杭州国晶
固态继电器(SSR)与机电继电器相比，是一种没有机械运动，不含运动零
件的继电器，但它具有与机电继电器本质上相同的功能。SSR是一种全部由固态电子元件组成的无触点开关元件，他利用电子元器件的点，磁和光特性来完成输入与输出的可靠隔离，利用大功率三极管，功率场效应管，单项可控硅和双向可控硅等器件的开关特性，来达到无触点，无火花地接通和断开被控电路。

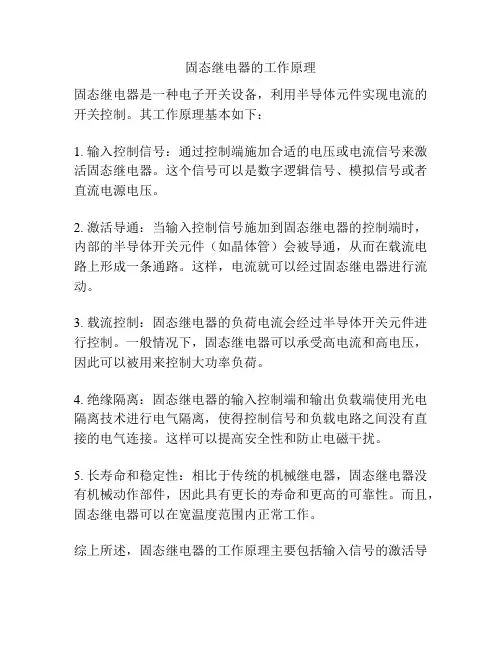

固体继电器的工作原理
固体继电器（Solid State Relay SSR)是利用现代微电子技术与电力电子技术相结合而发展起来的一种新型无触点电子开关器件。它可以实现用微弱的控制信号(几毫安到几十毫安)控制0．1A直至几百A电流负载，进行无触点接通或分断。固体继电器是一种四端器件，两个输入端，两个输出端。输入端接控制信号，输出端与负载、电源串联，SSR实际是一个受控的电力电子开关，其等效电路如图。
由于固体继电器具有高稳定、高可靠、无触点及寿命长等优点，广泛应用在电动机调速、正反转控制、调光、家用电器、烘箱烘道加温控温、送变电电网的建设与改造、电力拖动、印染、塑科加工、煤矿、钢铁、化工和军用等方面。
固体继电器的工作原理
固体继电器与通常的电磁继电器不同：无触点、输入电路与输出电路之间光(电)
隔离、由分立元件．半导体微电子电路芯片和电力电子器件组装而成，以阻燃型环氧树脂为原料，采用灌封技术持其封闭在外壳中、使与外界隔离，具有良好的耐压、防腐、防潮抗震动性能。
固体继电器由输入电路、驱动电路和输出电路三部分组成。
这里仅以应用较多的交流过零型固体继电器为例，介绍其工作原理。该电路采用了过零触发技术，具有电压过零时开启，负裁电流过零时关断的特性，在负载上可以得到一个完整的正弦波形，因此电路的射频干扰很小。
该电路由信号输人电路、零电压检测控制电路、工作指示电路、双向晶闸管控制电路和吸收电路几部分组成。采用了光电耦合器GD作为输入电路和输出电路之间的隔离元件，VD是防止Vin正负接反烧坏GD。
电路工作过程：当无输入信号时，GD中的光敏三极管裁止，VT1是交流电压零点检测器，通过R3获得基极电流而饱和导通，将VTH的门极箝在低电位而处于关断状态。当有输入信号时，光敏三极管导通，此时VTH的状态由VT1决定，如此电源电压大于过零电压时，分压器R3、R2的分压点P电压大于VBE1，VT1饱和导通，SCR门极因箝位在低电位而截止，TR的门极因没有触发脉冲而处于关断状态。只有当电源电压小于过零电压，P点电压小于VBE1时G1截止，SCR门极获得触发信号而导通。在TR的门极获得触发脉冲，TR就导通．从而接通负载电源。
当输入信号关断后GD中的光敏三极管截止， G1饱和导通使SCR门极箝位在低电位而关断，但是此时TR仍保持导通状态，负载上仍有电流流过，直到负载电流随VAC减小到小于双向晶闸管TR的维持电流后才会自行关断，切断负载电源。
由于触发信号方式不同，AC—SSR还分为过零型触发(Z型)和非过零型或随机型(P型)触发两种，如图为其工作波形图。可见过零型和非过零型之间的区别主要在于负载交流电流导通的条件。过零型在输入信号Vin施加的t1时刻，由于此时电源电压处在非过零区，其输出端不导通，只有当电源电压到达过零区t2时，输出端负载中才有电流流过。而非过零型在输入信号Vin施加的t1时刻，不管电源电压处在什么状态，负载立刻导通。这两种类型的固体继电器关断条件
则相同。
固态继电器原理及应用电路 固态继电器(SOLID STATE RELAYS)，简写成“SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”，它问世于70年代，由于它的无触点工作特性，使其在许多领域的电控及计算机控制方面得到日益广范的应用。 一、固态继电器的原理及结构 SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载 的开关，不能混 下面以交流型的SSR为例来说明它的工作原理，图1是它的工作原理框图，图1中的部件 ①-④构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和 D)，是一种四端器件。工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的(电)联系，以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高；由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。所谓“过零”是指，当加入控制信号，交流电压过零时，SSR即为通态；而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位)时，SSR才
固态继电器介绍及工作原理(2) 收藏此信息打印该信息添加：用户发布来源：未知 固态继电器的控制信号所需的功率极低，因此可以用弱信号控制强电流。同时交流型的SSR采用过零触发技术，使SSR可以安全地用在计算机输出接口，不会像E MR那样产生一系列对计算机的干扰，甚至会导致严重当机。比较常用的是DIP封装的型式。控制电压和负载电压按使用场合可以分成交流和直流两大类，因此会有DC-AC、DC-DC、AC-AC、AC-DC四种型式，它们分别在交流或直流电源上做负载的开关，不能混用. 按负载电源的类型不同可将SSR分为交流固态继电器(AC—SSR)和直流固态继电器(DC—SSR)。AC—SSR是以双向晶闸管作为开关器件，用来接通或断开交流负载电源的固态继电器。AC—SSR的控制触发方式不同，又可分为过零触发型和随机导通型两种。过零触发型AC—SSR是当控制信号输入后，在交流电源经过零电压附近时导通，故干扰很小。随机导通型AC—SSR则是在交流电源的任一相位上导通或关断，因此在导通瞬间可能产生较大的干扰。 工作原理 过零触发型AC—SSR为四端器件，其内部电路如图1所示。1、2为输入端，3、4为输出端。R0为限流电阻，光耦合器将输入与输出电路在电气上隔离开，V1构成反相器，R4、R 5、V2和晶闸管V3组成过零检测电路，UR为双向整流桥，由V3和UR用以获得使双向晶闸管V4开启的双向触发脉冲，R3、R7为分流电阻，分别用来保护V3和V4，R8和C 组成浪涌吸收网络，以吸收电源中带有的尖峰电压或浪涌电流，防止对开关电路产生冲击或
干扰。 要指出的是所谓“过零”并非真的必须是电源电压波形的零处，而一般是指在10～25V或-(1 0～25)V区域内进行触发，如图2所示。图中交流电压分三个区域，Ⅰ区为-10V～+10V范围，称为死区，在此区域中加入输入信号时不能使SSR导通。Ⅱ区为10～25V和-(10～2 5)V范围，称为响应区，在此区域内只要加入输入信号，SSR立即导通。Ⅲ区为幅值大于2 5V的范围，称为抑制区在此区域内加入输入信号，SSR的导通被抑制。 当输入端未加电压信号时，光耦合器的光敏晶体管因未接收光而截止，V1饱和，V3和V4因无触发电压而截止，此时SSR关闭。当加入输入信号时，光耦合器中的发光二极管发光，光敏晶体管饱和，使V1截止。此时若V3两端电压在-(10～25)V或10～25V范围内时，只要适当选择分压电阻R4和R5，就可使V2截止，这样使V3触发导通，从而使V4的控制极上得到从R6→UR→V3→UR→R7或反方向的触发脉冲，而使V4导通，使负载接通交流电源。而若交流电压波形在图2中的Ⅲ区内时，则因V2饱和而抑制V3和V4的导通，而使SSR被抑制，从而实现了过零触发控制。由于10～25V幅值与电源电压幅值相比可近似看作“零”。因此，一般就将过零电压粗略地定义为0～±25V，即认为在此区域内，只要加入
