继电器的工作原理
简介
当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
1、电磁继电器的工作原理和特性

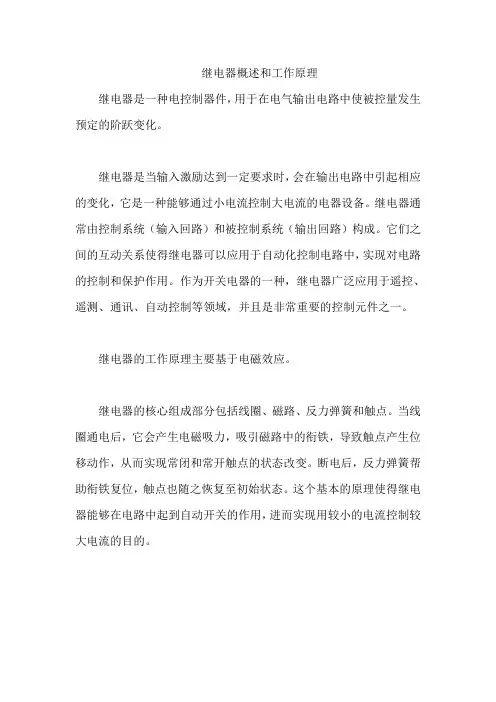

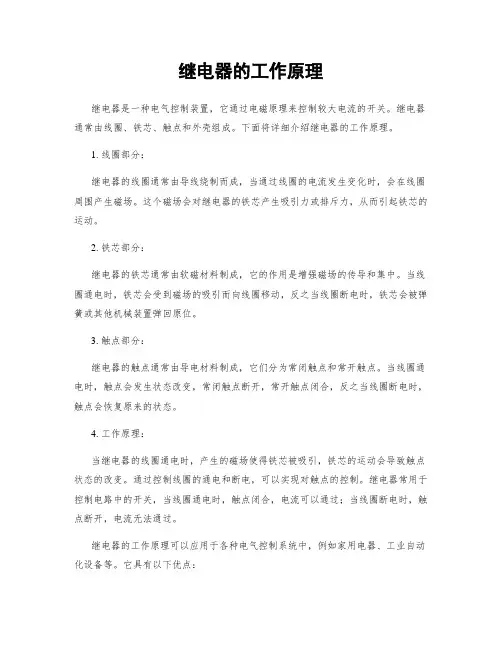

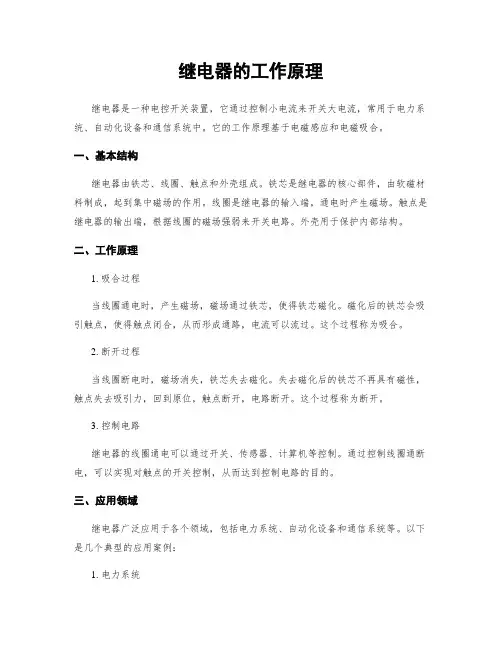

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，
从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值xf与动作值xx的比值叫做反馈系数，即 Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0
2、热敏干簧继电器的工作原理和特性
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，
而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性
固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。 固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
4、磁簧继电器
磁簧继电器是以线圈产生磁场将磁簧管作动之继电器，为一种线圈传感装置。因此磁簧继电器之特征、小型尺寸、轻量、反应速度快、短跳动时间等特性。
当整块铁磁金属或者其它导磁物质与之靠近的时候，发生动作，开通或者闭合电路。由永久磁铁和干簧管组成。永久磁铁、干簧管固定在一个不导磁也不带有磁性的支架上。以永久磁铁的南北极的连线为轴线，这个轴线应该与干簧管的轴线重合或者基本重合。由远及近的调整永久磁铁与干簧管之间的距离，当干簧管刚好发生动作（对于常开的干簧管，变为闭合；对于常闭的干簧管，变为断开）时，将磁铁的位置固定下来。这时，当有整块导磁材料，例如铁板同时靠近磁铁和干簧管时，干簧管会再次发
生动作，恢复到没有磁场作用时的状态；当该铁板离开时，干簧管即发生相反方向的动作。磁簧继电器结构坚固，触点为密封状态，耐用性高，可以作为机械设备的位置限制开关，也可以用以探测铁制门、窗等是否在指定位置。
5、光继电器
光继电器为AC/DC并用的半导体继电器，指发光器件和受光器件一体化的器件。输入侧和输出侧电气性绝缘，但信号可以通过光信号传输。
其特点为寿命为半永久性、微小电流驱动信号、高阻抗绝缘耐压、超小型、光传输、无接点…等。
主要应用于量测设备、通信设备、保全设备、医疗设备…等。
二、继电器主要产品技术参数
1、额定工作电压
是指继电器正常工作时线圈所需要的电压，也就是控制电路的控制电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻
是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流
是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流
是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。
5、触点切换电压和电流
是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
三、继电器测试
1、测触点电阻
用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0，(用更加精确方式可测得触点阻值在100毫欧以内)；而常开触点与动点的阻值就为无穷大。由此可以区别出那个是常闭触点，那个是常开触点。
2、测线圈电阻
可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
3、测量吸合电压和吸合电流
找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。为求准确，可以试多几次而求平均值。
4、测量释放电压和释放电流
也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。一般情况下，继电器的释放电压约在吸合电压的10～50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。
四、继电器的电符号和触点形式
继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种
是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。继电器的触点有三种基本形式： 1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。
2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。
3.转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。
五、继电器的选用
1.先了解必要的条件
①控制电路的电源电压，能提供的最大电流；
②被控制电路中的电压和电流；
③被控电路需要几组、什么形式的触点。选用继电器时，一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。
2.查阅有关资料确定使用条件后，可查找相关资料，找出需
要的继电器的型号和规格号。若手头已有继电器，可依据资料核对是否可以利用。最后考虑尺寸是否合适。
3.注意器具的容积。若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。
六、继电器技术的发展
微电子技术、电子计算机技术、现代通讯技术、光电子技术以及空间技术的飞速发展，对继电器技术提出了新的要求，新工艺、新技术的发展无疑对继电器技术的发展起到促进作用。
微电子技术和超大规模IC的飞速发展对继电器也提出了新的要求。第一是小型化和片状化。如IC封装的军用TO－5(8.5×8.5×7.0mm)继电器，它具有很高的抗振性，可使设备更加可靠；第二是组合化和多功能化，能与IC兼容、可内置放大器，要求灵敏度提高到微瓦级；第三是全固体化。固体继电器灵敏度高，可防电磁干扰和射频干扰。
计算机技术的普及使得微机用继电器的需求量显著增加，带微处理器的继电器将迅速发展。80年代初，美国生产的数字式时间继电器就可用指令对继电器进行控制，继电器与微处理器的组合发展，可形成一个小巧完善的控制系统。由计算机控制的工业机器人目前以每年3.5％的速度增长，现在，计算机控制的生产体制已能在一条生产线上生产多种低成本的继电器，并可自动完成
多种操作及测试工作。
通讯技术的发展对继电器的发展具有深远的意义。一方面是由于通讯技术的迅速发展使整个继电器的应用增加。另一方面，由于光纤将是未来信息社会传输的主动脉，在光纤通讯、光传感、光计算机、光信息处理技术的推动下将出现光纤继电器、舌簧管光纤开关等新型继电器。
光电子技术对于继电器技术将产生巨大的促进作用，为实现光计算机的可靠运行，目前已试制出双稳态继电器。
为了提高航空、航天继电器的可靠性，期望继电器失效率应由目前的0.1PPM降至0.01PPM；载人空间站则要求达到0.001PPM。耐温要达到200℃以上，耐振要求高于490m/s，同时应能承受2.32×10(4)C/Kg的α射线辐射。为满足空间要求，必须加强可靠性研究，并建立专门的高可靠生产线。
新型特殊结构材料、新分子材料、高性能复合材料、光电子材料，还有吸氧磁性材料、感温磁性材料、非晶体软磁材料的发展对研制新型磁保持继电器、温度继电器、电磁继电器都具有重要的意义，并必将出现新原理、新效应的继电器。
随着微型和片式化技术的提高。继电器将向二维、三维尺寸只有几毫米的微型和表面贴装化方向发展；现在国际上有些厂家生产的继电器，体积只有5～10年前的1/4～1/8。因为电子整机在减小体积时，需要高度不超过其它电子元件的更小的继电器。通讯设备厂家对密集型继电器的需求更加热切，日本Fujitsu
Takamisawa 公司生产的一种BA系列超密集信号继电器的大小只有14.9(W)×7.4(D)×9.7(H)mm，主要用于传真机和调制解调器，能承受3kV的波动电压。该公司推出的AS系列表面安装继电器的体积仅为14(W)×9(D)×6.5(H)mm。
在功率继电器领域尤其需要安全可靠的继电器，如高绝缘性继电器。日本Fujitsu TaKamisawa推出的JV系列功率继电器内含五个放大器，采用高绝缘性小截面设计，尺寸为17.5(W)×10(D)×12.5(H)mm。由于机芯和外缘之间采用强化绝缘系统，其绝缘性能达到5kV。日本NEC 推出的MR82系列功率继电器的功耗只有200mW。
在继电器内部装入各种放大、延时、消触点抖动、灭弧、遥控、组合逻辑等电路可使其具有更多的功能。随着SOP技术(Small Outline Package)的突破，生产厂家有可能把越来越多的功能集成到一起。而继电器与微处理器的组合将具备更广泛的专门控制功能，从而实现高智能化。
新技术的成群崛起，将促进不同原理、不同性能、不同结构和用途的各类继电器竞相发展。在科技进步、需求牵引以及敏感、功能材料发展的推动下，特种继电器，如温度、射频、高压、高绝缘、低热电势以及非电量控制等继电器的性能将日臻完善。
电磁继电器(EMR)从最初使用电话继电器算起，至今已有150多年的历史了。伴随着电子工业的发展，特别是20世纪70年代初期光耦合技术的突破，使固态继电器(SSR，亦称电子继电器)异
军突起。同传统继电器相比，它具有寿命长、结构简单、重量轻、性能可靠等优点。固态继电器没有机械开关，而且具有诸如与微处理器高度兼容、速度快、抗冲击、耐振、低漏电等重要特性。同时，由于这种产品没有机械接点，不产生电磁噪声，从而不需要附加诸如电阻和电容等元件来保持静音。而传统继电器则需要这些附加元件，因此，传统继电器往往笨重而复杂，且成本较高。 今后，小型密封继电器市场开发的重点是与IC兼容的TO－5继电器和1/2晶体罩继电器。军用继电器将加速向工业/商业化转移。美国军用继电器约占继电器总额的20％。通用继电器市场继续向小型、薄型和塑封方向发展。小型印制板用继电器仍将是通用继电器市场发展的主流产品，固体继电器将更趋广泛，价格将继续下降，并向高可靠、小体积、高抗浪涌电流冲击和抗干扰性靠拢。舌簧继电器市场将继续扩大。表面安装继电器的应用领域和需求量将呈上升之势
继电器分类
按作用原理分
1．电磁继电器
在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。
它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。
(1)直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。
(2)交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。
(3)磁保持继电器：将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定状态。
(4)极化继电器：状态改变取决于输入激励量极性的一种直流继电器。
(5)舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。
(6)节能功率继电器:输入电路中的控制电流为交流的电磁继电器,但它的电流大(一般30-100A),体积小, 节电功能.
2.固态继电器
输入、输出功能由电子元件完成而无机械运动部件的一种继电器。
3.时间继电器
当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
4.温度继电器
当外界温度达到规定值时而动作的继电器.
5.风速继电器
当风的速度达到一定值时，被控电路将接通或断开。
6.加速度继电器
当运动物体的加速度达到规定值时，被控电路将接通或断开。
7.其它类型的继电器
如光继电器、声继电器、热继电器等。
按外形尺寸分
表1 继电器外形尺寸分类
名称定义
微型继电器最长边尺寸不大于10mm的继电器
超小型继电器最长边尺寸大于10mm，但不大于25mm的继电器
小型继电器最长边尺寸大于25mm，但不大于50mm的继电器
按触点负载分
表2 继电器触点负载分类
名称定义
微功率继电器小于0.2A的继电器。
弱功率继电器0.2～２Ａ的继电器。
中功率继电器2～10A的继电器。
大功率继电器10A以上继电器。
节能功率继电器20A-100A的继电器
按防护特征分
表3 继电器防护特征分类
名称定义
密封继电器采用焊接或其它方法，将触点和线圈等密封在金属罩内，其泄漏率较低的继电器
塑封继电器采用封胶的方法，将触点和线圈等密封在塑料罩内，其泄漏率较高的继电器
防尘罩继电器用罩壳将触点和线圈等封闭加以防护的继电器
敞开继电器不用防护罩来保护触点和线圈等的继电器
按用途分
表4 继电器用途分类
名称定义
通讯继电器（包括高频继电器）该类继电器触点负载范围从低电平到中等电流，环境使用条件要求不高。
机床继电器机床中使用的继电器，触点负载功率大，寿命长。 家电用继电器家用电器中使用的继电器，要求安全性能好。 汽车继电器汽车中使用的继电器，该类继电器切换负载功率大，抗冲、抗振性高。
SF6气体密度继电器，用来监视SF6断路器中SF6气体密度、起到控制和保护SF6断路器的作用
七、继电器的作用

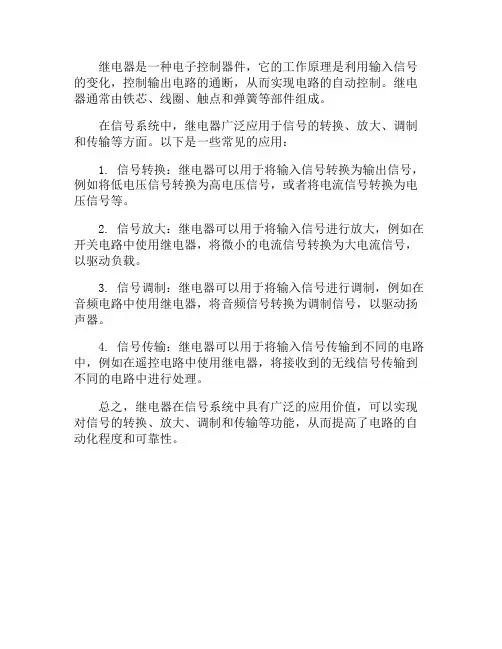

继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
....继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。
....作为控制元件，概括起来，继电器有如下几种作用：
.....1) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
.....2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
.....3) 综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
.... 4) 自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。 工厂专业生产各式时间继电器电磁继电器电子继电器大功率继电器液位继电器固态继电器大功率继电器小型继电
器计时器计数器继电器等。
继电器实质是一种传递信号的电器，它根据输入的信号达到不同的控制目的。
继电器一般是用来接通和断开控制电器（电动机）
如在直流电动机里的电流继电器，当电流过小或过大时，它检测到这种电流信号后便控制电动机的启停
还有如热继电器，如电动机长期过载而使温度过高时，它便控制电动机停止
八、继电器的选择
1 按使用环境选型
... 使用环境条件主要指温度（最大与最小）、湿度（一般指40℃下的最大相对湿度）、低气压（使用高度1000米以下可不考虑）、振动和冲击。此外，尚有封装方式、安装方法、外形尺寸及绝缘性等要求。由于材料和结构不同，继电器承受的环境力学条件各异，超过产品标准规定的环境力学条件下使用，有可能损坏继电器，可按整机的环境力学条件或高一级的条件选用。
... 对电磁干扰或射频干扰比较敏感的装置周围，最好不要选用交流电激励的继电器。选用直流继电器要选用带线圈瞬态抑制电路的产品。那些用固态器件或电路提供激励及对尖峰信号比较敏感地地方，也要选择有瞬态抑制电路的产品。
2 按输入信号不同确定继电器种类
... 按输入信号是电、温度、时间、光信号确定选用电磁、温度、时间、光电继电器，这是没有问题的。这里特别说明电压、电流继电器的选用。若整机供给继电器线圈是恒定的电流应选用电流继电器，是恒定电压值则选用电压继电器。
3 输入参量的选定
... 与用户密切相关的输入量是线圈工作电压（或电流），而吸合电压（或电流）则是继电器制造厂控制继电器灵敏度并对其进行判断、考核的参数。对用户来讲，它只是一个工作下极限参数值。控制安全系数是工作电压（电流）/吸合电压（电流），如果在吸合值下使用继电器，是不可靠的、不安全的，环境温度升高或处于振动、冲击条件下，将使继电器工作不可靠。整机设计时，不能以空载电压作为继电器工作电压依据，而应将线圈接入作为负载来计算实际电压，特别是电源内阻大时更是如此。当用三极管作为开关元件控制线圈通断时，三极管必须处于开关状态，对6VDC以下工作电压的继电器来讲，还应扣除三极管饱和压降。当然，并非工作值加得愈高愈好，超过额定工作值太高会增加衔铁的冲击磨损，增加触点回跳次数，缩短电气寿命，一般，工作值为吸合值的1.5倍，工作值的误差一般为±10%。
4 根据负载情况选择继电器触点的种类和容量
... 国内外长期实践证明，约70%的故障发生在触点上，这足见正确选择和使用继电器触点非常重要。
... 触点组合形式和触点组数应根据被控回路实际情况确定。常用的触点组合形式见表6。动合触点组和转换触点组中的动合触点对，由于接通时触点回跳次数少和触点烧蚀后补偿量大，其负载能力和接触可靠性较动断触点组和转换触点组中的动断触点对要高，整机线路可通过对触点位置适当调整，尽量多用动合触点。
... 根据负载容量大小和负载性质（阻性、感性、容性、灯载及马达负载）确定参数十分重要。认为触点切换负荷小一定比切换负荷大可靠是不正确的，一般说，继电器切换负荷在额定电压下，电流大于100mA、小于额定电流的75%最好。电流小于100mA 会使触点积碳增加，可靠性下降，故100mA称作试验电流，是国内外专业标准对继电器生产厂工艺条件和水平的考核内容。由于一般继电器不具备低电平切换能力，用于切换50mV、50μA以下负荷的继电器订货，用户需注明，必要时应请继电器生产厂协助选型。
... 继电器的触点额定负载与寿命是指在额定电压、电流下，负载为阻性的动作次数，当超出额定电压时，可参照触点负载曲线选用。当负载性质改变时，其触点负载能力将发生变用，用户可参照表8变换触点负载电流。
5 继电器的类型
信号继电器其他继电器热继电器干簧式继电器大功率继电器时间继电器直流电磁继电器中间继电器汽车继电器交流电磁继电器固态继电器极化继电器磁保持继电器温度继电器电磁类继电器延时继电器步进继电器真空继电器混合电子继电器斩波器
九、用途：
微机继电保护测试仪可对现场各种继电器，保护及安全自动装置进行定检，并可模拟各种复杂瞬时性，永久性，转换性故障进行整组试验。可实时保存测试数据，显示失量图，绘制各种特性曲线，联机打印报表等。enjoy the trust of 得到...的信任have / put trust in 信任in trust 受托的，代为保管的take ...on trust对...不加考察信以为真trust on 信赖give a new turn to对~~予以新的看法turn a round / round 转身，转过来，改变意见turn back折回，往回走turn … away 赶走……，辞退……，把……打发走，转脸不睬，使转变方向turn to…转向……，（for help）向……求助，查阅，变成；着手于think through… 思考……直到得出结论，想通think of想到，想起，认为，对……有看法/想法

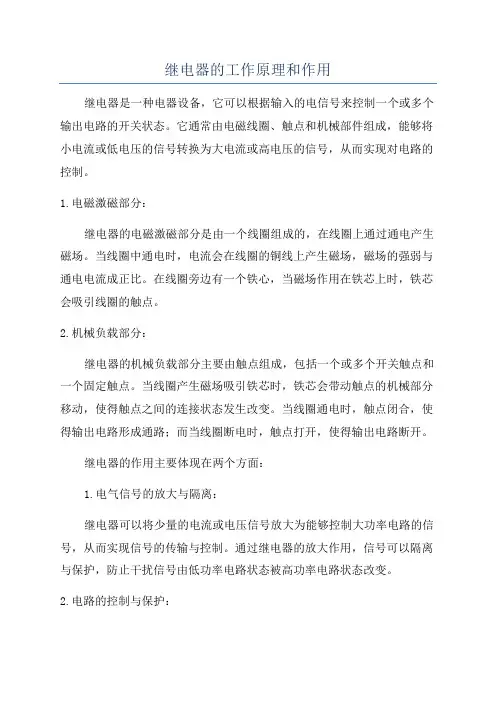

继电器的工作原理和特性及作用! 工作原理和特性 当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 继电器目前已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置；信号灯、调光、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
继电器的作用 继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。 ....继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。 ....作为控制元件，概括起来，继电器有如下几种作用： .....1) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 .....2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小
继电器的定义、分类、命名 一、继电器的定义 1、继电器的定义 继电器:当输入量(或激励量)满足某些规定的条件是能在一个或多个电器输出电路中产生跃变的一种器件 2、继电器的继电特性 继电器输出入量和输出量之间在整个变化过程中的相互关系成为继电器的继电特征或控制特征.用x表示输入回路量,y表示输出回路的输出量,如图1所示.当输出量x 连续变化到一定量xa时,输出量y发生跃变,有0增加到ya值,则是输入量继续增加,是输出保持不变.相反,当减少到xb是,y又突然由ya减少到0.xa被称为继电器的动作值,xb被称为继电器的释放值,ya即是继电器的负载. 二、继电器的分类 1、按继电器的工作原理或结构特征分类 （1）电磁继电器：利用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。 直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。 交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。 磁保持继电器：利用永久磁铁或具有很高剩磁特性的铁芯，是电磁继电器的衔铁在其线圈断点后仍能保持在线圈通电时的位置上的继电器。 （2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。 （3）温度继电器：当外界温度达到给定值时而动作的继电器。 （4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧的动作来开,闭或转换线路的继电器。 干簧继电器：舌簧管内的介质的介质为真空，空气或某种惰性气体，即具有干式触点的舌簧继电器。 湿簧继电器：舌簧片和触电均密封在管内，并通过管底水银槽中水银的毛细作用，而使水银膜湿润触点的舌簧继电器。 剩簧继电器：由剩簧管或有干簧关于一个或多个剩磁零件组成的自保持干簧继电器。 舌簧管：同理舌簧管有干簧管,湿簧管,剩簧管三种类型。 （5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被

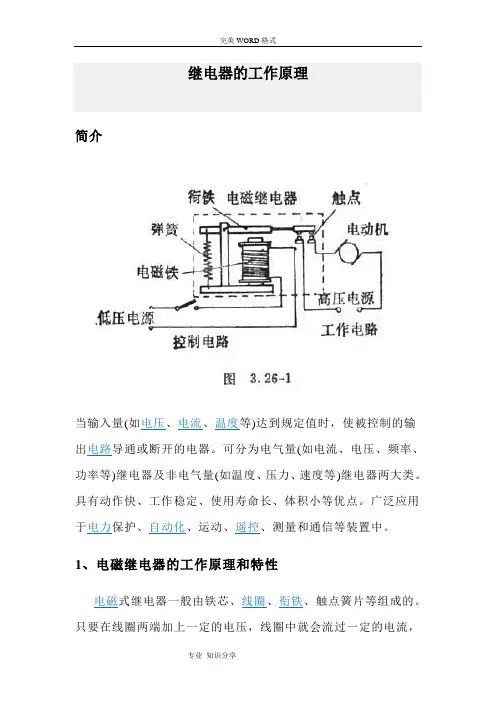

继电器的工作原理 简介 当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 1、电磁继电器的工作原理和特性 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，
从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。 继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。 释放值xf与动作值xx的比值叫做反馈系数，即Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0 2、热敏干簧继电器的工作原理和特性 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，
安全继电器工作原理 关于安全继电器工作原理，实际上存在两个层面问题：一是未能区分安全继电器与普通继电器的区别。二是不清楚安全继电器如何搭建形成的安全继电器模块。大家想了解安全继电器工作原理，其实真正同应用相关的的是安全继电器模块的工作原理！基于当前安全设计在国内尚处于刚刚有所需求的实际情况，工程师无论是对安全继电器，还是安全继电器工作原理都不是特别清楚，为了更好服务设计工作，天之行愿就安全继电器工作原理同广大设计人员进行相关的交流。 第一个问题：安全继电器元件是如何构建安全继电器模块的，涉及安全继电器与普通继电器的区别 第二个问题：安全继电器工作原理才是我们搭建安全回路时，真正需要知道的！ 下面我们将从三个方面予以介绍： 一、功能作用—解决什么问题？ 在设备运行过程中，由于外部的原因，或者违规操作（无论是不懂导致的误动作或是疲劳导致的误动作），以及内部器件失效，都可能导致事故的出现，轻则财物损失，重则发生机毁人亡的恶性事故，为了降低这些事故的出现，我们在进行这些设备的设计时，一般都会针对相关情况做出相应的安全设计：如急停设计、安全门设计、安全光幕设计，双手启动设计，安全边沿设计等。这些设计要时刻实现相应的安全功能，必须基于所有的器件都能保持动作正常，功能完好！ 显然这是一种理想状态，真实的情况是：从来没有“不坏”的器件，总是有一些器件在运行中会出现这样或那样的异常，导致其功能出现故障。这样由于
某个器件出现了故障，将会导致设计中整个安全功能的丧失，从而使得事故发生的概率大幅度的提高！ 举个例子：当周围环境出现了状况，你希望急停设计启动，断电停机！当你拍下急停按钮时，由于种种原因，按钮卡阻了，接入电路中的常闭触点未能分开，自然也就无法实现断电停机----急停安全设计完全失效！又或者，当你拍下急停按钮后，急停按钮没有问题，接主电源的交流接触器发生了触头粘连，不能断开，此时你当然无法实现断电停机----急停安全设计完全失效！ 在上述举例中，我们发现，任一个器件的功能异常，就可以导致整个安全设计的丧失！也许有人会说，选高品质的器件就可以解决这个问题!是的，没错，提高器件品质永远是降低事故的一个不二选择！然而，品质提高永远在路上。如何在当下现实的器件品质水平下，可靠维持安全设计功能的实现，从而降低事故发生的概率就成了一个必须解决的问题！也就是说，如何在承认器件可能存在故障的前提下，任然能维持系统安全功能不丧失，且故障能被及时检查出来！安全继电器原理就是为解决此问题而被发明出来的一个功能器件。 二、安全继电器模块动作逻辑
继电器的工作原理 简介 当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 1、电磁继电器的工作原理和特性 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，
从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。 继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。 释放值xf与动作值xx的比值叫做反馈系数，即 Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0 2、热敏干簧继电器的工作原理和特性 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，
继电器的主要分类？ 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 1．按继电器的工作原理或结构特征分类 1）电磁继电器：利用输入电路内电路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。 2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。 3）温度继电器：当外界温度达到给定值时而动作的继电器。 4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器 5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。 6）高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。 7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。继电器的动作方向取决于控制线圈中流过的的电流方向。 8）其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。 2、按继电器的外形尺寸分类 1）微型继电器 2）超小型微型继电器 3）小型微型继电器 注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件，引出端，压筋，压边，翻边和密封焊点的尺寸。 3、按继电器的负载分类
1）微功率继电器 2）弱功率继电器 3）中功率继电器 4）大功率继电器 4、按继电器的防护特征分类 1）密封继电器 2）封闭式继电器 3）敞开式继电器 5、按继电器按照动作原理可分类 1）电磁型 2）感应型 3）整流型 4）电子型 5）数字型等 6、按照反应的物理量可分类 1）电流继电器 2）电压继电器 3）功率方向继电器 4）阻抗继电器 5）频率继电器 6）气体（瓦斯）继电器 7、按照继电器在保护回路中所起的作用可分类1）启动继电器 2）量度继电器 3）时间继电器 4）中间继电器 5）信号继电器 6）出口继电器
电磁继电器工作原理及应用 电磁继电器可以用低电压、弱电流控制高电压、强电流电路，还可实现远距离操纵和生产自动化，在现代生活中起着越来越重要的作用。那么，电磁继电器是由那些部分组成的？它是怎样实现自动控制的呢？ 一、电磁继电器的构造 电磁继电器的构造：如图所示，A是电磁铁，B是衔铁，C是弹簧，D是动触点，E是静触点。电磁继电器工作电路可分为低压控制电路和高压工作电路组成。控制电路是由电磁铁A、衔铁B、低压电源E 和开关组成；工作电路是由小灯泡 1 和相当于开关的静触点、动触点组成。连接好工作电路，在常态时，L、电源E 2 D、E间未连通，工作电路断开。用手指将动触点压下，则D、E间因动触点与静触点接触而将工作电路接通，小灯泡L发光。闭合开关S，衔铁被电磁铁吸下来，动触点同时与两个静触点接触，使D、E间连通。这时弹簧被拉长，观察到工作电路被接通，小灯泡L发光。断开开关S，电磁铁失去磁性，对衔铁无吸引力。衔铁在弹簧的拉力作用下回到原来的位置，动触点与静触点分开，工作电路被切断，小灯泡L不发光。 二、电磁继电器的工作原理 工作原理：电磁铁通电时，把衔铁吸下来使D和E接触，工作电路闭合。电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。 结论：电磁继电器就是利用电磁铁控制工作电路通断的开关。
用电磁继电器控制电路的好处：用低电压控制高电压；远距离控制；自动控制。 三、电磁继电器的应用 防讯报警器：K是接触开关，B是一个漏斗形的竹片圆筒，里面有个浮子A，水位上涨超过警戒线时，浮子A上升，使控制电路接通，电磁铁吸下衔铁，于是报警器指示灯电路接通，灯亮报警。 温度自动报警器：当温度升高到一定值时，水银温度计中水银面上升到金属丝处，水银是导体。因此将电磁铁电路接通，电磁铁吸引弹簧片，使电铃电路闭合，电铃响报警，当温度下降后，水银面离开金属丝，电磁铁电路断开，弹簧片回原状，电铃电路断开，电铃不再发声。 练习： 1．（2010河北）如图是直流电铃的原理图。关于电铃工作时的说法不正确的是（）
3种继电器的工作原理 继电器属于一种微电控制器件，在电路中起着自动调节安全保护转换电路等作用。 继电器的工作原理 1、电磁式电磁继的工作原理： 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。 2、热敏干簧继电器的工作原理： 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，一般称为热敏开关。而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。 3、固态继电器SSR的工作原理： 一般使用于禁止电火花的地方，固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以可控硅和光电隔离型为最多。 国内表达继电器的符号和触点方法 继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。继电器的触点有下面几种基本形式：
继电器是什么? 继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)。它实际上是用较小的电流去控制较大电流的一种“自动开关”。 继电器的分类： 1、按工作原理和结构特性可分为：电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器、极化继电器、其他类型的继电器（有继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等） 2、按动作原理可分为：电磁型、感应型、整流型、电子型、数字型等 3、按继电器的作用可分为：启动继电器、量度继电器、时间继电器、中间继电器、信号继电器、出口继电器 一、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”;处于接通状态的静触点称为“常闭触点”。 固态继电器的原理及结构 SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载的开关，不能混用。 下面以交流型的SSR为例来说明它的工作原理，图1是它的工作原理框图，图1中的部件①-④构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。 图1 工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控
绪 论 一、铁路信号设备的地位是组织指挥列车运行，保证行车安全，提高运输效率，传递信息，改善行车人员劳动条件的关键设施。铁路信号的基础设备：信号继电器、信号机、轨道电路、转辙机等。 1、信号继电器是铁路信号中所用各类继电器的统称。安全型继电器是信号继电器的主要定型产品，采用24V 直流系列的重弹力式直流电磁继电器，其基本结构是无极继电器。电磁原理使其吸合，依靠重力使其复原。利用其接点控制相应的电路。在无极继电器的基础上，派生出了加强接点继电器、整流式继电器、有极继电器、偏极继电器和单闭磁继电器等以满足电路的不同要求。采用插入式结构，便于更换。交流二元二位继电器是交流感应式继电器，因其具有可靠的频率和相位选择性，在25HZ 相敏轨道电路中用做轨道继电器。动态继电器是双机热备计算机联锁的接口部件。 2、信号机和信号表示器构成信号显示，用来指示列车运行和调车作业的命令。在列车提速的情况下，迫切需要将机车信号主体化，其显示方式也逐步实现数字化。 3、轨道电路用来监督列车对轨道的占用和传递行车信息。站内采用25HZ 反
映列车占用情况。移频轨道电路是移频自动闭塞的基础，通过它发送各种行车信息。分为有绝缘和无绝缘两种。无绝缘又为谐振、衰耗式，还要研发数字编码轨道电路，以满足列车运行超速防护的需要。轨道电路有调整状态、分路状态和断轨状态三种最基本的工作状态，其基本参数有道岔电阻、钢轨阻抗等。 4、转辙机用于完成道岔的转换和锁闭，是关系行车安全的最关键设备。内锁闭方式的ZD6系列，外锁闭方式的S700K。 二、铁路信号控制设备易遭雷击，造成设备的损坏或误动，严重影响运输生产，对信号设备必须采取必要的防雷措施。凡与外线连接的信号设备必须设防雷装置。同时还需要设置防雷地线、安全地线、屏蔽地线。 三、信号设备大体上可以分为车站联锁设备、区间闭塞设备、机车信号和列车运行控制设备、调度监督和调度集中、驼峰调车、道口信号设备等，信号现代化的方向是数字化、网络化、智能化和综合化。 第一章信号继电器 第一节信号继电器概述 一、继电器的基本原理 1、组成：由接点系统和电磁系统两大部分组成，电磁系统由线圈、固定的铁心、轭铁以及可动的衔铁。接点系统由动接点、静接点构成。
信号继电器工作原理及作用大全 信号继电器是铁路信号中所用各类继电器的统称。其不仅是构成各种继电式控制系统的关键，而且是电子式或计算机式控制系统的的接口部件。 ?信号继电器概述 ?安全型继电器 ?继电器的应用 一、信号继电器的基本原理 1、组成： 由接点系统和电磁系统两大部分组成，电磁系统由线圈、固定的铁心、轭铁以及可动的衔铁。 接点系统由动接点、静接点构成。 2、动作原理 当线圈中通入一定数值的电流后，由于电磁作用或感应方法产生电磁吸引力，吸引衔铁，由衔铁带动接点系统，改变其状态、从而反映输入电流的状况。 最基本的工作原理： 线圈通电→产生磁通（衔铁、铁心）→产生吸引力→克服衔铁阻力→衔铁吸向铁心→衔铁带动动接点动作→前接点闭合、后接点断开。（继电器吸起） 电流减少→吸引力下降→衔铁依靠重力落下→动接点与前接点断开，后接点闭合。（继电器落下） 可见，继电器具有开关特性，利用其接点的通、断电路，从而构成各种控制表示电路。 3、继电器的继电特性 回差特点：吸起值、释放值不一样。吸起值＞释放值
二、继电器的作用 能够以极小的电信号控制执行电路中相当大的对象，能够控制数个对象和数个回路，也能控制远距离的对象。有着良好的开关性能：闭合阻抗小、断开阻抗大，有故障→安全性能，能控制多回路、抗雷击性能强、无噪声、温度影响小等。在以继电技术构成的系统中，大量使用，在以电子元件和微机构成的系统中，作为接口部件，将系统主机与信号机、轨道电路、转辙机等执行部件结合起来。 三、铁路信号对继电器的要求 1、安全、可靠 2、动作可靠、准确 3、使用寿命长 4、有足够的闭合和断开电路的能力
继电器的作用及分类 继电器是一种电控制器件。它具有控制系统（又称输入回路）和被控 制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制 电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 器件简介 当输入量（如电压、电流、温度等）达到规定值时，继电器被所 控制的输出电路导通或断开。 输入量可分为电气量（如电流、电压、频率、功率等）及非电气 量（如温度、压力、速度等）两大类。 继电器具有动作快、工作稳定、使用寿命长、体积小等优点。广 泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 工作原理和特性 电磁继电器 电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要 在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向 铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断
电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来 的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的 静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路，为低压控制电路和高压工作电路。 固态继电器（SSR） 固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。 固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。 热敏干簧继电器 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新 型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬 底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁 环的温控特性决定的。 磁簧继电器

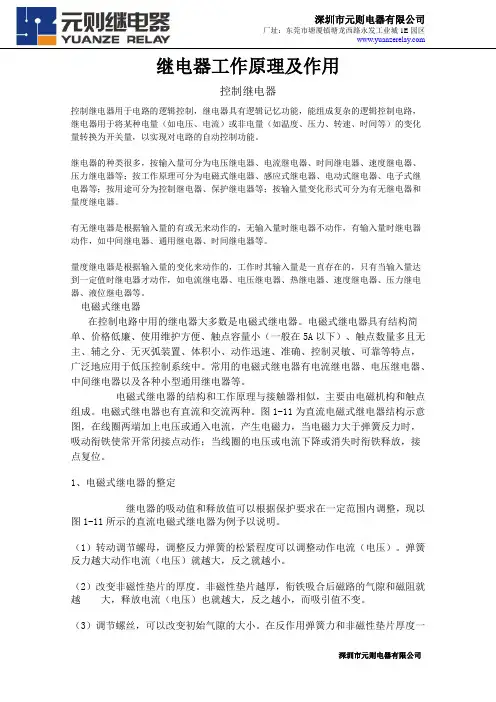

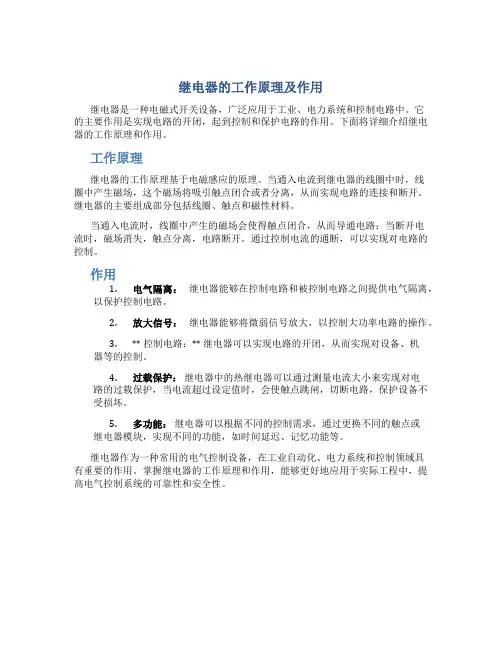

继电器工作原理及作用 控制继电器 控制继电器用于电路的逻辑控制，继电器具有逻辑记忆功能，能组成复杂的逻辑控制电路，继电器用于将某种电量（如电压、电流）或非电量（如温度、压力、转速、时间等）的变化量转换为开关量，以实现对电路的自动控制功能。 继电器的种类很多，按输入量可分为电压继电器、电流继电器、时间继电器、速度继电器、压力继电器等；按工作原理可分为电磁式继电器、感应式继电器、电动式继电器、电子式继电器等；按用途可分为控制继电器、保护继电器等；按输入量变化形式可分为有无继电器和量度继电器。 有无继电器是根据输入量的有或无来动作的，无输入量时继电器不动作，有输入量时继电器动作，如中间继电器、通用继电器、时间继电器等。 量度继电器是根据输入量的变化来动作的，工作时其输入量是一直存在的，只有当输入量达到一定值时继电器才动作，如电流继电器、电压继电器、热继电器、速度继电器、压力继电器、液位继电器等。 电磁式继电器 在控制电路中用的继电器大多数是电磁式继电器。电磁式继电器具有结构简单、价格低廉、使用维护方便、触点容量小（一般在5A以下）、触点数量多且无主、辅之分、无灭弧装置、体积小、动作迅速、准确、控制灵敏、可靠等特点，广泛地应用于低压控制系统中。常用的电磁式继电器有电流继电器、电压继电器、中间继电器以及各种小型通用继电器等。 电磁式继电器的结构和工作原理与接触器相似，主要由电磁机构和触点组成。电磁式继电器也有直流和交流两种。图1-11为直流电磁式继电器结构示意图，在线圈两端加上电压或通入电流，产生电磁力，当电磁力大于弹簧反力时，吸动衔铁使常开常闭接点动作；当线圈的电压或电流下降或消失时衔铁释放，接点复位。 1、电磁式继电器的整定 继电器的吸动值和释放值可以根据保护要求在一定范围内调整，现以图1-11所示的直流电磁式继电器为例予以说明。 （1）转动调节螺母，调整反力弹簧的松紧程度可以调整动作电流（电压）。弹簧反力越大动作电流（电压）就越大，反之就越小。 （2）改变非磁性垫片的厚度。非磁性垫片越厚，衔铁吸合后磁路的气隙和磁阻就越大，释放电流（电压）也就越大，反之越小，而吸引值不变。 （3）调节螺丝，可以改变初始气隙的大小。在反作用弹簧力和非磁性垫片厚度一
