《杰普逊航图教程》考试复习提纲2014 第一章：杰普逊航路手册介绍
1、杰普逊航路手册中的使用惯例
2、杰普逊航路手册的航图变更通知发布周期
第二章：航路图与区域图
1、航路图的分类-覆盖空域范围不同
2、北京通信资料表的样例释读
3、航路定位点的类型及其定位方式
4、航路图上的导航设施及其识别符号
5、网格最低偏航高度的定义及标注
6、导航设施识别框所包含的内容
7、导航设施VOR的等级
8、PPR、FPR航路的定义
9、VOR径向线和NDB方位线的标注方法及用途
10、C OP点的识别和用途
11、不同类型定位点符号的识读及其用途
12、航段里程与导航设施总里程的定义及识读
13、航路高度识读
14、M EA与MOCA的定义、英文全称及其异同
15、机场的类型、标注符号的识读
16、机场标高及跑道长度的识读
17、空域根据运行的不同限制和服务的分类
18、我国的空域划分及其使用规定
19、指定空域类型
20、我国的飞行情报区
21、常用专用空域性质代码
22、公布的等待航线包括信息
23、等待航线的出航边长度
24、等待航线的扇区划分及进入等待航线的程序
25、R NP类型及其含义
26、低空与高低空航路图识读
27、低空航路图/区域图识读（136）
第三章：终端区航图简介
1、终端区航图主要包括的航图，各航图的基本功能
2、终端区航图按照索引号的分类
3、机场代码的识读
4、高度表拨正数据的使用
第四章：标准仪表离场图
1、通信频率识读
2、程序命名与编号
3、计算机代码与导航数据库程序识别代码识读，两者的差别
4、SID的飞行航迹
5、通信失效离场程序的标准应急程序
6、区域导航离场程序的实施（183-184）
第五章：标准仪表进场图
1、进场程序的命名与编号
2、进场程序的飞行航迹
3、进场程序的雷达引导航迹
4、通信失效进场
5、实施标准进场（207-209）
第六章：仪表进近图
1、仪表进近的分类
2、通讯频率栏各频率的含义及用途
3、进近简令条内容及用途
4、复飞程序的含义及用途
5、最低扇区高度定义及用途
6、仪表进近的决断高度（高）或最低下降高度（高）
7、“NoPT”的含义
8、反向进近程序
9、等待程序的标注认读
10、进近程序中的空域定位点
11、仪表进近的剖面图之下降航迹、空域定位点、高度、地速—下降率换算表和
灯光与复飞图标（重点）
12、仪表进近着陆最低标准中的航空器分类
13、精密进近和非精密进近的定义及其导航设施
14、非精密进近图的标注含义及其实施过程（254-256）
15、复飞程序的标注含义及其实施过程
16、仪表进近程序的着陆机动形式
第七章：机场图
1、机场ARP的概念
2、*，（R），D-ATIS的含义
3、机场的跑道信息
4、机场的灯光与灯标
5、跑道灯光
第八章：杰普逊导航数据库与航图的差异
（本章暂不设考题，有兴趣的同学自学）
《杰普逊航图教程》考试复习提纲2014 第一章：杰普逊航路手册介绍 1、杰普逊航路手册中的使用惯例 2、杰普逊航路手册的航图变更通知发布周期 第二章：航路图与区域图 1、航路图的分类-覆盖空域范围不同 2、北京通信资料表的样例释读 3、航路定位点的类型及其定位方式 4、航路图上的导航设施及其识别符号 5、网格最低偏航高度的定义及标注 6、导航设施识别框所包含的内容 7、导航设施VOR的等级 8、PPR、FPR航路的定义 9、VOR径向线和NDB方位线的标注方法及用途 10、C OP点的识别和用途 11、不同类型定位点符号的识读及其用途 12、航段里程与导航设施总里程的定义及识读 13、航路高度识读 14、M EA与MOCA的定义、英文全称及其异同 15、机场的类型、标注符号的识读 16、机场标高及跑道长度的识读 17、空域根据运行的不同限制和服务的分类 18、我国的空域划分及其使用规定 19、指定空域类型 20、我国的飞行情报区 21、常用专用空域性质代码 22、公布的等待航线包括信息 23、等待航线的出航边长度
24、等待航线的扇区划分及进入等待航线的程序 25、R NP类型及其含义 26、低空与高低空航路图识读 27、低空航路图/区域图识读（136） 第三章：终端区航图简介 1、终端区航图主要包括的航图，各航图的基本功能 2、终端区航图按照索引号的分类 3、机场代码的识读 4、高度表拨正数据的使用 第四章：标准仪表离场图 1、通信频率识读 2、程序命名与编号 3、计算机代码与导航数据库程序识别代码识读，两者的差别 4、SID的飞行航迹 5、通信失效离场程序的标准应急程序 6、区域导航离场程序的实施（183-184） 第五章：标准仪表进场图 1、进场程序的命名与编号 2、进场程序的飞行航迹 3、进场程序的雷达引导航迹 4、通信失效进场 5、实施标准进场（207-209） 第六章：仪表进近图 1、仪表进近的分类 2、通讯频率栏各频率的含义及用途 3、进近简令条内容及用途 4、复飞程序的含义及用途 5、最低扇区高度定义及用途
[优质文档]杰普逊航图与导航数据库杰普逊航图与导航数据库 中国民航飞行学院飞行技术学院 空中领航教研室编制 2009年3月 杰普逊航图与导航数据库 课时分配计划 总课时:32学时 第一章航路手册介绍 2学时第二章航路图与区域图 6学时第三章终端区航图介绍 2学时第四章标准仪表离场图 4学时第五章标准仪表进场图 3学时第六章仪表进近图 8学时第七章机场图 3学时第八章杰普逊导航数据库与航图的差异 4学时 杰普逊航图与导航数据库 教学大纲 第1章 JEPPESEN航路手册介绍 ................................ - 5 - 第2章航路图与区域图 ............................................. - 8 - 第3章终端区航图简介 ........................................... - 15 - 第4章标准仪表离场图 ........................................... - 17 - 第5 标准仪表进场图 ................................................ - 21 - 第6章仪表进近 图 ................................................... - 24 - 第7章机场图............................................................ - 27 - 第8章杰普逊导航数据库与航图的差异 ............. - 31 -

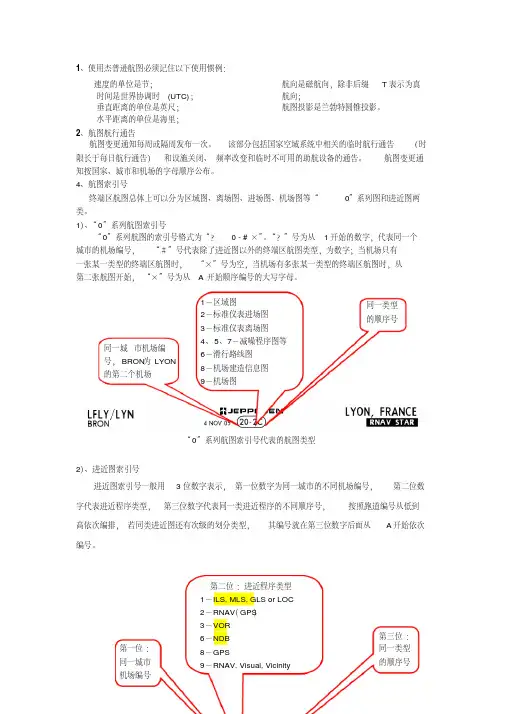

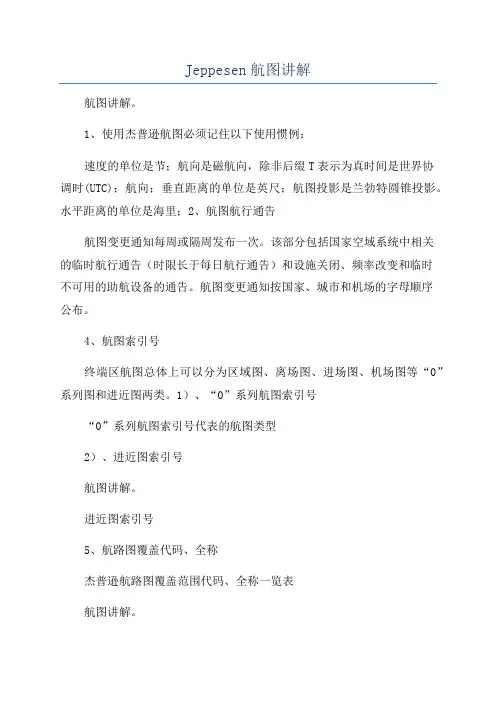

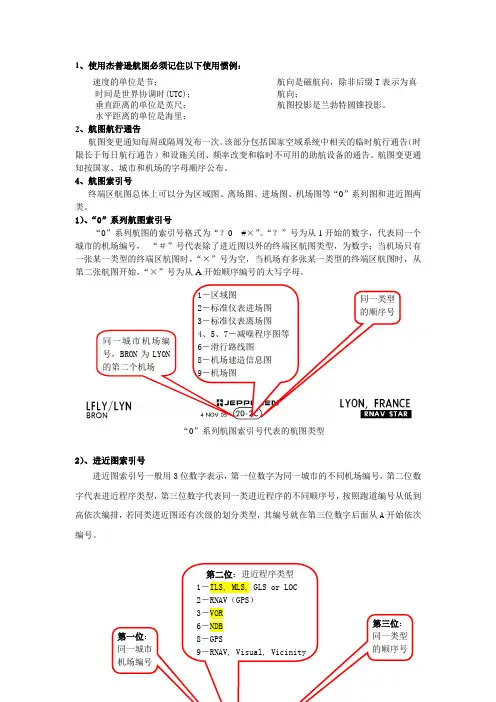

1、使用杰普逊航图必须记住以下使用惯例： 速度的单位是节； 时间是世界协调时(UTC)； 垂直距离的单位是英尺； 水平距离的单位是海里； 航向是磁航向，除非后缀T 表示为真航向； 航图投影是兰勃特圆锥投影。2、航图航行通告 航图变更通知每周或隔周发布一次。该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。航图变更通知按国家、城市和机场的字母顺序公布。 4、航图索引号 终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。 1）、“0”系列航图索引号 “0”系列航图的索引号格式为“？0 - #×”。“？”号为从1开始的数字，代表同一个城市的机场编号， “＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A 开始顺序编号的大写字母。 “0”系列航图索引号代表的航图类型 2）、进近图索引号 进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A 开始依次编号。
进近图索引号 5、航路图覆盖代码、全称 杰普逊航路图覆盖范围代码、全称一览表
6 巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。除非后面跟有“T”字母代表真方位角，否则所有方位角均为磁方位角。 巡航高度刻度盘的每个扇区中包含相应飞行方向的建议高度。 巡航高度可以使用英尺、飞行高度层（百英尺），和/或米为单位进行报告。 7、航路图的定位信息 航路图上的主要定位信息包括经纬网格、等磁差线、网格最低偏航高度（Grid MORA）和有限的地形信息。（如何表示） 8、航路图上的导航设施 1）、导航设施符号 低空和高/低空航路图上的VOR；高空航路图上的VOR； VORTAC或VOR/DME[ VORTAC或VOR/DME是一种包含两个组成部分的设备：VOR 和TACAN（塔康）或DME（测距仪）。] TACAN或DME;低空和高/低空航路图上的NDB;高空航路图的NDB; 示位台Locator;航向台Localizer; 2)、导航设施识别 当导航设施为航路或航线的组成部分时，其识别资料放在带阴影的方框内，同时标有导航设施的名称、频率、识别代码和摩尔斯电码。 VOR导航设施识别框 导航设施VOR的作用范围在导航设施识别框内标明： ?（T）- 终端级VOR ?（L）- 低空级VOR ?（H）- 高空级VOR （a）（b）（c）
CFSO新手培训教材——怎样读懂航图资料 不管是真实飞行还是模拟飞行，在飞行中航图资料是从飞行准备到飞机航行直至落地关车每一步都不能缺少的基本材料， 它包括了飞行关键数据，航路信息，导航台资料，机场资料，飞行规则等内容，与飞行息息相关，密不可分！既然航图对飞行如此重要，那么该如何看懂这些由数字和线条组合成的即单调又复杂的内容呢？这篇文章，将对航空用图的涵盖内容及阅读方法作一个简要的说明，供大家参考，当然，不可能面面俱到，如有遗漏，请大家告知，我将逐步完善。同时，也希望大家能够不吝赐教！ 航空用图是民航情报服务部门根据飞行规则、飞机性能、空域情况等等内容统一绘制并发布，具有很强的时效性，并且具 有法律效力的公文。中国民航自己的飞行情报服务机构，负责航行资料、航行情报的汇总、发布，并随时进行数据信息的更新。现在民航飞行中使用的航图主要有杰普森航图，FAA航图，和各国根据自己情况自己制作的航图！而以杰普森比较通用，（杰普森公司是一家专门经营航行情报服务的公司，它汇总各个国家提供的航行资料汇编[AIP]然后制作统一样式，世界范围通用的航行资料，情报技术服务，飞行技术培训等）中国国内也制作CAAC自己的航图，我国制作的航图分为中文版和英文版两套，由于中文版航图涵盖了一些军用信息，是国家保密的资料，因此在这里我们不做介绍，但它的制作基本结构采用了杰普森的航图样式！CAAC制作的英文版（即中国航行资料汇编AIP）除了少数地方与杰普森的制作方式不同以外，其它均为通用，因此我使用杰普森航图进行说明！ 首先，说说航图的分类。航图根据飞行规则分为：目视飞行用航图、仪表飞行用航图；根据空域划分分为：航路或航线用 图（其中又包括高空航路图、中低空航路图）、区域图、终端区图； 现在根据空域划分分类进行航图的介绍： 一、航路或航线图：为飞机进行航路或航线飞行时使用的航图，它主要包括了基本地形轮廓、飞行航路信息、航路代码、 航路空域划分、航路飞行通讯频率、导航台信息、经纬度坐标、限制性空域信息等于航路飞行有关的数据信息；一般分为高空航路图和中低空航路图。航路图的内容比较简单，稍看图例即可理解，因此，在此不再细述； 二、区域图：区域图一般都是对某些飞行活动密集，空域复杂的地区的航路图进行的放大图，从而使涵盖的内容更加清 晰、细致，内容基本与航路图相同，在此也不做细述； 三、特殊航图：供特殊目的使用的航图，这里不做介绍！ 四、航空地形图：这种航图主要提供飞行员进行地标参考使用，航图上立体的标画出地形地貌，山河湖海，重要山峰海拔 高度，重要地标，重要障碍物海拔高度等等，现在这种地图不太常用。 五、终端航图：这类航图包括很多种类。如：机场平面图、停机位图、标准进离港图、仪表进近图、放油区图、机场障碍__
杰普逊航图手册航线代码含义
附件六：航路和航线代号的识别规范 第一节一般规定 一、航路和航线必须指配能够被唯一识别的代号。 二、航路和航线代号指配的目的是 (一)无需借助于地面坐标或者其他方法即可明确识别任何空中交通服务航路或者航线。 (二)通过代号指配可以明确航路或者航线的性质和类型。 (三)当沿着空中交通服务航路或者航线或者在一个特定区域内运行时，能指明所需的导航性能准确性的程度。 (四)能指明一条主要或者专门用于某种类型航空器运行的航路和航线。 三、航路和航线代号的指配应当在一定范围内由指定的机构或者部门进行协调，以免出现重复。 四、航路和航线代号的指配应当遵循下列原则： (一)能够简单并且唯一的识别任意一条空中交通服务航路和航线。 (二)避免航路或者航线代号的重复。 (三)方便地面和自动化系统的应用，符合空中交通服务和航空器数据处理及显示的需要。 (四)使得运行中使用最为简短。 (五)具有充分发展的可能性，以供未来需要而无需作根
本变动。 (六)进离场航线的代号指配应当能够清楚区分：离场航线和进场航线；进离场航线与其他空中交通服务航路和航线；要求利用地面无线电导航设施或者机载导航设备进行领航的航路或者航线与利用目视地标进行领航的航路或者航线。 (七)进离场航线应当使用一个明语代号或者一个相对应的编码代号予以识别。对于明语代号，应易于辨别代号是关于标准进场或者离场的航线，且不应造成航空器驾驶员和空中交通服务人员在发音上产生困难。 第二节代号的组成 一、除进离场航线外的航路和航线的代号按照如下办法确定： (一)代号应当含有基本代号，必要时可以补充一个前置字母或者一个后置字母。 (二)代号的字符数通常不多于五个，任何情况下不得超过六个。 (三)基本代号应当包含一个字母，其后随以从1到999之间的某个数字。 (四)应从下列字母中选用基本代号： 1.a、b、g、r：用于地区航路网组成中的空中交通服务航路和航线，其中区域导航航路除外。
我们的初始高度为FL060 我们使用RNAV的LUNIX1S离场过EDUPO点后加入计划航路飞行 证实客舱门：关闭并锁定 证实驾驶舱风挡：关闭并锁定 中央油箱燃油泵电门：关闭（OFF）本教程中油箱内没有燃油左和右油箱燃油泵电门：接通（ON） 后和前燃油泵电门：接通（ON） 证实低压灯瞬时亮然后熄灭 1和2号电动液压泵电门：接通(ON) 证实电动泵低压灯：熄灭 证实A和B系统最低压力：2800PSI现实中可能会有些许偏差
防撞灯电门：接通（ON） PS：只要飞机移动就要打开 设置起飞配平:5.03配平值可能会和FMC显示的不同尽量接近证实配平值在绿区 副翼配平：0单位 方向舵配平：0单位
十、后推程序 PMDG737NGX的FMC整合了后推功能 打开FMC压按MENU>FS ACTIONS>PUSHBACK 设置直线距离（STRAIGHT LENGTH）为：0压按1L输入设置角度（DEGREES）为：30压按4L输入 设置完成后的界面如下图 压按开始（START） 你将会听到驾驶舱与地面有关后推程序的通话 后推前松开停留刹车后推完毕后记得拉起停留刹车
十一、发动机起动程序 空调组件（PACK）电门：关闭（OFF） 发动机起动电门：地面位（GRD）先启动2号发动 证实N2转速增加 当看到N1转动且N2不低于20%
发动机起动手柄：慢车（IDLE） 监控燃油流量和EGT显示 在N2达到56%时证实发动机起动电门跳至关位(OFF)如果没有则将发动机起动电门扳至关位(OFF) 此处留空
当发动机起动电门跳至关位（OFF）时证实起动活门开（START VA LVEOPEN）警戒灯熄灭 在发动机加速至稳定慢车期间监控N1N2EGT燃油流量和滑油压力显示正常 在发动机稳定在慢车后起动1号发动机 PS：先启动2号发动机是因为APU使用的是左侧油箱油料而2号发动机在右侧使用的是右侧油箱油料这样有助于平衡飞机左右油箱内的油量

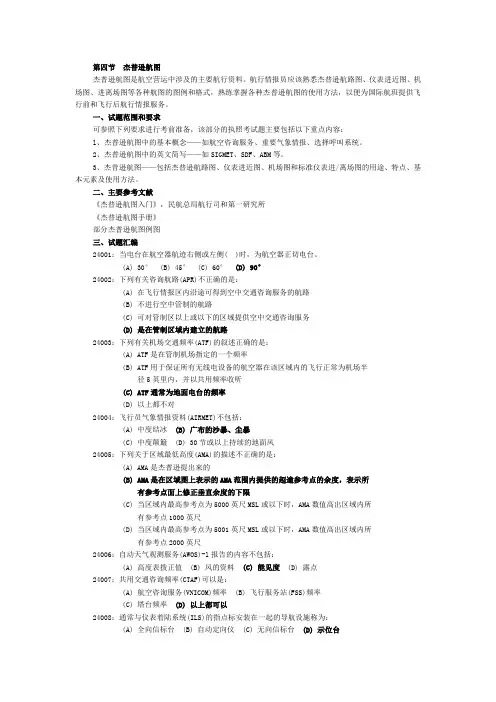

24001 当电台在航空器航迹右侧或左侧_______时，为航空器正切电台。 （A）30°（B）45°（C）60°（D）90° 24002 下列有关咨询航路(ADR)不正确的是： （A）在飞行情报区内沿途可得到空中交通咨询服务的航路 （B）不进行空中管制的航路 （C）可对管制区以上或以下的区域提供空中交通咨询服务 （D）是在管制区域内建立的航路 24003 下列有关机场交通频率(ATF)的叙述正确的是： （A）ATF是在管制机场指定的一个频率 （B）ATF用于保证所有无线电设备的航空器在该区域内的飞行正常为机场半径5英里内，并以共用频率收听 （C）ATF通常为地面电台的频率 （D）以上都不对 24004 飞行员气象情报资料(AIRMET)不包括： （A）中度结冰（B）广布的沙暴、尘暴 （C）中度颠簸（D）30节或以上持续的地面风 24005 下列关于区域最低高度(AMA）的描述不正确的是： （A）AMA是杰普逊提出来的 （B）AMA是在区域图上表示的AMA范围内提供的超越参考点的余度，表示所有参考点向上修正垂直余度的下限 （C）当区域内最高参考点为5000英尺MSL或以下时，AMA数值高出区域内所有参考点1000英尺 （D）当区域内最高参考点为5001英尺MSL或以下时，AMA数值高出区域内所有参考点2000英尺 B 24006 自动天气观测服务(AWOS)－1报告的内容不包括： （A）高度表拨正值（B）风的资料（C）能见度（D）露点 24007 共用交通咨询频率(CTAF)可以是： （A）航空咨询服务(VNICOM)频率（B）飞行服务站(FSS)频率 （C）塔台频率（D）以上都可以 24008 通常与仪表着陆系统(ILS)的指点标安装在一起的导航设施称为： （A）全向信标台（B）自动定向仪（C）无向信标台（D）示位台

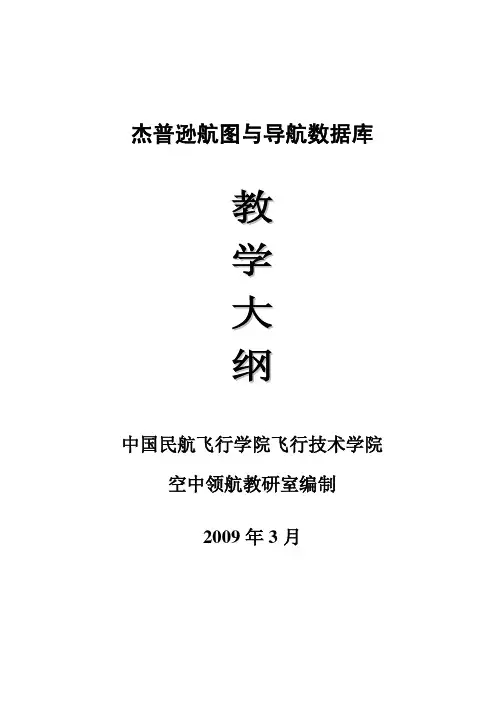

杰普逊航图与导航数据库 教 学 大 纲 中国民航飞行学院飞行技术学院空中领航教研室编制 2009年3月
课时分配计划 总课时：32学时 第一章航路手册介绍2学时 第二章航路图与区域图6学时 第三章终端区航图介绍2学时 第四章标准仪表离场图4学时 第五章标准仪表进场图3学时 第六章仪表进近图8学时 第七章机场图3学时 第八章杰普逊导航数据库与航图的差异4学时
教学大纲 第1章JEPPESEN航路手册介绍 (4) 第2章航路图与区域图 (6) 第3章终端区航图简介 (12) 第4章标准仪表离场图 (14) 第5标准仪表进场图 (18) 第6章仪表进近图 (21) 第7章机场图 (24) 第8章杰普逊导航数据库与航图的差异 (27)
第1章JEPPESEN航路手册介绍 1.1简要公告 了解简要公告的用途，熟悉简要公告的基本内容和编号格式。 1.2使用简介 了解杰普逊航路手册提供的帮助工具，掌握杰普逊航图的使用惯例。 1.3航图变更通知 了解航图变更通知的重要性及发布渠道，熟悉变更通知的主要内容和格式，掌握变更周期。 1.4航路 了解杰普逊航路手册的航路部分包括的主要内容，熟悉航路图的查找基本程序。 1.5无线电设备 熟悉无线电导航设备对于航路飞行重要的重要性，熟悉导航设施资料的查找方法，掌握无线电设备的基本信息和内容。 1.6气象 了解国际民用航空公约附件3《国际航空气象服务》的的基本内容，熟悉和掌握明语气象报告信息格式和内容，熟悉ATIS系统发布的内容和格式。
1.7表格和代码 熟悉杰普逊航路手册中表格和代码的基本内容，掌握航图基本适用单位及换算关系。 1.8空中交通管制 了解ICAO与空中交通管制有关的附件代号及其基本内容。 1.9入境规定 了解杰普逊航路手册的入境规定部分的基本内容和信息。 1.10紧急情况 了解应急程序的重要意义，熟悉杰普逊航路手册的紧急情况部分的主要内容。 1.11机场指南 了解杰普逊航路手册的机场指南部分的主要内容，熟悉用机场字典查找机场的程序和方法。 1.12终端区图 熟悉和掌握杰普逊航路手册的终端区图的分类和主要用途。1.13杰普逊航路手册的修订 了解修订航路手册的重要意义，熟悉修订程序和获取修订信息的方法。
CFSO新手培训教材 —— 怎样读懂航图资料 不管是真实飞行还是模拟飞行，在飞行中航图资料是从飞行准备到飞机航行直至落地关车每一步都不能缺少的基本材料，它包括了飞行关键数据，航路信息，导航台资料，机场资料，飞行规则等内容，与飞行息息相关，密不可分！既然航图对飞行如此重要，那么该如何看懂这些由数字和线条组合成的即单调又复杂的内容呢？这篇文章，将对航空用图的涵盖内容及阅读方法作一个简要的说明，供大家参考，当然，不可能面面俱到，如有遗漏，请大家告知，我将逐步完善。同时，也希望大家能够不吝赐教！ 航空用图是民航情报服务部门根据飞行规则、飞机性能、空域情况等等内容统一绘制并发布，具有很强的时效性，并且具有法律效力的公文。中国民航自己的飞行情报服务机构，负责航行资料、航行情报的汇总、发布，并随时进行数据信息的更新。现在民航飞行中使用的航图主要有杰普森航图，FAA航图，和各国根据自己情况自己制作的航图！而以杰普森比较通用，（杰普森公司是一家专门经营航行情报服务的公司，它汇总各个国家提供的航行资料汇编[AIP]然后制作统一样式，世界范围通用的航行资料，情报技术服务，飞行技术培训等）中国国内也制作CAAC自己的航图，我国制作的航图分为中文版和英文版两套，由于中文版航图涵盖了一些军用信息，是国家保密的资料，因此在这里我们不做介绍，但它的制作基本结构采用了杰普森的航图样式！CAAC制作的英文版（即中国航行资料汇编AIP）除了少数地方与杰普森的制作方式不同以外，其它均为通用，因此我使用杰普森航图进行说明！ 首先，说说航图的分类。航图根据飞行规则分为：目视飞行用航图、仪表飞行用航图；根据空域划分分为：航路或航线用图（其中又包括高空航路图、中低空航路图）、区域图、终端区图； 现在根据空域划分分类进行航图的介绍： 一、航路或航线图：为飞机进行航路或航线飞行时使用的航图，它主要包括了基本地形轮廓、飞行航路信息、航路代码、航路空域划分、航路飞行通讯频率、导航台信息、经纬度坐标、限制性空域信息等于航路飞行有关的数据信息；一般分为高空航路图和中低空航路图。航路图的内容比较简单，稍看图例即可理解，因此，在此不再细述； 二、区域图：区域图一般都是对某些飞行活动密集，空域复杂的地区的航路图进行的放大图，从而使涵盖的内容更加清晰、细致，内容基本与航路图相同，在此也不做细述； 三、特殊航图：供特殊目的使用的航图，这里不做介绍！ 四、航空地形图：这种航图主要提供飞行员进行地标参考使用，航图上立体的标画出地形地貌，山河湖海，重要山峰海拔高度，重要地标，重要障碍物海拔高度等等，现在这种地图不太常用。 五、终端航图：这类航图包括很多种类。如：机场平面图、停机位图、标准进离港图、仪表进近图、放油区图、机场障碍物图、空中走廊图等；下面就对这些终端区航图进行比较细致的说明！ 1、机场平面图： 机场平面图包括 的内容有机场所在的国家，城市，机场的名称，地理坐标，机场标高，机场各通讯频率，跑到及滑行道平面图，进近灯光示意图，比例尺，磁差，跑道信息等内容。此图为比例绘制。杰普森航图索引号一般以10开头。
2）、进近图索引号 进近图索引号一般用 3位数字表示，第一位数字为同一城市的不同机场编号， 第二位数 字代表进近程序类型， 第三位数字代表同一类进近程序的不同顺序号, 按照跑道编号从低到 高依次编排，若同类进近图还有次级的划分类型， 其编号就在第三位数字后面从 A 开始依次 编号。 C 第二位：进近程序类型 、 1 — ILS, MLS, GLS or LOC 2 — RNAV(GPS 3 — VOR 6 — NDB 第一位： 同一城市 机场编号 1使用杰普逊航图必须记住以下使用惯例: 速度的单位是节； 时间是世界协调时（UTC ）; 垂直距离的单位是英尺； 水平距离的单位是海里； 2、航图航行通告 航图变更通知每周或隔周发布一次。 该部分包括国家空域系统中相关的临时航行通告 （时 限长于每日航行通告） 和设施关闭、频率改变和临时不可用的助航设备的通告。 航图变更通 知按国家、城市和机场的字母顺序公布。 4、航图索引号 终端区航图总体上可以分为区域图、离场图、进场图、机场图等“ 类。 1）、“0”系列航图索引号 “ 0”系列航图的索引号格式为“？ 城市的机场编 号， 一张某一类型的终端区航图时， 第二张航图开始， “X”号为从 航向是磁航向，除非后缀 T 表示为真 航向； 航图投影是兰勃特圆锥投影。 0”系列图和进近图两 0 - # X”。“？”号为从1开始的数字，代表同一个 号代表除了进近图以外的终端区航图类型，为数字；当机场只有 “X”号为空，当机场有多张某一类型的终端区航图时，从 A 开始顺序编号的大写字母。 同一城市机场编 号，BRON 为 LYON 气的第二个机场 LFLY/LYN BRON 圧区域图 2-标准仪表进场图 3 -标准仪表离场图 4、5、7 —减噪程序图等 6—滑行路线图 8-机场建造信息图 \9 —机场图 “0 ”系列航图索引号代表的航图类型 r 同一类型r 的顺序号 LYON FR^CE 20 J NOV 0 8 — GPS 9 — RNAV, Visual, Vici 第三位： 同一类型 的顺序号
VOR ILS教程 前言 欢迎阅读我的飞行模拟（导航）教程，这篇教程的是以“微软飞行模拟X”为基础制作的，所以阅读学习本教程前你需要先安装“微软飞行模拟X（有的人把它叫‘微软飞行模拟10’）”或者至少“微软飞行模拟2004（有的人把它叫‘微软飞行模拟9’）”。不了解这两个游戏的人可以到百度搜索，相信你很快会找到许多网站论坛，它们你对学习这款游戏很有帮助。论坛上有许多热心人士会解答你的问题（有的甚至是真飞行员），我也从中受益非浅。 如果你是90年以前出生的，一定对美国911的场景记忆犹新，当然部分90后也知道。对于我来说911却与一个游戏联系在一起——微软飞行模拟2002，原因是听说撞大楼的那些家伙用这款模拟游戏练习过（比2002更早的版本）。从2002年到现在我一直因工作、学习和电脑等原因而断断续续玩着这个游戏。一路玩下来发现国内喜欢玩这款游戏的人虽然不多，但还是有少部分人喜欢钻研它，尤其2005年以后。而今随着电脑配置越来越高，国内也在准备开放低空飞行，这类游戏会受到更多人关注。不过它可不是坐在电脑前三两个小时就能学得上手的游戏，说它是游戏因为它永远不能与真实飞行相比，说它难学因为它模拟出了现实飞行中部分情况，可以让没机会学开真飞机的人最大限度明白飞机是如何从甲地飞到乙地。游戏教程国内网上倒是可以搜出许多，有来自真飞行员、有来自游戏玩家、有的讲解得很深刻、有的讲解得很肤浅，但资料十分零散（至少我是这样觉得），而国外的英文资料则比我们丰富许多。所以我决定把我目前了解的知识都写下来。
读者需知 学习本教程前需要准备好的东西： 1. 微软飞行模拟X或者至少2004版的，但无法保证2004的导航台和机场是否对得上号。 2. 确定游戏中有一架赛斯纳172的飞机（几乎不可能没有）。 3. 推荐要有摇杆，否则玩起来比较郁闷。 4. 教程附带有一些PDF航图文件，最好把它们打印出来，边看边飞。如果你想把教程给其它人看请记 得把那些文件也一起交出去。谢谢。 5. 请一定要静下心来把导航的内容学完，暂时放弃737、747、330这些大飞机。因为即使是真飞行员 也是在小飞机里学习得差不多才有机会上大一点的飞机。根据不同人的知识水平、自学能力和空闲时间，估计学完该教程要一个星期到几个月时间，如果你懂英文会学习得更快。 6. 教程是利用赛斯纳172讲解VOR、ILS等导航的问题，飞机本身如何驾驶读者最好事先另做了解。 7. 确认你的电脑可以上这个网站https://www.doczj.com/doc/1313189537.html,/，这个网站可以查询到全美各种航图，而且都是真 实和实时的。教程里全部是美国的机场，国内这方面资料不够开放而我也不熟悉，再说美国人做的游戏，自己国家的东西肯定会做得准一点。 教程使用这架“赛斯纳-172”飞机完成所有讲解。
JEPPESEN CHART
第一章 JEPPESEN 航图的介绍 ? JEPPESEN 航图采用最适用的航空图和地形图编制而成； ? JEPPESEN 航图采用兰勃特正圆锥投影； ? 主要考虑供以驾驶舱的仪表和无线电设备为依据的航路仪表飞行之用； ? 所有航图符合FAA 要求。 1、航图分类： ? AIRPORT CHART 机场图 ? STANDARD TERMINAL ARRIVL ROUTE CHART （STAR ）标准终端进场航路图 ? ENROUTE CHART 航路图 ? AREA CHART 区域图 ? STANDARD INSTRUMENT DEPARTURE CHART （SID ）标准仪表离场图 ? APPROACH CHART 仪表进近图 2、航图序号：AB-C 第一个数字A ：机场代号 第二个数字B ：进近图的类型： 第三个数字C ：进近图序号 0 Number Series ： 10-1 Area Charts 10-1A Class B Airspace Charts 10-2 Arrival Charts - STARs 10-3 Departure Charts - SIDs 10-4, 5, and 7 Tailored Charts 10-6 Taxi Routes 10-8 Airport Construction Information 10-9 Airport Charts 3、航图使用： （1）起动发动机前：停机位、机场平面图、SID 、返场落地仪表图 （2）航路巡航阶段：高空航路图、低空航路图以及高/低空航路图 （3）下降高度前：STAR 、仪表进近图、机场平面图、机场停机位图 6 – NDB 7 - DF 8 – PAR 、ASR 9 - RNA V ,Visual 0 – 其他航图（航路图、SID 、STAR ……） 1 - ILS, MLS 2 - GPS (Standalone) 3 - VOR 4 – TACAN 5 – 保留
第一章 航空业包括：航空器制造业，军事航空，民用航空 ●民用航空：使用航空器从事除了军事性质以外的航空活动。包括航空运输和通用航空通用航空：出航空运输后，民用航空的的其余部分。包括航空作业和其他类型通用航空 民用航空组成部分：政府部分，参与航空运输的各类企业，民航机场，通用航空各种活动的个人和企事业单位 国际民航组织ICAO 第二章 飞行器：由人制造的，能飞离地面并由人控制的飞行物体。包括航空器（大气层中）和航天器（大气层以外）。 航空器：轻于空气的航空器和重于空气的航空器。 民用飞机：航线飞机，通用航空飞机 ●民用航空器的要求： 1.安全性：安全的首要问题，通过对通信导航，电子设备和动力系统的革命性改进，安全 性的到极大改善。 2.快速性：大型民航飞机速度稳定在亚音速范围，要进一步提到遇到声速限制。 3.经济性：不单体现在耗油率上，还考虑使用寿命间的全部成本。 4.舒适性：包括餐，娱，乘客服务等。 5.环保要求：主要对噪声和排气污染的要求。 飞机的基本构造：机身，机翼，尾翼，起落架，动力装置，仪表设备。 伯努利定理： 1.流体连续，进出口流体质量相同。 2.截面面积小流速大，反之。 3.界面小的地方静压小。 P+1/2*ρv2=Pt ●失速：迎角太大，机翼相当于在气流中竖起平板，气体流线不连贯，机翼上表面产生涡 旋，升力突然降低，阻力增加的现象。 三轴：立轴，横轴，纵轴。 ●飞机的飞行过程： 1.滑行阶段：由机坪启动，经滑行道 2.起飞阶段：跑道端刹车到飞机起飞到一定高度 3.爬升阶段：由起飞终止高度到巡航高度 4.巡航阶段：保持一适合的高度，匀速稳定的飞行 5.下降阶段：从巡航高度下降450米的阶段 6.进近与着陆阶段：是一个操作复杂，极易出问题的阶段 发动机类型：活塞式，喷气式发动机 ●仪表：飞行仪表，导航仪表，发动机仪表，系统状态仪表 飞行仪表：1.大气数据仪表：高度表，空速表，升降速度表，马赫表 2.陀螺仪表：地平仪，协调转弯仪，姿态指引仪 气压式高度仪表：利用气压随高度呈线性的下降 陀螺仪表:让驾驶员知道飞行姿态。 ●黑匣子：即飞行数据记录系统。 1.驾驶舱话音记录器：驾驶舱内的声音和飞机各种性能数据记录在磁带上
附件六：航路和航线代号的识别规范 第一节一般规定 一、航路和航线必须指配能够被唯一识别的代号。 二、航路和航线代号指配的目的是 (一)无需借助于地面坐标或者其他方法即可明确识别任何空中交通服务航路或者航线。 (二)通过代号指配可以明确航路或者航线的性质和类型。 (三)当沿着空中交通服务航路或者航线或者在一个特定区域内运行时，能指明所需的导航性能准确性的程度。 (四)能指明一条主要或者专门用于某种类型航空器运行的航路和航线。 三、航路和航线代号的指配应当在一定范围内由指定的机构或者部门进行协调，以免出现重复。 四、航路和航线代号的指配应当遵循下列原则： (一)能够简单并且唯一的识别任意一条空中交通服务航路和航线。 (二)避免航路或者航线代号的重复。 (三)方便地面和自动化系统的应用，符合空中交通服务和航空器数据处理及显示的需要。 (四)使得运行中使用最为简短。 (五)具有充分发展的可能性，以供未来需要而无需作根
本变动。 (六)进离场航线的代号指配应当能够清楚区分：离场航线和进场航线；进离场航线与其他空中交通服务航路和航线；要求利用地面无线电导航设施或者机载导航设备进行领航的航路或者航线与利用目视地标进行领航的航路或者航线。 (七)进离场航线应当使用一个明语代号或者一个相对应的编码代号予以识别。对于明语代号，应易于辨别代号是关于标准进场或者离场的航线，且不应造成航空器驾驶员和空中交通服务人员在发音上产生困难。 第二节代号的组成 一、除进离场航线外的航路和航线的代号按照如下办法确定： (一)代号应当含有基本代号，必要时可以补充一个前置字母或者一个后置字母。 (二)代号的字符数通常不多于五个，任何情况下不得超过六个。 (三)基本代号应当包含一个字母，其后随以从1到999之间的某个数字。 (四)应从下列字母中选用基本代号： 1.a、b、g、r：用于地区航路网组成中的空中交通服务航路和航线，其中区域导航航路除外。
××级飞行技术《杰普逊航图与导航数据库》考试样卷 评分标准及参考答案 一、不定项选择题（每题2分，共10题，共20分。多选、少选、错选均不得分） 1、B 2、ABD 3、A 4、ABD 5、A 6、ABCD 7、C 8、AC 9、ABCD 10、ABD 二、航路图识读与应用（每空2分，共5题10空，共20分） 1、导航频率转换点、导航信号的完整覆盖与接收； 2、CNY、在频率122.1MHz上只守听； 3、强制报告点； 4、限制空域、限制空域高度上限是24000ft； 5、机场标高是149ft、最长跑道长度是2700ft、柔性道面 三、仪表离场图识读与应用（每空2分，共6题6空，共12分） 1、洛杉矶第一大机场0系列图中的标准仪表离场图第4张图； 2、定位点GORMAN（N34°48.2′ W118°51.7′）； 3、雷达引导航迹； 4、750ft/min； 5、过渡航迹； 6、通信失效程序。 四、标准仪表进场图识读与应用（每空2分，共6题6空，共12分） 1、RNA V区域导航； 2、BOBAG、能； 3、大于等于10000ft（QNH）、IAS最大为250kt； 4、2007年1月25日收到即生效。 五、进近图识读与应用（每空2分，共10题13空，共26分） 1、30°； 2、出航航迹起点的高度3000ft（QNH）、出航时间2分钟、非精密进近的最后进近定位点； 3、汉堡第一大机场的ILS进近程序图的第一张图；
4、DME； 5、频率为110.5MHz、呼号为IHHE的LOC（航向台）； 6、跑道入口内移，其跑道入口高为53ft； 7、3000ft（QNH）、3000ft（QNH）； 8、右转爬升至4000ft（QNH）； 9、4.35min； 10、DA241ft（QNH）（或DH209ft（QFE））、RVR600m。 六、机场图识读与应用（每空2分，共4题5空，共10分） 1、机场基准点、机场所有可用跑道的几何中心； 2、跑道入口内移； 3、HIRL（高强度的跑道灯）、CL（跑道中线灯）、ALSF-Ⅱ（Ⅱ二类、TDZ RELL 装载左侧的PAPI-L（3.0°）。 4、10565ft（或3220m）。
一、飞行控制系统组成及主要系统的作用。 飞行控制系统组成：自动驾驶仪A/P、飞行指引仪FD、安定面配平（STAB/T）、偏航阻尼系统（Y/D） 飞行指引仪的作用：1、在自动驾驶仪衔接前，指引仪将飞机实际飞行路线与目标路线比较，计算出进入目标路线所需要的操纵量，为驾驶员提供目视飞行指引指令2、在自动驾驶仪衔接后，监控自动驾驶仪的工作状态。即（1）提供目视操作指令；（2）监控自动驾驶仪。偏航阻尼系统作用：（1）阻尼飞机“荷兰滚”运动；（2）协调转弯。安定面配平（STAB/T）的作用：（1）产生附加力矩，以保持纵向力矩的平衡。卸掉由于升降舵偏转产生的铰链力矩（间接），使升降舵回到相对零位，驾驶杆力也为零。（2）解决自动驾驶仪的衔接与断开过程中引起飞机的剧烈运动。 分为M/T、SPD/T、AP/T、人工电气配平、备用电气配平。 AP/T：驾驶仪接通后，保持姿态的稳定。自动配平系统是在自动驾驶衔接后工作。 SPD/T：（适用于起飞、复飞阶段）：提供纵向平衡力矩，保证速度的稳定。在飞机起飞和复飞过程中减小因速度变化引起的不稳定，是根据计算空速的变化对安定面进行配平。在起飞、复飞阶段，速度配平系统提供在低速大推力条件下的速度稳定。即当空速增加时使飞机抬头配平，当空速减小时使飞机低头配平。速度配平是在飞机起飞20秒后，并且人工配平和自动配平都没有衔接的情况下开始衔接。一旦人工配平或自动配平衔接则速度配平就脱开。
M/T（范围一般在0.6-0.9，高速巡航阶段）：当马赫数接近临界值时，飞机因焦点后移而引起下俯力矩，此时，自动控制升降舵（或安定面）的偏转来进行补偿，使飞机不再出现速度不稳定的现象，飞机的操纵也符合正常规律。作用是提供纵向平衡力矩，保证速度的稳定性，防止“反操纵”。马赫配平系统是为了防止飞机马赫数增加时产生的俯冲。 人工电气配平：由飞行员操纵配平电门输入配平指令给配平计算机。备用电气配平：当人工电气配平失效时应急使用 偏航阻尼系统：主要功用是由偏航阻尼器通过计算，输出方向舵偏转信号来控制方向舵的偏转来抑制荷兰滚，稳定飞机的航向，并对飞机的转弯起协调作用。偏航阻尼器的y控制规律为：δR=K yω；当飞机偏航时，偏航阻尼器通过测量偏航角速度，计算输出一个与偏航角速度成比例的舵偏角，此舵偏角产生的附加力矩与飞机运动方向相反，起到了增大偏航轴上阻尼力矩的作用，抑制了飞机偏航运动。 偏航阻尼器不仅能对飞机的荷兰滚进行阻尼，还能对飞机的正常转弯不阻尼。为此，采取的措施是：加入带通滤波器，并对增益K y进行调整。带通滤波器的作用就是只允许荷兰滚对应的频率信号（大约1/4Hz）通过，不允许正常转弯对应的常值信号或机动飞行时的低频信号通过；在转弯初始阶段，随着飞机倾斜角增大，按一定函数关系逐步减小增益；在进近和航向道截获阶段，将对增益在上述基础上进一步调整。
ｗｕｘｉｎｇｚｈｏｎｇ CFSO新手培训教材 —— 怎样读懂航图资料 不管是真实飞行还是模拟飞行，在飞行中航图资料是从飞行准备到飞机航行直至落地关车每一步都不能缺少的基本材料，它包括了飞行关键数据，航路信息，导航台资料，机场资料，飞行规则等内容，与飞行息息相关，密不可分！既然航图对飞行如此重要，那么该如何看懂这些由数字和线条组合成的即单调又复杂的内容呢？这篇文章，将对航空用图的涵盖内容及阅读方法作一个简要的说明，供大家参考，当然，不可能面面俱到，如有遗漏，请大家告知，我将逐步完善。同时，也希望大家能够不吝赐教！ 航空用图是民航情报服务部门根据飞行规则、飞机性能、空域情况等等内容统一绘制并发布，具有很强的时效性，并且具有法律效力的公文。中国民航自己的飞行情报服务机构，负责航行资料、航行情报的汇总、发布，并随时进行数据信息的更新。现在民航飞行中使用的航图主要有杰普森航图，FAA航图，和各国根据自己情况自己制作的航图！而以杰普森比较通用，（杰普森公司是一家专门经营航行情报服务的公司，它汇总各个国家提供的航行资料汇编[AIP]然后制作统一样式，世界范围通用的航行资料，情报技术服务，飞行技术培训等）中国国内也制作CAAC自己的航图，我国制作的航图分为中文版和英文版两套，由于中文版航图涵盖了一些军用信息，是国家保密的资料，因此在这里我们不做介绍，但它的制作基本结构采用了杰普森的航图样式！CAAC制作的英文版（即中国航行资料汇编AIP）除了少数地方与杰普森的制作方式不同以外，其它均为通用，因此我使用杰普森航图进行说明！ 首先，说说航图的分类。航图根据飞行规则分为：目视飞行用航图、仪表飞行用航图；根据空域划分分为：航路或航线用图（其中又包括高空航路图、中低空航路图）、区域图、终端区图； 现在根据空域划分分类进行航图的介绍： 一、航路或航线图：为飞机进行航路或航线飞行时使用的航图，它主要包括了基本地形轮廓、飞行航路信息、航路代码、航路空域划分、航路飞行通讯频率、导航台信息、经纬度坐标、限制性空域信息等于航路飞行有关的数据信息；一般分为高空航路图和中低空航路图。航路图的内容比较简单，稍看图例即可理解，因此，在此不再细述； 二、区域图：区域图一般都是对某些飞行活动密集，空域复杂的地区的航路图进行的放大图，从而使涵盖的内容更加清晰、细致，内容基本与航路图相同，在此也不做细述； 三、特殊航图：供特殊目的使用的航图，这里不做介绍！ 四、航空地形图：这种航图主要提供飞行员进行地标参考使用，航图上立体的标画出地形地貌，山河湖海，重要山峰海拔高度，重要地标，重要障碍物海拔高度等等，现在这种地图不太常用。 五、终端航图：这类航图包括很多种类。如：机场平面图、停机位图、标准进离港图、仪表进近图、放油区图、机场障碍物图、空中走廊图等；下面就对这些终端区航图进行比较细致的说明！ 1、机场平面图： 机场平面图包括 的内容有机场所在的国家，城市，机场的名称，地理坐标，机场标高，机场各通讯频率，跑到及滑行道平面图，进近灯光示意图，比例尺，磁差，跑道信息等内容。此图为比例绘制。杰普森航图索引号一般以10开头。
CONTENTS 绪论 机场&停机位置图02 SID图 03 航路&区域图 04 STAR图 05 06IAC图
定义 航图是指以满足民用航空运行及其他航空 活动的需要为目的，表示各种航空要素及 必要的自然地理和人文要素的专用地图。 航图是以表现机场、导航台、航线及各种 助航设施等一些航行要素的空间分布为主 要内容的图，全称为航空地图 （Aeronatical Chart ）。1航图的分类 机场障碍物图（A&B ） 区域图IAC 图精密进近地形图 SID 图目视进近图航路图STAR 图机场&停机位图... ...3一般制图规范1.图幅尺寸2.负载量3.颜色4.资料的现势性2. 航图的定位方法6.地形标绘7.航图的衔接 21. 绪论
2.机场&停机位置图 机场图主要包括 1.标题 2.平面图 3.起飞最低标准 4.主要灯光 5.备注和图边注记
主要灯光备注和图边注记
图的名称机场 基准 点坐 标 机场 标高通信资料城市/机场名称 1）机场基准点坐标（Airport Reference Point，ARP） 2）机场标高起飞着陆区最高点的标高。通常以主跑道中线上最高点的标高作为该机场的标高，一般精确到0.1m，标高数据应该 由机场当局提供，帮助飞行员在使用修正海压（QNH）作 为高度表基准完成起飞离场及进场、进近着陆过程中，了 解航空器在空中时距离机场道面的垂直高度，因此需要在 资料中给出机场标高的数据。
3）通信资料在机场图上，通信资料包括航空器在机场运行所需的自动化设备和管制单位的通信信息，括号中的频率为备用频率。通信频率是航空器在 机场道面上运行时会用到的频率。 自动终端情报服务（Automatic Terminal Information Service，ATIS）、 放行席（Delivery）、地面席（Ground，GND）、塔台席 （Aerodrome Control Tower，TWR）、机坪席（Apron，APN）。 目前我国空管使用的通信频率占用的频段为118.0～135.975MHz，频 率指配间隔为0.025MHz，一般情况下塔台使用118.0～118.875MHz和 124.3～124.375MHz，ATIS使用126.2～128.875MHz范围中小数点后 第一位数字为偶数的频率。
JEPPESEN航图教程 中国南方航空公司 CSN-5060
第一章 JEPPESEN 航图的介绍 ? JEPPESEN 航图采用最适用的航空图和地形图编制而成； ? JEPPESEN 航图采用兰勃特正圆锥投影； ? 主要考虑供以驾驶舱的仪表和无线电设备为依据的航路仪表飞行之用； ? 所有航图符合FAA 要求。 1、航图分类： ? AIRPORT CHART 机场图 ? STANDARD TERMINAL ARRIVL ROUTE CHART （STAR ）标准终端进场航路图 ? ENROUTE CHART 航路图 ? AREA CHART 区域图 ? STANDARD INSTRUMENT DEPARTURE CHART （SID ）标准仪表离场图 ? APPROACH CHART 仪表进近图 2、航图序号：AB-C 第一个数字A ：机场代号 第二个数字B ：进近图的类型： 第三个数字C ：进近图序号 0 Number Series ： 10-1 Area Charts 10-1A Class B Airspace Charts 10-2 Arrival Charts - STARs 10-3 Departure Charts - SIDs 10-4, 5, and 7 Tailored Charts 10-6 Taxi Routes 10-8 Airport Construction Information 10-9 Airport Charts 3、航图使用： （1）起动发动机前：停机位、机场平面图、SID 、返场落地仪表图 （2）航路巡航阶段：高空航路图、低空航路图以及高/低空航路图 （3）下降高度前：STAR 、仪表进近图、机场平面图、机场停机位图 6 – NDB 7 - DF 8 – PAR 、ASR 9 - RNA V ,Visual 0 – 其他航图（航路图、SID 、STAR ……） 1 - ILS, MLS 2 - GPS (Standalone) 3 - VOR 4 – TACAN 5 – 保留
