XXXXX有限公司
30万吨/年裂解生成油分离装置
塔器试压方案
目录
一、工程概况
二、编制依据
三、试压前准备工作
四、试压方法及程序
五、试压过程中应注意事项
六、安全技术措施
七、主要机具及手段用料
八、劳动力组织
附件一
附件二
一、工程概述
XXXXX有限公司30万吨/年裂解生成油分离装置工程需安装16台塔，其中11台塔是分两段到达现场的，采用在现场空中组对焊接的方式进行安装，对焊缝焊接检测合格后，需要对这11台塔根据设计要求进行压力试验。压力试验有关参数参照表1进行。
二、编制依据
1.《压力容器安全技术监察规程》
2.《钢制压力容器》GB150.1~4-2011
3.《钢制塔式容器》JB/T4710-2005
4.《化工塔类设备施工验收规范》HGJ211-85
5.《石油化工钢储罐地机与基础施工及验收规范》SH3528-2005
6.《石油化工施工安全技术规程》SH3505-1999
7.塔的制造图纸
三、试压前准备工作
1.设备焊接工作全部完成并经检验合格。
2.试压系统内应进行的各种无损检验全部结束，并检验合格。
3.试压方案已经批准。
4.负责试压的技术和联络工作的人员已经确定。
5.试压班组成立,并已对有关人员进行技术交底和安全教育。
6.试压用各种机具备齐。
7.试压用的压力表已校验合格，压力表精度为1.5级，数量满足需要。
8.基础二次灌浆达到强度要求。
9.安装盲板、封闭人孔、接临时管、拆除或隔离仪表元件。
10.设备试压的水源和气源已落实。利用厂区内的消防水，安装一道临时管道延伸至各塔体，水源的氯离子含量不超过25mg/L，排水方式排到指定区域或管网；气源利用甲方生产区内富余的空压机，输送管道利用已安装好的气管，再临时安装一道气源管延伸到各塔体进气口。
11.压力试验前，应进行外观检查，检查容器外形，焊缝及管件附件是否符合图样要求；
并检查容器内部，是否清洁无异物，经检查人员确认并做好封闭记录。
四、试压方法及程序
整个试压过程应严格按GB150.4-2011《钢制压力容器》中水压试验和气压试验的有关规定执行。
1、水压试验
1.1试压充水时设备顶部应设排气口（可利用设备顶部的接管口为排气口），充水时应排尽设备内的空气。
1.2试验时应装设不少于两块压力表，压力表装设在塔的最高处与最低处，且避免安设在加压装置的出口管路附件。压力表须经校验，其精度不低于1.6级，量程为最大被测压力的1.5-2倍。
1.3充水试压时，T6105、T6302,T6303水温不得小于5℃，其它塔器不得低于15℃；若环境温度低于15℃时，应采取相应措施，引用生产区内的热水提高试压的水温。试验进程中应保持设备外表面干燥。
1.4试验时，待塔壁温度与试验用水温度接近时，压力缓慢上升，当压力升至设计压力时，停压检查，确认无泄漏后继续升压至试验压力。
1.5当升至试验压力时，应保持30分钟，然后将压力降至设计压力，保持30分钟进行全面检查，以无渗漏和试压过程中无异常响声及可见变形为合格。
1.6试验时，到达最高压力时，用照相机拍摄压力表读数，以便保存。
1.7塔在试压过程中，不得对受压部位进行任何修理，发现的缺陷要在卸压后消除，消除后再重新试压。
1.8试验完毕后，应将水排尽。
1.9水压试验过程中应通知相关单位对基础沉降进行观察，沉降观察进行的阶段分为：
（1）充水前；（2）充水到设备高度的1/3时；（3）充水到设备高度的2/3时；（4）充满水时；（5）充满水24小时后；（6）放水后1.10水压试压合格后，立即会同甲方或其他单位及时签字确认。
气泵P
P
空气
试压泵P
P
循环水
塔体塔体
气压试验布置图水压试验布置图
2、气压实验
2.1试验所用气体为干燥洁净的空气。
2.2气压试验要编制安全措施，并派专人进行现场监督。
2.3试验压力和强度校核应按规定进行。
2.4试验时应装设不少于两块压力表，压力表装设在塔的最高处与最低处，且避免安设在加压装置的出口管路附件。压力表须经校验，其精度不低于1.6级，量程为最大被测压力的1.5-2倍。
2.5试验时应先缓慢升压至规定试验压力的10%，保压足够时间，并且对所有焊接接头和连接部位进行初次检查；如无泄漏再继续升压至规定试验压力的50%；再次对所有焊接接头和连接部位进行检查，如无异常现象，其后按规定试验压力的10%逐级升压，直到试验
压力，稳压30分钟后；降至设计压力，保压30分钟进行检查，检查期间压力应保持不变。
2.6气压试验过程中，容器无异常声响，经肥皂液检查无漏气，无可见变形方为合格。
2.7试压合格后，立即会同甲方或其他单位进行签字确认。
五、试压过程中应注意事项
试压除严格执行相关标准、规范和安全规程外，还应特别注意以下几点：
1、试验前所有设备口与设备相连的管道仔细检查盲板是否封堵、紧固件是否齐全。
2、压力试验时应控制升压速度、严禁超压。
3、设备水压试验的试验压力以最高点的压力表读数为准，但最低点的压力不得超过设备的受压元件及内件的承载能力。
4、设备充气、上水前，有关准备工作必须经试压负责人检查确认无误后，方可进行对设备充气、上水，严禁未经许可班组自行充气、上水。
5、试压过程中，出现问题应及时解决。
6、试压合格后，排气、排水应先开放空，然后再排放。
7、试压时不准开启的阀门必须挂警告牌，防止被人误操作，影响试压或造成危险。
六、安全技术措施
1、对所有参加压力试验的人员进行安全教育，使他们熟悉上述压力试验的安全内容。
2、进入现场必须穿戴好劳动保护用品，高处作业系挂好安全带且安全带要高挂低用。
3、有良好的通讯设备，确保试压过程中塔顶与地面的及时联络。
4、设备充水或放水过程中，确保设备内部与大气充分连通，以防抽瘪设备。
5、检查接管法兰时，应站在管侧，不能面对法兰站立检查。不得带压补漏。试压过程中不能对设备部件进行击打和带压紧固螺栓。
6、施工场地要有良好的排水设施，排水时保证工地无积水，压力试验用水设专人负责。
7、试验区域应设置警戒线并有明显标识，试压区域5m范围内无关人员严禁入内，并派专人进行看守。
8、试验时的加压点，各压力表应设专人监护，严防系统超压。
9、用电设备应有漏电保护开关，接地良好，确保用电安全。
10、其他未尽事宜执行SH3505-1999《石油化工施工安全技术规程》。
七、主要机具及手段用料
八、劳动力组织
附件一
压力试验质量控制程序图
附件二
耐压试验报告
水压试验方案 1 工程概述 某市某工程施工B标段，桩号某～某段，起点位于某某总干渠以北，某镇某村以西，末点位于某村以西，全线长某km。输水管道选用单根DN1800mm、0.6MPa 抗硫酸盐侵蚀预应力钢筒混凝土管，设计流量采用某输水设计流量3.25m3/s。 为了检验供水管道工程质量是否符合设计及规范要求，对所施工管道进行必要的功能性试验（水压试验）。根据本工程施工线路较长、工期紧的特殊性，每安装完成一段就做一次压水试验。 2 编制依据 （1）某市某工程施工图纸； （2）《给水排水管道工程施工及验收规范》GB50268—2008； （3）《给水排水工程管道结构设计规范》GB50332—2002。 3 水压试验分段 某市某工程施工B标段长约某km，水压试验拟分三段： 第一段：某，管线长度某m； 第二段：某，管线长度某m； 第三段：某，管线长度某m。 4 组织与准备 4.1 人员配备
4.2 机械设备及材料
4.3 设备安装 （1）将已制作好带承插口的堵头安装在试压管口上。 （2）浇筑混凝土靠背，靠背前纵向和横向摆放二层枕木，枕木前面放置2400mm某2400mm某20mm钢板（即钢板的中心同堵头的圆心要同心）。混凝土靠背后面为原装土。 （3）安装千斤。管道的试压端每端安装千斤4个，千斤安装前先在试压堵头上找出中心点，使得千斤在堵头的受力均衡，然后将千斤安装于堵头和钢板之间。四个千斤顶安装时要分次分个加力，绝不可一次加力到位。 （4）排气阀、泄水阀、注水阀、压力表及多级加压泵的安装。 各种阀门在安装时，一定要再次校核其规格（公称直径、压力要求），检查其完好性及开启的灵敏性，确认无误再安装于设备上。 压力表，使用前必须经相关部门校验。否则不可用于管道的试压。注水泵的安装，注水泵的出水管和堵头的注水管采用硬连接（钢管连接），同时充分考虑到便于连接打压泵。 （5）水源，从附近的降水井抽取，在管道周围土方回填时不能破坏降水井，降水井的使用一直要到整个管路成为封闭系统为止。 4.4 注水 （1）试压段管线长度走向及坡向示意图。
现场施工及组织方案 编制： 审核： 批准： 年月日
目录 一．编制说明………………………………………………第 3页二．方案制定的依据………………………………………第 3 页三．现场组织机构…………………………………………第 4 页四．现场机具……………………………………………第 6 页五．施工方案………………………………………………第 7 页六．安全质保管理…………………………………………第 17 页七．附件……………………………………………………第 19 页
一、编制说明 由于塔器设备长，受公路运输条件的限制，设备必须在车间加工成半成品后运输到施工现场，再现场完成卧式合拢缝焊接，局部热处理，立式水压试验等制作过程。 本方案是专为项目——解析塔和浓缩塔设备现场组装的施工方案，是根据吊装专业提供的吊装方案编制的。 二、方案制定的依据 2.1商务合同 2.2图样及技术要求 2.3 执行的主要技术标准、规范 TSG R0004-2009 《固定式压力容器安全技术监察规程》 GB150.1～150.4-2011 《压力容器》 NB/T47041-2014 《塔式容器》 NB/T47014-2011 《承压设备焊接工艺评定》 NB/T47015-2011 《压力容器焊接规程》 HG/T20584-2011 《钢制化工容器制造技术规定》 HG/T20585-2011 《钢制低温压力容器技术规定》 10053-GS-EQ-C03 《现场组装低温钢塔器制造通用技术规定》
2.4 公司《压力容器制造质量保证手册》及其配套的程序文件（管理制度） 三、现场组织机构 为了满足现场制造的需要，经公司总经理办公会研究，决定成立“项目组”，由项目部经理全面负责整个项目的管理和组织协调工作。
王老吉大健康产业（梅州）有限公司不锈钢储罐采购安装及相关服务项目 储罐制作、安装施工方案 审批： 审核： 编制： 江苏正益机电设备有限公司
目录 1．编制说明---------------------------------------------- ----- - 2．编制依据---------------------------------------------------- 3．工程概况----------------------------------------------------- 4．施工准备---------------------------------------------------- 5．施工方法的选择------------------------------------------- 6．施工程序、方法、技术要求及质量标准----------------- 7．焊接工艺---------------------------------------------------- 8．罐体试验----------------------------------------------------- 9．施工质量保证措施---------------------------------------- 10．施工安全措施--------------------------------------------------11．施工技术措施--------------------------------------- 12．附表、附图-------------------------------------------------
1编制说明 为保证冷焦水缓冲罐(V501)、冷焦水储罐(V502)、冷焦水沉降罐(V503A/B)、污油收集罐水压(V504)试验顺利进行,特编制此方案。 2编制依据 2.1洛阳设计院储罐施工及验收工程技术条件(527071D0204-70-002/N4) 2.2《立式圆筒形钢制焊接储罐施工及验收规范》(GB50128-2005) 3试压准备 3.1试压前储罐必须按图施工完毕,安装质量符合图纸、储罐制造及验收工程 技术条件及规范的要求,并经甲方及甲方代表(监理)验收完毕,准许进行水 压试验。 3.2试压前所有资料必须齐全,试验用的压力表已经全校验,并在周检期内。试 压前储罐的所有敞口应安装或加焊牢固的临时盲板,顶部应设排气阀。 4储罐的水压试验 4.1储罐制造完毕,并按规定的项目检验合格后再按《立式圆筒形钢制焊接储 罐施工及验收规范》与洛阳设计院储罐施工及验收工程技术条件的要求 进行水压试验,试验之前应将设备内部赃物、碎片、焊渣等清扫干净。 4.2试验前,所有附件及其与罐体焊接的焊件,已经全部完工。 4.3与严密性试验有关的焊缝,不得涂刷油漆。 4.4充水试验中,要加强基础沉降观察,如基础发生不均匀沉降时,应停止充水, 待处理后方可进行试验。 4.5罐底的严密性,应以充水试验过程中罐底无渗漏为合格。发现渗漏时,应及 时将水排尽,找出渗漏部位,对渗漏部位补焊后再继续进行上水。 4.6罐壁的强度及严密性试验:充水到设计最高液位并保持48h后,罐壁无渗 漏,无异常变形为合格。发现渗漏时应及时放水,使液面比渗漏处低300
㎜左右后,再对渗漏部位进行补焊。 4.7储罐灌水应从下部接口缓慢灌入,灌入时在储罐的顶部应设排气阀,便于 储罐的气体排除。 4.8充水与放水过程中,应打开透光空,且不得使基础浸水。 4.9罐的稳定性试验充水到设计最高液位用放水法进行,试验时缓慢降压,达 到试验负压时,罐顶无异常变形为合格。试验后应立即使储罐内部与大气 相同,恢复到常压。 4.10固定顶的强度及严密性试验,罐内水位在最高设计水位下1m时进行缓慢 充水升压,当升至试验压力时,罐顶无异常变形,焊缝无渗漏为合格。试验后, 应立即使储罐内部与大气相通,恢复到常压。引起温度剧烈变化的天气, 不允许做固定顶的强度与严密性试验与稳定性试验。 4.11储罐内灌满水后,且确认储罐内气体已完全排除便开始进行试压。 4.12储罐水压试验升压过程中,当发现压力表表针摆动不稳,且升压较慢时应 重新排气后再升压。 4.13储罐升压时应随时检查储罐本体及接口,当发现异常时应停止升压,消除 缺陷后再升压。 4.14试验时,严禁对储罐本体、接口进行敲打或修补缺陷,遇有缺陷时,应作出明 显标记,在储罐卸压后方可修补。 4.15冷焦水储罐(V502)、污油收集罐水压(V504)试压采用在罐顶设置U型管 进行正压试验与负压试验检查。 5储罐V-501,V503A/B水压试验的特殊要求 5.1试压以前应首先将罐周围搭设好脚手架,以便焊缝的密封性检查,脚手架 搭设应牢固可靠。 5.2脚手架搭设在地面生根下设垫板,上设拦腰杆、护脚板等。
XXXX市XXXXXXXXX工程XXXXXXXXXX工程 第XXX单元XXX施工第X标段 【合同编号：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX】 管 道 试 压 专 项 方 案 XXX施工单位
一、工程概况 本标段为土建施工X标，负责XXXXX分水口门至XXXXX（包括XX支线）土建施工（包括XX加压泵站）。试验段桩号XX0+630—XX0+980，全长350m，全部为单排DN800的高强度聚氯乙烯（PVC-S）给水管道。 二、试验目的 根据设计、规范要求，给水管道工程安装完成后，检验打压段管材衔接处是否密封不漏水,检验压力是否达到运行要求。 三、试验依据 （1）XX市XXXXXXX工程XXXXXXXX工程第X计单元施工第X标段《招标文件》；（2）《施工合同》； （3）施工图及设计技术要求； （4）国家现行法律法规及标准 （5）本工程管道试压按《给水排水管道工程施工及验收规范》（GB 50268-2008）以及河北省地方标准埋地高强度聚氯乙烯（PVC-S)给水管道工程技术规程（DB13/T2164-2014)与设计院提供技术要求文件的规定进行打压,试验压力取工作压力的1.5倍，即为管道工作压力为0.36MPa，设计压力为0.54MPa。依规范要求至少达0.8MPa，故此次试验压力取0.8MPa。 四、试压前准备工作 1、管道试压采用管道试压泵作为压力源。 2、压力表采用 0-1.0MPa，最小刻度 0.02MPa，管道一端设一个压力表。(压力表使用前必须拿到计量局进行校正,并出具证明)，压力计要安装在试验段低端部位。 3、盲板选择：由XX管厂提供的钢制盲板(满足国标PN10)。 4、后背设计：采用原状土加固后背墙或素混凝土后背墙，然后在后背墙上使用

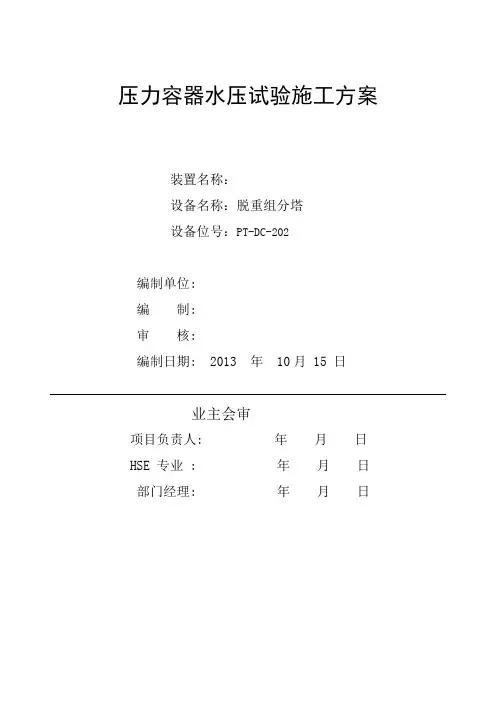

压力容器水压试验施工方案 装置名称： 设备名称：脱重组分塔 设备位号：PT-DC-202 编制单位: 编制: 审核: 编制日期: 2013 年 10月 15 日 业主会审 项目负责人: 年月日HSE 专业 : 年月日 部门经理: 年月日
