摘要：空压机控制器采用施耐德TWD系列PLC和LCD文本显示器，根据空压机厂的技术要求编程设计。本文说明和界定了界面部分的软件功能使用
1、目的：
本对控制系统软件具备的功能进行描述，以指导空压机控制器的使用。
2、功能需求描述：
按键功能的设置
2.1.1 按键设置
菜单浏览按键：UP，DOWN，ESC/ENTER等共八只
功能按键：DEL、MOD等共二只，由屏幕的提示信息指定，每个按键可具有不同的
运行控制按键：RUN，STOP
2.1.2按键功能定义：

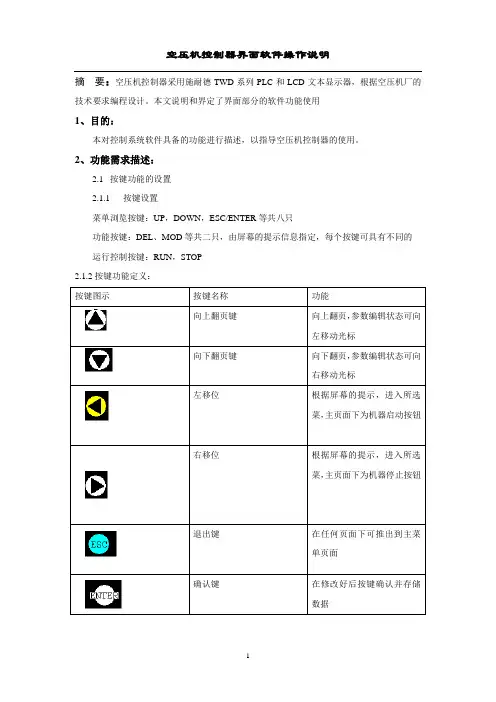

按键图示按键名称功能
向上翻页键向上翻页，参数编辑状态可向
左移动光标
向下翻页键向下翻页，参数编辑状态可向
右移动光标
左移位根据屏幕的提示，进入所选
菜，主页面下为机器启动按钮
右移位根据屏幕的提示，进入所选
菜，主页面下为机器停止按钮
退出键在任何页面下可推出到主菜
单页面
确认键在修改好后按键确认并存储
数据
清除键在编辑状态下可清除数据
数据键编辑数据时先按此键
2.1.3显示信息结构
控制器外观布局如下图：
屏幕中右侧箭头指示为屏幕按键此时的功能定义；右侧的三角形符号则指示屏幕右侧对应光标键的功能定义。进入该画面的条件：
2.3.1控制器界面主要任务是显示空压机的运行状态和相关工作参数，该画面称为“主画面”，正常运行和正常停机状态的显示信息如下：
1)设备上电完成后直接进入该画面；
2)在屏幕上按ESC键操作后进入主菜单；
3)在其他显示画面，若30秒钟无按键操作，自动转入该画面。
2.3.2 参数编辑与查询
控制器界面将需要显示的信息分类，采用三级菜单结构方式编排，用户可根据菜单项名称找到需要的菜单项进行操作，容易学习掌握，无需特别记忆。主菜单项完全条目如下图
屏幕每次只能显示其中连续的两行信息，通过UPKEY和DOWNKEY上下滑动窗口，屏幕右侧的箭头指示允许的按键操作。该画面也称为“一级菜单”。
按下键后，显示如下，
再按下键后，显示变化为：
再按下键后，直到最后一行的显示变化如下，此时再按则无变化：屏幕上的ESC按下，可转到“主画面”，即显示空压机的运行状态（或停机）参数。
当LCD显示一级菜单时，按下ESC/ENTER 按键，则进入符号所指的菜单项，进入第二级菜单。
对于其他可编辑的参数设置项的浏览与编辑方法同上例。
对参数的编辑设置了用户权限功能，若设定了用户密码（即用户密码为1234），在进入
二级菜单之前，会进入密码校验画面。编辑好密码后，按确认输入，若输入的密码正确，则进入二级菜单，可进行设定参数的浏览与编辑；若输入数字与设定密码不一致，则只能停留在该画面，操作者只能按退出编辑状态；在该画面停留30秒钟无任何按键输入，会自动退回到主画面。
运行中一旦出现告警信号，即自动进入告警信号显示画面，例如为过温告警，面板上的故障灯点亮，LCD显示屏上显示：
在主画面下同时按键可清除故障告警信号，告警灯熄灭；按键可经主菜单进入参数查询和编辑状态。
显示菜单信息列表
可否编辑
显示状态一级菜单二级菜单三级菜单
显示信息
主画面输出状态参数实测值否
输出状态参数实测值
显示告警信息，告警原因
输出口压力否
输出口温度否
输出频率否
输出功率否
电机绕组温度
ATV61变频螺杆设置步骤
一、首先确认通讯线有没接线错误，通讯线的网线水晶头面向自己朝上从左到右的4、5两线（蓝、白）分别接控制器的A、B。
二、变频的设置步骤：
变频器上电后中文面板如显示给定频率，按ESC键显示变频器主菜单，选择访问等级菜单进入，选定标准权限后退出。再进入变频器菜单进行设置。如没有中文面板，变频器上电后显示RDY字母，按ENT键，显示简单启动（SIN），按ENT键进入SIN（简单启动）菜单。按以上操作进入以下菜单设置。
三、参数：
设置SET菜单（）：
A、ACC加速时间：15S；
B、DEC减速时间：15S；
C、LSP:低速频率：20HZ；
D、HSP高速频率：50HZ；
E、ITH热保护电流：倍电机额定电流；
电机控制DRC菜单：
A、BRF标准电机频率：按电机要求设置50HZ或60HZ；
B、NPR电机额定功率：按电机铭牌值；
C、UNS电机额定电压：按电机铭牌值；
D、NCR电机额定电流：按电机铭牌值；
E、FRS电机额定频率：按电机铭牌值；
F、NSP电机额定速度：按电机铭牌值；
G、TUN自整定：YES；
H、PHr 改变输出相序：电机的正反向选择；
H、CTT电机控制类型：UF2(2点压频比)；
命令CTL菜单：
A、FR1给定通道：AI1；
B、RIN反向禁止：YES；
C、CHCF组合模式：IO模式；
故障管理菜单：
此菜单中的参数一般情况下不用设置，对于一些特殊应用的场合，可
实际情况设置（如欠压、过流、缺相等保护）。
在电压不稳的场合需对以下参数设置：
A、IPL输入电压缺相：NO；或
B、URES电网电压：380VAC；
C、USL欠压故障电压：220V；
D、UST欠压故障延时：10S；
通信COM菜单：
A、网络MODBUS(ND1)中的ADD：2；
B、网络MODBUS(ND1)中的Tbr：波特率；
C、网络MODBUS(ND1)中的TFO：8n1无校验；
