国产涂层耐磨性试验仪器的开发应用现状
(2008-4-1 8:47:31) 68人次浏览磨损是致使材料破坏，失效的形式之一。据有关文献报导，对我国冶金矿山，农机、煤炭、电力和建材 5 个工业部门的不完全统计，每年由于磨损而需要补充的配件达 10 6 t ，价值 15 ～20 亿元。由此可见，各种材料耐磨性的优劣对于评价和控制产品质量至关重要，因而在经济上占有举足轻重的地位。
迄今，工业发达国家对于不同材料均有相应的磨损试验方法，如日本工业标准 JIS H8503 规定了有关金属镀膜耐磨性试验方法； JIS H8615 叙述了铬电镀层的耐磨性试验；又如美国材料试验协会标准 ASTM D 968 — 93 和ASTM D 658 — 81(86) 分别规定用落砂法和喷砂法测定有机涂层的耐磨性；而在国际标准 ISO7784.2 — 97 中则采用旋转磨擦橡胶轮法测定色漆和清漆的耐磨性；在 IS08251 — 87 和 JIS H8682 中均规定用磨擦轮磨耗试验机测定铝和铝合金表面阳极氧化膜的耐磨系数。我国已有国家标准 GB ／ T1768 — 79(89) 《漆膜耐磨性测定法》，近年又在 GB ／ T5237.5 — 2000 中规定用落砂耐磨试验机测定铝合金建筑型材表面氟碳漆膜的耐磨性。综上所述，不难看出，目前国内外涂料镀层耐磨性试验，方法多样，各具特色。尽管对于上述各种试验方法及其应用性能的评价人们在认识上不尽相同，但就多项检测手段的开发和推广应用来说，仍以采用旋转磨擦橡胶轮法、落砂法和喷砂法较为普遍。本文拟重点探讨这些常用试验方法的技术特征与相关仪器的开发应用现状，供业内人士参考。
1 涂层耐磨性的试验方法
涂层耐磨性系指涂层表面抵抗某种机械作用的能力，通常采用砂轮研磨或砂粒冲击的试验方式来测定，它是使用过程中经常受到机械磨损的涂层的重要特征之一，而且与涂层的硬度、附着力、柔韧性等其它物理性能密切相关。国内外常用的涂层耐磨性试验方法及其主要技术特征如表 1 所示。
表 1 涂层耐磨性试验方法及其主要技术特征
1.1 旋转磨擦橡胶轮法 (Taber 试验 )
国际标准 ISO 7784 ． 2--97 规定用旋转磨擦橡胶轮法测定涂层的耐磨性，即在旋转盘转速为 60r ／ min 、加压臂承载一定负荷的规定试验条件下，采用嵌有金刚砂磨料的硬质橡胶磨擦轮磨耗涂层表面，其耐磨性可分别以经规定研磨转数研磨后涂层质量损耗 ( 失重法 ) 的平均值或以磨损某一厚度涂层所
需的平均研磨转数 ( 转数法 )2 种方法表示与评价。二者相比较，失重法对试样的称重精度要求严格，但它不受涂层厚薄的影响；而转数法测定时直观方便，不需称重，但对涂层研磨厚度的测量要求甚严。国家标准 GB ／
T1768--79(89) 中规定的方法与仪器虽然工作原理与其相同，但未对旋转盘转速作明确规定，而且试验结果只以经规定研磨转数研磨后的涂层质量损耗( 失重法 ) 的单一方法表示。旋转磨擦橡胶轮法可广泛用于涂层、镀层和金属、非金属材料的耐磨性试验，但是用作研磨的橡胶砂轮需要经常修整和适时更新。
1.2 落砂冲刷试验法
ASTMD 968 — 93 规定用落砂耐磨试验器测定有机涂层的耐磨性，即采用规定产地的天然石英砂作磨料，通过试验器导管从一定高度自由落下，冲刷试样表面，以磨损规定面积的单位厚度涂层所消耗磨料的体积 (L) ，并通过计算耐磨系数来评价涂层的耐磨性。采用这种试验方法，天然砂磨料的选择将对试验结果产生直接影响，因此对砂粒的硬度、粒度和几何形状要求严格。国家标准 GB/T 5237.5 — 2000 规定采用符合 GB/T 178 — 77 标准要求的标准砂作磨料。应当指出，在采用落砂冲刷试验法的上述 2 项标准中，尽管都采取了主要技术参数完全相同的耐磨性试验器，但由于所用天然砂磨料的粒度不同，因而同性流出体积为 2L 磨料的流速成并不相同，前都规定为 21 ～ 23.5s ，后者规定为 16 ～ 18s 。
1.3 喷砂冲击试验法
ASTM D 658 － 81(86) 规定用鼓风磨蚀（喷砂）试验测定有机涂层的耐磨性，这种方法是通过调节气泵输出压力，使试验器喷管处的空气流速为
0.07m 3 /min ，以保证每分钟平均喷出（ 44 ± 1 ） g 的金刚砂束冲击涂层，并以磨损规定面积的单位厚度涂层所消耗磨料的质量 (g) ，通过计算其耐磨系数来评价涂层的耐磨性。因此必须按标准规定选用粒度范围为 75 ～ 90 μm 的碳化硅作磨料，而气源输出压力和磨料的均一喷速成为影响试验结果的决定因素。
1.4 往复运运磨耗试验法
ISO 8251 － 87 和 JIS H 8682 都规定了用磨擦轮磨耗试验机测定铝和铝合金阳极氧化膜的耐磨性。这种试验方法是在规定的试验条件下，使涂镀层与胶接在磨擦轮外缘上的研磨砂纸作平面往复运动，每双行程后磨擦轮转动一小角度（ 0.9 o ），经规定的若干次研磨后，以涂层厚度（μ m ）或涂层质量（ mg ）的减少，并通过计算其磨损阻力评价涂层的耐磨性。由于该方法的试验条件易于控制，而无其它方法所存在的诸如磨轮修整、老化，砂流速率、砂束形状等较难控制的问题，因而试验结果的重复性较好，而且除涂镀层外，这种方法已广泛用于塑料、橡胶和金属材料的耐磨性试验。
2 涂层耐磨性的测试仪器
涂层耐磨性试验方法标准的制订，统一和规范了不同材料的检测手段与质量要求，也为各种制式耐磨性试验仪器的开发研制提供了必须遵循的设计依据。表2 列举了国产典型耐磨性试验仪器的主要技术特征。
表 2 国产涂层耐磨性试验仪及其主要技术特征
技术特征
型号名称功能用途执行技术标准
主要技
术参数
结构特点制造商
JM － IV 型磨耗仪用于家具漆、
人造板、建筑
装饰材料表面
的耐磨性测定
GB/T4893.8 －
85
GB/T17657 －
99
GB/T1768 －
79(89)
GB/T15036.2
－ 2001
转盘转速 :0 ～
90r/min
试样规格 : φ 100mm ×
φ 6.2 mm × 3 mm
橡胶砂轮 : φ 50mm ×
φ 16mm × φ 12.7 mm
齿轮箱传动、无级
调速，或满足多项
标准对不同转速的
要求；采用可设定、
记数仪表记数与显
示；依据不同试样
可采取不同材料的
研磨砂轮
上海现
代环境
工程技
术有限
公司
QMX 型漆膜耐磨性试验机用于测定各种
漆膜，大理石
等建筑装饰材
料表面的耐磨
性
ISO 7784.2 －
97
GB/T 1768 －
79(89)
转盘转数:(60 ± 2)
r/min
试样规格 : φ 100mm ×
φ 7mm × 3 mm
橡胶砂轮 : φ 50mm ×
φ 16mm × φ 12.7 mm
砂轮硬度:(50 ±
5)IRHD
荷重砝码 : 250g ，
500g ， 750g
齿形带传动，双输
出轴结构，采用工
作转数设定、键入，
自动记数与显示装
置，吸尘采用负压
调频，根据需要调
控吸尘量
天津市
建筑仪
器试验
机公司
QML 型落砂涂层耐磨性试验机用于铝合金建
筑材表面氟碳
漆膜耐磨性的
测试
ASTM D 968 －
93
GB/T 5237.5 －
2000
量具容积 : 2L
漏斗角度 :60 o
导管内径 : φ 19mm
仪器由机架、料斗、
导管和试样架四部
件组成：导管下管
口距涂层表面
25mm ，测试面与导
管成 45 o角；磨
导管高度 : 914mm 试样架角度 :45 o 料自由下落，其流速为 16 ～ 18s 内流出 2L
PMJ － 1 型平面磨耗试验机测定各种涂
层、电镀层、
铝合金阳极氧
化膜及金属材
料的耐磨性
ISO 8251 － 87
JIS H 8682
试样台行程 : 30mm
磨擦轮步进角 :0.9 o /
行程
研磨砂纸规格:(12 ×
158)mm
荷重精度:400 ± 8gf
重复测量误差: ≤ 15%
主机由试样安装
台、磨擦轮、加载
机构和计数器四部
件构成；试样安装
台采用了曲柄滑块
机构，加载机构采
取了垂直流动导轨
设计
沈阳仪
表工艺
研究所
2.1 JM － IV 型磨耗仪
JM － IV 型磨耗仪的突出特点是旋转盘采取无级变速，其转速可在 0 ～90r ／ min 范围内任选，因此能满足多项技术标准对不同转速的试验要求，而且根据不同的试样可选用不同橡胶轮宽度和不同材料配比的研磨砂轮，从而拓宽了应用领域。
2.2 QMX 型漆膜磨耗试验机
该仪器采用齿形带传动，因而质量轻、工作噪声小；由于采取了双输出轴
结构，可同时研磨双试样，提高了工作效率；另外，采用负压为 1.5 ～ 1.6kPa 的调频吸尘装置，吸尘量可根据实际需要加以调控。
上述两规格磨耗仪，其试验原理同属旋转磨擦橡胶轮法，因此又都共同面
临橡胶砂轮的加工质量和安装性能对涂层耐磨性测试精度的影响。应用实践表明，研磨砂轮的橡胶硬度、含金刚砂比例及其均匀性，以及因磨轮偏摆导致磨耗槽宽窄、深浅的变化，都将直接影响规定研磨转数后涂层的失重。应当指出，通常一项试验方法标准的制定，仅适用于某一类材料试样的磨耗试验，这是因为不同标准所规定的转盘轴心线与磨耗轮中心线的间距不同，因而切削角不同，导致磨槽宽窄不一，失重不同。
关于橡胶砂轮的修整，当采用砂轮修整机的金刚石修整刀时，其进刀量必
须适度，以防止砂轮边缘破损，而砂轮修整机主轴的径向跳动势必影响其修整直线度。当研磨砂轮的直径小于 45mm 时，应予报废更新。为保证试验精度，同
一转盘上的两只砂轮经成对同时修整后应各复原位，并通过调节平衡砝码使加压臂自身恒重。
2.3 QML 型落砂涂层耐磨性试验机
采用该仪器测定有机涂层的耐磨性，是在选用标准规定其粒度范围的天然砂磨料并控制在 16 ～ 18s 内流出 2L 的前提下，使砂束内心正好落在试样表面被划定的Φ 25mm 圆形区域中心，是保证试验精度的关键，为此每隔一定时间应检查仪器导管的校准线，标准砂束的下落位置。当标准砂使用 50 次后，应予更新，而且每次试验完毕将漏斗和挡板遗留的砂粒清理干净。
2.4 PMJ —重型平面磨耗试验机
该仪器应用往复运动磨耗试验原理，要求试样尺寸为 (80 ～ 110)mm × (50 ～ 70)mm × (1 ～ 2)mm ；磨擦轮胶接砂纸尺寸为 12mm × l 58mm ，其粒度可分别为 W40( 用于硝基漆磨耗试验 ) 和 280 # 碳化硅研磨纸 ( 用于铝合金氧化膜磨耗试验 ) 。
实践表明，应用该仪器必须注意如下事项：一是磨擦轮的轴心线应与试样安装台面平行，即要保证磨擦轮磨耗时在整个 12mm 的宽度内与试样表面紧密接触，而无任何间隙；二是砂纸要平直贴实地粘在整个轮缘上，不得歪扭；三是磨耗试验时应保证磨擦运动平稳，不可超负荷运行，如出现抖动现象，应减少磨擦轮与试样间的负荷或改用粒度较小的砂纸。
涂层耐磨性试验方法与测试仪器 作者：振作来源：发布：2006-5-8 文章摘要:摘要：叙述了国内外常用的涂层耐磨性试验方法及其主要技术特征，介绍了国产涂层耐磨性试验仪器的开发应用现状。耐磨性。由此可见，各种材料耐磨性的优劣对于评价和控制产品质量至关重要，因而在经济上占有举足轻重的 关键字:耐磨技术标准测定 摘要：叙述了国内外常用的涂层耐磨性试验方法及其主要技术特征，介绍了国产涂层耐磨性试验仪器的开发应用现状。 关键词：涂层；耐磨性；试验方法；测试仪器 磨损是致使材料破坏，失效的形式之一。据有关文献报导，对我国冶金矿山，农机、煤炭、电力和建材 5 个工业部门的不完全统计，每年由于磨损而需要补充的配件达 10 6 t ，价值 15 ～ 20 亿元。由此可见，各种材料耐磨性的优劣对于评价和控制产品质量至关重要，因而在经济上占有举足轻重的地位。 迄今，工业发达国家对于不同材料均有相应的磨损试验方法，如日本工业标准 JIS H8503 规定了有关金属镀膜耐磨性试验方法；JIS H8615 叙述了铬电镀层的耐磨性试验；又如美国材料试验协会标准 ASTM D 968 — 93 和 ASTM D 658 — 81(86) 分别规定用落砂法和喷砂法测定有机涂层的耐磨性；而在国际标准— 97 中则采用旋转磨擦橡胶轮法测定色漆和清漆的耐磨性；在 IS08251 — 87 和 JIS H8682 中均规定用磨擦轮磨耗试验机测定铝和铝合金表面阳极氧化膜的耐磨系数。我国已有国家标准 GB ／ T1768 — 79(89) 《漆膜耐磨性测定法》，近年又在 GB ／— 2000 中规定用落砂耐磨试验机测定铝合金建筑型材表面氟碳漆膜的耐磨性。综上所述，不难看出，目前国内外涂料镀层耐磨性试验，方法多样，各具特色。尽管对于上述各种试验方法及其应用性能的评价人们在认识上不尽相同，但就多项检测手段的开发和推广应用来说，仍以采用旋转磨擦橡胶轮法、落砂法和喷砂法较为普遍。本文拟重点探讨这些常用试验方法的技术特征与相关仪器的开发应用现状，供业内人士参考。 1 涂层耐磨性的试验方法 涂层耐磨性系指涂层表面抵抗某种机械作用的能力，通常采用砂轮研磨或砂粒冲击的试验方式来测定，它是使用过程中经常受到机械磨损的涂层的重要特征之一，而且与涂层的硬度、附着力、柔韧性等其它物理性能密切相关。国内外常用的涂层耐磨性试验方法及其主要技术特征如表 1 所示。 表 1 涂层耐磨性试验方法及其主要技术特征
改善UV涂料耐磨、耐擦伤性能的措施 漆膜的耐磨性与耐擦伤性虽然在理论上有明显区别，但在涂料工程师的手中，要想把二者完全区分开来仍然比较困难，漆膜抗擦伤性能的测试结果往往包含了磨耗的问题。因此，下面将UV木板涂料耐磨性与耐擦伤性的改善手段一起讨论。综合起来，提高竹木地板UV 涂料耐磨性、耐擦伤性的手段大致可总结为如下几条： ·选用耐磨性、耐擦伤性较强的主体树脂； ·有利的光固化工艺（高的光强、惰性气氛）； ·有助于克服表面氧阻聚的助剂（活性胺）； ·添加耐磨无机填料（二氧化硅粉、氧化铝粉末、纳米无机填料等）； ·添加助剂（偶联剂、硬质蜡、含氟表面活性剂、改性聚硅氧烷助剂等）。 （1）确定树脂的耐磨、耐擦伤性在调制UV木地板涂料时，选用什么样的主体树脂是首先需要考虑的问题之一，除了成本、固化速率、硬度等比较基本的因素外，各种树脂所具有的耐磨性如何是大家不得不考虑的问题。比较大型的UV树脂制造商在这方面做了很多基础性的工作。Sartomer公司在2002年发布的一份报告中，给出了几种代表性树脂的耐磨性研究结果。所考察的树脂包括较为普通的环氧丙烯酸酯（CN120）、脂肪族聚氨酯丙烯酸酯（CN963E75）以及5种CN2000系列的聚酯丙烯酸酯；混合稀释单体由DPGDA、1，3-丁二醇双丙烯酸酯、3EOTMPTA（SR454）组成；光引发剂为KIP 100F。树脂、混合稀释单体、光引发剂以50:46:4的比例调配。涂膜充分辐照固化后，采用泰伯尔CS17法测试漆膜耐磨耗性能，负载1000g，每旋转500周，测定膜失重（mg单位）。磨耗测试结果如图5-9所示。 该测试显示，在摩擦旋转圈数较低时，各种磨耗损失较为接近，无明显送别。随摩擦圈数
黄原胶(Xanthan Gum)的特性、生产及应用 许多微生物都分泌胞外多糖，它们或附着在细胞表面，或以不定型粘质的形式存在于胞外介质中，这些胞外多糖对于生物体间信号传递、分子识别、保护己体免受攻击、构造舒适的体外环境等方面都发挥着重要的作用。这些分泌的多糖结构各异，其中一些有着优良的理化性质，已为人类广泛应用。对于仍不为人类所知的绝大多数多糖，人们试图通过相关的多糖结构问的相互比较，推断出构效关系，从而人为地主动修饰、构造多糖，以满足应用的需要。其中，黄原胶是人类研究最为透彻、商业化应用程度最高的一种。． 1 黄原胶的结构 黄原胶(xanthan gum)是20世纪50年代美国农业部的北方研究室(Northern Re． gional Research Laboratories，NRRL)从野油菜黄单孢菌(Xanthomonas campestris)NRRLB一1459发现了分泌的中性水溶性多糖，又称为汉生胶。黄原胶由五糖单位重复构成，如图1，主链与纤维素相同，即由以13—1，4糖苷键相连的葡萄糖构成，三个相连的单糖组成其侧链：甘露糖一葡萄糖一甘露糖。与主链相连的甘露糖通常由乙酰基修饰，侧链末端的甘露糖与丙酮酸发生缩醛反应从而被修饰，而中间的葡萄糖则被氧化为葡萄糖醛酸，分子量一般在2×10。～2×10 D之间。黄原胶除拥有规则的一级结构外，还拥有二级结构，经x一射线衍射和电子显微镜测定，黄原胶分子问靠氢键作用而形成规则的螺旋结构。双螺旋结构之间依靠微弱的作用力而形成网状立体结构，这是黄原胶的三级结构，它在水溶液中以液晶形式存 在¨。 2 黄原胶的性质 黄原胶的外观为淡褐黄色粉末状固体，亲水性很强，没有任何的毒副作用，美国FDA于1969年批准可将其作为不限量的食品添加剂，1980年，欧洲经济共同体也批准将其作为食品乳化剂和稳定剂。由其二级结构决定，黄原胶具有很强的耐酸、碱、盐、热等特性。黄原胶最显著的特性是其控制液体流变性质的能力，它即便在低浓度时也可形成高粘度的、典型的非牛顿溶液，具有明显的假塑性(即随着剪切速率的增大，其表观粘度迅速降低)。溶液粘度的影响因素还包括溶质浓度、温度(既包括黄原胶的溶解温度，又包括测量 时的溶液温度)、盐浓度、pH值等，现分别简述之。 2．1 温度的影响黄原胶溶液的粘度既受测量时溶液温度的影响，也受溶解温度的影响。如下图2a所示，像大多数溶液一样，(在同平剪切力下测定)黄原胶溶液的粘度随溶液的温度(T )的升高而降低，且此变化过 程在10"C～80T：完全可逆。
江苏徐州室外管网专项 施 工 方 案
室外管网施工方案 一、工程概况 徐州绿地·世纪城二期室外管网工程位于徐州市东区，与东苑居住区相邻，是综合雨、污水管、热力管、消防高、低压排管、煤气管及电力、电信、有线排管为一体的住宅小区室外综合管网。本工程由上海绿地徐州置业有限公司投资兴建，上海建科监理咨询有限公司监理；其中二期201、202、205～210＃楼室外雨、污水管及消防路基由徐州绿地项目部承建。 本工程室外标高－0.090m，相当于黄海高程32.500m 。雨、污水排水管采用双壁波纹塑料管，承插接口，管径及长度见下表： 管径 排水管 DN150DN200DN300DN400 雨水管(m) S4 未统 计 187298.568 污水管(m) S4233．08673290.1 ——— — 雨水管(m) S8——— — 19.5406.5159.5 污水管(m) S8——— — 110152.587 （注：1、庭院内DN150雨水管另统计；2、上述管道数据只供临时参考，不作为决算依据） 本工程所采用雨、污水检查井、化粪池选用情况及施工方法如下： 总路、消防大路（宽≥4m）：窨井盖加混凝土圈；铸铁井框，复合材料井盖（甲供）；管道d≤400mm采用Φ700的圆形砖砌检查井（混凝土井圈做法和流槽做法参见图集号02S515－10、02S515－19）；d＞400mm采用Φ1000的圆形砖砌盖板式检查井（混凝土井圈、井座做法和流槽做法参见图集号02S515-12）,井座井盖Φ700。 小区内各号房出户连接管：采用500×500mm直线砖砌
检查井（图集号02S515-94）,井座井盖500×500mm。 庭院内收水井为300×400，盖子为甲供产品，做法同室外雨污水管网中雨水收水井。 庭院外雨水井500×500mm，盖子为甲供，做法同室外雨污水管网中检查井。 雨水进水口：采用400×300mm砖砌收水井，砖墙厚120mm，落底30cm。 化粪池：采用YH圆桶型整体玻璃钢材质，普通型（甲方另发包）。在路中间的，施工时根据实际情况统一调整设在道路旁边，便于今后管理，清掏；化粪池前后各增设一个圆形检查井，用Φ700井座井盖。 转角部位增加检查井，具体数量由现场施工需要确定。化粪池最小覆土厚度为0.3m，最大覆土厚度不宜超过1m；外壁距离建筑物外墙净距不小于5m； 设通气管，通气管设置的位置由化粪池清喳口及观察口的侧壁接出，接至下游检查井内；进、出水端设置检查井。 本工程所采用的检查井，除室外明沟底部检查井混凝土井盖(带孔眼或箅子过滤)由施工单位负责制作，其余均由建设单位提供（甲供），具体情况见下表： 井座井盖（甲供产品） 名称 形 状 规格适用于产品型号 雨污水 井盖圆 形Φ700 沥青路雨污水 JF802－Φ700 化粪池化粪池 隔油池商业街隔油池 雨污水 井盖 方 形500×500 各号房前后小路雨 污水 JF802-500× 500 雨水箅子300×450路边集水井 JF802-300× 450 草坪井500×500草坪JF802-500×
黄原胶生产工艺 黄原胶是由D 一葡萄糖、D 一甘露糖、D 一葡萄糖醛酸、乙酸和丙酮酸组成“五糖重复单元”, 结构聚合体, 分子摩尔比为28 : 3 : 2 : 17: 0 .5 1 一0. 63 。黄原胶分子一级结构由p 一1, 4 键连接的D 一葡萄糖基主链与三糖单位侧链组成, 其侧链由D 一甘露糖和D 一葡萄糖醛酸交替连接而成。黄原胶分子侧末端含有丙酮酸, 其含量对黄原胶性能有很大影响, 在不同溶氧条件下发酵所得黄原胶, 其丙酮酸含量有明显差异。一般,溶氧速率小, 其丙酮酸含量低 生产工艺 工艺流程为: 菌种摇瓶扩大培养发酵罐发酵提取干燥粉碎成品包装 1. 1 生产菌株 黄原胶生产菌株为黄单抱菌属几个种, 目前工业化生产用菌株主要是甘蓝黑腐病黄单孢杆菌(亦名野油菜黄单胞菌) , 直杆状,宽0. 4 林n l ~ 0. 7 林m ,有单个鞭毛, 可移动,革兰氏阴性, 好氧。19 61 年Je an e S 等首先从甘蓝黑腐病斑中分离出甘蓝黑腐病黄单抱杆菌, 赵大建等在19 8 6 年也得到编号为N . K 一01 甘蓝黑腐病黄单抱杆菌。此外, 菜豆黄单胞菌、锦葵黄单胞菌和胡萝卜黄单胞菌亦可作为发酵菌种。 1. 2 培养基组成及优化 1.2.1 培养基 固体培养基：蔗糖2g，蛋白胨0.5g，酵母粉0.2g，琼脂2g，水100mL。 种子培养基：蔗糖2g，蛋白胨0.5g，酵母粉0.2g，水100mL。 发酵培养液：蔗糖5g，蛋白胨0.5g，0.3g，碳酸钙0.3g，磷酸二氢钾0.5g，硫酸镁0.25g，硫酸亚铁0.025g，柠檬酸0.025g，水100mL。 1.3 试验方法 1.3.1 平皿培养 取Φ9cm的培养皿，倒入25mL固体培养基，30℃培养4d~8d。 1.3.2 啤酒糟处理 啤酒糟（取自江苏食品职业技术学院啤酒实训中心）用自来水洗涤2次，烘干
室外管网施工方案 工程概况： 1、本工程为武汉蔡甸区住宅∕酒店项目B地块A标段，工程地址位于马鞍山南路与知音湖大道交界处，B地块A标段总共由9栋双拼住宅（D13~D21号楼），5栋联排住宅(T9~T13号楼)以及一栋18层住宅（H-1号楼）组成，共274户。总建筑面积55992.953平米，其中地上55313.753平米，地下679.2平米。 2、根据业主要求整个住宅小区的多、高层住宅（H-1）的生活和消防加压泵房集中设置于本高层住宅楼地下室内，且全部采用变频供水设备供水。 3、本工程从马鞍山南路市政供水管上开口引入两路DN150给水管供本工程消防用水，另引入一路DN150给水管供生活用水，一路DN50供18层地下室内物业管理生活用水。水压值结合本工程地势高差可供室外消防用。小区排水采用雨污分流、废污合流。雨水排至后官湖、废污水排至市政路上的预留排水管检查井。
室外管道施工工艺： 本工程室外埋地部分给水管采用HDPE管热熔连接，非埋地部分管道采用铝合金衬塑管，采用专用曲线弹性管件热熔式连接。室外消防管道采用内外热镀锌钢管，用焊接或法兰连接并采用两布三油做防腐；室外消火栓由室外环状市政给水管网供给，在室外环状给水管网上沿路均匀布置若干个室外消火栓，室外消火栓距路边0．5米，其间距不大于120米且满足距离消防水泵接合器15~40米的要求；室外水景给水系统横支管道采用PE管道，热熔式连接，横支管道到取水点用的竖管用PVC-U管，管接口采用专用胶水粘接。给水管道过马路时须穿镀锌钢管保护；室外排水管道采用双壁波纹管，橡胶圈柔性接口，雨水由雨水口、管道汇集后分三个出口采用DN700的混凝土管排至后官湖，路面雨水口接雨水检查井采用DN200平壁波纹管，坡度0．01；单体出户雨水接雨水检查井采用DN150雨水管，最小坡度0．03；污水经管网收集后，需经三格钢筋混凝土化粪池处理后排至市政污水管道。化粪池施工详见03S702。室外强电管群采用PVC管，接口用专用胶水粘接，管埋深不小于500 mm根据建设单位要求所有管线在过车道处必须采用热镀锌钢管并做防腐处理埋地敷设，管壁厚不小于2mm，管埋深不小于700 mm；管群如穿越树池处埋深不低于1米。电缆及钢管埋在道路下与道路平行敷设时埋深1.5米,与道路交叉时埋深1.0米。室外管线敷设需按照规范
国产涂层耐磨性试验仪器的开发应用现状 (2008-4-1 8:47:31) 68人次浏览磨损是致使材料破坏，失效的形式之一。据有关文献报导，对我国冶金矿山，农机、煤炭、电力和建材 5 个工业部门的不完全统计，每年由于磨损而需要补充的配件达 10 6 t ，价值 15 ～20 亿元。由此可见，各种材料耐磨性的优劣对于评价和控制产品质量至关重要，因而在经济上占有举足轻重的地位。 迄今，工业发达国家对于不同材料均有相应的磨损试验方法，如日本工业标准 JIS H8503 规定了有关金属镀膜耐磨性试验方法； JIS H8615 叙述了铬电镀层的耐磨性试验；又如美国材料试验协会标准 ASTM D 968 — 93 和ASTM D 658 — 81(86) 分别规定用落砂法和喷砂法测定有机涂层的耐磨性；而在国际标准 ISO7784.2 — 97 中则采用旋转磨擦橡胶轮法测定色漆和清漆的耐磨性；在 IS08251 — 87 和 JIS H8682 中均规定用磨擦轮磨耗试验机测定铝和铝合金表面阳极氧化膜的耐磨系数。我国已有国家标准 GB ／ T1768 — 79(89) 《漆膜耐磨性测定法》，近年又在 GB ／ T5237.5 — 2000 中规定用落砂耐磨试验机测定铝合金建筑型材表面氟碳漆膜的耐磨性。综上所述，不难看出，目前国内外涂料镀层耐磨性试验，方法多样，各具特色。尽管对于上述各种试验方法及其应用性能的评价人们在认识上不尽相同，但就多项检测手段的开发和推广应用来说，仍以采用旋转磨擦橡胶轮法、落砂法和喷砂法较为普遍。本文拟重点探讨这些常用试验方法的技术特征与相关仪器的开发应用现状，供业内人士参考。 1 涂层耐磨性的试验方法 涂层耐磨性系指涂层表面抵抗某种机械作用的能力，通常采用砂轮研磨或砂粒冲击的试验方式来测定，它是使用过程中经常受到机械磨损的涂层的重要特征之一，而且与涂层的硬度、附着力、柔韧性等其它物理性能密切相关。国内外常用的涂层耐磨性试验方法及其主要技术特征如表 1 所示。
泰伯磨损机测定有机涂料抗耐磨性的标准试验方法该试验标准时根据固定设计D4060下发行。以下设计的数字表示最初设定时间或上次修改时间（如果修改的情况下），括号里的数字表示上次重新审批时间。 上标则表示自上次修订或重新审批的编辑修改。 1范围 1.1 这种测试方法涵盖了这种有机材料与硬质表面如金属面板磨损产生的阻力的测定。 1.2 由于这种测试方法的再现性差，它应该仅限于测试耐磨性值这一个实验时使用。耐磨性量化能够显著提高实验室间的协同。 1.3 在确定涂料厚度时，除了mils通常认定标准的数值是以SI为单位的。括号中给出的值仅供参考。 Mil：密耳，1mil=0.0254mm 1.4 本标准与ISO7784-2类似（但不是技术上）。 1.5 本标准并非旨在解决所有与使用有关的安全问题，它只是为了在使用前建立适当的安全和健康措施，并确定规章限制的适用性。 2 参考文献 2.1 ASTM标准 D823测试面板上的薄膜厚度均匀的油漆、清漆及相关产品的试验 D968有机涂层的耐磨性下降磨料的试验方法 D1005使用千分尺的有机涂层干膜厚度测量的测试方法 D2240橡胶物业硬度试验方法 D3924规范环境调节和试验的涂料，清漆，喷漆和相关材料 D7091适用于有色金属和非磁性涂层干膜厚度的无损测量的实践，不导电涂料适用于有色金属 2.2 其他标准 ISO7784-2 色漆和清漆--测定耐磨损-第2部分：旋转摩擦橡胶轮法 3 术语 3.1 具体到本标准的条款的定义： 3.1.1耐磨性可以表示为以下几个方面 3.1.2磨损指数：每磨损1000次的重量损失。
3.1.3重量减小量：在指定的周期数重量减少的毫克数。 3.1.4 每密耳的周期数：磨损1密耳厚度有机涂料需要的圈数。 4 测试方法概要 4.1将有机涂料均匀的涂在刚性平面上，并在固化后，放在加力旋转砂轮摩擦表面。 4.2 耐磨损性是指在指定数目的磨损周期的重量损失，从而得到每个周期的重量损失，或者磨损一定厚度需要的周期数量。 5 意义和使用 5.1 制造和使用过程中，在基片上的涂料层经过磨损而被损坏。这种测试方法在评价附着材料的耐磨性是有效的。在测试方法D968中，这种方法与下降磨料值的测试有很大的相关性。 5.2 对于某些材料，在泰伯磨损试验中可能随着砂轮的研磨特性变化而变化。根据加入有机涂料的类型和试验片，砂轮有可能发生变化（即，堵塞）所以必须依据测试试样的涂层结合试验情况，频繁的清理砂轮表面。要确定是否需要清理砂轮表面，须绘制每50个周期的总重量损失图。在500次循环之前，如果显示一个负的斜率，该斜率变化点确定砂轮表面的清理频率。 6 设备 6.1 泰伯磨石机由以下部分组成： 6.1.1 一个水平旋转平台，包括一个橡胶垫，夹紧板，和固定试样的螺母。 6.1.2 一个需要110v/60Hz转速为72±2 r/min或230v/50Hz 转速为62±2 r/min的电机带动的高速旋转转盘。 6.1.3 一对连接着砂轮和辅助设备的旋转臂，并且在每个砂轮上施加200g,500g或1000g的变化载荷，配置为125g或175g的辅助设施可以降低施加在试样上的载荷，可以选择性的使用辅助设备。 注1：不使用辅助设备或配重，旋转臂须使每个砂轮对样本保持250g的载荷（车轮本身的质量不包括在负载内）。 6.1.4 一个配有拾取管的真空抽吸系统。在实验过程中，用该系统抽去试样表面的摩擦生成的碎片和颗粒。真空拾取管嘴的高度应是可调的，拾取管开口应为8毫米（5/16英寸）的直径。试验开始时，真空系统开始操作。 6.1.5 旋转平台上安装一个计数器，用来记录运转的周期数（转数）。 6.2 砂轮：根据需要采用型号为CS-10或CS-17的弹性砂轮，有其他特殊约
黄原胶的性能与应用领域 5.1 黄原胶的性能 黄原胶是一种类白色或浅黄色的粉末，是目前国际上集增稠、悬浮、乳化、稳定于一体，性能较为优越的生物胶。分子侧链末端含有丙酮酸基团的多少，对其性能有很大影响。黄原胶具有长链高分子的一般性能，但它比一般高分子含有更多的官能团，在特定条件下会显示独特性能。它在水溶液中呈多聚阴离子且构象是多样的，不同条件下表现出不同的特性，具有独特的理化性质。 5.1.1 悬浮性和乳化性 黄原胶因为具有显著的增加体系黏度和形成弱凝胶结构的特点而经常被用于食品或其它产品，以提高O/W乳状液的稳定性。但麻建国的研究发现，只有黄原胶的添加量达到一定量后，才能得到预定的稳定作用。在黄原胶质量分数小于0.001%时，试验体系的稳定性变化不大；质量分数在0.01%--0.02%时样品底部富水层出现，但体系无明显分层；质量分数大于0.02%时，乳状液很快分层。只有当质量分数超过0.25%时，黄原胶才能起到提高体系稳定性的作用。 5.1.2 水溶性和增稠性 黄原胶在水中能快速溶解，水溶性很好，在冷水中也能溶解，可省去繁杂的加热过程，使用方便。 吉武科等在25℃下，用NDJ-1型旋转黏度计6r/min时测得质量分数0.1%、012%、0.3%、0.7%、0.9%的黄原胶黏度分别为100mPa·s、480mPa·s、1300mPa·s、5400mPa·s 和8600mPa·s。从测试结果看出，黏度随浓度的递减而不成比例地降低，且质量分
数0.3%是高低黏度的分界点。 多其他胶类在质量分数为0.1%时，黏度几乎为零。由此可见，黄原胶具有低浓度高黏度的特性。 5.1.3 流变性 即触变性或假塑性，黄原胶的水溶液，在受到剪切作用时，黏度急剧下降，且剪切速度越高，黏度下降越快，如6r/min时质量分数0.3%的黄原胶黏度为1300mPa·s，而60r/min时黏度仅为400mPa·s，还不到原来的1/3，当剪切力消除时，则立即恢复原有的黏度。剪切力和黏度的关系是完全可塑的。当黄原胶与纳米微晶纤维素复配时，能在水中形成高强度的全天然生物胶，其触变性变得更强。 5.1.4 热稳定性和酶稳定性 一般的多糖因加热会发生黏度变化，但黄原胶水溶液的黏度在10℃--80℃几乎没有变化，即使低浓度的水溶液在很广的温度范围内仍然显示出稳定的高黏度。黄原胶溶液在一定的温度范围内(-4℃--93℃)反复加热冷冻，其黏度几乎不受影响。 通常的微生物酶类或工业酶类，如蛋白酶、纤维素酶、果胶酶或淀粉酶对黄原胶没有作用。 5.1.5 酸、碱、盐稳定性 黄原胶溶液对酸、碱十分稳定，在酸性和碱性条件下都可使用。在pH2--12黏度几乎保持不变。 虽然当pH值等于或大于9时，黄原胶会逐渐脱去乙酰基，在pH小于3时丙酮酸基也会失去。但无论是去乙酰基或是丙酮酸基对黄原胶溶液的黏度影响都很小。即黄原胶溶液在pH2--12黏度较稳定，所以对于含高浓度酸或碱的混合物，黄原胶是一个很好的选择。 在多种盐存在时，黄原胶具有良好的相容性和稳定性。它可在质量分数为
中科院深海所配套职工生活园区 室 外 管 网 施 工 方 案 编制： 审核： 海南第一建设工程有限公司 2017年3月1日
目录 第一章编制依据 (3) （一）施工图 (3) （二）主要图集、标准、规程、规范： (3) （三）施工现场条件 (3) 第二章工程概况 (4) 第三章施工部署 (4) （一）工程目标 (4) （二）施工部署 (4) （三）施工准备工作 (5) 第四章主要分部分项工程施工方案 (5) （一）测量放线 (5) （二）土方开挖 (6) （三）土方回填 (7) （四）砌筑工程 (7) （五）水暖工程 (8) （六）电力工程 (10) （七）电讯工程 (11) 第五章施工计划及保证措施 (11) （一）施工总体安排 (11) （二）保证工期的管理措施 (11) 第六章安全文明施工及保证措施 (12) （一）安全目标 (12) （二）安全技术措施和保证制度 (13) （三）文明施工措施 (13)
中科院深海所配套职工生活园区 室外管网施工方案 第一章编制依据 （一）施工图 建设单位提供、建筑设计院设计的施工图,景观工程施工图。 （二）主要图集、标准、规程、规范： 1、图集：室外工程标准图集 2、标准、规范： （1）《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 （2）《给水排水管道施工及验收规范》 GB50268-2008 （3）《给水排水构筑物施工验收规范》 GB50141-2008 （4）《电气装置安装工程电缆线路施工及验收规范》 GB50168-2006 （5）《建筑电气工程施工质量验收规范》 GB50303-2002 （6）《城镇供热管网工程施工及验收规范》 CJJ28-2004 （7）《工业金属管道工程施工及验收规范》 GB50235-97 （8）《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98 （9）《工程测量规范》 GB50026-2007 （三）施工现场条件 场地为坡地、南北高低差17m、部分管网穿过砼挡土墙、开挖层为强风化岩、中风化岩、硌石较多
汽车用密封条耐磨性试验规范
汽车用密封条耐磨性试验规范 1范围 本标准规定了汽车用密封条植绒和涂层耐磨性的技术要求和试验方法。 本标准适用于汽车密封条（玻璃呢槽密封条、内外水切密封条和海绵胶密封条）植绒和涂层的耐磨性试验。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 QC/T 711 汽车密封条植绒耐磨性试验方法 GB/T 21282 汽车密封条耐磨耗试验 3仪器及设备 3.1摩擦试验机 摩擦试验机应具有可往复运动的试验平台、固定摩擦刀具和试样的装置、自动计数和预设摩擦次数等功能。推荐选用频率（往复移动次数）可调，行程可调的摩擦试验机。图1为摩擦试验机工作示意图。 图1 3.2摩擦刀具 3.2.1刀具材料 常用的摩擦刀具推荐使用金属（CrWMn工具钢加工）和钢化玻璃。 3.2.2刀具结构 常用的摩擦刀具结构及其规格尺寸见图2和表1
图2 刀具规格刀头宽度曲率半径负荷（刀具+附加砝 码） 通用零件及部位 金属刀具1号（7.9±0.2)mm (0.16～0.18）mm 500g 植绒密封条底部金属刀具2号（2.8±0.2)mm (0.16～0.18）mm 250g 植绒密封条唇部玻璃刀具（4±0.2)mm R10/R6 3000g 涂层密封条底部玻璃刀具（4±0.2)mm R10/R6 1500g 涂层密封条唇部 金属刀具3号 （3±0.2)mm 半圆形，精加工表 面粗糙度0.8后镀 铬处理 R15 按图纸要求压缩 海绵胶密封条涂层 部位 4试样及试样坏境 4.1 试样 4.1.1 如无特殊要求，从不同的挤出半成品或成品上截取3个试样。试样表面不应有裂纹或其它缺陷，如缺绒、绒毛聚集、涂层脱落、橘皮或颜色差异等。为保证试样厚度均匀平整，可以对截取的试样非植绒和涂层表面进行机械加工。 4.1.2 如无特殊要求，试样的规格尺寸见表2。海绵胶密封条试样取样长度为100mm。 项目 部位 唇部底部 长度90～150 90～150 宽度8～10 4～6 4.1.3 试样在试验前，应在温度为（23±2）°C、相对湿度为（50±5）%的环境下至少停放24h,试样在放置期间不得受压。 5试验 5.1 植绒耐磨性试验 5.1.1 根据试验要求，选择相应的摩擦刀具、附加砝码及相应的配件，并将它们安装到摩擦试验机上。安装时需保证摩擦刀具及其附加砝码的负荷均匀的施加到被摩擦的试样表面。
黄原胶的生产及应用探讨 综述了以玉米淀粉为原料黄原胶的生产过程，黄原胶的主要性能及其在食品、化工等行业中的应用，不断提高其经济价值。 關键词：淀粉黄原胶生产应用 黄原胶，又称黄胶、汉生胶、黄单细胞多糖，是人类研究最深、商业化应用程度最高、以碳水化合物为主要原料，用野油菜黄单胞杆菌，经微生物有氧发酵制取的胞外多糖。由于其独特的剪切稀释性质，良好的增稠性，理想的乳化稳定性，对酸、碱、热、反复冻融的高度稳定性以及对人体的完全无毒害等许多优越的特性，而在食品、石油、医药、日用化工等十几个领域有着极其广泛的应用。 一、黄原胶的生产 1.培养基 黄单孢杆菌产生黄原胶常用的培养基是：以葡萄糖、蔗糖或玉米淀粉等为碳源，以蛋白质、鱼粉、豆粉或硝酸盐为氮源，加KH2PO4、MgSO4、CaCO3等无机盐和Fe2+、Mn2+、Zn2+等微量元素，以及生成促进剂谷氨酸、柠檬酸等合成。 2.生产工艺 ①发酵液处理：通过使用离心、过滤、酶处理、次氯酸盐氧化、过滤及超滤浓缩等方法进行处理，除去黄原胶中的杂质与活性菌体。②沉淀反应：用钙盐、铝盐、季铵盐或酸沉淀法制取。③过滤沉淀物并进行洗涤。④干燥、粉碎、筛分、成品包装。 2.1工业级黄原胶的生产 提取工业级黄原胶，首先要经过灭菌处理，对活菌细胞灭杀，然后直接干燥，主要采用喷雾或滚筒干燥的方法，但是，这些方法会由于发酵液中水分含量高而加大能量的消耗，且降低成品的颜色与纯度，还增加成本；此外，还可以使用沉淀法，用钙盐、铵盐等使黄原胶发酵慢慢沉淀，见图1。 10%NaOH水溶液2%GaCI2水溶液↓ ↓ 发酵液→调PH值→盐析→过滤→干燥→粉碎→包装→成品 图1钙盐沉淀法生产流程因其产品附加值低，市场用受到限制，因此国内一般发展食品级黄原胶。 2.2食品级黄原胶的生产
室外管网施工方案
室外管网施工方案 一、工程简介 本工程为中国联通晋城分公司综合楼、办公楼、生产楼工程的室外管网系统，包括室外排水、室外采暖及室外给水工程（生活给水和消防给水）。整个场地大部分为岩石，，其余部分为素土及回填土，具体情况根据现场施工确定。 二、施工准备 为了优质快速建设好该工程，应认真做好以下各方面的准备工作，确保实现计划目标。 施工准备工作，①在项目技术主管主持下，施工工长、质检员认真熟悉图纸、设计说明，查找相关标准图集，做好技术准备工作。②为保证整个现场充分的临时供水，使管网简洁化、规范化，根据施工总平面布置图，结合工程的用水特点及要求，本室外工程临时供水分别在化粪池和消防水池处设置水龙头，消防水池和化粪池能够储备水，以保证施工用水。供水管道均采用PVC 复合管，粘胶连接。③本工程的所有三级箱由现场需要进行设置，但所有三级箱均为"一机一闸、一漏一箱"进行电力控制。动力和照明在二级箱处分开设置，三级箱处严禁动力、照明用电混合使用。本工程的临设照明用电采用铜芯线沿墙明敷；施工现场照明用电在地面以下的均采用36V以下安全电压进行供电，在地面上的照明用电采用三芯线电力电缆进行供电，以达到用电安全、可靠。④生产设备、相关的施工材料有序有计划的运到施工
现场，保证施工人员的数量，按预定工期完成任务。 三主要工程项目的施工方案、施工方法 1雨污水管道施工 ①施工工序 施工准备→测量放线→土石方开挖→沟槽清理（平整）→管道垫层→管道安装→管道连接→检查井砌筑→管道试验→土方回填夯实 ②测量放线 在现场内建立高程测量控制网，管道标高按设计坡道，每10m 计算一个标高点，严格控制标高，保证各个管道能够按设计标高铺设，根据设计图纸检查井井号，放出管道中心线，根据高程差按开挖边坡推算两侧开挖宽度。并用石灰粉或滑石粉撒出两侧开挖范围线，以指导沟槽开挖施工。待沟槽开挖至设计高程时，采用坐标法放样。定出检查井中心位置，并用木桩做好标记；并在两侧增设保护桩，以便检查井施工及管道安装过程中进行复核。 ③沟槽开挖（包括土石方） 本工程室外污水管道管径为DN200的钢筋混凝土管道，雨水管道为DN300的钢筋混凝土管，院内部分为机械开挖，院内最后一个检查井至市政污水井之间市政管道管线较多，采用人工开挖。平均深度在0.85~1m左右，土质较好，且多为石方，开挖的时候
室外管网施工注意事项- 所有雨污管材及其配件均需符合设计图纸及国家规定的产品质量要求，出厂厂家产品合格证及压力试验经检验合格后方可使用。 一、管材使用安装前，应仔细检查在装卸运输过程中有无损伤，如发现破损裂口、变形等缺陷管材，应及时剔除。 二、检查井与管道连接宜采用柔性填料密封的柔性接头，具体构造按设计要求进行。 三、开挖沟槽、做基础应注意： 1、沟槽槽底宽宜按管材外径加0.6m采用。 2、沟槽开挖时应做好排水措施，防止槽底受水浸泡。 4、基础应夯实，表面要平整。管道基础的接口部位应预留凹槽以便接口操作。凹槽长度宜为0.4-0.6m，深度宜为0.05m-0.1m，宽度宜为管材外径的1.1倍。 5、现场需复合垫层标高 四、下管 槽深不大时，可由人工抬管入槽，槽深大于3m时，可用非金属绳溜管入槽。严禁用金属绳索勾住两端管口或管材自槽边翻滚入槽内。 五、接口作业 橡胶安装位置应在插口第二与第三波纹之间槽内，安装密封圈的数量视设计要求而定，当采用两只密封圈时建议两密封圈之间隔一个波纹。接口前应先将承口插口内外表面清理干净，在插口套入密封圈，并在承口内工作面和橡胶圈表面涂上润滑剂（一般用肥皂水即可），插入方向为水流方向，对准承口中心线用人力
或设置木档板用橇棍将被安装的管材徐徐插入承口内直至底部。接口完成后，随即用相同土质把预留凹槽入填筑密实。承插口管安装应将插口顺水流方向，承口逆水流方向，由下游向上游依次安装。管道应直线敷设，相邻两节管道轴线的允许转角一般不得大于2度。为防止接口合拢时已排设的管道轴线位置移动，须采用稳管措施。可采用编织袋内灌满砂，封口后压在已排设管道的顶部，其数量视管径大小而定。管道接口后，应复核管底深度和轴线，使其符合要求，如出现位移、悬浮、拔口现象，应返工处理。粘接固化方可回填。 六、回填土时应注意 1、腋角部位先应用中砂、粗砂填实。 2、基础部位开始到管顶槽以上0.7m范围内，必须采用人工回填。 3、管顶0.7m以上可采用机械管道轴线两侧，同时回填，夯实。质量验收 管道密闭性检验1、管道敷设完毕且检验合格后应进行管道密闭性检验。2、管道密闭性检验应按井距分隔，长度不宜大于1KM，带井试验。
##小区室外管网施工方案 第一章 工程概述 一.工程概况: 重庆某某地产发展有限公司某某?该工程二组团位于高新区高石水库旁,占地面积约90亩,建筑面积约5万平方米,工程由重庆市某某低产发展有限公司开发,由重庆某某建筑工程公司承建,由重庆市某某监理公司监理，二组团室外管网及道路工程量约:雨污水管网4000米,给水管约1500米,组团道路约6500平方米,工程质量要求达到国家质量验收合格标准. 二.自然条件及地质情况 1.某某?该工程二组团,地形条件基本平整,地质条件主要为页岩挖 方区和回填区域,地质条件较好. 2.管网工程中污水支管网以南高北低走向,主管网以西东低走向. 三.工程特点 1.施工中必须与各部门相互协调，合理布局，统筹安排。 2.施工中应加大技术投入力度，科学地组织，精心施工，合理安排，科 学管理。
3.工期短，质量高，根据业主要求和场地现场情况，需加强人力，物力 和财力的投入。 4.该工程全部采用人工开挖的方式进行。 5.施工区域内沟槽地下水和雨水集水，采用集水坑降水处理。 6.雨污水管的断面施工严格按照《重庆市下水道图集》和图集02S515， 04S519严格执行。 第二章 施工组织机构和施工部署 第一节组织机构 在该工程建设指挥工程部和该工程二组团工程项目部的领导和协作下，组织有针对性的专业施工人员，合理安排施工工序，作业流程，控制施工进度.质量.安全.文明施工等施工环节。 项目部经理（某某某） ――（某某某）―――→技术负责人管网施工班组长（某某某）设备施工班组长（某某某）
材 料 员 （某某某）（某某）（某某某）（某某某）（某某 某） 若在施工过程中，工程项目有所调整，另行调整管理机构。 第二节主要施工方案选择 一.沟槽开挖与回填 由于本工程土石方施工的特殊性，沟槽开挖以人工为主，遇石方不爆破。土方开挖采用自然放坡的方式进行。 沟槽的回填均采用人工回填,在雨污管以上1000mm采用细土回填，回填土进行分层夯实，其压实度根据现场情况，穿越小区道路的 地方应达到96﹪以上，管沟穿越绿化带和其他不承重部位，压实度 可相对减少。 施工过程中挖方区的土须全部外运，不能用于管沟回填；该部份管沟回填须借土回填。 二.管道基础施工
I C S11.040.40 C35 中华人民共和国医药行业标准 Y Y/T0988.15 2016 外科植入物涂层第15部分:金属热喷涂涂层耐磨性能试验方法 C o a t i n g s o f s u r g i c a l i m p l a n t s P a r t15:T e s tm e t h o r d f o r a b r a s i o n r e s i s t a n c e t e s t i n g o fm e t a l l i c t h e r m a l s p r a y c o a t i n g s 2016-03-23发布2017-01-01实施
目 次 前言Ⅲ 1 范围1 2 术语和定义1 3 试验方法1 4 意义和应用1 5 仪器设备2 6 试验样品2 7 步骤2 8 计算3 9 报告3 附录A (资料性附录) 基本原理5
前言 Y Y/T0988‘外科植入物涂层“分为以下部分: 第1部分:钴-28铬-6钼粉末; 第2部分:钛及钛-6铝-4钒合金粉末; 第3部分~第10部分:(预留); 第11部分:磷酸钙涂层和金属涂层拉伸试验方法; 第12部分:磷酸钙涂层和金属涂层剪切试验方法; 第13部分:磷酸钙二金属和磷酸钙/金属复合涂层剪切和弯曲疲劳试验方法; 第14部分:多孔涂层体视学评价方法; 第15部分:金属热喷涂涂层耐磨性能试验方法三 本部分为Y Y/T0988的第15部分三 本部分按照G B/T1.1 2009给出的规则起草三 本部分使用重新起草法参考A S T M F1978 2007‘泰伯磨耗仪法测试金属热喷涂涂层耐磨性能“编制三 本部分与A S T M F1978 2007的技术性差异如下: 删除A S T M F1978 2007中的第2章二第11章和第12章; 将附录X1改为附录A,内容不变; 删除与磨耗仪品牌相关的内容三 请注意本文件的某些内容可能涉及专利三本文件的发布机构不承担识别这些专利的责任三 本部分由国家食品药品监督管理总局提出三 本部分由全国外科植入物和矫形器械标准化技术委员会(S A C/T C110)归口三 本部分起草单位:国家食品药品监督管理局天津医疗器械质量监督检验中心二国家食品药品监督管理局医疗器械技术审评中心三 本部分主要起草人:董双鹏二张述二张路二焦永哲二刘斌二张家振二郭晓磊三

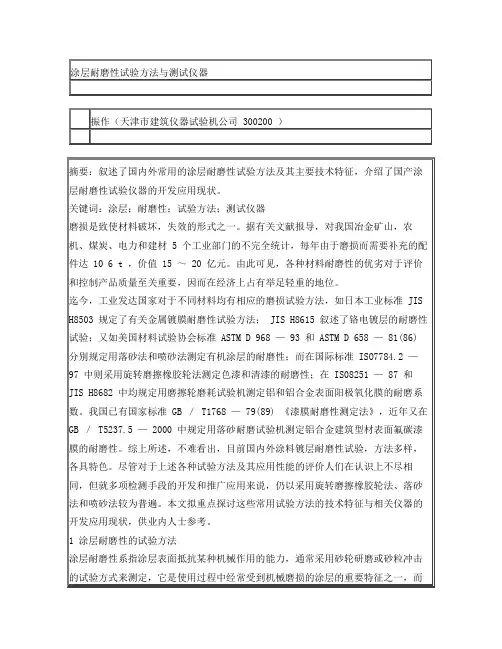

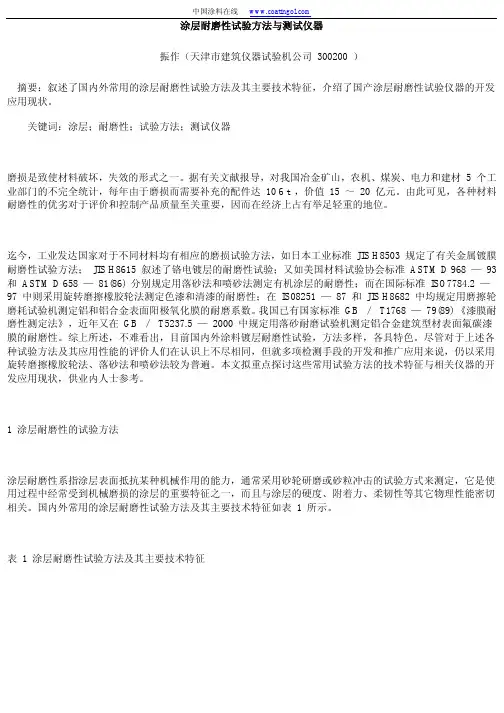

涂层耐磨性试验方法与测试仪器 振作（天津市建筑仪器试验机公司300200 ） 摘要：叙述了国内外常用的涂层耐磨性试验方法及其主要技术特征，介绍了国产涂层耐磨性试验仪器的开发应用现状。 关键词：涂层；耐磨性；试验方法；测试仪器 磨损是致使材料破坏，失效的形式之一。据有关文献报导，对我国冶金矿山，农机、煤炭、电力和建材5 个工业部门的不完全统计，每年由于磨损而需要补充的配件达10 6 t ，价值15 ～20 亿元。由此可见，各种材料耐磨性的优劣对于评价和控制产品质量至关重要，因而在经济上占有举足轻重的地位。 迄今，工业发达国家对于不同材料均有相应的磨损试验方法，如日本工业标准JIS H8503 规定了有关金属镀膜耐磨性试验方法；JIS H8615 叙述了铬电镀层的耐磨性试验；又如美国材料试验协会标准ASTM D 968 —93 和ASTM D 658 —81(86) 分别规定用落砂法和喷砂法测定有机涂层的耐磨性；而在国际标准ISO7784.2 —97 中则采用旋转磨擦橡胶轮法测定色漆和清漆的耐磨性；在IS08251 —87 和JIS H8682 中均规定用磨擦轮磨耗试验机测定铝和铝合金表面阳极氧化膜的耐磨系数。我国已有国家标准GB ／T1768 —79(89) 《漆膜耐磨性测定法》，近年又在GB ／T5237.5 —2000中规定用落砂耐磨试验机测定铝合金建筑型材表面氟碳漆膜的耐磨性。综上所述，不难看出，目前国内外涂料镀层耐磨性试验，方法多样，各具特色。尽管对于上述各种试验方法及其应用性能的评价人们在认识上不尽相同，但就多项检测手段的开发和推广应用来说，仍以采用旋转磨擦橡胶轮法、落砂法和喷砂法较为普遍。本文拟重点探讨这些常用试验方法的技术特征与相关仪器的开发应用现状，供业内人士参考。 1 涂层耐磨性的试验方法 涂层耐磨性系指涂层表面抵抗某种机械作用的能力，通常采用砂轮研磨或砂粒冲击的试验方式来测定，它是使用过程中经常受到机械磨损的涂层的重要特征之一，而且与涂层的硬度、附着力、柔韧性等其它物理性能密切相关。国内外常用的涂层耐磨性试验方法及其主要技术特征如表1 所示。 表 1 涂层耐磨性试验方法及其主要技术特征
- -- 延庆区综合大厦外立面装修改造 室外管网 施 工 方 案 编制人：编制日期： 审核人：审核日期： 审批人：审批日期： 八达岭金宸建筑
目录 一、工程概况 (03) 二、编制依据 (03) 三、施工准备 (03) 四、测量放样 (03) 五、管道沟槽开挖施工方法 (03) 六、安装与敷设 (05) 七、灌水通水试验 (09) 八、沟槽回填 (09) 九、安全应急措施 (10)
一．工程概况 室外管网包括给水、暖气、污水、雨水管线，给水采用球墨铸铁管，橡胶圈柔性接口，外刷热沥青2遍，采用200--300的砂垫层基础。室外给水管道敷设相对标高为-1.500。 室外消防：建筑室消火栓系统、自动喷淋系统采用临时高压给水系统，由室外消防泵房消防加压泵和消防水池满足，由楼顶高位水箱及增压稳压设备满足；室外消火栓系统采用低压给水系统。建筑室消火栓用水量为30L/s，室外消火栓系统用水量40L/s，自动喷淋用水量30L/s。室外消火栓保护半径150米，布置间距不大于120米，距建筑物大于5m，距路边小于2m。环状管网上设阀门，保证检修同时关闭的消火栓不多于5个。室外埋地消防加压管道采用钢丝网骨架塑料（聚乙烯）复合管材，电熔连接，与阀门连接采用法兰。 室外采用雨、污分流制，污水经过化粪池处理后进入市政污水管网。排水管道为高密度聚乙烯双壁波纹管，弹性密封圈承插接口：基础采用10cm的砂垫层，管道铺设完毕后，回填砂超出管顶300mm后回填素土分层夯实，化粪池采用玻璃钢化粪池，清掏周期90天，污水定额115m3/d。 雨水计算暴雨强度采用地区暴雨强度公式，雨水管道接市政管道，通过马路的管道采用非开挖拉管工艺。排水管道为高密度聚乙烯双壁波纹管，弹性密封圈承插接口：基础采用10cm的砂垫层，回填砂超出管顶300mm后回填素土分层夯实。检查井采用砖砌检查井，井底设置导流槽，雨水系统中支、干管交接处雨水井设置沉砂池。
