煤气加压机维护检修标准1 总则
1.1 主题内容与适用范围
1.1.1 本规程规定了罗茨鼓风机的检修周期与内容，
质量标准。试车与验收、维护与故障处理。
1.1.2本规程适用于常用的罗芡鼓风机。
1.2 编写依据
HGJ1023一79化工厂罗茨式鼓风机维护检修规程。
日本大晃罗芡鼓风机维护、检修和安装企业标准
2检修周期与内容
检修周期(见表1)
根据状态监测结果及设备运行状况，可适当调整检修周期
2,2检修内容
2.2.1 小修项目
2．2．1．1 清理转子表面灰垢，检查各部位间隙。
2．2，1．2 检查轴承箱。齿轮箱油位，补充或更换润滑油。2．2．1．3 清理油箱过滤器和进．出口冷却水管。
2．2．1．4 紧固螺栓。
2：2．1。5 调整皮带松紧或检查联轴器对中。
2．2．2 中修项目
2．2．2．1 包括小修项目。
2．2．2．2清洗检查轴承，轴套。
2．2．2．3清洗检查传动齿轮、凋节齿轮及各零部件。2．2．2．4检查调整或更换各部位密封。
2．2．2．5测量、调整各部位间隙。
2．2．2．6清理气体过滤器。
2．2．2．7清洗检查润滑系统。
2．2．2．8校验安全阀、自控装置，
2．2．3大修项目
2．2．3．1包括中修项目。
2．2．3．2检查主轴．机壳、齿轮及前后墙板。
2．2．3．3检查主．从动转子，必要时进行动，静平衡试验和探伤。2．2．3．4校正机座水平。
3 检修与质量标准
3．1 拆卸前准备
3．1．1 掌握风机运行情况，并备齐必要的图纸资料，
3．1．2 备齐检修工具，量具。起重机具，配件及材料。
3．1，3 切断电源，工艺处理符合安全检修条件：
3．2 拆卸与检查
3．2．1 从风机上拆下所有附件，检查转子之间、转子与侧壁之间间隙。
3．2．2 拆卸联轴节或皮带轮，检查弹性圈或三角皮带。3．2．3 拆卸齿轮箱，检查齿面及调节齿轮螺栓。
3．2．4 拆卸轴承、轴承箱，检查油封、轴承。
3．2．5 拆卸密封部件，检查迷宫套、动、静环、O形圈等密封零部件。
3．2．6 拆墙板，检查墙板、转子。
3．3 检修质量标准
3．3．1．机体
3．3．1．1 机体应无损伤、裂纹。
3．3．1．2 机体安装水平度为0.04mm／m。
3．3．2 转子
3．3．2．1 转子表面应无砂眼、气孔、裂纹等缺陷。3．3．2．2 转子端面圆眺动值不大于0.05mm。3．3．2．3 转子进行静平衡或动平衡校验。
3．3．3 转子之间间隙、转子与机壳、墙板的间隙应符合表2规定
表2 mm
3．3．4 轴
3．3．4．1 轴表面应光滑无磨痕及裂纹等现象。3．3．4．2 轴颈的圆柱度不大于轴径公差之半。3．3．4．3 轴的同轴度为0.03mm／m。
3．3．5 联轴器或v型皮带
3．3．5．1 联轴器
a．联轴器的对中，径向圆跳动不大于0.06m m，端面圆跳动不大干0.05mm。
b．联轴器安装的轴向间隙应符合表3。
3．3．5．2 V型皮带
a．皮带的张紧力w适度或如表4；在L的中心位置朝垂直于皮带的方向加力W，使这点的挠度达到=0.016L m m，
则所加力W应符合表4。
b．皮带槽中心线偏差不大干0.05mm/100mm。
3．3．6 轴承
3．3．6．1 滚动轴承
a．滚子体与滚道表面应无磨痕、麻点、锈蚀。
b．滚动铀承内圈与轴采用H7／k6配合，轴承座与轴承
外圈采用H7／h6配合。
c．滚动轴承安装必须紧靠在轴承肩或轴肩垫上。
d．热装轴承温度不大于100℃，严禁用直接火焰加热。3．3．6．2 滑动轴承
a．刮研后瓦面印迹均匀，一般不小于2 ~ 3点/cm2，其接触角一般为60 ~ 90o。
b．轴承顶间隙见表5
c. 侧间隙为顶间隙的1／2。
d. 轴承衬与轴承衬背应接触良好，接触面积一般在60％
以上。
3．3．7 密封装置
3．3．7．1 V型环与轴的过盈尺寸一股为0.1mm。3．3．7．2 迷宫式密封轴套两瑞的平行尺度不大于0.01m，密封环座与轴套的轴向间隙一般为0.2~0.5m m。
3．3．7．3 机械密封组装后，住密封动环部位对轴中心线径
向跳动不得大于0.06m m。
3．3．8传动
3．3．8．1 齿轮用键固定后径向位移不超过0.02mm。3．3．8．2 齿表面接触沿齿高不小于50 %，沿齿宽不小于
70 %。
3．3．8．3 齿顶间隙取0.2 ~ 0.3模数，侧间隙应符合表6规定。
4．1 试车前准备
4．1．1 检查检修己录，确认数据合格。
4．1．2 点动电机，确认旋转方向正确。
4．1．3 流道内不得有焊渣等硬杂颗粒。
4．1．4 将润滑油注入齿轮箱和副油箱中，油面应到达油位
指示计的刻度线。
4．1．5 接通冷却水和密封油进、出管路，并检查不得有漏
水、漏油现象。
4．1．6 按旋转方向手动盘车检查有无异常现象。
4．1．7 仪表指示准确、好用。
4．2 试车
4．2．1 无负荷运转半小时后，停车检查工作间隙悄况是否
有变化，若无变化就逐渐将排气阀阀门关小，切不可突然加
载到额定压力，并注意排气压力计上的压力值，排气压力不
可超过标准的规定值，每升一次压运转4h，试车24h。4．2．2 转子运转无杂音，振动情况符合SHS 01003—92《石油化工旋转机械振动标准》。
4．2．3 轴承温度应符合：对滚动轴承不大干70oC，对滑动轴承不大于65oC。
4．2．4 冷却水、密封油、润滑系统应畅通不漏。
4．2．5 轴封部位应无泄漏。
4．2．6 安全阀、自控装置、压力调节器好用。
4．2．7 出口温度、风压及电流符合规定。
4．3 验收
4．3．1 连续运转24h，各项技术指标均达到设计值或满足生产需要。；
4．3．2 设备达到完好标准。
4．3．3 检修记录齐全准确。按规定办理验收手续。
5 维护与故障处理
5．1 日常维护
5．1．1 检查机壳温度有无异常温升。
5．1．2 定时检查轴承温度，做好记录：
5．1．3 定时检查是否有摩擦或振动。
5．1．4 定时检查润滑油位。
5．1．5 定时检查吸、排气压力。
5．1．6 定时检查电机负荷。
5，1．7 定时检查冷却水管是否畅通。
5．1．8 定期巡检并做记录。
5．2 常见故障与处理(见表7)
附加说明：
煤气加压机维护检修标准1 总则 1.1 主题内容与适用范围 1.1.1 本规程规定了罗茨鼓风机的检修周期与内容， 质量标准。试车与验收、维护与故障处理。 1.1.2本规程适用于常用的罗芡鼓风机。 1.2 编写依据 HGJ1023一79化工厂罗茨式鼓风机维护检修规程。 日本大晃罗芡鼓风机维护、检修和安装企业标准 2检修周期与内容 检修周期(见表1) 根据状态监测结果及设备运行状况，可适当调整检修周期 2,2检修内容 2.2.1 小修项目 2．2．1．1 清理转子表面灰垢，检查各部位间隙。 2．2，1．2 检查轴承箱。齿轮箱油位，补充或更换润滑油。2．2．1．3 清理油箱过滤器和进．出口冷却水管。 2．2．1．4 紧固螺栓。 2：2．1。5 调整皮带松紧或检查联轴器对中。 2．2．2 中修项目 2．2．2．1 包括小修项目。 2．2．2．2清洗检查轴承，轴套。 2．2．2．3清洗检查传动齿轮、凋节齿轮及各零部件。2．2．2．4检查调整或更换各部位密封。 2．2．2．5测量、调整各部位间隙。 2．2．2．6清理气体过滤器。 2．2．2．7清洗检查润滑系统。 2．2．2．8校验安全阀、自控装置， 2．2．3大修项目 2．2．3．1包括中修项目。 2．2．3．2检查主轴．机壳、齿轮及前后墙板。 2．2．3．3检查主．从动转子，必要时进行动，静平衡试验和探伤。2．2．3．4校正机座水平。 3 检修与质量标准 3．1 拆卸前准备 3．1．1 掌握风机运行情况，并备齐必要的图纸资料， 3．1．2 备齐检修工具，量具。起重机具，配件及材料。
3．1，3 切断电源，工艺处理符合安全检修条件： 3．2 拆卸与检查 3．2．1 从风机上拆下所有附件，检查转子之间、转子与侧壁之间间隙。 3．2．2 拆卸联轴节或皮带轮，检查弹性圈或三角皮带。3．2．3 拆卸齿轮箱，检查齿面及调节齿轮螺栓。 3．2．4 拆卸轴承、轴承箱，检查油封、轴承。 3．2．5 拆卸密封部件，检查迷宫套、动、静环、O形圈等密封零部件。 3．2．6 拆墙板，检查墙板、转子。 3．3 检修质量标准 3．3．1．机体 3．3．1．1 机体应无损伤、裂纹。 3．3．1．2 机体安装水平度为0.04mm／m。 3．3．2 转子 3．3．2．1 转子表面应无砂眼、气孔、裂纹等缺陷。3．3．2．2 转子端面圆眺动值不大于0.05mm。3．3．2．3 转子进行静平衡或动平衡校验。 3．3．3 转子之间间隙、转子与机壳、墙板的间隙应符合表2规定 表2 mm 3．3．4 轴 3．3．4．1 轴表面应光滑无磨痕及裂纹等现象。3．3．4．2 轴颈的圆柱度不大于轴径公差之半。3．3．4．3 轴的同轴度为0.03mm／m。 3．3．5 联轴器或v型皮带 3．3．5．1 联轴器 a．联轴器的对中，径向圆跳动不大于0.06m m，端面圆跳动不大干0.05mm。
离心风机维护检修规程－
————————————————————————————————作者: ————————————————————————————————日期: ?
离心风机维护检修规程 资料整理:王发财 １.总则 1.1适用范围 １.1.1本规程规定了离心式风机的设备完好标准、检修周期与内容、检修与质量标准、试车与验收、检修安全与环保注意事项、维护与故障处理。 1.1.2本规程适用于石油化工离心式通风机和离心式鼓风机。 1.2设备结构概述 离心式风机由机壳、转子组、轴承和轴承箱等部件构成,有透平驱动及电机驱动等型式。 1.３编制依据 GB 50２７5—1９98 压缩机、风机、泵安装施工及验收规范 HGJ 10２4—79 化工厂离心通（鼓）风机维护检修规程 设备生产厂家提供的技术资料和使用说明书 ２.设备完好标准 ２.1零部件 2.1.1主、辅机的零、部件完整齐全,质量符合技术要求。 2.１．2电流、温度、压力等仪表和控制、调节装置完整齐全、灵敏正确。 2.1．3风机基础、基座稳固可靠，紧固和连接螺栓齐全、牢固，无松动。 2.1．4管道、阀门、支架、管卡等安装合理、牢固完整、标志分明。 2．1.５转子轴向窜量及各部间隙符合技术要求和规范。 2．1．6防腐、保温完好,符合技术要求。 2.2运行性能 2．２.1设备运转平稳，无异常振动和噪音,电机温升和电流未超过允许值。２．2.2设备达到设计能力,能满足生产需要, 2.2．3润滑油及冷却系统正常，油温、油压、油质符合设计值和规范要求。 2.３技术资料 2.３.1设备的设计、制造、检验、安装、验收等技术文件和档案资料齐全。2．３．２设备操作规程、维护检修规程齐全。
305单元 计算机编码：01－001 检修验收确认 作业人员： 机修车间技术员： 设备使用单位：
000检修前准备； 010办理施工作业票和作业风险评估表； 状态卡 100拆除罗茨风机出口连接管线； 110断开机泵联轴节，连轴器检查对中；（对于皮带传动的拆除皮带、拆卸皮带轮）； 120拆开入口过滤网、过滤器； 130拆开齿轮大盖检查端盖状况； 140拆下齿轮检查情况； 150拆开轴承箱； 160拆下机械密封、迷宫密封或填料密封检查； 170拆卸“8”字转子； 200清理风机壳内部物料或结垢； 210清洗检查轴承箱； 220清理检查齿轮箱； 230清理检查“8”字转子磨损情况；
240清理检查气体过滤器； 250检查效验安全系统、控制装置和压力调节装置；260清理检查机械密封、迷宫密封或填料密封； 270检查润滑系统、水冷却系统； 280检查连轴器或皮带轮。 300回装前的确认； 310“8”字转子查安装； 320机械密封、迷宫密封和填料密封的检查、装配；330轴套的检查、装配； 34轴承的检查、装配； 350齿轮检查装配； 360机盖和轴承压盖检查安装； 400联轴节检查连接螺栓及弹性圈； 410对于皮带传动的皮带轮需要拉线或直尺方法 500现场清扫； 510罗茨风机试车和验收。
动作卡 000B-［］检修前准备； 001B-［］查阅停机前泵各部位振动值，轴承温度。 002B-［］查阅上次检修资料和有关图纸，准备检修作业规程。 003B-［］检修施工的时间安排已经确定。 004B-［］检修施工的人员安排已经确定（车间从上到下建立完整的质量体系，保证人员齐全到位，分工明确，责任到人。）。 005B-［］检修所需的零配件和相应的材料已备齐。 006B-［］检查检修专用工具和经检验合格的量具、器具已备齐（使用前后都有专人负责保管。量具必须检验合格）。 007B-［］检修施工的主修人员、检修进度及检修原因、项目已经确定。 签字B（） 010办理施工作业票及办理作业风险评估报告； 011B-［］施工作业票已按规定程序办理审批好。
罗茨鼓风机维护检修规程 （试行） 盐湖海纳化工有限公司
目录 1．目录 (1) 2．总则 (2) 3.规程适用范围 (2) 4.检修周期和检修内容 (3) 5.罗茨鼓风机常见故障、原因及处理方法 (9) 6.主要零部件的检修技术 (5) 7.试车与验收 (12)
. 一． 总则 本规程适用于我车间罗茨鼓风机的维护检修使用。本规程规定了罗茨风机完好标准、鼓风机的维护、检修周期与检修内容、检修方法与质量标准、试车与验收。 二． 规程适用范围 参照原化学工业部颁发的《罗茨鼓风机维护检修规程》(HG25011－91)及制造厂提供的使用说明书等有关资料，编制本规程。 本规程适用于盐湖海纳化工股份有限公司输送气体介质的罗茨鼓风机(以下简称为“罗茨风机”或“风机”）的维护检修。罗茨风机的附属设备如齿轮油泵等按各自的维护检修规程进行维护和检修。具体内容如下： 1、结构简述 罗茨鼓风机由机壳、转子组件、轴承和齿轮箱等主要部件组成， 由电动机直接驱动，或由皮带传动机构间接驱动 。
2 、完好标准 2.1 零、部件 2.1.1零、部件完整，齐全，符合图样。 2.1.2 各部连接螺栓螺母齐全满扣，连接牢固，无锈蚀，螺栓丝扣外1～3扣。 2.1.3 安全防护装置齐全可靠。 2.1.4 压力表、温度计等装置灵敏准确，并定期校验。 2.1.5 阀门及附属管线安装合理，涂色符合规定。 2.1.6 基础坚固完整。 2.2 运行性能 2.2.1 油路畅通，润滑良好，油质符合规定，实行“五定”、“三级过滤”。 2.2.2 压力、流量平稳，各部位温度正常，电流稳定。 2.2.3 运转平稳，无异常振动、杂音。 2.2.4 达到设备铭牌出力或查定能力。 2.3 技术资料 2.3.1 设备档案齐全，各项数据填写及时、准确；设备档案应包括如下内容： 2.3.1.1 风机的出厂合格证、质量证明书，开箱检验记录； 2.3.1.2 风机的安装、验收记录； 2.3.1.3 风机的设备履历卡片及运行、检测、检修、验收、缺陷
. 引风机检修工艺规程 7.1 设备简介及主要参数、结构： 7.1.1 简介： 引风机规格：AN37e6(V19+4°)静叶可调轴流式风机。我厂选用二台×50%容量，并联运行，双吸入口导叶可调，轴流式风机。引风机所输送的介质为高温烟气，因高温，对风机结构、材料都有较高的要求。因烟气中含硫等有害气体对风机将产生腐蚀，因此，引风机设计时规定有最低及最高温度范围。考虑到磨损因素，引风机的转速要比送风机低，并选择耐高温、耐腐蚀的材料或在叶片易磨损部位堆焊硬质合金。离心式风机的优点是结构简单，运行可靠，在额定负荷时效率最高。但其缺点是体积庞大，低负荷时效率大幅下降，我厂采用静叶可调轴流式风机正是考虑这一点。 7.1.2 设备主要参数： 引风机 型式AN静叶可调轴流式数量2台 型号AN40e6(V19+4°)流量（TB/BMCR）656/541(m3/s) 入口静压 （TB/BMCR） -4184.3/-3347.5Pa静压（TB/BMCR）/ Pa 入口全压 （TB/BMCR） -3926/-3172Pa全压（TB/BMCR）5401/4321 Pa 入口温度（TB/BMCR）150/143℃ 入口密度 （TB/BMCR） 0.748/0.750 kg/m3 出口烟温（TB/BMCR）/ 转速740r/min 全压效率（TB/BMCR）83.8/86.8 % 轴功率（TB/BMCR）4181/2677kW 叶片可调范围-750～30O叶片共1级 19片 叶轮外径4000mm轴承型式滚动轴承 轴承润滑方式油脂润滑轴承冷却方式冷却风机强制冷却旋转方向逆时针（从电机侧看）制造成都电力机械厂引风机电机 型号YKK1000-8功率5000 kW 额定电压10000 V 额定电流332 A 额定转速747 r/min 绝缘等级 F 防护等级IP54 制造上海电气集团上海电机厂有限公司 引风机电机油站 型号XYZ－16GF 油箱容积0.63 m3工作压力0.3 Mpa 公称流量16 L/min 供油温度≤42 ℃ 冷却水压力0.2～0.3 Mpa 冷却水量 1.8 m3/h
①送交热力工作票 ②三方确认安全措施 2、罗茨风机设备解体 ①拆下罗茨风机皮带防护罩梅花扳,解下三角皮带,用拉马拉下皮带轮,取下消声器,梅花扳,吊罗茨风机到工作场所,放尽前后油箱内的润滑油,用梅花扳取下油箱,甩油盘,用螺丝顶出轴座和轴承取下调整片,取出轴座。 ②拆罗茨风机的安全罩螺栓,拆轴器螺栓和拆电动机底脚螺栓,吊出电动机,用拉马拉出轴器取下键。拆罗茨风机底脚螺栓和出口法兰螺栓,吊下罗茨风机。 ③先将罗茨风机油箱内的润滑油放在油桶内,放尽后,用拉马拉出轴器。 ④拆罗茨风机前轴承盖螺母,取下轴承压盖,拆轴承调节螺栓,取下调节片,用螺栓顶出轴承座和轴承,然后卸出轴承和挖出骨架封圈。 ⑤拆罗茨风机后油箱螺栓。取下油箱,拆同步齿轮螺母,取下垫圈和同步齿轮,注意要做好标记之后方能取下同步齿轮。 ⑥拆罗茨风机轴承螺母,取下止动垫圈,拆轴承座螺栓,取下调整片,用二支稍长的螺栓,对称顶出轴承座和轴承(注意在顶前后轴承座时二支顶螺栓用力要一致,以防轴承座受力不均后顶碎轴承座。 ⑦将前后拆出的零件放在二只油盘内,不要将前后零件混淆。 ⑧拆罗茨风机前、后墙板时要注意安全,不要将主轴和从轴上的密封碰坏。然后将主动转子和从动转子从机壳取下,拆下来的零件要做好标记。 ⑨将拆下来的零部件用柴油一一清洗干净,轴承要用汽油清洗干净,清理齿轮箱、机壳、叶轮时不准用回丝,要用刀口布揩干净,不符合要求的零部件要更换。 3、罗茨风机设备的清洗和检查 ①检查罗茨风机主、从动叶轮和主、从动轴的情况(一般情况叶轮不拆下来),叶轮和轴有无磨损和弯曲及裂缝现象。 ②检查罗茨风机轴承磨损情况,将清洗干净的同步齿轮一一检查有无断裂和磨损严重。如有断裂或有裂纹,及轮齿发光现象,则要更换同步齿轮。 ③检查罗茨风机的后墙板和机壳有无磨损,有无裂纹,如磨损严重或有裂纹则要求更换。 ④检查罗茨风机前后轴承座有无损坏,如有损坏，则要更换轴承座。 4、将检查过或更换的罗茨风机部件进行组装 ①将罗茨风机前墙板装上,用螺栓拧紧,再装上后墙板,用螺栓拧紧。 ②将罗茨风机轴承装入轴承座内,然后装入前后主、从动轴颈上,旋上螺栓,放好调整片。 ③罗茨风机的转子轴向间隙,可过位于罗茨风机前墙板的轴承座端的一组调整垫片进行调整,边调整边测量叶轮与前墙板的间隙,如达不到要求,则要将前墙板与机壳之间加纸垫片。然后再调整叶轮与前墙板的间隙。后墙板与叶轮之间的间隙必须大于前墙板与叶轮之间的间隙 0.05毫米以上,然后拧紧前后轴承座,再进行复验一次。 ④叶轮与叶轮之间的间隙可过同步齿轮来调整,拆卸同步齿轮部的定位锥销,变更齿轮圈和齿轮毂的定位位置,从而达到调整叶轮与叶轮之间的间隙。调整好后,紧固齿轮圈与齿轮毂的紧定螺钉,再将轴上的螺母拧紧,并将止动垫圈的爪嵌入螺母槽中,再检验一下间隙有无变动。 ⑤装上罗茨风机的前轴套和甩油盘,拧紧螺母,前油箱装入二只骨架油封,装在前墙板上,用螺栓拧紧。装上三角皮带轮,最后将组装好的罗茨风机运到现场,吊入底座拧上螺栓,装上消音器拧紧法兰螺栓。 ⑥电动机安装:将修好的电动机从电气车间有关班组取回,放好键装上三角皮带轮,吊入底座拧上螺栓。 ⑦三角皮带轮调整好后,拧紧电动机底脚螺栓,装上安全罩,拧紧螺栓。
6气化风机检修工艺规程 6.1设备概况及参数 6.1.1设备概况 3R系列罗茨风机为鼓风机厂生产的，属容积回转式鼓风机。其最大的特点是使用时当压力在允许围加以调节时，流量之变动甚微，压力的选择围很宽，具有强制输气之特征。输送介质不含油，结构简单、维修方便，使用寿命长，整机振动小，它的工作原理为电机通过联轴器或V型带带动风机，使风机从大气中吸入空气，通过一对三叶型叶轮的转动从排气口排出。 3R系列罗茨风机主要由机壳、墙板、叶轮、主从动轴、同步齿轮、定位端轴承座、自由端轴承座、主副油箱、迷宫密封等部件组成。 电加热器布置在罗茨风机出口的空气管道上，用于加热流化空气。它是由多支管状电加热元件、筒体、导流板等几部分组成，发热元件采用1Cr18Ni9Ti不锈钢无缝管作保护套管,OCr27A17MO2 高温电阻合金丝、结晶氧化镁粉，经工艺压缩成型。 6.1.2设备参数
6.2 6.3 检修项目 6.3.1小修项目 6.3.1.1 油质检查化验 6.3.1.2滤网清理 6.3.1.3传动皮带调整 6.3.1.4风机各部位间隙检查 6.3.1.5轴承检查 6.3.1.6中心校验 6.3.1.7试运 6.3.2大修项目 6.3.2.1 解体检查转子、墙板磨损量，记录各部位间隙 6.3.2.2轴承检查更换 6.3.2.3同步齿轮检查更换 6.3.2.4油质化验更换 6.3.2.5各部位间隙调整 6.3.2.6密封装置检查更换 6.3.2.7传动皮带检查更换 6.3.2.8中心找正 6.3.2.9试运 6.4检修工艺 6.4.1解体（解体前转子与转子机壳、墙板等各部位间隙应测量好并做记录）。 6.4.1.1拆卸对轮对轮防护罩和对轮联接螺柱。 6.4.1.2用专用工具拉出主轴上对轮，必要时采用加热法，同时做好轮中心距记录。 6.4.1.3拆卸进口消声器和出口短节。 6.4.1.4拆卸前后油箱油堵，付油箱油放掉。 6.4.1.5拆卸齿轮箱与后墙板的联接螺柱，取下齿轮箱盖。
罗茨风机操作规程 一，工艺参数 输送介质：:空气 近期压力：4KPa 流量：20m3/min 风机转速：1440r/min 进口压力：2 KPa 进口温度：≤25℃ 二，开车前准备 1、彻底清除鼓风机内外的灰尘和异物 2、检查进出口连接部分有无忘记紧固的地方，配管的支撑件 是否完备 3、彻底清除管道内焊渣，铁屑等杂物 4、将润滑油加注到主机油位计上部红线为止；将润滑脂加注 到中间轴的轴承座内，填满轴承空隙的1/3-1/2 5、检查风机油箱及中间冷却器的冷却水;确认是否达到规定 要求。 6、按旋转方向手动盘车，检查带轮或联轴器有无异常现象。三，试运转 对于新安装、大修后或长时间未使用的鼓风机，在投入运行前都应该进行试运转。具体步骤如下： 1．打开风机及中间冷却器冷却水全开进，排气阀门，在无负荷状态下接通电源开关，一般采用降压启动转向。2．启动后空载运转20-30分钟，检查有无异常振动及发热现象，如果出现异常，应立即停车查明原因。若无变化，可 以逐渐关闭排气压力调节阀，切不可突然加载到额定压 力，并注意压力计上的显示值，不可超过铭牌定值。3．运转中要注意电流表的指示，如出现异常要立即停车检查。 四、启动步骤 1．打开风机及中间冷却器冷却水 2．全开进、排气管道阀门
3．检查各油箱油位 4．手动盘车检查有无异常 5．接通电源，降压启动电动机，逐步加压至规定压力，投入正常运转 五，停车步骤 1．逐步泄压减载至空载 2．切断电源停车 3．关闭风机及中间冷却器冷却水 六、注意事项 1．确认第二级入口（中间冷却器出口）的气体温度已充分降低，如果冷却不充分，会造成第二级风机烧坏 2．启动后如有摩擦、撞击。振动和过热等异常现象，应立即停车检查 3．运转中注意电流表指示。轴承和润滑油温度 4．注意风机及中间冷却器冷却水有无堵塞现象，冷却水量是否达到规定量 5．在冬季寒冷地带。风机停机后必须放掉风机主、副油箱及中间冷却器冷却水，防止存水结冰损坏机器 七，维护与检修 （1）日常维护 1．运转过程中，机壳，墙板，油箱等出现异常振动或过热现象时，应立即停车检查 2．在日常工作中，应对轴承的温度，振动和声响等加以注意。 经常检查 3．检查油位计油面高度 4．定期打开中间冷却器下部的放水旋塞，进行排水，每日至少三次 5．检查吸气和排气的压力，卡确认鼓风机的运转工况是否正常 6．检查电机负荷。若负荷增大，表明存在某种异常状态，应查明原因 （2）定期检查 1．每月检查检查、调整窄V型皮带的张力；检查第二级入口（中间冷却器出口）的气体温度是否升高 2．三个月检查更换主油箱润滑油，气息空气过滤器；更换

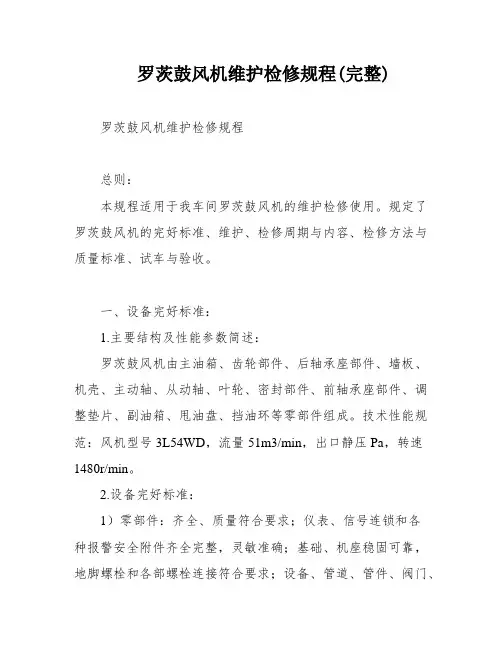

罗茨鼓风机维护检修规程 总则 本规程适用于我车间罗茨鼓风机的维护检修使用。本规程规定了罗茨风机完好标准、鼓风机的维护、检修周期与检修内容、检修方法与质量标准、试车与验收。 一、设备完好标准 1.主要结构及性能参数简述： 主要结构：罗茨鼓风机由主油箱、齿轮部件、后轴承座部件、墙板、机壳、主动轴、从动轴、叶轮、密封部件、前轴承座部件、调整垫片、 副油箱、甩油盘、挡油环等零部件组成。 主要技术性能规范： 风机型号3L54WD 流量 51m3/min 出口静压 30000Pa 转速 1480r/min 2．设备完好标准 （1）零部件 ①零部件齐全，质量符合要求。 ②仪表、信号连锁和各种报警安全附件齐全完整，灵敏准确。 ③基础、机座稳固可靠，地脚螺栓和各部螺栓连接符合要求。 ④设备、管道、管件、阀门、支架等安装合理、牢固完整、标志分明、 铭牌清晰。 ⑤设备的防腐完整有效。 （2）设备性能
