PN结主要的特性就是其具有单方向导电性，即在PN加上适当的正向电压（P 区接电源正极，N区接电源负极），PN结就会导通，产生正向电流。若在PN结上加反向电压，则PN结将截止（不导通），正向电流消失，仅有极微弱的反向电流。当反向电压增大至某一数值时，PN结将击穿（变为导体）损坏，使反向电流急剧增大。
（二）普通二极管
1．二极管的基本结构
二极管是由一个PN结构成的半导体器件，即将一个PN结加上两条电极引线做成管芯，并用管壳封装而成。P型区的引出线称为正极或阳极，N型区的引出线称为负极或阴极，如图所示。
普通二极管有硅管和锗管两种，它们的正向导通电压（PN结电压）差别较大，锗管为0.2~0.3V，硅管为0.6~0.7V。
2．点接触型二极管
如图所示，点接触型二极管是由一根根细的金属丝热压在半导体薄片上制成的。在热压处理过程中，半导体薄片与金属丝接触面上形成了一个PN结，金属丝为正极，半导体薄片为负极。
点接触型二极管的金属丝和半导体的金属面很小，虽难以通过较大的电流，但因其结电容较小，可以在较高的频率下工作。点接触型二极管可用于检波、变频、开关等电路及小电流的整流电路中。
3．面接触型二极管
如图所示，面接触型二极管是利用扩散、多用合金及外延等掺杂质方法，实现P型半导体和N型半导体直接接触而形成PN结的。
面接触型二极管PN结的接触面积大，可以通过较大的电流，适用于大电流整流电路或在脉冲数字电路中作开关管。因其结电容相对较大，故只能在较低的频率下工作。
二极管的分类及其主要参数
一.半导体二极管的分类
半导体二极管按其用途可分为：普通二极管和特殊二极管。普通二极管包括整流二极管、检波二极管、稳压二极管、开关二极管、快速二极管等；特殊二极管包括变容二极管、发光二极管、隧道二极管、触发二极管等。
二.半导体二极管的主要参数
1．反向饱和漏电流I R
指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料
和温度有关。在常温下，硅管的I
R 为纳安（10-9A）级，锗管的I
R
为微安（10-6A）
级。
2．额定整流电流I F
指二极管长期运行时，根据允许温升折算出来的平均电流值。目前大功率整
流二极管的I
F
值可达1000A。
3. 最大平均整流电流I O
在半波整流电路中，流过负载电阻的平均整流电流的最大值。这是设计时非常重要的值。
4. 最大浪涌电流I FSM
允许流过的过量的正向电流。它不是正常电流，而是瞬间电流，这个值相当大。
5．最大反向峰值电压V RM
即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。因给整流器
加的是交流电压，它的最大值是规定的重要因子。最大反向峰值电压V
RM
指为避
免击穿所能加的最大反向电压。目前最高的V
RM
值可达几千伏。
6. 最大直流反向电压V R
上述最大反向峰值电压是反复加上的峰值电压，V
R
是连续加直流电压时的值。用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的. 7．最高工作频率f M
由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变
差。点接触式二极管的f
M 值较高，在100MHz以上；整流二极管的f
M
较低，一般
不高于几千赫。
8．反向恢复时间T rr
当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。实际上，一般要延迟一点点时间。决定电流截止延时的量，就是反向恢复时间。虽然它直接影响二极管的开关速度，但不一定说这个值小就好。也即当二极管由导通突然反向时，反向电流由很大衰减到接近I
R
时所需要的时间。大功率开关管工作在高频开关状态时，此项指标至为重要。
9. 最大功率P
二极管中有电流流过，就会吸热，而使自身温度升高。最大功率P为功率的最大值。具体讲就是加在二极管两端的电压乘以流过的电流。这个极限参数对稳压二极管，可变电阻二极管显得特别重要。
三.几种常用二极管的特点
1．整流二极管
整流二极管结构主要是平面接触型，其特点是允许通过的电流比较大，反向击穿电压比较高，但PN结电容比较大，一般广泛应用于处理频率不高的电路中。例如整流电路、嵌位电路、保护电路等。整流二极管在使用中主要考虑的问题是最大整流电流和最高反向工作电压应大于实际工作中的值。
2．快速二极管
快速二极管的工作原理与普通二极管是相同的，但由于普通二极管工作在开关状态下的反向恢复时间较长，约4～5μs，不能适应高频开关电路的要求。快速二极管主要应用于高频整流电路、高频开关电源、高频阻容吸收电路、逆变电路等，其反向恢复时间可达10ns。快速二极管主要包括快恢复二极管和肖特基二极管。
快恢复二极管（简称FRD）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。快恢复二极管在制造上采用掺金、单纯的扩散等工艺，可获得较高的开关速度，同时也能得到较高的耐压。快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。目前快恢复二极管主要应用在逆变电源中作整流元件，高频电路中的限幅、嵌位等。
肖特基（Schottky）二极管也称肖特基势垒二极管（简称SBD），是由金属与半导体接触形成的势垒层为基础制成的二极管，其主要特点是正向导通压降小（约0.45V），反向恢复时间短和开关损耗小，是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。肖特基二极管在结构原理上与PN结二极管有很大区别，它的内部是由阳极金属（用钼或铝等材料制成的阻挡层）、二氧化硅（SiO2）电场消除材料、N-外延层（砷材料）、N型硅基片、N+阴极层及阴极金属等构成，如图所示。在N型基片和阳极金属之间形成肖特基势垒。当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。
肖特基二极管存在的问题是耐压比较低，反向漏电流比较大。目前应用在功率变换电路中的肖特基二极管的大体水平是耐压在150V以下，平均电流在100A 以下，反向恢复时间在10～40ns。肖特基二极管应用在高频低压电路中，是比较理想的。
3．稳压二极管
稳压二极管是利用PN结反向击穿特性所表现出的稳压性能制成的器件。稳压二极管也称齐纳二极管或反向击穿二极管，在电路中起稳定电压作用。它是利用二极管被反向击穿后，在一定反向电流范围内反向电压不随反向电流变化这一特点进行稳压的。稳压二极管通常由硅半导体材料采用合金法或扩散法制成。它既具有普通二极管的单向导电特性，又可工作于反向击穿状态。在反向电压较低时，稳压二极管截止；当反向电压达到一定数值时，反向电流突然增大，稳压二极管进入击穿区，此时即使反向电流在很大范围内变化时，稳压二极管两端的反
向电压也能保持基本不变。但若反向电流增大到一定数值后，稳压二极管则会被彻底击穿而损坏。
稳压二极管根据其封装形式、电流容量、内部结构的不同可以分为多种类型。稳压二极管根据其封装形式可分为金属外壳封装稳压二极管、玻璃封装（简称玻封）稳压二极管和塑料封装（简称塑封）稳压二极管。塑封稳压二极管又分为有引线型和表面封装两种类型。
稳压管的主要参数有：①稳压值V
Z
。指当流过稳压管的电流为某一规定值
时，稳压管两端的压降。②电压温度系数。稳压管的稳压值V
Z 的温度系数在V
Z
低于4V时为负温度系数值；当V
Z 的值大于7V时，其温度系数为正值；而V
Z
的
值在6V左右时，其温度系数近似为零。目前低温度系数的稳压管是由两只稳压管反向串联而成，利用两只稳压管处于正反向工作状态时具有正、负不同的温度系数，可得到很好的温度补偿。③动态电阻r
Z
。表示稳压管稳压性能的优劣，一
般工作电流越大，r
Z 越小。④允许功耗P
Z
。由稳压管允许达到的温升决定，小功
率稳压管的P
Z 值为100～1000mW,大功率的可达50W。⑤稳定电流I
Z
。测试稳压
管参数时所加的电流。实际流过稳压管的电流低于I
Z 时仍能稳压，但r
Z
较大。
稳压管的最主要的用途是稳定电压。在要求精度不高、电流变化范围不大的情况下，可选与需要的稳压值最为接近的稳压管直接同负载并联。在稳压、稳流电源系统中一般作基准电源，也有在集成运放中作为直流电平平移。其存在的缺点是噪声系数较高，稳定性较差。
不同种类的二极管的选用及代换
1．检波二极管的选用
检波二极管一般可选用点接触型锗二极管，例如2AP系列等。选用时，应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。虽然检波和整流的原理是一样的，而整流的目的只是为了得到直流电，而检波则是从被调制波中取出信号成分（包络线）。检波电路和半波整流线路完全相同。因检波是对高频波整流，二极管的结电容一定要小，所以选用点接触二极管。能用于高频检波的二极管大多能用于限幅、箝位、开关和调制电路。
检波二极管的代换
检波二极管损坏后，若无同型号二极管更换时，也可以选用半导体材料相同，主要参数相近的二极管来代换。在业余条件下，也可用损坏了一个PN结的锗材料高频晶体管来代用。
2．整流二极管的选用
整流二极管一般为平面型硅二极管，用政协委员种电源整流电路中。
选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。
普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可。
开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管或选择快恢复二极管。
整流二极管的代换
整流二极管损坏后，可以用同型号的整流二极管或参数相贩其它型号整流二极管代换。
通常，高耐压值（反向电压）的整流二极管可以代换低耐压值的整流二极管，而低耐压值的整流二极管不能代换高耐压值的整流二极管。整流电流值高的二极管可以代换整流电流值低的二极管，而整流电流值低的二极管则不能代换整流电流值高的二极管。
3．稳压二极管的选用
稳压二极管一般用在稳压电源中作为基准电压源或用在过电压保护电路中作为保护二极管。
选用的稳压二极管，应满足应用电路中主要参数的要求。稳压二极管的稳定电压值应与应用电路的基准电压值相同，稳压二极管的最大稳定电流应高于应用电路的最大负载电流50%左右。
稳压二极管的代换
稳压二极管损坏后，应采用同型号稳压二极管或电参数相同的稳压二极管来更换。
可以用具有相同稳定电压值的高耗散功率稳压二极管来代换耗散功率低的稳压二极管，但不能用耗散功率低的稳压二极管来代换耗散功率高的稳压二极管。例如，0.5W、6.2V的稳压二极管可以用1W、6.2V稳压二极管代换。
4、开关二极管的选用
开关二极管的作用是利用其单向导电特性使其成为一个较理想的电子开关。开关二极管除能满足普通二极管和性能指标要求外，还具有良好的高频开关特性
（反向恢复时间较短），被广泛应用于家电电脑、电视机、通信设备、家用音响、影碟机、仪器仪表、控制电路、各类高频电路及电子设备有开关电路、检波电路、高频脉冲整流电路等。
开关二极管分为普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管、高反压开关二极管、硅电压开关二极管等多种。中速开关电路和检波电路，可以选用2AK系列普通开关二极管。高速开关电路要根据应用电路的主要参数（例如正向电流、最高反向电压、反向恢复时间等）来选择开关二极管的具体型号。
开关二极管的代换
开关二极管损坏后，应用同型号的开关二极管更换或用与其主要参数相同的其它型号的开关二极管来代换。
高速开关二极管可以代换普通开关二极管，反向击穿电压高的开关二极管可以代换反向击穿电压低的开关二极管。
5、变容二极管的选用
选用变容二极管时，应着重考虑其工作频率、最高反向工作电压、最大正向电流和零偏压结电容等参数是否符合应用电路的要求，应选用结电容变化大、高Q值、反向漏电流小的变容二极管。
变容二极管的代换
变容二极管损坏后，应更换与原型号相同的变容二极管或用其主要参数相同（尤其是结电容范围应相同或相近）的其它型号的变容二极管来代换。
二极管组件的结构及性能特点
二极管组件由2只或2只以上的二极管组合而成，主要是为了缩小体积和便于安装。
常用的二极管组件有整流桥堆、高压硅堆及二极管排等。
（一）整流桥堆
整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。
1．全桥
全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，如图例是其电路图形符号与内部电路及其外形。
全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、25A、50A等多种规格，耐压值（最高反向电压）有50V、100V、200V、400V、600V、800V、1000V等多种规格。
2．半桥
半桥是由两只整流二极管封装在一起构成的，它有4端和3端之分，如下左图所示。4端半桥内部的两只二极管各自独立，而3端半桥内部的两只整流二极管的负极与负极相连或正极与正极相连，如右图所示。
用1只半桥可以组成全波整流电路，用2只半桥可组成桥式全波整流电路。（二）高压硅堆
高压硅堆是由多只硅整流二极管串联组成的耐高压整流器件（其最高反向电压在几千至几万伏之间），主要用于电子仪器及黑白电视机中。下图为高压硅堆的外形。
（三）二极管排
二极管排是将2只或2只以上的二极管封装在一起组成的，其内电路有共阴（将各只二极管的负极接在一起）型、共阳（将各只二极管的正极接在一起）型、串接型和独立脚点型等多种连接形式。
下图是几种二极管排的外形与内部电路。
肖特基（势垒）二极管（简称SBD）整流二极管的基本原理?FCH10A15型号简称：10A15 ?主要参数：IF(AV)=10A, VRRM=150V ?产品封装：TO-220F ?脚位长度：6-12mm ?可测试参数：耐压VRRM 正向压降(正向直流电压)VF 漏电IR ?型号全名：FCH20A15 ?型号简称：20A15 ?主要参数：20A 150V ?产品封装：TO-220F ?可测试参数：耐压VRRM 正向压降(正向直流电压)VF 漏电IR ?在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。 其特长是：开关速度非常快：反向恢复时间特别地短。因此，能制作开关二极和低压大电流整流二极管。 肖特基整流二极管的主要参数 ?以下是部分常用肖特基二极管型号，以及耐压和整流电流值：
肖特基二极管 肖特基二极管常用参数大全 型号制造商封 装 If/A Vrrm/V 最大Vf/V 1SS294 TOS SC-59 0.1 40 0.60 BAT15-099 INF SOT143 0.11 4 0.32 BAT54A PS SOT23 0.20 30 0.50 10MQ060N IR SMA 0.77 90 0 .65 10MQ100N IR SMA 0.77 100 0.9 6
0.34 SS12 GS DO214 1.00 20 0.50 MBRS130LT3 ON - 1.00 30 0 .39 10BQ040 IR SMB 1.00 40 0 .53 RB060L-40 ROHM PMDS 1.00 40 0.55 RB160L-40 ROHM PMDS 1.00 40 0.55 SS14 GS DO214 1.00 40 0.50 MBRS140T3 ON - 1.00 40 0 .60 10BQ060 IR SMB 1.00 60 0 .57 SS16 GS DO214 1.00 60 0.75 10BQ100 IR SMB 1.00 100 0.7 8 MBRS1100T3 ON - 1.00 100 0.7 5 10MQ040N IR SMA 1.10 40 0 .51 15MQ040N IR SMA 1.70 40 0 .55 PBYR245CT PS SOT223 2.00 45 0.45
《材料结构与性能》习题 第一章 1、一 25cm长的圆杆，直径 2.5mm，承受的轴向拉力4500N。如直径拉细成 2.4mm，问： 1)设拉伸变形后，圆杆的体积维持不变，求拉伸后的长度； 2)在此拉力下的真应力和真应变； 3)在此拉力下的名义应力和名义应变。 比较以上计算结果并讨论之。 2、举一晶系，存在S14。 3、求图 1.27 所示一均一材料试样上的 A 点处的应力场和应变场。 4、一陶瓷含体积百分比为95%的 Al 2O（3 E=380GPa）和 5%的玻璃相（ E=84GPa），计算上限及下限弹性模量。如该陶瓷含有5%的气孔，估算其上限及下限弹性模量。 5、画两个曲线图，分别表示出应力弛豫与时间的关系和应变弛豫和时间的 关系。并注出： t=0,t= ∞以及 t= τε（或τσ）时的纵坐标。 6、一 Al 2O3晶体圆柱（图1.28 ），直径 3mm，受轴向拉力 F ，如临界抗剪强度τ c=130MPa，求沿图中所示之一固定滑移系统时，所需之必要的拉力值。同时 计算在滑移面上的法向应力。
第二章 1、求融熔石英的结合强度，设估计的表面能为 1.75J/m 2；Si-O 的平衡原子间距为 1.6 ×10-8 cm；弹性模量值从60 到 75GPa。 2、融熔石英玻璃的性能参数为：E=73GPa；γ =1.56J/m 2；理论强度。如材料中存在最大长度为的内裂，且此内裂垂直于作用力的方向，计算由此而导致的强度折减系数。 3、证明材料断裂韧性的单边切口、三点弯曲梁法的计算公式： 与 是一回事。
4、一陶瓷三点弯曲试件，在受拉面上于跨度中间有一竖向切口如图 2.41所示。如果 E=380GPa，μ =0.24 ，求 KⅠc值，设极限载荷达50 ㎏。计算此材料的断裂表面能。 5、一钢板受有长向拉应力350 MPa，如在材料中有一垂直于拉应力方向的 中心穿透缺陷，长 8mm（=2c）。此钢材的屈服强度为 1400MPa，计算塑性区尺 寸 r 0及其与裂缝半长 c 的比值。讨论用此试件来求 KⅠc值的可能性。 6、一陶瓷零件上有以垂直于拉应力的边裂，如边裂长度为：①2mm；②0.049mm；③ 2μ m，分别求上述三种情况下的临界应力。设此材料的断裂韧性为 2 1.62 MPa〃m。讨论诸结果。 7、画出作用力与预期寿命之间的关系曲线。材料系ZTA陶瓷零件，温度在 2 ，慢裂纹扩展指数-40 ，Y 取π 。设保 900℃， KⅠc为 10MPa〃m N=40，常数 A=10 证实验应力取作用力的两倍。 8、按照本章图 2.28 所示透明氧化铝陶瓷的强度与气孔率的关系图，求出经验公式。 9、弯曲强度数据为： 782，784，866，884，884，890，915，922，922，927，942， 944，1012 以及 1023MPa。求两参数韦伯模量数和求三参数韦伯模量数。 第三章 1、计算室温（ 298K）及高温（ 1273K）时莫来石瓷的摩尔热容值，并请和安杜龙—伯蒂规律计算的结果比较。 2、请证明固体材料的热膨胀系数不因内含均匀分散的气孔而改变。
二极管 一、二极管的种类 二极管有多种类型：按材料分，有锗二极管、硅二极管、砷化镓二极管等；按制作工艺可分为面接触二极管和点接触二极管；按用途不同又可分为整流二极管、检波二极管、稳压二极管、变容二极管、光电二极管、发光二极管、开关二极管、快速恢复二极管等；接构类型来分，又可分为半导体结型二极管，金属半导体接触二极管等；按照封装形式则可分为常规封装二极管、特殊封装二极管等。下面以用途为例，介绍不同种类二极管的特性。 1．整流二极管 整流二极管的作用是将交流电源整流成脉动直流电，它是利用二极管的单向导电特性工作的。 因为整流二极管正向工作电流较大，工艺上多采用面接触结构。南于这种结构的二极管结电容较大，因此整流二极管工作频率一般小于3kHz。 整流二极管主要有全密封金属结构封装和塑料封装两种封装形式。通常情况下额定正向T作电流LF在l A以上的整流二极管采用金属壳封装，以利于散热；额定正向工作电流在lA以下的采用全塑料封装。另外，由于T艺技术的不断提高，也有不少较大功率的整流二极管采用塑料封装，在使用中应予以区别。 由于整流电路通常为桥式整流电路(如图1所示)，故一些生产厂家将4个整流二极管封 装在一起，这种冗件通常称为整流桥或者整流全桥(简称全桥)。常见整流二极管的外形如图2所示。 选用整流二极管时，主要应考虑其最大整流电流、最大反向丁作电流、截止频率及反向恢复时间等参数。 普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管(例如l N 系列、2CZ系列、RLR系列等)即可。 开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、
ABC是什么ABS树脂吧！ 一、PBT:聚对苯二甲酸丁二醇酯 聚对苯二甲酸丁二醇酯，英文名polybutylece terephthalate（简称PBT），属于聚酯系列，是由丁二醇glycol)与对苯二甲酸(PTA)或者对苯二甲酸酯(DMT)聚缩合而成，并经由混炼程序制成的乳白色半透明到不透明、结晶型热塑性聚酯树脂。与PET一起统称为热塑性聚酯，或饱和聚酯。 PBT理化特性 PBT为乳白色半透明到不透明、结晶型热塑性聚酯。具有高耐热性、韧性、耐疲劳性，自润滑、低摩擦系数，耐候性、吸水率低，仅为%，在潮湿环境中仍保持各种物性（包括电性能），电绝缘性，但体积电阻、介电损耗大。耐热水、碱类、酸类、油类、但易受卤化烃侵蚀，耐水解性差，低温下可迅速结晶，成型性良好。缺点是缺口冲击强度低，成型收缩率大。故大部分采用玻璃纤维增强或无机填充改性，其拉伸强度、弯曲强度可提高一倍以上，热变形温度也大幅提高。可以在140℃下长期工作，玻纤增强后制品纵、横向收缩率不一致，易使制品发生翘曲。 PBT加工工艺 PBT又可称为热塑性聚酯塑料，为适用于不同加工业者使用，一般多少会加入添加剂，或与其它塑料掺混，随着添加物比例不同，可制造不同规格的产品。由于PBT具有耐热性、耐候性、耐药品性、电气特性佳、吸水性小、光泽良好，广泛应用于电子电器、汽车零件、机械、家用品等，而PBT产品又与PPE、PC、POM、PA等共称为五大泛用工程塑料。 PBT 结晶速度快，最适宜加工方法为注塑，其他方法还有挤出、吹塑、涂覆和各种二次加工成型，成型前需预干燥，水分含量要降至%。 PBT的注塑工艺特性与工艺参数的设定： PBT的聚合工艺成熟、成本较低，成型加工容易。未改性PBT性能不佳，实际应用要对PBT进行改性，其中，玻璃纤维增强改性牌号占PBT的70％以上。 1 PBT的工艺特性 PBT具有明显的熔点，熔点为225～235℃，是结晶型材料，结晶度可达40％。 PBT熔体的粘度受温度的影响不如剪切应力那么大，因此，在注塑中，注射压力对PBT熔体流动性影响是明显。 PBT在熔融状态下流动性好，粘度低，仅次于尼龙，在成型易发生“流延”现象。 PBT成型制品各向异性。PBT在高温下遇水易降解。 2 注塑机 选用螺杆式注塑机时。应考虑如下几点。 ①制品的用料量应控制在注塑机额定最大注射量的30％～80％。不宜用大注塑机生产小制品。 ②应选用渐变型三段螺杆，长径比为15～20，压缩比为～。 ③应选用自锁式喷嘴，并带有加热控温装置。 ④在成型阻燃级PBT时，注塑机的有关部件应经防腐处理。 3 制品与模具设计 ①制品的厚度不宜太厚，PBT对缺口很敏感，因此，制品的直角等过渡处应采用圆弧连接。 ②未改性PBT的成型收缩率较大，在％～％，模具要有一定的脱模斜度。 ③模具需要设排气孔或排气槽。
肖特基二极管特性详解 我们所熟知的二极管被广泛应用于各种电路中，但我们真正了解二极管的某些特性关系吗?如二极管导通电压和反向漏电流与导通电流、环境温度存在什么样的关系等，让我们来扒扒很多数据手册中很少提起的特性关系和正确合理的选型。下面就随半导体设计制造小编一起来了解一下相关内容吧。 我们都知道在选择二极管时，主要看它的正向导通压降、反向耐压、反向漏电流等。但我们却很少知道其在不同电流、不同反向电压、不同环境温度下的关系是怎样的，在电路设计中知道这些关系对选择合适的二极管显得极为重要，尤其是在功率电路中。接下来我将通过型号为SM360A(肖特基管)的实测数据来与大家分享二极管鲜为人知的特性关系。 1、正向导通压降与导通电流的关系 在二极管两端加正向偏置电压时，其内部电场区域变窄，可以有较大的正向扩散电流通过PN结。只有当正向电压达到某一数值(这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V)以后，二极管才能真正导通。但二极管的导通压降是恒定不变的吗?它与正向扩散电流又存在什么样的关系?通过下图1的测试电路在常温下对型号为SM360A的二极管进行导通电流与导通压降的关系测试，可得到如图2所示的曲线关系：正向导通压降与导通电流成正比，其浮动压差为0.2V。从轻载导通电流到额定导通电流的压差虽仅为0.2V，但对于功率二极管来说它不仅影响效率也影响二极管的温升，所以在价格条件允许下，尽量选择导通压降小、额定工作电流较实际电流高一倍的二极管。 图1 二极管导通压降测试电路
图2 导通压降与导通电流关系 2、正向导通压降与环境的温度的关系 在我们开发产品的过程中，高低温环境对电子元器件的影响才是产品稳定工作的最大障碍。环境温度对绝大部分电子元器件的影响无疑是巨大的，二极管当然也不例外，在高低温环境下通过对SM360A的实测数据表1与图3的关系曲线可知道：二极管的导通压降与环境温度成反比。在环境温度为-45℃时虽导通压降最大，却不影响二极管的稳定性，但在环境温度为75℃时，外壳温度却已超过了数据手册给出的125℃，则该二极管在75℃时就必须降额使用。这也是为什么开关电源在某一个高温点需要降额使用的因素之一。 表1 导通压降与导通电流测试数据

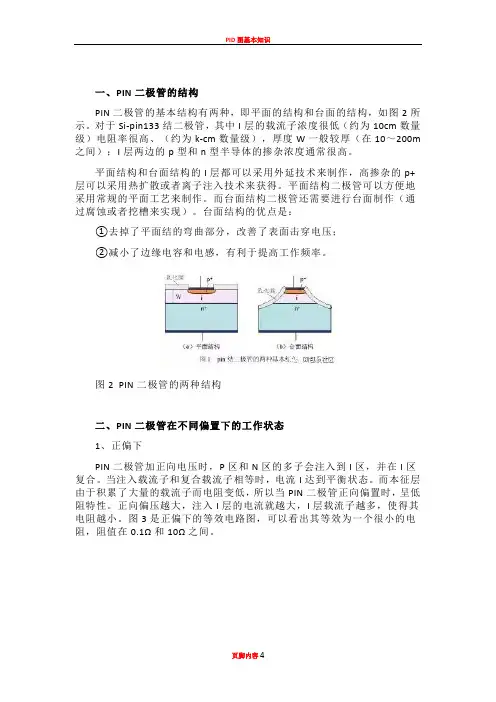

一、PIN二极管的结构 PIN二极管的基本结构有两种，即平面的结构和台面的结构，如图2所示。对于Si-pin133结二极管，其中I层的载流子浓度很低（约为10cm数量级）电阻率很高、（约为k-cm数量级），厚度W一般较厚（在10～200m 之间）；I层两边的p型和n型半导体的掺杂浓度通常很高。 平面结构和台面结构的I层都可以采用外延技术来制作，高掺杂的p+层可以采用热扩散或者离子注入技术来获得。平面结构二极管可以方便地采用常规的平面工艺来制作。而台面结构二极管还需要进行台面制作（通过腐蚀或者挖槽来实现）。台面结构的优点是： ①去掉了平面结的弯曲部分，改善了表面击穿电压； ②减小了边缘电容和电感，有利于提高工作频率。 图2 PIN二极管的两种结构 二、PIN二极管在不同偏置下的工作状态 1、正偏下 PIN二极管加正向电压时，P区和N区的多子会注入到I区，并在I区复合。当注入载流子和复合载流子相等时，电流I达到平衡状态。而本征层由于积累了大量的载流子而电阻变低，所以当PIN二极管正向偏置时，呈低阻特性。正向偏压越大，注入I层的电流就越大，I层载流子越多，使得其电阻越小。图3是正偏下的等效电路图，可以看出其等效为一个很小的电阻，阻值在0.1Ω和10Ω之间。
