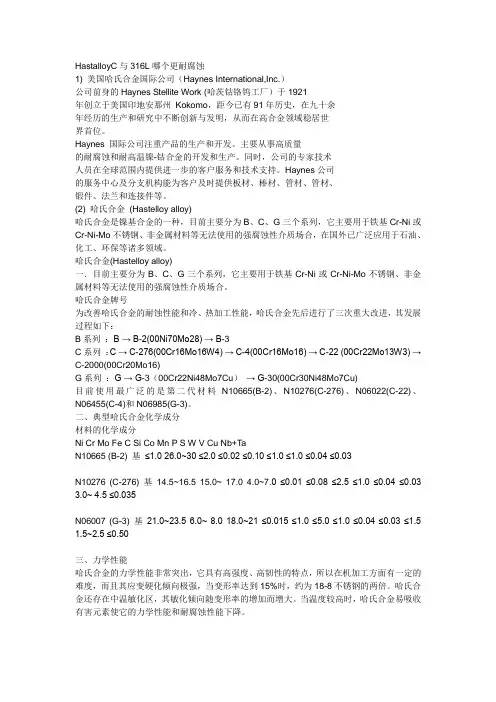

哈氏合金管成分密度
哈氏合金管是镍基合金管的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。
哈氏合金管(Hastelloy alloy)

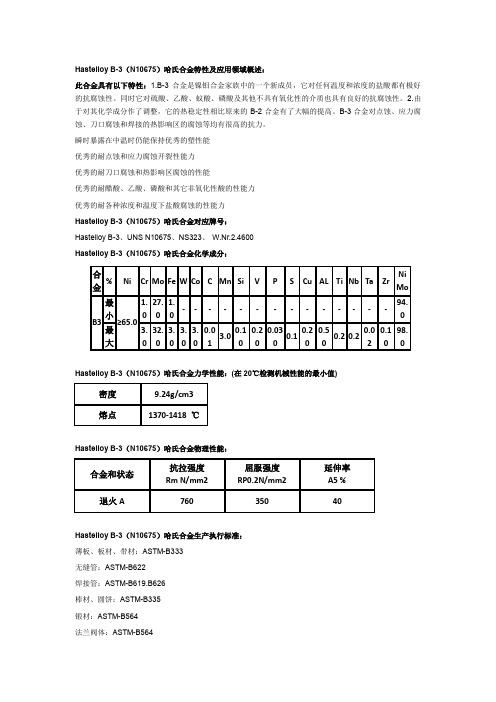

一．目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni 或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合。
哈氏合金管牌号
为改善哈氏合金管的耐蚀性能和冷、热加工性能，哈氏合金管先后进行了三次重大改进，其发展过程如下：
B系列：B→B-2(00Ni70Mo28)→B-3
C系列：C→C-276(00Cr16Mo16W4)→C-4(00Cr16Mo16)→C-22(00Cr22Mo13W3)→C-2000(00Cr20Mo16)
G系列：G→G-3（00Cr22Ni48Mo7Cu）→G-30(00Cr30Ni48Mo7Cu)
目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。
二、
典型哈氏合金管化学成分
材料的化学成分
Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+Ta
N10665(B-2)基≤1.026.0~30≤2.0≤0.02≤0.10≤1.0≤1.0≤0.04≤0.03
N10276(C-276)基14.5~16.515.0~17.04.0~7.0≤0.01≤0.08≤2.5≤1.0≤0.04≤0.033.0~4.5≤0.035
N06007(G-3)基21.0~23.56.0~8.018.0~21≤0.015≤1.0≤5.0≤1.0≤0.04≤0.03≤1.51.5~2.5≤0.50
三、
哈氏合金管力学性能
哈氏合金管的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。哈氏合金管还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金管易吸收有害元素使它的力学性能和耐腐蚀性能下降
哈氏合金管成分密度 哈氏合金管是镍基合金管的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。 哈氏合金管(Hastelloy alloy) 一．目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni 或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合。 哈氏合金管牌号 为改善哈氏合金管的耐蚀性能和冷、热加工性能，哈氏合金管先后进行了三次重大改进，其发展过程如下： B系列：B→B-2(00Ni70Mo28)→B-3 C系列：C→C-276(00Cr16Mo16W4)→C-4(00Cr16Mo16)→C-22(00Cr22Mo13W3)→C-2000(00Cr20Mo16) G系列：G→G-3（00Cr22Ni48Mo7Cu）→G-30(00Cr30Ni48Mo7Cu) 目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。 二、 典型哈氏合金管化学成分 材料的化学成分 Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+Ta
N10665(B-2)基≤1.026.0~30≤2.0≤0.02≤0.10≤1.0≤1.0≤0.04≤0.03 N10276(C-276)基14.5~16.515.0~17.04.0~7.0≤0.01≤0.08≤2.5≤1.0≤0.04≤0.033.0~4.5≤0.035 N06007(G-3)基21.0~23.56.0~8.018.0~21≤0.015≤1.0≤5.0≤1.0≤0.04≤0.03≤1.51.5~2.5≤0.50 三、 哈氏合金管力学性能 哈氏合金管的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。哈氏合金管还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金管易吸收有害元素使它的力学性能和耐腐蚀性能下降
硅锰合金的牌号和化学成分（GB4008） 发表商友：6517 发表时间： 2004年09月15日 10:46 阅读数： 1285 ...牌号................................化学成分% ....................Mn...........Si..........C...............P..............S ....................................................Ⅰ.......Ⅱ.. (Ⅲ) ...................................................不大于 FeMn60Si25.....60.0—70.0....25.0—28.0.....0.5....0.10....0.15....0.25....0. 04 FeMn63Si22.....63.0—70.0....22.0—25.0.....0.7....0.10....0.15....0.25....0. 04 FeMn65Si20.....65.0—70.0....20.0—22.0.....1.2....0.10....0.15....0.20....0. 04 FeMn65Si17.....65.0—70.0....17.0—20.0.....1.8....0.10....0.15....0.20....0. 04
FeMn60Si17.....60.0—70.0....17.0—20.0.....1.8....0.10....0.15....0.20....0. 04 FeMn65Si14.....65.0—70.0....14.0—17.0.....2.5....0.10....0.15....0.20....0. 04 FeMn60Si14.....60.0—70.0....14.0—17.0.....2.5....0.20....0.25....0.30....0. 04 FeMn60Si12.....60.0—70.0....12.0—14.0.....3.0............0.30 FeMn60Si10.....60.0—70.0....10.0—12.0.....3.5............0.35

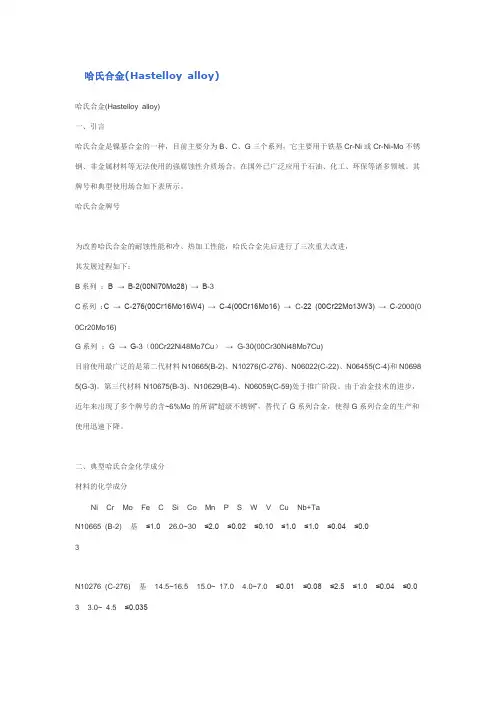

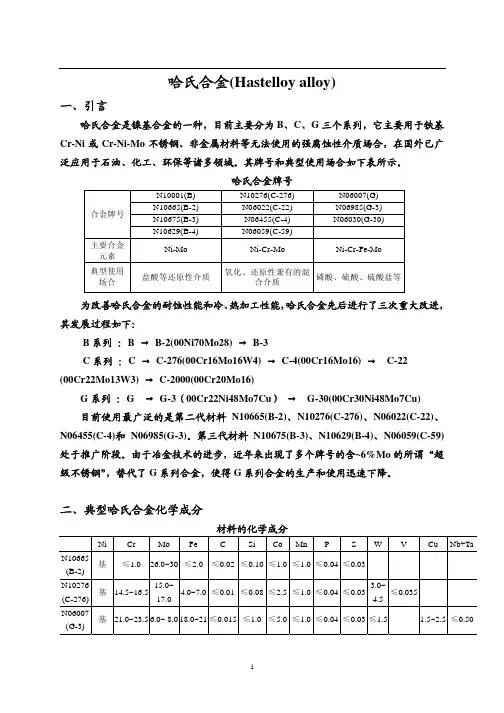

哈氏合金(Hastelloy alloy) 一、引言 哈氏合金是镍基合金的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。其牌号和典型使用场合如下表所示。 哈氏合金牌号 为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进， 其发展过程如下： B系列：B →B-2(00Ni70Mo28) →B-3 C系列：C →C-276(00Cr16Mo16W4) →C-4(00Cr16Mo16) → C-22 (00Cr22Mo13W3) →C-2000(00Cr20Mo16) G系列：G →G-3（00Cr22Ni48Mo7Cu）→ G-30(00Cr30Ni48Mo7Cu) 目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。第三代材料N10675(B-3)、N10629(B-4)、N06059(C-59)处于推广阶段。由于冶金技术的进步，近年来出现了多个牌号的含~6%Mo的所谓―超级不锈钢‖，替代了G系列合金，使得G系列合金的生产和使用迅速下降。 二、典型哈氏合金化学成分 材料的化学成分 Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+T a N10665 (B-2) 基≤1.0 26.0~30 ≤2.0≤0.02≤0.10≤1.0≤1.0≤0.04 ≤0.03 N10276 (C-276) 基 14.5~16.5 15.0~ 17.0 4.0~7.0 ≤0.01≤0.08≤2.5≤1.0≤0.04≤0.03 3.0~ 4.5 ≤0.035 N06007 (G-3) 基 21.0~23.5 6.0~ 8.0 18.0~21 ≤0.015≤1.0≤5.0≤1.0≤0.04≤0.03≤1.5 1 .5~2.5 ≤0.50 三、力学性能 哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。 材料的力学性能 四、常用哈氏合金 1：Hastelloy B-2 alloy(哈氏B-2合金)

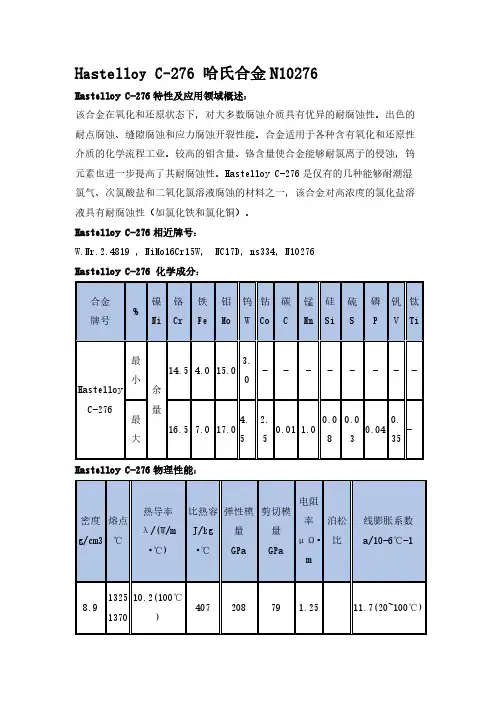

哈氏合金知识 哈氏C-276合金属于镍-钼-铬-铁-钨系镍基合金。它是现代金属材料中最耐蚀的一种。主要耐湿氯、各种氧化性氯化物、氯化盐溶液、硫酸与氧化性盐，在低温与中温盐酸中均有很好的耐蚀性能。因此，近三十年以来、在苛刻的腐蚀环境中，如化工、石油化工、烟气脱硫、纸浆和造纸、环保等工业领域有着相当广泛的应用。主要成分:Ni:余量 Mo:16 ％Cr:15 ％Fe:5 ％W:4％ 哈氏合金(Hastelloy alloy)一．目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合。哈氏合金牌号为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下： B系列：B → B-2(00Ni70Mo28) → B-3 C系列：C → C-276(00Cr16Mo16W4) → C-4(00Cr16Mo16) → C-22 (00Cr22Mo13W3) → C-2000(00Cr20Mo16) G系列：G → G-3（00Cr22Ni48Mo7Cu）→ G-30(00Cr30Ni48Mo7Cu)目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。二、典型哈氏合金化学成分材料的化学成 分Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+Ta N10665 (B-2) 基≤1.026.0~30 ≤2.0≤0.02≤0.10≤1.0≤1.0≤0.04 ≤0.03 N10276 (C-276) 基14.5~16.5 15.0~ 17.0 4.0~7.0 ≤0.01≤0.08≤2.5≤1.0≤0.04≤0.03 3.0~ 4.5 ≤0.035 N06007 (G-3) 基21.0~23.5 6.0~ 8.0 18.0~21 ≤0.015≤1.0≤5.0≤1.0≤0.04≤0.03≤1.5 1.5~2.5 ≤0.50 三、力学性能 哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。材料的力学性能四、常用哈氏合金 1：Hastelloy B-2 alloy(哈氏B-2合金)一、耐蚀性能哈氏B-2合金是一种有极低含碳量和含硅量的Ni-Mo 合金，它减少了在焊缝及热影响区碳化物和其他相的析出，从而确保即使在焊接状态下也有良好的耐蚀性能。众所周知，哈氏B-2合金在各种还原性介质中具有优良的耐腐蚀性能，能耐常压下任何温度，任何浓度盐酸的腐蚀。在不充气的中等浓度的非氧化性硫酸、各种浓度磷酸、高温醋酸、甲酸等有机酸、溴酸以及氯化氢气体中均有优良的耐蚀性能，同时，它也耐卤族催化剂的腐蚀。因此，哈氏B-2合金通常应用于多种苛刻的石油、化工过程，如盐酸的蒸馏，浓缩；乙苯的烷基化和低压羰基合成醋酸等生产工艺过程中。但在哈氏B-2合金多年的工业应用中发现：（1）哈氏B-2合金存在对抗晶间腐蚀性能有相当大影响的两个敏化区：1200~1300℃的高温区和550~900℃的中温区；（2）哈氏B-2合金的焊缝金属及热影响区由于枝晶偏析，金属间相和碳化物沿晶界析出，使其对晶间腐蚀敏感性较大；（3）哈氏B-2合金的中温热稳定性较差。当哈氏B-2合金中
常见食物营养成分含量 (五谷杂粮) 注：1.以下表中数据是指每100克食物的营养成分含量。各种颜色数字的单位分别为：红（克）、绿（毫克）、蓝（微克）；能量单位为千卡。2.五谷杂粮胆固醇含量为零 蛋白维生素矿物质膳食糖质脂肪 A E C 叶酸 B6 B12 钙铁钾锌纤维能量大米7103337 小米76123329285374 小麦781215133 玉米54 1722244 黄豆27636711 1930 绿豆22 68 1211551825 5 山药8 1316473 莲子2120 2057 花生50674 核桃10 5957 467 8 葵花19 24 107615 591 红薯27 33 5418127 燕麦388 1779 324 薏米550 2 143 45 252
常见食物营养成分含量(表2)(蔬菜) 注：1.以下表中数据是指每100克食物的营养成分含量。各种颜色数字的单位分别为：红（克）、绿（毫克）、蓝（微克）；能量单位为千卡。 2.蔬菜胆固醇含量为零 蛋白维生素矿物质膳食糖质脂肪 A E C 叶酸B6 B12 钙铁钾锌纤维能量土豆12 101309 冬瓜20 152 白菜17074 22 1 96 13 木耳357185 733 7306 茄子 3 5823 20 168 23 青椒169 192 185 南瓜132 5 73 13216 丝瓜7726 126 南瓜132 5 73 13 216 苦瓜113 77 179 黄瓜22 15 27 15 107 百合786 131 竹笋 4 7 50 432 芹菜29 33 91 123 12 洋葱821 40 162 39 菠菜22 39 120 22 152 21 海带8 21 445 1235
铜合金化学成分 编制说明 根据中国有色金属工业协会文件《关于下达2009年第一批有色金属国家、行业标准制（修）订项目计划的通知》（中色协综字[2009]165号）的要求，我公司承担了GB/T5231-2001《加工铜及铜合金化学成分和产品形状》的修订工作。该标准主管部门为中国有色金属工业协会，由全国有色金属标准化技术委员会技术归口，计划要求2011年完成修订任务，标准计划编号20091080-T-610。 为保证标准的编制水平，中铝沈阳有色金属加工有限公司成立了标准编制小组，进行了全面的市场调研，并以函件的形式向同行业广泛征询修订意见及相关技术数据，全面准确地了解铜加工行业近几年的发展动态。标准修订过程中经过多次征询意见，2010年2月形成了该标准讨论稿，四月武夷山会议及八月呼和浩特会议两次讨论后，标准稿经过较大调整，于2011年3月形成标准送审稿。 1.我国加工铜及铜合金化学成分标准修订历程及牌号的发展概况。 我国的《铜及铜合金化学成分和产品形状》标准最早是仿效前苏联“ΓΟＣΤ”标准形式，制订了YB145～148—65，1971年进行第一次修订为YB145～148-71、1985年第二次修订为GB5231～5235—85，2001年修订为GB/T5231-2001。几次修订后其中元素控制范围水平不低于发达国家水平，但其模式和系列化程度都没有突破性提高。 纳入原国家标准GB/T 5231－2001的变形铜及铜合金牌号一共有111个，其中紫铜9个，黄铜43个，青铜41个，白铜18个。但是各加工企业实际生产的牌号远不止这些，据不完全统计，近10年来申请专利的新型合金就达70余个，而各个公司、院所研究开发的新型铜合金更数倍于此，达1000个以上。随着专业化生产趋势的不断发展，合金系列化程度在迅速提高，铜合金材料的成份细化分类已成必然趋势，为适应下游用户不同生产线工艺条件的要求，个性化，精密化产品越来越多，相比10年前有了很大的变化。 本标准合金牌号达到201个（美国2009年11月18日最新公布合金牌号为397个），基本上纳入了近10年来新开发研制的热点新合金牌号，新增电子铜银合金、引线框架材料、弥散强化铜合金、高强高导铜铬、铜铬锆合金、高速轨道交通接触线及受电弓用铜合金、无铅易切削铜合金系列、海水淡化用铜合金、高耐磨铜合金等。 而且合金系列化程度显著提高，尤其是铜银系合金，铜铬系合金，铜锡系合金、铅黄铜，锌白铜，系列化程度较原国标有大幅度的提高，部分合金系的系列化程度已接近美国ASTM标准。 例如，铅黄铜，为了适应不同用户的车削条件（车速和润滑方法），将铅含量的范围细分，从而衍生出多个新合金牌号。本标准草案新增8个铅黄铜合金牌号，加上原国标中已经纳入的合金牌号11个，共19个合金牌号，含铅量上限最高值4.5，最低下限值0.05,细化程度极高。美国2009年11月18日最新公布
1) 美国哈氏合金国际公司（Haynes International,Inc.） 公司前身的Haynes Stellite Work (哈茨钴铬钨工厂）于1921 年创立于美国印地安那州Kokomo，距今已有91年历史，在九十余 年经历的生产和研究中不断创新与发明，从而在高合金领域稳居世 界首位。 Haynes 国际公司注重产品的生产和开发。主要从事高质量 的耐腐蚀和耐高温镍-钴合金的开发和生产。同时，公司的专家技术 人员在全球范围内提供进一步的客户服务和技术支持。Haynes公司 的服务中心及分支机构能为客户及时提供板材、棒材、管材、管材、 锻件、法兰和连接件等。 (2) 哈氏合金(Hastelloy alloy) 哈氏合金是镍基合金的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。 哈氏合金(Hastelloy alloy) 一．目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合。 哈氏合金牌号 为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下： B系列：B → B-2(00Ni70Mo28) → B-3 C系列：C → C-276(00Cr16Mo16W4) → C-4(00Cr16Mo16) → C-22 (00Cr22Mo13W3) → C-2000(00Cr20Mo16) G系列：G → G-3（00Cr22Ni48Mo7Cu）→ G-30(00Cr30Ni48Mo7Cu) 目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、 N06022(C-22)、N06455(C-4)和N06985(G-3)。 二、典型哈氏合金化学成分 材料的化学成分 Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+Ta N10665 (B-2) 基≤1.0 26.0~30 ≤2.0 ≤0.02 ≤0.10 ≤1.0 ≤1.0 ≤0.04 ≤0.03 N10276 (C-276) 基14.5~16.5 15.0~ 17.0 4.0~7.0 ≤0.01 ≤0.08 ≤2.5 ≤1.0 ≤0.04 ≤0.03 3.0~ 4.5 ≤0.035

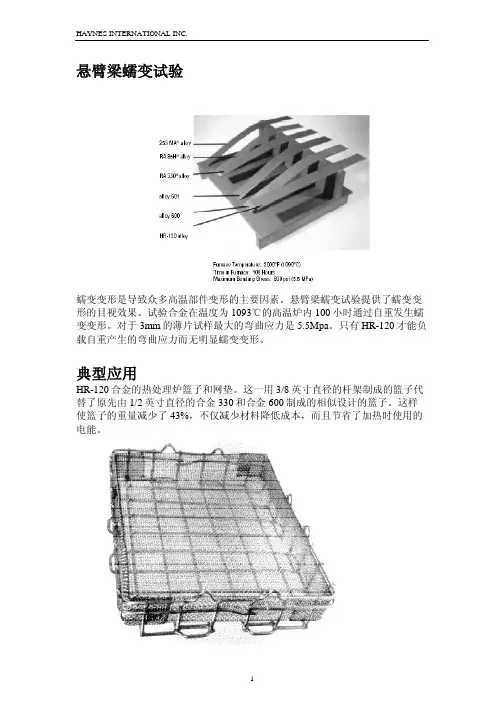

概述： 据了解，在耐高温材料中，比较突出的是由Cr20Ni80发展 对以下四种材料进行比较和分析。310S不锈钢，哈氏合金C276，inconel 600,inconel 800。 310S属于不锈钢类，因其耐高温和耐腐蚀性能好，价格低廉，得到广泛的应用，镍基合金耐高温性能卓越，其中有inconel 600,inconel 800和哈氏合金中的C276。 耐腐蚀：哈氏合金C276 Cr20Ni80 电阻电热合金，此类合金组织稳定，电气物理特性稳定、高温力学性能好，冷变形塑性好，焊接性好，长期使用不会产生脆性断裂。多用于制造家用电器和工作温度在1000℃以下的加热元件，使用寿命长。 化学成分是： C Max：0.08%； Mn Max：0.06%； P Max：0.02%； S Max：0.015%； Si：Max：0.75－1.60%； Cr：20.0－23.0%； Ni：余量。 Fe ≤ 1.0% 元件最高使用温度1200℃ 熔点1400℃ 电阻率 1.09±0.05 比热 0.44 延伸率≥20 导热系数kj/m.h℃ 60.3 线胀系数 18 磁性无 哈氏合金 哈氏合金中以C276应用最为广泛，C276的成分为 在镍基合金中，人们普遍分为五类（耐热合金，耐蚀合金，形状记忆合金，精密合金，耐磨合金）哈氏C276一般被归为耐腐蚀合金，而耐热合金里面有另一个应用不及C276普遍 的型号，叫inconel 600,熔点为1371——1421℃，哈氏C276熔点为1325——1369℃，据 说镍基合金都是由镍络电阻合金Cr20Ni80发展来的 现将这三种合金作一个比较： 哈氏C276
常见食物营养成分含量图表 注；1.以下表中数据是指每100克食物的营养成分含量。各种颜色数字的单位分别为：红（克）绿（毫克）、蓝（微克）；能量单位为千卡。 2.五谷杂粮胆固醇含量为零 3.蔬菜的胆固醇含量为零 4.水果的胆固醇含量为零 5.肉.蛋及其他膳食纤维含量为零 蛋维生素矿物质膳食糖白质脂肪 A E C 叶酸B6 B12 钙铁钾锌纤维能量 大米76.3 7.3 0.3 0.49 7.3 2.2 1.5 19.1 7 1.5 103 1.1 0.8 337 小米76 9.7 3.5 12 4.1 33 0.45 68.5 29 4.7 285 3.7 1.7 374 小麦78 12 1.5 15 0.8 7.2 0.4 18.6 16.8 2.8 133 0.7 0.2 373.5 玉米72.2 8.5 4.3 54 2.1 9.2 17 0.35 16.7 22 1.6 244 1.5 9.8 361.5 黄豆25.3 43.2 17.5 33.2 19.2 276 0.7 367 11 1930 4.5 4.6 429.5 绿豆58.9 22 0.7 68 15.5 3.4 121 0.7 155 6.3 1825 3.65 5 329.9 山药14.4 1.7 2.6 0.5 8 13 0.18 16 0.8 473 0.62 0.6 64.4 莲子61.8 16.6 2 3.9 3.8 120 4.9 2057 2.51 2.8 331.6 花生 5.2 27.6 50 5.4 3.84 9.8 70.2 0.81 7.6 3.9 674 2.33 6.8 581.2
哈氏合金（C-276、C-22） 哈氏合金（C-276、C-22） 产品简介? 产品名称：哈氏合金C-276、C-22 产品产地：中国、日本、美国、德国 主要成分：59Ni-15Cr-16Mo-4W-5Fe 产品描述： C-276合金是一种含钨的镍-铬-钼合金，含有极低的硅和碳。通常被认为是万能的抗腐蚀合金。该合金具有以下特性：①在氧化和还原两氛围状态中，对大多数腐蚀介质具有优异的耐腐蚀性能。②有出色的耐点蚀、缝隙腐蚀和应力开裂腐蚀性能。 C-276合金适用于各种含有氧化和还原性介质的化学工业。较高的钼、铬含量使合金能够耐氯离子腐蚀，钨元素进一步提高了耐蚀性。同时，C-276合金是仅有的几种耐潮湿氯气、次氯酸盐及二氧化氯溶液腐蚀的材料之一，对高浓度的氯化盐溶液如氯化铁和氯化铜有显著的耐蚀性。 此合金因减少了碳，硅，所以可以控制热影响部分的碳化物的流出，从而更好地提高其耐腐蚀性能。正是因为有此特性，所以广泛用于化学设备等苛刻环境下的材料使用。 应用领域：热交换器、波纹管补偿器、化工设备、烟气脱硫脱销、造纸工业、酸性环境下的设备和元件、乙酸和酸性产品的反应器、PGD系统中的洗涤塔、硫酸冷凝器等。 库存说明： 日本、德国产： 0.5×510／920／925×C0.6×510（610／810／920）×C 美国产 0.5×1000（1219）×C0.6×1000（1219）×C 2.0×1000×C 4.75×2000×60006×2000×60008×2000×6000 10×2000×6000 其他哈氏合金材料库存，欢迎来电咨询。 供货样式：公司备有现货库存，可定尺交货，量大可期货交易，品质确保，交货及时。公司并可按图纸加工制造各种法兰、管件、紧固件、精密零件﹑器具等。 执行标准：UNS N10276，ASTM B575，ASME SB575，NAS NW276，DIN／EN 2.4819 配套焊材：焊条（ENiCrMo-4），焊丝（ERNiCrMo-4）
I C S77.150.30 H62 中华人民共和国国家标准 G B/T5231 2012 代替G B/T5231 2001 加工铜及铜合金牌号和化学成分 D e s i g n a t i o na n d c h e m i c a l c o m p o s i t i o no fw r o u g h t c o p p e r a n d c o p p e r a l l o y s 2012-12-31发布2013-10-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会发布
G B/T5231 2012 前言 本标准按照G B/T1.1 2009给出的规则起草三 本标准代替G B/T5231 2001‘加工铜及铜合金化学成分和产品形状“三本标准中部分牌号等同采用了美国铜及铜合金的牌号和化学成分,对原国家标准中部分牌号的化学成分做出新的规定,保留了G B/T5231 2001标准中的111个牌号,新增加102个牌号,总计包括了213个牌号三本标准与G B/T5231 2001相比,主要变化如下: 本标准对无氧铜氧含量做出调整,将原标准中的T U0改为T U00,等同采用美国牌号 C10100;新增加T U0牌号,氧含量为0.001%,原标准中的T U1二T U2不变,其氧含量分别为 0.002%二0.003%;新增加无氧铜T U3,等同采用美国牌号C10200; 将原国标中的牌号Q T e0.5二Q Z r0.2二Q Z r0.4编入纯铜系列,牌号表示方法修改为:T T e0.5二T Z r0.2二T Z r0.4; 将原国标中的牌号Q C d1二Q B e0.3-1.5二Q B e0.6-2.5二Q B e0.4-1.8二Q B e1.7二Q B e1.9二Q B e1.9-0.1二Q B e2二Q C r0.5二Q C r0.5-0.2-0.1二Q C r0.6-0.4-0.05二Q C r1二QM g0.8二Q F e2.5编入高铜系列,牌号表示方法修改为:T C d1二T B e0.3-1.5二T B e0.6-2.5二T B e0.4-1.8二T B e1.7二T B e1.9二T B e1.9-0.1二T B e2二T C r0.5二T C r0.5-0.2-0.1二T C r0.6-0.4-0.05二T C r1二T M g0.8二T F e2.5; 将原国标中的牌号H96等同美国A S T M合金牌号C21000,铜含量由95.0%~97.0%调整到 94.0%~96.0%,牌号改为H95; 新增纯铜19个牌号:T U0二T U3二T U00A g0.06二T U A g0.03二T U A g0.05二T U A g0.1二T U A g0.2二T U A g0.3二T U Z r0.15二T A g0.1-0.01二T A g0.15二T P3二T P4二T T e0.3二T T e0.5-0.008二T T e0.5-0.02二T S0.4二T Z r0.15二T U A l0.12; 新增高铜合金15个牌号:T B e1.9-0.4二T N i2.4-0.6-0.5二T C r0.3-0.3二T C r0.5-0.1二T C r0.7二T C r0.8二T C r1-0.15二T C r1-0.18二T M g0.2二T M g0.4二T M g0.5二T P b1二T F e1.0二T F e0.1二T T i3.0-0.2; 新增黄铜35个牌号:H66二H B90-0.1二H P b62-2-0.1二H P b61-2-1二H P b61-2-0.1二H P b60-3二 H P b59-2二H P b58-2二H P b58-3二H P b57-4二H S n72-1二H S n70-1-0.01二H S n70-1-0.01-0.04二 H S n65-0.03二H B i60-2二H B i60-1.3二H B i60-1.0-0.05二H B i60-0.5-0.01二H B i60-0.8-0.01二 H B i60-1.1-0.01二H B i59-1二H B i62-1二H M n64-8-5-1.5二H M n62-3-3-1二H M n62-13二H M n59-2-1.5-0.5二 H M n57-2-2-0.5二H S b61-0.8-0.5二H S b60-0.9二H S i75-3二H S i62-0.6二H S i61-0.6二H A l64-5-4-2二 H A l61-4-3-1.5二H M g60-1; 新增青铜14个牌号:Q S n0.4二Q S n0.6二Q S n0.9二Q S n0.5-0.025二Q S n1-0.5-0.5二Q S n1.8二Q S n5-0.2二Q S n5-0.3二Q S n6-0.05二Q S n15-1-1二Q C r4.5-2.5-0.6二Q A l6二Q A l10-4-4-1二Q S i0.6-2; 新增白铜19个牌号:B23二B F e7-0.4-0.4二B F e10-1.5-1二B F e10-1.6-1二B F e16-1-1-0.5二 B F e30-0.7二B F e30-2-2二B Z n18-10二B Z n18-17二B Z n9-29二B Z n12-24二B Z n12-26二B Z n12-29二 B Z n18-20二B Z n22-16二B Z n25-18二B Z n40-20二B Z n10-41-2二B Z n12-37-1.5; 新增铜及铜合金代号,表示方法为以T为首字母加5位数字三等同采用美国合金牌号的合金,仍采用美国牌号的数字编号三 本标准由全国有色金属标准化技术委员会(S A C/T C243)归口三 本标准负责起草单位:中铝沈阳有色金属加工有限公司二中铝洛阳铜业有限公司二浙江海亮股份有限公司二宁波博威集团有限公司二中国有色金属工业标准计量质量研究所三 Ⅰ

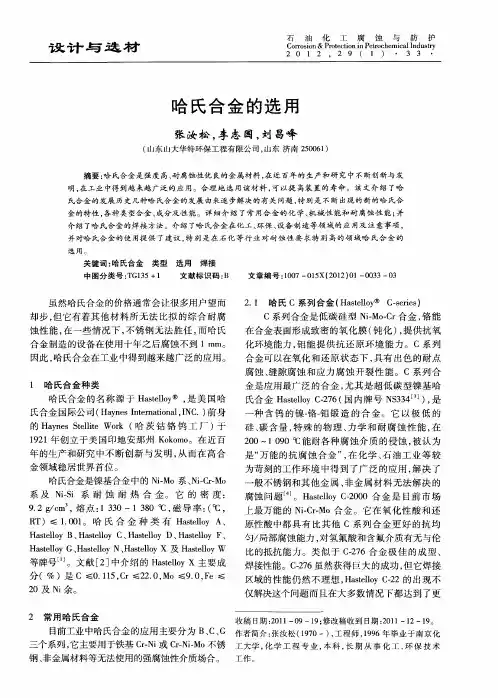

、什么是哈氏合金，主要用在那些方面啊 电脑里关于这个的太多，打包都要发好几个文件夹的，麻烦。选一点好了。 哈斯特洛依（HASTELLOY）镍基合金 哈斯特洛依合金是镍-钼，镍-铬-钼系合金。早期的（Ni60-Mo19-Fe20）哈斯特洛依A解决了耐蚀合金领域内耐盐酸腐蚀的问题。但它只能用于70℃以下的盐酸腐蚀。适当提高钼并降低铁而发展的哈斯特洛依B(0Ni65Mo28Fe5)和哈斯特洛依B2(00Ni70M028)，则可用于沸腾温度下任意浓度的盐酸，甚至在硫酸、氢氟酸中也有良好的耐腐蚀性。 哈斯特洛依B2因超低碳量含量，其耐蚀性比哈斯特洛依B优良。哈斯特洛依B3是一个增加的牌号，热稳定性比B2好。同样具有卓越的抗盐酸、硫酸、醋酸和磷酸及其它非氧化性环境腐蚀的能力。 哈斯特洛依A、B、B2Ni-Mo合金在盐酸中有良好的耐蚀性，但在加有氧或氧化剂的介质中，则耐蚀性显著下降。为克服该合金在还原、氧化复合介质中的低耐蚀性，发展了哈斯特洛依C（Ni60Cr16Mo16W4）。 含Mo量在25%~30%的Ni-Mo合金有二个敏化区，1200~1300℃和600~900℃均有含钼较高的析出相沿晶界沉淀导致晶粒边缘微区钼贫化而产生晶间腐蚀，降低碳、硅和铁，添加钨、钒和铌可改善在盐酸和硫酸中抗晶间腐蚀性能。哈斯特洛依C经600~1150℃敏化处理后在盐酸、硫酸、铬酸中还是出现晶间腐蚀，晶粒边缘微区的贫钼与贫铬导致产生晶间腐蚀的原因。 在哈斯特洛依C中Si能显著加速σ相的形成，据此发展了第二代的低碳 （0.03%）、低硅（0.03%）哈斯特洛依C276（000Cr16Ni60Mo16W4）。它不但具有高的抗还原性介质和氧化性介质腐蚀的能力，而且还能抗点蚀和缝隙腐蚀。但该合金仍有金属间相和碳化物析出。不能抗高温浓硫酸的腐蚀。在通过Ar-O2炼钢和电渣重熔等提纯处理来降低二次碳化物析出的数量或加Ti。进一步发展了极低碳（≤0.015%）和低硅（0.08%）加Ti、不含W的第三代合金哈斯特洛依C-4（000Cr16Ni63Mo16Ti）。 哈斯特洛依N（0Cr7Ni75Mo16）严格控制微量B含量，并加入Ti控制形成MC 型碳化物该合金耐熔盐酸腐蚀好、焊接性好、650℃无辐射脆化。
HastelloyB 哈斯特洛伊耐蚀镍基合金;哈氏合金;镍基合金;哈氏合金丝 hastelloyB-2合金在化学、石化、能源制造和污染控制领域中有着广泛的应用，尤其是在硫酸、盐酸、磷酸、醋酸等工业中 哈氏合金棒哈氏合金板材哈氏合金无缝管哈氏合金焊接管哈氏合金带材 哈氏合金锻件哈氏合金法兰 哈氏特种合金系列：HastelloyB/N10001 HastelloyB-2/N10665 HastelloyB-3 HastelloyC Hastelloyc-276/N10276 HastelloyC-4/N06455 HastelloyC-22/N06022 HastelloyX/N06002 镍基镍合金系列 GH高温合金： GH131 (GH1131) GH132 (GH1132) GH136 (GH1136) GH30 (GH3030) GH36 (GH3036) GH39 (GH3039) GH44 (GH3044) GH128 (GH3128) GH33 (GH4033) GH145 (GH4145) GH169 (GH4169) GH738 (GH4738) GH140 (GH1140) GH706 (GH2706) GH901 (GH2901) GH536 (GH3536) GH99 (GH4099) GH188 (GH5188) GH80A (GH4080A) GH922 (GH3922) GH141 (GH4141) GH625 (GH3625) GH751 (GH4751) GH230 GH26 (R26) Inconel : Inconel 230 (N06230), Inconel 600 (N06600), Inconel 601 (N06601), Inconel 617 (N06617), Inconel 625 (N06625), Inconel 690 (N06690), Inconel 706 (N0770 6) Inconel 718 (N07718), Inconel X-750 (N07750), Inconel 751 (NQ7751) Monel合金: Monel 400, Monel R-405 , Monel K-500 NS耐蚀合金：
合金管牌号及化学成份表 标准： GB5310 ——高压锅炉用无缝钢管 GB6479——化肥设备用高压无缝钢管 GB9948——石油裂化用无缝钢管 ASTM A213 ——Seamless Ferritic and Austenitic Alloy-Steel Boiler, Superheater, and Heat-Exchanger Tubes ASTM A335 ——Seamless Ferritic Alloy-Steel Pipe for High-Temperature Service JIS G3458 ——Alloy Steel Pipes (STPA 12/ 20/ 22/ 23/ 24/ 25/ 26) JIS G3462 ——Alloy Steel for Boiler and Heat Exchanger Tubes (STBA12/ 13/ 20/ 22) JIS G3467 ——Steel Tubes for Fired Heater (STF 410/STFA 12/ 22/ 23/ 24/ 25/ 26) DIN17175-79Ⅲ——Electrical Resistance Or Induction Welded Steel Tubes for Elevated Temperature 主要生产钢管牌号： Cr5Mo (STFA25 STPA25 STBA25 T5 P5) 15CrMo (STFA22 STPA22 STBA22 T12 P12) 1.25Cr0.5Mo (STFA23 STPA23 STBA23 T11 P11)
哈氏合金是镍基合金的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。 哈氏合金(Hastelloy alloy) 一．目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合。 哈氏合金牌号 为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下： B系列：B →B-2(00Ni70Mo28) →B-3 C系列：C →C-276(00Cr16Mo16W4) →C-4(00Cr16Mo16) →C-22 (00Cr22Mo13W3) →C-2000(00Cr20Mo16) G系列：G →G-3（00Cr22Ni48Mo7Cu）→G-30(00Cr30Ni48Mo7Cu) 目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。 二、典型哈氏合金化学成分 材料的化学成分 Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+Ta N10665 (B-2) 基≤1.0 26.0~30 ≤2.0 ≤0.02 ≤0.10 ≤1.0 ≤1.0 ≤0.04 ≤0.03 N10276 (C-276) 基14.5~16.5 15.0~ 17.0 4.0~7.0 ≤0.01 ≤0.08 ≤2.5 ≤1.0 ≤0.04 ≤0.03 3.0~ 4.5 ≤0.035 N06007 (G-3) 基21.0~23.5 6.0~ 8.0 18.0~21 ≤0.015 ≤1.0 ≤5.0 ≤1.0 ≤0.04 ≤0.03 ≤1.5 1.5~2.5 ≤0.50 三、性能 哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。
(2009/11/30 15:05) 《钛及钛合金牌号和化学成分》(引用地址：未提供) ★阿里同摘目录：行业知识 小浏览字体：大中《钛及钛合金牌号和化学成分》 目前，金属钛生产的工业方法是可劳尔法，产品为海绵钛。制取钛材传统的工艺是将海绵钛经熔铸成锭，再加工而成钛材。按此，从采矿到制成钛材的工艺过程的主要步骤为： 钛矿-＞采矿-＞选矿-＞太精矿-＞富集-＞富钛料-＞氯化-＞粗TiCI4-＞精制-＞纯TiCI4-＞镁还原-＞海绵钛-＞熔铸-＞钛锭-＞加工-＞钛材或钛部件上述步骤中如果采矿得到的是金红石，则不必经过富集，可以直接进行氯化制取粗TiCI4。另外，熔铸作业应属冶金工艺，但有时也归入加工工艺。 上述工艺过程中的加工过程是指塑性加工和铸造而言。塑性加工方 法又包括锻造、挤压、轧制、拉伸等。它可将钛锭加工成各种尺寸的饼材、环材、板材、管材、棒材、型材等制品，也可用铸造方法制 成各种形状的零件、部件。. 钛和钛合金塑性加工具有变形抗力大；常温塑性差、屈服极限和强度极限比值咼、回弹大、对缺口敏感、变形过程易与模具粘结、加热时又易吸咐有害气体等特点，塑性加工较钢、铜困难。
故钛和钛合金的加工工艺必须考虑它们的这些特点 钛采用塑性加工，加土尺寸不受限制，又能够大批量生产，但成材率低，加工过程中产生大量废屑残料。钛材生产的原则流程如图1—1。 针对钛塑性加工的上述缺点，近年来发展了钛的粉末冶金工艺。钛的粉末冶金流程与普通粉末冶金相同，只是烧结必须要在真空下进行。它适用乎生产大批量、小尺寸的零件，特别适用于生产复杂的零部件。这种方法几乎无须再经过加工处理，成材率高，既可充分利用钛废料作原料，又可以降低生产成本，但不能生产大尺寸的钛件。钛的粉末冶金工艺流程为:钛粉(或钛合金粉)-＞筛分-＞混合-＞压制成形-＞烧结-＞辅助加工-＞钛制品。 钛材生产的原则流程 钛材除了纯钛外，目前世界上已经生产出近30 种牌号的钛合金。 使用最广泛的钛合金是Ti-6AI-4V, Ti-5AI— 2.5Sn等 医用钛标准(2008/05/29 23:54) 外科植入物用钛及钛合金加工材执行标准GB/T 13810—1997 1 范围本标准规定了外科植入物用钛及钛合金加工材的技术要求、试验方法、检验规则标志、包装、运输、储存。
C-276 C-276全称为HastelloyC-276(哈氏合金） C-276详解 一、耐蚀性能 哈氏C-276合是一种含钨的镍-铬-钼合金，极低的硅碳含量，被认为是万能的抗腐蚀合金。主要耐湿氯、各种氧化性氯化物、氯化盐溶液、硫酸与氧化性盐，在低温与中温盐酸中均有很好的耐蚀性能。因此，近三十年以来、在苛刻的腐蚀环境中，如化工、石油化工、烟气脱硫、纸浆和造纸、环保等工业领域有着相当广泛的应用。 该合金具有以下特性：①在氧化和还原两氛围状态中，对大多数腐蚀介质具有优异的耐腐蚀性能。②有出色的耐点蚀、缝隙腐蚀和应力腐蚀性能。较高的Mo、Cr含量使合金能够耐氯离子腐蚀，W元素进一步提高了耐蚀性。同时，哈氏C-276合金是仅有的几种耐潮湿氯气、次氯酸盐及二氧化氯溶液腐蚀的材料之一，对高浓度的氯化盐溶液如氯化铁和氯化铜有显著的耐蚀性。适用于各种浓度的硫酸溶液，是少数几种能应用于热浓硫酸溶液的材料之一。 二、物理性能 哈氏C-276合金的物理性能如下所示： 材料成分： 57Ni-16Cr-16Mo-5Fe-4W-2.5Co*-1Mn*-0.35V*-0.08Si*-0.01C* *为最大a 余量 执行标准：UNS N10276，ASTM B575，ASME SB575，DIN/EN 2.4819 密度：8.90g/cm3 三、机械性能 抗拉强度：σb≥730Mpa，延伸率：δ≥40%，硬度：HRB≤100。 哈氏C-276合金热成形是在1150℃时立即退火，并以水急冷。对哈氏C-276合金进行冷变形加工会使其强度增加。 哈氏C-276合金和普通奥氏体不锈钢有相似的成形性能。但由于其比普通奥氏体不锈钢的强度要大，所以，在冷成形加工过程中会有更大应力。此外，这种材料的加工硬化速度比普通不锈钢快得多，因此在有广泛冷成形加工过程中，要采取中途退火处理。 四、焊接及热处理 C-276合金的焊接性能和普通奥氏体不锈钢相似，在使用一种焊接方法对C-276焊接之前，必须要采取措施以使焊缝及热影响区的抗腐蚀性能下降最小，如钨极气体保护焊（GTAW）、金属极气体保护焊（GMAW）、埋弧焊或其他一些可以使焊缝及热影响区抗腐蚀性能下降最小的焊接方法。但
各国铜牌号及标准对照表 中国德国欧洲国际标准美国日本GB DIN EN ISO UNS JIS KRUZZEICHEN NUMBER Symbol Number Symbol Number Number TU2 OF-Cu 2.0040 Cu-OFE CW009A Cu-OF C10100 C1011 - SE-Cu 2.0070 Cu-HCP CW021A - C10300 - - SE-Cu 2.0070 Cu-PHC CW020A - C10300 - T2 E-Cu58 2.0065 Cu-ETP CW004A Cu-ETP C11000 C1100 TP2 SF-Cu 2.0090 Cu-DHP CW024A Cu-DHP C12200 C1220 - SF-Cu 2.0090 Cu-DHP CW024A Cu-DHP C12200 C1220 - SF-Cu 2.0090 Cu-DHP CW024A Cu-DLP C12200 C1220 TP1 SW-Cu 2.0076 Cu-DLP CW023A Cu-DLP C12000 C1201 H96 CuZn5 2.0220 CuZn5 CE500L CuZn5 C21000 C2100 H90 CuZn10 2.0230 CuZn10 CW501L CuZn10 C22000 C2200 H85 CuZn15 2.0240 CuZn15 CW502L CuZn15 C23000 C2300 H80 CuZn20 2.0250 CuZn20 CW503L CuZn20 C24000 C2400 H70 CuZn30 2.0265 CuZn30 CW505L CuZn30 C26000 C2600 H68 CuZn33 2.0280 CuZn33 CW506L CuZn35 C26800 C2680 H65 CuZn36 2.0335 CuZn36 CW507L CuZn35 C27000 C2700 H63 CuZn37 2.0321 CuZn37 CW508L CuZn37 C27200 C2720 HPb63-3 CuZn36Pb1.5 2.0331 CuZn35Pb1 CW600N CuZn35Pb1 C34000 C3501 HPb63-3 CuZn36Pb1.5 2.0331 CuZn35Pb2 CW601N CuZn34Pb2 C34200 - H62 CuZn40 2.0360 CuZn40 CW509N CuZn40 C28000 C3712 H60 CuZn38Pb1.5 2.0371 CuZn38Pb2 CW608N CuZn37Pb2 C35000 -
