如有侵权请联系网站删除
南京至高淳城际轨道禄口机场至溧水段试验段土
建工程（DS7-TA05标）
桩基检测方案
编制：
审核：
审批：
中铁十四局集团有限公司
二○一四年十月二十日
桩基检测方案
1工程概况
1.1工程名称：南京至高淳城际轨道禄口机场至溧水段试验段土建工程（DS7-TA05标）
1.2建设单位：南京地铁建设有限责任公司
1.3建设地点：金龙路站～无想山站
1.4工程概况：本标段二站一区间，金龙路站、无想山站和金龙路站～无想山站区间。
金龙路站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。设计抗拔承载力特征值为：1000KN（KBZ1～9a、15～22a）、2400KN（KBZ10～14）。金龙路站桩数总计127根。
无想山站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。设计抗拔承载力特征值为：1000KN（KBZ1～KBZ5）、2400KN（KBZ6～KBZ25）。无想山站桩数总计90根。无想山站抗拔桩平面布置见图2-2。
1.5检测项目及数量：
《建筑基桩检测技术规范》JGJ106-2014
《建筑地基基础处理技术规范》JGJ79-2012
《建筑基桩技术规范》JGJ94-2008
《建筑地基基础检测规程》DGJ32/TJ 142-2012
《建筑地基基础设计规范》GB50007-2011
《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ117-2011
《南京轨道交通工程建设质量检测项目和频率规定》2014年版
本工程设计图纸
1.7检测任务：
低应变检测：通过低应变动测对试桩完整性进行检测，以确定试桩的完整性和可靠性。
抗拔检测：测试试验桩单桩竖向抗拔最大值，提供单桩竖向抗拔承载力极限值和特征值；
测定单桩竖向荷载作用下的荷载和变形；判定单桩竖向抗拔承载力是否满足设计要求。2检测方法
2.1静载抗拔检测
2.1.1检测装置及安装示意图
试验装置主要包括千斤顶加载部分和桩顶位移观测两部分。
在抗拔桩的顶部架设一根钢梁，将抗拔桩钢筋锚固于钢梁之上。在抗拔桩两侧的地面上对称放置两块荷载板，荷载板上方分别安装千斤顶进行并联同步加载。千斤顶加载产生的抬升力由钢梁传递给抗拔桩的钢筋笼。桩顶位移用百分表位移传感器测量。
2.1.2检测装置及安装示意图
检测装置主要包括加载部分和桩顶位移观测部分。荷载由安放在抗拔桩顶上方、两根钢梁中间的油压千斤顶提供，千斤顶上方的钢梁与抗拔桩钢筋焊接或锚固连接。千斤顶下方的钢梁将千斤顶压力传递给检测桩两侧的支墩平台上，再传递到地基土上。抗拔桩顶部位移位移由百分表或位移传感器测量。
2.1.3加载分级：按照最大加载的1/10为一级，逐级加载，直到达到终止加载的条件。
2.1.4位移观测：每级加载后间隔5、10、15min各测读一次，以后每隔15min测读一次，累计1h后每隔30min测读一次。每次测读后，观察并记录桩身外露部分裂缝开展情况。
2.1.5位移相对稳定标准：每1h内的位移不超过0.1mm，并连续出现两次（由1.5h内连续3次观测值计算），认为已达到相对稳定，可加下一级荷载。
2.1.6终止加载的条件（出现下列情况之一时，即可终止加载）
1）在某级荷载作用下，桩顶位移大于前一级荷载作用下的位移的5倍；
2）按桩顶位移控制，当累计桩顶位移超过100mm时；
3）按钢筋抗拉强度控制，荷载达到钢筋强度标准值的0.9倍；
4）对于验收抽样检测的工程桩，达到设计要求的最大上拔荷载值。
2.1.7单桩竖向抗拔极限承载力的判定
1）对于陡变型U-δ曲线，取陡变起始点荷载为极限荷载；
2）对于缓变型U-δ曲线，根据上拔量和δ-lgt曲线变化综合判定，即取δ-lgt
曲线尾部显著弯曲的前一级荷载为极限荷载。
2.1.8桩头处理及现场要求
1）桩顶应比基底高约10cm；
2）钢筋露出桩顶至少50cm。
3）从成桩到开始试验的间歇时间：在桩身强度达到设计要求的前提下，对于砂土，不应少于7天；对于粉土，不应少于10天；非饱和粘性土不应少于15天；饱和
粘土不少于25天，对泥浆护壁灌注桩，宜适当延长休止时间；
4）需保证施工道路畅通，桩周10m范围内需坚硬、平整；保证通电（220V、380V）；
5）试验过程中现场不得有打桩机或其它因素造成的较强震动。
2.2低应变检测
2.2.1低应变测试原理：
反射波法检测桩身完整性是以一维波动理论为基础的。在桩顶施加一锤击力，将产生一沿桩身纵向传播的压缩波（应力波）。该波波速是桩阻抗的函数，与桩横截面面积、材料密度、弹性模量有关。如在桩顶部安装响应传感器，测得该波自桩顶至桩端部（或缺陷处）并反射回桩顶的幅值、符号、时间间隔，就可判断桩长、桩身缺陷性质和桩身缺陷位置。
主要计算公式：△t＝2L/C
式中：△t ──时间间隔（s）
L──桩长（缺陷位置）（m）
C──反射波波速（km/s）
2.2.2现场测试方法
1）测试前的准备
检测工作开始之前，先搜集桩基施工资料，如：查阅工程地质、水文地质资料、了解基桩施工工艺、熟悉设计图纸资料等，以便于检测时能准确设置测试参数和有针对性地进行检测，对检测结果的分析和判断也更加准确、客观。
2）检测前，受检桩应符合下列规定：
a基桩桩身混凝土强度达到设计强度的70%且桩身强度不低于15MPa；
b头的材质、强度、截面尺寸应与桩身基本相同；
c桩顶应凿至硬实混凝土面并大致水平，传感器安装点和激振点应打磨光滑。
3）现场测试
a传感器安装在桩顶面，传感器安装点及其附近不得有裂缝或浮动沙粒存在，传感器用粘结剂与桩顶面粘结，安装完毕后的传感器与桩顶面保持垂直，且紧贴桩顶表面，确保在信号采集过程中不产生滑移或松动。
b对于钢筋混凝土灌注桩，当激振点在桩顶中心时，传感器安装点与桩中心的距离为桩半径的2/3。见下图所示。当激振点不在桩顶中心时，传感器安装点与激振点的距离不宜小
c
d应根据缺陷所在位置的深浅，及时改变锤击脉冲宽度。当检测长桩的桩底反射信息或深部缺陷时，冲击入射波脉冲应较宽；当检测短桩或桩的浅部缺陷时，冲击入射波脉冲应较窄。
e被检测的单桩均应进行二次及以上重复测试，时域波形应有较好的重复性。须采集二
个以上好的波形。当重复性不好时应及时清理激振点，改善传感器安置条件或排除仪器的故障后重新进行测试。
f 结合现场资料通过综合分析，判别有无断桩、离析、夹泥或缩径等缺陷，并确定其位置，判别桩长及混凝土质量是否满足设计要求，对单桩完整性做出评价。 2.2.3 检测数据分析与判断
1) 应根据实测时域波形和频谱分析判定单桩的混凝土质量。 2) 桩身波速平均值的确定应符合下列规定：
a 当桩长已知、桩底反射信号明确时，在地质条件、设计桩型、成桩工艺相同的基桩中，选取不少于5根Ⅰ类桩的桩身波速值按下式计算其平均值：
∑
==
n
i i
c n
c 1
m 1
T
ΔL c i 2000=
f
ΔL c i ?=2
b
3) c t Δx ??=x 20001 f Δc x '?=21
4) 桩身完整性类别应结合缺陷出现的深度、测试信号衰减特性以及设计桩型、成桩工艺、地质条件、施工情况，按规范的规定和实测时域或幅频信号特征进行综合分析判定。
5) 对于混凝土桩，采用时域信号分析时应区分桩身截面渐变后恢复至原桩径并在该阻抗突变处的一次反射，或扩径突变处的二次反射，结合成桩工艺和地质条件综合分析判定受检桩的完整性类别。必要时，可采用实测曲线拟合法辅助判定桩身完整性或借助实测导纳值、动刚度的相对高低辅助判定桩身完整性。
低应变检测桩身完整性判定表
2.2.4检测报告。
检测报告应包括以下内容：
1) 桩身波速取值；
2）桩身完整性描述、缺陷的位置及桩身完整性类别；
3）应给出每根桩有效的实测信号曲线，时域信号时段所对应的桩身长度标尺、指数或线性放大的范围及倍数；
4 ）必要的说明和建议。
3.测试设备、仪表
4、检测流程
4.1依据甲方提供的资料作出检测设计，提供检测方案供甲方审批；
4.2依据检测方案要求，组织开挖准备，使场地满足试验要求；
4.3具备试验条件后，通知乙方进场；
4.4填写检测现场情况调查表，由甲方、监理、施工签字认定试验现场会签表；
4.5乙方按规范和要求组织试验作业并记录；
4.6作业中异常情况及时通报甲方或监理；
4.7试验结束通知甲方或监理转入下道工序或组织设备撤离试验现场；
4.8全部试验结束后乙方对资料进行整理，三至七日内提交中间性检测成果通知单；
4.9全部工作结束二十日内提交本工程检测成果报告；
4.10甲方组织成果报告验收和评审。
5、有关配合、协商事宜
5.1委托方应提供的资料
⑴检测任务委托书和技术交底资料；
⑵拟建场地岩土工程勘察报告、施工组织设计方案（包括桩位平面布置图）；
⑶试验桩成孔成桩等有关资料。
5.2.受检桩的技术要求
受检桩在养护28天或强度达到设计要求（桩土休止时间不少于20天）后方可进行检测。技术要求如下：
⑴受检桩应保持桩头平整；
⑵桩顶应与设计标高一致；
⑶试坑开挖工作需由施工方在试验前完成。每个载荷试验点需清理出5*8m的平整场地。
5.3有关协调配合事宜
⑴提供测试仪器及加压观测与反力装置焊接时所需的电源, 并保证电压稳定，试验期间不断电，停电需提前通知。
⑵因试验昼夜进行，搭设帐篷的位置应尽量距现场近些，如方便请协助提供工人住的工棚。
⑶协助解决检测工作中遇到的其他问题。
6、质量、安全保证措施
6.1.质量保证措施
⑴选择有能力完成本项目的现场检测人员和报告编写、审核人员，并持证上岗；所有上岗人员工作要认真负责，确保原始数据真实可靠。
⑵严格执行国家和行业有关的规范、规程、规定等技术标准及经监理或委托方同意的检测方案。
⑶所有检测设备都要处于良好工作状态，所有计量器具均在检定有效期内。
⑷现场检测人员要及时处理和解决有关技术问题，并经常和甲方、监理联系沟通。
⑸检测报告要论述准确，真实反映现场检测所形成的技术资料。
6.2.安全保证措施
⑴现场检测人员即为现场安全员，全面负责工地安全工作，确保人身、仪器设备安全。
⑵现场检测工作开始前，必须对所有现场工作人员进行安全教育，严格遵守
工地的安全规章制度，服从安全人员的领导。
⑶夜间试验要有足够的照明，恶劣天气应停止作业。
⑷做好意外情况应急处理工作，出现试验结果不合格、长时间停电、仪器设备出现故障等情况，要及时向公司负责人汇报，必要时终止试验。
⑸要把安全施工和文明施工结合起来，相互促进相互提高。
宁高城际二期宁溧段DS7-TA05标
2014年10月25日
目录 一、工程概况........................................................... - 0 - 二、编制依据........................................................... - 0 - 三、技术要求及设备选型 ................................................. - 1 - 3.1、技术要求 (1) 3.2、设备选择 (1) 四、施工方法........................................................... - 2 - 4.1、施工流程 (2) 4.2、泥浆制备 (3) 4.3、测量定位 (5) 4.4、护筒埋设 (5) 4.5、钻进成孔 (5) 4.6、桩孔质量检测 (6) 4.7、清孔 (6) 4.8、钢筋笼制作 (7) 4.9、钢筋笼吊装 (8) 4.10、水下混凝土灌注 (8) 五、质量保证措施....................................................... - 8 - 六、安全保证措施....................................................... - 9 - 七、文明施工及环保措施 ................................................ - 10 -
一、工程概况 XX 站车站总长470.1m ，标准段宽19.8米，盾构加宽段宽23.6米，为12.5m 岛式站台地下二层车站（北段局部140米为一层），标准段底板埋深约为19m ，顶板覆土约3.9m 。车站共设4个出入口，三个风亭，分三期施工，围护结构采用连续墙+混凝土支撑+钢支撑支护，车站主体及附属均采用明挖法施工。 左、右C K 11+923.270 太阳岛站 冰雪大世界站 计算车站中心里程世茂大道站 车站起点里程车站终点里程左、右C K 11+991.270 左、右C K 11+521.170 1号风亭 4b号出入口4号出入口（预留） 3号出入口 2c号出入口（预留）2B号出入口 2A号出入口 2号风亭3号风亭 1号出入口 XX 站平面图 本车站共设置16根抗拔桩，抗拔桩有效桩长35m ，其中有3根抗拔桩兼做格构柱的立柱桩。抗拔桩为直径1.0m 的钢筋混凝土钻孔灌注桩，桩身混凝土等级C35，抗渗等级P6。 抗拔桩平面布置图 二、编制依据 ⑴《XX 市轨道交通2号线一期工程施工图设计XX 站围护结构）》 ⑵《XX 市轨道交通2号线一期工程XX 站岩土工程勘察报告（详细勘察阶段）》
目录 一、设计概况 (2) 二、工期安排和进度计划 (2) 三、人员配备 (3) 四、机械配备 (3) 五、施工方案 (4) 六、质量保证措施 (16) 七、安全保障措施 (16) 八、环境保护措施 (18)
一、设计概况 滨海站交通枢纽位于滨海新区先进制造业产业区中区，距离滨海新区核心12km，东临泰达开发区和天津港，西临高科技产业园区和空港，站位距塘沽城区新北路约5km。 本项目是滨海站交通枢纽配套市政工程的七个子项之一，包括中央环路、南北广场进出站高架匝道，和南广场与外界联通的三条规划路。 B象限U型槽抗拔桩采用C45防水钢筋混凝土，桩径为0.8m，桩长18～25m，共计84根。 B象限U型槽基坑临时支护采用C30钢筋混凝土钻孔灌注桩，桩径0.8m，桩间距1.0m，桩长12m及14m;桩长14m共计：77根；桩长12m共计：37根。 二、工期安排和进度计划 该段段计划从2012年8月15日开始施工，按每台钻孔桩机施工每1天完成4根桩左右，安排2台钻孔桩机，2012年9月10日完成。安排工期26天。 施工进度横道图 部位日期时 间 2012年 8月9月10月 支护桩8.15～9.10 26 抗拔桩8.15～9.1026 三、人员配备 灌注桩加工制作主要管理人员、技术人员和技工见下表。
管理人员和技术人员 姓名职务职称备注 国金祥现场经理 赵功沛测量负责人工程师 杨春雷质量负责人工程师 王伟安全负责人工程师 刘鑫试验负责人工程师 桂林物资负责人工程师 彭道杰技术员工程师 周伟涛技术员工程师 马振刚技术员工程师 张晓军技术员工程师 马贵中桩机施工队长 技工 工种计划数量到场数量备注 电焊工8 8 桩机操作员 2 2 其它作业人员30 30 四、机械配备 序号名称规格型号数量单位完好率 1 潜水钻机QZ-90 2 台100% 2 电焊机BX1-500 8 台100% 3 混凝土输送车15m3 10 台100% 4 导管300mm 2 套100%

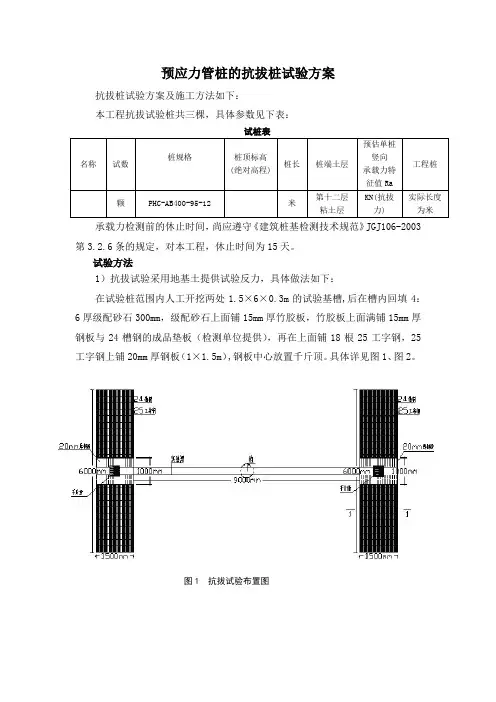

预应力管桩的抗拔桩试验方案抗拔桩试验方案及施工方法如下： 本工程抗拔试验桩共三棵，具体参数见下表： 试桩表 承载力检测前的休止时间，尚应遵守《建筑桩基检测技术规范》JGJ106-2003第3.2.6条的规定，对本工程，休止时间为15天。 试验方法 1）抗拔试验采用地基土提供试验反力，具体做法如下： 在试验桩范围内人工开挖两处1.5×6×0.3m的试验基槽,后在槽内回填4：6厚级配砂石300mm，级配砂石上面铺15mm厚竹胶板，竹胶板上面满铺15mm厚钢板与24槽钢的成品垫板（检测单位提供），再在上面铺18根25工字钢，25工字钢上铺20mm厚钢板（1×1.5m）,钢板中心放置千斤顶。具体详见图1、图2。
