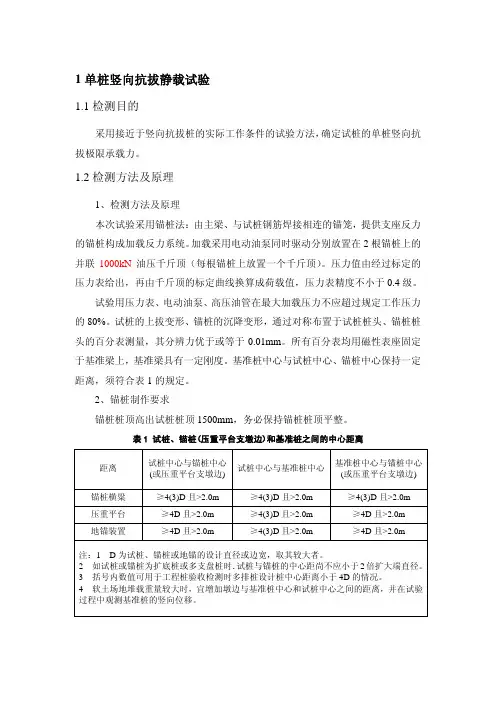

单桩竖向抗拔静载试验检测报告 主检：校核：审核：批准：
一、工程概况 ※※※※※单位在※※※※项目。受该公司的委托，※※※※承担该项目的桩基检测工作，目的是检测桩的竖向抗拔承载力是否满足设计要求。我公司于※※※※年※※※※月※※※※日对基桩进行了单桩竖向抗压静载试验，根据国家、省的有关规定，经委托单位与有关单位研究协商,确定本次检测1根工程桩，桩号为2号。 二、工程地质概况 该场地土层情况自上而下为： ①杂填土：浅灰色，灰黄色，稍湿，稍密。主要成分为粘性土，含有碎块石、砂砾、建筑垃圾及生活垃圾等，堆填时间2～5年。均匀性差。本层分布于整个场地，层厚1.30～ 9.90m。 ②粘土：褐黄色，饱和，可塑。成分以粘土为主，局部为粉质粘土，含有高岭土及少量铁质氧化物，均匀性一般。厚度0.70～4.80m。 ③淤泥：深灰色，饱和，流塑，成分以淤泥为主，局部为淤泥质土，含有腐殖质，均匀性差，厚度1.00～9.60m。 ④中砂：浅灰色、灰黄色、褐黄色，饱和，松散～稍密，局部中密。主要成分为石英。分布厚度1.70～11.75m。 ⑤粉质粘土：灰白色、灰黄色，饱和，可塑为主，局部呈软塑。含有高岭土及少量石英砂，均匀性较好，分布厚度0.75～8.90m。 ⑥残积砂质粘性土：灰白色、灰黄色、浅红色，饱和，可塑。为花岗岩风化残留物。长石及暗色矿物已完全风化成粘土矿物，分布厚度为1.00～15.30m。 三、成桩情况 根据委托单位提供的设计及施工资料，各检测桩的单桩上拔力设计值和有关成桩参数见表2。 检测桩的有关成桩参数表2 四、检测仪器设备、方法和检测过程
????1、试验加载装置 ????本次试验加载装置采用油压千斤顶，装置图如上图所示。 ????2、试验加载方法和桩顶上拔量观测 ????(1) 试验加载：采用慢速维持荷载法，每级加载为要求最大试验荷载的1/10，第一级可按2倍分级荷载加载，在每一级荷载作用下，桩顶上拔量在每小时小于0.1mm且连续出现两次时，可加下一级荷载。 ????(2) 桩顶上拔量观测：在桩顶两边沿直径方向对称安装位移计进行测读。????3、检测过程 本次试验采用两台千斤顶加载，将两个千斤顶分别放在支承墩上面，主梁的下面。试验加荷方式为慢速维持荷载法，试桩每级荷载增量均为100kN，应委托方要求最大试验荷载加至1000kN。试验进展顺利，未出现异常现象。试桩在最大荷载作用下的桩顶上拔小于100mm且没有明显上拔量增大的现象，试桩未达到极限承载状态。 五、极限上拔力判定依据 1、对陡变型U～δ曲线，取陡升起始点对应的荷载值； 2、根据上拔量随时间变化的特征确定：取δ～lgt曲线斜率明显变陡或曲线尾部明显弯曲的前一级荷载值。 3、当在某级荷载下抗拔钢筋断裂时，取其前一级荷载值。 六、检测结果 ???检测结果汇总表见表3，试验荷载和上拔数据及检测桩的U～δ曲线和δ～lgt曲线见附图。 试验结果汇总表表3 七、检测结论? 试验加载到1000kN时,上拔量为7.75mm, U～δ曲线平缓,无明显陡变段，δ～lgt曲线呈平缓规则排列。
工程概况 工程名称：富丰新城二期住宅8、9及16#~18座 工程地点：佛山市南海区桂城南港路、石龙南路和旧佛平路交汇处 建设单位：佛山市嘉丰置业有限公司 设计单位：深圳市华阳国际工程设计有限公司 勘察单位：广东佛山地质工程勘察院 监理单位：佛山市南盛建设监理有限公司 施工单位：裕达建工集团有限公司 富丰新城二期住宅8、9及16#~18座均属框剪结构，5幢32层住宅楼，场地内设二层地下室，负二层为六级人防地下室，结构安全等级为二级，结构抗震等级为三级，（框支框架二级）抗震设防裂度为7度，地下室防水等级为二级，Ⅰ类高层住宅楼，建筑耐火等级为1级。建筑面积为105000.00㎡,基础采用φ500（AB125）预应力管桩,总数为1708根桩长约8～20m，单桩竖向承载力特征值为2000kN，抗拔承载力特征值为250KN。 根据有关规范及文件要求，结合工地实际情况，初步确定检测内容如下：对PHC桩采用低应变及抗压静载及抗拔静载检测，本次试验按照中华人民共和国行业标准《建筑桩基检测技术规范》（106－2003）及粤建科[2000]137号文及穗建筑[2001]395号文等有关标准及规定，PHC桩低应变检测数量应符合下列要求：①三桩或三桩以下承台每承台不得少于1根，②设计等级为甲级或地质条件复杂、成桩质量可靠性较低的灌注桩，抽检数量不应少于总桩数的30%，且不得少于20根；其他基桩工程的抽检数量不应少于总桩数的20%，且不应少于10根。PHC桩单桩竖向抗压静载力检测数量在同一条件下不应少于3根，且不宜少于总桩数的1%；当工程桩总数在50根以内时，不应少于2根。单桩竖向抗压承载力检测数量不应少于抗拔桩总数的1%，且不少于3根。现制定检测方案如下：见附表：
单桩竖向抗压静载试验检测细则 1、试验目的 确定单桩的竖向抗压承载力特征值是否满足设计要求。 2、适用范围 (1)对于本项目，本检测适用CFG桩、水泥土搅拌桩、柱锤冲扩桩等； (2)当埋设有测量桩身应力、应变、桩底反力的传感器或位移杆时，可测定桩的分层侧阻力和端阻力或桩身截面的位移量。 (3)对工程桩抽样检测时，加载量不应小于设计要求的单桩承载力特征值的2.0倍。 2、检测评定依据 1）《新建时速200公里客货共线铁路工程施工质量验收暂行标准》（铁建设【2004】8号）； 2）《铁路工程基桩检测技术规程》（TB 10218-2008）； 3）《建筑基桩检测技术规范》（JGJ 106-2014/J256-2014）； 4）《铁路路基工程施工质量验收标准》（TB TB10414-2003）； 5）《铁路建设工程监理规程》（TB 10402-2007/J269-2007）； 3、设备仪器及其安装 (1)试验加载宜采用油压千斤顶。当采用两台及两台以上千斤顶加载时应并联同步工作，且应符合下列规定： 1)采用的千斤顶型号、规格应相同； 2)千斤顶的合力中心应与桩轴线重合； 3）承压板直径不小于设计桩径且有足够的刚度。 (2)加载反力装置可根据现场条件选择锚桩横梁反力装置、压重平台反力装置、锚桩压重联合反力装置、地锚反力装置，并应符合下列规定： 1)加载反力装置能提供的反力不得小于最大加载量的1.2倍； 2)应对加载反力装置的全部构件进行强度和变形验算； 3)应对锚桩抗拔力(地基土、抗拔钢筋、桩的接头)进行验算；采用工程桩作锚桩时，锚桩数量不应少于4根，并应监测锚桩上拔量； 4)压重宜在检测前一次加足，并均匀稳固地放置于平台上； 5)压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍，有条件时宜利用工程桩作为堆载支点。 (3)荷载测量可用放置在千斤顶上的荷重传感器直接测定；或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。传感器的测量误差不应大于
跨黔桂扩能铁路大桥、狮头河1号中桥、绿荫河中桥 单梁静载试验方案 1、工程概况 跨黔桂扩能铁路大桥为跨黔桂扩能铁路和地方规划甘塘镇四号路而 设，与路线成105度交角。上部构造采用4-30m预应力T梁、先简支后结构连续；下部构造采用柱式墩、桩基础，桩柱式桥台、桩基础；设计荷载公路-I级；桥面宽度 15.5m。 图1 跨黔桂扩能铁路大桥立面图 绿荫河中桥跨越甘塘镇十六号规划路及绿荫河，路线与河沟基本正交，上部结构采用4-20m预制空心板；下部结构采用重力式桥台，柱式墩，基础采用扩大基础和桩基础；设计荷载公路-I级；桥面宽度15.5m。 图2绿荫河中桥立面图 狮头河1号中桥跨越狮头河而设，路线与河沟与600交角，上部结构采用3-16m预制预应力混凝土空心板；下部结构采用桩基础；设计荷载公路-I级；桥面宽度15.5m。 图3狮头河1号中桥立面图 为保证桥梁施工质量及施工安全，需对这3座桥梁的预制单梁进行静载检测，以
明确单梁的实际承载能力是否达到设计标准。 2、检测目的 通过单梁静力荷载试验，测定所检测的单梁在静力试验荷载作用下控制截面的位移、应变试验数据，并与理论计算值及规范允许值进行对比，以判定单梁实际承载能力，评估其在试验荷载下的工作性能。 3、检测依据 本次单梁静载试验主要依据以下规范进行： 1、《公路桥涵设计通用规范》(JTG D60-2004); 2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)； 3、《公路桥涵养护规范》(JTGH11-2004)； 4、《公路桥梁承载能力检测评定规程〉》JTGT J21-2011)； 5、跨黔桂扩能铁路大桥、绿荫河中桥、狮头河1号中桥施工图纸 4、检测仪器设备 本次桥梁检测的的主要仪器设备见下表:
单桩竖向抗压静载试验检测报告
————————————————————————————————作者：————————————————————————————————日期：
（样式一，须另加专用封套） （这里提供两种样式，各单位具体执行时可以微调，但信息量只能增加，不得减少） ※※※※※※※※※※工程 单桩竖向抗压静载试验 检测报告 报告编号：※ 检测人员：（含上岗证号） 报告编写：（含上岗证号） 复核：（含上岗证号）（盖骑缝章） 审核：（含上岗证号） 批准人（含职务）：（或技术负责人，各单位据质量管理手册自定）（技术资质专用章、CMA章等，分开或合一均可）
检测单位名称（须与专用章名称统一） ※年※月※日 声明 1. 本报告涂改、错页、换页、漏页无效； 2. 检测单位名称与检测报告专用章名称不符者无效； 3. 本报告无我单位相关技术资格证书章无效； 4. 本报告无检测、审核、批准人（或技术负责人）签字无效； 5．未经书面同意不得复制或作为他用。 6．如对本检测报告有异议或需要说明之处，可在报告发出后 15 天内向本检测单位书面提出,本单位将于5日内给予答 复。 检测单位：（加盖技术资质专用章、CMA章等，分开或合一均可） 地址： 邮编：
电话： 传真：监督电话：联系人：
（样式二） （这里提供两种样式，各单位具体执行时可以微调，但信息量只能增加，不得减少，正式报告中须去掉本规定格式中的注释红字） 单桩竖向抗压静载试验 检测报告 工程名称： 工程地点： 委托单位：（盖骑缝章）检测日期：※年※月※日 报告编号： 合同编号：（可缺省）
静载试验方案
贵广铁路工程GGTJ-13标段工程 现浇简支梁钢管桩静载试验方案 审核人： 审核人： 编制人： 中交四航局贵广铁路土建十三标段 二〇一三年七月 一、工程概况
北江特大桥西引桥贵广双线89#～90#墩现浇简支梁位于线路R=∞，G=-2.5‰竖曲线型上，桥区地震动峰加速度为0.05g。现浇简支梁钢管桩布置图如下： 二、静载试验目的、内容及方法 1、试验目的及内容 ①希望此静载试验能将原状土层与进入深度的地基承载力经过测试进行设计荷载对比，单桩承载力是否满足设计要求。 ②选取32米简支梁跨中位置7条钢管桩中腹板位置承载力最大的钢管作为静载试验桩。 2、试验方法 ①由于现场条件的限制，不方便采用堆积法进行搭设加载平
台。本试验桩竖向静载试验采用试验桩两侧的管桩抗拔力作为试验加载反力，形成一个反力装置，用拼装工字钢作为桩的承力系统，用1台300t液压千斤顶给试验桩加载。 ②静载布置： 32m梁中间排钢管立柱采用钢管桩基础，Ф630钢管桩打入地下13m。加载反力架由两根I56与双拼I36焊接组成，受压试验桩采用双拼I25将力传至桩帽处，抗拔试验桩由2cm厚钢板与35cm厚混凝土组成的牛腿组成。 ③示意图如下： 三、加载设备 YCW-300型千斤顶1台，ZB4-500油泵，0.4级油压表1只，百分表2只。 四、加载要求 钢管桩最大承载力为867.1kN，抗拔力为：1213.94 kN，本试
验荷载按单桩设计荷载的1.0倍计取，为867.1KN，两侧锚桩上拔量应小于4cm。 五、加载沉降观测 1、在桩顶两边各装设2个百分表,按规定时间测定沉降量，百分表精度0.01mm。下沉未达稳定，不得进行下一级加载。每级加载的观测时间为：每级荷载加完后应立即观测。 2、当出现下列情况之一时，可终止加载： 某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的5倍。注：当桩顶沉降量相对稳定且总沉降量小于40mm时，宜加载至桩顶总沉降量超过40mm。 某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的2倍且经24h尚未达到相对稳定标准。 已达到设计要求的最大加载量。 当工程桩作锚桩时，锚桩上拔量已达到允许值。 当沉降曲线呈缓变型时，可加载至桩顶总沉降量60~80mm。 3、桩的卸载回弹量观测 卸载方法 ①每次卸载量为加载量的两倍， ②每级卸载后，按要求进行观测记录。并保持该级千斤顶对应的油压力 ③当5级荷载卸完后，千斤顶不受力。并按有关要求观测记录。
单桩竖向抗压静载试验 4.1 适用范围 4.1.1 本方法适用于检测革桩的竖向抗压承载力。 4.1.2 当埋设有测量桩身应力、应变、桩底反力的传感器或位移杆时，可测定桩的分层侧阻力和端阻力或桩身截面的位移量。 4.1.3 为设计提供依据的试验桩，应加载至破坏；当桩的承载力以桩身强度控制时，可按设计要求的加载量进行。 4.1.4 对工程桩抽样检测时，加载量不应小于设计要求的单桩承载力特征值的2.0 倍。 4.2 设备仪器及其安装 4.2.1 试验加载宜采用油压千斤顶。当采用两台及两台以上千斤顶加载时应并联同步工作，且应符合下列规定： 1 采用的千斤顶型号、规格应相同。 2 千斤顶的合力中心应与桩轴线重合。 4.2.2 加载反力装置可根据现场条件选择锚桩横梁反力装置、压重平台反力装置、锚桩压重联合反力装置、地锚反力装置，并应符合下列规定： 1 加载反力装置能提供的反力不得小于最大加载量的1. 2 倍。 2 应对加载反力装置的全部构件进行强度和变形验算。 3 应对锚桩抗拔力（地基土、抗拔钢筋、桩的接头）进行验算；采用工程桩作锚桩时，锚桩数量不应少于 4 根，并应监测锚桩上拔量。 4 压重宜在检测前一次加足，并均匀稳固地放置于平台上。 5 压重施加于地基的压应力不宜大于地基承载力特征值的1.5 倍，有条件时宜利用工程桩作为堆载支点。 4.2.3 荷载测量可用放置在千斤顶上的荷重传感器直接测定；或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。传感器的测量误差不应大于1%，压力表精度应优于或等于0.4 级。试验用压力表、油泵、油管在最大加载时的压力不应超过规定工作压力的80%。的压力不应超过规定工作压力的80%。 4.2.4 沉降测量宜采用位移传感器或大量程百分表，并应符合下列规定：4.2.4 沉降测量宜采用位移传感器或大量程百分表，并应符合下列规定： 1 测量误差不大于0.1%，分辨力优于或等于0.01mm 。1 测量误差不大于0.1%，分辨力优于或等于0.01mm 。
兴赣高速预制梁（板） 静载试验方案 江西省交通工程质量检测中心 二零一五年七月 专业资料值得拥有
兴赣高速梁(板)静载试验初步方案 一、试验目的和内容 静载试验是对桥梁结构工作状态进行直接测试的一种鉴定手段。梁结构在试验荷载作用下，通过测试结构的静应变、静挠度，藉以判断桥梁结构的工作状态和受力性能。 本次试验的目的主要是对预制梁板在使用荷载下的受力性能进行测试，了解单梁的实际受力性能，从而积累科学技术资料，为设计提供试验资料。 二、试验技术标准和依据 1、《大跨径混凝土桥梁的试验方法》（经1982年10月在柏林举行的专题第五次专家会议通过），交通部公路科学研究所、交通部公路局技术处、交通部公路规划设计院，1982年10月，北京（以下简称《试验方法》）； 2、《公路工程质量检验评定标准》JTG F80/1-2004； 3、《公路桥涵设计通用规范》 JTG D60-2004； 4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2004； 5、《公路桥涵设计规范汇编》2001年版人民交通出版社（以下简称《规范》）； 6、《公路桥梁承载能力检测评定规程》 JTG/T21-2011； 7、《桥梁工程检测手册》人民交通出版社。 8、设计施工图纸。 三、测试项目和测点布置 1、测试跨中应变：测试跨中应变能较好地反映设计和施工质量情况，预应力梁以砼应变为主，在梁跨中梁底截面布置2个应变测点，跨中腹板沿梁高布置3个应变测点（小箱梁两侧均需布置），共布置5个应变测点（小箱梁8个测点）。
2、测试跨中挠度：满足正常使用对结构的刚度要求，体现在跨中挠度应小于设计计算值或规范规定的允许值,梁跨中布置二个挠度测点。 3、测试支座变形（沉陷）：测定支座沉陷量是消除其对跨中挠度的影响,两端支座处分别布置二个测点检测支座变形（沉陷）。 4、测定残余值：试验荷载卸载后，测定梁挠度值、应变值与卸载后相对应的残余值比值，利于梁结构试验结果评定。 5、裂缝观测:试验前和试验过程中，对梁结构是否已出现裂缝进行观测，以了解梁施工质量和利于试验数据分析。 预制梁测点布置见图一。 主梁立面测点布置图 挠度测点 应变测点 支座截面 小箱梁横截面测点布置图 支点截面Ⅰ- 百分表测点支点截面Ⅰ-Ⅰ截面 应变测点百分表测点 T梁横截面测点布置图 图一测点布置示意图
一、工程概况 表1工程概况
二、工程地质描述 根据xxxxx岩土工程勘察报告（工程编号：20132022）揭示拟建场地位于浦口区新城中央大道以东，原场地高低起伏，低洼处有积水，现场地已经过推填、整平，原始地形、地貌皆被破坏，场地现标高范围为12.61～15.36m，场地地势总体较平坦。 拟建场地为岗地～岗地前缘相地貌单元。场区岩土自上而下可分为如下几层： ①-1层素填土:黄灰色，灰黄色，土质不均匀，成份主要为粘性土，夹少量腐植物，结构较松散，该层主要为场地整平时堆填土，堆积年代小于5年，场区均有分布。层厚:0.50～ 4.00m，层底埋深:0.50～4.00m。 ①-2层素填土：灰色，灰黑色，软流塑状态，主要为粉质粘土，含较多腐植物，有臭味，分布于场区部分地段。层厚:0.50～1.50m，层底埋深: 1.70～4.50m。 ②层粉质粘土:灰黄色、黄灰色,湿,可塑状态,含少量铁锰质氧化物，中偏高压缩性,该层土切面稍有光泽,干强度中等,韧性中等,无摇振反应，该层分布于场区局部地段，该层层厚:0.60～6.20m，层底埋深:1.50～7.70m。 ③层粉质粘土:黄褐色，可～硬塑状态，含铁锰质结核粒及高岭土斑块，中等压缩性，土切面稍有光泽,干强度中等,韧性中等，无摇振反应，分布于场区大部分地段，该层层厚:0.30～7.00 m，层底埋深:1.50～9.50m。 ④层残积土:黄褐色～砖红色,呈砂土状，可硬塑或中～密实状态，混杂风化岩屑，岩屑含量自上而下渐增，土质不均，遇水易软化，场区普遍分布，该层层厚:0.30～2.80m，层底埋深:2.00～10.30m。 ⑤-1层强风化粉砂岩:砖红色，该层强烈风化成密实砂状，碎块状，组织结构大部分破坏，矿物成份显著变化，标准贯入实测击数多数大于50击。本层浸水易软化，岩体基本质量等级为Ⅴ级。场区普遍分布，该层层厚:0.50～1.70 m，层底埋深:3.50～11.60m。 ⑤-2层中等风化粉砂岩:砖红色，岩体强度低，较完整，机械钻进较快且较为平稳，取芯率达90%，岩块用手易掰断，矿物成分为石英、长石。岩块天然单轴抗压强度标准值为0.45Mpa，该层属极软岩类，岩体基本质量等级为Ⅴ级，本层浸水易软化，该层未穿透。注：详细情况请参见岩土工程勘察报告。
最新版 桩基检测 试 验 方 案

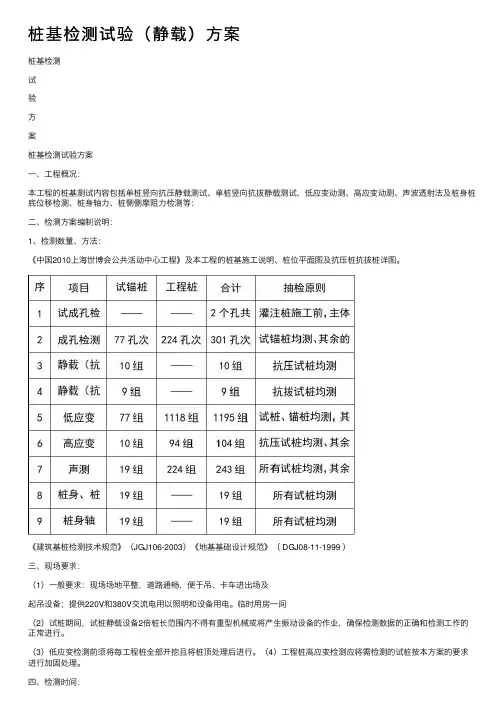

桩基检测试验方案 一、工程概况： 本工程的桩基测试内容包括单桩竖向抗压静载测试、单桩竖向抗拔静载测试、低应变动测、高应变动测、声波透射法及桩身桩底位移检测、桩身轴力、桩侧侧摩阻力检测等： 二、检测方案编制说明： 1、检测数量、方法： 《中国2010上海世博会公共活动中心工程》及本工程的桩基施工说明、桩位平面图及抗压桩抗拔桩详图。 《建筑基桩检测技术规范》（JGJ106-2003） 《地基基础设计规范》（ DGJ08-11-1999 ）
三、现场要求： （1）一般要求：现场场地平整，道路通畅，便于吊、卡车进出场及起吊设备；提供220V和380V交流电用以照明和设备用电。临时用房一间 （2）试桩期间，试桩静载设备2倍桩长范围内不得有重型机械或将产生振动设备的作业，确保检测数据的正确和检测工作的正常进行。 （3）低应变检测前须将每工程桩全部开挖且将桩顶处理后进行。（4）工程桩高应变检测应将需检测的试桩按本方案的要求进行加固处理。 四、检测时间： 抗压静载检测速度为4天/ 组（包括设备安装及检测）； 抗拔检测检测速度为2天 /组（包括设备安装及检测） 低应变动测、高应变动测、成孔检测、声波透射检测待测试条件具备。检测时间由委托单位提前一天通知。一般在一天即可完成现场检测工作。桩身、桩底位移检测及桩身轴力、测摩阻力检测在静载试验进行时同时检测。 五、测试成果及期限 1、静载确定实测单桩竖向抗压（拔）极限承载力。提供单桩竖 向抗压（拔）静载荷试验的Q—s曲线和s—lgt曲线以及成 果汇总表。 2、低应变所测桩桩身完整性曲线和判断及缺陷描述。 3、试成孔检测提供连续12小时的孔径、、孔深、垂直度、及沉 渣厚度的检测数据以判定孔壁稳定性能，评价施工机械和工 艺是否满足灌注桩成桩的质量要求。 4、成孔检测提供孔径、、孔深、垂直度、及沉渣厚度的检测数 据。 5、高应变检测提供抗压桩的实测承载力及桩身完整性。
单桩竖向静载试验实施细则 1. 试验目的 1.1确定极限承载力和单桩承载力特征值； 1.2判定抗压竖向承载力是否满足设计要求； 1.3实测桩身摩阻力和桩端阻力（对研究性试验）。 2. 试验范围 混凝土预制桩、各种混凝土钻孔灌注桩、钢桩 3. 试验依据 《建筑基桩检测技术规范》（JGJ106-2014）; 《铁路工程基桩检测技术规程》（TB10218-2008）。 4. 工作程序 4.1仪器设备 4.1.1 RS-JYB/C静载试验设备 4.1.2超高压油泵和油压千斤顶及与二者相连的高压油管 4.1.3荷载和沉降量测仪表：柱式力传感器或压力变送器量测荷载；白分表、调频式位移传感器量测沉降。荷载和沉降量测仪表均应经过计量标定。 4.2试验的准备工作 4.2.1收集资料，了解试桩场地工程地质情况，试桩的基本情况（如桩长、桩径、碌强度等级、施工日期、施工工艺等），以及桩的预估极限承载力值。 4.2.2在充分征求设计人员及建设单位对试桩的试验要求和进度要求后，制定出
比较详细的试验方案（包括锚桩布置，桩头处理、加载装置等）。 4.2.2.1 试验加载装置的选择：试桩所承受的荷载一般由油压千斤顶施加。加载及反力装置可根据现场实际条件取下列三种形式之一 4.2.2.1.1 锚桩横梁反力装置（图1）:锚桩数量、锚桩长度和横梁尺寸均应按1.2?1.4倍预估试桩破坏荷载进行设计，锚桩按抗拔桩的有关规定计算确定。 采用工程桩作锚桩时，锚桩数量不得少丁4根，并应对试验过程锚桩上拔量进 行检测。 4.2.2.1.2 压重平台反力装置：压重量不得少丁预估试桩破坏荷载的 1.2倍压重应在试验开始前一次加上，并均匀稳固放置丁平■台上。 亓厚钢槌通木包闹成— 4.2.2.1.3 锚桩压重联合反力装置：当试桩最大加载重量超过锚桩的抗拔能力时，可在横梁上放置或悬挂一定重物，由锚桩和重物共同承受千斤顶加载反力。 4.2.2.2 荷载与沉降的量测仪表：荷载可用压力传感器测定。试桩沉降采用调频式位移传感器测量。应在桩的2个正交直径方向对称安装4个调频式位移传感器, 小桩径可安装2个或3个调频式位移传感器。沉降测定平面离桩顶距离不应小丁0.5倍桩径，固定和支承调频式位移传感器的基准梁在构造上应确保不受气温影响而发生竖向变位。 4.2.2.3 试验加载方式选择；试验加载方式一般采用慢速维持荷载法（逐级加载，每级荷载达到相对稳定后加下一级荷载，直至试桩破坏，然后逐级卸载到零）。 当考虑结合实际工程桩的荷载特征或为缩短试验时间，也可采用多循环加、卸载法（每级荷载达到相对稳定后卸载到零）和快速维持荷载法（一般采用每一小时加一级荷载） 4.2.2.4 试桩、锚桩（压重平台支墩）和基准梁之间的中心距离应符合 5.2.4的规定。 4.2.3试桩制作要求
兴赣高速预制梁（板）静载试验方案 江西省交通工程质量检测中心 二零一五年七月
兴赣高速梁（板）静载试验初步方案 一、试验目的和内容 静载试验是对桥梁结构工作状态进行直接测试的一种鉴定手段。梁结构在试验荷载作用下，通过测试结构的静应变、静挠度，藉以判断桥梁结构的工作状态和受力性能。 本次试验的目的主要是对预制梁板在使用荷载下的受力性能进行测试，了解单梁的实际受力性能，从而积累科学技术资料，为设计提供试验资料。 二、试验技术标准和依据 1、《大跨径混凝土桥梁的试验方法》（经1982年10月在柏林举行的专题第五次专家会议通过），交通部公路科学研究所、交通部公路局技术处、交通部公路规划设计院，1982年10月，北京（以下简称《试验方法》）； 2、《公路工程质量检验评定标准》JTG F80/1-2004 ； 3、《公路桥涵设计通用规范》JTG D60-2004 ； 4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004 ； 5、《公路桥涵设计规范汇编》2001年版人民交通出版社（以下简称《规范》）； 6、《公路桥梁承载能力检测评定规程》JTG/T21-2011 ; 7、《桥梁工程检测手册》人民交通出版社。 &设计施工图纸。 三、测试项目和测点布置 1、测试跨中应变：测试跨中应变能较好地反映设计和施工质量情况，预应力梁以砼应变为主，在梁跨中梁底截面布置2个应变测点，跨中腹板沿梁高布置3个应变测点（小箱梁两侧均需布置），共布置5个应变测点（小箱梁8个测点）。
2、测试跨中挠度：满足正常使用对结构的刚度要求，体现在跨中挠度应小于设计计算值或规范规定的允许值，梁跨中布置二个挠度测点。 3、测试支座变形（沉陷）：测定支座沉陷量是消除其对跨中挠度的影响两端支座处分别布置二个测点检测支座变形（沉陷）。 4、测定残余值：试验荷载卸载后，测定梁挠度值、应变值与卸载后相对应的残余值比值，利于梁结构试验结果评定。 5、裂缝观测：试验前和试验过程中，对梁结构是否已出现裂缝进行观测, 以了解梁施工质量和利于试验数据分析。 预制梁测点布置见图一。 L/2 支座 L T 主梁立面测点布置图 —挠度测点应变测点 G—匚 L 支座截面
目录 一、桥梁概述 (1) 二、检测依据及技术标准 (1) 三、试验检测的目的 (2) 四、单梁静载试验 (2) 4.1试验前准备工作 (2) 4.2试验内容、要求及方法 (5) 4.3测点布置 (5) 4.4试验加载 (6) 五、单片梁试验主要仪器设备 (7) 六、人员配备 (7) 七、费用报价 ................................................................. 错误！未定义书签。附件（收费标准）： ..................................................... 错误！未定义书签。
*** 工程 空心板单片梁台座静载试验方案 一、桥梁概述 主要技术标准 桥梁设计荷载：公路I级；人群荷载：3.0KN/m2；结构安全等级：一级；桥涵设计基准期：100年；抗震设防烈度：7度。 主要材料 混凝土：空心板主梁、湿接缝等采用C50混凝土，预应力筋封端的混凝土为C40微膨胀细石混凝土，不得使用任何含有氯化物的外加剂，重力密度γ,弹性模量为3.45×104MPa；空心板桥面铺装混凝土采用C50，重= 26 0. m kN/ 力密度m γ，弹性模量为 3.25×104MPa；桥面铺装采用沥青混凝土，25 = kN/ 0. 重为密度m γ。 = 0. 24 kN/ 预应力钢绞线：预应力钢筋采用《预应力混凝土用钢绞线》（GB/T5224-2 003）标准的低松弛高强度钢绞线，其抗拉强度标准值f pk=1860Mp，抗拉设计强度f pd=1260Mp，弹性模量Ep=1.95×105MPa，松弛系数3.0 ξ，公称直径d= = 15.24mm，公称截面面积A=139mm2。 受业主委托，我中心负责以上桥梁的单片梁台座静载试验，对以上桥的梁体质量、工作状态及承载能力作出评价。 二、检测依据及技术标准 本次荷载试验依据或参考下列规范或文件进行： 1)《大跨径混凝土桥梁的试验方法》(1982)； 2)《公路桥梁承载能力检测评定规程》（JTG/T J21-2011）； 3)《混凝土结构工程施工质量验收规范》（GB 50204-2002）； 4)《城市桥梁工程施工与质量验收规范》（CJJ2-2008）；
_ 桩基检测方案 编制： 审核： 审批：

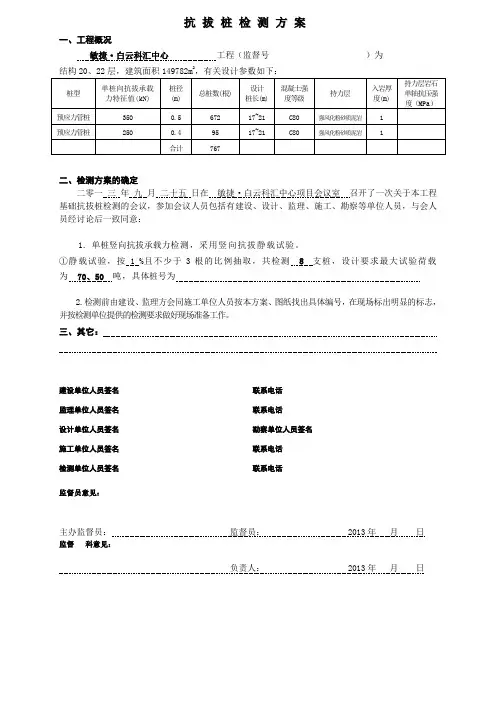

桩基检测方案 1工程概况 1.1工程名称：南京至高淳城际轨道禄口机场至溧水段试验段土建工程（DS7-TA05标） 1.2建设单位：南京地铁建设有限责任公司 1.3建设地点：金龙路站～无想山站 1.4工程概况：本标段二站一区间，金龙路站、无想山站和金龙路站～无想山站区间。 金龙路站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。设计抗拔承载力特征值为：1000KN（KBZ1～9a、15～22a）、2400KN（KBZ10～14）。金龙路站桩数总计127根。 无想山站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。设计抗拔承载力特征值为：1000KN（KBZ1～KBZ5）、2400KN（KBZ6～KBZ25）。无想山站桩数总计90根。无想山站抗拔桩平面布置见图2-2。 1.5检测项目及数量： 1.6检测依据： 《建筑基桩检测技术规范》JGJ106-2014 《建筑地基基础处理技术规范》JGJ79-2012 《建筑基桩技术规范》JGJ94-2008 《建筑地基基础检测规程》DGJ32/TJ 142-2012 《建筑地基基础设计规范》GB50007-2011 《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ117-2011
《南京轨道交通工程建设质量检测项目和频率规定》2014年版 本工程设计图纸 1.7检测任务： 低应变检测：通过低应变动测对试桩完整性进行检测，以确定试桩的完整性和可靠性。 抗拔检测：测试试验桩单桩竖向抗拔最大值，提供单桩竖向抗拔承载力极限值和特征值； 测定单桩竖向荷载作用下的荷载和变形；判定单桩竖向抗拔承载力是否满足设计要求。2检测方法 2.1静载抗拔检测 2.1.1检测装置及安装示意图 试验装置主要包括千斤顶加载部分和桩顶位移观测两部分。 在抗拔桩的顶部架设一根钢梁，将抗拔桩钢筋锚固于钢梁之上。在抗拔桩两侧的地面上对称放置两块荷载板，荷载板上方分别安装千斤顶进行并联同步加载。千斤顶加载产生的抬升力由钢梁传递给抗拔桩的钢筋笼。桩顶位移用百分表位移传感器测量。 2.1.2检测装置及安装示意图 检测装置主要包括加载部分和桩顶位移观测部分。荷载由安放在抗拔桩顶上方、两根钢梁中间的油压千斤顶提供，千斤顶上方的钢梁与抗拔桩钢筋焊接或锚固连接。千斤顶下
地基专业作业指导书 单桩竖向抗拔静载荷试验实施细则文件编号： 版本号： 编制： 批准： 生效日期：

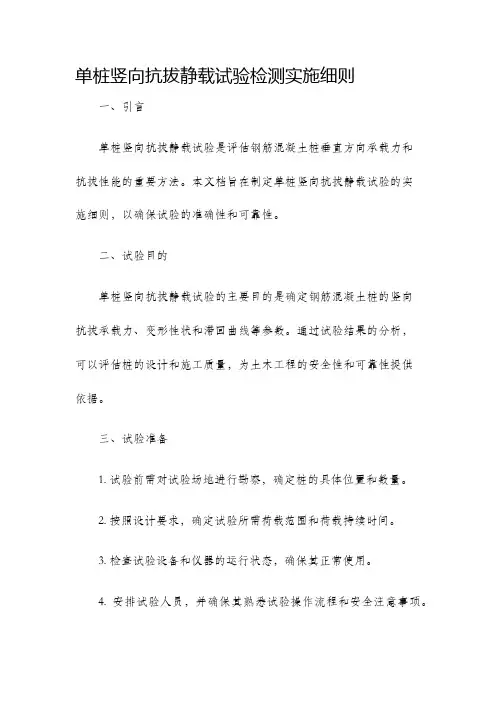

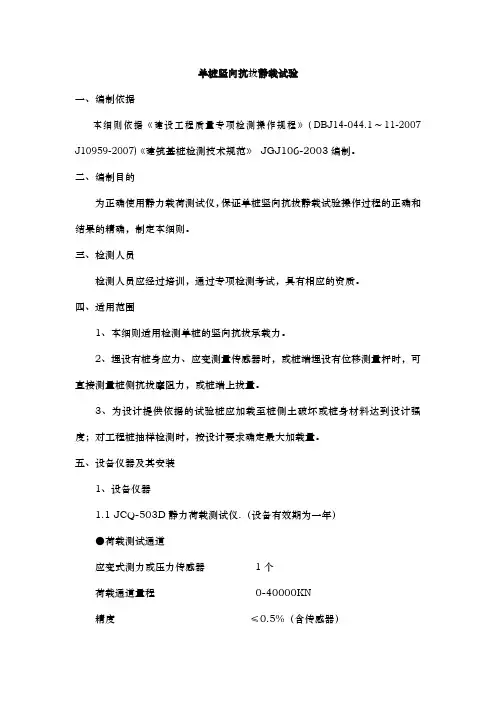

单桩竖向抗拔静载荷试验实施细则 1. 目的 为了规范单桩竖向抗拔静载荷试验的各个环节，特制定本细则。 2. 适用范围 单桩竖向抗拔静载荷试验的前期准备、现场实施和内业分析计算。 3. 引用文件 对于湖北省境内的检测项目，以《建筑地基基础检测技术规范（DB42/269-2003）》为最基本的技术依据，当该规范不明确时，参照下述规范执行： 《建筑地基基础设计规范（GB 50007-2011）》 《建筑桩基技术规范（JGJ 94-2008）》 《建筑基桩检测技术规范（JGJ 106-2014）》 对于湖北省境外的检测项目，依据后三种国标或行标执行。 对于每次发出的检测报告中，必须明确该报告依据的技术标准，并严格按其标准执行。 4. 工作程序 4.1 检测数量及预期最大加载量的确定 静载荷试验的检测数量按规范的要求执行。 对于为设计提供依据的试桩静载荷试验，要求加载至破坏，预期最大加载量为设计采用的单桩承载力特征值的2倍； 对于以桩身承载力控制极限承载力的工程试桩试验加载至承载力设计值的1.5-2倍。 对于工程桩静载试验，当拟定的试验终止荷载小于设计采用特征值的2倍时，应由委托方明示或书面委托，并在合同书或报告中说明。
静载试验前，一定要告知委托方拟测各桩的预期最大加载值并得到委托方的认可。 4.2 现场准备 4.2.1 安排组成静载试验小组，该小组由项目经理、现场检测工程师和测试工人组成。4.2.2 由项目经理或现场检测工程师前往现场踏勘，了解下述现场及试验基本情况： 拟测桩周围场地平整情况、道路是否通畅。 加载型式（天然地基或锚桩）、预计最大加载值、桩型、桩长、桩端持力层、是否存在明显的负摩擦力因素（预压、大量抽排水）； 拟测桩桩身砼强度等级及龄期、委托方要求工期、检测数量、锚桩砼龄期、天然地基承载力等。 了解桩身钢筋伸出桩顶长度及强度：伸出桩顶长度不少于40d+500mm（d为钢筋直径）。为设计提供依据时，试桩按钢筋强度标准值计算的抗拔拉力应大于预估极限承载力的1.25倍。试验桩桩顶与地面的关系：桩顶部露出地面高度不宜小于地面300mm，桩身垂直度偏差不应大于1％，以方便安装反力系统和测量仪表。 桩头是否需要加强处理。 从成桩到开始试验的时间间隔，对于砂类土不应小于10天，粉土及粘性土不应小于15天，饱和软粘性土不应小于25天。灌注桩尚应保证桩身混凝土达到设计或试验要求强度。 如果委托方要求提前检测，应明确我公司不承担相应责任。

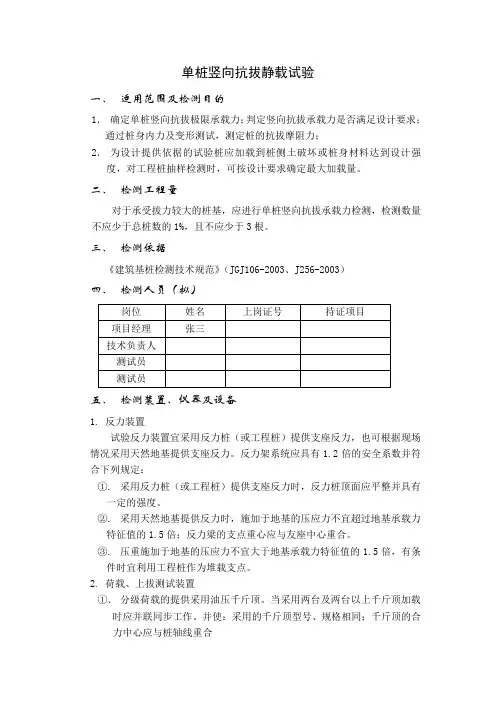

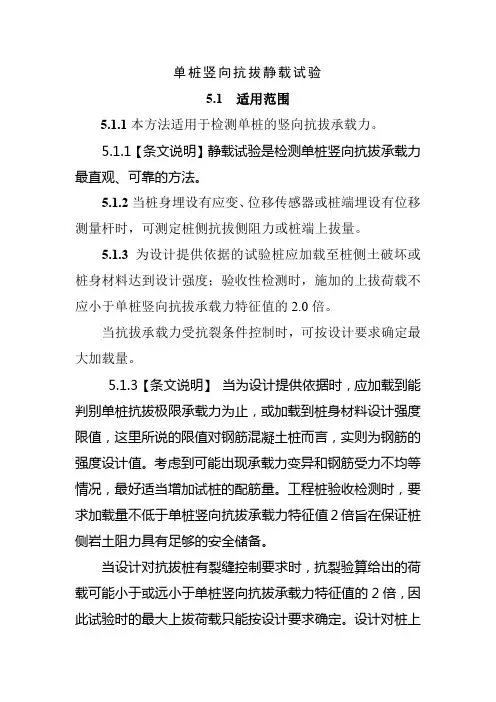

单桩竖向抗拔静载试验[整理版] 一(目的 指导检测人员正确进行基桩竖向抗拔承载力检测～确保检测结果科学、 准确。 二(检测参数及执行标准 1(检测参数:单桩竖向抗拔承载力,单桩竖向抗拔极限承载力,单桩竖向抗拔极限承载力统计值,单桩竖向抗拔承载力特征值。 2(执行标准: GB50202-2002《建筑地基基础工程施工质量验收规范》第5.1.5条 JGJ106-2003《建筑基桩检测技术规程》 JGJ94-2008《建筑桩基技术规范》 三(适用范围 适用于各种类型的混凝土基础桩、钢桩。四(职责 检测员必须执行国家标准～按照作业指导书操作～随时做好记录～编制检测报告～并对数据负责。 五(样本大小及抽样方法 静载承载力检测抽样数量为1%～且不应少于3根。所抽样试桩应且有代表性～且便于操作～一般采用随机抽取～还应注意如下要求: 1(施工质量有疑问的桩, 2(设计方认为重要的桩, 3(局部地质条件出现异常的桩, 4(施工工艺不同的桩, 5(承载力验收检测时适量选择完整性检测中判定的?类桩,
(除上述规定外～同类型桩宜均匀随机分布。 6 六(仪器设备 1(桩基静载系统,GC021, 2(千斤顶,GC071或GC073, 3(反力系统,GC591, 七(环境条件 常温～无雨、雪天气的现场环境。 八(检测步骤及数据处理 1(注意事项: 承载力检测时间: a(灌注桩应在砼达到设计强度后检测, b(预制桩在砂土中休止时间不少于7d, 在粉土中休止时间不少于14d,在非饱合粘性土中休止时间不少于15d,在饱合粘性土中休止时间不少于25d。 2(检测准备工作: a.基准桩与试桩间距应大于4倍桩径～且不小于2米。 b. 试验前～应正确安装油路、电路。试桩系统正常后～进行正式试验。 3(加(卸)载方法如下: a.加载应分级进行～采用逐级等量加载,分级荷载宜为最大加载量或预估极限承载力的1/10～其中第一级可取分级荷载的2倍。 b.卸载应分级进行～每级卸载量取加载时分级荷载的2倍～逐级等量 卸载。 c.加、卸载时应使荷载传递均匀、连续、无冲击～每级荷载在维持过程中的变化幅度不得超过分级荷载的?10%。 4(上拔量观测制度:

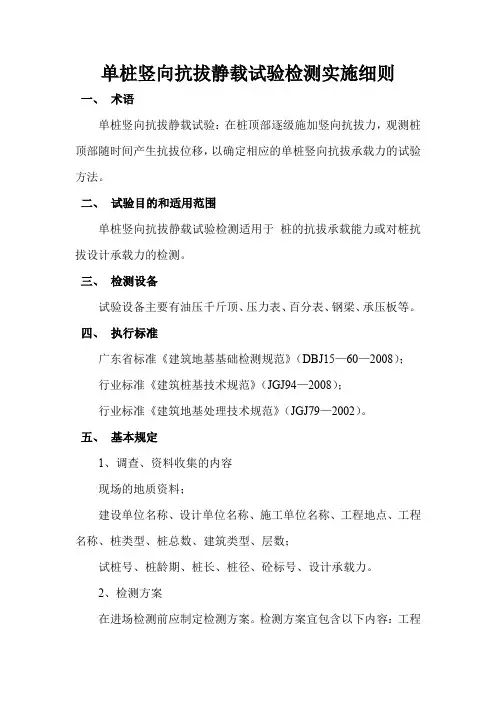

单桩竖向抗压静载试验检测实施细则 一、术语 单桩竖向抗压静载试验：在桩顶部逐级施加竖向压力，观测桩顶部随时间产生的沉降，以确定相应的单桩竖向抗压承载力的试验方法。 二、试验目的和适用范围 单桩竖向抗压静载试验检测适用于确定桩的承载能力或对桩设计承载力的检测。 三、检测设备 试验设备主要有油压千斤顶、压力表、百分表、钢梁、承压板等，其中前三种设备应定期进行标定，合格后才能使用。 四、执行标准 广东省《建筑地基基础检测规范》（DBJ15—60—2008）； 行业标准《建筑桩基技术规范》（JGJ94—2008）； 行业标准《建筑地基处理技术规范》（JGJ79—2002）。 五、基本规定 1、调查、资料收集的内容 现场的地质资料； 建设单位名称、设计单位名称、施工单位名称、工程地点、工程名称、桩类型、桩总数、建筑类型、层数； 试桩号、桩龄期、桩长、桩径、砼标号、设计承载力。 2、检测方案
在进场检测前应制定检测方案。检测方案宜包含以下内容：工程概况，检测方法及其所依据的规范标准，检测数量，检测时的现场条件，所需的机械设备和人工配合，试验时间与工期，检测报告的内容等。 3、现场检测期间，除应执行相关规范规定外，还应遵守国家有关安全生产的规定；当现场操作环境不符合仪器设备使用要求时，应采取有效的措施，保证仪器设备的正常工作。 六、操作流程 1、试验采用油压千斤顶加载，反力装置一般用压重平台反力装置。土梁与钢梁平台对称放置，平稳地安放于千斤顶和试桩上。压重应在试验开始前一次加在压重平台上；要求堆载平台的支点应稳固，堆载量时可利用桩作为堆载支点； 2、千斤顶平放于试桩中心，当采用2个以上千斤顶加载时，应将千斤顶并联同步工作并使千斤顶的合力通过试桩中心。 3、量测装置：荷载可采用联于千斤顶的压力表测定油压，根据千斤顶率定曲线换算荷载桩沉降一般采用精度为0.01mm的百分表测定。 对于大直径桩应在其2个正交直径方向对称安置4个百分表，中等或小直径桩桩径可安置2个或3个百分表。沉降测定平面离桩顶距离不应小于0.5倍桩径，固定和支承百分表的夹具和基准梁在构造上应确保不受气温、振动机其他外界因素影响而发生竖向变位； 4、基准梁设置：基准梁由两条长基准梁、两条短基准梁及四根

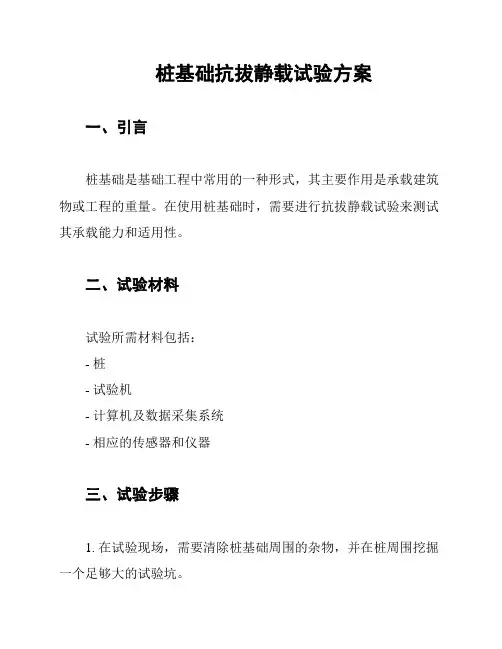

基桩竖向抗拔静载荷试验作业指导书 文件编号: 发布日期: 版次号: 批准: 审核: 编写:
一适用范围 本作业指导书适用于砼预制桩和以各种形式成孔的砼灌注桩的单桩竖向抗拔静载试验 二编制依据 JGJ106- 建筑基桩检测技术规范 三试验项目 1) 桩基承受外部荷载时的变形情况; 2) 桩基的允许承载力和极限承载力; 3) 计算划分桩身摩阻力和桩端阻力; 4) 实测桩身摩阻力和桩端阻力( 对研究性试验) ; 5) 分析判断桩身质量。 四总则 4.1单桩静载试验方案的制定, 要考虑桩的类型、试验方法、反力形式等多方面因素, 做到先进、经济、合理, 试验结果准确、可靠。 4.2 单桩竖向抗拔静载试验的加载方法主要有: 1．慢速维持荷载法; 2．快速循环加卸载法 4.3属于下列情况之一者应进行桩的竖向抗拔静载试验: 1．经常承受上拔力的桩基础; 2．以承受风荷载为主的铁塔, 高耸构筑物的桩基础。 五检测实施方法 5.1调查研究与方案制定 5.1.1经过甲方或设计人员了解试桩的基本情况( 如长度、砼强度等级、施工时间、施工方式等) , 了解试桩处工程地质情况, 及桩的预估极限承载力值。 5.1.2在充分征求设计人员及甲方对试桩的试验要求和进度要求后, 制定出比较祥细的试桩方案( 含锚桩布置、桩头处理、承台制作等) 。 5.2试验准备
5.2.1试验前应将试验所用的千斤顶, 油泵调试好, 将所用的荷载传感器、应变仪等试验仪器在标准压力机下经过严格率定, 并认真填写率定记录表。 5.2.2在试验设备、仪器仪表的运输过程中应确保其不遭损伤, 以保证现场试验数据的准确无误。 5.2.3现场吊装安置加载设备时, 应采取必要的安全措施, 保证设备的安放位置正确和人员设备的安全。 5.2.4反力架的安装和焊接要牢固可靠, 对于不符合要求的反力装置不能进行正式试验加载工作。 5.3试验仪器仪表的安装调试 5.3.1试验现场必须搭起能防雨、遮阳的临时帐篷以保护仪器设备。 5.3.2试验用的应变仪、高压油泵等仪器设备应按照就近、方便、安全的原则安放, 应变仪等精密仪器必须安放在工作桌( 台) 上。 5.3.3试验现场所接电源必须符合临时架设电源线路的要求, 禁止乱拉乱扯电源、电线、防止漏电, 触电等事故发生。 5.3.4百分表的安装调试符合静载试验要求, 百分表应安装固定在支承于相对不动基础上的基准梁上, 百分表的安装应使表轴线平行于被测位移的方向, 不得倾斜。 5.3.5荷载传感器与电阻应变仪接通后应进行调试, 检查其工作状态和性能, 调试完毕后应记下所用仪器仪表的型号规格及其初始读数值。 5.4 试验加载装置的选择: 5.4.1试桩所承受的上拔荷载一般由油压千斤顶加载系统施加, 千斤顶加载所需反力装置可采用横梁承压台反力装置加载。反力装置可根据现场实际情况以及试桩的预估极限加载量大小来决定。( 见图1) 5.4.2试验中上拔荷载量值的控制, 宜用应变式压力传感器或应力环。桩的上拔量由百分表测量。
单桩竖向抗压静载试验方案 二零一二年5月
单桩竖向抗压静载试验方案 一、试验依据 《铁路工程基桩检测技术规程》（TB 10218-2008）。 二、试验目的 采用接近于通过竖向抗压桩的实际工作的试验方法，比较准确的反映单桩的受力状况和变形特征，确定单桩竖向抗压承载力，作为设计依据，或对工程桩的承载力进行抽样检验和评价。 三、单桩竖向抗压静载试验的基本原理 单桩竖向抗压静载试验，是一种原位测试方法，其基本原理是将竖向荷载均匀的传至建筑物基桩上，通过实测单桩在不同荷载作用下的桩顶沉降，得到静载试验的Q—s 曲线及s—lg t等辅助曲线，然后根据曲线推求单桩竖向抗压承载力特征值等参数。 四、仪器设备 1、加载设备：油压千斤顶（100T），高压油泵站。 2、沉降量测仪表：荷载量测使用60Mpa压力表，沉降量测使用成都量具刃具厂生产的50mm大量程百分表。荷载与沉降量测仪表均经过国家指定的计量标定单位进行计量标定。 3、锚桩横梁反力装置。 五、试验准备工作 1、收集原始资料，了解试桩场地工程地质情况，试桩的基本情况（如桩长、 桩径、混凝土强度等级、施工日期、施工工艺等），以及桩的预估极限承载力值。
2、制定出比较详细的试验方案（包括桩头处理、加载装置等）。 （1）试验加载装置的选择：试桩所承受的荷载由油压千斤顶分级施加。加载及反力装置根据现场实际条件压力平台反力装置。 图1 单桩竖向抗压静载试验置示意图 （2）荷载与沉降的量测仪表：荷载用由标定合格的0.4级精密压力表测量。试桩沉降采用大量程百分表测量。根据规范要求在试桩的两个侧面对称安装2个百分表。沉降测定平面距桩顶距离不小于0.5倍桩径，固定和支承百分表的夹具和基准梁在构造上应确保不受气温影响而发生竖向变位。（3）试验加载方式的选择：试验加载方式采用慢速维持荷载法（逐级加载，每级荷载达到相对稳定后加下一级荷载，然后逐级卸载到零）。
