换流变压器与交流系统的主变压器比较
超高压直流输电由于其特有的优点，越来越广范的得到应用。这些优点[1>包括：不须考虑稳定问题；线路故障恢复能力较强；调节作用利于交流系统的稳定；减少互联交流系统的短路容量；超过一定距离建设投资更经济等。我国目前已投运的超高压直流输电工程包括葛上直流、天广直流和三常直流等，在这些工程中所有的保护与控制系统都是国外进口设备。
换流变压器是直流输电系统中必不可少的重要设备。它可以提供相位差为30°的12脉波交流电压，降低交流侧谐波电流；作为交流系统和直流系统的电气隔离，提供阀的换相电抗；通过换流变压器可以在较大范围内调节交流电压，以使直流系统运行在较优的状态等。
换流变压器的投资在换流站中占有很大的比例，换流变压器的可靠安全运行是直流输电系统可靠安全运行的基础。因此对换流变压器提供完善的保护功能对直流输电系统的安全稳定可靠运行显得尤为重要。下面主要讨论换流变压器的特点、直流输电的各种运行工况对换流变压器保护的影响，并结合其特点提出相应的保护原理与方案。
1 换流变压器的特点以及对保护带来的影响
1.1 短路阻抗
直流输电中阀的换相过程实际上就是两相短路，为了将换向过程中的电流限制在一定范围内，换流变压器的短路阻抗要大于一般变压器。短路阻抗过大，会使换流变压器二次侧故障时短路电流较一般变压器小，因此保护配置与整定要在这方面予以考虑。
1.2 直流偏磁
当直流系统在使用大地回线的情况下，在一些运行工况下会有直流电流流入大地，如双极不平衡运行，单极大地回线方式等，使地电位发生变化，造成直流电流流入变压器原边绕组，使换流变压器发生直流偏磁，工作点偏移。如果此直流电流过大，会导致换流变压器铁心饱和，同时损耗和温升也将增加。因此，要配置相应的保护防止这种情况下对换流变压器造成的损坏。
1.3 谐波
由于换流器的非线性，在交流和直流系统中将出现谐波电压和电流。对于换流变压器，主要会流过特征谐波电流，即p*n 1次谐波电流（p为脉波数，n为任意正整数）。在运行中，谐波电流会使换流变压器损耗和温升增加，产生局部过热，发出高频噪声，还会使交流电网中的发电机和电容器过热，对通讯设备产生干扰。这些谐波电流应加以考虑，以免对保护装置造成影响。
1.4 调压分接头
为了使直流系统运行在较优的工况，减少交流系统电压扰动对直流系统的影响，换流变压器都具有较大范围的利用分接头调整电压的功能。例如：三峡到常州工程三峡侧换流变压器档位范围25/-5，每档调节范围1.25%。因此保护设计时要考虑分接头调整带来的影响，如正常运行时变比的变化等。
1.5 直流系统的特殊运行工况
由于直流控制系统的特殊调节作用，使换流变压器遇到的运行工况以及故障情况不同于普通变压器。这些不同主要包括以下几点：
a. 直流系统的故障相当于换流变压器的区外故障，一般短路电流都不会太大。对于整流侧，穿越换流变的电流会增大，但由于直流控制保护系统的快速作用，很快会减小。对于逆变侧，直流系统的故障会造成直流电流无法传变至交流侧，反而会使穿越电流减小。
b. 对于换流变压器保护来说，直流系统造成的较严酷的区外故障为整流侧的阀短路故障，相当于换流变出口的两相或三相短路故障。但由于直流保护的干预，实际只会出现半个周波的两相短路。对于逆变侧，由于触发角很大，阀短路时流过换流变压器的电流较整流侧小很多。
c. 换流变压器发生区内故障时，直流系统一般不会提供
短路电流。这是由直流控制系统的作用造成的。在整流侧，功率由交流侧转换至直流侧，换流变压器的故障只会造成这种转换的停止，而不会使功率反向，因此直流侧不会提供短路电流；在逆变侧，当故障轻微换相可以正常进行时，由于直流系统的定电流控制特性，直流侧不会提供额外的短路电流。如果故障严重，必然造成换相无法进行（交流电压降低），直流侧更不会提供短路电流。
d. 由于直流控制系统快速的调节作用，在需要的时候，可以快速的将功率传输由一个方向反至另一个方向，对于换流变压器来说，就会出现快速的潮流反向。
f. 换流变压器保护区内发生接地故障时，实际造成了阀的短路(参见图4)。由于阀的单向导电性，故障电流半周电流大，半周电流小，导致差电流中含有较大的二次谐波。
g. 对于逆变侧的换流变压器的区内故障，往往会导致换相失败的发生，从而在穿越电流电流中产生很大的谐波，但差电流（即提供给故障点的电流）仍主要为工频分量。
h. 由于换流变压器的特殊运行方式以及较大的漏抗（作为换相电抗），二次侧故障一般不会造成各侧TA的饱和，即使饱和造成保护的“误动作”也是正确的（换流变的区外即阀的区内故障，都会造成直流的停运）。但对于一个半开关的接线方式，交流系统区外故障时高压侧TA存在饱和的可能。见图7。这种情况下的误动作是不可接受的，必须防止。
i. 在阀未解锁前，当阀侧交流连线存在接地故障时，并不产生接地电流，也不会对变压器造成损害。但如此时不发现故障，阀一解锁后，就会造成阀的短路。因此要设置保护检测这种情况下的接地故障。
2 换流变压器保护的实现
2.1 保护的配置原则
为了保证既可靠又安全，在既简单又经济的情况下，可以这样配置换流变压器保护：每台换流变压器保护装设两台保护装置，每台保护装置的电源、输入独立，每台装置的输出都可以到达断路器的两个跳闸线圈以及直流控制的两个系统。每台装置采取措施防止自身误动作，而靠两装置的或出口防止故障情况下的拒动作。
2.2 保护的配置及原理
为了避免换流站特有的谐波对保护的影响，保护装置应从硬件和软件上采取措施，使保护只针对工频分量。
主保护包括稳态比率差动、差动速断、工频变化量比率差动、零序比率差动、过激磁保护。后备保护包括过流、零序过流、过电压、零序过压、饱和保护。
2.2.1 稳态比率差动保护
由于变比和联接组的不同，电力变压器在运行时，各侧电流大小及相位也不同。在构成继电器前必须消除这些影响。换流变压器的TA一般装在各侧绕组上，因此原、副边
绕组电流相位相同，因此只需要对变比的影响进行补偿。以下的叙述的前提均为已消除了变压器各侧幅值和相位的差异。
换流变压器与交流系统的主变压器比较 超高压直流输电由于其特有的优点，越来越广范的得到应用。这些优点[1>包括：不须考虑稳定问题；线路故障恢复能力较强；调节作用利于交流系统的稳定；减少互联交流系统的短路容量；超过一定距离建设投资更经济等。我国目前已投运的超高压直流输电工程包括葛上直流、天广直流和三常直流等，在这些工程中所有的保护与控制系统都是国外进口设备。 换流变压器是直流输电系统中必不可少的重要设备。它可以提供相位差为30°的12脉波交流电压，降低交流侧谐波电流；作为交流系统和直流系统的电气隔离，提供阀的换相电抗；通过换流变压器可以在较大范围内调节交流电压，以使直流系统运行在较优的状态等。 换流变压器的投资在换流站中占有很大的比例，换流变压器的可靠安全运行是直流输电系统可靠安全运行的基础。因此对换流变压器提供完善的保护功能对直流输电系统的安全稳定可靠运行显得尤为重要。下面主要讨论换流变压器的特点、直流输电的各种运行工况对换流变压器保护的影响，并结合其特点提出相应的保护原理与方案。 1 换流变压器的特点以及对保护带来的影响
1.1 短路阻抗 直流输电中阀的换相过程实际上就是两相短路，为了将换向过程中的电流限制在一定范围内，换流变压器的短路阻抗要大于一般变压器。短路阻抗过大，会使换流变压器二次侧故障时短路电流较一般变压器小，因此保护配置与整定要在这方面予以考虑。 1.2 直流偏磁 当直流系统在使用大地回线的情况下，在一些运行工况下会有直流电流流入大地，如双极不平衡运行，单极大地回线方式等，使地电位发生变化，造成直流电流流入变压器原边绕组，使换流变压器发生直流偏磁，工作点偏移。如果此直流电流过大，会导致换流变压器铁心饱和，同时损耗和温升也将增加。因此，要配置相应的保护防止这种情况下对换流变压器造成的损坏。 1.3 谐波 由于换流器的非线性，在交流和直流系统中将出现谐波电压和电流。对于换流变压器，主要会流过特征谐波电流，即p*n 1次谐波电流（p为脉波数，n为任意正整数）。在运行中，谐波电流会使换流变压器损耗和温升增加，产生局部过热，发出高频噪声，还会使交流电网中的发电机和电容器过热，对通讯设备产生干扰。这些谐波电流应加以考虑，以免对保护装置造成影响。
第1章 变压器的基本知识和结构 1.1变压器的基本原理和分类 一、变压器的基本工作原理 变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器工作原理图 当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通，这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应分别表示为 dt d N e Φ-=1 1 dt d N e Φ-=2 2 则 k N N e e u u ==≈2 12121 变比k ：表示原、副绕组的匝数比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。 改变变压器的变比，就能改变输出电压。但应注意,变压器不能改变电能的频率。 二、电力变压器的分类 变压器的种类很多，可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。 按用途分类：升压变压器、降压变压器； 按相数分类：单相变压器和三相变压器；
按线圈数分类：双绕组变压器、三绕组变压器和自耦变压器； 按铁心结构分类：心式变压器和壳式变压器； 按调压方式分类：无载（无励磁）调压变压器、有载调压变压器； 按冷却介质和冷却方式分类：油浸式变压器和干式变压器等； 按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。 三相油浸式电力变压器的外形,见图1，铁心和绕组是变压器的主要部件，称为器身见图2，器身放在油箱内部。 1.2电力变压器的结构 一、铁心 1.铁心的材料 采用高磁导率的铁磁材料—0.35～0.5mm厚的硅钢片叠成。 为了提高磁路的导磁性能，减小铁心中的磁滞、涡流损耗。变压器用的硅钢片其含硅量比较高。硅钢片的两面均涂以绝缘漆，这样可使叠装在一起的硅钢片相互之间绝缘。
第一章换流变结构 一、换流变概述 通常，我们把用于直流输电的主变压器称为换流变压器。它在交流电网与直流线路之间起连接和协调作用，将电能由交流系统传输到直流系统或由直流系统传输到交流系统。换流变压器是超高压直流输电工程中至关重要的关键设备，是交、直流输电系统中换流、逆变两端接口的核心设备。 直流输电系统的接线方式有多种，目前常见的接线方式如图1-1所示。 图1-1 两个六脉冲换流桥构成一个单极十二脉动接线，这两个六脉冲换流桥分别由Yy与Yd联结的换流变压器供电。两个单极叠加在一起构成一个双极。每极所用的换流变压器可以由下述方式实现，两台三相双绕组变压器（一个Yy联结，一个Yd联结）或三台单相三绕
组变压器（一个网侧绕组和两个阀侧绕组，一个Y接，一个D接）或六台单相双绕组变压器（三个Yy 单相，三个Yd单相）。由建设规模的大小及直流电压等级可以确定换流变压器的大致型式。选择不同的型式主要受运输尺寸的限制，其次是考虑备用变容量的大小，当然，备用变容量越小越经济。 当直流输送容量较大时可采用每级两组基本换流单元的接线方式，此种接线方式有串联和并联两种方式。如目前在建的±800kv项目即采用了串联方式，其基本接线原理见图2。 800（HY） 600（HD） 400（L Y） 200（LD） 图1-2

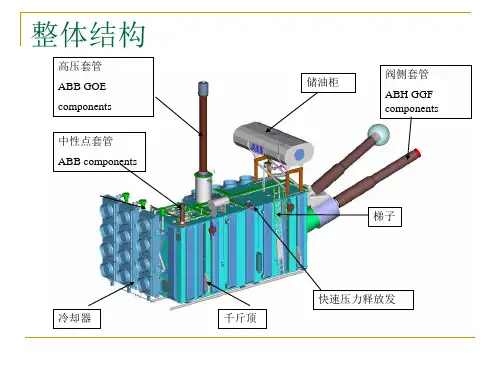

图1-3 单相双绕组换流变压器外形 图1-4 单相三绕组换流变压器外形
图1-5 云广±800kV项目高端（800kV）换流变压器外形 二、绕组的常见类型 换流变中的绕组按照其连接的系统不同，通常可分为连接交流系统的网绕组及调压绕组；连接换流阀的阀绕组。绕组的排列方式通常有以下两种：铁心柱→阀绕组→网绕组→调压绕组；铁心柱→调压绕组→网绕组→阀绕组。 1.网绕组 目前，我公司的网绕组主要采用轴向纠结加连续式结构。与传统的纠结或内屏连续式不同，轴向纠结采用特殊的阶梯导线绕制n个双饼构成n/2个纠结单元。纠结绕制和换位示意见下图。

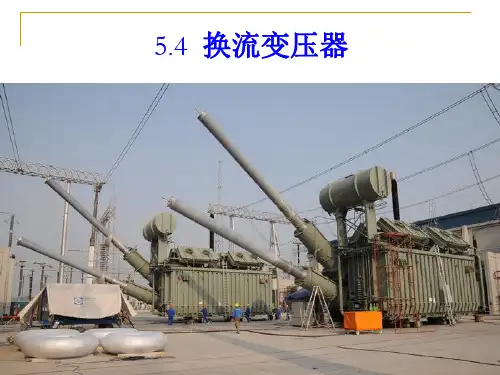

换流变压器

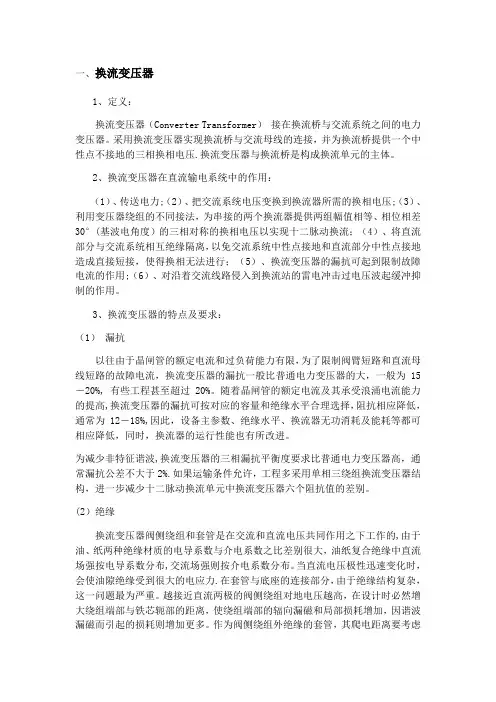

精品文档 一、换流变压器 1、定义： 换流变压器(Converter Transformer) 接在换流桥与交流系统之间的电力变压器。采用换流变压器实现换流桥与交流母线的连接，并为换流桥提供一个中性点不接地的三相换相电压。换流变压器与换流桥是构成换流单元的主体。 2、换流变压器在直流输电系统中的作用： （1）、传送电力；（2）、把交流系统电压变换到换流器所需的换相电压；（3）、利用变压器绕组的不同接法，为串接的两个换流器提供两组幅值相等、相位相差30°(基波电角度)的三相对称的换相电压以实现十二脉动换流；（4）、将直流部分与交流系统相互绝缘隔离，以免交流系统中性点接地和直流部分中性点接地造成直接短接，使得换相无法进行；（5）、换流变压器的漏抗可起到限制故障电流的作用；（6）、对沿着交流线路侵入到换流站的雷电冲击过电压波起缓冲抑制的作用。 3、换流变压器的特点及要求： （1）漏抗 以往由于晶闸管的额定电流和过负荷能力有限，为了限制阀臂短路和直流母线短路的故障电流，换流变压器的漏抗一般比普通电力变压器的大，一般为15－20%, 有些工程甚至超过20%。随着晶闸管的额定电流及其承受浪涌电流能力的提高，换流变压器的漏抗可按对应的容量和绝缘水平合理选择，阻抗相应降低，通常为12－18%，因此，设备主参数、绝缘水平、换流器无功消耗及能耗等都可相应降低，同时，换流器的运行性能也有所改进。 为减少非特征谐波，换流变压器的三相漏抗平衡度要求比普通电力变压器高，通常漏抗公差不大于2%。如果运输条件允许，工程多采用单相三绕组换流变压器结构，进一步减少十二脉动换流单元中换流变压器六个阻抗值的差别。（2）绝缘 换流变压器阀侧绕组和套管是在交流和直流电压共同作用之下工作的，由于油、纸两种绝缘材质的电导系数与介电系数之比差别很大，油纸复合绝缘中直流场强按电导系数分布，交流场强则按介电系数分布。当直流电压极性迅速变化时，会使油隙绝缘受到很大的电应力。在套管与底座的连接部分，由于绝缘结构复杂，这一问题最为严重。越接近直流两极的阀侧绕组对地电压越高，在设计时必然增大绕组端部与铁芯轭部的距离，使绕组端部的辐向漏磁和局部损耗增加，因谐波漏磁而引起的损耗则增加更多。作为阀侧绕组外绝缘的套管，其爬电距离要考虑到直流电压的分量，为了避免雨天时在直流电压作用下，由于不均匀湿闪而造成的闪络故障，一般阀侧套管均伸入阀厅。干式合成套管已得到实际应用。为了抗震，套管法兰盘处一般装有振动阻尼装置。（3）谐波 换流变压器漏磁的谐波分量会使变压器的杂散损耗增大，有时可能使某些金属部件和油箱产生局部过热现象。在有较强漏磁通过的部件要用非磁性材料或采用磁屏蔽措施。谐波磁通所引起的磁致伸缩噪声处于听觉较为灵敏的频带，必要时要采取更有效的隔音措施。（4）直流偏磁 换流器触发时刻的间隔不等，交流母线正序二次谐波电压和与直流线路并行的交流线路的感应作用等将在换流变压器阀侧绕组电流中产生直流分量；接地极入地电流引起的地电位变化会在交流侧绕组电流中产生直流分量，二者共 收集于网络，如有侵权请联系管理员删除
变压器是一种静止电器,它通过线圈间的电磁感应,将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能. 3.1 变压器的基本工作原理和结构 3.2 单相变压器的空载运行 3.3 单相变压器的负载运行 3.4 变压器的参数测定 3.5 变压器的运行特性 隐形专家改编于2009-05
3.1 变压器的基本工作原理和结构 3.1.1 基本工作原理和分类 一、基本工作原理 变压器的主要部件是铁心和套在铁心上的两个绕组。两绕组只有磁耦合没电联系。在一 次绕组中加上交变电压，产生交链一、二次绕 组的交变磁通，在两绕组中分别感应电动势。 1 u 1 e 2 e 2u 1i 2 i Φ 1 U 2 U 1 u 2u L Z 1 2 12d Φe =-N dt d Φe =-N dt 只要(1)磁通有 变化量;(2)一、二次绕组的匝数不同，就能达到改变压的 目的。
二、分类 按用途分：电力变压器和电子变压器。 按绕组数目分：单绕组（自耦）变压器、双绕组变压器、三绕组变压器和多绕组变压器。 按相数分：单相变压器、三相变压器和多相变压器。 按铁心结构分：心式变压器、壳式变压器、环形变压器。 按工作频率分：低频（工频）与高频变压器
3.1.2基本结构 一、铁心 变压器的主磁路，为了提高导磁性能和减少铁损，用厚为 0.35-0.5mm、表面涂有绝缘漆的硅钢片叠成或卷绕而成。 二、绕组 变压器的电路，一般用绝缘铜线或铝线绕制而成。 三、胶心 胶心也可称骨架，用塑料压制而成，用来固定线圈。 四、固定夹 固定夹也可称牛夹，用铁板冲压而成，用来将变 压器固定在底板上。
编号：AQ-JS-02392 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 超高压直流系统中的换流变压 器保护 Converter transformer protection in UHVDC System
超高压直流系统中的换流变压器保 护 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 引言 超高压直流输电由于其特有的优点，越来越广范的得到应用。这些优点[1]包括：不须考虑稳定问题；线路故障恢复能力较强；调节作用利于交流系统的稳定；减少互联交流系统的短路容量；超过一定距离建设投资更经济等。我国目前已投运的超高压直流输电工程包括葛上直流、天广直流和三常直流等，在这些工程中所有的保护与控制系统都是国外进口设备。 换流变压器是直流输电系统中必不可少的重要设备。它可以提供相位差为30°的12脉波交流电压，降低交流侧谐波电流；作为交流系统和直流系统的电气隔离，提供阀的换相电抗；通过换流变压器可以在较大范围内调节交流电压，以使直流系统运行在最优的状
态等。 换流变压器的投资在换流站中占有很大的比例，换流变压器的可靠安全运行是直流输电系统可靠安全运行的基础。因此对换流变压器提供完善的保护功能对直流输电系统的安全稳定可靠运行显得尤为重要。下面主要讨论换流变压器的特点、直流输电的各种运行工况对换流变压器保护的影响，并结合其特点提出相应的保护原理与方案。 1换流变压器的特点以及对保护带来的影响 1.1短路阻抗 直流输电中阀的换相过程实际上就是两相短路，为了将换向过程中的电流限制在一定范围内，换流变压器的短路阻抗要大于一般变压器。短路阻抗过大，会使换流变压器二次侧故障时短路电流较一般变压器小，因此保护配置与整定要在这方面予以考虑。 1.2直流偏磁 当直流系统在使用大地回线的情况下，在一些运行工况下会有直流电流流入大地，如双极不平衡运行，单极大地回线方式等，使
超高压直流系统中的换流变压器保护(新编版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0608
超高压直流系统中的换流变压器保护(新 编版) 引言 超高压直流输电由于其特有的优点，越来越广范的得到应用。这些优点[1]包括：不须考虑稳定问题；线路故障恢复能力较强；调节作用利于交流系统的稳定；减少互联交流系统的短路容量；超过一定距离建设投资更经济等。我国目前已投运的超高压直流输电工程包括葛上直流、天广直流和三常直流等，在这些工程中所有的保护与控制系统都是国外进口设备。 换流变压器是直流输电系统中必不可少的重要设备。它可以提供相位差为30°的12脉波交流电压，降低交流侧谐波电流；作为交流系统和直流系统的电气隔离，提供阀的换相电抗；通过换流变压器可以在较大范围内调节交流电压，以使直流系统运行在最优的状
态等。 换流变压器的投资在换流站中占有很大的比例，换流变压器的可靠安全运行是直流输电系统可靠安全运行的基础。因此对换流变压器提供完善的保护功能对直流输电系统的安全稳定可靠运行显得尤为重要。下面主要讨论换流变压器的特点、直流输电的各种运行工况对换流变压器保护的影响，并结合其特点提出相应的保护原理与方案。 1换流变压器的特点以及对保护带来的影响 1.1短路阻抗 直流输电中阀的换相过程实际上就是两相短路，为了将换向过程中的电流限制在一定范围内，换流变压器的短路阻抗要大于一般变压器。短路阻抗过大，会使换流变压器二次侧故障时短路电流较一般变压器小，因此保护配置与整定要在这方面予以考虑。 1.2直流偏磁 当直流系统在使用大地回线的情况下，在一些运行工况下会有直流电流流入大地，如双极不平衡运行，单极大地回线方式等，使
换流变压器与电力变压器的比较分析示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
换流变压器与电力变压器的比较分析示 范文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 换流变压器是超高压直流输电工程中至关重要的关键 设备，是交、直流输电系统中的换流、逆变两端接口的核 心设备。它的投入和安全运行是工程取得发电效益的关键 和重要保证。换流变压器的关键作用，要求其具有高可靠 性和高技术性能。因为有交、直流电场、磁场的共同作 用，所以换流变压器的结构特殊、复杂，关键技术高难， 对制造环境和加工质量要求严格。开展换流变压器设计制 造关键技术的研究、攻克和制造条件改造工作，不断提高 试验手段，将有利于全面掌握换流变压器的设计制造技 术，实现换流变压器国产化，填补国内空白。同时可促进 国内交、直流输电设备设计制造水平的进一步提高和发
展，为特高压交、直流输变电设备的发展打下基础，做好前期准备，实现换流变压器国产化。 换流变压器(Converter Transformer) 接在换流桥与交流系统之间的电力变压器。采用换流变压器实现换流桥与交流母线的连接，并为换流桥提供一个中性点不接地的三相换相电压。换流变压器与换流桥是构成换流单元的主体。换流变压器在直流输电系统中的作用有：?传送电力；?把交流系统电压变换到换流器所需的换相电压；?利用变压器绕组的不同接法，为串接的两个换流器提供两组幅值相等、相位相差30°(基波电角度)的三相对称的换相电压以实现十二脉动换流；?将直流部分与交流系统相互绝缘隔离，以免交流系统中性点接地和直流部分中性点接地造成直接短接，使得换相无法进行；?换流变压器的漏抗可起到限制故障电流的作用；?对沿着交流线路侵入到换流站的
基于新型换流变压器的直流输电系统设计 1 前言 换流变压器及滤波装置是直流输电系统中的重大技术装备。传统的换流变压器及滤波方案虽然广泛应用，但并不完善。传统滤波方案将滤波器安装于交流母线与换流变压器网侧绕组之间。这使得由换流器产生的谐波电流和无功电流均要通过变压器的网侧、阀侧绕组。这必然会在铁心和结构件中通过较强的谐波磁通，使得变压器绝缘强度加大，损耗增加，振动和噪声大。 针对上述问题，本文提出了一种新型换流变压器及其滤波系统，它是利用电磁感应原理在副边绕组间实现谐波磁势平衡的谐波抑制新方法，称之为感应滤波；分析了该滤波新方法的谐波抑制机理；在此基础上，对在建的新型直流输电系统平台的阀侧滤波器进行综合设计。 2 感应滤波的谐波抑制机理 现以图1所示中间引出抽头接单调谐滤波器的单相三绕组变压器为例，阐述利用变压器耦合绕组的安匝平衡作滤波机理的新型滤波方式。图中，1表示一次绕组，2表示二次延边绕组，3表示二次公共绕组，Ih 表示谐波电流源。箭头所示为谐波电流在变压器中的流通路径。 分析可知：在延边绕组2通过谐波电流影响下，公共绕组2和一次绕组1要感生相应的谐波电流，满足以下磁势平衡关系：W2Ih=W3Ih3+W1Ih1 （1） 式中：W1 一次绕组的匝数，W2 二次负载绕组的匝数，W3—二次滤波绕组的匝数。 如果延边绕组2 和公共绕组3 的安匝能保持平衡，则Ih1 =0，就不会在一次绕组感生谐波电流，从而使一次与谐波隔离开来，达到谐波屏蔽的目的。 由此可知，该种滤波方式的实现需要同时满足如下两个条件[3]： （1）图1 变压器二次绕组引出抽头接滤波器，目的是对谐波加以引流，为变压器耦合绕组2、3 的谐波安匝平衡作滤波方式提供前提。引流效果越好，利用耦合绕组的谐波屏蔽效果
第1章 变压器的基本知识和结构 1.1变压器的基本原理和分类 一、变压器的基本工作原理 变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器工作原理图 当原边绕组接到交流电源时，绕组中便有交流电流流过，并在铁心中产生与外加电压频率相同的磁通，这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应分别表示为 则 k N N e e u u ==≈2 12121 变比k ：表示原、副绕组的匝数比，也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。 改变变压器的变比，就能改变输出电压。但应注意,变压器不能改变电能的频率。 二、电力变压器的分类 变压器的种类很多，可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。 按用途分类：升压变压器、降压变压器； 按相数分类：单相变压器和三相变压器； 按线圈数分类：双绕组变压器、三绕组变压器和自耦变压器； 按铁心结构分类：心式变压器和壳式变压器； 按调压方式分类：无载（无励磁）调压变压器、有载调压变压器； 按冷却介质和冷却方式分类：油浸式变压器和干式变压器等； 按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。 三相油浸式电力变压器的外形,见图1，铁心和绕组是变压器的主要部件，称为器身见图2，器身放在油箱内部。
1.2电力变压器的结构 一、铁心 1.铁心的材料 采用高磁导率的铁磁材料—0.35～0.5mm厚的硅钢片叠成。 为了提高磁路的导磁性能，减小铁心中的磁滞、涡流损耗。变压器用的硅钢片其含硅量比较高。硅钢片的两面均涂以绝缘漆，这样可使叠装在一起的硅钢片相互之间绝缘。 2.铁心形式 铁心是变压器的主磁路，电力变压器的铁心主要采用心式结构 。 二、绕组 1.绕组的材料 铜或铝导线包绕绝缘纸以后绕制而成。 2.形式
浅谈国内换流变压器发展历程 1. 引言 众所周知，在直流输电系统中，换流变压器是最重要的设备之一，它不仅参与了换流器的交流电与直流电的相互变换，而且还承担着改变交流电压数值、抑制直流短路电流等作用。此外特高压换流变压器容量大，由其组成的换流站额定功率为5200～6400MW，额定电流为3250～4000A。换流变压器的额定电压分为±800kV、±600kV、±400kV、±200kV 四档，型式为单相、双绕组、油浸式，设备复杂，投资昂贵，单台平均突破4000万元。西门子公司提供向上线的±800kV换流变压器单台售价高达1亿元。因此，换流变压器的可靠性、可用率以及投资对整个直流输电系统起着关键性的影响。 2. 发展历程 2.1 三峡工程 我国换流变压器的研制与生产始于20世纪70年代末。当时，西安西电变压器厂（以下简称西变）为我国第一条自行设计的舟山直流输电线路成功地提供了±100kV换流变压器。80年代,西变结合葛上±500kV直流输电工程，引进了ABB公司的HVDC换流变压器的设计制造技术，在此基础上,西变承接了该工程使用的换流变压器全部设计和制造任务。 我国掌握换流变压器设计制造技术应该归功于三峡工程的建设。三峡工程开建前，我国并不具备三峡直流工程换流变压器的设计制造能力。为使国家重大装备制造的核心技术不再受制于别人，三峡建委决定三峡直流工程设备实行国际采购，并制定了“技贸结合、技术引进、联合设计、合作制造”的技术路线，运用国际招标的方式引进关键技术后消化吸收再创新，逐步实现我国换流变压器的国产化，同时选择我国最具优势的沈阳变压器厂和西安变压器厂作为引进技术的受让方。 西变合作生产三常线送端龙泉换流站±500kV单相双绕组、容量297.5MVA、电压比（525/3）/（210.4/3）kV的换流变压器（其中Y/Y联结和Y/D联结各一台）；沈变合作生产三常线政平换流站±500kV单相双绕组、容量283.7MVA、电压比（500/3×1.25%）/（200.4/3）kV的换
±1100kV直流换流变压器 一、产品简介 ±1100kV特高压直流输电技术是一个全新的电压等级，也是目前世界输电技术的最高点，而且新疆电网已经以750kV交流电压等级和西北电网联网，若实现交直流并行输电，网侧电压将采用750kV，阀侧电压将达到±1100kV。此产品将依托国家电网公司准东送出±1100 kV 特高压直流输电工程开发研制。 ±1100kV直流系统拟采用每极双十二脉动换流器“550kV＋550kV”串联的接线方案，如图1所示。额定直流电流:4750A。考虑投入备用冷却设备后、在当地最高环境温度下，直流系统的最大电流达到5000A。主回路考虑直流系统双极运行方式，1100kV直流额定输送功率 10450MW。 图1 “550kV＋550kV”换流器接线方案 换流变压器电气接线与每个12 脉动阀组相连的有6台换流变压器，图1中的“换流变HY”和“换流变LY”各3台，换流变压器的阀
侧绕组采用星形连接，“换流变HD”和“换流变LD”各3台，阀侧绕组采用三角形连接。从高压端到低压端换流变压器阀侧绕组连接方式依次为星形接线－三角形接线－星形接线－三角形接线。 二、技术介绍 （一）产品技术特点 1、节能、环保、高效。 目前，我国电力电压等级最高的直流输电项目为±800kV特高压直流输变电工程，但新疆能源基地距离中东部用电负荷中心超过2400公里，若采用±800kV特高压直流输电技术，电力外送损耗可能超过10%，因此，±1100kV直流输电技术，是我国实现远距离大容量输电的重大战略举措，更加节能、环保、高效。 2、传输容量大，建设成本降低。 ±1100kV直流输电与±800kV直流输电、两个±500kV直流输电比较： 1）输送容量大幅提升。 2）占地面积小。 3）输电线路造价低, 输电用电缆与±800kV相近，比±800kV总体输送容量高，比两个±500kV输电线路造价少一半。 3、结构环保 ±1100kV直流换流变压器产品采用全密封结构，变压器油无渗漏的特点，对环境无污染，符合国家环保政策的要求。 （二）技术难点及解决方案 1、±1100kV换流变压器运输 ±1100kV换流变按两种运输方式考虑： 1) 线圈等组部件分散运输到现场，在换流站附件建设组装厂房，现场组装换流变压器。 2）“水路+公路”运输方式，长度13.0m、宽度5.2m、高度5.2m、最大运输重量480吨。
中国 西电集团
西安西电变压器有限责任公司
换流变压器讲座及青藏工程介绍
西安西电变压器有限责任公司
1
中国 西电集团
西安西电变压器有限责任公司
换流变压器
一、什么是换流变压器（功能与特点 ）
换流变压器是与换流阀一起实现交流电网与直流电网连接 及交流电与直流电之间的相互变换的变压器。 高压直流输电系统一般都采用每极一组12脉动换流器结构 ，所以换流变压器还为两个串联的6脉动换流变压器之间提供 30°的相角差，从而形成12脉动换流变压器结构。换流变压器 的阻抗限制了阀臂短路和直流母线上短路的故障电流，使换流 阀免遭损坏。
2
中国 西电集团
西安西电变压器有限责任公司
二、换流变压器与普通电力变的异同
换流变压器与普通的电力变压器在工作原理和基本结构上 是相同的。 由于换流变压器（阀侧绕组）在整流回路的电气连接位置 及换流变压器的负载特性是与普通的电力变压器不同，使得换 流变压器在绝缘结构、电磁回路的设计上比普通的电力变压器 更复杂，如直流电压、极性反转电压、谐波电流、直流偏磁、 有载调压等问题。当然，在产品生产和验收中要增加与之相对 应的验证试验。
3
中国 西电集团
西安西电变压器有限责任公司
换流变压器与普通电力变的异同
普通电力变压器 工作原理 相同点 基本结构 在系统的电 气连接（阀 侧绕组） 负载特性 电磁感应原理
换流变压器 电磁感应原理
铁心、线圈、器身（主绝 铁心、线圈、器身（主绝缘） 缘）、引线、冷却和和控制 、引线、冷却和和控制保护系 保护系统 统 绝缘结构 主要考虑交流电压（工频电 除考虑交流电压还要考虑直流 压、雷电和操作过电压） 电压（包括极性反转电压） 非正弦波电流（含谐波电流）
不同点
电、磁回路 正弦波电流
4
文件编号：RHD-QB-K5575 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 换流变压器与电力变压器的比较分析标准版本
换流变压器与电力变压器的比较分 析标准版本 操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 换流变压器是超高压直流输电工程中至关重要的关键设备，是交、直流输电系统中的换流、逆变两端接口的核心设备。它的投入和安全运行是工程取得发电效益的关键和重要保证。换流变压器的关键作用，要求其具有高可靠性和高技术性能。因为有交、直流电场、磁场的共同作用，所以换流变压器的结构特殊、复杂，关键技术高难，对制造环境和加工质量要求严格。开展换流变压器设计制造关键技术的研究、攻克和制造条件改造工作，不断提高试验手段，将有利于全面掌握换流变压器的设计制造技术，实现换流
变压器国产化，填补国内空白。同时可促进国内交、直流输电设备设计制造水平的进一步提高和发展，为特高压交、直流输变电设备的发展打下基础，做好前期准备，实现换流变压器国产化。 换流变压器(Converter Transformer) 接在换流桥与交流系统之间的电力变压器。采用换流变压器实现换流桥与交流母线的连接，并为换流桥提供一个中性点不接地的三相换相电压。换流变压器与换流桥是构成换流单元的主体。换流变压器在直流输电系统中的作用有：?传送电力；?把交流系统电压变换到换流器所需的换相电压；?利用变压器绕组的不同接法，为串接的两个换流器提供两组幅值相等、相位相差30°(基波电角度)的三相对称的换相电压以实现十二脉动换流；?将直流部分与交流系统相互绝缘隔
变压器的基本工作原理Orga nize en terprise safety man ageme nt pla nning, guida nee, in spect ion and decisi on-mak ing. en sure the safety status, and unify the overall pla n objectives
编制：____________________ 审核：____________________ 时间：____________________
变压器的基本工作原理 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查 和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 一、变压器的种类： 1. 按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。 2. 按防潮方式分类：开放式变压器、灌封式变压器、密封式 变压器。 3. 按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型 铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。 4. 按电源相数分类：单相变压器、三相变压器、多相变压器。 5. 按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器 二、变压器工作原理： 变压器的基本工作原理是：变压器是由一次绕组、二次绕组和铁心组成，当一次绕组加上交流电压时，铁心中产生交变磁
通，交变磁通在一次、二次绕组中感应电动势与在单匝上感应电动势的大小是相同的，但一次、二次侧绕组的匝数不同，一次、二次侧感应电动势的大小就不同，从而实现了变压的目的，一次、二次侧感应电动势之比等于一次、二次侧匝数之比。 当二次侧接上负载时，二次侧电流也产生磁动势，而主磁通由于外加电压不变而趋于不变，随之在一次侧增加电流，使磁动势达到平衡，这样，一次侧和二次侧通过电磁感应而实现了能量的传递。 三、变压器的主要部件结构作用： (2) 变压器组成部件：器身（铁芯、绕组、绝缘、引线）、变压器油、油箱和冷却装置、调压装置（即分接开关，分为无励磁调压和有载调压）、保护装置（吸湿器、安全气道、气体继电器、储油柜、净油器及测温装置等）和出线套管。 (3) 变压器主要部件的作用： （1）铁芯：作为磁力线的通路，同时起到支持绕组的作用。变压器通常由含硅量较高，厚度分别为0.35 mm\0.3mm\0.27 mm，表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成铁心分为铁

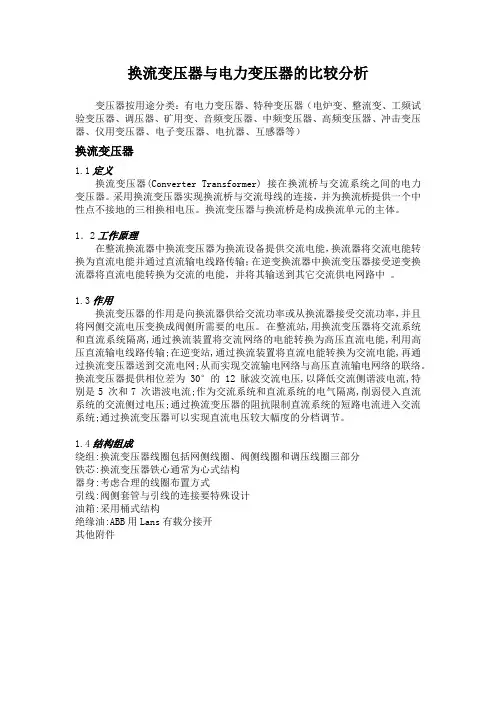

换流变压器与电力变压器的比较分析 【摘要】换流变压器是将电能从交流系统传输给一个或多个换流桥，或者相反传输的变压器。采用换流变压器实现换流桥与交流母线的连接，并为换流桥提供一个中性点不接地的三相换相电压。换流变压器与换流桥是构成换流单元的主体。电力变压器是通过电磁感应将一个系统的交流电压和电流转换为另一个系统的电压和电流的电力设备。由铁心和套于其上的两个或多个绕组组成。 【关键词】换流变压器电力变压器高压直流输电HVDC 1．定义比较 换流变压器(Converter Transformer)是一种将电能从交流系统传输给一个或多个换流桥，或者相反传输的变压器，它的位置通常在换流桥与交流系统之间。采用换流变压器实现换流桥与交流母线的连接，并为换流桥提供一个中性点不接地的三相换相电压。换流变压器与换流桥是构成换流单元的主体。 电力变压器（power transformer）是一种静止的电气设备，是用来将某电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。 换流变压器电力变压器 2.结构比较 换流变压器的结构包括：硅钢片，绕组，绝缘材料，套管及升高座，有 载调压开关，冷却器，继电器，压力释放阀，表计等。 电力变压器的结构主要有：硅钢片，绕组，绝缘材料，冷却系统，套管， 油枕，油位计，分接头，分接头开关，吸潮器，防爆管，信号温度，瓦斯继 电器等。 从整体结构看，二者没有本质的区别，但是在具体器件的结构上，由于所适用场合不同，电磁情况不同，其设计必须符合具体的要求，故在各个器件的具体结构上存在很多差别，如换流变中的绕组按照其连接的系统不同，通常可分为连接交流系统的网绕组及调压绕组；连接换流阀的阀绕组，而在电力变压器中仅分为抵压绕组和高压绕组。换流变压器中绕组的排列方式通常有以下两种：铁心柱→阀绕组→网绕组→调压绕组；铁心柱→调压绕组→网绕组→阀绕组。
