数控机床仿真实验报告(doc 60页)
数控机床仿真实验报告
班级：
姓名：
学号：
指导老师：
实验日期：
长度: 500.000
材料:10 低碳钢
1、加工采用的刀具参数
刀具及相关参数如表1-1所列
2、工序卡片根据零件材料、加工精度、工艺路线、刀具参数表和切削用量等内容，确定加工工序卡，如表1-2所列。
表1-2数控车削加工工序卡
5参考程序（该程序为PROE的NC加工模块后置处理导出车外圆及退刀槽的加工程序，螺纹段为手工编程。）
6N10 T01
7N25 S500 M03
8N30 G1 Z1.5 F2540.
9N35 G0 X172.
10N40 G1 X161.5 F100.
11N45 Z-298.5
12N50 X165.
13N55 X165.109 Z-298.504
14N60 X165.218 Z-298.516
15N65 X165.326 Z-298.536
2011-2012（2）《软件工程导论》实验报告 学院：计算机学院 班级：软件工程114 姓名：黄芳恺 学号：119074258 目录 实验1：项目计划、分析和设计 实验2；编码 实验3：代码复查、编译 实验4：项目测试总结
软件工程导论实验一：项目计划、分析和设计 [ 实验日期 ] 2012 年 4 月 20 日 [ 实验目的 ] 初步了解结构化分析、设计方法的原理、步骤以及各阶段的文档，练习撰写简要的需求文档、设计文档。 [ 实验内容 ] 贪吃蛇程序：贪吃蛇游戏是一个深受人们喜爱的游戏，一条蛇在密闭的围墙内，在围墙内随机出现一个食物，通过按键盘上的四个光标键控制蛇向上下左右四个方向移动，蛇头撞到食物则表示食物被蛇吃掉，这时蛇的身体长一节，同时计1分，接着又出现食物，等待被蛇吃掉，如果蛇在移动过程中，撞到墙壁或身体交叉蛇头撞到自己的身体，游戏结束。根据编写贪吃蛇的游戏规则，我们利用c语言来进行编辑具体步骤，从而使游戏能够运行，根据编写贪吃蛇程序，掌握软件工程思想及要领，进一步巩固编程思想和掌握画图函数底层，依据项目可行性研究的结果，进行需求分析和设计，编写简要的需求规格说明书，绘制程序流程图。 [ 实验原理和步骤] 当前的建模方法主要有传统的结构化分析、设计方法（SA/D）和面向对象分析、设计方法（OOA/D）两种。 分析阶段： 结构化分析（SA）是一种建模技术，它通过一定方法帮助开发人员定义系统需要什么功能，系统需要存储和使用哪些数据，以及为完成这些功能，系统需要什么样的输入和输出以及如何把这些功能结合在一起来完成任务。 设计阶段： 分总体设计和详细设计两阶段。总体设计阶段的任务主要是确定系统由哪些模块组成，以及这些模块之间的相互关系；详细设计阶段的任务主要是设计每个模块的处理过程。常用的结构化设计（SD）方法有面向数据流分析（DFA）的设计方法和面向数据的设计方法。DFA设计技术实施的通用步骤：(1)复查并精化DFD；(2)确定DFD类型； (3)把DFD映射到系统模块结构,设计出模块结构的上层；(4)基于DFD逐步分解高层模 块,设计出下层模块〈初步结构〉；(5)根据模块独立性原理，精化模块结构，得到更为合理的软件结构；(6)模块接口描述；（7）修改和补充数据词典；（8）制定测试计划。 详细设计阶段的任务主要是确定每个模块的处理过程，包括（1）确定每个模块的算法。（2）确定每一个模块的数据组织。（3）为每个模块设计一组测试用例。（4）编写详细设计说明书。详细设计阶段采用的方法是结构化程序设计（SP），与SA，SD方法衔接。目标是给出可以直接用以编码的程序逻辑结构，强调清晰第一。 设计思路： 这个程序的关键点是表示蛇的图形以及蛇的移动。用一个小矩形块表示蛇的一节身体，身体每长一节，增加一个矩形块，蛇头用两节表示。移动时必须从蛇头开始，所以蛇不
大学物理仿真实验报告 实验名称 碰撞与动量守恒 班级： ： 学号： 日期：
碰撞和动量守恒 实验简介 动量守恒定律和能量守恒定律在物理学中占有非常重要的地位。力学中的运动定理和守恒定律最初是冲牛顿定律导出来的，在现代物理学所研究的领域中存在很多牛顿定律不适用的情况，例如高速运动物体或微观领域中粒子的运动规律和相互作用等，但是能量守恒定律仍然有效。因此，能量守恒定律成为了比牛顿定律更为普遍适用的定律。 本实验的目的是利用气垫导轨研究一维碰撞的三种情况，验证动量守恒和能量守恒定律。定量研究动量损失和能量损失在工程技术中有重要意义。同时通过实验还可提高误差分析的能力。 实验原理 如果一个力学系统所受合外力为零或在某方向上的合外力为零，则该力学系统总动量守恒或在某方向上守恒，即 （1） 实验中用两个质量分别为m1、m2的滑块来碰撞（图4.1.2-1），若忽略气流阻力，根据动量守恒有 （2） 对于完全弹性碰撞，要求两个滑行器的碰撞面有用弹性良好的弹簧组成的缓冲器，我们可用钢圈作完全弹性碰撞器；对于完全非弹性碰撞，碰撞面可用尼龙搭扣、橡皮泥或油灰；一般非弹性碰撞用一般金属如合金、铁等，无论哪种碰撞面，必须保证是对心碰撞。 当两滑块在水平的导轨上作对心碰撞时，忽略气流阻力，且不受他任何水平方向外力的影响，因此这两个滑块组成的力学系统在水平方向动量守恒。由于滑块作一维运动，
式（2）中矢量v可改成标量，的方向由正负号决定，若与所选取的坐标轴方向相同则取正号，反之，则取负号。 1．完全弹性碰撞 完全弹性碰撞的标志是碰撞前后动量守恒，动能也守恒，即 （3） （4） 由（3）、（4）两式可解得碰撞后的速度为 （5） （6） 如果v20=0，则有 （7） （8） 动量损失率为 （9） 能量损失率为 （10） 理论上，动量损失和能量损失都为零，但在实验中，由于空气阻力和气垫导轨本身的原因，不可能完全为零，但在一定误差围可认为是守恒的。 2.完全非弹性碰撞 碰撞后，二滑块粘在一起以10同一速度运动，即为完全非弹性碰撞。在完全非弹性碰撞中，系统动量守恒，动能不守恒。 （11） 在实验中，让v20=0，则有 （12） （13） 动量损失率 （14） 动能损失率 （15） 3．一般非弹性碰撞
计信学院上机报告 课程名称：配送与配送中心姓名：夏冰山学号：0892110220 指导教师：陈达强班级：物流08乙日期：2010-04-17 一、上机内容及要求： 根据实验三仓储型物流中心模型，在乐龙软件种完成模型的建立； 1.根据模型仿真的结果分析瓶颈的所在； 2.改进模型，再次进行模拟； 二、完成报告（预备知识、步骤、程序框图、程序、思考等）： 建立模型：根据实验三的要求建立模型，如图1所示。 模拟条件：时间模式为1：1，其他设备的速度为默认状态。 模型瓶颈： 在模拟运行6分钟后产生瓶颈。由于装货平台出的机械手臂速度过慢，导致货物在传送带上堵塞，影响入库速度。为此我们依次加快了机械手臂的速度，AS/RS水平和垂直方向的速度，瓶颈随着相应设备速度的调整随之转移。但是由于AS/RS堆垛机的最大速度受限，所以加快速度只能够缓解情况，而不能从根本上解除瓶颈。 为此提出解决方案如下： ①如果AS/RS的装货平台和卸货平台在同一侧，将入库申请和出库申请分别排序，第一个出 库作业和第一个入库作业组合为一个联合作业任务，从而缩短存取周期、提高存取效率； ②将AS/RS的装货平台和出货平台分设在仓库的两端，合理考虑入库货位和出货货位的位置， 使得堆垛机在巷道中的运行路径不重复或者重复线路最短； ③增加AS/RS的入库/出库平台数量。 实验感想： 模拟后根据直接观察或者通过日志文件的分析得到瓶颈，眼睛直接看到的瓶颈有时未必是真正的问题所在。例如本次实验，瓶颈直接产生在机械手臂，但是进过分析我们知道真正的瓶颈是AS/RS的堆垛机的速度。所以在寻找瓶颈时不要被假象所误导，随之做出无效的改进方案。
<<软件工程概论>> 实验报告 姓名：李治 学号：100511210 班级：网工1001 指导教师：桂兵祥 实验一“图书馆系统”结构化需求分析
上机任务： 用结构化需求分析方法完成下列任务： (1)对“图书馆系统”问题进行描述； (2)对该系统进行功能分析； (3)建立数据流图； (4)建立实体 - 关系图； (5)建立数据字典； 一、图书馆系统的问题描述： ① 一个图书馆藏有图书和期刊杂志两大类书籍，每种图书/杂志可以有多册。 ② 图书馆可以维护（注册、更新和删除）图书资料。 ③ 图书馆管理员负责与借书者打交道。 ④ 借书者可以预约目前借不到的书或杂志。 ⑤ 所有人员都可以浏览图书馆的图书信息和各种告示。 ⑥ 系统能在流行的技术环境下运行，有一个良好的图形交互界面。 ⑦ 系统应具有良好的可扩展性。 二、图书馆系统功能分析： ① 浏览功能：所有人员都可以浏览图书馆的图书信息。 ② 借还功能：借书者可以借/续借、还、预约图书。 ③ 图书管理功能：图书管理人员可以做录入、更新和销毁等图书信息维护工作。④ 借书者管理：系统管理人员可进行注册、更改、注销借书者信息等维护工作。 三、建立数据流图： 1、图书馆系统的基本逻辑模型： 浏览图书 浏览者 图书信息 浏览信息 2、借/还功能数据流图： （1）借/还功能（第一步）DFD ： 借书还书 续借预约 书目号和借书 证号 书目号 书目号 标题号和借书 证号 管理员 借书者 借书者 显示信息 （2）借/还功能（修改）DFD ：
借书还书续借预约 书目号和借书 证号 书目号 书目号 标题号和借书 证号 管理员 借书者 3、维护功能数据流图： （1）维护功能（第一步）DFD ： 更改借者注销借书者 录入新书更新图书管理员 注册借书者销毁图书处理罚金 管理员 （2）维护功能（修改） DFD ： 录入标题修改标题删除标题录入新书管理员 销毁书目修改书目 标题信息 标题号 标题号 书目信息 书目号 书目号 4、借书功能细化的数据流图：
西安交通大学实验报告 课程：数据结构实验实验名称：利用单摆测量重力加速度 系别：实验日期： 专业班级：实验报告日期： 姓名：学号： 第 1页 / 共3页 一、实验简介 单摆实验是个经典实验，许多著名的物理学家都对单摆实验进行过细致的研究。本实验的目的是学习进行简单设计性实验的基本方法，根据已知条件和测量精度的要求，学会应用误差均分原则选用适当的仪器和测量方法，学习累积放大法的原理和应用，分析基本误差的来源及进行修正的方法。 二、实验原理 单摆的结构参考图1单摆仪,一级近似的周期公式为 由此通过测量周期摆长求重力加速度。 三、实验内容 1、设计要求: (1) 根据误差均分原理,自行设计试验方案,合理选择测量仪器和方法. (2) 写出详细的推导过程,试验步骤. (3) 用自制的单摆装置测量重力加速度g,测量精度要求△g/g < 1%. 2、可提供的器材及参数: 游标卡尺、米尺、千分尺、电子秒表、支架、细线(尼龙线)、钢球、摆幅测量标尺(提供硬白纸板自制)、天平(公用).
假设摆长l≈70.00cm;摆球直径D≈2.00cm;摆动周期T≈1.700s; 米尺精度△米≈ 0.05cm;卡尺精度△卡≈0.002cm;千分尺精度△千≈0.001cm;秒表精度△秒≈0.01s;根据统计分析,实验人员开或停秒表反应时间为0.1s左右,所以实验人员开,停秒表总的反应时间近似为△人≈0.2s. 3、对重力加速度g的测量结果进行误差分析和数据处理,检验实验结果是否达到设计要求. 4、自拟实验步骤研究单摆周期与摆长,摆角,悬线的质量和弹性系数,空气阻力等因素的关系,试分析各项误差的大小. 5、自拟试验步骤用单摆实验验证机械能守恒定律. 四、实验仪器 单摆仪，摆幅测量标尺，钢球，游标卡尺 五、实验操作 1. 用米尺测量摆线长度； 2. 用游标卡尺测量小球直径； 3. 把摆线偏移中心不超过5度，释放单摆，开始计时，单摆摆过50个周期后停止计时，记录所用时间； 六、实验结果
实验一 熟悉MATLAB 工作环境 16电气5班 周树楠 20160500529 一、实验目的 1.熟悉启动和退出MATLAB 软件的方法。 2.熟悉MATLAB 软件的运行环境。 3.熟悉MATLAB 的基本操作。 二、实验设备及条件 计算机一台（带有MATLAB6.0以上的软件境）。 三、实验内容 1.练习下面指令： cd,clear,dir,path,help,who,whos,save,load 。 2.建立自己的工作目录MYBIN 和MYDATA ，并将它们分别加到搜索路径的前面或者后面。 3.求23)]47(*212[÷-+的算术运算结果。 4.M 文件的建立，建立M 文件，求出下列表达式的值： ?? ????-+=++=+= 545.0212),1ln(21 185sin 2222 1i x x x z e z o 其中
5.利用MATLAB的帮助功能分别查询inv、plot、max、round函数的功能和用法。 四、运行环境介绍及注意事项 1.运行环境介绍 打开Matlab软件运行环境有图1-1所示的界面
图1-1 MATLAB的用户界面 操作界面主要的介绍如下： 指令窗（ Command Window ），在该窗可键入各种送给 MATLAB 运作的指令、函数、表达式，并显示除图形外的所以运算结果。 历史指令窗（ Command History ），该窗记录已经运行过的指令、函数、表达式；允许用户对它们进行选择复制、重运行，以及产生 M 文件。 工作空间浏览器（ Workspace Browser ），该窗口罗列出 MATLAB 工作空间中所有的变量名、大小、字节数；并且在该窗中，可对变量进行观察、编辑、提取和保存。 其它还有当前目录浏览器（ Current Directory Browser ）、 M 文件编辑 / 调试器（Editor/Debugger ）以及帮助导航/ 浏览器（Help Navigator/Browser ）等，但通常不随操作界面的出现而启动。 利用 File 菜单可方便对文件或窗口进行管理。其中 File | New 的各子菜单， M-file （ M 文件）、 Figure （图形窗口）、或 Model （ Simulink 编辑界面）分别可创建对应文件或模块。 Edit 菜单允许用户和 Windows 的剪切板交互信息。 2.在指令窗操作时应特别注意以下几点 1）所有输入的指令、公式或数值必须按下回车键以后才能执行。例如： >>(10*19+2/4-34)/2*3 （回车） ans= 234.7500 2）所有的指令、变量名称都要区分字母的大小写。 3）%作为MATLAB注释的开始标志，以后的文字不影响计算的过程。 4）应该指定输出变量名称，否则MATLAB会将运算结果直接存入默认的输出变量名ans。 5）MATLAB可以将计算结果以不同的精确度的数字格式显示，可以直接在指令视窗键入不同的数字显示格式指令。例如：>>format short (这是默认的) 6）MATLAB利用了↑↓二个游标键可以将所输过的指令叫回来重复使用。按下↑则前一次输入的指令重新出现，之后再按Enter键，即再执行前一次的指令。
数控车床编程加工模拟仿真实验指导书 一、实验目的 1.了解数控车床编程仿真软件。 2.利用仿真软件，学习数控车床的编程加工仿真过程，为实际FANUC 0 i—TC数控车床操作加工打下良好基础。 3.能够对给出零件图进行模拟仿真编程加工。 二、实验设备 计算机、宇龙数控仿真软件 三、预习与参考 1.数控车床的加工特点 数控车床是数字程序控制车床（CNC 车床）的简称，它集通用性好的万能型车床、加工精度高的精密型车床和加工效率高的专用型普通车床的特点于一身，是国内使用量最大、覆盖面最广的机床之一。 数控车床主要用于轴类和盘类回转体零件的加工，能够自动完成内外圆柱面、圆锥面、圆弧面、螺纹等工序的切削加工，并能进行切槽、钻、扩、铰孔和各种回转曲面的加工。数控车床具有加工效率高，精度稳定性好，加工灵活、操作劳动强度低等特点，特别适用手复杂形状的零件或中、小批量零件的加工。 2.车床原点、车床参考点、程序原点 车床原点又称机械原点，它是车床坐标系的原点。该点是车床上的一个固定点，是车床制造商设置在车床上的一个物理位置，通常不允许用户改变。车床原点是工件坐标系、车床参考点的基准点。车床的机床原点为主轴旋转中心与卡盘后端面的点。 车床参考点是机床制造商在机床上用行程开关设置的一个物理位置，与机床原点的相对位置是固定的，车床出厂之前由机床制造商精密测量确定。 程序原点是编程员在数控编程过程中定义在工件上的几何基准点，有时也称为工件原点，是由编程人员根据情况自行选择的。 3. FANUC 0 i—TC车床面板操作说明
按钮名称功能说明 进给倍率调节进给倍率，调节范围为0~150%。置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋 钮顺时针转动。 单段将此按钮按下后，运行程序时每次执行一条数控指令。空运行进入空运行模式 跳段当此按钮按下时，程序中的“/”有效。 机床锁住机床锁住 尾架暂不支持 回零进入回零模式，机床必须首先执行回零操作，然后才 可以运行。 手轮倍率X1、X10、X100分别代表移动量为0.001mm、0.01mm、 0.1mm。 轴选择手轮方式时按下表示手轮移动Z轴，否则表示手轮移 动X轴 复位机床复位 主轴倍率每按一次主轴转速减少10%，每按一次主轴转速增加10%，按主轴转速恢复为100% 机床移动手动方式下-X/+X/-Z/+Z方向移动机床 快速移动手动方式下配合-X/+X/-Z/+Z方向快速移动机床自动进入自动加工模式。 编辑进入编辑模式，用于直接通过操作面板输入数控程序 和编辑程序。 MDI 进入MDI模式，手动输入指令并执行。 JOG 手动方式，连续移动。 手摇进入手轮模式 主轴控制主轴正转/停止/反转 循环启动程序运行开始，系统处于自动运行或“MDI”位置时按下有效，其余模式下使用无效。 停止运行程序运行停止，在程序运行过程中，按下此按钮运行暂停，再按循环启动从头开始执行。 系统开关系统启动、系统停止紧急停止紧急停止 手轮将光标移至此旋钮上后，通过点击鼠标的左键或右键 来转动手轮。
软件工程实验报告 姓名：冯巧 学号 实验题目：实验室设备管理系统 1、系统简介: 每天对实验室设备使用情况进行统计，对于已彻底损坏的作报废处理，同时详细记录有关信息。对于有严重问题（故障）的要即时修理，并记录修理日期、设备名、修理厂家、修理费用、责任人等。对于急需但又缺少的设备需以“申请表”的形式送交上级领导请求批准购买。新设备购入后立即对新设备登记（包括类别、设备名、型号、规格、单价、数量、购置日期、生产厂家、购买人等），同时更新申请表的内容。 2、技术要求及限定条件: 采用C#语言设计桌面应用程序，同时与数据库MySql进行交互。系统对硬件的要求低，不需要网络支持，在单机环境下也能运行，在局域网环境下也能使用。方案实施相对容易，成本低，工期短。 一：可行性分析 1、技术可行性分析 计算机硬件设备，数据库，实验室设备管理软件与实验室设备管理系统的操作人员组成，能够实现实验室设备管理的信息化，提高工作效率，实现现代化的实验室设备管理。系统需要满足实验室设备管理（包括对实验设备的报废、维修和新设备的购买）、实验室设备信息查询（包括按类别进行查询和按时间进行查询）、实验室设备信息统计报表（包括对已报废设备的统计、申请新设备购买的统计和现有设备的统计）。这些功能框图如下图所示： 2、经济可行性分析 依据用户的现实需求、技术现状、经济条件、工期以及其他局限性因素等等因素，考虑到工期的长短、技术的成熟可靠、操作方便等因素，本方案具备经济可行性。
3、系统可选择的开发方案 ①方案A用C#开发系统的特点是：开发工具与数据库集成一体，可视化，开发速度较快，但数据库能够管理的数据规模相对较小。系统对硬件的要求低，不需要网络支持，在单机环境下也能运行，在局域网环境下也能使用。方案的实施相对容易，成本低，工期短。 ②方案B：以小型数据库管理系统为后台数据库，该前台操作与数据库分离，也能够实现多层应用系统。系统对硬件的要求居中，特别适合在网络环境下使用，操作方便。但系统得实现最复杂，成本最高，工期也较长。 二：软件需求分析 1．软件系统需求基本描述： 实验室设备管理系统是现代企业资源管理中的一个重要内容，也是资源开发利用的基础性工作。实验室设备在信息化之前，在用户系统管理、设备维修管理、设备的增删改查管理等方面存在诸多不利于管理的地方，不适应现代的企业管理形势和资源的开发利用。 2．软件系统数据流图（由加工、数据流、文件、源点和终点四种元素组成）： 1)顶层数据流图 2）二层流程图 3)总数据流图
数控机床仿真实验报告 班级： 姓名： 学号： 指导老师： 实验日期：
实验一数控车床操作加工仿真实验 一、实验目的 （1）掌握手工编程的步骤； （2）掌握数控加工仿真系统的操作流程。 二、实验内容 （1）了解数控仿真软件的应用背景； （2）掌握手工编程的步骤； （3）掌握SEMENS 802seT数控加工仿真操作流程。 三、实验设备 （1）图形工作站； （2）南京宇航数控加工仿真软件 四、实验操作步骤 1、实验试件 试件的形状、尺寸如图1-1所示。 2、工序卡片根据零件材料、加工精度、工艺路线、刀具参数表和切削用量等内容，确定加 工工序卡，如表1-2所列。

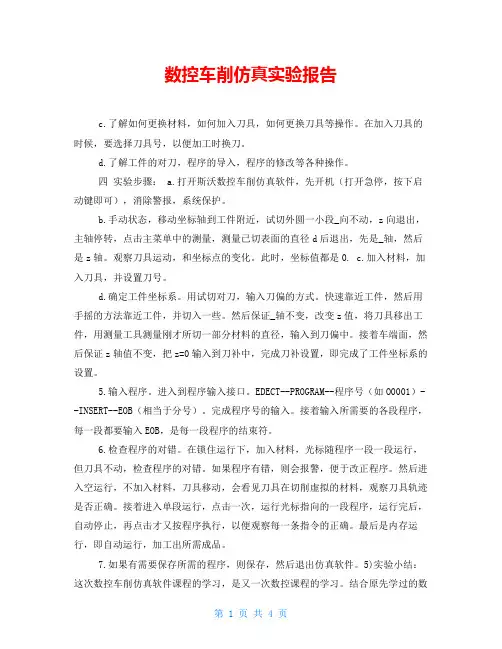

3程序如下： ZKHX.MPF M3 S1000 T01 D01 Z120. X120. _CNAME="L05" R105=1. R106=1.2 R108=5. R109=7. R110=1.5 R111=0.3 R112=0.1 LCYC95 R105=5. R106=0. LCYC95 G0 X40.Z-35. G05 Z-75. X40. IX=26.53 KZ=-55. G0 G90 X120. Z120. T02 D01 G0 X45.Z-35. G01 X30.F0.2 G0 X100. Z100. T03D01 R100=40 R101=0 R102=40 R103=-30 R104=2 R105=1 R106=0.5 R109=1 R110=5 R111=3 R112=0 R113=3 R114=1 LCYC97 M05 M2 4子程序： L05.SPF G90 G0 X40. Z0. G01 Z-85. X60. Z-105. X100.Z-165. M02 4 数控加工仿真系统中的操作步骤 5 打开操作界面，返回机床坐标原点，选择合适尺寸的工件，选择刀具并添加到相应的刀具号，然后对刀，添加程序，最后开始仿真加工。 6加工窗口
软件工程导论实验报告 一、实验题目： 学生成绩管理系统、图书借阅管理系统、工资管理系统、网络订餐系统、招聘考试成绩管理系统 二、实验目标 通过独立完成项目开发，加深对软件开发分析过程的流程和方法的理解，建立软件工程的思想，同时，明确软件开发的成本和时间管理的相关概念。 实验一 实验要求： ①.在实验题目列出的几个系统中选择一个作为自己要开发的软件系统，要求该系统有明确的功能需求，并建立系统的分析模型。 ②.对系统进行需求分析，掌握ER图、DFD、DD的设计与编写 ③.熟悉Visio环境和基本操作，制作一个简单的系统流程图和数据流图、主要数
据项的数据字典描述及主要加工的逻辑说明（自己选择结构语言、判定树、判定表等）。 ④.撰写需求分析规格说明书 用户需求分析 作为图书管理系统，其主要的需求人员是借阅者，借阅者对其的要求可 以大体概括如下： 1)能按各种方式，比如书名、编号、作者等查询图书馆的藏书情况； 2)能熟悉使用图书管理系统； 3)能方便地借阅图书、续借图书、归还图书； 4)能查询自己的基本资料、借阅图书情况； 5)能方便图书管理员对图书的录入登记、注销； 6)能方便对新生的登记或注销已经毕业学生的信息； 7)能及时发布一些学院学生借阅图书超期情况、馆藏书情况等。 功能说明 1）、读者管理系统 （1）未注册者可以进入注册系统进行注册；
（2）已注册借阅者可按、编号或号登陆进入借阅者检索系统查询借阅者情况； （3）、已注册借阅者可按书名、或作者对图书信息进行检索查询或 提出预约请求； 2）、图书管理员管理系统 （1）图书管理员通过图书管理员身份认证进入图书管理员管理系统； （2）读者可借阅在库图书； （3）在规定期限借阅者归还借阅图书； （4）读者在不违规情况下可继续借阅已借阅图书； （5）读者可以预约图书。 3）、系统管理员管理系统 （1）系统管理员通过系统管理员身份认证进入系统管理员管理系统； （2）系统管理员可以对图书进行图书管理（如：查询、删除、修改图书资料或图书分类查询修改、删除管理）； （3）系统管理员可以对借阅者进行学生管理（如：查询、删除、修改借阅者信息或借阅者类别
物理仿真实验报告1
物理仿真实验报告 受迫振动 班级应物01 姓名赵锦文 学号10093020
一、实验简介 在本实验中，我们将研究弹簧重物振动系统的运动。在这里，振动中系统除受弹性力和阻尼力作用外，另外还受到一个作正弦变化的力的作用。这种运动是一类广泛的实际运动，即一个振动着的力学体系还受到一个作周期变化的力的作用时的运动的一种简化模型。如我们将会看到的，可以使这个体系按照与施加力相同的频率振动，共振幅既取决于力的大小也取决于力的频率。当力的频率接近体系的固有振动频率时，“受迫振动”的振幅可以变得非常大，这种现象称为共振。共振现象是重要的，它普遍地存在于自然界，工程技术和物理学各领域中．共振概念具有广泛的应用，根据具体问题中共振是“利”还是“害”，再相应地进行趋利避害的处理。 两个相互耦合的简谐振子称为耦合振子，耦合振子乃是晶体中原子在其平衡位置附近振动的理想模型。 本实验目的在于研究阻尼振动和受迫振动的特性,要求学生测量弹簧重物振动系统的阻尼常数，共振频率。 二、实验原理 1．受迫振动 砝码和挂钩 弹簧 弹簧 振荡器 图13.1 受迫振动 质量M 的重物按图1放置在两个弹簧中间。静止平衡时，重物收到的合外力为0。当重物被偏离平衡位置时，系统开始振动。由于阻尼衰减(例如摩擦力)，最终系统会停止振动。振动频率较低时，可以近似认为阻力与振动频率成线性关系。作用在重物上的合力： x M x Kx x x k x k F 21=--=---=ββ 其中k1, k2是弹簧的倔强系数。
K = k1+ k2是系统的等效倔强系数。 x 是重物偏离平衡位置的距离, β 是阻尼系数。 因此重物的运动方程可表示为： 22 0=++x x x ωγ 其中 γβ=M and ω02 =K M 。 在欠阻尼状态时(ωγ0>),方程解为： ) cos(22 0 φγωγ+-=-t Ae x t A, φ 由系统初始态决定。方程的解是一个幅度衰减的谐振动，如图2所示。 T 图13.2 衰减振动 振动频率是： f T = =-11202 2π ωγ (13.1) 如果重物下面的弹簧1k 由一个幅度为a 的振荡器驱动，那么这个弹簧作用于重物的力是) cos (1x t a k -ω。此时重物的运动方程为： M t a k x x x cos 212 0ωωγ= ++ . 方程的稳态解为： ) cos(4)(2 2 2 22 1θωω γωω-+-= t M a k x (13.2) 其中 )2(tan 2 201 ωωγω θ-=-。图13.3显示振动的幅度与频率的关系。
模拟电路仿真实验报告 张斌杰生物医学工程141班学号6103414032 Multisim软件使用 一、实验目的 1、掌握Multisim软件的基本操作和分析方法。 二、实验内容 1、场效应管放大电路设计与仿真 2、仪器放大器设计与仿真 3、逻辑电平信号检测电路设计与仿真 4、三极管Beta值分选电路设计与仿真 5、宽带放大电路设计与仿真 三、Multisim软件介绍 Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。 一、实验名称: 仪器放大器设计与仿真 二、实验目的 1、掌握仪器放大器的设计方法 2、理解仪器放大器对共模信号的抑制能力 3、熟悉仪器放大器的调试功能 4、掌握虚拟仪器库中关于测试模拟电路仪器的使用方法，如示波器，毫伏表信 号发生器等虚拟仪器的使用 三、设计实验电路图：
四、测量实验结果： 差模分别输入信号1mv第二条线与第三条线：第一条线输出为差模放大为399mv。 共模输入2mv的的电压，输出为2mv的电压。 五、实验心得： 应用Multisim首先要准备好器件的pspice模型，这是最重要的，没有这个东西免谈，当然Spice高手除外。下面就可以利用Multisim的元件向导功能制作自己的仿真元件模型了。将刚刚做好的元件保存，你可能注意到了，保存的路径里面没有出现Master Database，即主数据库，这就是Multisim做的较好的其中一方面，你无论是新建元件还是修改主数据库里面的元件，都不会影响主数据库里面的元件，选好路径以后点击Finish即可，一个新元件就被创建了。在应用电子仿真软件 Multisim进行虚拟仿真时，有许多传感器或新器件，只要知道了它们的电特性或在电路中的作用，完全可以灵活采用变通的办法代替进行仿真，本来软件就是进行虚拟实验的，并不一定非要用真实元件不可，这样可以大大地拓宽电子仿真软件 Multisim的应用范围。再说用软件仿真时不存在损坏和烧毁元件、仪器的问题，只要设计好了电路都可以试一试，仿真成功了就可以进行实际电路的组装和调试，不
西安交通大学实验报告 第 1 页(共10 页）课程：_____大学物理实验____ 实验日期 : 2014 年 11月 30日 专业班号______组别__无___ 交报告日期： 2012 年 12 月 4 日 姓名___ 学号______ 报告退发：（订正、重做) 同组者____________________________ 教师审批签字： 实验名称：超声波测声速 一、实验目的: 1。了解超声波的产生、发射、和接收方法； 2.用驻波法、相位比较法测量声速。 二、实验仪器： SV—DH系列声速测试仪，示波器，声速测试仪信号源. 三、实验原理： 由波动理论可知，波速与波长、频率有如下关系：v = f λ，只要知道频率 和波长就可以求出波速.本实验通过低频信号发生器控制换能器,信号发生器的 输出频率就是声波频率。声波的波长用驻波法（共振干涉法）和行波法（相位比 较法）测量.下图是超声波测声速实验装置图.
1。驻波法测波长 由声源发出的平面波经前方的平面反射后，入射波与发射波叠加，它们波动方程分别是： 叠加后合成波为: 振幅最大的各点称为波腹，其对应位置： 振幅最小的各点称为波节，其对应位置： 因此只要测得相邻两波腹（或波节)的位置Xn、Xn—1即可得波长. 2。相位比较法测波长
从换能器S1发出的超声波到达接收器S2，所以在同一时刻S1与S2处的波有一相位差:。因为x改变一个波长时，相位差就改变2π。利用李萨如图形就可以测得超声波的波长. 四、实验内容 1．接线 2．调整仪器 （1）示波器的使用与调整 使用示波器时候，请先调整好示波器的聚焦.然后鼠标单击示波器的输入信号的接口,把信号输入示波器.接着调节通道1，2的幅度微调，扫描信号的时基微调。最后选择合适的垂直方式选择开关，触发源选择开关，内触发源选择开关，Auto-Norm-X—Y开关，在示波器上显示出需要观察的信号波形。输入信道的信号是由实验线路的连接决定的。 （2）信号发生器的调整 根据实验的要求调整信号发生器，产生频率大概在35KHz左右，幅度为5V 的一个正弦信号。由于本实验测声速的方法需要通过换能器（压电陶瓷）共振把电信号转为声信号,然后再转为电信号进行的,所以在开始测量前需要调节信号的频率为换能器的共振频率。在寻找共振频率时，通过调节信号发生器的微调旋钮,观察示波器上信号幅度是否为最大来逐步寻找的。 (3）超声速测定仪的使用 在超声速测定仪中，左边的换能器是固定的，右边的换能器是与游标卡尺的滑动部分连接在一起的。这样，左右换能器间的距离就可以通过游标卡尺来测量出来，在上图的下半部分是一个放大的游标卡尺的读数图. 3．实验内容 寻找到超声波的频率（就是换能器的共振频率)后,只要测量到信号的波长就可以求得声速.我们采用驻波法和相位比较法来测量信号波长： （1）驻波法 信号发生器产生的信号通过超声速测定仪后，会在两个换能器件之间产生驻波。改变换能器之间的距离（移动右边的换能器）时，在接收端(把声信号转为电信号的换能器）的信号振幅会相应改变。当换能器之间的距离为信号波长的一
软件工程实验报告
实验报告 课程名称软件工程导论 学院计算机工程学院 班级 学号 姓名 2016年 12 月 24 日
批阅教师时间实验成绩 课程名称软件工程 学号2014144415 姓名实验日期2016.10.26 实验名称分析系统业务流程和绘制系统业务流程图 实验目的： 1、掌握结构化分析方法 2、掌握业务流程分析方法和业务流程图的绘制 实验内容： 任务一绘制系统业务流程图 试绘制工资管理系统的系统流程图，根据系统流程图的符号说明仔细理解如图含 义： 任务二分析系统业务流程和绘制系统业务流程图 案例一：总务办公管理系统 系统简介：某单位准备开发一个购买办公用品和设备的总务办公管理系统。办公 用品的购买申请由各科室提出，由负责总务工作的办公室统一收集。其中，购买申请 的金额低于500元（含500元）可以由总务办公室直接审批，而高于500元的购买申请由机构主管领导审批，批准的购买申请形成采购清单由采购员负责购买，同时应记 录每次实际购买清单，进行入账。在提出购买申请时要包括下述数据：申请单位、物 品名称、物品数量、预计价格、物品用途等。每次购买完成后应记录以下数据：物品 名称、物品数量、价格、总金额、购买日期、经办人等。 案例二：火车票预订系统 系统简介：某高校后勤集团为了学生寒暑假返乡，办理代学生预订返乡火车票事 务，订票必须提前三天办理，后勤订票处提前三天向火车站办理购票事务。订票处使 用一台微机处理订票后购票事务，学生订票一次称为一个事务，由订票员将其输入在 微机中，系统核实订单后，将订票信息记录放在订票库中。系统每天打印预订三天的 购票单，并更新订票库。 请对以上系统进行业务流程分析后，绘制出该系统的系统流程图。
学院数统学院专业信计21 姓名倪皓洋学号 2120602015 实验名称：刚体的转动惯量 一实验简介： 在研究摆的中心升降问题时，惠更斯发现了物体系的重心与后来欧勒称之为转动惯量的量。转动惯量是表征刚体转动惯性大小的物理量，它与刚体的质量、质量相对于转轴的分布有关。 二实验目的： 1.用实验方法验证转动惯量，并求转动惯量。 2.观察转动惯量与质量的分布关系。 3.学习作图的曲线改直法，并由作图法处理实验数据。 三实验原理： 1. 刚体的转动定律 具有确定转轴的刚体，在外力矩作用下，将获得较加速度β，其值与外力矩成正比，与刚体的转动惯量成反比即有刚体的转动定律： M=Iβ 利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。 2.应用转动定律求转动惯量 如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。刚体将在砝码的拖动下绕竖直轴转动 设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg-t=ma,在t时间内下落的高度为h=at2/2。刚体收到张力的力矩为T r和轴摩擦力力矩M f。由转动定律可得到刚体的转动运动方程：T r--M f=I β。绳与塔轮间无相对滑动时有a =rβ，上述四个方程得到： m(g - a)r - Mf = 2hI/rt2 (2） M f与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a< 的方法求得转动惯量I。 3．验证转动定律，求转动惯量 从（3）出发，考虑用以下两种方法： A．作m – 1/t2图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r 和砝码下落高度h，（3）式变为： M = K1/ t2 (4) 式中K1 =2hI/ gr2为常量。上式表明：所用砝码的质量与下落时间t的平方成反比。实验中选用一系列的砝码质量，可测得一组m与1/t2的数据，将其在直角坐标系上作图，应是直线。即若所作的图是直线，便验证了转动定律。 从m – 1/t2图中测得斜率K1，并用已知的h、r、g值，由K1 =2hI/gr2求得刚体的I。 B．作r – 1/t图法：配重物的位置不变，即选定一个刚体，取砝码m和下落高度h为固定值。将式（3）写为： r = K2/ t （5） 式中K2 = (2hI/ mg)1/2是常量。上式表明r与1/t成正比关系。实验中换用不同的塔轮半径r，测得同一质量的砝码下落时间t，用所得一组数据作r－1/t图，应是直线。即若所作图是直线，便验证了转动定律。 从r－1/t图上测得斜率，并用已知的m、h、g值，由K2 = (2hI/ mg)1/2求出刚体的I。 四实验仪器： 刚体转动仪，滑轮，秒表，砝码 其中刚体转动仪包括： A.、塔轮，由五个不同半径的圆盘组成。上面绕有挂小砝码的细线，由它对刚体施加外力矩。 B、对称形的细长伸杆，上有圆柱形配重物，调节其在杆上位置即可改变转动惯量。与A和配重物构成一个刚体。 C.、底座调节螺钉，用于调节底座水平，使转动轴垂直于水平面。 此外还有转向定滑轮，起始点标志，滑轮高度调节螺钉等部分 。 双击刚体转动仪底座下方的旋钮，会弹出底座放大窗口和底座调节窗口，在底座调节窗口的旋钮上点击鼠标左、右键，可以调整底座水平。在底座放大窗口上单击右键可以转换视角。（如下图） 单片机原理及应用课程 实验报告 专业： 班级： ： 学号： 实验一、keilC51及proteus软件的使用 一、实验目的： 1、掌握keil和proteus软件的基本操作 2、通过具体实例掌握keil和proteus软件的使用。 二、实验原理: keil使用步骤，proteus使用步骤 三、程序： 四、实验结果分析： 五、总结：学会了使用keil和proteus软件，掌握了利用keil和proteus 软件进行仿真的步骤。 实验二、并行输入/输出接口实验 一、实验目的： 1、进一步熟悉keil仿真软件、proteus仿真软件的使用。 2、了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。 3、掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。 二、实验原理： MCS 51单片机的串行口在实际使用中通常用于三种情况：利用方式 0 扩展并行 i/0 接口：利用方式 1 实现点对点的双机通信；利用方式 2 或方式 3 实现多机通信。利用方式 0 扩展并行 i/0 接口 MCS 5 1 单片机的串行口在方式 0 时，若外接一个串入并出的移位寄存器，就可以扩展并行输出口；若外接一个并入串出的移位寄存器，就可以扩展并行输入口。 三、程序： #include P1_0=0; SBUF=I; while(!TI) {i} P1_0=1;TI=0; for(j=0;j<=254;j++){;} i=i*2; if(i==0x00) i=0x01; } } 四、实验结果分析： 五、总结：进一步熟悉了keil仿真软件、proteus仿真软件的使用。了解并熟悉单片机I/O口和LED灯的电路结构，学会了构建简单的流水灯电路。掌握了C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。 机床数控技术实验报告 实验二数控车床编程与仿真操作 1. 数控车床由哪几部分组成？答：数控车床由数控装置、床身、主轴箱、刀架进给系统、尾座、液压系统、冷却系统、润滑系统、排屑器等部分组成。数控车床分为立式数控车床和卧式数控车床两种类型。 2. 为什么每次启动系统后要进行“回零”操作？ 答：机床断电后, 就不知道机床坐标的位置, 所以进行回零, 进行位置确定每次开机启动数控系统的机械零点和实际的机械零点可能有误差，回零操作是对机械零点的校正。 4. 简述对刀过程? 答：（1）一般对刀，一般对刀是指在机床上使用相对位置检测手动对刀。下面以Z 向对刀为例说明对刀方法：刀具安装后，先移动刀具手动切削工件右端面，再沿X向退刀，将右端面与加工原点距离N输入数控系统，即完成这把刀具Z向对刀过程。 （2）机外对刀仪对刀，机外对刀的本质是测量出刀具假想刀尖点到 刀具台基准之间X及Z方向的距离。利用机外对刀仪可将刀具预先在机床外校对好，以便装上机床后将对刀长度输入相应刀具补偿号即可以使用。（3）自动对刀，自动对刀是通过刀尖检测系统实现的，刀尖以设定的速度向接触式传感器接近，当刀尖与传感器接触并发出信号，数控系统立即记下该瞬间的坐标值，并自动修正刀具补偿值。 5. G00与G01指令有何不同? 答：G00 指令表示刀具以机床给定的快速进给速度移动到目标点，又称为点定位指令,G01 指令使刀具以设定的进给速度从所在点出发，直线插补至目标点。 6. 简述用MDI方式换2号刀的操作过程。 答：按下程序建按下MDI建输入一段换刀程序T0101的刀具指令按 循环启动 实验三数控铣床编程与仿真操作 1. 数控铣床由哪几部分组成? 答：（1）主轴箱包括主轴箱体和主轴传动系统。 （2）进给伺服系统由进给电动机和进给执行机构组成。 （3）控制系统是数控铣床运动控制的中心，执行数控加工程序控制机床进行加工。 （4）辅助装置如液压、气动、润滑、冷却系统和排屑、防护等装置。（5）机床基础件指底座、立柱、横梁等，是整个机床的基础和框架。（6）工作台 2. 为什么每次启动系统后要进行“回零”操作? 答：机床断电后, 就不知道机床坐标的位置, 所以进行回零, 进行位置确定每次开机启动数控系统的机械零点和实际的机械零点可能有误差，回零操作是对机械零点的校正。 3. “超程”是什么意思?出现超程后应如何处理?为什么加工前要进行程序校验或空运行? 答：超程就是机床各个轴向的限位开关。绝大多数机床都设置有“超程解除”触点，一旦出现“硬限位”报警，在确认限位被压和后，使该 物理仿真实验氢氘光谱拍摄实验报告范本 一、实验目的 1．掌握氢氘光谱各谱线系的规律，即计算氢氘里德伯常数RH，RD的方法。 2．掌握获得和测量氢氘光谱的实验方法。 3．学习光栅摄谱仪的运行机理，并学会正确使用。 二、实验仪器及其使用方法 WPS-1自动控制箱，光源：铁电极。电弧发生器，光源：氢氘放电管。中间光阑，哈德曼光阑，摄谱窗口。 平面光栅摄谱仪是以平面衍射光栅作为色散元件的光谱仪器。它的光学系统用Ebert-Fastie装置（垂直对称式装置），其光学系统如图2所示。由光源B(铁电极、氢氘放电管)发射的光，经过消色差的三透镜照明系统L均匀照明狭缝S，再经反射镜P折向球面反射镜M下方的准光镜O1上，经O1反射，以平行光束射到光栅G上，经光栅衍射后，不同方向的单色光束射到球面反射镜的中央窗口暗箱物镜O2处，最后按波长排列聚焦于感光板F上，旋转光栅G，改变光栅的入射角，便可改变拍摄谱线的波段范围和光谱级次。这种装置的入射狭缝S和光谱感光板是垂直平面内对称于光栅G放置的，由于光路结构的对称性，彗差和像散可以矫正到理想的程度，使得在较长谱面范围内，谱线清晰、均匀。同时由于使用球面镜M同时作为准直物镜和摄谱物镜，因此不产生色差，且谱面平直。使用摄谱仪做光谱实验时必须注意以下事项： （1）摄谱仪为精密仪器，使用时要注意爱护。尤其是狭缝，非经教师允许，不可以随意调节各旋钮，手柄均应轻调慢调，旋到头时不能再继续用力，不要触及仪器的各光学表面； （2）燃电弧时，注意操作安全。电弧利用高频高压，点燃后不要用手触及仪器外壳；更换电极时要切断高压电，用绝缘性能好的钳子或手套来更换；电弧有强紫外线辐射，使用时要戴防护眼镜； （3）铁弧电极上不能有氧化物，应经常磨光，呈圆锥形；调节两电极头之间的距离，注意电极头成像不要进入中间光阑。 三、实验原理 巴尔末总结出来的可见光区氢光谱的规律为： （n = 3，4，5 ……） 式中的B=364.56nm。此规律可改写为： 式中的为波数，为氢的里德伯常数（109 678cm）。 根据玻尔理论或量子力学中的相关理论，可得出对氢及类氢离子的光谱规律为： 其中，和为整数，z为该元素的核电荷数，相应元素的里德伯常数为： 其中，m和e为电子的质量和电荷，c是真空中的光速，h为普朗克常数，M为原子核的质量。显然，随元素的不同R应略有不同，但当认为M→∞时，便可得到里德伯常量为： 这与玻尔原子理论（即电子绕不动的核运动）所推出的R值完全一样。现在公认的单片机实验报告含仿真设计
