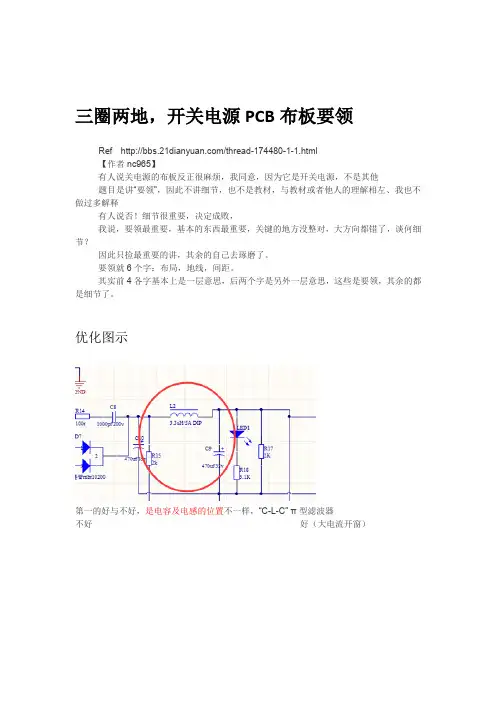

三圈两地，开关电源PCB布板要领
Ref 【作者nc965】
有人说关电源的布板反正很麻烦，我同意，因为它是开关电源，不是其他
题目是讲“要领”，因此不讲细节，也不是教材，与教材或者他人的理解相左、我也不做过多解释
有人说否！细节很重要，决定成败，
我说，要领最重要，基本的东西最重要，关键的地方没整对，大方向都错了，谈何细节？
因此只捡最重要的讲，其余的自己去琢磨了。
要领就6个字：布局，地线，间距。
其实前4各字基本上是一层意思，后两个字是另外一层意思，这些是要领，其余的都是细节了。
优化图示
第一的好与不好，是电容及电感的位置不一样，“C-L-C”π型滤波器
不好好（大电流开窗）
第二背面的好与不好，就是回路有分割与没分割的区别！
不好好（电感后电容开口）
第一张图的π型滤波器的电容在电感之后，
第二张图的电容管脚铜皮开缺口（保证电流尽量通过电感上方的电容）。滤波效果差异
其实在图中已经标注出来了的；
【nc965】仔细看图，没有说输入输出电流流过电容，正因为输入输出是直流，不能流过电容，那么高频开关电路的高频脉冲交流就只能走电容了，因此电容上的脉冲电流特别大。
恩，这个图例子举的不错，一要遵循电流的流向，二要出线尽量从电容的根部出来。
输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口
其他讨论
是不是太宽了也容易被干扰到，最近做一个案子，把IC地线加粗后低压高温烧机时会出现工作不正常。
比如说有些动点（电感与开关管之间）就不宜布的过大
【lclbf】
看看我画的这个板子，怎么优化自己感觉IT回来面积太大，有没有想到其他好的方法，还有接地和其他回路有没有问题。
下面改动了一下，自己感觉会好很多，但是还有些元件不好摆放，换种散热器可以，但是价格高几毛，老板不愿意，散热器下面不能布线放元件，还有个方法就是把散热器升高。
电流分类，开关电源中
【作者nc965】
开关电源在布线上最大的特点是拓扑引起的高频（高压）强电流与控制级的弱电信号交织在一起，首先要保证强电流的存在不干扰电源内部的控制信号，其次要尽量减少对外部的干扰（EMC）。一句话：要运行最稳定、波形最漂亮、电磁兼容性最好。
关键词一：电流
一个典型的开关电源强电流分布（图一）：
特点：
1、每种拓扑的输入输出电流 Ii 和 Io 幅度较大（与控制信号相比），但以直流为主。
2、每种拓扑的拓扑电流 It 幅度也较大，但一般没有尖峰毛刺，是拓扑产生的典型波形。
3、每种硬开关拓扑都有一个高频脉冲电流 Ip 回路，其幅度最大，且有可观的尖峰毛刺，其中毛刺部分幅度大，频率高，因而含有较高的能量。它一般是由续流或者吸收（钳位）二极管反向恢复引起的冲击电流回路，是最容易引起干扰的元凶。
4、以上四种电流对应流经一段地线，并可能在对应的地线段上产生干扰电位差。
电流分类是开关电源布线的主要线索，请大家记住这个图。
关键词二：电容
从图中可以看出，It 和 Ip 电流完全（不是部分）地流经了各自对应的一个电容 Ci 和 Co。一般人很少去关注电容上流过的电流，而实际上这正是开关电源布局的关键之一。干扰都是通过电容被旁路的，整个电路最强劲电流都在电容上，电容很重要！
按照反应速度分，最快的器件是电容、二极管（别跟我扯正向恢复）等器件，最慢的器件是电感等器件。
要领一：高频脉冲电流 Ip 回路最小化（第一个圈）
首先找到你电路的高频脉冲电流 Ip 回路（每个拓扑都有的），它一般都是由包括开关管在内的快速器件组成的环路，在布局上让它最小化（连线最短、面积最小，因而干扰最小）。
这个是整个开关电源布局的第一步，而不是先去张罗输入输出在哪IC放哪
这样连接后，ND两个地会合并在一起，形成一个点，这个点就是整个电路的接地中心。要领二：拓扑电流 It 回路最小化（第二个圈）
找到你电路的拓扑电流 It 回路（每个拓扑都有的），它一般都是包含了一个电感（或者变压器原边）的拓扑主回路的一部分，让它最小化。
注意：
1、It 回路与Ip 回路有部分重叠（才能构成拓扑），因此It 回路（应该）是在Ip 回路（已经布置好的）基础上的延伸。
2、有时候这两个回路的布局有冲突，一般应以Ip 回路为主。
3、对于隔离拓扑，It 回路被变压器分隔成原边和付边两部分，应分开最小化布置。
4、如果It 回路有个接地点，那么这个接地点应与上述接地中心重合，不能布置到一个点时，也要尽量缩短距离，同时留心这段地线上的It 电流可能的影响。
5、条件受限时，上述2个回路的（输入输出）电容可能不能共地，必要时可以电气并联的方式就近增加一个（或两个可以共地的）高频电容达成共地。
画好这两个圈，这个PCB板布局的大致方位基本上确定了。现在再考虑控制在哪输入输出在哪
需要特别指出的是：
1、这种布局是针对硬开关的，但是对软开关拓扑仍然有效，你总不希望自己的软开关谐振波形上再意外出现一个小波吧？
2、这种布局是针对硬开关的，它就是要让电路看上去更加符合理论波形，拿掉毛刺、拿掉尖峰。另一层意思是：它会更硬一些（可能对EMC某些频段不利）。
3、从EMC角度，这种布局就是总体最优化结构，整体上最容易过辐射和传导测试。具体到某个板能不能过按这样布局后的整改工作量和成本也是最小。
关键词三：接地中心
图二
根据以上布局，图一地线上G、N、D 三个点已经最大程度的合并成一个点了，这就是拓扑接地中心GND。它的意义也很明确：这个点以外的地线上应该已经没有大的脉冲电流了，你的地线基本上就安静了，你的板总体上也安静了。因此，主电路的其他部分：桥在哪输入输出端子在哪怎么走线都问题不大了。
关键词四：特殊工况
但仍然有意外情况：
1、如果图一的输入差模滤波电感Li 没有或不足，其地线的输入A-GND 段仍然可能有较大的脉动电流。这是由于电源的输入阻抗太低，以至于单独一个Ci 还不足以旁路掉所有高频的缘故。
2、输出突然短路、或者输入在交流的高电压角突然开机，电容Co 和Ci 呈短路运行工况，可能在地线的GND-E 或者A-GND 段上产生非常强大的电流和高达足以烧坏芯片的电压差(可能十几伏或更高)。有不少人开机或者短路就烧芯片（其他不烧），多半是这里没处理好。
拓扑的布局处理完了，现在是控制部分。根据以上布局，已经知道了接地中心，同时也能够看出来开关的驱动脚在哪个方向，就可以就近布置驱动和控制电路了。
开关电源的所有操控，最终都由对开关管的精确驱动来体现，因此驱动环路要优先布置。目的只有一个：保持驱动波形的正确和纯粹。因此：
要领三：驱动电流Ig 回路最小化（第三个圈）
图三
插入[爱国分子]
单点节点更好的是下图（来自上学的时候画电路板很喜欢大面积铺地，现在发现这是很错误的做法。地线看似简单，但是想铺好，很难。一般在芯片底下小面积铺地，直接连在芯片地上，其余的地单点接地，注意环流面积，注意隔离模拟数字地，具体怎么铺，很灵活的，要根据具体情况。
记住：接地的线不一定要专门接在铺的铜上，即使铺也不要大面积铺，而是分成几块铺，然后连接在一个点上，这就是接地）：
插入[pq2620]
这个帖子看了好久，学习了好久，
最近遇到几家芯片对布局地线要求非常高
比如SY的芯片布局就和nc965的布局才能正常工作。
如果按照另外一个兄弟说的单点接地就百分比不能工作
然而用谱成的芯片就布局也和nc965你说的布局一样可以工作，但是地线接点比较坑，直接接到VCC电容上也不行，不行近并且最好所有地开个大面积铺铜。
所以布局地线是个大学问。还需要配合每家芯片研究他们芯片给出的布局资料来布局。
需要注意的是：
1、这个电流环路应包含驱动电路的Vcc 滤波电容Cg 通道在内，因为驱动电流本质上就是该滤波电容Cg 的输出电流。这个电流（脉冲成分）是很大的，一般是安培级，至少是亚安培级，几乎与拓扑电流相当。
2、这个滤波电容Cg 必须贴近驱动IC的供电端子布置，这是因为驱动IC 内部的电路和信号可能非常复杂和敏感，完全要仰仗这个电容来撑住。——这一
布线原则对任何一个芯片（电路）都适用，即：每个IC 的Vcc 滤波电容无一例外的都必须就近钉在该芯片的Vcc 和Gnd 引脚上，没得商量。
3、这样布置下来后，一般会形成Rg 连线和GND-gnd 两条连线，两条连线在环路电流Ig 上是等效的。这意味着改变其中任意一条连线上的电流波形，都将改变驱动电流波形，使其不再纯粹。这还意味着GND-gnd 可能会拉开距离，这就形成了第二个接地中心gnd。
关键词五：一点接地
gnd 即驱动电路的滤波电容Cg 的接地端，它可能与拓扑接地中心GND
拉开距离。如图所示，所有弱电单元的地线应在此一点接地，再连接到GND。为什么要这样接原因是：
1、首先，其中辅助电源的电流Iv 是最大的（也可能是安培级），而且跟Ig 刚好反向（它是Cg 的输入电流），如果其接地点不连接到gnd，比如接到GND，势必会在GND-gnd 连线上形成Iv 电流回路，使Ig 叠加上Iv，导致驱动电流波形畸变，即：驱动被供电干扰。基于这个原因，驱动电路的滤波电容Cg 的VCC 端的输入输出连接也需要分开走线。
2、其他电路单元的电流一般很弱，如果连接到其他地方，则会使GND-gnd 连线上较强劲的Ig 脉冲电流叠加到自己的地线上，即：控制被驱动干扰。
3、同理，其他各个电路的地线，无论多么绕，均应分别走线到gnd 一点接地，否则，除了可能因上述Ii、Io、Ip、It、Ig、Iv 等强电流窜进自己的地线形成干扰外，还可能通过共用地线相互干扰。
最后的关键词：道理是死的，人是活的
[bittertea]
我仍然认为这种接法也是不对的，不知前辈如何看。
第一个圈为Ig的通路，第二个圈为VCC-GND的供电通路。可以看到在哪一个公共段中，第一个圈和第二个圈的电流正好是反的，而第一个圈中是脉动的，这样接我认为不大好。
我认为还是你最开始提的第一种是比较好。
[nc965]
这个电流环路应包含驱动电路的 Vcc 滤波电容 Cg 通道在内，因为驱动电流本质上就是该滤波电容 Cg 的输出电流。
这里说的是“本质”，理解到这个本质就行，其他说法，比如退耦、滤波，都不是本质。
不少人习惯（见30楼）在大电解焊盘那里开一条缝，说是师傅教的，要挤电流什么的，有道理没？
没道理！实际上，根据此贴描述，一般只有三个地方需要这样连接，它们是：拓扑接地中心GND（它不一定在大电解的某个焊盘上）、信号接地中心gnd，Cg 的VCC 点。其他地方没有必要搞成一点接地的样子。意思是搞成那样虽然不会铸成大错，但也没有你期望的效应，画蛇添足而已。
关于桥式变换器
桥式变换器的PCB 布局，其实在本帖上述中几个案列中已不止一次的有涉及，但是发现最近与此有关的提问帖突然增多了起来，感觉有必要专门说说这个问题。
之前之所以没有专门提及这个问题，是因为桥式变换器的PCB 布局（或者将开关直接钉在铜排上的布局）其实是很简单的，很容易处理好。
考察桥式变换器，无论是半桥还是全桥，无论是硬桥还是软桥，无论是PWM整流桥还是同步整流的桥抑或双向变换的桥，他们都有这样的结构：
图中标明了桥式电路的Ip、It 回路，可以看出：
1、结构中，最要紧的Ip 回路其实只有3个元件：Q1、Q
2、C1，要把三个元件接成最小回路是很容易的一件事。
2、Q1、Q2 内部都有个同等电流电压耐量的体二极管D1、D2（个别没有此二极管的开关需在外面并一个）。
3、无论处于何种工况，因为有此二极管的存在，Ip 回路都是最快速而有效的，没有任何尖峰存在的可能。
4、因此位于每个开关两端的RC 吸收回路是完全没有必要的，D2-D1-C1 回路的拓扑吸收方式比它们更有效，更节能。
5、因某种原因也许C1 不能太靠近两个开关，那就再用一个小容量的CBB 电容就近达成这个电容，形成最小回路连接。
6、两个这样的最小回路连接的半桥就是全桥，It 回路再最短连接即可。
他人板子
Vishay:
已经按照您说的做了，看看还有什么不好的地方，请指出
A15767..:
00W 带辅助电源的LLC 半桥
目前调试时PFC 变压器有噪声，ICE1PCS01 PFC IC 由于老大给个机会我画图，麻烦版主指点下
A15767..:
版主，我参照你消除尖峰的帖子走的线路，我认为回路应该为上图红白线标示。对于你更改后的，我有疑问变压器脚到脚的安规距离够不
再次看贴，参照版主意见修改，请指导
LLC部分
以下是地线走线

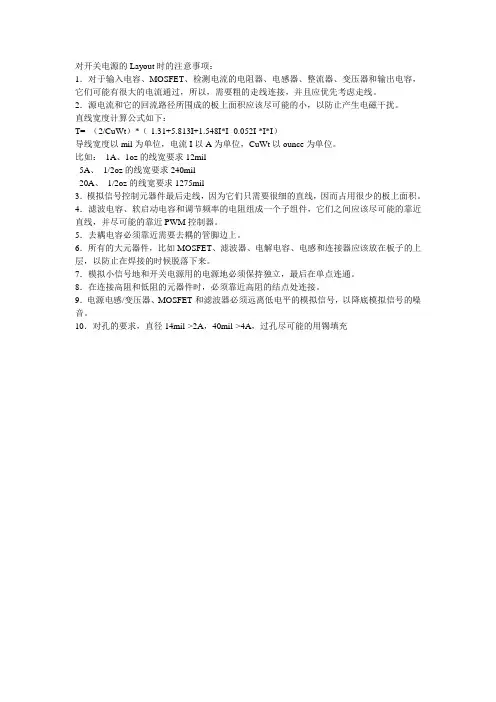

开关电源PCB布板要领
1、关于间距问题
还是那句口号：安全第一，任何情况下都是安全第一。
对于电源，安全就是安规，对于PCB，安全就是间距。
要谈开关电源PCB布线的要领，首当其冲的就是间距，但是有多少人真正领悟，值得怀疑。
我觉得，对于每个画PCB的人（搞电源的人）都应该追问自己一句：你真正领悟了吗确信没看走眼
很多人之前可能是搞数字电路、模拟电路过来的，那个布线走通就行，自动布线也是常见的。这些人来搞开关电源，没有找到要领时，那是相当苦逼的。比如这位兄弟，恁是搞不明白：【MOS管栅源击穿的可能性原因及相应的处理办法】
要给他讲清楚，也很困难，现在把我的相关跟帖摘录于此：
通过你零零碎碎提供的信息，问题基本上暴露完了，可以找到问题的根源了。
1、要求得别人的帮助，一定要把问题描述清楚，提供的信息要足够，不能让想帮你的人去猜。
2、让想帮你的人把基本原理从头到尾都给你一个人讲一遍也是不礼貌的。起码打字是要费力气的。
3、你的问题主要是布线间距不够，之前给了一个间距算式，每百V 电压减半得到mm，
4、你给出一个局部的PCB，已经大量出现间距不够和严重不够的问题，还有尖端放电的，一定是要炸鸡的，无能幸免。
5、即使间距够了，GS过压保护措施还是要采取，防静电的（加电阻）、防冲击的（加钳位），防米勒的。。。。视情况而定。
6、你现在首先要做的，不是了解GS原理、不是去追究需不需要加R，而是了解电路基本原理、芯片基本原理，找到各个节点之间的电位差，然后按第3项提示办理。
建议先解决PCB 间距问题，这个不能对付，其他问题都可能是这个问题引起的。
任何其他问题，都有可能是PCB 布线间距不足引起的，在你没有排除这个基本BUG 之前，谈论任何其他问题都是没有意义的。
有的人有点另类经验，多数是其他地方感冒的原因，但你现在不是感冒，而是已经中弹倒地，靠民间治疗感冒的偏方是救不了你的。明白？
你中弹倒地，生命垂危之际，你呼吸不正常，一定不是肺病的原因，血压不正常，一定不是糖尿病的原因。你把糖尿病的病历拿出来研究，是救不了你的。
U4 下面不能走线，两边是高压，500V，，还没有整明白？
U4 是自举，两排引脚之间是高压，耐压600V，实际多少V 要分析拓扑极端工况得出，一定不是你测试的200V。
