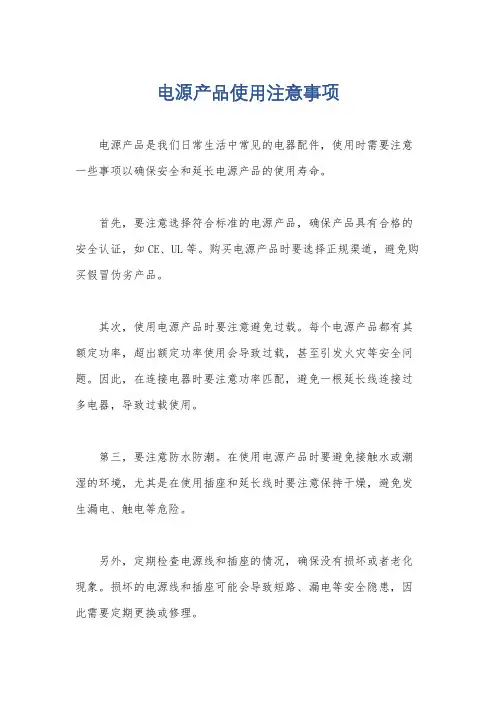

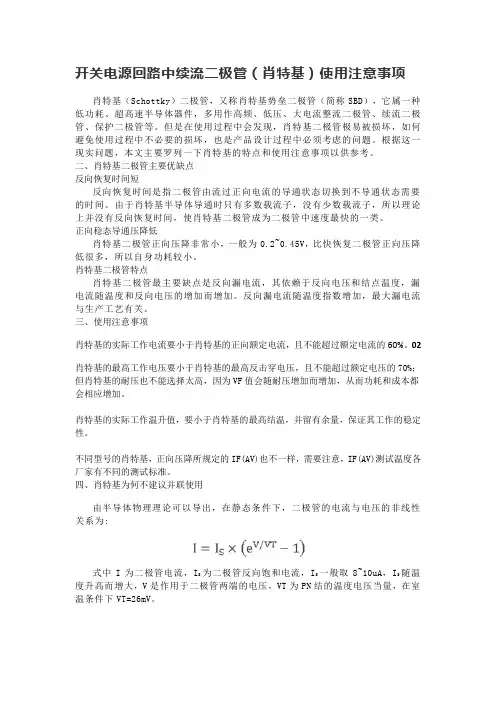

1、开关电源的金属外壳电源外壳一般与地(FG)连接，要可靠接地，以确保安全，不可误将外壳接在零线上；
2、在安装开关电源完毕通电试行之前，请再次检查和校对各接线端子上的连接，确信输入和输出，交流和直流，单相和多相，正极和负极，电压值和电流值等正确无疑，方可通电运行；
3、对于大功率的开关电源，一般均有两个或两个以上的“+”输出端子“-”输出端子，实际上他们同属一个输出电极，只是为了使用户接线方便，而将多个端子分别在内部并接在一起；
4、为了达到充分散热的，一般开关电源宜安装在空气对流条件较好的位置、或安装在机箱壳体上通过壳体将热传达室外出去；
5、开关电源出厂以前加阻性负载进行测试，若需用在容性或感性为负载时，应事先在订货合同中加以说明；
6、对于双路的开关电源输出对称用负载，优先用对称输出电源；
7、对开关电源FG为接地的用户，手摸外壳或输出有麻电感觉属正常现象，浮地时FG对大地有110V左右交流电输出，这是电源内部结构决定的。
8、开关电源在出厂前100%加满负在老化，一般将电源使用率控制在80%以内或更低，可大大提高电源的使用寿命，一般情况电源温度每提高10℃电容寿命减少一半；
9、开关电源的纹波和噪音是叠加在直流输出电压上的交流成份，一般用毫伏峰值表示；
10、对于所有的开关电源，当负载出现突变时，会有一定的响应时间，在这个突变期间，电源输出电压在瞬时会有一个短暂的超调过程，然后再回到正常输出状态，这就是动态响应；
11、开关电源一旦出现故障，应以最快方式通知本厂，本厂将免费负责维修或者进行技术指导，私自拆开电源者除外。
通讯系统电源 （高频开关电源、免维护电池）技术规范书
1、概述 1.1本技术规范书仅适用于2011主网技改工程。 1.2本规范未对一切技术细节做出规定，也未充分引述有关标准和规范，卖方应提供符 合本规范书和遵照国际电工委员会标准（IEC）、国际公制（SI）及国家标准的符合国家电力行业标准的优质产品。技术指标应符合YD/T731《通讯用高频开关整流器》的规定。 1.3本规范未尽事宜，双方协商解决。 2、主要技术要求 2.1 供货数量： 序号名称规格及型号单位数量备注 1 高频开关电源屏-48V/120A（4*30A）面 4 2 蓄电池屏48V/300AH，每组24只，-2V 面8 3 电池巡检仪每套可接48只电池套 4 高频开关电源：-48V/120A （4*30A） 4套 蓄电池： -48V/300AH 4组（包括电池柜） 每套两组每组24只，2V/只 2.2设备电气性能 3.单套高频开关电源配置： 1)具备交流输入配电单元、整流单元、直流输出配电单元、监控单元，并为一体化机 柜，应能至少接入2组蓄电池。 2)具备完善的故障告警、保护功能（交流输入故障、直流输出故障、整流单元故障、 监控单元故障等自动保护功能），且部分状态具有自动恢复功能（交流过压、欠压、直流过流、过温）。 3)交流配电单元： 输入2路，输入电压：三相五线制：380V±20%,50±10%HZ，2路交流输入电源能自动切换，且互为主备用。 输出：三相输出分路（2路）：2路32A，2路25A 单相输出分路（14路）：2路20A，8路10A，4路6A。 4)直流配电单元： 输入：整流4路：48V/4*30A,可调整为(10A-20A-30A-60A，最大能达到120A。
反激式开关电源变压器设计原理 (Flyback Transformer Design Theory) 第一节. 概述. 反激式(Flyback)转换器又称单端反激式或"Buck-Boost"转换器.因其输出端在原边绕组断开电源时获得能量故而得名.离线型反激式转换器原理图如图. 一、反激式转换器的优点有: 1. 电路简单,能高效提供多路直流输出,因此适合多组输出要求. 2. 转换效率高,损失小. 3. 变压器匝数比值较小. 4. 输入电压在很大的范围内波动时,仍可有较稳定的输出,目前已可实现交流输入在 85~265V间.无需切换而达到稳定输出的要求. 二、反激式转换器的缺点有: 1. 输出电压中存在较大的纹波,负载调整精度不高,因此输出功率受到限制,通常应用于150W以下. 2. 转换变压器在电流连续(CCM)模式下工作时,有较大的直流分量,易导致磁芯饱和,所以必须在磁路中加入气隙,从而造成变压器体积变大. 3. 变压器有直流电流成份,且同时会工作于CCM / DCM两种模式,故变压器在设计时较困难,反复调整次数较顺向式多,迭代过程较复杂. 第二节. 工作原理 在图1所示隔离反驰式转换器(The isolated flyback converter)中, 变压器" T "有隔离与扼流之双重作用.因此" T "又称为Transformer- choke.电路的工作原理如下: 当开关晶体管 Tr ton时,变压器初级Np有电流 Ip,并将能量储存于其中(E = LpIp / 2).由于Np与Ns极性相反,此时二极管D反向偏压而截止,无能量传送到负载.当开关Tr off 时,由楞次定律 : (e = -N△Φ/△T)可知,变压器原边绕组将产生一反向电势,此时二极管D正向导通,负载有电流IL流通.反激式转换器之稳态波形如图2. 由图可知,导通时间 ton的大小将决定Ip、Vce的幅值: Vce max = VIN / 1-Dmax VIN: 输入直流电压 ; Dmax : 最大工作周期 Dmax = ton / T 由此可知,想要得到低的集电极电压,必须保持低的Dmax,也就是Dmax＜0.5,在实际应用中通常取Dmax = 0.4,以限制Vcemax ≦ 2.2VIN. 开关管Tr on时的集电极工作电流Ie,也就是原边峰值电流Ip 为: Ic = Ip = IL / n. 因IL = Io,故当Io一定时,匝比 n的大小即决定了Ic 的大小,上式是按功率守恒原则,原副边安匝数相等 NpIp = NsIs而导出. Ip 亦可用下列方法表示: Ic = Ip = 2Po / (η*VIN*Dmax) η: 转换器的效率 公式导出如下: 输出功率 : Po = LIp2η / 2T
开关电源常见四大故障及检修方法 开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。 1. 无输出，保险管正常这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。 2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险
烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。 3. 有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。 4. 输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低： a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。 b. 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。 c. 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。 12v开关电源维修分析 一.开关电源不启振，出现这种情况，我们首先要查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题以及开关管是否击穿等。
高频开关电源的特点及在电力系统的应用 摘要：高频开关电源具有体积小重量轻、安全可靠、自动化程度及综合效率高、噪音低等特点，目前，电力系统已逐步采用这种电源系统。高频开关整流器与原始直流设备的性能比较。 关键词：高频开关电源；特点；性能比较；应用 一、前言 在电力系统中，直流电源作为继电保护、自动装置、控制操作回路、灯光音响信号及事故照明等电源之用，是发电厂和变电站比较重要的设备。因直流电源故障而引发的事故时有发生，所以，对直流电源的可靠性、稳定性具有很高要求。传统的直流电源多数采用可控硅整流型。近几年来，许多直流电源厂家推出智能化的高频开关电源，这种电源系统具有许多优点：安全、可靠、自动化程度高、具有更小的体积和重量、综合效率高以及噪音低等，适应电网发展的需要，值得推广使用。 目前，我国电力系统采用的直流电源也正由传统的相控电源逐步向模块化的高频开关电源转变。高频开关电源整流器的工作原理：交流电源接入整流模块，经滤波及三相全波整流器后变成直流，再接入高频逆变回路，将直流转换为高频交流，最后经高频变压器、整流桥、滤波器后输出平稳直流。这种高频开关电源主要由高频开关充电模块、集中监控器和蓄电池组等组成，其中充电模块和集中监控器具有内置微处理器，智能化程度高。高频开关电源系统正常
运行时，充电机的输出与蓄电池组并联运行，给经常性负荷供电。 二、高频开关电源的原理和特性 （一）高频电源系统方框图 高频开关整流器一般是先将交流电直接经二极管整流、滤波成直流电，再经过开关电源变换成高频交流电，通过高频变压器变压隔离后，由快速恢复二极管高频整流、电感电容滤波后输出。 （二）采用高频化有较高技术经济指标 理论分析和实践经验表明，电器产品的体积重量与其供电频率的平方根成反比。所以当我们把频率从工频50hz提高到20khz时，用电设备的体积重量大体上降至工频设计的（5～10）％。这正是开关电源实现变频带来明显效益的基本原因。逆变或整流焊机、通讯电源用浮充电源的开关式整流器，都是基于这一原理。 那么，以同样的原理对传统的电镀、电解、电加工、浮充、电力合闸等各种直流电源加以类似的改造，使之更新换代为“开关变换类电源”，其主要材料可以节约90％或更高，还可节电30％或更多。由于功率电子器件工作频率上限的逐步提高，促使许多原来采用电子管的传统高频设备固态化，既可带来显著节能、节材的经济效益，更可体现技术含量的价值。 （三）设计模块化——自由组合扩容互为备用提高安全系数 模块化有两方面的含义，其一是指功率器件的模块化，其二是指电源单元的模块化。实际上，由于频率的不断提高，致使引线寄生
智能高频开关电源模块 22005F/11010F 用 户 手 册
目录 第一章概述 (2) 第二章充电模块介绍 (3) 2.1 结构及接口 (3) 2.1.1模块外观 (3) 2.1.2前面板 (3) 2.1.3后面板 (5) 2.2充电模块工作原理 (6) 2.3充电模块主要功能 (6) 2.3.1保护功能 (6) 2.3.2 其它功能 (7) 2.4充电模块性能参数 (8) 2.4.1环境要求 (8) 2.4.2输入特性 (9) 2.4.3输出特性 (9) 2.4.4其他特性 (9) 2.5充电模块安装尺寸 (10) 2.6包装维护 (11) 2.6.1运输包装 (11) 2.6.2维护 (11) 2.7使用注意事项及处理 (11) 2.7.1模块均流 (11) 2.7.2输出电压设定 (12) 2.7.3分组号设定 (12) 2.7.4地址设定 (12) 2.7.5模块告警现象及处理 (12) 注意事项 (13)
第一章概述 公司专业生产高频开关模块和其它专业电源模块以及电力操作电源监控系统，向各合作厂家及终端用户提供其中的电源组件。电力操作电源系统是应用电力机房内的电源设备，电力操作电源又称电力工程交、直流电源，简称交、直流屏（柜）。主要用于各级变电所（站）及火力、水力发电厂，作为控制负荷和动力负荷以及直流事故照明负荷的电源，是电力系统控制、保护的基础。在轨道交通领域主要应用于为供电系统的断路器分合闸及二次回路中的仪器、仪表、继电保护和事故照明提供不间断直流电源。 智能高频开关直流电源系统由交流输入配电部分、充电模块整流部份、降压部份、直流输出馈电部份、监控部份以及绝缘监测部份组成。 电力操作电源充电模块作为电力系统必不可少的重要组成部份，其设计目标是安全、可靠、高效、稳定、不间断地向电力设备提供能源；除此之外，现代电力操作电源还必须具备智能集散监控，无人值守和电池自动管理等功能，从而满足电力系统现代化管理的需求。 电力操作电源充电模块不仅能很好的满足市场的需求，还能从客户实际应用角度出发，为客户提供真正经济、可靠、便利的系统解决方案。其主要特点集中体现在： ●高功率密度化，有利于节约系统空间，提高系统容量。 ●高效率，利用智能风冷方式，能很好地处理模块器件温升，提高可靠性。 ●具有输出电压和电流平滑调节的功能。 ●模块内部集成防倒灌二极管，可实现热插拔，方便系统调整及维护。 ●软件均流，无需硬件设置，能支持多达60个模块可靠自主均流运行。 ●充电模块智能控制，提供数据通讯接口。 ●分散多级监控系统，实现监控系统的简单可靠。
反激式开关电源原理 反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源. "反激"(FL Y BACK)的具体所指是当输入为高电平(开关管接通)时输出线路中串联的电感为放电状态,相反当输入为高电平(开关管断开)时输出线路中的串联的电感为充电状态. 与之相对的是"正激"(FORWARD)式开关电源,当输入为高电平(开关管接通)时输出线路中串联的电感为充电状态,相反当输入为高电平(开关管断开)时输出线路中的串联的电感为放电状态,以此驱动负载. 电机配导线（电机一个千瓦大约2A） "1.5加二，2.5加三" "4后加四，6后加六" "25后加五，50后递增减五" "百二导线，配百数" 该口诀是按三相380V交流电动机容量直接选配导线的。"1.5加二"表示1.5mm2的铜芯塑料线，能配3.5kW的及以下的电动机。由于4kW 电动机接近3.5kW的选取用范围，而且该口诀又有一定的余量，所以在速查表中4kW以下的电动机所选导线皆取1.5mm2。"2.5加三"、"4后加四"，表示2.5mm2及4mm2的铜芯塑料线分别能配5.5kW、8kW电动机。"6后加六"，是说从6mm2的开始，能配"加大六"kW的电动机。即6mm2的可配12kW，选相近规格即配1lkW电动机。10mm2可配16kW，选相近规格即配15kW电动机。16mm2可配22kW电动机。这中间还有18.5kW电动机，亦选16mm2的铜芯塑料线。"25后加五"，是说从25mm2开始，加数由六改为五了。即25mm2可配30kW的电动机。35mm2可配40kW，选相近规格即配37kW电动机。"50后递增减五"，是说从50mm2开始，由加大变成减少了，而且是逐级递增减五的。即50mm2可配制45kW电动机(50-5)。70mm2可配60kW(70-10)，选相近规格即配备55kW 电动机。95mm2可配80kW(95-15)，选相近规格即配75kW电动机。"百二导线，配百数"，是说120mm2的铜芯塑料线可配1OOkW电动机，选相规格即90kW 电动机。2．电动机配用导线的对表速查例如一台Y180L-4、22kW电动机，从速查表查得应配BV型16mm2的铜芯塑料线。七、有关使用速查表的几项说明1．表中所列电动机为Y系列380V/50Hz三相异步电动机，对于其它系列电动机，只要额定电压和频率相符，额定电流相接近，也可参考使用。2．选用的BV型铜芯塑料线截面，是以水泥厂供用电距离在200m及以下，年运行时问7000～8000h，以降低线路损耗节电效益显著等条件考虑的。如果供电距离大于200m，则需要按常规的导线选用设计条件(如发热条件、电压损耗条件、经济电流密度、机械强度)，另行设计计算。如果采用BLV型塑料铝芯线，其规格要降一级选用。即2.5mm2铝芯线可代替1.5mm2铜芯线，4mm2铝芯线可代替2.5mm2铜芯线……，其它依此类推。 热继电器配置 一般情况下，可选用两相结构热继电器，但当三相电压的均衡性较差，工作环境恶劣或无人看管的电动机，宜选用三相结构的热继电器。对于三角形接线的电动机，应该选用带断相保护装置的热继电器。 ２、热继电器额定电流选择。
解析开关电源电压输出 低的原因和检修方法 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
解析开关电源电压输出低的原因和 检修方法 1、开关电源电压输出低的原因 (1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够，超出脉宽调整电路控制范围。 (2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。 (3)开／关机切换错误，行扫描电路刚开始工作瞬间，开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源，非副电源提供。 (4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。 (5)保护电路末端因故障进入导通状态，使电源进入弱振状态，引起开关电源输出电压下降。 (6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。 (7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。 (8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障，使正反馈量不足，导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低。 (9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低。 2、判断故障的方法与步骤 从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路，在检修时应先缩小故障范围。 (1)先测开关管c极电压，确认开关管供电正常。 (2)根据开关电源各个输出端电压判断故障。 开关电源有的输出端电压正常，有的低于正常值。故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫，说明负载过流，查负载。 开关电源各路输出均低。这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路。 输出电压有的下降比例大，有的输出电压下降比例小。测量结果说明故障在输出电压下降比例大的电路。此时可断开此路负载，如果断开的是行电路，应接假负载。在断开负载后，再测开关电源各输出端电压，若恢复正常，可判断所断电路的负载有过流现象。若仍不正常，说明故障在该整流滤波电路。 3、断开主负载、接上灯泡，判断是否负载故障
GZMCW 高频开关直流电源屏 使用操作手册 湖南科明电源有限公司
(一) 概述 GZMC(W)系列直流电源柜可用于发电厂、变电所、通讯部门，工矿企业作不间断直流控制，保护电源，继电保护和电磁操作机构分合闸电源等各类低压设备用电，也可用于一般工厂、企业变配电室，发电站作直流分合闸电源，应急灯光照明等，并可按用户要求配备双路交流电源进线，另一路可自动切换投入，以提高供电的可靠性。 (二) 功能及特点 本装置由电源整流充电系统，配电馈线系统，电池系统及附加保护装置等单元组成。整流充电单元系智能高频开关整流成套装置，控制系统采用美国MOTOROLA公司的MC68HCO5系列单片机作为主控制模块，大量运用了微带原理及线性快速反馈系统。通过CPU双重控制电路的控制、检测、采样、退出等实现CPU死机保护，控制模块具有自诊断功能，使控制模块因自身原因造成系统异常时能自动(或手动)进入系统紧急状态（转入较安全的浮充状态），还能实现对电力模块的运行状态进行实时监控及故障反馈，使其本身具备了较高可靠性。 电力模块采用先进的尖峰抑制器件及EMI滤波电路，由全桥整流电路，将三相交流电整流为直流，再由DC/DC高频变换电路（300KHZ）把所得的直流电逆变成稳定可控的直流输出。电流保护采用双臂式全向保护电路，避免了开关电路本身所存在的偏磁，逆变桥臂直通等影响。保证模块瞬态过程（负载突变、短路、参数浮移等）中工作的稳定性，控制电路采用了双电压环（输出电压、电感电压）及峰值电流环三环反馈系统，具有很高的功态响应速度和系统稳定性，同时对于均流控制采用双重均流控制，使模块自适应PWM均流控制均流（通过控制器），电力模块既可受控于控制模块输出设定值，又可独立工作在设定的自控状态。电力模块本身既可单机自控工作完成各种基本功能，又可并联组合工作在控制模块控制状态，完成组合输出，实现集中监控，确保智能高频开关整流装置系统运行的双重保险。
嵌入式 通信设备用高频开关电源 产品说明书 （PS4860系列） 深圳市中兴通电力技术有限公司
一、系统介绍 1.系统概述 PS4860（48V/60A）是我公司为通讯设备设计制造的嵌入式、智能化、多功能整流电源。它主要由整流器模块、控制单元和配电单元组成，设备机柜外形图见附图。整流器模块型号为PS4820（48V/20A），最多可放置3只。 本电源系统采用标准19英寸宽度，可与目前通信行业标准机架自由组合。本电源也可选用我公司PS4810（48V/10A）、PS4815（48V/15A）模块或PS2410（24V/10A）、PS2415（24V/15A）、PS2420（24V/20A）、模块。 2．原理简介 接入单相三线制交流电，经过交流空气开关将交流电分配给整流模块，整流模块采用高频PWM技术将单相交流电变换为隔离的直流电。该直流电经直流配电单元分配给蓄电池组充电用和供负载用。控制单元控制整个系统，实现故障告警、参数显示、键盘操作、电池管理、远程通信等功能。 3．产品特点 3.1 嵌入式 产品集成了交/直流配电、整流模块和控制单元，体积小。采用标准19英寸宽度，可嵌入通信行业设备机架。 3.2 模块化 高频整流模块冗余备份运行，均流度高，通过长时间短路试验和高温老化，可工作于有微机监控器和无微机监控器两种模式，采用成熟的技术和工艺，可靠性高。 3.3 智能化 微机监控器自动采集交流、直流、电池和整流模块的参数和工作状态，通过RS232口、RS485口或MODEM与周边设备或远程监控中心联机组网，实现远程监控，采用中国电信总局《通信局（站）电源、空调及环境集中监控管理系统前端智能设备通讯协议》，通用性强。 1
星期一, 05/11/2009 - 09:42 —陶显芳 1-7．反激式变压器开关电源 反激式变压器开关电源工作原理比较简单，输出电压控制范围比较大，因此，在一般电器设备中应用最广泛。 1-7-1．反激式变压器开关电源工作原理 所谓反激式变压器开关电源，是指当变压器的初级线圈正好被直流电压激励时，变压器的次级线圈没有向负载提供功率输出，而仅在变压器初级线圈的激励电压被关断后才向负载提供功率输出，这种变压器开关电源称为反激式开关电源。 图1-19-a是反激式变压器开关电源的简单工作原理图，图1-19-a中，Ui是开关电源的输入电压，T是开关变压器，K是控制开关，C是储能滤波电容，R是负载电阻。图1-19-b是反激式变压器开关电源的电压输出波形。 把图1-19-a与图1-16-a进行比较，如果我们把图1-16-a中开关变压器次级线圈的同名端对调一下，原来变压器输出电压的正、负极性就会完全颠倒过来，图1-19-b所示的电压输出波形基本上就是从图1-16-b的波形颠倒过来的。不过，因为图1-16-b的波形对应的是纯电阻负载，而图1-19-b的负载是一个储能滤波电容和一个电阻并联。由于储能滤波电容的容量很大，其两端电压基本不变，变压器次级线圈输出电压uo相当于被整流二极管和输出电压Uo进行限幅，因此，图1-16-b中输出电压uo的脉冲尖峰完全被削除，被限幅后的剩余电压幅值正好等于输出电压Uo的最大值Up，同时也等于变压器次级线圈输出电压uo的半波平均值Upa。
下面我们来详细分析反激式变压器开关电源的工作过程(参考图1-20)。 图1-19-a中，在控制开关K接通的Ton期间，输入电源Ui对变压器初级线圈N1绕组加电，初级线圈N1绕组有电流i1流过，在N1两端产生自感电动势的同时，在变压器次级线圈N2绕组的两端也同时产生感应电动势，但由于整流二极管的作用，没有产生回路电流。相当于变压器次级线圈开路，变压器次级线圈相当于一个电感。因此，流过变压器初级线圈N1绕组的电流就是变压器的励磁电流，变压器初级线圈N1绕组两端产生自感电动势可由下式表示： e1 = L1di/dt = Ui —— K接通期间(1-98) 或 e1 = N1dф/dt = Ui —— K接通期间(1-99) 上式中，e1为变压器初级线圈N1绕组产生的自感电动势，L1是变压器初级线圈N1绕组的电感，N1为变压器初级线圈N1绕组线圈绕组的匝数，ф为变压器铁心中的磁通。对(1-98)和(1-99)式进行积分，由此可求得： i1 =Ui*t/L1 ＋i(0) —— K接通期间(1-100) ф=Ui*t/N1 ＋ф (0) —— K关断瞬间(1-101) 上式中，i1是流过变压器初级线圈N1绕组的电流，ф为变压器铁心中的磁通；i1(0)为变压器初级线圈中的初始电流，即：控制开关刚接通瞬间流过变压器初级线圈N1绕组的电流；ф(0)为初始磁通，即：控制开关刚接通瞬间变压器铁心中的磁通。当开关电源工作于输出临界连续电流状态时，这里的i1(0)正好0，而ф(0)正好等于剩磁通S?Br。当控制开关K将要关断，且开关电源工作于输出电流临界连续状态时，i1和均达到最大值： i1m =Ui*Ton/L1 —— K关断瞬间(1-102)
开关电源的检修思路和检修方法 开关电源简化电路图 变频器的开关电源电路完全可以简化为上图电路模型，电路中的关键要素都包含在内了。而任何复杂的开关电源，剔除枝蔓后，也会剩下上图这样的主干。其实在检修中，要具备对复杂电路的“化简”的能力，要在看似杂乱无章的电路伸展中，拈出这几条主要的脉络。要向解牛的庖丁学习，训练自己的眼前不存在什么整体的开关电源电路，只有各部分脉络和脉络的走向——振荡回路、稳压回路、保护回路和负载回路等。 看一下电路中有几路脉络。 1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R4为电源工作电流的通路；R1提供了启动电流；自供电绕组N 2、D1、C1形成振荡芯片的供电电压。这三个环节的正常运行，是电源能够振荡起来的先决条件。 当然，PC1的4脚外接定时元件R2、C2和PC1芯片本身，也构成了振荡回路的一部分。 2、稳压回路：N 3、D3、C4等的+5V电源，R7—R10、PC3、R5、R6等元件构成了稳压控制回路。 当然，PC1芯片和1、2脚外围元件R3、C3，也是稳压回路的一部分。 3、保护回路：PC1芯片本身和3脚外围元件R4构成过流保护回路；N1绕组上并联的D2、R6、C4元件构成了IGBT的保护电路；实质上稳压回路的电压反馈信号——稳压信号，也可看作是一路电压保护信号。但保护电路的内容并不仅是局限于保护电路本身，保护电路的起控往往是由于负载电路的异常所引起。 4、负载回路：N3、N4次级绕组及后续电路，均为负载回路。负载回路的异常，会牵涉到保护回路和稳压回路，使两个回路做出相应的保护和调整动作。 振荡芯片本身参与和构成了前三个回路，芯片损坏，三个回路都会一齐罢工。对三个或四个回路的检修，是在芯片本身正常的前提下进行的。另外，要像下象棋一样，用全局观念和系统思路来进行故障判断，透过现象看本质。如停振故障，也许并非由振荡回路元件损坏所引起，有可能是稳压回路故障或负载回路异常，导致了芯片内部保护电路起控，而停止了PWM脉冲的输出。并不能将和各个回路完全孤立起来进行检修，某一故障元件的出现很可能表现出“牵一发而全身动”的效果。 开关电源电路常表现为以下三种典型故障现象（结合图3、9）： 一、次级负载供电电压都为0V。变频器上电后无反应，操作显示面板无指
2011年8月15日第34卷第16期 现代电子技术 M odern Electro nics T echnique A ug.2011V ol.34N o.16 智能高频开关电源系统中整流模块的功能设计 毕恩兴 (西安铁路职业技术学院,陕西西安 710014 摘要:以智能高频开关电源系统中的整流模块为研究对象,采用无源PF C 和D C/DC 变换器的原理,对模块的整流原理进行设计和改善,经过对整流模块的硬件、电路的设计与调试表明:该整流模块可以有效地解决智能高频开关电源系统中整流问题,同时,还具有可靠性强、稳定性好且体积小、噪声低、节能高效、维护方便等优点,能够很好地满足现代智能高频开关电源系统的发展趋势要求。 关键词:高频开关电源;整流模块;D C DC 变换器;PF C 中图分类号:T N710 34;T M 32 文献标识码:A 文章编号:1004 373X(201116 0189 03 Design on Rectifier Module in the High frequency Intelligent Switching Power System BI En xing (Xi an Railway Vocat ion &T ec hni cal Institute,Xi an 710014,China Abstract :T aking t he r ect ifier mo dule o f high fr equency int elligent switching pow er as research object,and using passive po wer factor co rr ection and DC/DC
高频开关电源的基本原理
————————————————————————————————作者：————————————————————————————————日期：
第一节高频开关电源的基本原理 一、高频开关电源的组成 高频开关整流器通常由工频滤波电路、工频整流电路、功率因数校正电路、直流-直流变换器和输出滤波器等部分组成，其组成方框图如图1-3-1所示。 图1-3-1高频开关整流器组成方框图 图中输入回路的作用是将交流输入电压整流滤波变为平滑的高压直流电压；功率变换器的作用是将高压直流电压转换为频率大于20KHZ的高频脉冲电压；整流滤波电路的作用是将高频的脉冲电压转换为稳定的直流输出电压；开关电源控制器的作用是将输出直流电压取样，来控制功率开关器件的驱动脉冲的宽度，从而调整开通时间以使输出电压可调且稳定。从框图中可见，由于高频变压器取代了笨重的工频（50HZ）变压器，从而使稳压电源的体积和重量大小减小。 开关整流器的特点： ①重量轻，体积小 采用高频技术，去掉了工频变压器，与相控整流器相比较，在输出同等功率的情况下，开关整流器的体积只上相控整流器的1/10，重量也接近1/10。 ②功率因数高 相控整流器的功率因数随可控硅导通角的变化而变化，一般在全导通时，可接近0.7以上，而小负载时，仅为0.3左右。经过校正的开磁电源功率因数一般在0.93以上，并且基本不受负载变化的影响（对20%以上负载）。 ③可闻噪音低 在相控整流设备中，工频变压器及滤波电感工作时产生的可闻噪声较大，一般大于60dB。而开关电源在无风扇的情况下可闻噪声仅为45dB左右。 ④效率高 开关电源采用的功率器件一般功耗较小，带功率因数补偿的开关电源其整机效率可达88%以上，较好的可做到91%以上。 ⑤冲击电流小 开机冲击电流可限制的额定输入电流的水平。 ⑥模块式结构 由于体积不，重量轻，可设计为模块式结构，目前的水平是一个2m高的19英寸（in）机架容量可达48V/1000A以上，输出功率约为60KW。 二、高频开关电源的分类 （二）开关整流器分类 1、按激励方式 可分为自激式和他激式。自激式开关电源在接通电源后功率变换电路就自行产生振荡，即该电路是靠电路本身的正反馈过程来实现功率变换的。 自激式电路出现最早。它的特点是电路简单、响应速度较快，但开关频率变化大、输出纹波值较大，不易作精确的分析、设计，通常只有在小功率的情况下使用，如家电、仪器电源。他激式开关电源需要外接的激励信号控制才能使变换电路工作，完成功率变换任务。 他源激式开关电源的特点是开关频率恒定、输出纹波小，但电路较复杂、造价较高、响应速度较慢。 2、按开关电源所用的开关器件 可分为双极型晶体管开关电源、功率MOS管开关电源、IGBT开关电源、晶闸管开关电源等。
目录 1绪论 (1) 1.1高频开关电源概述 (1) 1.2意义及其发展趋势 (2) 2高频开关电源的工作原理 (3) 2.1 高频开关电源的基本原理 (3) 2.2 高频开关变换器 (5) 2.2.1 单端反激型开关电源变换器 (5) 2.2.2 多端式变换器 (6) 2.3 控制电路 (8) 3高频开关电源主电路的设计 (9) 3.1 PWM开关变换器的设计 (9) 3.2 变换器工作原理 (10) 3.3 变换器中的开关元件及其驱动电路 (11) 3.3.1 开关器件 (11) 3.3.2 MOSFET的驱动 (11) 3.4高频变压器的设计 (13) 3.4.1 概述 (13) 3.4.2 变压器的设计步骤 (13) 3.4.3 变压器电磁干扰的抑制 (15) 3.5 整流滤波电路 (15) 3.5.1 整流电路 (15) 3.5.2 滤波电路 (16) 4 总结 (19) 参考文献 (20)
1 绪论 1.1高频开关电源概述 八十年代,国内高频开关电源只在个人计算机、电视机等若干设备上得到应用。由于开关电源在重量、体积、用铜用铁及能耗等方面都比线性电源和相控电源有显著减少,而且对整机多相指标有良好影响,因此它的应用得到了推广。近年来许多领域,例如电力系统、邮电通信、军事装备、交通设施、仪器仪表、工业设备、家用电器等都越来越多应用开关电源,取得了显著效益。究其原因,是新的电子元器件、新电磁材料、新变换技术、新控制理论及新的软件(简称五新)不断地出现并应用到开关电源的缘故。五新使开关电源更上一层搂,达到了频率高、效率高、功率密度高、功率因数高、可靠性高(简称五高)。有了五高,开关电源就有更强的竞争实力,应用也更为扩大,反过来又遇到更多问题和更实际的要求。这些问题和要求可归纳为以下五个方面: (l)能否全面贯彻电磁兼容各项标准? (2)能否大规模稳定生产或快捷单件特殊生产? (3)能否组建大容量电源? (4)电气额定值能否更高(如功率因数)或更低(如输出电压)? (5)能否使外形更加小型化、外形适应使用场所要求? 这五个问题是开关电源能否在更广泛领域应用的关键,是五个挑战。(简称五挑战)把挑战看成开关电源发展的动力和机遇,一向是电源科技工作者的态度。以功率因数为例,AC-DC开关电源或其他电子仪器输入端产生功率因数下降问题,用什么办法来解决?毫无疑问,利用开关电源本身的工作原理来解决开关电源应用中产生的问题是最积极的态度。实践中,用DC-DC开关电源和有源功率因数校正的开关电源,(成本比单机增加20%):成功解决了这个问题。现在,又进一步发展成单级有功率因数校正的开关电源,(成本只增加5%);在三相升压式单开关整流器中减少谐波方法,有人采用注入六次谐波调脉宽控制,抑制住输入电流的五次谐波,解决了电流谐波畸变率小于100k的要求。
作业指导书 一、智能高频开关电源设备安全技术操作规程 1.检修人员使用前必须熟悉设备性能和状态，了解设备结构后方可进行作业。 2.按规定着用劳动防护用品。 3.严格执行“三不动”、“三不离”的规定。 4.在操作过程中，严禁触摸电源金属裸露部分。 5.不得随意更改监控模块设定参数、随意更改功能开关状态。 6.两路交流市电均停电或故障，设备自动由蓄电池供电，根据大准线实际情况，蓄电池放电至额定容量的30%或输出电压下降至47V 时需启动油机发电机给设备供电，油机发电机启动至少5分钟，待输出正常后，方可切换给电源系统供电。 7.整流模块故障需更换时，关闭对应的交流输入开关，将故障模块抽出，更换为新模块并固定，合上对应的交流输入开关，给模块上电，并确认模块工作正常。 8.检查设备电源线、地线连接是否安全可靠。 9.影响设备正常使用的检修项目，需请点后方可进行。
序号作业项目作业内容工作（作业）标准1 清扫设备清扫设备外部清洁无积尘。 2 整机检修 1.指示灯及监控模 块检查1.架顶指示灯、各模块指示灯显示正常。 2.监控模块显示正常。 2.外观及配线检查 1.设备整机、蓄电池、防雷保护单元等各部 位安装牢固，状态、作用良好。 2.设备标签、铭牌齐全准确。 3.配线走线规范、连接可靠、标识准确。 3 特性测试 1.交流1/2路输入 电源测试220V：187～242V，频率：50H在±2Hz 380V：323～418V，频率：50Hz±2Hz 2.整流模块输出电 压测试 48V：43.2～57.6V 3.蓄电池电压单体电压：浮充（25℃）：2.23～2.28V， 均充：2. 30～2.35V； 总体电压：浮充：53.52～54.48V， 均充：55.2～56.4V 4.数据核对时间准确，测试数据与显示数据一致。 4 功能试验 1.1/2路交流输入 电源倒换试验 1/2路交流输入电源倒换正常。 2.断交流输入电源 试验 交、直流倒换正常。 3.告警功能试验检 查 各种告警作用良好、准确。 5 蓄电池放电试验放电试验(根据需 要进行） 1.放出标称容量的30%～40%。 2.放电期间（放电前、放电中、均充时），应 每小时手动测量一次端电压和环境温度。 3.放电终止电压单体不得低于1.85V。 4.均充限流设置为电池容量的10%。 6 结束作业1.填写检修记录记录填写真实、完整、准确、清楚。 2.清理作业现场作业现场整洁。
引言 近年来，随着电子技术的发展，邮电通信、交通设施、仪器仪表、工业设施、家用电器等越来越多地应用开关电源，随着科学技术的不断进步，对大功率电源的需求也就越来越大。与此同时大量集成电路、超大规模集成电路等电子通信设备日益增多，要求电源的发展趋势是小型化、轻量化。通常滤波电感、电容和变压器的体积和重量比较大，因此主要是靠减少它们的体积来实现小型化、轻量化。 我们可以通过减少变压器的绕组匝数和金减小铁心尺寸来提高工作频率，但在提高开关频率的同时，开关损耗会随之增加，电路效率会严重下降。针对这些问题出现了软开关技术，它利用以谐振为主的辅助换流手段，解决了电路中的开关损耗和开关噪声问题，使开关电源能高频高效地运行，从20世纪70年代以来国内外就开始不断研究高频软开关技术，目前已比较成熟，下面以2KW的电源为例进行设计。 1.设计内容和方法 1.1主电路型式的选择 变换电路的型式主要根据负载要求和给定电源电压等技术条件进行选择。在几种常用的变换电路中，因为半桥、全桥变换电路功率开关管承受的电压比推挽变换电路低一倍，由于市电电压较高，所以不选推挽变换电路。半桥变换电路与全桥变换电路在输出同样功率时，半桥变换电路的功率开关管承受二倍的工作电流，不易选管，输出功率较全桥小，所以采用全桥变换电路。 传统的全桥变换电路开关元件在电压很高或电流很大的条件下，在门极的控制下开通或关断，开关过程中电压、电流均不为零，出现重叠，导致了开关损耗。开关损耗随开关频率增加而急剧上升，使电路效率下降，阻碍了开关频率的提高。在移相控制技术的基础上，利用功率管的输出电容和输出变压器的漏电感作为谐振元件，使全桥变换器四个开关管依次在零电压下导通，实现恒频软开关。由于减少了开关过程损耗，变换效率可达80%-90%，并且不会发生开关应力过大。所以选用移相控制全桥型零电压开关脉宽调制（PSC FB ZVS-PWM）变换电路。 移相控制全桥变换电路是目前应用最为广泛的软开关电路之一，它的特点是电路简单，与传统的硬开关电路相比，并没有增加辅助开关等元件。原理如图1所示，主要由四个相同的功率管和一个高频变压器压器组成。E为输入直流电压， T1～T4 为开关管， D1～D4 为体内二极管，C1 ～C4 为开关的输出电容。以第一个桥臂为例介绍，利用变压器漏感和功率输出电容C1 谐振，漏感储能向电容 C1释放过程中，使电容上的电压逐步下降到零，体内二极管D1开通，创造了T1 的ZVS条件。
反激式开关电源设计资料 前言 反激式开关电源的控制芯片种类非常丰富，芯片厂商都有自己的专用芯片，例如UC3842、UC3845、OB2262、OB2269、TOPSWITCH 等等。虽然控制芯片略有不同，但是反激式开关电源的拓扑结构和电路原理基本上是一样的，本资料以UC3842为控制芯片设计了一款反激式开关电源。 单端反激式开关稳压电源的基本工作原理如下： D1 T R L 图1 反激式开关电源原理图 当加到原边主功率开关管Q1的激励脉冲为高电平使Q1导通时，直流输入电压V IN加载原边绕组N P两端，此时因副边绕组相位是上负下正，使整流管D1反向偏置而截止；当驱动脉冲为低电平使Q1截止时，原边绕组N P两端电压极性反向，使副边绕组相位变为上正下负，则整流管被正向偏置而导通，此后存储在变压器中的磁能向负载传递释放。因单端反激式电源只是在原边开关管到同期间存储能
量，当它截止时才向负载释放能量，故高频变压器在开关工作过程中，既起变压隔离作用，又是电感储能元件。因此又称单端反激式变换器是一种“电感储能式变换器”。 学习了反激式开关电源的工作原理之后，我们可以自行设计一款电源进行调试。开关电源是一门实验科学，理论知识的学习是必不可少的，但是光掌握了理论知识是远远不够的，还要多做实验，测试不同环境不同参数下的电源工作情况，这样才能对电源有更深的认识。除此之外，掌握大量的实验数据可以对以后设计电源和电源的优化提供很大帮助，可以更快速更合理的设计出一款新电源或者排除一些电源故障。通过阅读下面的章节，可以使你对电源从原理理解到设计能力有一个快速的提升。
第一章 电源参数的计算 第一步，确定系统的参数。我们设计一个电源首先要确定电源工作在一个什么样的环境，比如说输入电压的范围、频率、网侧电压是否纯净，接下来是电源的输出能力包括输出电压、电流和纹波大小等等。先要确定这些相关因素，才能更好的设计出符合标准的电源。我们在第二章会详细介绍如何利用这些参数设计电源。 输入电压范围（V line min 和V line max ）； 输入电压频率（f L ）； 输出电压（V O ）； 输出电流（I O ）； 最大输出功率 （P 0）。 效率估计（E ff ）：需要估计功率转换效率以计算最大输入功率。如果没有参考数据可供使用，则对于低电压输出应用和高电压输出应用，应分别将E ff 设定为0.8~0.85。 利用估计效率，可由式（1-1）求出最大输入功率。 O IN ff P P E = （1-1） 第二步：确定输入整流滤波电容（C DC ）和DC 电压范围。 最大DC 电压纹波计算： max DC V ?= （1-2） 式（1-2）中，D ch 为规定的输入整流滤波电容的充电占空比。其 典型值为0.2。对于通用型输入（85~265Vrms ），一般将max V DC ?设定为
开关电源的检修技巧 开关电源中保险熔断的直接原因:开关管\电源厚模块\整流二极管击穿\100uf/400v大电容击穿漏电,消磁电阻内部碎裂. 开关电源各输出端始终无电压输出的最常见原因:交流220v整流滤波电路中的保险电阻开路;开关管基极到100uf/400v大滤波电容正极之间的电阻开路. 开关电源只在开机瞬间有小电压输出的常见原因:行输出管击穿,开关电源中开关变压器一左的2.2uf~100uf电解电容失效`漏电 开关电源输出电压低的最常见原因:行输出变压器局部短路`脉宽调制电路中的三极管和二极管击穿`漏电`光耦合器件中的三极管漏电等. 造成光栅与图象S扭曲和有两条垂直方向移动黑带的原因:100UF?400V大滤波电容失效和容量下降. 造成光栅局部有彩斑的和图象局部彩色不对的原因:是开关电源交流220V输入电路中的消兹电阻开路. 开关电源无输出的检修技巧 1开关电源始终无电压输出的原因 开关电源始终无电压输出是指开关电源各输出端,在按电源开关开机后始终为0V,这种情况是由于开关电源未产生震荡所致.进一步证实的方法是测开关电源100UF/400V电容关机后的电压,若300V之后慢慢下降,则说明开关电源未产生振荡.开关电源未产生振荡的原因有: (1)开关管集电极未得到足够的工作电压 (2)开关管基极未得到启动电压和相关电路漏电 (3)开关管正反馈元件失效 2判断故障的方法和步骤 检修这类故障的首要任务是判断鼓障在上述三个部位中的哪个部位,具体方法是测开关管集电极,基极电压,可能有以下几种情况: (1)开关管集电极电压为0V和低于市电1.4倍,开关管没有正常的工作电压,如果有1.4倍的 电压,说明开关管集电极具备了正常的工作电压,说明AC220V及整流滤波电路工作正常. (2)开关管的基极电压为0V(包括开机瞬间)这种情况说明启动电路对开关管基极未提供启 动(导通)电压,或基极与发射极之间相关元件击穿,应对启动电路和开关管发射极及相关元件进行检查,若电压为0.6~0.7(包括开几瞬间),说明启动电路和开关管发射极元件正常,若在0.7V以上说明启动电路正常,但开关管发射结或其元件断路或阻值变大. (3)开关管具备导通条件:开关管基极电压为0.6~0.7V,集电极电压大于250V,说明开关管具 备了工作条件,故障在正反馈电路,包括正反馈电阻,电容,续流二极管及开关变压器正反馈绕组及其之间的连接应制板. 开关电源瞬间有电压出检修技巧 1瞬间电压输出故障原因 这种故障在按下启动开关的瞬间,开关电源某个或各个输出端电压有一个小的电压输出,然后降为0V,这种情况说明开关电源在加电的初始产生了振荡,但后由于过压,过流保护引起停振,或开关机接口电路加电初始为开机状态,但随CPU清零的结束而转入待机状态,引发这种情况的原因有: (1)开关电源因故输出电压比标准值高10V而引起过压保护 (2)负载过流引起保护动作
