大众控制单元编码------强烈推荐给大家！！
C5 发动机 4D0 907 551 AH CODING 号码
01 - engine 发动机系统
4d0 907 551 ah 2.8l v6/5v motr hs d04
coding: 06201 wsc 06335
tdc 16825 - evap emission control sys: incorrect flow Re:大众奥迪全车系
audi a4 1.8
08 -空调系统
4a0 820 043d
coding 00040
00060 Re:大众奥迪全车系电脑版本号大家都来贴!!!
宝来汽车电脑版本号
01- 发动机：06a 906 032jb 1.6l 5v at ag4 4629
coding:00033 wsc:00000
02-自动变速箱
零件号码01m 927 733 kk 组件ag4 getriebe 01m 4989 coding 号00000 维修站号码00000
17-组合仪表（防盗）
电脑版本：1j5920806c komb1+wegfahrsp vdo v02
coding: 01102 wsc: 00000
46-舒适系统
零件号码 1c0 959 799 组件1m komfortger athlo 0002 coding 号00259 维修站号码00000
2003-8-15 0:01:11
以上为宝来1.8T AT车全车电脑版本号
ecu 外观照片
01 - 发动机 02 - 自动波 03 - abs mk60
15 - airbag 17 - 仪表/immo 19 - can-bus 网关
19 - 网关
斯科达法比亚 AIRBAG 1J0 909 603
vag number index coding
=========== ===== =====
1j0 909 603 as airbag 16723
1j0 909 603 at airbag 16724
2002 Jetta 1.8T 电脑版本号
2002 jetta 1.8t
金德 k81/pc2000 for windows xp 双模式
01 --发动机 : 06a 906 032 hf 1.8l r4/5vt g 0004
coding: 07550 wsc 13622
vin:3vwse69m62m112530
immo sn:vwz7z0a4185284
02 -- 自动波 09a 927 750 t ag5 getriebe 09a 0193
03 -- abs: 1c0 907 379 k asr front mk60 0103
coding: 0018945 wsc 00028
17 -- 仪表/immo : 1j5 920 926 ax kombi+wegfahrsp vdo v11
coding: 07204 wsc 22585
3vwse69m62m112530 vwz7z0a4185284
19 -- 网关 6n0 909 901 gateway kcan 0001
coding: 00006 wsc 22585
46 -- 中控与舒适系统 1c0 959 799 c 1h komfortger醫 hlo 0003
coding: 00257 wsc 00028
56 -- 收放机 3b7 035 180 radio np2 0055
coding: 00031 wsc 00028
Re:大众奥迪全车系电脑版本号
美规原装奥迪a6.2.8l 手动自动两用波箱电脑型号
发动机电脑:4d0907551ah 2.8l v6/5v motrat d02
coding:06252
波箱电脑 :4b09271156g ag501v 2.8l5v usa 8509
coding:00001
abs电脑 :8e0614111m abs/eds5.3 ouattro d31
coding:06169
仪表电脑 :4b0919930rx c5-kombiinstr vdo d15
coding:07262
空调电脑 :4b0820043g a6-klimavoll automat:d61
coding:00160
中央控制门锁:4b0962258c centrallock/alarm d30
coding:15885
Re:大众奥迪全车系电脑版本号
宝来1.6l a/t发动机的coding：00033 abs：0001025 a/t：00000 仪表：01102 音响：00001 舒适性系统：00259 捷达：1.6l a/t发动机的coding：04030 a/t：03604 srs：00065 防盗：09600 捷达都市先锋发动机：04003 a/t：00000 abs：03604
Re:大众奥迪全车系电脑版本号
一汽新a6
address 01
protocol: kw1281
controller: 3b0 907 551 ck
component: 2.8l v6/5v 0002
coding: 08502
shop #: wsc 00000
address 03
protocol: kw1281
controller: 3b0 614 111
component: abs/asr 5.3 front d00
coding: 00032
shop #: wsc 00000
skipping address 15-airbags
address 17
protocol: kw1281
controller: 4c0 920 930 b
component: c5-kombiinstr. vdo d12
coding: 00162
shop #: wsc 00000
2003-11-12 10:38:05
2001.5 VW Passat 1.8T w/ engine code AWM.
4b0-906-018-cl using a 2001.5 vw passat 1.8t w/ engine code awm.
audi dtc table - general
4b0-906-018-cl数据流 diagnostic trouble code (dtc) table vw technical library 【01-发动机】 4b0 906 018 cl 1.8l r4/5vt g 0001
coding: 16551 wsc 00008
wvwpd63b61p269969 vwz7z0a3551863
2 faults found:
17524 - oxygen (lambda) sensor heating: b1 s1: open circuit
p1116 - 35-00 - -
18034 - powertrain data bus: missing message from tcu
p1626 - 35-10 - - - intermittent
readiness: 0110 1101
【02 - 自动波】 4b0 927 156 da ag5 01v 1.8l5vt rdw 1313
coding: 00013 wsc 00008
2 faults found:
18158 - supply voltage too low
p1750 - 35-10 - - - intermittent
18249 - engine control module / transmission control module incompatible p1841 - 35-00 - -
【03 -abs 】 3b0 614 111 abs/asr 5.3 front d00
coding: 00021 wsc 00028
1 faults found:
18257 - please check dtc memory of transmission controller
p1849 - 35-00 - -
skipping address 15-airbags
【17 -仪表&immo】 3b0 920 925 b kombi+wegfahrsp vdo v13
coding: 07235 wsc 00008
wvwpd63b61p269969 vwz7z0a3551863
3 faults found:
00779 - outside air temp sensor (g17)
30-10 - open or short to b+ - intermittent
01316 - abs control module
49-10 - no communications - intermittent
01315 - transmission control module
49-10 - no communications - intermittent
【25 - immobilizer】
controller: bitte adress e 17 eingeben 请转到地址17-仪表与防盗
no faults found
or dtcs not supported by controller
or a communication error ocurred
【46 - 中控与舒适系统】 1c0 959 799 c 08 komfortger醫 hlo 0001 coding: 00257 wsc 00008

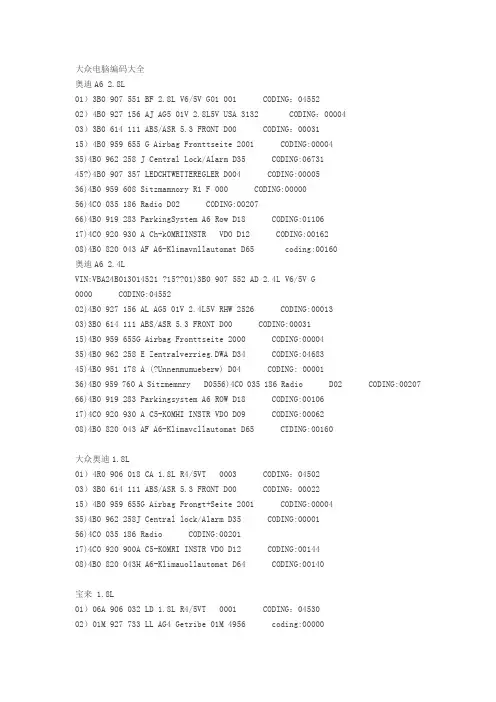

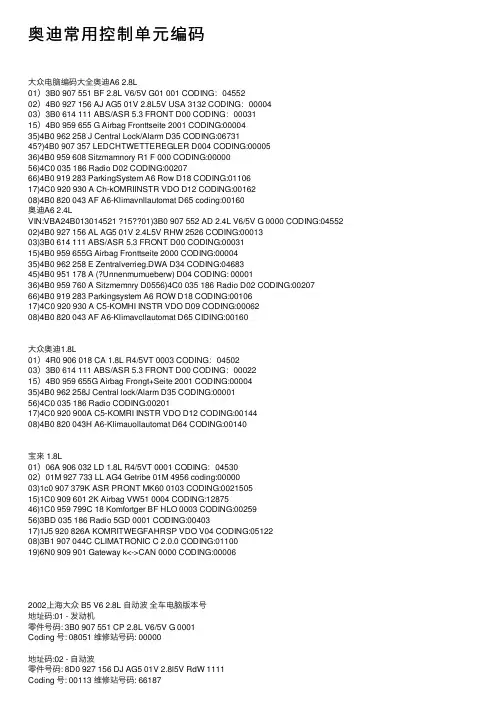

AUDI C5 A6 2.8L 全车电脑版本号
奥迪a6 2.8l vin：lfvba24bx23001552
01）3b0 907 551 bf 2.8l v6/5v g01 001
coding：04552 wsc：00000
02）4b0 927 156 aj ag5 01v 2.8l5v usa 3132
coding：00004 wsc：00000
03）3b0 614 111 abs/asr 5.3 front d00
coding：00031 wsc：00000
15）4b0 959 655 g airbag fronttseite 2001
coding:00004 wsc:00000
35)4b0 962 258 j central lock/alarm d35
coding:06731 wsc:00000
45?)4b0 907 357 ledchtwetteregler d004
coding:00005 wsc:00000
36)4b0 959 608 sitzmamnory r1 f 000
coding:00000 wsc:00000
56)4c0 035 186 radio d02
coding:00207
66)4b0 919 283 parkingsystem a6 row d18
coding:01106
17)4c0 920 930 a ch-komriinstr vdo d12
coding:00162
-------- --------
08)4b0 820 043 af a6-klimavnllautomat d65
coding:00160
奥迪a6 2.4l vin:vba24b013014521 ?15??
01)3b0 907 552 ad 2.4l v6/5v g 0000
coding:04552
------------ -------------
02)4b0 927 156 al ag5 01v 2.4l5v rhw 2526
coding:00013
03)3b0 614 111 abs/asr 5.3 front d00
coding:00031
15)4b0 959 655g airbag fronttseite 2000
coding:00004
35)4b0 962 258 e zentralverrieg.dwa d34
coding:04683
45)4b0 951 178 a (?unnenmumueberw) d04
coding: 00001
36)4b0 959 760 a sitzmemnry d05
56)4c0 035 186 radio d02
coding:00207
66)4b0 919 283 parkingsystem a6 row d18
coding:00106
17)4c0 920 930 a c5-komhi instr vdo d09
coding:00062
--------- ---------
08)4b0 820 043 af a6-klimavcllautomat d65
ciding:00160
2003-11-24 22:49:35
AUDI C5 A6 1.8L 全车电脑版本号
奥迪 a6 1.8l vin：vba14b223015455 01）4r0 906 018 ca 1.8l r4/5vt 0003
coding：04502
--------- -----------
03）3b0 614 111 abs/asr 5.3 front d00
coding：00022
15）4b0 959 655g airbag frongt+seite 2001
coding:00004
35)4b0 962 258j central lock/alarm d35
coding:00001
56)4c0 035 186 radio
coding:00201
17)4c0 920 900a c5-komri instr vdo d12
coding:00144
---------- -----------
08)4b0 820 043h a6-klimauollautomat d64
coding:00140
宝来 1.8L全车电脑版本号
宝来 1.8l vin：lfvba21j223023928
宝来 1.8L全车电脑版本号
宝来 1.8l vin：lfvba21j223023928
01）06a 906 032 ld 1.8l r4/5vt 0001
coding：04530
-------- ---------
02）01m 927 733 ll ag4 getribe 01m 4956
coding:00000
03)1c0 907 379k asr pront mk60 0103
coding:0021505
15)1c0 909 601 2k airbag vw51 0004
coding:12875
46)1c0 959 799c 18 komfortger bf hlo 0003
coding:00259
56)3bd 035 186 radio 5gd 0001
coding:00403
17)1j5 920 826a komritwegfahrsp vdo v04 coding:05122
08)3b1 907 044c climatronic c 2.0.0
coding:01100
19)6n0 909 901 gateway k<->can 0000
coding:00006
又一个1.8l vin：vba14b223015455 01）06a 906 032 lf 1.8l r4/5vs motr 0001 coding:04530
-------- --------
02)01m 927 733 kj ag4 getriehe 01m 4952 coding:00000
03)1c0 907 379 k asr front mk60 0103
coding:0013313
15)1c0 909 601 2k airbag vw51 0006
coding:12875
36)3r1 959 760 sitzverstellung 0101
coding:0000000
46)1c0 959 799 c 1h komfortger gt hlw 0003 coding:00259
1c1 959 801a 1c1 959 802a
1c0 959 811a 1c0 959 812a
56)3bd 035 186 radio 5gd 0001
coding:00403
17)1jd 920 826 komri+megahrsp vdo v02 coding:05102
08)3b1 907 044c cljmatronic c2.0.0
19)6n0 909 901 gateway k<->can 0001
coding:00006
2003-11-24 23:54:57
Re:大众奥迪全车系电脑版本号大家都来贴!!!
核对：是00004.
该车行使里程83117km，
故障在地址35：
1）01370 035
alarm via interior scanning
2)00956 009
key 2
adaption limit exceeded s/p
3)01570 029
switch-off delag.term-15
short circuit to earth
是保险丝断了，应该日记没错。
以上几车都是维修时记下的，英文字母可能记错，可数字...嘿嘿.....
Re:大众奥迪全车系电脑版本号大家都来贴!!!
99新秀发动机coding：06169
abs ：01901
srs ：12878
捷达发动机coding：00001
abs ：01901
srs ：12336
点子防盗：10400
红旗发动机coding：00000-00003
abs ：06272
点子防盗：09600
白菜技师
Re:大众奥迪全车系电脑版本号大家都来贴!!!
我的pssat 2.8l安全气囊编码怎么与直流电机师傅的不同？下面就是我今天才调出：安全气囊
1c0 909 605b 0j air bag
vw51 04 0006
coding：12362 wsc：02015
零件号相同，只有最后的尾数不一样（我是0006，他是 02）。直流电机师傅的是:
15-airbags 气囊系统
零件号码: 1c0 909 605 b xj airbag vw51 04 02
coding 号: 22602 维修站号码: 66187
Re:大众奥迪全车系电脑版本号大家都来贴!!!
朴撒特b4发动机037906025f simos 4s 1843 coding 00001
abs 1h0907379d abs teves 04 coding 00000
一款捷达车电脑版本号
也是一款捷达车（自动变速器）的电脑编号：发动机
1gd 9060 33a 1.6l/2v simos3w 00atsc04
coding：00003 wsc：00000
airbag系统
1gd909601a. ic airbag vw 51 0004
coding:12611 wsc:00000
电子防盗系统
igd953257 immo vwz3z0b 1115576 v71
coding:10400 wsc:00000
一汽大众 2004 A4 电脑版本号
01:8e0909518ba1.8l r5/5vt 0001 imp:0785
geraet:00100
coding:0004581 wsc:00000
02:8e0910157j v30 01j 1.8i5 vt rdw 3220 imp:0785
geraet:00100
goding:0000001 wsc:
03:8e0614517 abs/esp feont 3429
coding:04499 wsc:
15:8e0959655j airdag 8.4ep 002 imp:0785
geraet:00100
coding:0010602 wsc:
17:8e0920900n kombi+wegfan rs rb4 d42
coding:00100 wsc:
lfvba28e143201209 auz6z0c0314729
另外还有一个控制单元被水泡过坏了无法通讯:
35:中控门锁 8e0959433bb
这个控制单元不知是哪个系统的? coding码是多少?
2004-8-7 15:21:19
2.6L V6 帕萨特换气囊电脑
下面原车已经爆炸的气囊电脑版本号
地址码:15-airbags 气囊系统
零件号码: 1c0 909 605 b xj airbag vw51 * xj为软件索引号
coding 号: 22602 维修站号码: 66187
新买的走私水货气囊电脑版本号码是
地址码:15-airbags 气囊系统
零件号码: 1c0 909 605 b airbag vw51 04 00008 * 无配置编程索引号
coding 号: 00000 维修站号码: 00000
用k81不能用控制器编码功能编入coding:22602
后进上海大众维修站用vas5051也编不进去.
最后动用金德工程软件从同样配置b5车,读取气囊电脑配置数据存入dell 笔记本硬盘再把保存的气囊配置数据用金德工程软件写入水货气囊电脑
再用k81读版本号变为:1c0 909 605 b xj airbag vw51
用k81控制器编码功能编入coding:22602 成功气囊指示灯熄灭.
对照表
索引号 coding号码
=======================
x0 (22576)
x1 (22577)
x2 (22578)
x3 (22579)
x4 (22580)
x5 (22581)
x6 (22582)
x7 (22583)
x8 (22584)
x9 (22585)
xa (22593)
xb (22594)
xc (22595)
xd (22596)
xe (22597)
xf (22598)
xg (22599)
xh (22600)
xi (22601)
xj (22602)
xk (22603)
xl (22604)
xm (22605)
xn (22606)
xo (22607)
xp (22608)
xq (22609)
xr (22610)
xs (22611)
xt (22612)
xu (22613)
xv (22614)
xw (22615)
xx (22616)
xy (22617)
xz (22618)
云南.德宏.瑞丽.139 882 825 93 老K8用户
Re:大众奥迪全车系电脑版本号大家都来贴!!!
一汽大众 2004 a4
更换控制单元：8e0959433bb 用k81进不了 35：中控门锁，但可进入：有46自然就没有35 46：8e0959433bb komfortger bt t7b 1411
coding:06730 wsc:00000
新的控制单元已有coding编码，同时还可以进入下面的控制单元：
45：8e0951177 innenraumueberw 0704
coding:00001
09: 8e0907279f int lastmodul rdw 0517
coding:00001
两个遥控器的匹配是进入 46-10-21 再同步设定就ok.
Re:大众奥迪全车系电脑版本号大家都来贴!!!
原车已经暴了的气囊编码
1c0 909 601 a 0l airbag vw51 0006
coding:12364 wsc:00651
第一次买的气囊电脑
6q0 909 601 a airbag vw5 0003 (工厂件)
coding:00000 wsc:00000
这是第二次买的电脑
6q0 909 601 a xg airbag vw5 0003 (维修件)
coding:22599 wsc:54321
第二次买的电脑有了索引号,但是编码不是我编的/原车的那个电脑为什么也没有索引号? 2000款A6 2.7全车CODING 码(动力.底盘系统)
01 enging 发动机
4b0 907 551l coding:06656
2.7l v6/5vt g 0003
02 auto ttrans 变速箱
4b0 927 156 bd coding: 00002
ag5 01v 2.7l5vt usa3131
03 abs 制动
8e0 614 111 a coding:273004284
abs/eds 5.3 quattro d10
17 instruments 仪表
4bo 920 980 iii coding:02264
c5-koiii biinstr. vdo d10
下面引用由cwlzjhz发表的内容：
朴撒特b4发动机037906025f simos 4s 1843 coding 00001
abs 1h0907379d abs teves 04 coding 000...
捷达王电脑版本号
d6a906018ek 1.6l r4/5v motr hs v01
coding:04000 wsc:00000
桑塔那小电喷电脑版本号
330907311a motronic m1 54p 1303
coding：06169 wsc：13873
帕萨特Ｂ５２.８Ｌ
０１］３ｂ０９０７５５１ｃｔ２.８ｌｖ６／５ｖｇ０００１ｃｏｄｉｎｇ０８５５１ｗｓｃ：１２３４５
０２］８ｄ０９２７１５６ｄｊａｇ５０１ｖ２.８ｌ５ｖｒｄｗ１１１１ｃｏｄｉｎｇ００１１３ｗｓｃ：１２３４５
０３］３ｕ０６１４５１７ｂａｂｓ／ｅｓｐｆｒｏｎｔ１３１２ｃｏｄｉｎｇ０４２９７ｗｓｃ：１２３４５
１５］１ｃ０９０９６０５ｂ０ｊａｉｒｂａｇｖｗ５１０４０００５ｃｏｄｉｎｇ１２３６２ｗｓｃ：（０３７５３
５５］４ｂ０９０７３５７ｌｅｕｃｈｔｗｅｉｔｅｒｅｇｌｅｒｄ００４ｃｏｄｉｎｇ０００１５ｗｓｃ：１２３４５
３６］３ｂ１９５９７６０ｄｓitzverstellung 0101
ｃｏｄｉｎｇ０００００００ｗｓｃ：０００００
４６］１ｃ０９５９７９９ｃ０ｚｋomfortgerat hlo 0003
ｃｏｄｉｎｇ００２５９ｗｓｃ：１２３４５
１７］３ｂｄ９２０８４８ｋｏｍｂｉ＋ｗｅｇｆａｈｒｓｐｖｄｏｖ０２ｃｏｄｉｎｇ２３０２５ｗｓｃ：０００００
０８］３ｂ１９０７０４４ｊｃｌｉｍａｔｒｏｎｉｃｂ５ｇｐ０００６ｃｏｄｉｎｇ１７０００ｗｓｃ：１２３４５
１９］６ｎ０９０９９０１ｇａｔｅｗａｙｋ＜－＞ｃａｎ０００１
ｃｏｄｉｎｇ００００６ｗｓｃ：１２３４５
Re:大众奥迪全车系电脑版本号大家都来贴!!!
帕沙特1.8l全车coding号
发动机
4b0906018cq 1.8l r4/5vtg 0001
coding:04051 wsc:oo651
lsvcc49f222243521 vw 2720a4593275
变速箱
4b0927156da ag501v 1.8t
coding:00113 wsc:oo651
abs
1j0907379 q abs/eds 20 1 i can 0001
coding:13604 wsc:00651
air bag
1c0909601a 0l airbag vw51 0004
coding:12364 wsc:00651
组合仪(表防盗)
3bd920806b k0mbi+wegfahrsp vdo v01
coding:05125 wsc: 00651
网关
6n0909901 gatewayk<->can 0001
coding:0004 wsc:00651
空调
3b1907044j climatronic b5gp 0003
coding:17000 wsc:00651
音响
3bdo35186 radio 5gd 0001
coding:00403 wsc:00651
桑塔纳时代娇子单气囊
1c0 909 601 06 airbag vw5 sme
00342c0mtjzj
03030617a
coding:12342 Re:大众奥迪全车系电脑版本号大家都来贴!!! 1co9o7379k。asr。
ontmk6。
0013313
1c0909601 2kairbag
vw51
12875
宝来
上特辣 santana 3000 诊断座位置与控制单元版本号码
01...发动机 03..... abs 25......immo 防启动
02...自动波/选装 15......气囊 17......简易仪表
无35..中控无46.舒适系统无55.氙气灯
Re:大众奥迪全车系电脑版本号大家都来贴!!!
大众b5 v6气囊
1c0 909 605 b xj airbag vw51 04 02 * xj 为软件索引号coding：22602
re:捷达发动机1GD906033...
捷达发动机
1gd906033 1.61 simos
3w oohssco3
coding:1 wsc:1120
re:奥迪A4. 1.8L 01-...
奥迪a4. 1.8l
01-06a906032ht 1.8l r4v5 motr 0001
coding:26500
03-1c097379c abs front mk60 0103
coding:0001025
17-1j59208058 a4-kombii nstr vdo v09
coding:01102
15-6q0909601 1v airbag vw5 0006
coding:12622
19-6n0909901 cateway kc-can 0001
coding:00006
re:宝来1.8L全车电脑版本号舒适电脑;...
宝来1.8l全车电脑版本号
舒适电脑;
1c0959799c 18 komf ortge
rbt hlo 0003
coding;00259 wsc;00000
气囊电脑;
1c0909601 2k airbag vw51 00xx
coding;12875 wsc;35740
发动机;
06a906032lf 1.8l r4/5vs
motr 0001
coding;04530 wsc;35740
abs;
1c0907379k asr front mk60
103 imp;0785
geraet;00100
coding;0013313 wsc;00000
自动变速箱;
01m927733kj ag4 getriebe
01m 4952
coding;00000 wsc;00000
音响;
3bd035186 rodio 5gd
0001
coding;00403 wsc00000
仪表(防盗);
1jd920826 kombi+
wegfah
rsp vdo v02
coding;05102 wsc;00000
空调;
3b1907044c climatronic
c2.o.o
coding;11000 wsc;00000
网关;6g0909901 gatewag k<->
can 0001
coding;00006 wsc;ooooo
re:ABS系统 1J090...
abs系统 1j0907379 p abs 20 ie can 0001 在九九新秀车 coding:01901 在俊杰/娇子车 coding:02802
在红旗车 coding;03604
在捷达车 coding;03604
00061
polo 波罗 1.4L MT 全车电脑版本号
01-engine //01-10-d 188 (含 epc 电子油门控制)
036 906 034 dm marelli 4mv 4837
coding: 00071 wsc 12345
vin: lsvfa49j732012842 immo id:vwz7z0c6831585
03 - abs 6q0 907 379 l abs front mk60 0101
coding: 0001097 wsc 12345
08 - 空调 6q0 820 045 klimaanlage x0840
该空调是没有 coding 和 wsc 的我去维修站多次用 vas5051+vas5052验证过的
2 faults found:
01596 - motor for outside/recirculated air flap (v154)
30-10 - open or short to b+ - intermittent
01596 - motor for outside/recirculated air flap (v154)
41-10 - blocked or no voltage - intermittent
15 - airbag 6q0 909 601 e 07 airbag vw5 0007
coding: 12343 wsc 12345
17 - 仪表/immo 6q0 920 800 kombi+wegfahrsp vdo v16
coding: 00141 wsc 57952
lsvfa49j732012842 vwz7z0c6831585
19 - 网关 6n0 909 901 14 gateway can 1s33
coding: 00014 wsc 12345
25 - immobilizer(因为该车无电子防盗实际上这是17仪表抢答的)
controller: bitte adress
component: e 17 eingeben
46-j393(t23+t12c)舒适系统 6q0 959 433 g 4w komfortgera 0002
coding: 00064 wsc 12345 (coding 为00264 可多控制后面2个门)
j386(t12d+t8h+t12e)左前门: 6q2959802a 4w tusteuer.fs klo 0001
j387(t8i +t6p+t12f)右前门: 6q2959801a 4w tusteuer.bf klo 0001
56 - 收放机 6qd 035 152 radio 5gd 0001
coding: 00001 wsc 12345
09 - 电源与继电器管理 6q1 937 049 c 00 bn-sg. 1s33
coding: 25612 code: wsc 12345
44 - 转向助力 6q0 423 156 q lenkhilfetrw v250
coding: 10140 code: wsc 12345
03 - abs 6q0 907 379 l abs front mk60 0101
coding: 0001097 wsc 12345
Re:大众奥迪全车系电脑版本号大家都来贴!!!
桑塔纳2000时代骄子
安全气囊1c0 909 601 2n airbag vw51 0008
coding:12878 wsc:01234
下图是时代骄子 abs 电脑
同 2003 年4月以后的捷达春天等是同一个只是coding:01901 号码不同
奇瑞的 abs+ 也是这个东东:coding:01901
看abs 泵标签有 330 614 111 字样
01-自动波功能的发动机电脑 (可以用 5阀捷达王的手波发动机电脑试车)
该发动机系统霍尔传感器波形 1脚+5v工作电源/2脚输出发动机电脑12v上拉电阻,3脚gnd
02-自动波电脑
宝来汽车电脑器件型号
01- 发动机：06a906032eq 1.6l 5v mq2004680
coding:00031 wsc:00000
vin：lfvba 11jx2 30499 94 immo_sn：vwz7z 0b642 2309
15-安全气囊：1c0909601 2k airbag vw 510006 //怪不的你在例外1贴讲k81不可编码少了2k啊!
coding:12875 wsc:10315
03 -abs电脑：1c0907379l 0101abs fron 7mk60
coding:0001025 wsc:00000 //注意:coding号码为7位的是kwp2000通讯协议
25-immobilzer 电子防盗：bitte adresse 17 engeben (这句话的意思是:转到地址17诊断) 1998年以后的车辆一般已经没有单独的25系统，整合到 17-仪表&immo
46-中控与适系统：1c0959799 2m komfortgerat hlo 00001
coding:00259 wsc: 00000
1c1959801a 1m tjrsteuer fs klo 0009
17-组合仪表（防盗）电脑版本：1j5920806b komb1+wegfarlrsp vdo v02
coding: 01102 wsc: 00000
vin：lfvba 11jx2 30499 94 immo_sn：vwz7z 0b642 2309
19 - 网关： 6n0909901 gateway k can 0001
coding:00006 wsc:00000
上海大众时代娇子ABS控制单元coding为02802
上海大众时代娇子abs控制单元coding为02802，普通奇瑞的abs为01901
2002上海大众 B5 V6 2.8L 自动波全车电脑版本号
底盘型号: 3b - b5 vw passat
可测试系统地址码: 01,02,03,08,15,17,19,36,46,55,56
地址码:01 - 发动机
零件号码: 3b0 907 551 cp 2.8l v6/5v g 0001
coding 号: 08051 维修站号码: 00000
底盘号码: lsvce 29f42 12345 67 immo sn: vwz7z 0a412 3456
地址码:02 - 自动波
零件号码: 8d0 927 156 dj ag5 01v 2.8l5v rdw 1111
coding 号: 00113 维修站号码: 66187
地址码:03 - abs /esp
零件号码: 1j0 907 379 q abs/eds 20 ie can 0001
coding 号: 13604 维修站号码: 00000
地址码:08 - 空调系统冷气/暖气
零件号码: 3b1 907 044 j climatronic b5gp 0003
coding 号: 17000 维修站号码: 66187
tdc: 00603 - footwell/defroster flap positioning motor (v85) 37-10 - faulty - intermittent
tdc: 01271 - positioning motor for temperature flap (v68)
37-10 - faulty - intermittent
tdc: 01272 - positioning motor for central flap (v70)
37-10 - faulty - intermittent
tdc: 01274 - air flow flap positioning motor (v71)
37-10 - faulty - intermittent
tdc: 01341 - control module in instrument panel on comfort can (j285) 27-10 - implausible signal - intermittent
地址码:15-airbags 气囊系统
零件号码: 1c0 909 605 b xj airbag vw51 04 02 * xj为软件索引号
coding 号: 22602 维修站号码: 66187
地址码:17-仪表与immo
零件号码: 3bd 920 806 c kombi+wegfahrsp vdo v01
coding 号: 07125 维修站号码: 11111
底盘号码: lsvce 29f42 12345 67
immo sn: vwz7z 0a412 3456
tdc: 01316 - abs control module
49-00 - 没有通讯
地址码:19-网关
零件号码: 6n0 909 901 gateway kcan 0001
coding 号: 00004 维修站号码: 01313 /engine+at+airbag
0 - immo2 仪表啥也不管理 /immo3 仪表为默认只管理发动机和自动波
+1 - automatic transmission 自动变速器
+2 - abs brakes 防报死系统
+4 - airbags 气囊
+7 - steering 方向助力 (所以啊上海大众菠萝的网关coding 是00014)
abs brakes, and airbags, (1+2+4 = 7) = 00007.
如果把这车的coding号码改为00006 就会多出tdc:01316
如果把这车的coding号码改为00014 就会多出tdc:01316 和tdc:01309
tdc: 01316 - abs control module
49-00 - 没有通讯
tdc: 01309 - power steering control module (j500)
49-00 - 没有通讯
地址码:36- 司机侧座椅调节
零件号码: 3b1 959 760 d sitzverstellung 0101
coding 号: 0000000 维修站号码: 00000
tdc:01008 - note: emergency off switch is active!
000 - - - intermittent
地址码:55-射灯控制
零件号码: 4b0 907 357 leuchtweiteregler d004
coding 号: 00015 维修站号码: 66187
华普大众KWP2000协议MK60 ABS编码. 1C0 907 379 J ABS FRONT MK60 0103 CODING:0001025
朗逸2.0自动挡无法启动 BCM损坏致整车瘫痪 2010-8-24 14:19| 来自: 汽车驾驶与维修|原作者: 陈中泽| 查看数: 292| 评 论数: 0 故障现象：一辆2008年生产的朗逸2.0 L自动挡轿车，行驶里程4.3万 km，用户反映，发动机无法起动。维修人员赶到现场检查，发现点火开关处于起动位置时起动机不能转动，发动机无法起动，于是将车拖回维修站。 检查分析：维修人员进行基本检查发现，除用户描述的现象外，转向灯、危急闪烁报警灯、制动灯、倒车灯、刮水器、喇叭、电动车窗、室内灯和中控锁功能均已失效。用遥控器或点火钥匙都不能使车门闭锁/解锁，按下空调操作单元上的按键和转动鼓风机速度调节旋钮，均无反应。 如此多个车身电器同时出现故障，应与BCM有关。连接VAS5052故障诊断仪，点击自诊断功能打开网关列表，控制单元列表中显示发动机控制单元与BCM均存在故障。发动机控制单元故障码是：01320——与HVAC（空调）控制单元失去通信，当前存在。BCM故障码有9个，分别是：03435——车内灯/停车灯端子30断路，当前存在；00329——后行李舱盖解锁启动对地短路，当前存在；03396——中控锁供电端子30断路，当前存在；00920——驾驶员侧及乘客侧加热后视镜断路，当前存在；03580——加热式车外后视镜端子断路，当前存在；03585——挡风玻璃雨刮器端子30断路，当前存在；03444——起动机点火开关不可靠信号，
偶发；03591——喇叭启动断路，当前存在；03592——喇叭端子30断路，当前存在。点击环境条件按钮查看控制单元，识别到每个故障记忆时的里程，这些故障码为同时发生。 将故障码复制到U盘保存，删除故障记忆。检测仪屏幕左上方出现文本提示如下：功能取消不满足要求。点击输出诊断测试模式（DTM）功能选项，对转向灯、刮水、喇叭进行功能测试，屏幕左上方再次出现功能取消不满足要求的文本提示。点击测量值功能，查阅001组的测量值为关（点火开关D/86s端子信号）、关（D/50端子信号）、开（D/75端子信号）、关（D/15端子信号）。点火开关处于ON的位置时正常值应为开、关、开、开。查阅040组、041组对J519的8个30号线供电端子的测量值，依次为正常（转向灯/制动灯）、异常（内部灯）、异常（前风窗刮水）、正常（后风窗加热）、异常（外后视镜）、异常（喇叭信号）、正常（倒车灯）和异常（中央集控）。检查对BCM供电异常的熔丝S18、S19、S49和S50，4个熔丝均正常。用引导性功能进入BCM数据块选项，点击上述各项测量值列表如（图16），此时发现对BCM供电的8个30端子状态均为正常，但86s和15号线依旧异常。 测量值003组是刮水开关E22和间歇刮水调节器E38的测量值，分别将E22与E38置于不同的挡位，测量值由未操作变为接通，间歇刮水调节器的测量值显示1-4级的变化，但刮水电机没有响应（图17）。012组1区和3区是左前电动窗开关E40和右前电动窗开关E81的信号测量值，按动开关，有输入信号显示，但电动窗不动作，这些都表明BCM虽然接收到了开关信号却无输出指令。005组是4个车门开关的测量值，均显示关闭，依次开启各车门，显示无变化。007组显示4个车门闭锁/开锁的实时状态。查看4个车门，均处于开锁状态，但4个区域的测量值显示：解锁、锁止、解锁、锁止。依次按动门提，测量值不变化，
大众控制单元编码------强烈推荐给大家！！ C5 发动机 4D0 907 551 AH CODING 号码 01 - engine 发动机系统 4d0 907 551 ah 2.8l v6/5v motr hs d04 coding: 06201 wsc 06335 tdc 16825 - evap emission control sys: incorrect flow Re:大众奥迪全车系 audi a4 1.8 08 -空调系统 4a0 820 043d coding 00040 00060 Re:大众奥迪全车系电脑版本号大家都来贴!!! 宝来汽车电脑版本号 01- 发动机：06a 906 032jb 1.6l 5v at ag4 4629 coding:00033 wsc:00000 02-自动变速箱 零件号码01m 927 733 kk 组件ag4 getriebe 01m 4989 coding 号00000 维修站号码00000 17-组合仪表（防盗） 电脑版本：1j5920806c komb1+wegfahrsp vdo v02 coding: 01102 wsc: 00000 46-舒适系统 零件号码 1c0 959 799 组件1m komfortger athlo 0002 coding 号00259 维修站号码00000 2003-8-15 0:01:11 以上为宝来1.8T AT车全车电脑版本号 ecu 外观照片 01 - 发动机 02 - 自动波 03 - abs mk60 15 - airbag 17 - 仪表/immo 19 - can-bus 网关 19 - 网关 斯科达法比亚 AIRBAG 1J0 909 603 vag number index coding =========== ===== ===== 1j0 909 603 as airbag 16723 1j0 909 603 at airbag 16724 2002 Jetta 1.8T 电脑版本号 2002 jetta 1.8t 金德 k81/pc2000 for windows xp 双模式 01 --发动机 : 06a 906 032 hf 1.8l r4/5vt g 0004 coding: 07550 wsc 13622 vin:3vwse69m62m112530 immo sn:vwz7z0a4185284 02 -- 自动波 09a 927 750 t ag5 getriebe 09a 0193 03 -- abs: 1c0 907 379 k asr front mk60 0103
大众继电器编号解释大全 对于特殊的注明车型和零件号: 继电器型号作用 2BC 959 753A 摇窗下降继电器 2BC 959 753 摇窗延时继电器 2BC 955 531 内顶灯延时继电器 0 风扇继电器 1 进气预热继电器 4 安全带报警系统控制单元 007 组合继电器 10 怠速及超速切断控制单元 811 919 096(零件号) 13 空调继电器 15 雾灯继电器 17.18 卸荷继电器 19 刮水继电器 21 闪光器 22 挂车遇险报警器 24 车窗玻璃升降继电器 29 安全带报警系统控制单元 30 电控单元继电器 31 散热器风扇继电器 32 电控单元继电器
33 前灯清洗系统继电器 38 冷却水泵继电器.乘客室通风系统 41 触媒警示继电器 42 冷却液不足指示继电器 42A 冷却液不足指示继电器 44 催化反映器报警控制单元 47 自动预热过程控制继电器 51 喇叭继电器 53 喇叭继电器 60 预热塞继电器 61 超速切断控制单元继电器 67 油泵继电器 72 后窗刮水器和洗涤器继电器 78 ABS液压泵继电器 79 ABS继电器 80 进气预热继电器 80 汽油泵继电器(大众面包车) 82 怠速控制提升控制单元 83 电动坐椅自由轮锁止机构继电器 85 ABS液压泵继电器.ABS电磁阀继电器87 ABS锁定控制继电器 91 燃油泵启动控制单元
94 暖风.A/C继电器 99 可调整时间间歇/喷水继电器 100 二次空气泵继电器 102.104 预热塞继电器 １0９发动机控制单元供电继电器 111 二次空气辅助泵控制继电器 114 暖风.蒸发器继电器 125.155 怠速提升继电器 126 启动锁止继电器 137 预热塞系统和EGR.CAT柴油发动机控制器! 140 空调继电器(大众面包车) 147 压缩机切断继电器 150 启动锁止.倒车灯继电器 151 后雾灯继电器.挂车牵引继电器 167 燃油泵继电器 167A 发动机控制器供电继电器（新普桑） 175 启动锁止.倒车灯继电器 186 启动机锁止继电器(防盗报警系统,PASSAT) 192 雨刮间歇继电器，适用帕萨特，宝来 208 油泵继电器 212 燃油泵继电器(4缸红旗) 213 卸荷继电器

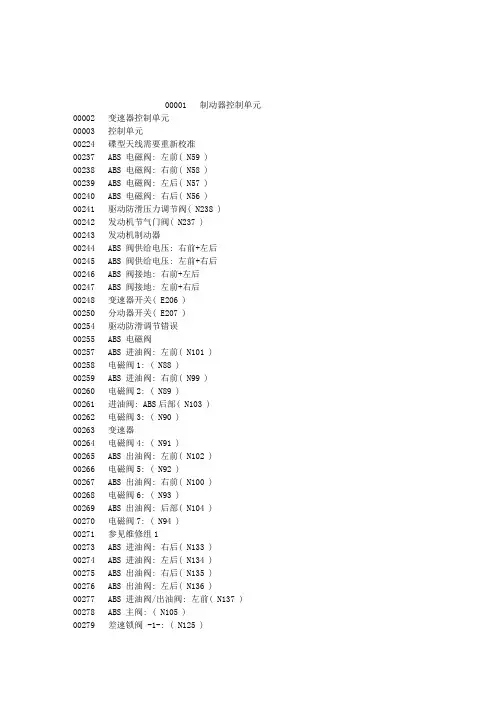

V AG的使用(三)大众奥迪车系故障码大全（中文） 00000 没有查询到任何故障 00001 制动器控制单元 00002 变速器控制单元 00003 控制单元 00224 碟型天线需要重新校准 00237 ABS 电磁阀: 左前( N59 ) 00238 ABS 电磁阀: 右前( N58 ) 00239 ABS 电磁阀: 左后( N57 ) 00240 ABS 电磁阀: 右后( N56 ) 00241 驱动防滑压力调节阀( N238 ) 00242 发动机节气门阀( N237 ) 00243 发动机制动器 00244 ABS 阀供给电压: 右前+左后 00245 ABS 阀供给电压: 左前+右后 00246 ABS 阀接地: 右前+左后 00247 ABS 阀接地: 左前+右后 00248 变速器开关( E206 ) 00250 分动器开关( E207 ) 00254 驱动防滑调节错误 00255 ABS 电磁阀 00257 ABS 进油阀: 左前( N101 ) 00258 电磁阀1: ( N88 ) 00259 ABS 进油阀: 右前( N99 ) 00260 电磁阀2: ( N89 ) 00261 进油阀: ABS后部( N103 ) 00262 电磁阀3: ( N90 ) 00263 变速器 00264 电磁阀4: ( N91 ) 00265 ABS 出油阀: 左前( N102 ) 00266 电磁阀5: ( N92 ) 00267 ABS 出油阀: 右前( N100 ) 00268 电磁阀6: ( N93 ) 00269 ABS 出油阀: 后部( N104 ) 00270 电磁阀7: ( N94 ) 00271 参见维修组1 00273 ABS 进油阀: 右后( N133 ) 00274 ABS 进油阀: 左后( N134 ) 00275 ABS 出油阀: 右后( N135 ) 00276 ABS 出油阀: 左后( N136 ) 00277 ABS 进油阀/出油阀: 左前( N137 ) 00278 ABS 主阀: ( N105 ) 00279 差速锁阀-1-: ( N125 )
大众汽车控制模块编集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
大众汽车控制模块继电器编号1#进气预热继电器 4#安全带报警系统控制单元 007#组合继电器 10#怠速及超速切断控制单元811919096(零件号) 13#空调继电器 15#雾灯继电器 17.18#卸荷继电器 19#刮水继电器 21#闪光器 22#挂车遇险报警器 24#车窗玻璃升降继电器 29#安全带报警系统控制单元 30#电控单元继电器 31#散热器风扇继电器 32#电控单元继电器 33#前灯清洗系统继电器 38#冷却水泵继电器.乘客室通风系统 41#触媒警示继电器 42#冷却液不足指示继电器 42A#冷却液不足指示继电器 44#催化反映器报警控制单元
47#自动预热过程控制继电器 51#喇叭继电器 53#喇叭继电器 60#预热塞继电器 61#超速切断控制单元继电器 67#油泵继电器 72#后窗刮水器和洗涤器继电器 78#ABS液压泵继电器 79#ABS继电器 80#进气预热继电器 80#汽油泵继电器(大众面包车) 82#怠速控制提升控制单元 83#电动坐椅自由轮锁止机构继电器 85#ABS液压泵继电器.ABS电磁阀继电器87#ABS锁定控制继电器 91#燃油泵启动控制单元 94#暖风.A/C继电器 99#可调整时间间歇/喷水继电器 100#二次空气泵继电器 102.104#预热塞继电器 111#二次空气辅助泵控制继电器 114#暖风.蒸发器继电器 125.155#怠速提升继电器
126#启动锁止继电器 137#预热塞系统和EGR.CAT柴油发动机的控制器140#空调继电器(大众面包车) 147#压缩机切断继电器 150#启动锁止.倒车灯继电器 151#后雾灯继电器.挂车牵引继电器 167#燃油泵继电器 175#启动锁止.倒车灯继电器 186#启动机锁止继电器(防盗报警系统,PASSAT) 208#油泵继电器 212#燃油泵继电器(4缸红旗) 213#卸荷继电器 214#风扇继电器 215#燃油泵继电器(5缸奥迪) 216#启动预热继电器 262#怠速控制单元 263#油泵继电器 271#刮水继电器(5缸奥迪) 272#散热器风扇控制继电器(5缸奥迪) 285#电动车窗升降控制单元 296#空调继电器 309#油压报警器 316#舒适控制单元
大众电脑编码大全 奥迪A6 2.8L 01）3B0 907 551 BF 2.8L V6/5V G01 001 CODING：04552 02）4B0 927 156 AJ AG5 01V 2.8L5V USA 3132 CODING：00004 03）3B0 614 111 ABS/ASR 5.3 FRONT D00 CODING：00031 15）4B0 959 655 G Airbag Fronttseite 2001 CODING:00004 35)4B0 962 258 J Central Lock/Alarm D35 CODING:06731 45?)4B0 907 357 LEDCHTWETTEREGLER D004 CODING:00005 36)4B0 959 608 Sitzmamnory R1 F 000 CODING:00000 56)4C0 035 186 Radio D02 CODING:00207 66)4B0 919 283 ParkingSystem A6 Row D18 CODING:01106 17)4C0 920 930 A Ch-kOMRIINSTR VDO D12 CODING:00162 08)4B0 820 043 AF A6-Klimavnllautomat D65 coding:00160 奥迪A6 2.4L VIN:VBA24B013014521 ?15??01)3B0 907 552 AD 2.4L V6/5V G 0000 CODING:04552 02)4B0 927 156 AL AG5 01V 2.4L5V RHW 2526 CODING:00013 03)3B0 614 111 ABS/ASR 5.3 FRONT D00 CODING:00031 15)4B0 959 655G Airbag Fronttseite 2000 CODING:00004 35)4B0 962 258 E Zentralverrieg.DWA D34 CODING:04683 45)4B0 951 178 A (?Unnenmumueberw) D04 CODING: 00001 36)4B0 959 760 A Sitzmemnry D0556)4C0 035 186 Radio D02 CODING:00207 66)4B0 919 283 Parkingsystem A6 ROW D18 CODING:00106 17)4C0 920 930 A C5-KOMHI INSTR VDO D09 CODING:00062 08)4B0 820 043 AF A6-Klimavcllautomat D65 CIDING:00160 大众奥迪1.8L 01）4R0 906 018 CA 1.8L R4/5VT 0003 CODING：04502 03）3B0 614 111 ABS/ASR 5.3 FRONT D00 CODING：00022 15）4B0 959 655G Airbag Frongt+Seite 2001 CODING:00004 35)4B0 962 258J Central lock/Alarm D35 CODING:00001 56)4C0 035 186 Radio CODING:00201 17)4C0 920 900A C5-KOMRI INSTR VDO D12 CODING:00144 08)4B0 820 043H A6-Klimauollautomat D64 CODING:00140 宝来 1.8L 01）06A 906 032 LD 1.8L R4/5VT 0001 CODING：04530 02）01M 927 733 LL AG4 Getribe 01M 4956 coding:00000 03)1c0 907 379K ASR PRONT MK60 0103 CODING:0021505
汽车发动机电子控制单元（ECU） 功能说明书
佛山菱电变频实业有限公司王和平 2004年3月 一、概述 汽车发动机控制系统一般有进气系统、燃油供给系统、点火系统、电脑控制系统四大部分组成。进气系统由空气滤清器、空气流量计、节气门、进气总管、进气歧管等组成，它为发动机可燃混合气提供所需空气；燃油供给系统由燃油泵、燃油滤清器、燃油压力调节器、喷油器和供油管等组成，它为发动机可燃混合气提供所需燃油；点火系统为发动机提供电火花，它由点火电子组件、点火线圈、火花塞、高压导线等组成；电脑控制系统由电子控制单元（ECU）和各种传感器组成，它控制燃油喷射时间和喷射量以及点火时刻。 汽车发动机电子控制单元（ECU）是汽车发动机控制系统的核心，它可以根据发动机的不同工况，向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能（动力性、经济型、排放性）达到最佳。 汽车发动机机电子控制单元（ECU）的主要功能： 1、燃油喷射（EFI）控制 ⑴、喷油量控制
发动机控制器（ECU）将进气量和发动机负荷作为主要控制信号，以确定喷油脉冲宽度（即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。 ⑵、喷油正时控制 采用多点顺序燃油喷射系统的发动机，ECU除了控制喷油量外，还要根据发动机各 缸的点火顺序，将喷油时间控制在最佳时刻，以使燃油充分燃烧。 ⑶、断油控制 减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ECU自动中断燃油喷射，直至发动机转速下降到设定的低转速时再恢复喷油。 超速断油控制：当发动机转速超过安全转速或汽车车速超过设定的最高车速时，ECU自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。 ⑷、燃油泵控制 当打开点火开关后，ECU控制燃油泵工作3秒钟，用于建立必要的油压。若此时发动机不起动，ECU控制燃油泵停止工作。在发动机起动和运转过程中，ECU控制燃油泵正常运转。 2、点火（ESA）控制 ⑴、点火提前角控制 发动机运转时，ECU根据发动机的转速和负荷信号，计算相应工况下的点火提前角，并根据发动机的水温、进气温度、节气门位置、爆震信号等修正点火提前角，最
途安、途锐、辉腾； 途锐轮胎气压灯基本设定 大众新5053—65—16—10896 10匹配——通道5输入左前胎压 10匹配——通道6输入右前胎压 10匹配——通道8输入右后胎压 10匹配——通道7输入左后胎压 发动机01 -04 -060 节气门控制单元 74--废气再循环组合阀1.8T 77 --二次空气系统 01-10-0 0 删除节气门控制单元自学习值 17-11-11463 激活巡航功能带定速巡航功能的大众车 17-11-16167 关闭巡航功能 自动变速器02-0 4-000 强制低挡功能所有大众自动挡的车 01-04-063 ESP(ABS) 03-04-001 加液排气带ESP的03-04-010（POLO GP）60 方向盘转角传感器G85 63 横向加速度传感器G200
66 制动压力传感器G201 93 ESP激活 103 ESP关闭114-ESP设定固定登陆码 空气悬挂系统34-16-31564 空气悬挂自适应途锐.辉腾. 固定登陆码 10 -1 左前轮高度自适应497mm 2-右前轮高度自适应497mm: 3--左后轮高度自适应502mm 4 -左后轮高度自适应502mm 胎压系统65-16-10896 轮胎监控自适应途锐.辉腾. 固定登陆码10 5--左前胎压自适应2.4-2.8pa 10-6 右前胎压自适应2.4-2.8pa 10-7 左后胎压自适应2.8-3.2pa 10-8 右后胎压自适应2.8-3.2pa 组合仪表17-11-13861 更换里程表输入里程用固定登陆码 10-2 保养周期显示复位用于消除保养提示输入0即可 10-3 燃油消耗显示校正10-4 仪表信息系统语言选择 10-9 里程显示自适应总里程数小于100公里的表预输入的数字大于100 10-16 读出里程脉冲数 10-30 燃油表自适应燃油表指针随动示值120-136之间变化 10-40 输入保养周期内剩余里程
大众汽车控制模块继电器编号 1# 进气预热继电器 4# 安全带报警系统控制单元 007# 组合继电器 10# 怠速及超速切断控制单元811 919 096(零件号) 13# 空调继电器 15# 雾灯继电器 17.18# 卸荷继电器 19# 刮水继电器 21# 闪光器 22# 挂车遇险报警器 24# 车窗玻璃升降继电器 29# 安全带报警系统控制单元 30# 电控单元继电器 31# 散热器风扇继电器 32# 电控单元继电器 33# 前灯清洗系统继电器 38# 冷却水泵继电器.乘客室通风系统 41# 触媒警示继电器 42# 冷却液不足指示继电器 42A# 冷却液不足指示继电器 44# 催化反映器报警控制单元 47# 自动预热过程控制继电器 51# 喇叭继电器 53# 喇叭继电器 60# 预热塞继电器 61# 超速切断控制单元继电器 67# 油泵继电器 72# 后窗刮水器和洗涤器继电器 78# ABS液压泵继电器 79# ABS继电器 80# 进气预热继电器 80# 汽油泵继电器(大众面包车) 82# 怠速控制提升控制单元 83# 电动坐椅自由轮锁止机构继电器 85# ABS液压泵继电器.ABS电磁阀继电器 87# ABS锁定控制继电器 91# 燃油泵启动控制单元 94# 暖风.A/C继电器 99# 可调整时间间歇/喷水继电器 100# 二次空气泵继电器 102.104# 预热塞继电器 111# 二次空气辅助泵控制继电器
114# 暖风.蒸发器继电器 125.155# 怠速提升继电器 126# 启动锁止继电器 137# 预热塞系统和EGR.CAT柴油发动机的控制器140# 空调继电器(大众面包车) 147# 压缩机切断继电器 150# 启动锁止.倒车灯继电器 151# 后雾灯继电器.挂车牵引继电器 167# 燃油泵继电器 175# 启动锁止.倒车灯继电器 186# 启动机锁止继电器(防盗报警系统,PASSAT) 208# 油泵继电器 212# 燃油泵继电器(4缸红旗) 213# 卸荷继电器 214# 风扇继电器 215# 燃油泵继电器(5缸奥迪) 216# 启动预热继电器 262# 怠速控制单元 263# 油泵继电器 271# 刮水继电器(5缸奥迪) 272# 散热器风扇控制继电器(5缸奥迪) 285# 电动车窗升降控制单元 296# 空调继电器 309# 油压报警器 316# 舒适控制单元 317# 刮水/洗涤器间歇继电器 363# 电动玻璃升降控制单元 370# 散热器风扇继电器.二次空气继电器 377# 刮水间歇继电器 398# 空调切断继电器 404# 燃料预供应继电器 411# 中控锁继电器 412# 点火线圈供电 428# 发动机控制单元供电(宝来1.8T) 431# 中央门锁控制器 449# 踏步灯继电器 453# 刮水间歇继电器(奥迪100) J1 ——闪光继电器21＃ J2 ——危险闪光继电器 J4 ——喇叭继电器 J5 ——雾灯继电器 J6 ——稳压器（仪表内部JEEDA） J8 ——停车加热继电器
大众汽车安全气囊索引码与编码 更换完安全气囊控制单元后编码是多少？我们可以在线编码、利用旧的编码。如果旧的编码没有记录或者旧的编码无法读取。怎么编码?还可以利用索引码进行编码。 先来看看索引码怎么查。一：外包装盒（不要乱扔）二：配件库查询。 S03就是包装盒上的索引码（忽略S）。知道这 个后，下面要按照表格来查询编码。按照表格， 这个安全气囊的编码为12339。 大众车用安全气囊控制单元编码快速查询表 配件索引号SRS ECU 编码 配件索 引号 SRS ECU 编码 配件索 引号 SRS ECU 编码 配件索 引号 SRS ECU 编码 A 00065 0Z 12378 22 12850 3G 13127 C 00067 11 12593 24 12852 3J 13130 01 12337 12 12594 25 12853 3K 13131 02 12338 13 12595 26 12854 3L 13132 03 12339 14 12596 27 12855 3M 13133 04 12340 15 12597 2A 12865 3N 13134 05 12341 16 12598 2B 12866 3P 13136 06 12342 17 12599 2C 12867 3Q 13137 07 12343 18 12600 2D 12868 3R 13138 08 12344 19 12601 2E 12869 3S 13139 09 12345 1A 12609 2F 12870 3T 13140 0A 12353 1B 12610 2G 12871 X1 22577 0B 12354 1C 12611 2H 12872 X2 22578 0C 12355 1D 12612 2J 12874 X3 22579 0D 12356 1E 12613 2K 12875 Y8 22840 0E 12357 1F 12614 2L 12876 Y9 22841 0G 12359 1H 12616 2M 12877 YA 22849 0H 12360 1J 12618 2P 12880 YC 22851 0K 12363 1L 12620 2R 12882 YE 22853 0N 12366 1P 12624 3A 13121 YH 22856 0P 12368 1Q 12625 3B 13122 YJ 22858 0Q 12369 1R 12626 3C 13123 Z1 23089 0R 12370 1S 12627 3D 13124 Z2 23090 0T 12372 21 12849 3F 13126 Z7 23095
大众车编码大全 进口PST-1。8T 地址01 协议: KW1281 控制器: 4B0 906 018 BH 组件: 1.8L R4/5VT G 0006 代码: 07551 服务站号: WSC 05311 地址02 协议: KW1281 控制器: 8D0 927 156 AN 组件: AG5 01V 1.8l5VT USA 3132 代码: 00104 服务站号: WSC 05311 地址03 协议: KW1281 控制器: 8E0 614 111 AH 组件: ABS/ASR 5.3 FRONT D10 代码: 00021 服务站号: WSC 05314 地址15 协议: KW1281 控制器: 6Q0 909 605 B 组件: 03 AIRBAG VW5 0003 代码: 12339 服务站号: WSC 05311 地址17 协议: KW1281 控制器: 3B0 920 920 B 组件: B5-KOMBIINSTR. VDO V23 代码: 07245 服务站号: WSC 05313 地址19 协议: KW1281 控制器: 6N0 909 901 组件: Gateway K<->CAN 0001 代码: 00005 服务站号: WSC 05314
地址33 协议: ???? 控制器: OBD-II/EOBD, 关键词:0808 地址3F 协议: KW1281 控制器: 地址56 协议: KW1281 控制器: 1J0 035 180 B 组件: Radio DE2 0003 代码: 04043 服务站号: WSC 22503 国产A6 2。8 Address 01: Engine Protocol: KW1281 Controller: 3B0 907 551 BF Component: 2.8L V6/5V G 0001 Coding: 04552 Shop #: WSC 00000 Address 02: Auto Trans Protocol: KW1281 Controller: 4B0 927 156 AJ Component: AG5 01V 2.8l5V USA 3132 Coding: 00014 Shop #: WSC 00000 Address 03: ABS Brakes Protocol: KW1281 Controller: 3B0 614 111 Component: ABS/ASR 5.3 FRONT D00 Coding: 00031 Shop #: WSC 00000 Address 08: Auto HVAC Protocol: KW1281 Controller: 4B0 820 043 AF Component: A6-Klimavollautomat D65 Coding: 00160 Shop #: WSC 00000
奥迪大众控制器编码 编码原则: A:用设备读出旧电脑（或找一相同配置车辆读出电脑版本号) B:将电脑版本号 1 字不漏记录到维修日志 C:根具电脑版本号和索引号寻找代换的电脑注意：已经爆炸的气囊电脑不可以二次使用 B:根据车辆配置或老的脑版本号记录用控制器编码功能写如代换电脑 注意: 25-IMMOBILIZER 电脑的 CODING 号码代表的是通讯波特率不需要进行控制器编码提示：换电脑零件号9位，索引号1-3位必须一样,硬件名称，制造商代码,硬件版本号最好相同 WSC:维修站号码，不用理会它，这样同样的CODING号码才能编入。 这里是一个C5 98年和2001年的气囊电脑 大家可以看到索引号 J 和 G 电脑的管脚都不一样 (如果没有索引号哪就是水货电脑不可以CODING) 4B0 959 655 J Airbag Audi [不检测安全带开关]:00204 (电脑有50个管脚) 4B0 959 655 J Airbag Audi [要检测安全带开关]:00101 (电脑有50个管脚) 4B0 959 655 G Airbag Front+Seite 2001 Coding:00004 (电脑有84个管脚) 4B0 959 655 G Airbag Front+Seite 2001 Coding:00104 (电脑有84个管脚) 4B0 959 655 G Airbag Front+Seite 2001 Coding:00106 (电脑有84个管脚) 4B0 959 655 G Airbag Front+Seite 2001 Coding:00204 (电脑有84个管脚) 4B0 959 655 G Airbag Front+Seite 2001 Coding:00206 (电脑有84个管脚) ***************************************************** 气囊电脑 6QO-909-605A 零件号索引号控制器编码 VEHICLE EQUIPMENT PART # INDEX CODE# Driver's,Pass. A/B 1J0 909 603 AN 16718 Driver's,Pass. A/B 6Q0 909 601 0C 12355 Only Driver's A/B 1J0 909 603 AP 16720 Only Driver's A/B 6Q0 909 601 OB 12354 Dr's,Pass.+Side A/B 1J0 909 608 AR 16722 Driver'ss+Side A/B 1J0 909 608 AS 16723 C 00067 J 00074 Dr's,Pass.+Side A/B+ 1J0 909 609 A 00065 Elec. Belt Tensioner Dr's,Pass.+Side A/B+ 6Q0 909 605A 02 12338 Elec. Belt Tensioner Dr's,Pass.+Side+Head 6Q0 909 605F 02 12338 A/B+Elec. Belt Tens. Dr,s+Side A/B+Elec. 1J0 909 609 B 00066 Belt Tensioner Dr's+Side A/B+Elec. 6Q0 909 605A 01 12337
大众车型编码匹配通道登 陆码 Final revision by standardization team on December 10, 2020.
大众车型的（16登录密码）登陆码一览 40168 03 ABS单元（处理03制动系统单元里面04——基本设置通道60对G85和03单 元的匹配）50403 03ABS系统（处理通道21时登录） 70605 03ABS系统（二代泊车ABS通道94时登录） 71679 10驻车辅助控制单元登陆码（编码激活中，可以用5163读取底层编码） 51514 44方向机（匹配激活转向建议进入（通道3 DSR动态转向补偿或叫驾驶员方向 盘转向辅助）时）31875 44 助力转向控制单元（处理44方向机单元里面04——基本设置通道号60对G85 和44单元的基本设置）89753 44方向机（匹配激活驻车转向辅助系统（通道4 自动泊车） 64835 44方向机（匹配激活车道辅助系统（通道6）时登录） 26485 44方向机（匹配激活扭矩转向补偿（通道5）时登录） 48147 44方向机（匹配激活动态底盘控制DCC（通道8）登录） 30745 未知 01503 未知 40975未知 31347 高尔夫A7 09单元改编码登陆码
86611 16单元（J527）转向电子控制单元登陆码 31546奥迪A6L A8L 辉腾途锐空气悬挂车身水平自动控制设置（34单元）匹配（10---1（前左）2（前右）3(左后) 4(右后)5 把0改为1进行存储） 辉腾悬挂激活与取消，34---16---10273，（激活）34---16---41172（取消）20103 19网关单元登陆码 10896 辉腾途锐轮胎压力值匹配65（10---05（左前） 06(右前)07（左后）08（右后） 22351 6C后视摄像头校准登录码 15284(15384) 55疝气大灯（角灯前照灯范围控制安全登陆码，旅行模式） 19283 J393登陆码 27971 J623登陆码 自动泊车报车速过低： 44—16（访问认可）--89753—12（匹配）--04---2改1就可以了 更换ABS后传感器的设定： G85转角传感器设定：03—11—31857—04—60 G200横向加速度传感器设定：03—11—40168—04—63 G201制动压力传感器设定：03—11—40168—04—66
大众车控制单元编码 控制单元编码是车内单元的触发数据，每个控制单元都有一个相应的编码，同种车型 的配置不同，编码也不同。如只安装两个气囊和安装四个气囊的编码是不同的，如果将安装了两个气囊的编码编到四个气囊的控制单元上，那么有可能有两个气囊不会触发。 什么时候需要进行控制单元编码呢？控制单元安装以后，有可能在电脑信息中就已有 “控制单元编码”了，但是不管有没有，这个时候都需要重新对其进行编码操作。因为不进行 编码操作，有可能会出现汽车运行不良的情况，如加速不良，挂档不顺，发动机发抖的现象。这些现象出现以后，一般的汽车维修师傅发现仪表板的故障灯不会亮，通过电眼睛也无法查出故障码，这个时候，就要查一下是否是控制单元的编码是否是错误的。一般控制单元编码不会全部是“0”。如果出现“00000”，此时就要判断编码错误。但有一种车型是例外，国内的 红旗488发动机，它的编码是00000～00007，否则有可能出现怠速忽高忽低的现象。编码错误导致的现象：排放值升高；换档冲击，从而增大自动变速器负荷；故障存储器内存储根本不存在的故障。 控制单元编码操作方法 1、选择系统，如ABS、AT、SRS等 2、进入“控制单元编码”； 3、输入编码，一般为五位数； 4、按“确认”键，提示“编码成功”； 5、关闭钥匙，保存记忆值即可。 控制单元编码注意事项 1、在更换汽车电脑前，首先将要整修的故障电脑与X431连接，进入读ECU信息功能，记下或打印出该ECU编码，如04502，和该ECU零件号，如06A906033，当从主要经销 商处订购新ECU时，你最好提供该车详细信息，有时只按零件号订购，则可能提供错 误的模块，你将不能对此进行编码。确保新的模块的零件号和原来的相同，并且检查新 模块的编码应该是00000，则可对其进行编码。 2、提示编码成功，但不一定编码就完成了。操作时一般在提示“编码成功”之后，关闭钥匙， 让电脑存储数据； 3、如果编码不成功，要考虑是否系统是否有故障，应先排除；也要检查是否是编码错误，零配件是否和原厂配件一样等； 4、编码一般为五位数，也有七位数的编码。 大众车系常见控制单元编码号 车型，系统，控制单元编码号 时超（普桑）
大众车型的（16登录密码）登陆码一览 4016803 ABS单元（处理03制动系统单元里面04——基本设置通道60对G85和03单元 的匹配）5040303ABS系统（处理通道21时登录） 7060503ABS系统（二代泊车ABS通道94时登录） 71679 10驻车辅助控制单元登陆码（编码激活中，可以用5163读取底层编码） 5151444方向机（匹配激活转向建议进入（通道3 DSR动态转向补偿或叫驾驶员方向盘转 向辅助）时）3187544 助力转向控制单元（处理44方向机单元里面04——基本设置通道号60对G85和 44单元的基本设置）8975344方向机（匹配激活驻车转向辅助系统（通道4 自动泊车） 6483544方向机（匹配激活车道辅助系统（通道6）时登录） 26485 44方向机（匹配激活扭矩转向补偿（通道5）时登录） 48147 44方向机（匹配激活动态底盘控制DCC（通道8）登录） 30745 未知 01503 未知 40975未知 31347 高尔夫A7 09单元改编码登陆码 86611 16单元（J527）转向电子控制单元登陆码 31546奥迪A6L A8L 辉腾途锐空气悬挂车身水平自动控制设置（34单元）匹配（10---1（前左）2（前右）3(左后) 4(右后)5 把0改为1进行存储）
辉腾悬挂激活与取消，34---16---10273，（激活）34---16---41172（取消）20103 19网关单元登陆码 10896 辉腾途锐轮胎压力值匹配65（10---05（左前） 06(右前)07（左后）08（右后） 223516C后视摄像头校准登录码 15284(15384)55疝气大灯（角灯前照灯范围控制安全登陆码，旅行模式） 19283 J393登陆码 27971 J623登陆码 自动泊车报车速过低：44—16（访问认可）--89753—12（匹配）--04---2改1就可以了 更换ABS后传感器的设定： G85转角传感器设定：03—11—31857—04—60 G200横向加速度传感器设定：03—11—40168—04—63 G201制动压力传感器设定：03—11—40168—04—66 G251纵向加速度传感器设定：03—11—40168—04—69
一、填空题 1.由于汽车不同控制器对CAN总线的性能要求不同，大众汽车的CAN总线系统设定为_________、_________、 _________、__________和__________五个局域网。 2.大众汽车的CAN网络中，各个控制单元之间的连接采用_________的拓扑结构，这样当控制单元损坏或通往 某控制单元的导线断路时，不会影响其它控制单元进行信息交流。（较难） 3.在驱动系统CAN总线的信号波形中，在显性状态时，CAN-H线和CAN-L线的电压分别约为________V和 ________V，在隐性状态时，这两条线的电压均为________V，这个电压也称为________。 4.CAN-H信号和CAN-L信号经过__________处理后，可最大限度地消除了干扰的影响。 5.在舒适系统CAN总线中，只有关闭点火开关且满足下列条件的情况下才能进入睡眠模式：_____________、 _______________、_______________、_____________（较难） 6.舒适系统由一个_________和至少两个_________单元组成。 7.中央控制单元的功能包括_________、_________、_________、_________和__________。 8.诊断总线用于_________和相应_________ 之间的信息交换，它被用来代替原来的K线或者L线的功能。 9.差动信号放大器用于处理来自_________和_________的信号，还负责将转换后的信号送至控制单元的 _________。（较难） 10.一个信号要从一个总线区域进入到另一个总线区域，必须把它的________和_________进行改变，使其能够 让另一个系统接收。 11.最初数据总线的两个末端有两个终端电阻，而大众车系使用的是________，即发动机控制单元内的________ 和其他控制单元内的________。 12.诊断总线通过________转接到相应的________上，然后再连接相应的控制器进行数据交换。 二、判断题 1.VAG1551、VAG1552、VAS5051和VAS5052都可以诊断虚拟K线。（） 2.在点火开关关闭的情况下，为了降低耗电，连接在CAN数据总线上的控制单元被置于睡眠模式。（） 3.舒适系统中的故障逻辑电路会通知控制单元现在收发器是工作在正常模式下还是单线模式下（） 4.舒适系统可以单线运行，无终端电阻，有分散的电阻，位于系统内的各个控制单元内，且具有不同的电阻（）（较难） 5.网关除了具有交换各种总线信息的功能外，还可以改变信息的优先级。（） 6.为了便于测量，驱动系统CAN总线的长度不应超过10m。（） 7.CAN总线系统里面还存在LIN系统，其传输速率为20kbit/s，整个CAN总线系统最大可承载1000 kbit/s （） 8.驱动CAN总线系统和舒适CAN总线系统中的CAN-H和CAN-L之间都不通过电阻相连，而是彼此独立作为电 压源来工作。（） 9.LIN数据总线是CAN数据总线的子网，它只有一根数据线，一个主控制单元最少可以连接16个子控制单元。 （） 10.当两条CAN总线CAN-H和CAN-L其中一条线断路时，整个驱动系统将无法进行工作。（） 三、选择题 1. 下列对驱动系统CAN的叙述不正确的是 ................................... （） A. 由15号线激活 B. 采用双线式数据总线 C. 可以工作在单线工作模式 D. 传输速率为500kbit/s 2. 当错误计数累计超过____时，控制器不再允许发送信息；当累计超过___时，控制器自动与总线脱离。（） A. 127 255 B. 128 256 C. 126 127 D. 255 127 3. 如果电压降到以下，哪些不属于车载网络系统控制单元采取的措施的是（）。 A.提高发动机怠速转速 B.接通后窗加热装置 C.关闭座椅加热装置 D.降低空调压缩机功率 4. 在舒适系统CAN总线中，下列哪些动作不能识别到唤醒命令（）。 A. 打开点火开关 B.激活闪烁报警装置 C. 车门、后备箱盖、车前盖和点火钥匙的状态发生变化
