1.工程概况及主要设计参数 (1)
1.1 工程概况 (1)
1.2 基本设计参数 (1)
1.3 设计依据 (3)
2.空调系统的负荷计算 (3)
2.1空调房间的冷负荷计算 (3)
2.2湿负荷计算 (8)
2.3热负荷计算 (9)
3系统方案确定 (18)
3.1系统的分区 (18)
3.2空调系统的分类 (19)
3.3空调系统的比较 (20)
3.4空调系统方式的确定 (24)
3.4 空调房间送风量的确定 (27)
3.5空气处理设备选型 (29)
4.室内气流组织形式的确定及计算 (33)
4.1 送、回风口的型式 (33)
4.2 气流组织形式 (35)
4.3 气流组织的设计计算 (38)
5水系统设计 (44)
5.1水系统简介 (44)
5.2水系统的管路设计计算 (49)
5.4空调水系统水力计算 (51)
5.5系统管材的选择 (54)
6.风管的布置及其水力计算 (55)
6.1风管设计的基本知识 (55)
6.2风管的水力计算 (58)
7.空调制冷机房设计 (63)
7.1空调冷水系统 (63)
7.2热水循环系统.................................................................................. - 66 -
7.3冷冻水系统设计.............................................................................. - 68 -
7.4冷却水系统...................................................................................... - 71 -
7.5循环水系统的补水、定压与膨胀.................................................. - 74 -
7.6 管道的水力计算............................................................................. - 76 -8系统保温及消声、减震........................................................... - 79 -
8.1管道及设备的保温.......................................................................... - 79 -
8.2 空调系统的消声........................................................................... - 79 -
8.3空调装置的减振.............................................................................. - 81 -参考文献.................................................................................... - 111 -
1.工程概况及主要设计参数
1.1 工程概况
本设计为某养老院空调系统设计。该养老院位于青岛市，总建筑面积为9100平方米。建筑物主楼高度为35.9m,地下一层高为3.9m，地上九层层高为3.7，共9层，并且有四层裙房，属于一座综合性的住宅楼。
1.2 基本设计参数
地理位置：青岛，东经120.33度；北纬36.06度；从《GB 50019-2003采暖通风与空气调节设计规范》查得基本设计参数。
1.2.1室外计算参数
夏季：
（1）夏季空调室外计算干球温度29℃
（2）夏季空调室外计算日平均温度27.2℃
（3）夏季空调室外计算湿球温度26℃
（4）夏季空调室外计算相对湿度85%
（5）夏季大气压力99.72kpa
冬季：
（1）冬季空调室外计算温度-9℃
（2）冬季采暖计算温度-6℃
（3）冬季空调室外计算相对湿度64%
（4）冬季室外大气压力101.69kpa
（5）冬季室外风速 6.5 m/s
1.2.2室内设计参数
室内设计计算参数推荐值见表1-1。
表1-1 室内计算参数
GB50189-2005附录B围护结构热工性能的权衡计算，各房间的照明功率和设备功率按下表进行估算。
表1-2 各房间照明功率密度值
表1-3 各房间设备功率密度值
《采暖通风与空气调节设计规范》GB50019-2003；
《住宅设计规范》GB500960-1999(2003年版)；
《公共建筑节能设计标准》GB50189-2005；
《暖通空调制图标准》GB/T 50114-2001；
《实用供热空调设计手册》；
《暖通空调常用数据手册》
2.空调系统的负荷计算
2.1空调房间的冷负荷计算
空调房间的冷负荷包括建筑围护结构传入室内热量（室内外空气温差经围护结构传入的热量和太阳辐射进入的热量）形成的冷负荷，人体散热形成的冷负荷，灯光照明散热形成的冷负荷，以及其它设备散热形成的冷负荷。
目前，空调系统冷负荷的计算方法有两种，一种是冷负荷系数法，一种是谐波反应法，本次设计采用冷负荷系数法来计算房间的冷负荷。
冷负荷包括以下几种：
（1）通过维护结构传入室内的热量；
（2）透过外窗、天窗进入室内的太阳辐射热量；
（3）人体散热量；
（4）照明、设备等室内热源的散热量；
（5）新风带入室内的热量。
2.1.1空调冷负荷基本计算公式
（1）墙体或屋面传热的热引起的冷负荷c Q
])[(R d c c t K K t t KA Q -?+=ρα (W) 公式（2-1）
式中 K ??─ 墙体或屋面的传热系数’)/(2C m W ?，由查暖通空调常用数
据手册表4.1-20查得；
A ??─ 墙体或屋面的传热面积，2m ； R t ??─ 室内设计计算温度，C ； c t ??─ 墙体或屋面冷负荷计算温度，C ； d t ? ??─ 冷负荷计算温度地点修正系数，C
αK ??─ 外表面放热系数的修正值，
ρK ??─ 外表面吸收系数修正值：计算墙体时：中色，ρK =0.97，
浅色ρK =0.94，计算屋面时，中色ρK =0.94，浅色ρK =0.88。
以房间202为例，计算房间的冷负荷。该房间有南外墙、东外墙和西外墙，由设计原始资料可知，各个外墙的传热系数，传热修正值，由室外气候条件得室外计算温度，由公式（2-1）得北外墙的瞬时冷负荷，填入附表1中。
（2）玻璃窗逐时传热得热引起的冷负荷)(W Q C )(R d c w w w c t t t A K c Q -?+= 公式（2-2） 式中，w K ??─ 窗的传热系数，[)/(2C m W ?]； w A ??─ 窗的传热面积 ，2m ；
w c ?─ 玻璃窗传热系数的修正值，由《暖通空调》附录2-15查得，
本设计采用的是单层窗，金属窗框，80%玻璃，w c =1.00；
c t ??─ 玻璃外窗的冷负荷温度的逐时值，C ，由《暖通空调》附
录2-10查得；
d t ? ??─窗的冷负荷计算温度地点修正值，C ，由《暖通空调》附录
2-11查得；
R t ??─ 室内计算温度 ，C 。 将以上数据列入附表6中。
（3）玻璃窗日射得热引起的冷负荷)(W Q C
LQ j i a s c C D C C AC CLQ max = 公式（2-3）
式中，m ax j D ??─不同纬度带各朝向7月份日射得热因数的最大值，由《暖
通空调》附录2-16查得；
A ??─ 玻璃窗的面积；
a C ?─ 有效面积系数，由《暖通空调》附录2-15查得；
s C ， i C ??─玻璃窗遮挡系数和窗内遮阳设施的遮阳系数，由《暖
通空调》附录2-13，2-14查得；
LQ C ??─玻璃窗冷负荷系数，本设计采用的是北区有内遮阳设施，
所以由《暖通空调》附录2-17查得。
青岛位于北纬36.06°，属于北区。查表得南窗的 m ax j D =261.8，西窗的m ax j D =580。将上述数据填入附表4、5中。 （4）内墙冷负荷)(W Q C
)(n
n m o i i t t t A K Q -?+=? 公式（2-4） 式中，i K ——内围护结构的传热系数，K m
W ?2
/； i A ——内围护结构的面积，2m ；
摘要 本设计为哈尔滨望江集团办公楼空调系统工程设计。哈尔滨望江集团办公楼属中小型办公建筑，本建筑总建筑面积4138m2，空调面积2833m2。地下一层，地上八层，建筑高度33.9m。全楼冷负荷为191千瓦，全楼采用水冷机组进行集中供给空调方式。 此设计中的建筑主要房间为办公室，大多面积较小，且各房间互不连通，应使所选空调系统能够实现对各个房间的独立控制，综合考虑各方面因素，确定选用风机盘管加新风系统。在房间内布置吊顶的风机盘管，采用暗装的形式。将该集中系统设为风机盘管加独立新风系统，新风机组从室外引入新风处理到室内空气焓值，不承担室内负荷。风机盘管承担室内全部冷负荷及部分的新风湿负荷。风机盘管加独立新风系统由百叶风口下送和侧送。水系统采用闭式双管同程式，冷水泵三台，两用一备；冷却水泵选三台，两用一备。 在冷负荷计算的基础上完成主机和风机盘管的选型，并通过风量、水量的计算确定风管路和水管路的规格，并校核最不利环路的阻力和压头用以确定新风机和水泵。 依据相关的空调设计手册所提供的参数，进一步完成新风机组、水泵、热水机组等的选型，从而将其反应在图纸上，最终完成整个空调系统设计。 关键词：风机盘管加独立新风系统；负荷；管路设计；制冷机组：冷水机组
Abstract The design for the Harbin Wangjiang Design Group office building air conditioning system. Harbin Wangjiang Group is a small and medium-sized office building office buildings, the total floor area of building is 4138m2, air-conditioned area is 2833m2. There are eight floor of the building, building height is 33.9m. Cooling load for the entire floor, 191 kilowatts, the whole floor using Central Cooling Chillers to focus on the way . This design of the main room of the building for office, most of them is very small, and the rooms are not connected, the selected air-conditioning system should be able to achieve independent control of each room, considering the various factors to determine the selection of fan-coil plus fresh air system. Arrangement in the room ceiling fan coil units, using the dark form of equipment. Set the focus on fan-coil system, plus an independent air system, fresh air from the outdoor unit to deal with the introduction of a new wind to the indoor air enthalpy value, do not bear the load of indoor. All bear the indoor fan-coil cooling load and part of its new rheumatoid load. Fan-coil plus an independent air system sent by the Venetian and the under side air delivery. Closed water system with a dual-track program, three cold-water pump, dual-use a prepared; cooling pumps three elections, one prepared by dual-use. In the cooling load calculation based on the completion of the selection of host and fan coil units, and air volume, the calculation of water, the wind pipe and water pipes to determine the specifications of the road and check the resistance to the most disadvantaged and the loop to determine the pressure head new fans and pumps. Based on the relevant manuals provided by air-conditioning design parameters, and further completion of the new air units, water pumps, hot water units, such as the selection, which will be reflected in their drawings, the final design of the entire air-conditioning system Key words: PAU+FCU systems; load; pipeline design; refrigeration machine； Chillers
暖通空调毕业设计 一、设计题目综述 本设计是综合楼中央空调系统设计。 由建筑学专业作土建设计，提供AUTOCAD土建图，由建筑环境与设备工程专业同学确定设备机房、管井的位置和面积、防火分区与空调系统分区的关系，以及围护结构的热工性能合理性等问题，然后进行建筑设备系统设计。 二、建设地点 建筑地点自行确定，有关地段的环境、规划要求、高度限制，地面停车要求等自行考察确定。 三、使用面积分配组成 四、建筑设备系统设计任务 1．设计内容 综合楼空调设计: (a)、设计整个建筑的暖通空调系统 要求： [1]客房、公共、餐饮、康乐部分全年采用空调； [2]行政后勤、工程部分冬季采暖、夏季空调；车库全年通风。 [3]防排烟方案设计. (b)、设计整个建筑的冷热源系统。热源需要考虑全年生活热水需要。 (c)、设计整个建筑的暖通空调、冷热源系统的自动控制系统。 2.设计人员 每组平均2人，选出一名设计组长。 3．提交成果 (1)设计计算、说明书一份。说明书及计算书部分打印装订好，并提交电子版。
(2)施工图纸一套，内容至少包括： [1]施工图首页和设备清单 [2]裙房各层的送、回风管道和供暖管道的平、剖面图；(主要设备布置平、剖面图) [3]裙房一套风系统的轴测图； [4]冷、热源机房的平、剖面图；(燃油锅炉房平、剖面图)。 [5]裙房冷却水与冷冻水系统轴测图；(燃油锅炉房系统图) [6]空调机房的平、剖面图(包括风系统与水系统)； [7]标准层的平面图，包括空调风系统、水系统、供暖系统、生活热水系统； [8]标准层空调机房的平、剖面图； [9]空调冷冻水系统的轴测图；(给排水系统图) [10]采暖系统的轴测图； [11]自动控制系统与冷、热源控制系统原理图。 个人施工图要求： 每人出图12～15张，类型必须包括：（1）风系统平面（2）水系统图（3）冷热源或空调机房图（平面图和局部剖面图）（4）自控系统原理图(5)防排烟系统方案图教师可根据具体情况对不同的组员指定用绘图仪出不同的图， 设计进度和考核形式 (1)两周方案确定与论证，有方案评审答辩，教师任评审专家； (2)三周初步设计，有初步设计评审答辩，教师任评审专家； (3)七周施工图设计，有最终验收答辩，教师任评审专家。 暖通空调毕业设计指示书一、方案阶段与可行性研究（共2周） 根据当地的具体条件初步确定空调系统与采暖系统的可能形式以及冷、热源的可能形式，并进行投资估算，对建筑设计和对城市环境保护的影响给出评价。提出几个可行的方案，并进行论证比较，为甲方最终决策提供依据。 设备容量要通过负荷计算后决定。如果土建的详细资料未确定，可采用冷负荷指标、热负荷指标等进行估算。 步骤： （一）基础部分（第一周完成） 1．根据主要功能区面积采用冷负荷和热负荷估算指标估算各空间的冷热负荷； 2．初步确定可能的冷热源形式、空调系统形式和系统分区； 3．与建筑师商讨确定冷热源机房、空调机房、管井、冷却塔的位置，并检查面积是否合适；要考虑服务半径、噪声、防火分区的影响。
毕业设计(论文)外文资料翻译 学院：建筑工程学院 专业：建筑环境与设备工程 姓名： ***** 学号： ******** 外文出处： Shallow talk the building environment an air condition to can consume with the warm 附件： 1.外文资料翻译译文；2.外文原文。 指导教师评语： 签名： 年月日
浅谈建筑环境与暖通空调能耗 摘要：研究建筑环境，了解暖通空调负荷产生的原因及影响因素，可以更加合理地提出解决问题的方法。 关键词：建筑环境暖通空调能耗 浅谈建筑环境与暖通空调能耗 能源为经济的发展提供了动力，但是由于各种原因，能源的发展往往滞后于经济的发展。近几年，中国的国民生产总值的增长率维持在约10％，但是能源的增长率只有3％～4％。这样的形势要求我们必须节能。建筑能源消耗在社会总能耗中的比例较大，发达国家的建筑用能一般占到全国总能耗的30％～40％；中国采暖区的城镇人口虽然只占全国人口的13.6％，但是采暖用能却占全国总能耗的9.6％。建筑节能是建筑发展的基本趋势，也是当代建筑科学技术的一个新的生长点。现代建筑的必要组成部分暖通空调领域也已经收到这种趋势的影响，暖通空调系统中的节能正在引起暖通空调工作者的注意，并且针对不同的国家、地区的能源特点和不同建筑的采暖、通风、空调要求发展者相关的节能技术。研究建筑环境，了解暖通空调负荷产生的原因及影响因素，可以更加合理地提出解决问题的方法。 暖通空调能耗的组成 为了创造舒适的室内空调环境，必须消耗大量的能源。暖通空调能耗是建筑能耗中的大户，居统计在发达国家中暖通空调能耗占建筑能耗的65％，以建筑能耗占总能耗的356％计算，暖通空调能耗占总能耗的比例竟高达22.75％，由此可见建筑节能工作的重点应该是暖通空调的节能。从暖通空调的能耗组成可以看出：暖通空调系统的能耗主要决定于空调冷、热负荷的确定和空调系统的合理配置，空调系统的布置和空调设备的选择是以空调负荷为依据的。所以暖通空调节能的关键是空调外界负荷和内部负荷的确定，而暖通空调节能工作也应该从这个方面着手，合理布置建筑物的位置，正确选择外墙、门、窗、屋顶的形状及材料等，尽量减少空调负荷。 室内环境的影响 暖通空调的目标是为人们提供舒适的生活和生产室内热环境，主要包括：室内空气温度、空气湿度、气流速度以及人体与周围环境（包括四壁、地面、顶棚等）之间的辐射换热（简称环境热辐射）等。在一般的舒适性空调中，以能够使人体保持平衡而满足
1.工程概况及主要设计参数 (1) 1.1 工程概况 (1) 1.2 基本设计参数 (1) 1.3 设计依据 (3) 2.空调系统的负荷计算 (3) 2.1空调房间的冷负荷计算 (3) 2.2湿负荷计算 (8) 2.3热负荷计算 (9) 3系统方案确定 (18) 3.1系统的分区 (18) 3.2空调系统的分类 (19) 3.3空调系统的比较 (20) 3.4空调系统方式的确定 (24) 3.4 空调房间送风量的确定 (27) 3.5空气处理设备选型 (29) 4.室内气流组织形式的确定及计算 (33) 4.1 送、回风口的型式 (33) 4.2 气流组织形式 (35) 4.3 气流组织的设计计算 (38) 5水系统设计 (44) 5.1水系统简介 (44) 5.2水系统的管路设计计算 (49) 5.4空调水系统水力计算 (51) 5.5系统管材的选择 (54) 6.风管的布置及其水力计算 (55) 6.1风管设计的基本知识 (55) 6.2风管的水力计算 (58) 7.空调制冷机房设计 (63) 7.1空调冷水系统 (63) 7.2热水循环系统.................................................................................. - 66 - 7.3冷冻水系统设计.............................................................................. - 68 - 7.4冷却水系统...................................................................................... - 71 - 7.5循环水系统的补水、定压与膨胀.................................................. - 74 - 7.6 管道的水力计算............................................................................. - 76 -8系统保温及消声、减震........................................................... - 79 - 8.1管道及设备的保温.......................................................................... - 79 -
1.课程设计的意义 通过本次的课程设计，使自己拥有一定的暖通空调设计能力；了解一些相关的规范和条例；熟悉并掌握暖通空调设计流程；同时使自己的思维更加的严谨，态度更加的认真，为以后的社会工作奠定了扎实的基础。 2.文献综述 随着国民经济的快速持续发展，作为支柱产业之一的建筑业也得到迅猛发展。而作为建筑业的重要组成部份的暖通空调业，其新产品、新技术、新材料更是层出不穷。暖通空调业发展所遵循的原则，概括起来就是：节能、环保、可持续发展，保证建筑环境的卫生与安全，适应国家的能源结构调整战略，贯彻热、冷计量政策，创造不同地域特点的暖通空调发展技术。因此，如何结合设计的需要，重视相关技术，并有选择而合理的应用在我们的设计中，满足业主要求，提高设计水平，是我们必须努力做到的。 2.1.暖通空调变工况点优化控制及能量管理探讨 2.1.1.工况点优化控制 暖通空调变工况点优化控制问题的研究近年来在我国被重视。S.W.Wang 提出了一种基于整个系统环境的预测响应及能量运行来改变暖通空调系统控制，设定点的系统方法，并用遗传算法对系统进行优化控制，同时优化多个设定点来改善系统响应和降低系统能耗[1]，后来他又采用自适应性控制理论对某海水冷却。空调系统进行了优化控制研究，采用带指数遗忘的最小二乘法参数辨识方法和基因遗传优化算法，对空调系统的空气处理单元进行了优化控制研究[2]。罗启军等人提出了一项动态的优化技术在一个指定期间内，能得到使目标函数( 运行成本或者峰值能耗) 最小的房间温度曲线，该算法还给出了暖通空调设备的最佳开/关时间[3]。K.T.Chan 等人提出用遗传算法对风冷制冷机的冷凝温度设定点进行优化控制以提高制冷机的效率[4]。此外，有许多研究者用人工神经网络来模拟暖通空调系统中各个设备的非线性特性，用于实现对整个空调系统的优化控制。目前，研究者们将更多先进的建模方法和智能优化方法引入到了暖通空调的优化控制中，更加注重变工况点的在线优化控制。何厚建等人对已建的暖通空调各关键设备的静态模型采用用实数编码的遗传算法建立了水系统工作点优化控制策略[5]杨晓平等人采用模糊聚类和RBF方法建立了空气处理单元的动态数学模型，以最终舒适性为目标优化空气处理单元的温湿度和送风压力[6]。孙一坚根据空调负荷变化对一级泵水系统进行变流量控制，取得了显著效果[7]。总之国内的学者更多探讨的是把智能方法引入控制系统的优化中，仿真研究多，实践成果少。
中文2300字 Shallow talk the building environment an air condition to can consume with the warm Summary: The research constructs environment, understanding a warm an air condition to carry output reason and influencing factor, can be more and reasonably put forward solve problem of method. Keyword: Constructing a warm of environment an air condition can consume Shallow talk the building environment an air condition to can consume with the warm The energy provided motive for the development of the economy, but because of various reason, the development of the energy is a usually behind in economy of development. In the last few years, the growth rate maintenance of citizen's total output value of China are in about 10%, but the growth rate of the energy only have 3% ～s 4%.Such situation's requesting us has to economize on energy. The comparison that constructs the energy depletion in the society always the ability consume compares greatly, the building of the flourishing nations' use can have to the whole country generally and always can consume of 30% ～s 40%;China adopts the town population of the warm area although only 13.6% that have national population, adopt warm use an ability but have a whole country and always can consume of 9.6%.Construct the economy energy is the basic trend of the building development, is also a new growth of[with] the contemporary building science technique to order. The necessity of the modern building constitutes a part of warm, the air condition realm has already received the influence of this kind of trend as well, warm the economy energy within air condition system is cause a warm the attention of the air condition worker, and aims at different of the adopt of energy characteristics and the dissimilarity building of the nation, region is warm, well ventilated, the air condition request develop a related economy energy technique .The research constructs environment, understanding a warm an air condition to carry output reason and

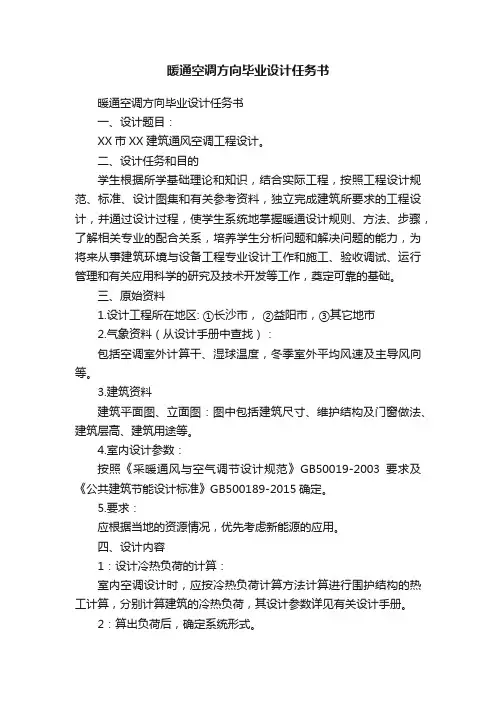

暖通空调方向毕业设计任务书 一、设计题目： XX市XX建筑通风空调工程设计。 二、设计任务和目的 学生根据所学基础理论和专业知识，结合实际工程，按照工程设计规范、标准、设计图集和有关参考资料，独立完成建筑所要求的工程设计，并通过设计过程，使学生系统地掌握暖通设计规则、方法、步骤，了解相关专业的配合关系，培养学生分析问题和解决问题的能力，为将来从事建筑环境与设备工程专业设计工作和施工、验收调试、运行管理和有关应用科学的研究及技术开发等工作，奠定可靠的基础。 三、原始资料 1.设计工程所在地区: ①长沙市，②益阳市，③其它地市 2.气象资料（从设计手册中查找）： 包括空调室外计算干、湿球温度，冬季室外平均风速及主导风向等。 3.建筑资料 建筑平面图、立面图：图中包括建筑尺寸、维护结构及门窗做法、建筑层高、建筑用途等。 4.室内设计参数： 按照《采暖通风与空气调节设计规范》GB50019-2003要求及《公共建筑节能设计标准》GB500189-2005确定。 5.其他要求： 应根据当地的资源情况，优先考虑新能源的应用。 四、设计内容 1：设计冷热负荷的计算： 室内空调设计时，应按冷热负荷计算方法计算进行围护结构的热工计算，分别计算建筑的冷热负荷，其设计参数详见有关设计手册。 2：算出负荷后，确定系统形式。 3：进行风系统的水力计算。 4：根据所给设计条件以及总冷、热负荷和已经确定的设计方案、设备形式，选择风道
