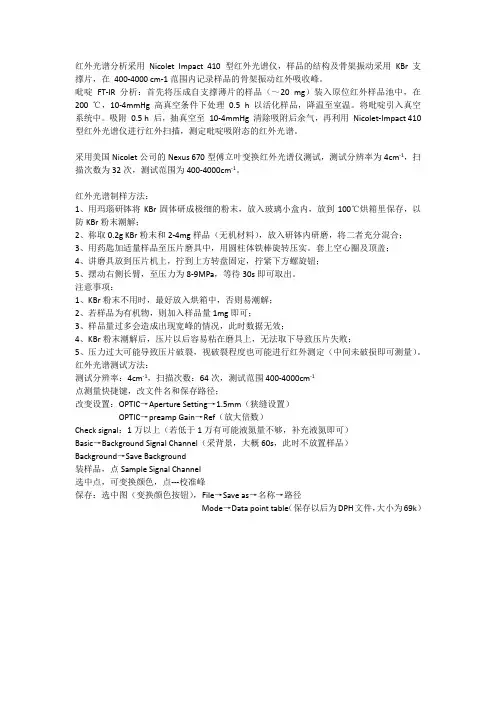

红外光谱分析采用Nicolet Impact 410 型红外光谱仪，样品的结构及骨架振动采用KBr 支撑片，在400-4000 cm-1范围内记录样品的骨架振动红外吸收峰。
吡啶FT-IR 分析：首先将压成自支撑薄片的样品（～20 mg）装入原位红外样品池中，在200 ℃，10-4mmHg 高真空条件下处理0.5 h 以活化样品，降温至室温。将吡啶引入真空系统中。吸附0.5 h 后，抽真空至10-4mmHg 清除吸附后余气，再利用Nicolet-Impact 410 型红外光谱仪进行红外扫描，测定吡啶吸附态的红外光谱。
采用美国Nicolet公司的Nexus 670型傅立叶变换红外光谱仪测试，测试分辨率为4cm-1，扫描次数为32次，测试范围为400-4000cm-1。
红外光谱制样方法：
1、用玛瑙研钵将KBr固体研成极细的粉末，放入玻璃小盒内，放到100℃烘箱里保存，以防KBr粉末潮解；
2、称取0.2g KBr粉末和2-4mg样品（无机材料），放入研钵内研磨，将二者充分混合；
3、用药匙加适量样品至压片磨具中，用圆柱体铁棒旋转压实。套上空心圈及顶盖；
4、讲磨具放到压片机上，拧到上方转盘固定，拧紧下方螺旋钮；
5、摆动右侧长臂，至压力为8-9MPa，等待30s即可取出。
注意事项：
1、KBr粉末不用时，最好放入烘箱中，否则易潮解；
2、若样品为有机物，则加入样品量1mg即可；
3、样品量过多会造成出现宽峰的情况，此时数据无效；
4、KBr粉末潮解后，压片以后容易粘在磨具上，无法取下导致压片失败；
5、压力过大可能导致压片破裂，视破裂程度也可能进行红外测定（中间未破损即可测量）。红外光谱测试方法：
测试分辨率：4cm-1，扫描次数：64次，测试范围400-4000cm-1
点测量快捷键，改文件名和保存路径；
改变设置：OPTIC→Aperture Setting→1.5mm（狭缝设置）
OPTIC→preamp Gain→Ref（放大倍数）
Check signal：1万以上（若低于1万有可能液氮量不够，补充液氮即可）
Basic→Background Signal Channel（采背景，大概60s，此时不放置样品）
Background→Save Background
装样品，点Sample Signal Channel
选中点，可变换颜色，点---校准峰
保存：选中图（变换颜色按钮），File→Save as→名称→路径
Mode→Data point table（保存以后为DPH文件，大小为69k）
