XX供热管网工程项目设计招标
投标文件
投标编号：XX
投标文件内容：技术标
投标人：XX 公司（盖章）
法定代表人或其委托代理人：（签字或盖章）日期：年月日
技术部分：
一、规划设计方案
二、经济技术指标及控制造价措施
三、单位业绩
四、项目总设计师及业绩（若项目总设计师业绩同单位业绩相同
时，需在两项中分别附上中标通知书原件或合同原件）
五、项目组人员配备
六、服务承诺
一、设计技术方案
1.1工程概况
1.1.1. 项目概况
XX供热站规划位置位于XX，该项目目前已经立项，目的是解决XX用热需求。“十三五”期间热源厂建设规模为XX锅炉，规划将其作为调峰锅炉房与XX联网供热。
本次投标项目为XX锅炉配套供热管网工程设计，管网全长XX米，管径为 XX。
1.1.2投标依据
1、项目设计招标文件；
2、规划
1.1.3执行的规程规范
本投标设计文件严格执行国家及行业现行的标准、规范，技术条例严格掌握设计标准，控制工程质量和工程造价。设计中使用的国家标准、规程、规范及行业和工程所在地省级地方的标准、规范为(不限于此)：
1、《市政公用工程设计文件编制深度规定》（2013年版）DBJ 10567-2013
2、《城镇供热管网设计规范》 CJJ34－2010
3、《城镇供热直埋热水管道技术规程》 CJJ/T81-2013
4、《严寒和寒冷地区居住建筑节能设计标准》 JGJ26-2010
5、《公共建筑节能设计标准》 GB50189-2005
6、《工业金属管道设计规范》（2008版） GB50316-2000
7、《民用建筑供暖通风与空气调节设计规范》 GB50736-2012
8、《城镇供热管网工程施工及验收规范》 CJJ28-2014
9、《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管及管件》
GB/T29047-2012
10、中华人民共和国环境保护法
11、《城镇供热管网结构设计规范》 CJJ105-2005
12、《工业锅炉水质》 GB/T1576-2008
13、《锅炉大气污染物排放标准》 GB13271-2014
14、《工业企业噪音控制设计规范》 GB/T 50087-2013
15、《建筑结构可靠度设计统一标准》 GB50068-2001
16、《建筑结构荷载规范》 GB50009-2012
17、混凝土结构设计规范》 GB50010-2011
18、《建筑抗震设计规范》 GB50011-2010
19、《建筑工程抗震设防分类标准》 GB50223-2008
20、《建筑地基基础设计规范》 GB50007-2011
21、《建筑地基处理技术规范》 JGJ79-2012
22、《砌体结构设计规范》 GB50003-2011
23、《工业建筑防腐设计规范》 GB50046-2008
24、《建筑物防雷设计规范》 GB50057-2010
25、《分散控制系统工程设计规定》 HG/T20573-2012
26、《供热工程制图标准》 CJJ/T78-2010
1.1.4设计范围
根据招标书要求，本次投标项目的工程设计范围为以下内容：
1、该项目的初步设计；
2、该项目的施工图设计；
3、该项目的设计概算；
4、该项目的规划报建。
1.1.5设计技术原则
1、坚决执行设计“高起点、高标准、高效率”的原则；
2、遵循“节能环保、可持续发展”的原则，统筹兼顾，提高系统供热效率；
3、符合当地供热规划总体要求。
4、合理设计管网路径，节约土地、节省工程投资和运行费用；
5、要体现高水平、高质量，积极采用新工艺、新产品、新材料和新设备，提高系统运行自动化水平；
6、采用先进的设计手段，充分考虑工程的现状，与相关规划及批复的可研、初设有机结合，提出客观、具体的针对具体工程特点的工程实施方案，确保施工方案经济、合理。
1.1.6区域自然地理概况
1、区域地形地貌
西安市的地貌特点，一是南高北低，相差悬殊，市内海拔高度差异悬殊位居全国各城市之冠；二是巍峨峻峭、群峰竞秀的秦岭山地与
坦荡舒展、平畴沃野的渭河平原界限分明；三是受秦岭、渭河走向控制，各种地貌均作东西向延伸，南北向交替，呈明显条带状分布，等高线基本呈东西走向。
秦岭山脉主脊海拔2000～2800米，其中西南端太白山峰巅海拔3767米，是中国大陆中部最高山峰。渭河平原海拔400～700米，其中东北端渭河床最低处海拔345米。西安城区便建立在渭河平原的二级阶地上。
2、区域气象特征
西安属暖温带半湿润大陆性季风气候,四季分明，气候温和，雨量适中。春季温暖、干燥、多风；夏季炎热多雨，多雷雨大风天气；秋季凉爽，气温速降，秋淋明显；冬季寒冷，多雾、少雨雪。
年平均气温13.0～13.7℃，最冷1月份平均气温-1.2～0℃，最热7月份平均气温26.3～26.6℃，年极端最低气温-21.2℃，年极端最高气温43.4℃。年降水量522.4～719.5毫米，由北向南递增。七月、九月为两个明显降水高峰月。年日照时数1646.1～2114.9小时，年主导风向为东北风。气象参数见表1-1。
表1-1 西安气象参数
3、区域水系及其主要河流
西安地区河流密集，有八水绕长安的说法，这八水指的是渭、泾、沣、涝、潏、滈、浐、灞八条河流。其中渭河是黄河的最大支流，发源于甘肃省渭源县，于陕西潼关注入黄河。全长818公里，流域总面积134766平方公里，年径流量102亿立方米。渭河绕西安之北。泾河是渭河的最大支流，干流发源于六盘山东麓宁夏回族自治区泾源县，于高陵县蒋王村汇人渭河左岸。全长455公里，流域总面积45421平方公里，年径流量21.4亿立方米。泾河绕西安之北。其他六条河
流规模较小。
1.2热源及热负荷
1.2.1 热源
本项目集中供热热源为XX供热站XX锅炉。供热管网参数如下：管网设计供水温度：XX℃；
管网设计回水温度：XX℃；
管网设计压力：XX MPa。
1.2.2热媒输送方式
本工程的热负荷均为采暖负荷，且为季节运行，热媒为热水，因此输送方式采用两管制。
1.2.3供热管网保温及防腐
本工程内容为市政热力管网，敷设宜采用低造价、易施工的直埋方式，采用聚氨酯泡沫塑料保温的预制直埋保温管，高温管其耐温不得低于140℃，低温管其耐温不得低于100℃。
预制直埋保温管技术指标应符合《高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件》GB/T29047-2012。
预制直埋保温管道外套管接口做法：DN≥200mm 的预制保温管道，外套管接口采用电阻热熔焊加热缩带双层接口的方式。发泡前应做气密性试验，升压至20Kpa，接口处用肥皂水检验。气密性试验完成后，进行热缩带收口，最后采用机械发泡。
当遇到障碍或者需要穿过市政道路，可根据情况选择定向钻、砼
管、地沟等敷设方式作为辅助。检查井、地沟、顶管内为现场保温，其保温材料选取超细玻璃棉。
1.2.4供热管网的补偿方式
供热管道的补偿方式是由该工程实际情况决定的，由于本工程供热管网敷设为直埋敷设方式，因此考虑采用自然补偿、波纹补偿器相结合的方式。
在直埋敷设管段的管线转角处尽量采用自然补偿，考虑到波纹补偿器占地空间小，故在管段应力较大的管段上，考虑加设波纹补偿器补偿方式。在保证工程高质量的前提下，尽量减少补偿器的数量，使工程投资和运行维修费用降低。
本工程集中供热管网补偿器耐压1.6MPa，耐温150℃。
补偿器要求现场保温。
1.2.5管道管材及附件
1、管网管材选用
(1) 管网：依据管道内介质及其最高工作参数（压力、温度）。
本设计确定采用管材如下：公称直径DN≥300mm的管道采用直缝焊缝钢管，管道材料号钢：Q235-B。
(2) 弯头、大小头、三通
弯头：热网管道一般采用热压弯头，R(半径)=1.5～3.0D,弯头材质应与管道一致，壁厚应不小于管道壁厚。
大小头：采用钢板焊制大小头。大小头的材质与管道材质一致。
三通：采用机制三通，直埋管段的三通应在三通干管进行轴向补
强。
2、分段阀的设置及选型
根据国家行业标准《城镇供热管网设计规范》CJJ34-2010的要求，同时为便于检修和运行，输送主干线2～3公里装设一个分段阀门；输送支干线1～1.5公里装设一个分段阀门，支户线起点装设分支阀门。
分段阀门采用严密性好、可靠性高的预制保温直埋式焊接球阀（手动操作），耐压2.5MPa，耐温150℃。
3、放气、放水阀的设置及选型
在管网低处设除污短管及放水阀，高处设放气阀。放水阀采用质量好的国产柱塞阀，耐压2.5MPa，耐温150℃；放气阀门采用质量好的球阀，耐压2.5MPa，耐温150℃。
管道低点设放水装置，放水装置应保证一个放水段的排放时间不超过表4-1-1的规定。管道高点设排气装置。
4、管道除污器
为满足管网运行初期除污的要求，本工程主干线在穿越特殊节点，顶管之前，结合地形条件，设置除污器，除污器前后设截断阀门。为减少阀门数量，主管网除污器与分段阀门结合设置。管网初期运行结束后，根据管网情况可减少主管网沿线的除污器数量。
除污器采用钢制直通式滤网除污器。除污器设计压力1.6MPa，除污器过滤网要求采用304 不锈钢，过滤网厚度不小于4mm，过滤网孔直径Φ6mm,过滤网加强筋采用10×60 不锈钢带，法兰盖布设“米”
目录 编制依据................................................................................ 错误!未指定书签。 第一章工程概况.................................................................... 错误!未指定书签。一．建设规模............................................................ 错误!未指定书签。 二．工程特点............................................................ 错误!未指定书签。 （一）雨水管线工程.......................................... 错误!未指定书签。（二污水管 线工..........................................错未指定书签。 （三给水管线工..........................................错未指定书签。 （四消防给水管线工..................................错未指定书签。 （五热力管线工..........................................错未指定书签。 （六电力管线工..........................................错未指定书签。 三工期要............................................................错未指定书签。 第二章施工管理体系............................................................ 错误!未指定书签。一．施工组织管理机构............................................ 错误!未指定书签。 二．主要岗位及部门职责........................................ 错误!未指定书签。 三．组织管理机构图................................................ 错误!未指定书签。 第三章施工总平面布置........................................................ 错误!未指定书签。一．总平面布置原则................................................ 错误!未指定书签。 二．施工现场平面布置设想.................................... 错误!未指定书签。 三．施工现场平面布置............................................ 错误!未指定书签。 第四章施工部署.................................................................... 错误!未指定书签。一．施工部署总体原则............................................ 错误!未指定书签。 （一）工期分析.................................................. 错误!未指定书签。
XX供热管网工程项目设计招标 投标文件 投标编号：___________________ XX _______________ 投标文件内容：_________ 技术标______________ 投标人：___________________________ XX公司（盖章） 法定代表人或其委托代理人：__________________ （签字或盖章）日期：_______ 年____ 月 ________ 日
技术部分: 一、规划设计方案 二、经济技术指标及控制造价措施 三、单位业绩 四、项目总设计师及业绩（若项目总设计师业绩同单位业绩相同 时，需在两项中分别附上中标通知书原件或合同原件） 五、项目组人员配备 六、服务承诺
一、设计技术方案 1.1工程概况 1.1.1. 项目概况 XX供热站规划位置位于XX该项目目前已经立项，目的是解决XX用热需求。“十三五”期间热源厂建设规模为XX锅炉，规划将其作为调峰锅炉房与XX联网供热。 本次投标项目为XX锅炉配套供热管网工程设计，管网全长XX米, 管径为XX。 1.1.2投标依据 1、项目设计招标文件； 2、规划 1.1.3执行的规程规范 本投标设计文件严格执行国家及行业现行的标准、规范，技术条例严格掌握设计标准，控制工程质量和工程造价。设计中使用的国家标准、规程、规范及行业和工程所在地省级地方的标准、规范为（不限于此）： 1、《市政公用工程设计文件编制深度规定》（2013年版）DBJ 10567-2013 2、《城镇供热管网设计规范》CJJ34 —2010 3、《城镇供热直埋热水管道技术规程》CJJ/T81-2013 4、《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010

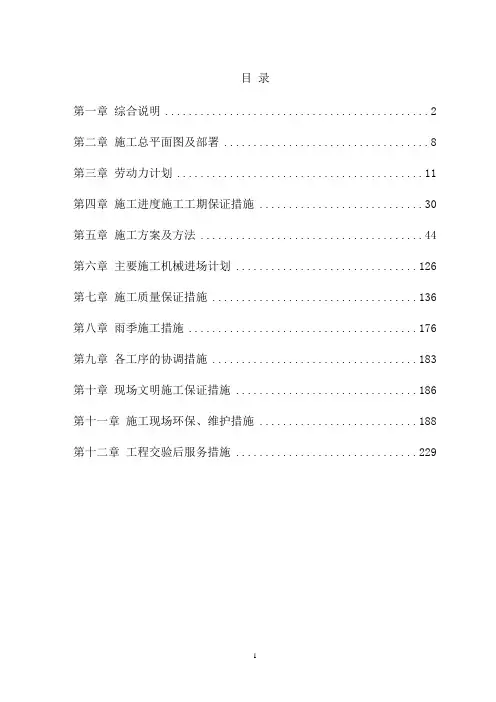

目录 第一章综合说明 (2) 第二章施工总平面图及部署 (8) 第三章劳动力计划 (11) 第四章施工进度施工工期保证措施 (30) 第五章施工方案及方法 (44) 第六章主要施工机械进场计划 (126) 第七章施工质量保证措施 (136) 第八章雨季施工措施 (176) 第九章各工序的协调措施 (183) 第十章现场文明施工保证措施 (186) 第十一章施工现场环保、维护措施 (188) 第十二章工程交验后服务措施 (229) 第一章综合说明
