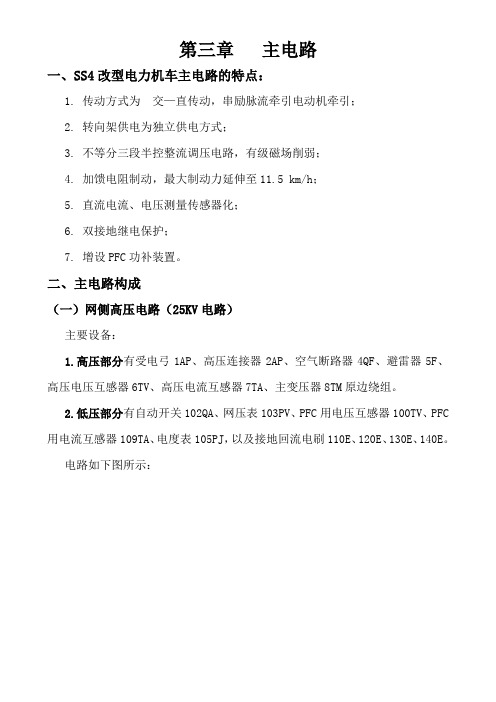

整流调压电路
为实现转向架独立控制方式，每节车采用两套独立的整流调压电路，分别向应该的转向架供电，牵引绕组a1-b1-x1和a2-x2供给主整流器700V，组成前转向架供电单元；牵引绕组a-b3-x3和a4-x4供给主整流器800V，组成后转向架供电单元。
以前转向架供电单元为例，三段不等分整流桥的工作顺序如下（设三段桥满开放式整流输出电压为Udo）：
第一段：首先投入四臂桥，既触发VT5、VT6，投入a2-x2绕组。VT5、VT6、VD3、VD4顺序移相，VD1和VD2起续流作用。
当电源正半周时，电流经a2→VD3→71号导线→11L平波电抗器→12KM线路接触器→111SC电流传感器→1M电动机→19QS牵引电机故障隔离开关→72号导线→VD2→VD1→73号导线→VT6→x2；
当电源负半周时，电流经x2→VT5→71号导线→11L平波电抗器→12KM线路接触器→111SC电流传感器→1M电动机→19QS牵引电机故障隔离开关→72号导线→VD2→VD1→73号导线→VD4→a2。此时整流电压在0～1/2Udo之间调节。
当VT5和VT6满开放时进入第二段，维持VT5和VT6满开放，触发VT1和VT2，绕组a1-b1投入。
当电源正半周时，电流经a2→VD3→71号导线→11L平波电抗器→12KM线路接触器→111SC电流传感器→1M电动机→19QS牵引电机故障隔离开关→72号导线→VT2→b1a1→VD1→VT6→x2；
当电源负半周时，电流经x2→VT5→71号导线→11L平波电抗器→12KM线路接触器→111SC电流传感器→1M电动机→19QS牵引电机故障隔离开关→72号导线→VD2→a1b1→VT1→VD4→a2。此时整流电压在1/2Udo～3/4Udo之间调节。
当VT1和VT2满开放后进入第三段，VT1、VT2、VT5和VT6维持满开放，并触发VT3和VT4，b2-x2绕组再投入。VT3和VT4顺序移相，整流电压在3/4Udo-Udo 之间调节。
当电源正半周时，电流经a2→VD3→71号导线→11L平波电抗器→12KM线路
接触器→111SC电流传感器→1M电动机→19QS牵引电机故障隔离开关→72号导线→VT4→x1a1→VD1→VT6→x2；
当电源负半周时，电流经x2→VT5→71号导线→11L平波电抗器→12KM线路接触器→111SC电流传感器→1M电动机→19QS牵引电机故障隔离开关→72号导
线→VD2→a1x1→VT3→VD4→a2。
由于牵引电动机的端电压UDN=1020V，故第三段乔不会满开放，只能维持在最大电压上。
