QP-EN-002模具设计和开发控制程序

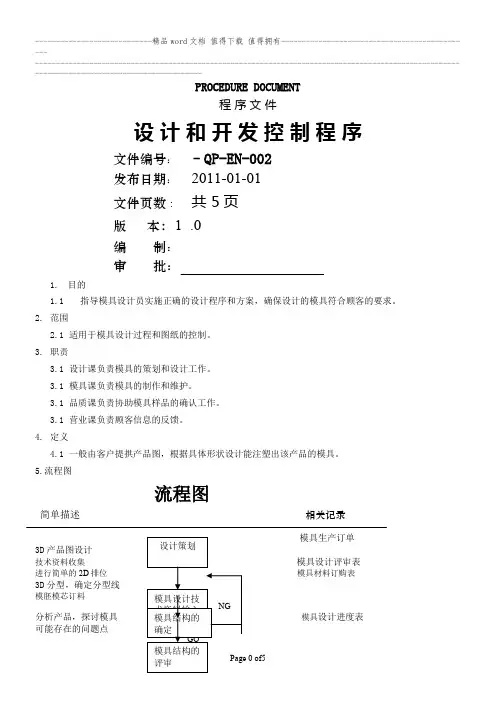

PROCEDURE DOCUMENT

程序文件

设计和开发控制程序

文件编号：–QP-EN-002

发布日期： 2011-01-01

文件页数：共 5页

版本：1 .0

编制：

审批：

1.目的

1.1指导模具设计员实施正确的设计程序和方案，确保设计的模具符

合顾客的要求。

2.范围

2.1适用于模具设计过程和图纸的控制。

3.职责

3.1设计课负责模具的策划和设计工作。

3.1模具课负责模具的制作和维护。

3.1品质课负责协助模具样品的确认工作。

3.1营业课负责顾客信息的反馈。

4.定义

4.1一般由客户提拱产品图，根据具体形状设计能注塑出该产品的模

具。

5.流程图

流程图

简单描述

模具管理控制程序文件

广州睿联电气科技有限公司表单编号/版本:D-QC-0002/A0

1目的保证生产模具在使用中保持完好的运行状态，确保生产的产品质量符合规定要求。 2 范围本程序适用于广州睿联电气科技有限公司所有生产模具的管理。 3 职责 3.1采购部：负责模具采购单的下达及供应商的选择、采购。 3.2开发技术部：负责模具设计的评审及后期模具加工进度的跟进、试模样件的确认、以及最终模具的验收工作。 3.3品质部：负责小批产品的检验验收工作。 4 内容 4.1模具开发 4.1.1依据产品要求由产品工程师填写《开模（修模）申请单》，经领导核准审批后执行。 4.1.2采购部汇总各模具厂报价后组织相关部门进行评审，选定模具加工供应商。评审内容包括：模具厂加工能力、加工周期、模具价格等。 4.1.3模具工程师联合模具供应商对影响模具设计制造和存在成型风险的产品结构进行分析，并提出更改方案，对可能存在风险而产品设计不予更改的结构应形成正式的书面文件《数模评审报告》予以记录。 4.1.4模具供应商完成或基本完成模具结构设计后，模具工程师须组织供应商相关模具技术人员对模具数模进行结构设计评审，并监督模具供应商改进。 4.1.5模具设计评审通过后方可通知模具供应商进行模具加工，模具供应商每周向模具工程师提供一次模具加工制造进度表，使模具的加工进度可控。 4.2模具验收 4.2.1模具工程师必须参与模具在供应商处的试模工作，并配合产品工程师找出产品在尺寸、外观、工艺方面存在的缺陷，并记录于试模问题清单。 4.2.2模具工程师对模具的结构、制造、水路等不合格、不完整、不适用、不可靠的地方提出来，并记录于试模问题清单。 4.2.3针对于试模问题清单，模具工程师与模具供应商相关人员一起分析原因，制定对策，提出改进计划，落实责任人，并记录于试模问题清单。模具工程师和供应商各保留一份。

工装模具管理

工装模具管理工装、模具管理与制造程序 1. 目的: 对工装、模具整个寿命周期进行管理，确保满足生产需要。 2. 适用范围: 本程序适用于本公司对工装、模具整个寿命周期的管理。 3. 职责: 3.1 总工程师负责工装、模具的采购工作，及工装、模具的制造管理。 3.2 自制的工装、模具，由技术部负责设计。工装、模具主管部门负责制作。 3.3 生产部是工装、模具主管部门，负责生产工装、模具的维护、维修、保养、贮存及日常管理工作。 3.3 公司决策层负责工装、模具寿命周期的管理工作的具体领导及重大问题的处理及决策。 4 工作程序: 4.1 工装、模具的采购: 4.1.1 购置申请: a、新开发工装、模具由技术部工程师提交购置申请，报总经理批准。 b、复制工装、模具由工装、模具的使用部门或主管部门根据生产情况及新产品开发提出工装、模具购置申请，报公司决策层批准后由总工程师负责采购。 4.1.2 工装、模具厂家选定: a、总工程师负责工装、模具制造厂家的选择(具体参照《供方

选择和评价控制程序》执行)，由质量部负责组织相关人员对工装、模具制造厂家的质量保证能力进行评定，评定合格后交管理者代表批准，工艺装备工程师将该制造厂家列入《合格工装、模具制造厂家名单》。 b、总工程师从工装、模具制作的技术、质量及价格等方面综合考虑选定制造厂家(若顾客提供了经批准的工装、模具制造厂家名单，则从顾客提供名单中选择)，并形成报告，说明选择的理由，由总经理批准。 4.1.3 购置:审批通过后，由总工程师组织与工装、模具制造厂家商定技术协议及商务合同，以上协议及合同经总经理批准后，由财务部按合同支付货款。 4.1.4 外购工装、模具的验收:工装模具的验收包括新模具制造及模具大修(换芯、整套换叶片)工装、模具制造厂家制作完成后，由技术部工艺装备工程师将制作厂家提供的样件，按图纸、工艺要求送生产现场进行试加工，并跟踪全过程，及时发现问题，做好记录。待样件加工完毕后，交质量部对工件进行全面检验，并填写检验报告报总工程师审批，由总工程师与总经理协商后，提出模具修改方案，由总工程师将模具检验结果及修改方案传递给模具制造厂家。模具制造厂家按方案修改模具后，再次送不少于20件的合格样品，由技术部负责送生产现场再次加工成合格品，由质检部对照修改方案验证。其一，新模具送客户验证;其二，重制模具，本公司验证。 4.1.5 试生产及交付:

模具工装管理规定

1、目的为进一步规范我公司模具/工装管理工作，加强对模具/工装从设计、采购、存放、使用、保养、维修、报废等管理过程的控制，提升我公司工艺加工能力，提高产品质量，特制定本规定。 2、使用范围适用于本公司所有用于生产、试验的模具/工装。 3、名词解释模具/工装：在产品生产过程中，为实现特定工艺目的在加工主机以外配置的辅助设备，如：注塑模具、冲压模具、焊接胎具、机加工夹具、装配辅助工艺装备等。 4、职责技术部负责模具/工装的设计及需求申请,提供相应的参数及图纸等，对模具的技术方面进行评审。生产部作为模具/工装的归口管理部门，负责模具/工装的加工申请，组织评审，模具的保养、维护等，并全面负责我公司模具/工装的管理工作；采购部负责对模具/工装进行采购或外协加工；质量部负责对模具/工装的作出质量评审。 5、管理内容模具/工装的设计、采购、制造技术部人员根据产品特性制定图纸，提交《模具/工装加工申请单》，并提供相关技术参数，技术要求等，按项目需求提出需求申请。模具/工装的制造：采购部依据《外包过程控制程序》及《采购控制程序》进行加工采购，并进行进度跟踪。模具/工装的试模及验收

模具/工装的试模：模具制造完成以后，模具/工装交由生产部对模具进行试模/试用，由生产部组织质量部、技术部对模具及产品进行评审，填写《模具/工装试模报告》。评审结果不合格由采购部联系模具生产厂家进行模具的维修、改模工作。模具的验收：经过试模评审并结果为合格后，由生产部组织相关部门负责人对模具/工装的生产能力、模具结构、产品质量进行综合评审，并填写《模具/工装验收单》。编号及标识：对所有项目验证并确认的模具/工装进行统一的标识编号。模具标识及编号：所有新模具验收合格后需统一进行入库登记，进行编号。对已有模具号的模具，在没有与之重复的模具号的情况下，可以直接使用模具的原模具号。对没有模具号的模具进行统一编号。编号规则为：公司名称缩写+项目名称缩写+序号。如ARJ项目的直通管接头，FHJD-ARJ-001。标识需清晰、牢固不易磨损。工装标识及编号：对所有生产用、试验用工装进行统一编号及标识。编号采用工装拼音缩写GZ+数字序号。如SCOOP气密性试验工装编号为：GZ001。标识要求标识在工装明显处，并且要求标识清晰，牢固不易磨损。模具/工装存放管理：模具部对所有已验证的模具/工装进行统一标示编号，存放。模具/工装存放无特殊情况的一并存放在模具存放区。并建立相应的《模具/工装台帐》。对于验收合格的模具/工装，分类摆放，涂油防锈、整齐清洁，防止磕碰，保证精度。对于验收完成的模具，应在使用时做好动态履历卡，根据模具的使用状态，更新动态履历卡。模具/工装维修当生产使用过程中出现模具/工装的维修问题，应对模具进行维修处理。维修

【精品】注塑模具设计流程

塑料模具设计流程一、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下： ⑴经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。 ⑵塑料制件说明书或技术要求。 ⑶生产产量。 ⑷塑料制件样品。通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具. 二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。 ⑴消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是

什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度,有无涂装、电镀、胶接、钻孔等后加工。选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差,能否成型出合乎要求的塑料制件来。此外，还要了解塑料的塑化及成型工艺参数。 ⑵消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当,能否落实。成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。三、确定成型方法采用直压法、铸压法还是注射法。四、选择成型设备根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。例如对于注射机来说,在规格方面应当了解以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等,具体见相关参数。

工装模具控制程序

浙江巨跃齿轮有限公司
文件编号版本号 A/0
JY-QP-007 页次
工装控制程序
发布日期
2016 年 6 月 17 日
程序文件工装控制程序
浙江巨跃齿轮有限公司发布
编制：吴华睦 2016 年 6 月 17 日

浙江巨跃齿轮有限公司
文件编号版本号 A/0
JY-QP-007 页次
工装控制程序
发布日期
2016 年 6 月 17 日
工装控制程序
龟形图过程识别：
过程区分过程关联图
顾客导向过程
管理过程
支持过程
使用什么方式？（材料/设备/装置）
由谁进行？（能力/技能/知识/培训）
制造、检定设备；设计软件
工装/模具设计人员、维护人员、检定人员
输入要求是什么？工装的制造申请单、以往的制造经验、物料、工装以往的履历、顾客的更改要求、内部不良升高、顾客反馈信息、顾客退货； PFMEA、控制计划
过程名称
输出（要交付的是什么？）
工装/具管理过程
完好工装；工装的检验记录
如何做？（方法/程序/技术）
使用的关键准则是什么？（测量/评估）
工装控制程序
工装完好率
1

浙江巨跃齿轮有限公司
文件编号版本号 A/0
JY-QP-007 页次
工装控制程序
发布日期
2016 年 6 月 17 日
1.目的本程序控制工艺装备对零部件加工和装配的影响因素，确保满足产品技术要求。 2.范围本程序适用于公司产品的工艺装备控制管理。 3.引用文件 XXXXXXX 4.术语和定义工装：即工艺装备。产品制造过程中所用的各种工具总称。其中包括：刀具、夹具、模具、量检具，辅具、磨具等。专用工装：仅适用于某一特定产品的工装。通用工装：可用标准模块组合的工装。 5. 职责 5．1 5．2 5．3 5．4 工装部负责工装设计、制作、维修等工作的统一管理。技术部负责提供工装设计所需的零部件技术资料。品质部负责工装的检测和验收，并提供相关检测报告。生产部负责工装的正确使用和维护保养；负责在工装验证过程中提供设备、操
作人员，并对工装使用状况提出改善意见。 5．5 采购部负责工装、标准件的外部采购和工装零部件的委外加工。
6. 工作流程和内容 6．1 工装需求 6．1．1 新产品工装需求由技术部负责提出并列出工装需求明细，报总经理批准。属于自制工装，工装部负责工装设计及制造。属于外购工装，技术部负责提供零部件技术资料。由采购部安排采购。 6．1．2 生产过程中因生产量增加、工艺改进等原因，有需求增加、改进工装的，由生产部提出工装需求，报技术、品质、工装部审核。可以自行制造的，由工装部负责工装设计制造。不能自行设计制造的，由采购部从外采购。 6．2 工装的制造与采购
2

工装夹具管理规定

1、目的 1.1、规范工装夹具（以下统称工装）的申请、制作、管理、领取、使用、保养维护及报废过程，有效地控制工装的制作成本； 1.2、提高工装的利用率，使工装处于良好控制状态，以满足开发和生产的需要。 2、适用范围 2.1、适用于全公司所有工装夹具的管理。 3、职责 3.1、使用部门：负责正在使用工装的日常保养、维修和保管，工装申请以及验收； 3.2、新产品研发小组/工装夹具组（以下统称工模组）：负责部门工装的可行性和估价分析，工装制作和外协申请，使用状态的巡视，维修、存放和报废的确认； 4、管理流程 5、执行办法 5.1、工装的申请 5.1.1、新品试产前各生产所需的工装，由产前准备会议直接安排于工模组制作；含：零部件的整型工装，矫正工装、检验工装与焊接工装，和加工所需工装的外协制作； 5.1.2根据计划安排，产量提高需增加工装时，由所需生产单位主管提出《工装夹具制作申请

表》，经部门主管批准后，交由工模组制作；

5.2、工装的设计、制作 5.2.1、工模组制作工装前，应根据工艺要求和实际操作，设计出合理的，工效高的工装。因任务过多或条件所限无法按时完成的或较大型的工装夹具可寻求外协单位制作。 5．3 工装的确认或验收 5.3.1、工模组依权责对加工完毕的工装进行组装调试、确认；对外协单位制作的工装进行验收。 5．4 工装的管理 541、工装制作人员应对确认0K勺工装进行编号，建立《工装夹具登记表》； 5.4.2、工装制作人员填写《工装夹具领取登记表》，将编完号的工装夹具统一到使用单位管理，同时使用单位负责人需在《工装夹具领取登记表》上签收； 5.4.3、专用设备勺随机配套工装作为设备勺附件纳入设备勺管理范围。其管理照《设备管理程序》执行。 5.4.4、使用中勺工装由各生产使用部门负责管理和保养。 5.4.5、生产使用部门发现因工装夹具异常造成产品缺陷时，通知工模组，由工装制作人员进行维修处理。 5．5 工装夹具勺使用、保养 5.5.1、工装操作人员每天应对使用中勺工装做好保养工作，保养内容包括清洁、清渣、加油、润滑、电器结构勺护理； 5.5.2使用部门对使用中勺工装，要按照规定使用，不得损坏、更改、确保工装夹具勺完整性和适用性； 5.5.4 当生产套单结束后，使用部门要及时把工装退回到存放区（工装架子）存放好，工模组并对退回勺工装夹具检测。 5．6 工装勺维修、报废处理 5.6.1使用部门将需要维修勺工装交到工模组进行维修. 5.6.2工装经多次修复后无法继续使用或加工精度达不到要求时，使用部门将工装退回工模组，由工模组进行确认，提出报废，并最终提交上级审批处理方案。 6 附录 6.1 、工装夹具制作申请表（附件一） 6.2、工装夹具领取登记表（附件二）

模具设计的详细流程

模具设计的详细流程产品的前期处理很多同学在学习的时候进入了一个学习误区（拿着一个产品就开始急急忙忙的分模）首先我们拿到一个产品后，先不要急着分模，最重要的一件事就是先检查产品结构，产品公差的修改，拔模，一些产品还会有段差的出现。当你前期处理完后那么产品的分型面，结构基本就能确定出来了，以及浇口的位置。当然这些最终还是要跟客户确认的。确认产品的不合理处有些同学可能会问，是不是我分析好了产品结构后，就可以开始设计模具了呢，答案当然是不能。要想在设计时少走弯路，修修改的话，那么一定要了解客户对模具的要求，这些是一定要达到客户要求

的。客户用来生产的注塑机的吨位及型号类型。这个确认不好，你就没法确认你模具的浇口套的入口直径以及定位圈的直径，顶出孔的大小跟位置，甚至模架的大小，模具的高度等等。你辛辛苦苦的设计好了一套好的模具结构，你也颇有成就感，可模具到了客户那里没法生产，模具大小厚度跟客户的注塑机对不上，客户是不会验收你设计好的模具，估计那时你会有种欲哭无泪的感觉。分析产品的问题点，以及产品夹线，产品材料及收缩率。不要想当然的认为ABS的塑料收缩率就一定是%，这个一定要跟客户确认好，要知道他们最终用于生产的材料是什么牌号的，有没有添加什么改性材料等等。有条件时，最好能熟知产品的装配关系以及产品的用途等等，这些信息对于将来的模具结构设计是非常有帮助的。因为了解了这些，你就知道哪些是外观面，哪些是非外观，哪些地方的拔模角度是可以随便加大的，哪些地方是不能改的。甚至包括一些产品的结构，如果你了解了产品的实际装配关系以及用途，你就知道哪些倒扣结构是可以取消或改成另外一种简单形式的。一定要牢记，做模具的过程就是把复杂问题简单化的过程。常看到一些人做了一套多么多么复杂的结构而感到骄傲自豪，我觉得那是非常得无知。因为很多产品工程师可能会由于自身

工装模具管理程序

工装模具管理程序 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】

工装/模具管理程序受控标记修订履历：

1、目的规定工装/模具设计、选用、制造、验收、使用维护、更换等管理过程，确保工装/模具符合产品要求及适用的法律法规的要求。 2、范围

本办法规定了本公司工装/模具的管理规则和使用规则；本标准适用于本公司所有外购、外协和自制的工装/模具。本办法适用于本公司工装/模具管理部门、技术部、品质部、生产部、采购部及相关部门。 3、定义工装——用于装配和制造过程的夹具、检具、工具、刀具、辅具、盛具等的总称。模具——专指用于注塑塑料制品的注塑模具和板金冲压模具。外协工装/模具——是指自制工装/模具的部分加工工序委外加工或由我公司负责工装/模具设计，委外单位根据图纸资料制造，我方根据设计资料验收。外购工装/模具——工装/模具设计和制造均委外，我方只负责验收符合产品要求的合格工装/模具。 4、职责技术工程部——负责产品结构图纸相关资料和规格书提供，以及工装/模具的验收确认。工装模具组——负责自制工装/模具的设计、选用、制作和自检，以及外协或外购工装/模具的总装和工艺验收。品质部——负责工装的尺寸检验，关键工装/模具的定期校检，并负责样品的外观、尺寸检测及功能试验。采购部——负责工装/模具的采购或外协加工控制，并负责接受组织工装/模具验收过程的相关事宜。制造部——负责工装/模具的运行状况是否满足工艺和可操作性方面的验收工作和负责日常保养。工装/模具库房——统筹工装/模具的管理，包括“工装/模具库房”的管理。 5 程序

注塑模具设计的基本流程

注塑模具设计的基本流程注塑是一种工艺，是基于比如LIGA的微制造技术开发出来的，当然还有很多其他方法。那么注塑模具的设计流程是什么呢?下面跟一起来看看吧! LIGA工艺就是先生产出一个注塑所需要的模型，也就是俗称的"模子"，然后将液态塑料灌注在模具中，最后在分离出来，形成最终所需要的产品。比如一些塑料玩具，产品太多了。当接到客户的CASE之后，首先，要了解清楚客户的要求(如：产品的外观要求，结构上的要求，或其它的一些特殊要求)，与客户进行沟通;接下来，就要开始分析要做的这个产品了，主要是检查产品的拔模及肉厚，对一些柱位及肋位进行防缩水处理(这些很必要，可以减少以后开模中一些不必要的麻烦，提高你在客户心目中的地位)。模具设计(以下以Pro/E进行模仁3D设计，再在二维CAD里面完成所有设计为基础)的具体流程如下： 1.对产品进行排位(这将决定模具的大小，在这里要考虑的东西太多了，主要的还是靠设计师的经验及公司的要求); 2.对产品加上收缩率(缩水); 3.确定模仁的大小; 4.开始做分模面，这里考的就是真功夫了，不仅3D要用得好，模具结构更是重中之重;

5.分模面做好，就可以把模具分开了，前后模、镶件、斜顶、行位，都可以在这边分好; 6.接下来做的就是流道了，这个关系到公司生产的成本及产品的质量，设计时要慎重; 7.下面就是冷却水路的布置、镙丝的放置及顶针的排列(如果是用EMX设计，那么这里只要做基准点就可以); 8.如果是用CAD设计，一般做完以上工作就可以把它转成平面图，直接放入模胚再在CAD里面设计。 9.模仁图有了，就开始模胚上的设计。首先，以模仁的大小及结构，定出模胚的大小及形式(如大水口、细水口等);然后，用模具外挂调出适用的模胚，装入模仁(注意：图层的控制及颜色的控制，以便在后面出散件图时能更快，更易识别); 10.把水路引到模胚上，还有镙丝，再来画上弹弓、垃圾钉、顶棍孔，在主视图上做这些的同时，要在剖面图上表达出来。当然还有顶针，别忘了这里把唧嘴也给画上。如果是细水口的话就忙了，水口拉针、拉杆、开闭器都要在这里设计好，如果有行位的模具，应先设计好行位; 11.接下来就是撑头、锁模片以及撬模坑; 12.简单一点的模具做到这里也就差不多了(只是说结构图)，接下来就开始标数，这也是检查设计正确性的重要一环;

模具设计及制作流程及管理办法

模具设计与制作作业流程及管理办法 1.目的：建立本公司的模具设计及制作程序，使本公司的模具从设计、评审、制作、试样到交接各阶段有条不紊，目的在于确保模具之品质以及提升模具设计及制作效率，以满足客户要求、市场的需求和公司设计开发的要求。 2.范围：适用于新模具及改良模具的设计、制作。 3.定义： 3.1新模具：未完成设计、未移交进行首次生产时的模具统一界定为新模具。 3.2样品：按照设计开发的要求制造出来，用于验收、确认、订购等之物品。 3.3项目负责人:由研发部经理指定的对某一个开发项目总体负责的人员。 4.职责： 4.1研发部：负责新模具产品资料的提供，模具结构、模具制作进度的评审，并参与模具验收。负责统计模具开发及时率。 4.2品管部：负责模具样品的测量与检测，参与模具验收。负责统计模具验收合格率。4.3冲压车间：负责模具的试样及参与模具验收。 4.4模具部：负责模具设计、制作、修改，并协助进行模具成本分析，主导模具的评审、确认及验收。 4.5采购部：寻找合格供应商及采购模具制作所需的材料、配件。 4.6 PMC部：负责根据模具制作进度安排模具试样。 5.作业流程：本公司设计开发程序分为8个阶段：（1）模具结构设计阶段（2）模具制作阶段（3）模具验收阶段（4）模具移交阶

段各阶段内容如下： 5.1模具结构设计阶段： 5.1.1《模具开发申请单》经总经理批准后，研发部将申请单及相关技术文件及设计要求交模具部。模具部经理对申请单、技术资料、相关要求进行确认。 5.1.2经模具部经理确认可行的，指定模具设计工程师进行模具设计。模具设计工程师根据客户要求、产品图纸、设计要求设计模具结构。并出具模具结构图。 5.1.3模具设计工程师设计出模具结构图后，交模具部经理审核。经模具部经理审核的模具图纸，由模具设计工程师召集品管部、研发部进行模具结构评审。评审的结果须形成《模具评审表》，对各部门在评审过程中提出的问题，模具部须制定出改善对策进行纠正，在现在技术能力、设备等因素无法解决的，则模具部经理报总工程师进行确认。 5.1.4模具评审须对以下内容进行评审： A．可维修性； B．可检测性； C．操作的简便性； D．操作的安全性； E．是否满足客户、设计的要求等。 5.2模具制作阶段 5.2.1模具组根据经评审及确认OK的模具图纸制作《模具制作进度表》,进度表包括以下内容： A.模具制作的各阶段。 B.各阶段的评审、验证和确认活动。 C.每个阶段的任务、责任人、进度要求。 D.物料采购的进度。

模具设计流程详细讲解

模具设计流程详解在成为公司的模具设计学徒后第一件要做的事情就是要了解本部门的工作流程，同时把部门其他同事出的图纸仔细阅读，看他们是怎么做的，他们出的图都表达了一些什么内容。先是模仿，再是理解。要主动问同事，不要怕吃闭门羹，因为有的人不一定肯教，他可能觉得没有教你的必要，但是你不问，很少或者几乎没有人会主动去教你东西。当有帮其他同事出散件图的机会的时候更加应该抓住机会向其请教，他让你出散件图一是给你练手的机会，二是减轻他的工作。当然最开始肯定是一些相对简单且不是很重要的零件，不要害怕出错。现在说UG转图，以UG6.0为例，其他版本大同小异。接到任务，如果有比较多的零件，先将每个零件分好层，一个零件一个层。比如有10个零件，你分别将其放入1~10层，UG层的名字为1~256阿拉伯数字。再进入制图模式，默认快捷键crtl+shift+d。投影前设置好视图首选项，将线形以及虚实线以及光顺线的颜色设置好。再新建图纸(new sheet)，弹出的对话框，可以设置图纸的大小，有标准图纸尺寸可以选择，也可以自定义尺寸大小。接下来是图纸名称，

默认即可。图纸单位，默认是毫米；最下面是投影角法，根据公司标准选择，一般情况下应当为第三视角，这些属性设置一次后，以后可以不需要再次设置，当然图纸大小可能会在有所差异。图纸大小的更改也可以在任何时候根据需要进行设置调整，如果仅仅是想将图从3D里面转成CAD格式的话，是不需要讲究太多东西的。现在转第一个零件，将其他层关闭，只显示要转图的那个零件，点“基本视图”图标按钮，投影三视图，一般是俯视图、主视图、右视图或者左视图这三个视图，虚线显示出来。再投影一个3D斜轴测图，可以让钳工看到这个零件加工出来大概是什么外形。第一个零件的视图投影完毕后转下一个，打开层管理器（CRTL+L）将上一个零件所在的层关闭，将下一个零件所在的层设置可见属性。同样进行投影操作依次完毕后，依次点菜单“文件”——“导出”——“2D转换”，进入2D转换设置弹出的对话框，转换的格式一般选dwg格式，文件的保存路径自行选定，设置妥当后一路确定就可以了。在进行转图操作的时候，很多初学的盆友很容易错误地进入菜单“文件”——“导出”——“DXF/DWG……”进行转图操作，结果每次发现导出来的是一个3D视图。

工装模具管理程序(完整)

1 目的建立工装、模具管理体系，控制工装、模具质量，确保工装、模具得到有效控制。 2 适用范围适用于本公司汽车用电机、电器产品正常生产所需工装、模具的管理。 3 职责 3．1 生产部负责工装、模具的管理工作，负责工装、模具的采购或并建立工装模具台帐； 3．2 工模部负责工装、模具的设计与制造，由总经理批准设计； 3．3 质检部负责工装、模具入厂、完工验收、验证； 3．4 生产车间负责工装、模具的制造或采购申请及使用保养。 4 程序内容 4．1 工装、模具的设计与制造 4．1．1生产车间根据生产需要填写《工装、模具制造申请表》交生产厂长，经总经理批准后生产部组织实施。 4．1．2工模部根据产品的质量特性及工艺要求设计工装、模具图纸，总经理批准。 4．1．3生产部根据经总经理批准的图纸和要求组织工模车间加工或委外加工并对委外加工单位进行控制，根据《分供方选择和评定控制程序》纳入合格分供方控制。 4．2 工装、模具的入库 4．2．1工装、模具入库时必须附相关部门检查合格后填写并会签的《模具验收单》及样品一件并编号,建立《模具管理台帐》,如模具属顾客提供还需加注顾客名称缩写； 4．2．2 自制模具须由质检部按图纸全尺寸测量, 填报《模具验收单》后方可入库； 4．2．3 维修后的模具在入库前需经检验合格后方可入库并在《模具进出库及维修记录表》上签名确认； 4．2．4 所有模具在仓库和生产现场放置时须注明状态标识（如合格、待验、待修、报废、封存等）4．3 模具的领用 4．3．1正常生产的模具由生产部下达生产通知后，由使用车间到仓库领取并登记；

4．3．2模具需修理，工模车间按工模部确定的修模方案安排进行修理，修理合格后由生产部人员领出并登记。 4．4模具保管 4．4．1模具使用时须将首件样品放置在生产现场，入库前须做好防锈处理及相应的检查； 4．4．2保持库房清洁，干燥通风，不允许有腐蚀气体或液体和其它污染放入； 4．4．3模具入库，保管员应登记入帐进行管理； 4．5 模具的报废由使用部门填写《模具报废单》提出申请，经总经理批准后，保管员及时封存该付模具，生产部在相应台帐上登记并负责保管； 4．6 模具使用过程如因相关尺寸不便于测量检验，可由专职检验员/模具设计员等相关人员，采用对该模具生产的产品进行验证确认，确认合格后方可进行批量生产； 4．7 根据模具使用频次、磨损情况、重要程度，由工模部制定模具维修计划并组织维修，维修完成后按4.2.2要求进行验收。 4．8 模具使用完毕后由操作人员负责清洁、润滑保养，防止模具损坏和减少磨损。 5 相关文件 6 记录表格 6．1 《工装、模具制造申请表》 6．2 《模具验收单》 6．3 《模具进出库及维修记录表》 6．4 《模具管理台帐》 6．5 《模具报废单》编制：审批：批准：

模具设计工作流程

模具设计工作流程一. 接受模具设计任务，分析产品。一般顾客会有产品的3D图档和2D图档，了解是否需要滑块，斜顶，或者其它特殊结构。产品的工艺性，尺寸精度等技术要求。有些客户还有模具任务说明（Tool specification），了解产品材料，模具穴数，生产使用的机器吨位（控制模具大小）。二. 做DFM分析开始做DFM，跟顾客确定产品分模线位置，进胶口位置；是否需要滑块，斜顶；分析拔模角是否足够，是否需要增加拔模角；分析产品料厚；确定刻字，日期章位置等信息；初步表示出顶针位置，大小；结合模具设计提供产品改进建议等。发给顾客确认。三. 开始模具图设计结合产品3D和DFM，，做分型面，分出前后模仁；溶入相对的客户要求，设计滑块，斜顶结构；流道进胶系统；创建冷却水路系统；创建顶出系统；确定模仁大小，模胚大小；整理资料发给热流道公司设计热流道。增加拔模角；调整重要尺寸公差。结合后续工艺优化3D，零件刻字，模具刻字等。四. 设计评审，完成模具3D图设计后，进行内部初步评审，根据评审结果更新模图，然后发给顾客评审。收到顾客设计评审意见，修改模图.跟进顾客意见，直到修改到位，通过顾客正式批核。五. 订料模具设计图通过顾客正式批核后，即开始出材料清单（bom表），给采购部门订购模仁材料，周边配件材料，标准配件等。同时订购模架，热流道。六.出零件加工图标数，出零件2D加工图，装配图，交给现场钳工安排加工。通知编程部门开始准备相应的CNC程序和电极。七. 跟进现场加工结合现场加工情况，解决加工中遇到的问题，优化设计。八. 模具试模试模后，根据试模的结果对模具进行调整和优化。

注塑模具的设计过程

注塑模具的设计过程注塑模具的设计过程注塑模具是一种生产塑胶制品的工具;也是赋予塑胶制品完整结构和精确尺寸的工具。下面yjbys为大家分享的是注塑模具的设计过程，仅供参考! 一.浇注系统的组成普通的流道系统(Runner System)，也称作浇道系统，或是浇注系统，是熔融塑料自射出机射嘴(Nozzle)到模穴的必经通道。流道系统包括主流道(Primary Runner)、分流道(Sub-Runner)以及浇口(Gate)等。 1.主流道也称作主浇道、注道(Sprue)或竖浇道，是指自射出机射嘴与模具主流道衬套接触的部分起算，至分流道为止的流道。此部分是熔融塑料进入模具后最先流经的部分。 2.分流道也称作分浇道或次浇道。随模具设计，可再区分为第一分流道(First Runner)以及第二分流道(Secondary Runner)。分流道是主流道至浇口间的过渡区域，能使熔融塑料的流向获得平缓转换;对于多模穴模具，同时具有均匀分配塑料到各模穴的功能。 3.浇口也称为进料口，是分流道和模穴间的狭小通口，也是最为短小肉薄的部分。其作用在于利用紧缩流动面而使塑料达到加速的效果，高剪切率可使塑料流动性良好(由于塑料的切变致稀特性);黏滞加热的升温效果也有提升料温、降低黏度的作用。在成型完毕后，浇口最先固化封口，有防止塑料回流，以及避免模穴压力下降过快，使成型品产生收缩凹陷的功能。成型后，则方便剪除，以分离流道系统及塑件。 4.冷料井

也称作冷料穴。目的'在于储存补集充填初始阶段较冷的塑料波前，防止冷料直接进入模穴，影响充填品质或堵塞浇口。冷料井通常设置在主流道末端，当分流道长度较长时，在末端也应开设冷料井。二.浇注系统设计的基本原则 1.模穴布置(Cavity Layout)的考虑 1)尽量采用平衡式布置(Balances Layout); 2)模穴布置与浇口开设力求对称，以防止模具受力不均产生偏载，而发生撑模溢料的问题; 3)模穴布置尽可能紧凑，以缩小模具尺寸。 2.流动导引的考虑 1)能顺利地引导熔融塑料填满模穴，不产生涡流，且能顺利排气; 2)尽量避免塑料熔胶正面冲击直径较小的型芯和金属嵌件，以防止型芯位移(Core Shift)或变形。 3.热量散失及压力降的考虑 1)热量损耗及压力降越小越好; 2)流程要短; 3)流道截面积要够大;

模具设计和开发控制程序

模具设计和开发控制程序? 1.目的为了规范设计和开发策划、评审、验证、确认、更改及记录管理等工作，使设计和开发达到预期的目的，特拟定本程序。2.范围适合本公司所有新产品设计开发全过程的管理工作。 3.权责 3.1业务部 3.1.1负责同客户沟通及顾客对产品要求信息的取得； 3.1.2新产品设计开发需求的提出； 3.1.3新产品设计开发、客户端文件和资料的提供； 3.1.4?产品确认阶段，送样予客户承认并追踪确认问题及结果。 3.2技术部设计课 3.2.1负责产品和模具图纸设计工作。 3.2.2负责设计和开发工作的策划，主导评审、验证及出样的最终判定。3.2.3制作相应技术文件，标准。依期完成设计和开发工作。 3.3技术部生技课 3.3.1?负责产品试样，试产所需夹治检具设计，制作。 3.3.2协助新产品样品试做。

3.3.3负责试产过程跟进，问题点汇总。 3.4技术部工模课:负责模具制作，维修，修改及试模确认。 3.5采购课：负责外发加工及物料的采购与进度跟进。 3.6PMC：负责试产物料之备料及试产，量产计划之排期。 3.7注塑课，冲压课：负责零件试模，试产，打样，模具报修。 3.8制造课：负责产品组装及人员安排。 3.9品质部:负责产品性能检验测试。 3.10?文控：负责相关工程资料新版发行，旧版回收。 4.定义： 4.1设计：参考相关资料，样品或概念，将产品的计划，设想，通过电脑软件转化为视觉形式传达出来的过程。 4.2开发：实现设计结果，使之形成实物产品的过程。 4.3评审：为确定产品开发达到规定目标的适应性，充分性和有效性所进行的评议和审查活动。 4.4验证：通过客观的测量，测试，分析，对产品是否达到预期目标的认定过程和结果，对产品进行耐久性测试以确认产品是否达到规格要求。

工装模具控制程序范文(16949)

工装模具控制程序范文（16949） TS16949 certification program file sample, tooling control program ( isots16949) 1目的和适用范围 1Purpose and scope 1.1为了使工装、模具充分满足产品质量保证和生产能力的需求,特制定本程序。 1.1in order to make the fixture, mold products fully meet quality assurance and production capacity needs, establish the procedure. 1.2本程序规定了公司正常生产所需工装/板、模具的设计、制造、验收、使用、标识、保管、保养、返修直至报废全过程的管理控制。 1.2the provisions of this procedure the normal production equipment required / plate, mold design, manufacturing, inspection, use, maintenance, repair, identification, storage until scrapped the management of whole process control. 1.3本程序适用于公司生产所需的各类工装模具。 1.3this procedure is applicable to the company needed for the production of various types of tooling. 2引用文件 2reference documents 2.1《技术文件和资料控制程序》、 2.1" technical document and data control procedure",

工装、模具管理程序

1、目的规定工装/模具设计、选用、制造、验收、使用维护、更换等管理过程，确保工装/模具符合产品要求及适用的法律法规的要求。 2、范围本办法规定了本公司工装/模具的管理规则和使用规则；本标准适用于本公司所有外购、外协和自制的工装/模具。本办法适用于本公司工装/模具管理部门、技术部、品质部、生产部、采购部及相关部门。 3、定义工装——用于装配和制造过程的夹具、检具、工具、刀具、辅具、盛具等的总称。模具——专指用于注塑塑料制品的注塑模具和五金模具及泡棉模具。外协工装/模具——是指自制工装/模具的部分加工工序委外加工或由我公司负责工装/模具设计，委外单位根据图纸资料制造，我方根据设计资料验收。外购工装/模具——工装/模具设计和制造均委外，我方只负责验收符合产品要求的合格工装/模具。 4、职责 4.1 技术工程部——负责产品结构图纸相关资料和规格书提供，以及工装/模具的验收确认。 4.2 工装模具组——负责自制工装/模具的设计、选用、制作和自检，以及外协或外购工装/模具的总装和工艺验收。 4.3 品质部——负责工装的尺寸检验，关键工装/模具的定期校检，并负责样品的外观、尺寸检测及功能试验。 4.4 采购部——负责工装/模具的采购或外协加工控制，并负责接受组织工装/模具验收过程的相关事宜。 4.5生产部——负责工装/模具的运行状况是否满足工艺和可操作性方面的验收工作和负责日常保养。 4.6工装/模具库房——统筹工装/模具的管理。 5 程序

7.1《工装/模具采购/外协申请单》7.2《工装/模具验收跟踪报告》 7.3《工装/模具借出和归还记录表》7.4《工装/模具检查记录表》 7.5《易损工装/模具更换计划》 7.6《工装/模具维修报告单》 7.7《工装/模具/检具校验报告》7.8《工装/模具改进申请单》

检具和工装[公司工装、模具、夹具、检具管理办法]

检具和工装[公司工装、模具、夹具、检具管理办法] 加强公司各环节工装、模具、夹具、检具的管理，保证工模夹具、检具的正常使用，确保生产顺利有序进行，防止工模具等乱投、随便处置及遗失等引起的资金浪费，特制定本管理办法。二、范围适用于销售开发公司、制造部、质管部、金工车间各环节投制、使用的工装、模具、夹具、检具的管理。三、职责 1、开发科负责全新开发的成套工装、模具、夹具、检具或派生产品所需的零星散件的投制及验收。 2、制造部负责所有工装、模具、夹具的使用、标识、保管、台帐登记及盘存工作（包括外单位投制的本公司使用的工模夹具，下同）。 3、质管部负责所有检具的使用、标识、保管、台帐登记及盘存工作（包括外单位投制的本公司使用的检具，下同）。 4、金工车间负责严格按照图纸要求制作工装、模具、夹具、检具及零星件，未经设计者允许不得随意更改图纸。 5、财务科负责对本单位投制的价值在1000元以上的工装、模具、夹具、检具建立台帐帐簿进行管理，对外单位投制的所有工模夹具、检具建立帐簿进行管理。四、程序（一）、台帐建立 1、制造部、质管部分别对所有工装、模具、夹具及检具建立台帐，台帐具体内容包括产品名称、代号、价值、付数、设计人、共

用标识、投入使用日期、损坏报废日期、使用期限，对新制作的工装、模具、夹具、检具应及时上帐，并将更新台帐发送到网上，便于各部门查阅及了解。前期台帐的完善工作于三月十五日前完成。 2、财务科根据制造部、质管部完善的台帐，建立单位价值在 1000元以上的工装、模具、夹具、检具的初始台帐帐簿。本项工作于三月二十日前完成。新增工装、模具、夹具、检具根据金工车间出具的“移交清单”上帐。（二）、工装、模具、夹具、检具的标识制造部、质管部负责分别对所有工装、模具、夹具、检具进行挂牌标识，标识牌上注明产品名称、代号、投入使用日期。（三）、工装、模具、夹具、检具的投制（四）、工装、模具、夹具、检具的移交及验收 1、工装、模具、夹具、检具制作完毕后，金工车间出具移交清单一式三联，其中一联交使用部门作台帐登记依据，一联交财务部财务科作台帐登记依据，另一联金工车间留底。清单内容包括产品名称、代号、数量、金额、完工日期、技术状态确认（开发科确认）、使用部门领用（制造部或质管部签字确认）、财务部金工价格管理员员签字确认。 2、新作模具的验证：原则上由技术部门和制造部门相关人员在试模现场验证，特殊情况也可由金工车间提供合格的试模样件；工装及检具的验证：金工车间务必提供其检测数据合格单，按样件调试的检具或工装，其状态必须经开发科或质管部相关技术人员确认。 3、新制作的工模、夹具等务必确保使用部门在正常使用情况下，其生产数量达到20000件，如没达到规定生产数量之前，新制作的工模夹具返修费用由金工车间承担。（五）、工装、模具、夹具、检具的使用保管

工装夹具管理程序

1. 目的制定本程序,确保公司生产所需之工装夹具管理有所依据。 2. 适用范围本程序适用于公司生产所用之工装夹具管理。 3. 定义:无 4. 职责 4.1 使用部门提出工装夹具申请单并负责验收与日常管理。 4.2 工程部负责工装夹具制作与维修及客供工装夹具验收。 5. 作业程序 5.1 工装夹具制作申请 5.1.1 相关部门因生产需要在以下情形下提出工装夹具制作申请: ①新产品投产时； ②工艺更新或订单增加需扩大产能时； ③原有工装夹具损坏不可再用时。 5.1.2 需求部门填写《工装治具需求申请》,说明申请理由、用途及需要时间，经部门经理审核后转工程部设计制作。 5.2 工装夹具设计/制作 5.2.1 工程部相关人员负责工装夹具设计,并与需求部门就设计方案达成一致, 由工程部经理批准后进行加工制作。 5.2.2 制作人员根据资料填写《材料请购单》进行工装夹具制作。 5.2.3 对于难度较大之公司无法自制工装夹具,可由需求部门提供资料,工程部填写《工装夹具委外申请单》,经总经理核准后委外加工。 5.3 工装夹具验收 5.3.1 工装夹具制成后,工程部对其尺寸、外形进行检查，并会同生产技术人员，品管人员进行验收鉴定。必要时，应实际应用产品加工，以检验产品加工后之规格是否符合要求。 5.3.2 验收合格之工装夹具,由工程部将其编号并在其适当位置贴标签标识后填写《工装夹具验收报告》；如验收不合格时，应将工装夹具退回制作部门或客户重新制作或修改。

5.3.3 工装夹具编号方法: 5.4 工装夹具使用 5.4.1 使用部门领用新工装夹具时,应于《工装夹具清单》中签收,并指定专人将工装夹具分类保管。 5.4.2 作业员按规定领用工装夹具并在直属主管指导下正确操作。使用过程中，作业员不得故意损坏工装夹具，如发现有损坏、变形等异常时，应立即停止生产并报告主管后通知工程技术人员处理。 5.4.3 每批产品加工完后,作业员应将工装夹具交直属主管检查,并协助管理人员做好维护保养工作后置于指定地点。 5.5 工装夹具维修 5.5.1 如工装夹具出现损坏、变形不能使用或需改良时，使用部门填写《工装夹具维护申请单》，经生产部经理核准后，将工装夹具交工程部维修或改造。 5.5.2 维修、改造后的工装夹具投入使用时，工程部会同生产部进行验收鉴定，并将维修、改造内容记录于《工装夹具清单》。 5.6 工装夹具报废 5.6.1 如因精度降低、磨损而不能修复或无修复价值时，或因产品停产、工艺变更及设计变更等导致原工装夹具不适用又不能转作他用时，由使用部门填写《工装夹具报废申请单》，经工程部确认并提出处理意见。 5.6.2 工程部负责处理报废之工装夹具,并回收可利用之零部件或材料,同时于《工装夹具清单》中注销其编号、资料等内容。 6. 相关文件:无 7. 记录表单 7.1《工装夹具需求申请》 7.2《工装夹具委外申请单》
