含电动机电路的计算专题练习
班级姓名成绩
1．“220V、5．5kW”的电动机，线圈电阻为0．4Ω，它在正常工作时的电流为__ _ ___A，1s 钟内产生的热量是__ ____J，1s内有___ ___J的电能转化为机械能。
2．一个直流电动机所加电压为U，电流为 I，线圈内阻为 R，当它工作时，下述说法中错误的是（）
A 电动机的输出功率为U2／R
B 电动机的发热功率为I2R
C 电动机的输出功率为IU- I2R
D 电动机的功率可写作IU= I2R= U2／R
3．一台电阻为2Ω的电动机，接在110V电路中工作时，通过电动机的电流为10A，则这台电动机消耗的电功率为______ ，发热功率为______ ，转化成机械功率为______ ，电动机的效率为______。4．如图电路中，电阻R = 2Ω，电动机内阻r = 4Ω，电压U AB = 60 V，电
压表示数为50V，则电动机消耗的电功率为，电动机输出的
机械功率为（电动机机械损耗不计）。
5．一只电炉的电阻丝和一台电动机线圈电阻相同，都为 R。设通过它们的
电流相同（电动机正常运转），则在相同的时间内，下述说法中不正确的是（）：A．电炉和电动机产生的电热相等
B．电动机消耗的功率大于电炉消耗的功率
C．电炉两端电压小于电动机两端电压
D．电炉和电动机两端电压相等
6.一台电动机的输出功率是10kW，这表明该电动机工作时( ).
(A)每秒消耗10kw电能(B)每秒对外做10kw功
(C)每秒消耗10kJ电能(D)每秒对外做10kJ功
7.一台电动机的电阻为4Ω，在220V的额定电压下运行时，发热消耗的电功率为400W.若电动机工作5min，则电流做功_____ ___J.
8.电动机的线圈阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法中正确的是( ).
(A)电动机消耗的电能为UIt (B)电动机消耗的电能为I2Rt
(C)电动机线圈产生的热量为I2Rt (D)电动机线圈产生的热量为U2t/R
9. 某一用直流电动机提升重物的装置，如图所示，重物的质量m=50千克，电路的电压是110伏，不计各处磨擦，当电动机以V=0.9m/s的恒定速度向上提升重物时，电路中的电流强度I=5安，由此可知，电动机线圈的电阻R= 欧（g取10m/s2）
10.有一个直流电动机，把它接入0.2伏电压的电路中，电机不转，测得流过
电动机的电流是0.4安；若把电动机接入2.0伏电压的电路中，电动机正常
工作，工作电流是1.0安，求电动机正常工作时的输出功率多大？如果在电
动机正常工作时，转子突然被卡住，电动机的发热功率多大？
11.如图所示，有一台提升重物用的直流电动机M ，线圈的内阻为r =0.60Ω，与电动机串联的定值电阻阻值为R =10Ω，电路的路端为U =160V ．图中理想电压表的示数为110V ．求：⑴通过电动机的电流I 是多大？⑵电动机的输入功率P 是多大？⑶电动机的机械功率P /是多大？
12．将电池、小灯泡、电动机、滑线变阻器组成串联电路，其中电池电动势E= 14V, 内阻 r =1Ω, 小
灯泡标有“2V 、4W ”, 电动机内阻r ＇=0.5Ω, 当变阻器阻值为1Ω时, 电灯和电动机均为正常工作, 求: (1) 电动机两端的电压(2) 电动机输出的机械功率 (3) 电路消耗的总功率
13．规格为“8V 、4W ”的小灯泡与小型直流电动机（其线圈内阻为r 0=0.4Ω）并联后，接至电动势为10V ，内电阻r=0.5Ω的电源上，小灯泡恰好正常发光，求：
（1） 通过小灯泡的电流I L 和电源的内电压U ’。
（2） 电路中的总电流I 和通过电动机D 的电流I D 。
（3）电动机的输入功率P ，发热功率P 热和电动机的输出功率P 出。
14．如图所示，电源的电动势E =110V ，电阻R 1=21Ω，电动机绕组的电阻R 0=0.5Ω，电键S 1始终闭合。
当电键S 2断开时，电阻R 1的电功率是525W ；当电键S 2闭合时，电阻R 1的电功率是336W ，求
（1）电源的内电阻；（2）当电键S 2闭合时流过电源的电流和电动机
的输出的功率。
V
M U=160V R
三相电机的电流计算公式 如果一台排风扇是三相电机，它的标签上只写了电压380V，功率是4KW，还有转速，那么怎么计算它的电流呢？ 公式是什么呢 A=KW/（1.732*0.38*COS) COS=功率因数 第 2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定： 一、符合下列情况之一时，应为一级负荷： 1．中断供电将造成人身伤亡时。 2．中断供电将在政治、经济上造成重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。 3．中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经
常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。 在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。 二、符合下列情况之一时，应为二级负荷： 1．中断供电将在政治、经济上造成较大损失时。例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。 2．中断供电将影响重要用电单位的正常工作。例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。 三、不属于一级和二级负荷者应为三级负荷。 第2.0.2条一级负荷的供电电源应符合下列规定： 一、一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。 二、一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。 第2.0.3条下列电源可作为应急电源：
含电动机电路分析（计算题） 1．如图所示，电源电动势E ＝8 V ，内电阻为r ＝0.5 Ω，“3 V ，3 W”的灯泡L 与电动机M 串联接在电源上，灯泡刚好正常发光，电动机刚好正常工作，电动机的线圈电阻R 0＝1.5 Ω.求： （1）通过电动机的电流； （2）电动机的机械效率。 1、解析（1）A R U I L L 1== （2）电动机两端的电压 U = E －Ir －U L = 4V 电动机消耗的电功率 P= UI = 4W 电动机的输出功率 P 出= P －I 2R 0 = 2.5W 电动机的机械效率 %100?=P P 出η= 62.5% 2．如图所示，电路中的电阻R ＝10 Ω，电动机的线圈电阻r ＝1 Ω，加在电路两端的电压U ＝100 V ．已知电流表读数为30 A ，则通过电动机线圈的电流为多少？电动机输出功率为多少？ 2、解析 R 中的电流I 1＝U R ＝10 A ， 电动机中的电流I 2＝I －I 1＝20 A ， 输入功率P ＝I 2U ＝2×103 W ， 电热功率P 热＝I 2r 2＝400 W ， 输出功率P 出＝P －P 热＝1 600 W. 3．如图所示，电源的电动势E ＝7.5 V ，内阻r ＝1.0 Ω，定值电阻R 2＝12 Ω，电动机M 的线圈的电阻R ＝0.50 Ω．闭合开关S ，电动机转动稳定后，电压表的示数U 1＝4 V ，电阻R 2消耗的电功率P 2＝3.0 W ．求电动机转动稳定后： （1）电路的路端电压. （2）通过电动机的电流． 3、解：（1）路端电压等于R 2两端的电压，由R U P 2 =得 V .06 V 120.3222=?===R P U U （2）电源的电动势E = U 2＋Ir ， 由此得干路电流 A 5.1 A 0 .10.65.72=-=-= r U E I 通过R 2的电流A 5.0 A 120.6222===R U I 通过电动机的电流I 1 = I －I 2 =（1.5-0.5）A=1.0 A
含电动机电路的计算专题练习 班级姓名成绩 1．“220V、5．5kW”的电动机，线圈电阻为0．4Ω，它在正常工作时的电流为__ _ ___A，1s 钟内产生的热量是__ ____J，1s内有___ ___J的电能转化为机械能。 2．一个直流电动机所加电压为U，电流为 I，线圈内阻为 R，当它工作时，下述说法中错误的是（） A 电动机的输出功率为U2／R B 电动机的发热功率为I2R C 电动机的输出功率为IU- I2R D 电动机的功率可写作IU= I2R= U2／R 3．一台电阻为2Ω的电动机，接在110V电路中工作时，通过电动机的电流为10A，则这台电动机消耗的电功率为______ ，发热功率为______ ，转化成机械功率为______ ，电动机的效率为______。4．如图电路中，电阻R = 2Ω，电动机内阻r = 4Ω，电压U AB = 60 V，电 压表示数为50V，则电动机消耗的电功率为，电动机输出的 机械功率为（电动机机械损耗不计）。 5．一只电炉的电阻丝和一台电动机线圈电阻相同，都为 R。设通过它们的 电流相同（电动机正常运转），则在相同的时间内，下述说法中不正确的是（）：A．电炉和电动机产生的电热相等 B．电动机消耗的功率大于电炉消耗的功率 C．电炉两端电压小于电动机两端电压 D．电炉和电动机两端电压相等 6.一台电动机的输出功率是10kW，这表明该电动机工作时( ). (A)每秒消耗10kw电能(B)每秒对外做10kw功 (C)每秒消耗10kJ电能(D)每秒对外做10kJ功 7.一台电动机的电阻为4Ω，在220V的额定电压下运行时，发热消耗的电功率为400W.若电动机工作5min，则电流做功_____ ___J. 8.电动机的线圈阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法中正确的是( ). (A)电动机消耗的电能为UIt (B)电动机消耗的电能为I2Rt (C)电动机线圈产生的热量为I2Rt (D)电动机线圈产生的热量为U2t/R 9. 某一用直流电动机提升重物的装置，如图所示，重物的质量m=50千克，电路的电压是110伏，不计各处磨擦，当电动机以V=0.9m/s的恒定速度向上提升重物时，电路中的电流强度I=5安，由此可知，电动机线圈的电阻R= 欧（g取10m/s2） 10.有一个直流电动机，把它接入0.2伏电压的电路中，电机不转，测得流过 电动机的电流是0.4安；若把电动机接入2.0伏电压的电路中，电动机正常 工作，工作电流是1.0安，求电动机正常工作时的输出功率多大？如果在电 动机正常工作时，转子突然被卡住，电动机的发热功率多大？
电机电流计算： 对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流 当电机星接时：线电流＝相电流；线电压＝根号3相电压。三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏 当电机角接时：线电流＝根号3相电流；线电压＝相电压。绕组是直接接380的，导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号三UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 极对数与扭矩的关系 n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。所以在选用电机时，考虑负载需要多大的起动扭距。 异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。 直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。 扭矩公式 T=9550*P输出功率/N转速 导线电阻计算公式： 铜线的电阻率ρ＝0.0172， R＝ρ×L/S (L＝导线长度，单位：米，S＝导线截面，单位：m㎡) 磁通量的计算公式： B为磁感应强度,S为面积。已知高斯磁场定律为：Φ=BS 磁场强度的计算公式：H = N × I / Le 式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。 磁感应强度计算公式：B = Φ/ (N × Ae)B=F/IL u磁导率 pi=3.14 B=uI/2R 式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。 感应电动势 1)E＝nΔΦ/Δt（普适公式）｛法拉第电磁感应定律，E：感应电动势(V)，n：感应线圈匝数，ΔΦ/Δt:磁通量的变化率｝ 磁通量变化率=磁通量变化量/时间磁通量变化量=变化后的磁通量-变化前的磁通量 2)E＝BLV垂(切割磁感线运动)｛L:有效长度(m)｝ 3)Em＝nBSω（交流发电机最大的感应电动势）｛Em:感应电动势峰值｝ 4)E＝BL2ω/2（导体一端固定以ω旋转切割）｛ω:角速度(rad/s)，V:速度(m/s)｝
电机的启动电流怎么算 [ 标签：电机, 启动电流]ㄨ只④我不配2011-06-01 08:43 满意答案好评率：100% 电动机启动冲击电流，与负载性质（恒转矩、恒功率、通风机类）和启动方式（直接启动、自藕降压启动、星三角、延边三角、频敏变阻、变频启动）有关。 通常，以星三角启动380/3交流异步电动机为例，可以这样估算： 110KW电动机，额定工作电流约200A（也可以按功率的2倍估算）， 直接启动时，电流按6倍额定电流估算，约1200A； 星三角启动时，启动电流为直接启动方式时的1/3，则为400A。 200KW电动机的断路器开关额定电流选多大 三相异步电机额定电流的估算： 额电电压～660V I≈ ～380V I≈2P ～220V I≈ P-电动机额定功率KW 主开关电流选择:主开关额定电流=设备额定电流(分支额定电流总和)*～ 既(200*2)*=520A选型时选600A
11千瓦电动机启动热过载电流是多少 11千瓦电动机启动热过载电流是多少 匿名提问 2009-08-24 09:54:43 发布 工程学术 2个回答 oncsqufpi| 2009-08-24 09:54:53 有0人认为这个回答不错 | 有0人认为这个回答没有帮助 根据用电设备的功率，算出总功率以后，I=P/U按公式后在乘的系数~！
如果比较麻烦的话就是一个千瓦2个安培的电流~！是最通用的，里面包括了抛出的电流容量。1KW=2A 选择电缆也有方法 按电流计算，下面给出的比较简单的选择算法以铝芯线为计算项目 十下五：百上二：二五三五四三界，七零九五两倍半～！这个是口诀 十平方毫米以下的BLV线电流可以承载线径的五倍～！ 一百平方毫米以上的BLV线电流承载线径的二倍。 25mm2和35mm2的BLV电流承载在4倍和3倍的分割线。 70mm2和95mm2的电流容量是线径的倍。 除此内容以外，有铜芯线的按照铝线的升级倍数来算，也就是说BV－10mm2按照BLV-16mm2的电流来算其他的也如此 导线在穿塑料管或是PVC管，算出的电流要乘上的系数 导线在穿钢管的情况下，计算的电流在乘上 导线在高温的场所通过，计算的电流结果在乘上 如果导线在以上三种情况都有的话先乘在乘或者直接打到也可以
三相异步电动机的工作原理及控制电路 三相异步电动机和其他电动机想比较，具有结构简单，制造方便、运行可靠、价格低廉等一系列优点，因此应用广泛。 三相异步电动机的原理和结构 一、三相异步电动机的工作原理 （一）、三相交流电机的旋转磁场 1、旋转磁场的产生：三相交流电通给三相定子绕组（三个线圈彼此互隔1200分布在 定子铁心内圆的圆周上） 经过画图分析不同时间产生的磁场的位置，发现旋转磁场，并找出其特点 2、旋转磁场的特点：大小不变，以一个转速向某一个方向旋转，这个转速把它命名 为旋转磁场的同步转速n1 n1=60 f / p （f为电源频率；p为磁极对数） 3、思考：如何改变旋转磁场的方向 方法：任意调换三相电源中的任意两根相线（交换两根相线即改变了三相电源的相序，从而可以改变旋转磁场的方向） （二）、三相异步电动机的工作原理 1、分析工作原理：三相电通给定子绕组，产生旋转磁场，静止的转子相对于旋转磁场有一个相对的切割磁力线的运动，产生感应电动势，产生感应电流，转子绕组上有了电流，在磁场中会受到电磁力的作用，形成电磁转矩T，驱动转子旋转起来，实现了电能转换成机械能的目的。 2、体会“三相异步电动机”名称的由来： “三相”：三相电通入三相定子绕组 “异步”：不同步，肉眼看不见的旋转磁场转速n1 和看到的转子转速n2大小不同（方向相同），且n1 >n2
“电动机”：最终实现了电能转换成机械能 3、简化模型： 在三相异步电动机的工作原理中：给定子绕组通电，然后转子绕组通过电磁感应产生电，这一点与变压器相似（一次侧通电，二次侧感应出电），所以经常为了分析的方便将三相异步电动机的结构比作变压器，如右图： 4、思考：如何改变转子旋转的方向 方法：通过任意调换两相电流的相序，改变旋转磁场的方向，就改变了转子的旋转方向 5、转差率 S=（n 1-n ）/n 1 转子从静止开始运行，转差率S 是从1趋向于0（但不能等于0，0含电动机电路的计算(学生用)(无答案)

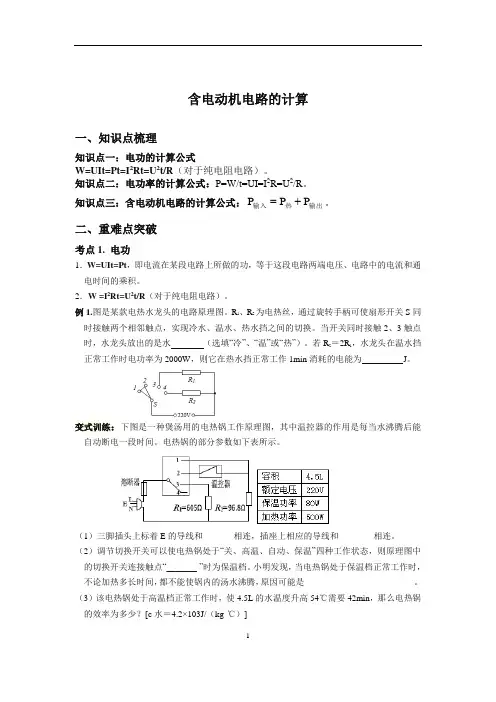

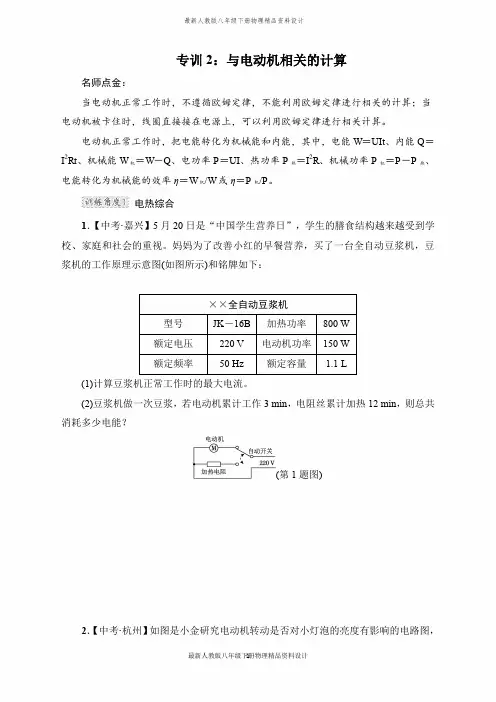

含电动机电路的计算 一、知识点梳理 知识点一：电功的计算公式 W=UIt=Pt=I 2Rt=U 2t/R （对于纯电阻电路）。 知识点二：电功率的计算公式：P=W/t=UI=I 2R=U 2/R 。 知识点三：含电动机电路的计算公式：P P P =+输入热输出。 二、重难点突破 考点1. 电功 1．W=UIt=Pt ，即电流在某段电路上所做的功，等于这段电路两端电压、电路中的电流和通电时间的乘积。 2．W =I 2Rt=U 2t/R （对于纯电阻电路）。 例1.图是某款电热水龙头的电路原理图。R 1、R 2为电热丝，通过旋转手柄可使扇形开关S 同 时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关同时接触2、3触点 变式训练：下图是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间。电热锅的部分参数如下表所示。 （1）三脚插头上标着E 的导线和_______相连，插座上相应的导线和________相连。 （2）调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“_______ ”时为保温档。小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是________________________ 。 （3）该电热锅处于高温档正常工作时，使4.5L 的水温度升高54℃需要42min ，那么电热锅的效率为多少？[c 水＝4.2×103J/（kg·℃）]
