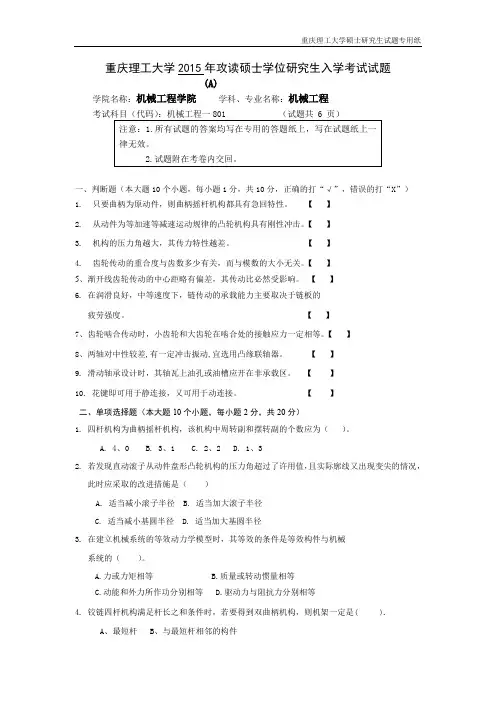

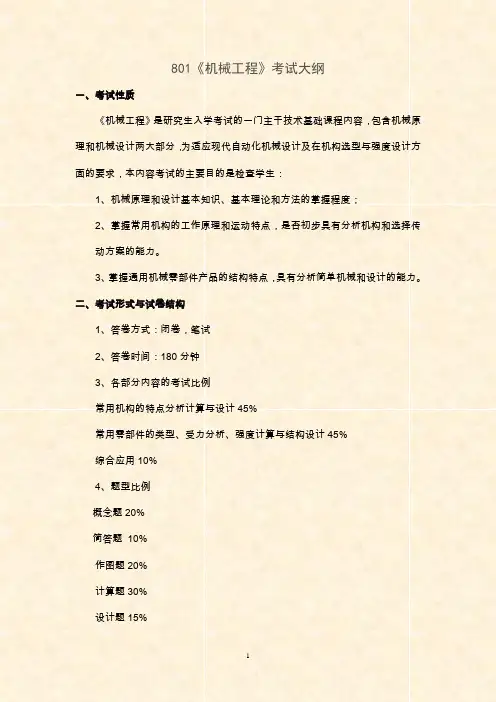

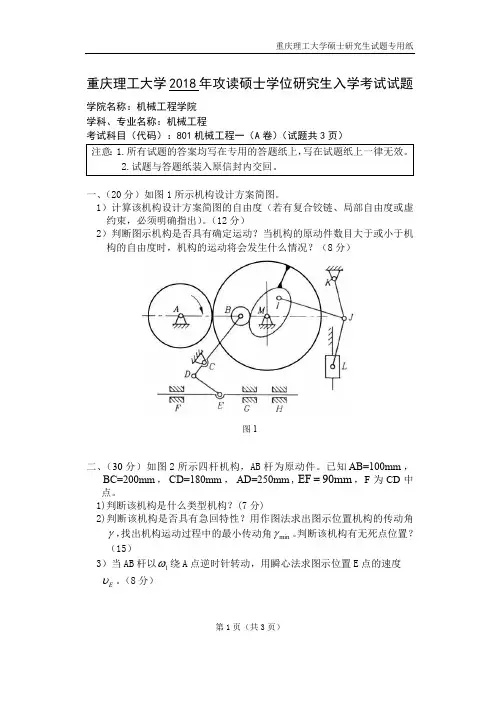

2015年重庆理工大学801机械工程一（含机械原理、机械设计）考研真题
机械设计复习题 一、填空题（每题2分，共20分） 1. 按防松的原理分类，螺纹联接的防松方法可分为防松、防松和永久防松三大类。 2. 齿轮轮齿的失效形式有。 3. 螺纹适用于联接，螺纹适用于传动。 4. 蜗杆头数Z1越大，蜗杆的升角越_____________，蜗杆传动效率越___________。 5. 滚子链传动主要失效形式 有。 6. 键联接的类型可分为和等。 7. 有弹性元件的绕性联轴器有和等。 8. 为带传动在工作时，带中的最大应力σmax=____________________________。 9. 滚动轴承6208的类型为；内径为mm。 10. 受横向载荷的螺栓联接用普通螺栓时螺栓受___________应力，改用铰制孔螺栓时螺栓受_______________应力。 1.滑动轴承的常见失效形式是和。 2.用于连接的螺纹要求, 用于传动的螺纹要求。 3.带传动在工作时，带中的最大应力σmax出现在处，其值为。 4.普通平键的剖面尺寸b×h是根据由国家标准确定，而键的长度根据确定。 5.为减轻链传动的多边形效应，应减小，增大。 6.若齿轮传递的功率增加一倍而转速不变，则齿面接触应力是原来的_____倍；齿根弯曲应力是原来的________倍。 7.普通螺栓连接受横向载荷作用，联接的失效形式是和。 8.滚动轴承6208的类型名称为，内径d =__________毫米。 9.既承受转矩又承受扭矩的轴称为；其最小轴径由确定。 常用的挠性联轴器有和等。 二、简答题（每题5分，共20分） 1. 何谓机械零件的强度? 何谓机械零件的刚度？ 2. 试分析比较滑动轴承和滚动轴承特点。 3. 试说明带传动的失效形式。 4. 试说明闭式齿轮传动的设计准则(原则)。 1.齿轮传动常见的失效形式有哪几种？闭式硬齿面齿轮传动的设计准则是什么？
一机构结构 二平面连杆机构及其分析设计 三凸轮机构及其设计 四论析及其设计 六机构的动力学 1-1答案：a)自由度数为３。约束掉３个移动，保留３个转动自由度，为３级运动副。 b) 自由度数为３。约束掉１个移动、２个转动，保留２个移动，１个转动自由度，为３级运动副。 c) 自由度数为1。约束掉2个移动、3个转动，保留1个移动自由度，为5级运动副。 d) 自由度数为1。约束掉3个移动、２个转动，保留１个转动自由度，为5级运动副。 e) 自由度数为2。约束掉2个移动、２个转动，保留1个移动，１个转动自由度，为4级运动副。 1-1答案：a)自由度数为３。约束掉３个移动，保留３个转动自由度，为３级运动副。 b) 自由度数为３。约束掉１个移动、２个转动，保留２个移动，１个转动自由度，为３级运动副。 c) 自由度数为1。约束掉2个移动、3个转动，保留1个移动自由度，为5级运动副。 d) 自由度数为1。约束掉3个移动、２个转动，保留１个转动自由度，为5级运动副。
e) 自由度数为2。约束掉2个移动、２个转动，保留1个移 动，１个转动自由度，为4级运动副。 1- 2答案：a)其结构的自由度Ｆ＝３×８－２×１０－２＝２或Ｆ＝３×９－２×１１－１＝２。机构运动简图： b)自由度Ｆ＝３×５－２×７＝１。机构运动简图：
c)自由度Ｆ＝３×６－２×４＝１。机构运动简图： d)自由度Ｆ＝３×５－２×７＝１。机构运动简图：
1-3答案：∵Ｆ＝１,Ｎ＝１０ ∴单链数Ｐ＝３Ｎ／２－（Ｆ＋３）／２＝１３ 闭环数k＝Ｐ＋１－Ｎ＝４ 由Ｐ３３页公式１－１３a可得： Ｎ３＋２Ｎ４＋Ｎ５＝６ Ｎ２＋Ｎ３＋Ｎ４＋Ｎ５＝１０ 由上式可得自由度Ｆ＝1 的１０杆单链运动链的基本方案如下：运动链闭合回运动副２元素３元素４元素５元素
