宝丰SGI-500KTL逆变器保护定值单 型号SGI-500KTL 厂家：江苏宝丰新能源科技有限公司 保护名称 保护定值 脱扣时间 保护方式及恢复时间 直流软过压 ≥DC950V 0.05s 自动脱开电网，逆变器停机并报警，故障消失自动恢复，连续3次，需重新上电。直流欠压 ≤DC420V 0.05s 自动脱开电网，逆变器待机。 直流输入过流 ≥1250A 0.05S 自动脱开电网，逆变器停机并报警，故障消失自动恢复，连续五次，需要重新上电交流输出过流 ≥1200A
0.05S 自动脱开电网，逆变器停机并报警，故障消失自动恢复，连续五次，需要重新上电交流电压过压 ≥172V（相电压） 0.05S 自动脱开电网，逆变器停机并报警，电网恢复正常，20S后自动恢复并网 交流电压欠压 ≤132V（相电压） 0.05S 自动脱开电网，逆变器停机并报警，电网恢复正常，20S后自动恢复并网 交流电压过频 ≥50.5Hz 0.05S 自动脱开电网，逆变器停机并报警，电网恢复正常，20S后自动恢复并网 交流电压欠频 ≤48Hz 0.05S 自动脱开电网，逆变器停机并报警，电网恢复正常，20S后自动恢复并网 交流电压缺相 电网缺相
0.05S 自动脱开电网，逆变器停机并报警，电网恢复正常，20S后自动恢复并网 散热器过温保护 ≥95℃ 0.05S 当散热器温度≥90℃，进行温度降载，散热器温度≥95℃，逆变器停机并报警；当散热器温度≤40，逆变器自动恢复并网 三相电流不平衡 ≥100A（三相最大差值） 0.05S 自动脱开电网，逆变器停机并报警，20s后逆变器重启，连续五次，需要重新上电 交流直流分量 ≥5A 0.05S 自动脱开电网，逆变器停机并报警，20s后逆变器重启，连续五次，需要重新上电 电抗温控开关 ≥160℃ 0.05S 自动脱开电网，逆变器停机并报警，20s后逆变器重启，连续五次，需要重新上电 网流过载

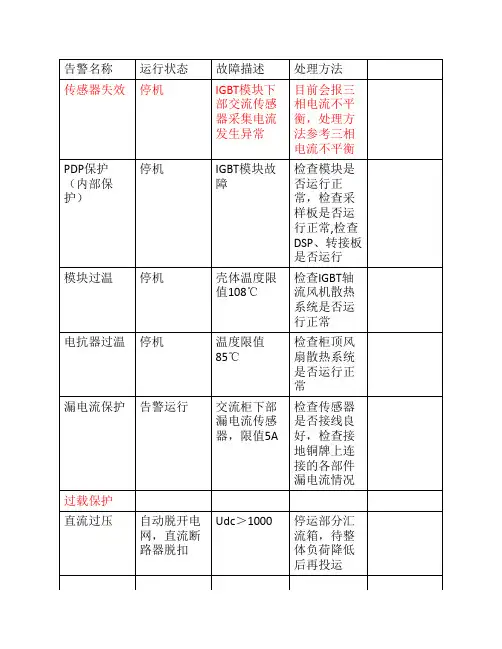

用户指南 KHF系列1~3KVA 并联逆变器 （资料版本V1.0） 深圳市科奥信电源技术有限公司
Shenzhen Keaoxin PowerSupply Technology Co.,Ltd. 本手册为1~3KVA功率等级的KHF逆变器提供必要的安装，操作和维护技术信息。请务必在操作KHF机器之前阅读此手册，并请妥善保手册予备用。手册分为两个部分： 第一部分—KHF逆变器介绍这部分介绍单相逆变器KHF系列，包括系统概述、内部组成、选型描述，及系统规格。 第二部分—典型应用此部分分别介绍单机系统、单相并机系统、三相并机组合系统的说明及配置第三部分—安装和操作此部分介绍KHF逆变器的安装和操作信息，包括系统的总的描述，其组成部分，及其功能，指示控制器的功能描述；以及在正常、应急和维护操作条件下的操作顺序。 声明：由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。如需查询产品的更新情况，请联系厂商。
目录 第一部分 KHF逆变器介绍 (1) 1.1简述 (1) 1.2产品命名方法 (1) 1.3产品机型特性 (1) 1.4主要技术参数 (2) 1.5前面板控制 (3) 1.5.1逆变器的前面板 (3) 1.5.2数字化LCD （液晶）显示 (4) 1. 6 后面板控制 (5) 1.7 机械规格 (7) 1.7.1重量 (7) 1.7.2结构尺寸 (7) 1.8 环境条件 (9) 1.8.1工作温度 (9) 1.8.2非工作温度 (9) 1.8.3工作湿度 (9) 1.8.4运行高度 (9) 1.8.5噪声 (9) 1.8.6冷却 (9) 第二部分...典型应用 (10) 2.1单机系统 (10) 2.1.1系统说明 (10) 2.1.2系统配置 (10) 2.2单相并机系统 (11) 2.2.1系统说明 (11) 2.2.2系统配置 (12) 2.3三相组合系统 (13) 2.3.1系统说明 (13) 2.3.2系统配置 (14) 第三部分...安装说明及操作. (15) 3.0 简介 (15) 3.1接收 (15) 3.2储存 (15) 3.3安装前准备 (15) 3.4安装 (15) 3.4.1 位置选择 (15) 3.4.2环境温度 (15) 3.4.3冷却 (15) 3.4.4固定和线的位置选择 (15) 3.4.5接地 (15) 3.4.6逆变器连接 (16) 3.5逆变器运行 (16)
工频纯正弦波逆变器 说明书
目录 目录 (2) 一．特点 (3) 二．面板说明 (4) 三．技术参数 (5) 四．安装 (6) 1．连接示意图 (6) 2．使用导线平方数 (6) 3．安装指南 (7) 4．远程控制安装 (7) 五．蓄电池类型选择 (8) 六．工作原理 (9) 1．充电阶段解释 (9) 2．充电曲线图 (9) 七．使用说明 (10) 八．应用领域 (10) 1．家庭娱乐 (10) 2．家庭设备 (11) 3．办公设备 (11) 4．照明设备 (12) 九．状态指示及故障对照表 (12)
一．特点 ●安静，高效率运作 ●前面板LED指示灯和可调开关选择器 ●可选设置铅酸电池，胶体电池，或玻璃纤维隔板（AGM）电池 ●70A自动三阶段充电（大电流充电，吸收，和浮充） ●快速开关（栅板到电池和电池栅板）的备用电源 ●较低的闲置电流（小于1瓦）能和发动机一致,在没有负载情况下 节约能源. ●在极端环境条件下具有持久的寿命 ●高负载能力可以承担比较大的负载,在过载情况下能稳定处理电 路板形涂层可以保护他们免遭腐蚀及提高使用寿命和可靠性 ●持久的粉末涂层，耐腐蚀钢底盘,具有防水功能 ●保护功能: a)过电压和低电压保护 b)高温保护 c)自动过载保护 d)短路保护
二． 面板说明 正面面板 交流输出端面板 市电输入零线 市电输入火线 机器输出地线 市电输入地线 机器输出零线 机器输出火线 远程指示灯
三． 技术参数 输入波形 正弦波(实用工具或发电机) 标称输入电压 120V 230V 低压跳闸 90V ±4% 184V/154V ±4% 低压重启 100V ±4% 194V/164V ±4% 高压跳闸 140V ±4% 253V ±4% 高压重启 135V ±4% 243V ±4% 交流最大输入电压 150V 270V 额定输入频率 50Hz/60Hz(自动检测) 低频跳闸 47Hz-50Hz, 57Hz-60Hz 高频跳闸 55Hz-50Hz, 65Hz-60Hz 输出波形 与输入波形相同（旁路模式） 过载保护 断路器 短路保护 断路器 转换开关额定值 30安培/40安培 在线转换式转换效率 95%以上 线传输时间 10ms (标准) 旁路无电池连接 是 旁路最大电流 30安/40安 旁路过载电流 35安/45安（报警） 逆变器规格/输出 输出波形 纯正弦波 持续输出功率 1000W 2000W 3000W 4000W 5000W 6000W 持续输出功率 1000V A 2000V A 3000V A 4000V A 5000V A 6000V A 功率因数 0.9-1.0 输出电压调节 ±10% rms 输出频率 50Hz ±0.3Hz 60Hz ±0.3Hz 额定效率 大于88% 峰值额定值 3000 6000 9000 12000 15000 18000 短路保护 是 ， 故障后十秒 接蓄电池端面板 直流输入负极 直流输入正极
逆变器常见故障及处理方法在采用DC600V供电系统的旅客列车上每节车厢都设置一台三相逆变器将机车供给的DC600V的直流电逆变为380V/50HZ三相交流电给客车空调以及其它一些三相用电设备供电。 逆变器设两台互为独立的热备逆变器单元（硬卧车、行李车为一台无热备），逆变器容量：2*35KV A逆变器+隔离变压器（高寒车及餐车为15KV A、非高寒车为5KV A），当某一台逆变器发生故障造成停止输出时，另一台逆变器可通过转换向两路负载供电，以确保客车用电设备的正常工作。 一、逆变器的操作要求： 为了确保逆变器的可靠工作，必须按照逆变器的操作规程进行操作。上电的时候，先给110V控制电然后再给600V 的大电；断电的时候先断600V的大电，再断110V控制电，即遵行先弱电、后强电，先轻载，再重载的操作原则。为了确保检修人员和设备的安全，逆变器的检修必须在断电五分钟后进行。 一、逆变器常见故障的处理 1.正常工作时，逆变器报代码为“OO”，输入欠压时报 “O2”，除此之外，出现其它代码均为故障状态。 2.如果逆变器报“O5”，断开负载，看能否正常工作，如 正常，检查负载是否有问题，如仍有“O5”故障，则
更换驱动板或控制板，如仍有问题，更换输出电流传感器LT208。如减载后两路都报“O5”故障，是负载有问题，检查负载。 3.如果逆变器报“O7”，空载情况下，如果复位后能重启， 检查负载是否有问题（短路、断路、绝缘不良）。如果不能进行重启，车上四合一电气柜显示屏直接报“O7”，打开相关逆变单元的散热器，检查IGBT是否完好，如IGBT完好，则驱动板故障，更换驱动板。 4.如果逆变器报“OC”，用万用表测量熔断器，如果坏， 更换熔断器，然后，打开对应单元的散热器，测量IGBT 是否有损坏，有损坏则进行更换，同时检查驱动板是否正常，有问题更换。 5.如果逆变器报“OE”，检查相应单元的接触器触头和触 点是否异常，检查散热器箱内左侧的电源板插头是否有松动，如果接触器触头有粘连现象，要检查散热器上的IGBT是否有问题，同时检查驱动板。如都正常，测量相应单元的固态继电器，有问题则更换相应单元箱的固态继电器。 6.如果逆变器报“FE”，打开相应散热器，检查控制板是 否工作，不工作，更换控制板。 7.另外，还有三种故障现象，表现为逆变器上传的代码为 “OO”，但仍为故障的状态：第一种为逆Ⅰ或逆Ⅱ无输
车载逆变器用户手册 1、简介 感谢您购买HUASYN系列的逆变器。为了您能舒适、安全的使用本产品，请仔细阅读本说明书，说明书中包含关于本产品的重要信息，请保留此说明书以供以后参考。 HUASYN系列逆变器拥有您所期待的的卓越品质，无论你接在汽车点烟器插孔，还是接在电瓶上，都能直接转换为交流电。它可广泛用于各类家用电器上，让您在商务工作、驾车旅游、停电应急的时候，给您源源不断的动力。 2、产品特性 采用专用智能IC控制逆变器产品，具有非常完善的保护功能和指示功能。采用优质的双面线路板及电子元件，保证产品的高质量，高性能。转换效率高、小巧轻便、适用范围广的特点。 产品示意图： 75W 100W 150W 200W 300W 500W 3、使用说明 a：使用环境 基于安全和性能的考虑，HUASYN系列产品应该在以下环境下使用： 干燥：不能浸水或淋雨
阴凉：环境温度应该在0℃到40℃之间 通风：保持壳体上方5CM内无异物，其它端面通风良好，确认风扇不会在工作过程中不会发生阻塞或障碍(适用于有带风扇的产品)，以便防止出现通风不良的情况。 b：操作方法 1、确定所使用的电器功率应小于所使用的逆变器的额定输出功率。 2、当使用设备输出功率小于200W时，将逆变器开关置于关闭位置，然后雪茄头紧密地插入车内点烟器插口，确保雪茄头良好接触。 3、当使用设备输出功率大于200W时，必须通过鳄鱼夹线使用，引线的太阳端子接至逆变器接线柱，颜色应该匹配，引线端为红色的接逆变器上的红色接线柱，引线端为黑色的接逆变器的黑色接线柱；另外一端的鳄鱼夹连接所使用过的电瓶，红色鳄鱼夹接“+”级,黑色鳄鱼夹接“﹣”级)。 4、输入端接好后，打开开关，逆变器指示灯将发亮，表示已经有交流电输出，逆变器便可以开始正常工作。 5、将需要使用的电器插入的逆变器的输出端AC插座或USB接口充电，根据你所使用的设备选择。 6、开启你的电器开关，HUASYN逆变器便可以给你带来源源不断的交流电能。 4、产品规格
1、逆变器屏幕没有显示 故障分析：没有直流输入，逆变器LCD是由直流供电的。 可能原因： （1）组件电压不够。逆变器工作电压是100V到500V，低于100V时，逆变器不工作。组件电压和太阳能辐照度有关。 （2）PV输入端子接反，PV端子有正负两极，要互相对应，不能和别的组串接反。 （3）直流开关没有合上。 （4）组件串联时，某一个接头没有接好。 （5）有一组件短路，造成其它组串也不能工作。 解决办法： 用万用表电压档测量逆变器直流输入电压。电压正常时，总电压是各组件电压之和。如果没有电压，依次检测直流开关，接线端子，电缆接头，组件等是否正常。如果有多路组件，要分开单独接入测试。 如果逆变器是使用一段时间，没有发现原因，则是逆变器硬件电路发生故障，需要联系售后。 2、逆变器不并网 故障分析：逆变器和电网没有连接。 可能原因： （1）交流开关没有合上。 （2）逆变器交流输出端子没有接上。 （3）接线时，把逆变器输出接线端子上排松动了。 解决办法：用万用表电压档测量逆变器交流输出电压，在正常情况下，输出端子应该有220V或者380V电压，如果没有，依次检测接线端子是否有松动，交流开关是否闭合，漏电保护开关是否断开。 3、PV过压 故障分析：直流电压过高报警。 可能原因：组件串联数量过多，造成电压超过逆变器的电压。 解决办法：因为组件的温度特性，温度越低，电压越高。单相组串式逆变器输入电压范围是100-500V，建议组串后电压在350-400V之间，三相组串式逆变器输入电压范围是250-800V，建议组串后电压在600-650V之间。在这个电压区间，逆变器效率较高，早晚辐照度低时也可发电，但又不至于电压超出逆变器电压上限，引起报警而停机。 4、隔离故障 故障分析：光伏系统对地绝缘电阻小于2兆欧。 可能原因：太阳能组件，接线盒，直流电缆，逆变器，交流电缆，接线端子等地方有电线对地短路或者绝缘层破坏。PV接线端子和交流接线外壳松动，导致进水。 解决办法：断开电网，逆变器，依次检查各部件电线对地的电阻，找出问题点，并更换。 5、漏电流故障 故障分析：漏电流太大。 解决办法：取下PV阵列输入端，然后检查外围的AC电网。直流端和交流端全部断开，让逆变器停电30分钟以上，如果自己能恢复就继续使用，如果不能恢复，联系售后技术工程师。 6、电网错误
浅谈光伏发电系统用逆变器的基本知识 逆变器的概念 通常，把将交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。 现代逆变技术是研究逆变电路理论和应用的一门科学技术。它是建立在工业电子技术、半导体器件技术、现代控制技术、现代电力电子技术、半导体变流技术、脉宽调制（ＰＷＭ）技术等学科基础之上的一门实用技术。它主要包括半导体功率集成器件及其应用、逆变电路和逆变控制技术３大部分。 逆变器的分类 逆变器的种类很多，可按照不同的方法进行分类。 １．按逆变器输出交流电能的频率分，可分为工频逆变器、中频逆器和高频逆变器。工频逆变器的频率为５０～６０Ｈｚ的逆变器；中频逆变器的频率一般为４００Ｈｚ到十几ｋＨｚ；高频逆变器的频率一般为十几ｋＨｚ到ＭＨｚ。 ２．按逆变器输出的相数分，可分为单相逆变器、三相逆变器和多相逆变器。３．按照逆变器输出电能的去向分，可分为有源逆变器和无源逆变器。凡将逆变器输出的电能向工业电网输送的逆变器，称为有源逆变器；凡将逆变器输出的电能输向某种用电负载的逆变器称为无源逆变器。 ４．按逆变器主电路的形式分，可分为单端式逆变器，推挽式逆变器、半桥式逆变器和全桥式逆变器。 ５．按逆变器主开关器件的类型分，可分为晶闸管逆变器、晶体管逆变器、场效应逆变器和绝缘栅双极晶体管（ＩＧＢＴ）逆变器等。又可将其归纳为“半控型”逆
变器和“全控制”逆变器两大类。前者，不具备自关断能力，元器件在导通后即失去控制作用，故称之为“半控型”普通晶闸管即属于这一类；后者，则具有自关断能力，即无器件的导通和关断均可由控制极加以控制，故称之为“全控型”，电力场效应晶体管和绝缘栅双权晶体管（ＩＧＢＴ）等均属于这一类。 ６．按直流电源分，可分为电压源型逆变器（ＶＳＩ）和电流源型逆变器（ＣＳＩ）。前者，直流电压近于恒定，输出电压为交变方波；后者，直流电流近于恒定，输也电流为交变方波。 ７．按逆变器输出电压或电流的波形分，可分为正弦波输出逆变器和非正弦波输出逆变器。 ８．按逆变器控制方式分，可分为调频式（ＰＦＭ）逆变器和调脉宽式（ＰＷＭ）逆变器。 ９．按逆变器开关电路工作方式分，可分为谐振式逆变器，定频硬开关式逆变器和定频软开关式逆变器。 １０．按逆变器换流方式分，可分为负载换流式逆变器和自换流式逆变器。 逆变器的基本结构 逆变器的直接功能是将直流电能变换成为交流电能 逆变装置的核心，是逆变开关电路，简称为逆变电路。 该电路通过电力电子开关的导通与关断，来完成逆变的功能。电力电子开关器件的通断，需要一定的驱动脉冲，这些脉冲可能通过改变一个电压信号来调节。产生和调节脉冲的电路。通常称为控制电路或控制回路。逆变装置的基本结构，除上述的逆变电路和控制电路外，还有保护电路、输出电路、输入电路、输出电路等，如图２所示。 逆变器的工作原理。
