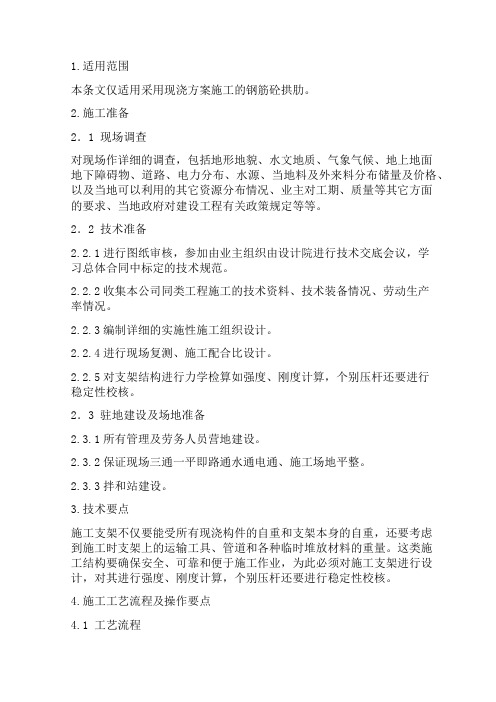

大跨度拱桥中有支架施工方法浅析摘要：本文详细介绍了大跨度拱桥的有支架施工适用条件及特点、常用施工设备、施工工艺等。并结合某拱桥的满堂支架施工就其应用做了进一步说明。希望对同类桥型的施工可以提供可借鉴的参考价值。
关键词：拱桥；有支架施工；施工工艺；满堂支架
一、概述
支架施工法从一定程度上讲是缆索吊装法、转体施工法的实现基础，缆索吊装法施工中必不可少的塔架和转体施工中的组拼支架都可以是支架施工中的拱架在其应用过程中的变形和具体应用。有支架施工又叫拱架施工，在过去石拱桥的施工过程中多被采用，即在支架上实现拱肋结构的组拼安装。支架施工方法在中小跨径、不通航或通航要求不高、水深较浅、桥跨方向无结构障碍的桥梁建设中应用较多。
1.1支架施工适用条件及特点
有支架施工法通常在拱肋离地面不高、桥下无水或水位不深、施工条件较好的情况下采用。这种方法的优点是：拱肋分段长度不大，无需大型吊装设备；横斜撑容易安装；拱轴线形容易控制。不足之处是：拱肋接头较多，焊接工作量大，工期较长；对桥下地形、地基等条件要求较高。
支架基础必须稳固，承重后应能保持均匀沉降且下沉量不得超过设计范围。如施工期间可能被流水冲刷或为松软土质时，需采用
现浇钢筋混凝土拱桥 一、工程概况 九通大桥是长富大道工程的一部分，桥梁设计起点为K1+020，本桥平面位于直线上。桥梁全长25m、分为3联，其中跨河道主桥采用7×8（或6）米跨径的上承式钢筋混凝土板拱。全桥下部结构采用旋挖桩基础，主桥桥墩基础采用φ1200mm的旋挖桩，矩形承台（承台高度为1.8米。 桥梁横断面为双向6车道，两侧设置人行道，标准断面总宽度42米：2×（6.0米人行道+15.0米机动车道+0.5米防撞护栏+3米中空带），桥面铺装为12cm厚的沥青混凝土。 二、编制依据 (1)、合同文件； (2)、施工设计图纸； (3)、国家、交通部、建设部、省现行施工规及相关文件； (4)、现场实际情况及施工条件； (5)、我公司积累的成熟技术、科技成果、施工工艺及同类工程的施工经验。 三、主要工程数量 主拱圈采用钢筋混凝土板拱，截面高2.87m、宽8m，采用C35混凝土，一个主拱圈混凝土理论数量24,5m3，全桥1个主拱圈、2个副拱圈，共计63.7m3. 四、现浇拱桥施工方案 （1）、基底处理 1、地基处理 根据桥位处水文地质情况，河道地下水位较低，且基本上为淤泥质粉质粘土层，因此承台开挖需要采取钢板桩并采取防水措施。 现浇拱桥在施工过程中荷载较大，因此在搭设支架前对地基进行全面处理，首先把施工区域的淤泥、杂物及泥浆池中的泥浆清理干净，
换填砂层50cm。整体整平后再填筑30cm厚以上砂砾层，分层夯实，并做出单向横坡。处理后测试地基承载力,地基符合要求后，浇筑20cm 厚C30混凝土垫层。在混凝土浇筑完成后，要进行收面、压光、必须保证砼面的平整度。在收完面以后进行洒水，并用养护毯覆盖养护。 2、排水沟及集水坑挖设 地基围一米外两边挖设50×60cm的排水沟、100×80cm集水坑，排水沟要做防渗处理，防止雨水浸泡地基，避免地基沉陷，支架产生不均匀沉降。 （2）、支架搭设 支撑方式采用满堂式碗扣支架。碗扣支架采用WDJ式支架，架杆外径4.8cm，壁厚0.35cm，径4.1cm。支架要求钢管表面无锈、光滑、无裂纹，具有出厂合格证，所用钢材符合有关规定。根据主拱圈混凝土的重量，支架纵桥向间距0.6m，横桥向间距0.6m，横杆间距0.6m。考虑支架的整体稳定性，支架顶部及底部设置水平剪力撑，中部剪力撑设置间距小于4.8米；在支架的四周及中间的纵横向，由底到顶连续设置竖向剪力撑，其间距不大于4.5米，剪力撑斜杆与地面的夹角在45°—60°之间。 斜杆每步与立杆扣接，扣接点距碗扣节点的距离≤150mm；当出现不能与立杆扣接的情况时可采取横杆扣接，扣接点牢固。斜杆的搭接长度不小于1m，搭接处设2个扣件，两端扣件位置距端头不小于 10cm。 1、测量放样 测量人员用全站仪放样出现浇拱桥在地基上的竖向投影线，并用白灰撒上标志线，现场技术员根据投影线由中心线向两侧对称布设碗扣支架。 2、碗扣支架安装 根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆。
上承式拱桥施工方案 一、工程概况本合同段共有上承式钢筋砼拱桥4座，其一孔跨径为36.6m，桥梁全长54.08m,桥面总宽5.5m，组成：0.5m(防撞栏杆)+4.5m(行车道)+0.5m(防撞栏杆),其中K206+120为汽车天桥，桥面净宽为7m，总宽为8m;K211+400,K214+220,K218+841均为农机天桥，桥面总宽为5.5m。主体结构：基础、台身采用C20片石混凝土，桥台台帽、耳背墙、桥台搭板采用C30混凝土，上部构造及拱座采用C40砼，桥面铺装采用C30防水砼，防撞栏杆采用C30混凝土。 二、施工组织根据工程特点和工期要求，实行项目经理部、施工区、专业施工队三级管理，各工区所属天桥由其桥梁施工队负责。施工队行政和技术隶属于各施工区，总体安排和质量监督服从项目部。施工队配置专职队长、技术员、材料员和兼职安全员各一名。各施工队机械设备、工具、机具和专业技术工种配置满足施工要求，以高机械设备的利用率，缩短工期，加快进度。完成一道工序并达到标准后，再申请下道工序，依次循序推进。三、施工方案1、施工放样⑴、平面测量项目部测量组负责控制测量。当导线点与天桥间能直接通视时，用全站仪根据主导线点数据准确地放出天桥轴线控制桩。当不能通视时，应选择能与天桥通视且便于长久保存处布设支导点，在支导点成果得到监理工程师确认后，轴线控制桩的布设及放样方法同直接通视法。控制桩布置在天桥基坑开挖线外≥5m便于长期保存的地方，并用水泥混凝土加以保护，监理工程师复核签认后，作为细部放样的依据。施工队技术员负责构造物细部测量。根据测量组所交控制点，用经纬仪和钢尺在构造物台身两端沿轴线的法线方向放出细部放样控制桩，用水泥砼加固，以备基坑开挖、砼基础浇注、台身放样之用。项目部测量组应对每一构造物进行不少于四次控制测量检测，即基础砼施工前、台身砼施工前、砼拱圈浇注前及立墙施工前，检测施工技术员细部放样精度，确保天桥平面位置满足规范要求。⑵、高程测量施工临时水准点由测量组从四等水准点引入，并用水泥混凝土加以保护。临时水准点的闭合差应达到规范要求，进行总平差，并经监理工程师复核签认，作为临时基点高程。2、基坑开挖基础采用明挖扩大基础，基坑开挖范围为：底部为基础净尺寸每侧加0.5m工作道和0.3～0.5m的排水沟，上口为底部开挖对应边加H×M（H 为开挖深度，M为坡率，土边坡采用0.75～1坡率，石方为0.2～0.5坡率）。土质基坑用挖掘机配合人工开挖。开挖过程中，须加强排水，不使基坑泡水。开挖至距基底20cm时，由人工清理至设计标高。石质基坑采用松动控制爆破配合开挖，挖至设计标高后，凿出新鲜岩面，用砂浆找平。当基底基岩倾斜度大于150时，应将基底凿成多级台阶，台阶宽度不小于0.3m。开挖的土石方应堆放在基坑开挖线1m以外或运至指定位置。开挖完成后，要求地基承载力≥300KPa,基底摩擦系数≥0.3，各项指标符合要求即可进行基础砼施工。如承载力达不到设计要求，应按监理工程师批复方案处理。如基坑开挖过程中发现石芽、溶沟、溶洞等不良地质情况，应采取凿除石芽、清除换填等措施进行处理。3、基础施工⑴、模板安装及校验基础模板采用大平面钢模，模板使用前用磨光机将模板表面锈迹清除干净。为使砼表面光洁，棱角整齐，在砼浇注前模板表面应涂刷脱模剂。模板加强肋木用6×8cm或6×10cm两种，竖向中至中距80cm，横向上下端各一根，中间按1米间距加密。斜撑用木料以30～60度倾角支撑，并用缆风对拉。⑵、砼浇注混凝土采用JS500强制式搅拌机供料，在开盘前，应根据理论配合比和集料含水量计算施工配合比。集料采用称重法，施工中不得随意增减。上料顺序依次是石子、水泥、砂子。拌和时严格控制搅拌时间，保证拌和料混合均匀、颜色一致。施工过程中随时检查和校正混凝土的流动性，严格控制水灰比，不得任意增加用水量。为保证第二盘混凝土的质量，第一盘应拌制同等标号的砂浆。混凝土采用手推车运输，运输道路应平顺，防止混凝土产生离析、泌水和灰浆流失现象。在砼运输过程中造成离析或拌合时间不够的砼熟料不允许入模，应重新拌制后才能使用。砼倾落高度大于2m时应采用溜管、溜槽或串筒输送。摊铺时应注意分散倾倒时滚落于一处的骨料，靠模板
桥梁施工方案及技术措施 第一节桥梁概况 一、新建桥梁设置情况 全线设石拱桥一座，净跨径（14.72+20+14.72），桥长59.24m。 桥梁标准横断面布置为：3.5m （人行道，含0.25m栏杆宽度）+8m （车行道）+3.5m （人行道，含 0.25m栏杆宽度），总宽15m 桥面构造图 二、结构特点 i 1、总体布置 ⑴、青龙桥位于主线桩号K0+378处，平面位于曲线段内，结构形式为：净跨径（14.72+20+14.72）m三跨圆弧石拱桥。主拱圈采用等截面圆弧无铰拱，边孔净矢高3.25m,净矢跨比为1/4 ;中孔净 I ' I I ; 矢高4.5m，净矢跨比为1/4。主拱圈厚度为90cm,上侧为砌体侧墙、填料及桥面铺装。 （2）、下部结构：低桩承台，U型桥台；墩基及台基采用钻孔灌注桩群桩基础。 第二节施工流程 步骤一 1、桥梁、桥台基础及承台施工。 2、拱座施工 步骤二
1搭设支架，并预压。2、砌筑拱圈。3、桥台台身施工。4、护拱及该部分侧墙施工后填土施工至护拱 5、台顶面后合龙主拱圈。 r
步骤三 1、拱上建筑施工。 2、拆除支架 步骤四 1、桥面系及其他附属工程施工。 第三节石拱图及拱上结构的砌筑 一、概述 石拱桥是一种古老的桥型，又是一种充满生机的桥型。石拱桥因其具有外形美观，拱架测量放样应以桥台中心线和桥中心线二个方向的基准进行引测。 拱图放样： 均须先在放样台上放出拱圈大样，以确定拱块形状尺寸，拱圈分段位置，以及各杆件的位置和尺寸，大样比例采用1: 1。放样平台可选择桥台附近的空地上，三个桥孔的？的场地，场地按基石和平整。将各排拱石和辐射形缝位置用墨线划在模板上，拱孤实际长度应包括设置预拱度后拱孤的加长和墩台以及拱架施工中的允许误差。拱孤增加的长度可平均摊入各砌筑缝中，但应保持两个半跨的对称 I 和拱顶位置居中。 .r _ 11、：' / 拱圈采用M15浆砌粗石料，块石强度大于MU50外露面1:2.5砂浆勾缝。主拱圈横向宽度为12.8m, 拱圈厚度为90cm 二、拱圈施工技术 测量放样 (1) 、浇筑10cm垫层，用全站仪将桥梁轴线定出，然后轴向每120cm横向每120cm打上网 厂T '?、I1 格线，布置基础。 (2) 、采用钢管满堂支架布式拱架，制定拱架施工图，模板采用122X 244cm竹胶板拼装。 (3) 、根据拱架施工图，加工各杆件。节点构造力求简单，制作时采用简单的接榫， ⑷、安装立柱、拉杆、斜撑、夹木及弓形木等杆件，施工时要进行等载预压以消除非弹性变 形，要经常测各立杆高程(减去模板、垫木和横梁的高度)，以准确的控制拱架弧度，最后安装模板。 拱架示意图 (5)、拱圈和拱上结构所用砌块的规格应符合设计规定，施工时应按设计留置设计预拱度。 砌筑拱圈工作前，应先检查拱架和模板，在质量和安全等方面均符合要求方可开始砌筑。 (6)、拱圈的辐射缝应垂直于轴线，石缝宽度为1?2cm 加工的石料按样板的规定的长度开凿尺寸可小于样板，但误差应在5mm以下。 相邻两排的砌缝应互相错开，错开的间距不小于10cm根据我们桥台采用64cm(参数)、石石缝宽 为1?2cm。
桥施工方案目录 1、编制依据及原则 2、工程简况 3、工程特点 4、施工总体布置 4.1 施工组织机构 4.2 质量控制 4.3 施工顺序： 4.4 阶段工期控制 4.5 施工准备 4.5.1 施工动员 4.5.2 人员、物资、设备上场4.5.3 技术准备 4.5.4 工地清理 4.5.5 创建良好的外部施工环境 4.5.6 施工总平面布置 5、工程测量控制 5.1 控制测量： 5.1.1 导线测量： 5.1.2 水准点复测： 5.2 施工测量：
中线恢复测量：5.2.1 5.2.2 临时水准点： 5.2.3 桥梁的施工控制： 6、主要施工方法 6.1 主桥施工 6.1.1 拱桥推力墩施工 6.1.2 索道系统和扣索系统6.1.3 主拱圈施工 6.1.3 拱上建筑施工： 6.2 引桥施工 6.2.1 基础施工 6.2.2 墩、台施工 6.2.3 连续箱梁施工 6.2.4 桥面系施工 7.施工技术资料管理办法 8.施工技术管理责任制 9、工期确保措施 10、质量保证措施 11、安全保证措施 11.1 安全保证体系 11.2 安全管理 11.3 重点控制
、现场文明施工12． 13、现场环境保护 14、现场防火规定 15、保安计划 16、卫生健康保护
雷波县新场沟大桥施工方案 第一章编制依据 1、编制依据及原则 1.1、溪洛渡水电站雷波县库区溜卡路复建工程施工图设计文件。1.2、现场多次实地踏勘所获得的资料。 1.3、交通部颁布实施的《公路工程技术标准》（JTG B1-2003）。 1.4、交通部颁布实施的《公路桥涵施工技术规范》（JTJ 041 2000）。 1.5、国家标准《公路工程结构可靠度设计统一标准》（GB T50283 1999）。 1.6、国家标准《中国地震动参数区划图》（GB 18306-2001）及第1号修改单；其它现行相关规程、规范、标准等。 2、编制原则 2.1、严格按招标设计内容及文件的要求，充分体现业主的意愿。2.2、在详细考察施工现场，钻研施工图纸的基础上明确了解技术规范，工期要求，综合考虑了自然因素，交通环境，当地料源等情况，并结合我单位具体情况，在施工中拟采机械化，专业化施工，力求经济合理，切合实际，检测手段可靠的原则、精心组织、科学施工，向业主交出一座高质量的桥梁工程。 2.3、根据本工程的具体情况及设计要求，积极采用新技术、新工艺、新方法。 2.4、建立健全环保组织，节约用地，满足环保要求。
田东县城西湿地公园 景观桥梁施工方案 编制： 审核: 审批: 编制单位：广西城建建设集团有限公司
目录 第一章工程概况 ............................................................................................... - 3 -第二章编制说明................................................................................................... - 3 -第三章施工总体部署 ........................................................................................... - 5 -第四章桥梁施工技术 ........................................................................................... - 12 - 一、下部结构工程施工 .................................................................................... - 12 - 二、上部结构(拱圈施工) ................................................................................ - 25 - 三.附属结构施工 .............................................................................................. - 36 -第五章、质量确保措施............................................................................................ - 38 -第一节、质量控制体系 .................................................................................... - 38 -第二节、质量保证措施 .................................................................................... - 38 -第六章、安全保证措施............................................................................................ - 41 -第一节、施工安全管理目标 ............................................................................. - 41 -第二节、安全保证体系:见下图 ........................................................................ - 42 -第三节、人员安全............................................................................................ - 42 -第四节、设备安全............................................................................................ - 43 -第五节、消防设施、现场警示 ......................................................................... - 43 -第六节、安全施工保证措施 ............................................................................. - 45 -第七章、文明施工措施............................................................................................ - 50 -第一节、推行施工现场标准化管理 .................................................................. - 51 -第二节、改善作业条件，保障职工健康........................................................... - 51 -第三节、不扰民及妥善处理地方关系 .............................................................. - 51 -第八章环保与环卫管理...................................................................................... - 52 -第一节、管理体系及组织机构 ......................................................................... - 52 -第二节、生态保护及水土保持措施 .................................................................. - 54 -
世界十大跨径拱桥排行榜 NO.1朝天门大桥 朝天门大桥进入上部结构施工阶段，与两江隧道一起连接解放碑、江北城、弹子石三大中央商务区 朝天门大桥夜景效果图中港二航局朝天门大桥工程项目部提供 船近重庆城，穿过由“解放碑”桥墩和大桥桥面构成的“城市之门”，繁华的渝中半岛近在眼前。朝天门大桥2008年6月28日竣工通车之后，这样的场景会给每一位坐船上水来重庆的客人留下深刻的印象。 记者昨日从中港二航局朝天门大桥工程项目部获悉，这座被称为重庆又一个标志性建筑的大桥，已正式进入上部结构施工阶段。 号称世界第一拱桥 虽然名叫“朝天门大桥”，但大桥的实际位置是在离朝天门还有1.7公里的溉澜溪青草坪。朝天门大桥从设计之初就定位为重庆的江上门户。“方案最终选定了简洁大气的钢桁架拱桥形式”，项目部负责人说，大桥只有两座主墩，主跨达552米，比世界著名拱桥———澳大利亚悉尼大桥的主跨还要长，成为“世界第一拱桥”。 灯饰要花千万元 解放碑和朝天门，这两张重庆的城市名片，也在大桥上实现了巧妙的融合。“大桥的两个主墩，被设计成解放碑的样子，一剖两半，分成四个柱子，托起大桥。”项目部负责人说。 该方案定名为“城市之门”，已获得市政府批准。“解放碑”桥墩上都有观景台，将成为观赏朝天门两江汇流和山城夜景的绝佳位置。 白天，大桥除桥墩外通体红色；入夜，大桥华灯齐放，倒映于江面上。据悉，仅灯饰工程，预算就在千万元左右。 据介绍，建成后的大桥，分为上下两层。上层为双向六车道，行人可经两侧人行道上桥；下层则是双向轻轨轨道，并在两侧预留了2个车行道，可保证今后大桥车流量增大时的需求。 大桥西接江北区五里店立交，东接南岸区渝黔高速公路黄桷湾立交，全长4.158公里，是主城一条东西向快速干道。 朝天门大桥与规划中的两江过江隧道一起，将把解放碑、江北城、弹子石三个中央商务区构成一张立体的交通网
(此文档为Word格式，下载后可以任意编辑修改！）（文件备案编号：） 施工方案 工程名称： 编制单位： 编制人： 审核人： 批准人： 编制日期：年月日
一、工程概况 竹鹅溪综合治理工程（南支）第四合同段0+729处设计有一座30m 跨石拱桥，桥宽10.5m。主拱圈为等截面悬链线，厚度为80cm，净矢跨比1/5，主拱圈矢高6m，腹拱圈为等截面圆弧，厚度35cm，净矢跨比为1/5，矢高70cm，腹拱墩拱圈为等截面圆弧，厚度30cm，净矢跨比为1/2，矢高60cm，桥梁下部为重力式U型砌石桥台，桥台基础放置在除去风化层的新鲜岩层上，并嵌入新鲜岩层60cm以上。该桥设计荷载为车行道单向限载重10t，主拱圈、腹拱圈、腹拱墩拱圈材料为M10砂浆砌粗料石，桥台为M10砂浆砌块石（片石）、桥立面为M5砂浆砌块石（片石），石料标号不小于30MPa。 二、施工方案选择 （一）方案选择 本石拱桥支架采用扣件式支架，拱架采用型钢焊接支架，支架搭设完毕后进行了预压。 主拱圈砌筑分环砌筑，每环分六段，每段按水平均匀分割，水平长度为5m，先砌筑拱脚部位，再砌筑拱顶部位，最后砌筑1/4跨径处。 卸架同排同时进行，分三个循环卸落。 （二）工程工艺流程 （1）围堰（2）基坑开挖（3）基础底板（4）浆砌桥台（5）拱架基础（6）拱架搭设（7）搭架预压（8）拱圈砌筑第一环（9）拱圈砌筑第二环（10）拱上横墙（11）卸载（12）卸架（13）腹拱圈砌筑 (14) 护拱 (15)拱上填料 (16)拱上附属构筑物
三、施工准备 1、人员及设备准备 人员安排：管理人员：15名，各施工队施工人员70名。 机械设备配置：挖掘机：1台；电焊机：2台；8t吊车：1台；10t 自卸汽车：5台；20KW发电机：2台；潜水泵：3台；水准仪：2台；全站仪：1台；砂浆搅拌机：2台；运输砂浆拖拉机：2台；铁皮：300平方。 2、施工技术组织 根据设备需求及施工精度布设控制网点，补充施工需要的水准点、桥梁轴线、桥梁控制桩。为保证施工测量放样作好准备。 作好原材料的检验和配合比的选定。 3、材料准备 砂、石料、水泥、枕木、木材、沥青、脚手架、钢材等在柳州可以采购，质量能达到要求。 4、平面布置 桥梁处在河道上，因采用满堂拱架施工，施工前，应将上游河水通过围堰栏截进拓污管道，再将河道淤泥清除，用片石挤淤，使基础满足搭设搭架基础承载力。挤淤宽度为桥宽两侧加宽5m，5m作为外墙架及便道使用，并将现场场地进行平整，作为材料堆放和施工活动场地。 施工用水、电采用就近租用居民及厂矿的自来水。电不能满足时采用发电机发电。 5、现场管理 （1) 施工标志牌、围护 进场后，在施工现场明显处设置施工标志牌及配合比牌，施工标志
万方数据
万方数据
大跨度钢桁架拱桥施工技术 作者：李阿特， 苏赠来 作者单位：湖南省岳阳市公路桥梁基建总公司 刊名： 黑龙江交通科技 英文刊名：COMMUNICATIONS SCIENCE AND TECHNOLOGY HEILONGJIANG 年，卷(期)：2008，31(11) 被引用次数：0次 参考文献(5条) 1.周远棣.徐君兰钢桥 1991 2.岳丽娜.陈思甜钢桁梁桥施工架设方法研究综述[期刊论文]-公路交通科技 2006(03) 3.李跃.罗申生广州新光大桥主跨主拱中段大段整体提升架设[期刊论文]-中外公路 4.阪神高速道路公团.铁道部基建总局编译组日本港大桥 1981 5.邓新安重庆朝天门长江大桥盯方总体施工措施的选择和优化[会议论文] 2006 相似文献(9条) 1.学位论文孙海涛大跨度钢桁架拱桥关键问题研究2006 本文是在高等学校博士学科点专项科研基金项目“桥梁空间分析设计理论基础研究” (编号20050247029)资助下进行的，所做的主要工作有： (1)在查阅大量国内外文献的基础上，对钢桁架拱桥的发展历史做了系统的回顾和总结，并概括了钢桁架拱桥的结构形式及力学特点。 (2)对钢桁架拱桥总体设计中的拱肋桁架的布置形式、拱轴线的选取、矢跨比、拱顶和拱脚高度的选择、不同的边界条件、杆件截面形式的选取、杆件截面面积的初步确定等七个方面进行了分析探讨；并对桁架节点的选择做了详细的比对;同时通过对桁架桥中的特殊力学问题～节点刚性引起的二次应力的研究，在节点构造方面提出建议。 (3)综合介绍了钢桁架拱桥适宜的几种施工方法，并对拱上吊机和缆索吊机的特点进行了比较。结合朝天门大桥的施工过程，对大跨度钢桁架拱桥的施工特点和施工计算进行探讨，并对旌工计算方法提出参考建议。 (4)本文利用板壳单元，考虑几何初始缺陷和残余应力影响，对厚板焊接箱形压杆和带有加劲肋的箱形压杆的极限承载力进行了研究，并给出了建议的稳定安全系数取值。 (5)本文通过朝天门大桥和大宁河大桥的极限承载能力分析，确定了钢桁架拱桥体系的破坏路径和破坏机理。 (6)本文从边界条件、初始缺陷、荷载布置形式、结构设计参数等方面对背景工程进行了参数分析，确定影响钢桁架拱桥极限承载力的关键因素。2.期刊论文程斌.吴斌暄.庄冬利.肖汝诚.CHENG Bin.WU Bin-xuan.ZHUANG Dong-li.XIAO Ru-cheng大跨度中承式钢桁架拱桥初步设计的体系优化-公路工程2007,32(6) 以天津国泰桥为工程背景,重点介绍了大跨度中承式钢桁架拱桥在初步设计阶段进行体系优化的关键问题,并就优化方案的支承约束布置、构造措施以及施工方法进行了探讨.对于中承式钢桁架拱桥,三跨连续铰支的无推力体系比单跨固支的有推力体系在基础、拱肋、桥面系等方面均具有力学性能优势和经济优势,是中承式钢桁架拱桥的首选. 3.期刊论文王和欢.吴军国膺架法安装钢桁架拱桥关键施工技术-铁道标准设计2008,""(6) 通过常州新龙大桥的实际施工情况,介绍膺架法安装中承式三跨连续钢桁架拱桥的施工方法,包括桁架拱膺架、拼装、合龙及高强度螺栓施拧等关键技术. 4.学位论文彭小明大跨度钢桁架拱桥仿真计算分析2008 近几年，随着桥梁建设的发展和钢材产量及质量的提高，我国钢拱桥的建设已进入了一个崭新的时期，大跨度连续钢桁架拱桥迅速在国内兴起。本论文采用理论与工程实践相结合的技术路线，以重庆朝天门大桥作为工程背景，探讨了大跨度钢桁架拱桥的空间受力特性、施工过程仿真模拟计算和静风稳定性，为同类桥梁的设计、施工和计算分析提供参考。 本论文主要的研究内容包括： (1)叙述了国内外大跨度钢桁架拱桥的发展状况，针对钢桁架拱桥的结构特点，对其设计理论和结构性能进行了分析。 (2)论述了大跨度拱桥的挠度理论和空间分析的有限元基本理论，对桥梁结构有限元分析的步骤进行了归纳，给出了有关的刚度矩阵、荷载列阵和计算公式等。 (3)以重庆朝天门大桥作为工程实例，建立了有限元计算模型，计算了钢桁拱成桥状态结构的效应和运营阶段中恒载、活载、温度荷载对结构的影响，对比分析了恒活载作用的影响程度，并按最不利荷载组合验算了结构应力与变形，同时分析了吊杆损伤对结构静内力的影响。 (4)介绍了大跨度拱桥的施工方法和施工过程仿真模拟计算方法，并进行了对比分析。根据钢桁拱的施工特点和施工工艺，采用倒拆-正装法对朝天门大桥进行施工全过程仿真计算分析，并对大跨度钢桁架拱桥的施工计算结果进行了探讨研究。 (5)通过不同的加载方式和荷载组合，分析了大跨钢桁架拱桥成桥运营状态和施工期间的静风稳定性，得出横向静风荷载对钢桁拱的稳定性影响较小，钢桁拱的抗风性能较好，符合抗风设计规范要求。这对确保该世界第一大跨钢桁拱桥的顺利施工与成桥安全运营起到了技术支撑的作用。 5.期刊论文胡永.HU Yong常州新龙大桥主桥钢桁拱-梁安装施工技术-中国市政工程2007,""(5) 常州新龙大桥主桥为30.7 m+100.0 m+30.7 m三跨连续中承式钢桁架拱桥,是国内首座该类型的公路桥梁.介绍该主桥采用满樘膺架法安装钢桁拱-梁的施工方法.阐述了满樘膺架支承体系搭设、钢桁拱-梁安装、拱肋合龙及高强度螺栓施拧等施工工艺.工程实践表明,该施工方法合理,也为同类工程施工提供了借鉴. 6.学位论文颜毅大跨度钢桁架拱桥受力特性分析2008 钢桁架拱桥具有外形雄伟壮观、跨越能力大、承载能力高等优点。在国外这种桥型在工程实践中的采用已经有近百年历史，而我国由于受到经济水平的限制，直到80年代才开始在工程实践中采用。在建的重庆朝天门长江大桥主桥跨径布置为190+552+190m，该桥为目前世界上最大跨度的钢桁架拱桥，对钢桁架拱桥这一结构体系具有历史性的突破。但是，对于大跨度钢桁架拱桥的研究，目前可检索到的文献资料很少，人们对钢桁架拱桥在理论和实践上的认识还不够全面。 本文以在建的重庆朝天门长江大桥为工程背景，对其结构的整体受力特性、施工过程中的受力特性和节点板的受力特性进行了分析研究。文中首先
拱桥施工方案 1、工程简介 大桥总长210米，双向2车道，标准宽度14米，渐变至主桥16.4米宽，标准断面形式为：2米人行道+10米机动车道+2米人行道，主桥采用三跨预应力连续梁拱组合结构，跨径组合为20M+70M+20M,引桥采用四跨25米变简支为连续梁结构。 2、主桥支架施工方案 2.1支架基础 支架小桩是承载上部结构总重量的关键，为达到上部结构施工不产生较大沉降和变形，小桩必须打入岩石之下3-5m。根据设计，项目部共设置10排钢管桩，其中1#、2#、3#、8#、9#、10#支架设置在现有桩基承台之上，由桩基分担荷载，施工承台时即进行预埋钢板。4#、5#、6#、7#支架位于1#墩与2#墩之间水中河床上，通过打设小桩，小桩上设置临时盖梁。 1）由于1#、2#主墩之间水深在1.5m~2m之间，小桩施工时须对场地基础周围进行筑岛，水中筑岛和小桩施工安排在枯水季节施工。 2）小桩基础采用冲击钻施工，C30钢筋混凝土浇筑，桩基上部设置盖梁。 3）盖梁及承台在浇筑时应提前预埋钢板，预埋的位置需精确测量，以免钢管桩位置偏移，导致支架钢管无法安装或不在最佳受力点。预埋钢筋与钢板焊接必须牢固，预埋钢板应保持水平，以保持立焊钢管的竖直度。 2.2钢管桩连接 1）钢管桩之间采用12型小槽钢横向、纵向交叉连接加固。钢管桩预埋前应检查桩体情况，是否弯曲、有裂痕。检查好桩体后，根据计算标高截下钢管桩长度。在桩顶用气割对称地割出三角小孔，以方
便吊车竖直起吊，将钢管桩吊起置放于预埋钢板上，调整好竖直度后将桩底与预埋钢板之间满焊，且周边焊接六块加筋肋板。若钢管桩长度不满足要求，可将用相同规格的钢管桩进行焊接补长。在焊接过程中保证对接管桩中心在同一轴线上，对接完好后满焊，并在连接焊缝周边均匀焊接四块连接钢板，连接钢板尺寸不得小于15*20cm。 2）待砼强度达到要求后应立即进行管桩间剪刀撑连接，使钢管桩形成稳定排架结构。同时可在钢管桩顶部放置顶板与卸落沙筒，沙筒在装沙时应选用干燥沙粒，同时要密封好，以免浸水导致拆除难以卸沙。上好沙筒后可放置工字钢横梁。将两根水平并排放置的45#工字钢并焊好，保证连接钢度与水平度。横梁就位后将横梁与沙筒、钢桩顶板三者牢固焊接成一个整体。 2.4贝雷主梁架设 贝雷主梁在平整场地内拼装，下面垫枕木，用吊车将贝雷逐片吊起，用桁架销子相互连接接长。根据每跨跨径和组距确定每组贝雷组拼装的长度和排数，用相应的支撑架和支撑架螺栓将单排贝雷片连成整体。为保证梁的刚度，贝雷、支撑架之间采用接头错位连接，这样可减少由于贝雷片接头变形产生的主梁位移。连接贝雷片的所有螺栓螺帽必须拧紧，涂上黄油的贝雷销子穿到位后，必须插好保险销。 3、主桥箱梁施工方案 1）箱梁施工前，应对支架进行预压，预压荷载为箱梁自重的120%，搭设支架时要预留支架弹性和非弹性变形量。支架沉降量由沉降观测确定，桥梁纵断面每隔5m横断面设置一排观测点，每个横断面沉降观测点不少于3个，预压前测出沉降观测点标高，砂袋堆放完后，测出沉降观测点的标高，每隔24小时再测一次；测出支架的变形量，以此计算托架弹性变形和非弹性变形，支架弹性变形量加桥梁预置预拱度作为模板预抛高值。
大跨度拱桥 以承受轴向压力为主的拱圈或拱肋作为主要承重构件的桥梁,拱结构由拱圈(拱肋)及其支座组成。拱桥可用砖、石、混凝土等抗压性能良好的材料建造;大跨度拱桥则用钢筋混凝土或钢材建造,以承受发生的力矩。按拱圈的静力体系分为无铰拱、双铰拱、三铰拱。前二者为超静定结构,后者为静定结构。无铰拱的拱圈两端固结于桥台,结构最为刚劲,变形小,比有铰拱经济，结构简单,施工方便,是普遍采用的形式，但修建无铰拱桥要求有坚实的地基基础。双铰拱是在拱圈两端设置可转动的铰支承,结构虽不如无铰拱刚劲,但可减弱桥台位移等因素的不利影响,在地基条件较差和不宜修建无铰拱的地方,可采用双铰拱桥。三铰拱则是在双铰拱的拱顶再增设一铰,结构的刚度更差些,拱顶铰的构造和维护也较复杂,一般不宜作主拱圈。拱桥按结构形式可分为板拱、肋拱、双曲拱、箱形拱、桁架拱。拱桥为桥梁基本体系之一,一直是大跨径桥梁的主要形式。拱桥建筑历史悠久,20世纪得到迅速发展,50年代以前达到全盛时期。古今中外名桥遍布各地,在桥梁建筑中占有重要地位,适用于大、中、小跨径的公路桥和铁路桥,更因其造型优美,常用于城市及风景区的桥梁建筑。其中按照规范跨度大于四十米的拱桥就称为大跨度拱桥，按照目前技术水平，跨度大于100米的拱桥才称得上大跨度拱桥。在大跨度拱桥中按照拱轴线的型式可分为：圆弧拱桥、抛物线拱桥、悬链线拱桥。 圆弧拱桥：拱圈轴线按部分圆弧线设置的拱桥。优点构造简单，石料规格最少，备料、放样、施工都很简便；缺点是受荷时拱内压力线偏离拱轴线较大，受力不均匀。 如图所示，有一座拱桥圆弧形，它的跨度为60米，拱高为18米，当洪水泛滥到跨度只有30米时，就要采取紧急措施，若拱顶离水面只有4米，即PN=4米时，是否采取紧急措施? 解：不采取紧急措施。其理由如下：设半径OA=∵AB=60 PM=18∴AM=30 OM=18∴在Rt△AOM中，由勾股定理，得：
大跨度钢筋混凝土拱桥施工工法 1、前言 随着我国公路事业的高速发展，箱形拱桥工量少、自重轻、截面合理，近年来在大跨度钢筋砼拱桥中被广泛应用。我公司先后承建了陕西省境内的包（头）—茂（名）高速公路毛坝至陕川界MC4合同段，渝（重庆）—昆（明）高速公路云南省境内的水富至麻柳湾23合同段等工程项目，均包括大跨度钢筋混凝土拱桥结构。其中水富至麻柳湾23合同段在施工中大力开展科技攻关，不断完善施工工艺，成功的解决了主拱圈下部原地面基础处理和下沉；扣件钢管拼装满堂式拱架的搭设方法和要求；支撑主拱圈底模的1-80 米弧形杆件的材料选择与制作；主拱圈加载程序和下部支撑卸载程序；主拱圈间隔槽的预留位置；合拢温度的选择；混凝土分段和浇注顺序；拱上运输系统的布置；消除拱架形、控制主拱圈变形等关键技术难题，本工法是在总结上述成功经验的基础上形成的。 2、工法特点 公路工程大跨度钢筋混凝土拱桥，近年来的桥跨已经发展到140m现代桥梁,它是集桥梁结构学、结构力学、地质结构学与材料科学等技术为一体，具有很高的技术含量和远景发展。大跨度钢筋混凝土拱桥具有以下特点： 2.1 对原地面进行处理后采用满堂支架系统克服了传统的土牛胎易产生不均匀沉降导致支架下沉引起主拱圈变形开裂及填筑挖出土牛胎增加工程量的弊端，有效防止了拱架下沉拱圈变形，保证了施工质量。 2. 2 支撑体系和模板系统位于稳固的地基上，安全系数高，不易下沉，结构受力合理，支架、模板安装拆卸方便，操作简单，支架和模板适用
范围广，可再利用。 2.3. 拱圈采用钢筋砼分段现浇，整体性强，结构轻盈，自重小，线性美观，减少了砼用量，节约了投资。 2.4. 施工工艺完善、简便，可操作性强，降低劳动强度，便于推广。 2.5.施工速度、施工质量容易得到保证。 3、适用范围 本工法适用于公路大跨度钢筋混凝土箱形拱桥采用现浇的主拱圈，适合拱圈下部为水流不大的山谷、沟壑、坑洼、平地、河流，跨度50～140m 的钢筋混凝土拱桥施工。 4.工艺原理 大跨度钢筋混凝土拱桥设计理念先进，施工技术成熟，具有广阔的市场前景。通过混凝土原材料把关、配合比选定、埋设循环水管、混凝土搅拌、运输、浇注过程的控制，以及后期通过混凝土养护、控制水温以降低混凝土内外温差，防止大体积混凝土出现裂缝，保证大体积混凝土施工质量。 5、施工工艺 5.1 拱架地基处理 将跨径范围左右共宽13m投影面下的沟槽表层植被、浮土与挖基倾倒土全部清除后，纵横方向挖成错台，横向靠近两桥台处尤其近1号台处的自然坡度大，依土质和风化岩石层的具体情况分别处理为不同宽度及外坡的错台，清除错台废方。顺桥向左侧拱架支承面的外缘，施作一浆砌片石挡土墙, 砂浆标号M7.5.基础处理深度依地质情况而定，但不宜小于0.5m。挡墙顶宽0.8m，外坡直立，内侧背坡依挡墙高度定为1:0.3。挡墙高度在2～4 m。
拱桥施工方案 一.工程概况： 本桥为地方路上跨沪蓉西高速公路，交角90度.平面位于直线段上，。 二.施工方案： 一）.扩大基础施工：拱桥桥台基础位置处于湿的泥土中，其基础施工直接采用明挖基坑，并根据基坑状况采取相应措施后，在其上安装模板，浇注明挖扩大基础混凝土。 1、开挖基坑 ①基坑开挖采用机械开挖，并辅以人工找平。基坑的开挖尺寸要求根据扩基的尺寸，支模及操作的要求，设置排水沟及集水坑的需要等因素确定。 ②基坑的开挖坡度以保证边坡的稳定为原则，根据地质条件，开挖深度，现场的具体情况确定。 ③基坑顶面设置防止地面水流入基坑的措施，如设置截水沟等。 2、开挖基坑到设计标高时对其进行强度检验，是否满足设计强度。 3施工放样：模板安装前，应先测量放出基坑边四个角，技术员按四个角放出基坑轮廓线，弹出墨线，放完后内部监理进行检查，合格后安装模板。 4模板安制：采用定型钢模板，扩大基础采用大面积模
板。 扩基模板应按轮廓墨线安装，模板采用定型大模板，模板表面均需刷脱模剂。模板安装不得与脚手架连接，以免引起模板变形。模板的各部支撑，螺栓要紧固拧牢。模板的各尺寸标高均应符合设计要求，按图纸和规范施工，纵横轴线不得有误。 5、砼施工： 施工前将砂石料清理干净（去除杂草、土块等），砼按配合比通知单进行拌合。各种材料数量过称计量，砼搅拌设专人监督控制。 浇注砼前模板内的杂物清除干净，模板面洒水润湿，但模内不得有积水。砼灌注从低处开始逐层扩展升高，并保持水平分层。振捣时使用插入式振动器，其分层厚度为30cm。振动器插入的距离以直线行列插捣时，不得超过作用半径，振动器应尽量避免与模板发生碰撞。 二）、台身.台帽施工 1.基础（台身）凿毛：当基础（台身）砼强度达到 2.5MPa时，基础（台身）顶面和台身（台帽）相接处凿毛，凿毛后冲刷掉多余砼，并保温养生，直到台身砼浇筑开始。 2.施工放样：模板安装前，应先测量放出台身（台帽）中轴线，技术员按轴线放出台身（台帽）轮廓线，弹出墨线，放完后内部监理进行检查，合格后安装模板。
中河北段综合整治与保护开发工程02标 （拱桥满堂支架） 专 项 方 案 编制： 审核： 审批： 中铁二十四局集团浙江工程有限公司 中河北段综合整治与保护开发工程02标项目部 2010年7月 目录 一、工程概况............................. 错误!未定义书签。 二、施工方法简介......................... 错误!未定义书签。 三、施工工艺............................. 错误!未定义书签。 1、满堂支架搭设工艺................... 错误!未定义书签。 2、满堂支架拆除工艺................... 错误!未定义书签。 四、满堂支架搭设安全措施................. 错误!未定义书签。 1、材质及其使用安全措施............... 错误!未定义书签。
2、安全技术措施....................... 错误!未定义书签。 3、施工作业安全技术措施............... 错误!未定义书签。 4、拆除的安全措施..................... 错误!未定义书签。 五、应注意的问题......................... 错误!未定义书签。 六、新宫1#桥脚手架稳定性及预压荷载计算... 错误!未定义书签。 1、荷载计算........................... 错误!未定义书签。 2、竖向钢管底部截面的截面承载力应力验算错误!未定义书签。 3、脚手架竖向钢管稳定性验算........... 错误!未定义书签。 4、预压荷载........................... 错误!未定义书签。 七、新宫4#桥脚手架稳定性及预压荷载计算... 错误!未定义书签。 1、荷载计算........................... 错误!未定义书签。 2、竖向钢管底部截面的截面承载力应力验算错误!未定义书签。 3、脚手架竖向钢管稳定性验算........... 错误!未定义书签。 4、预压荷载........................... 错误!未定义书签。 拱桥满堂支架施工专项方案 一、工程概况 中河北段综合整治与保护开发工程02标工程位于杭城南部，西起河坊街，东至中东河沟通段K0+090。主要实施内容包括河坊街地道、新宫1#、2#、3#、4#桥、水系河道沟通及两侧道路、排水管线、新宫桥拆除等内容。主要为解决中、东河河道沟通、中河路东西两侧行人过街和服务车行过河问题。 本标段共有两座拱桥,分别为： 1、新宫1#桥 位于河坊街桩号0+040，中河中路与河坊街相交处。本桥为单跨实腹式等截
大跨度钢筋混凝土拱桥斜拉扣挂法悬臂浇筑施工关键技术 尹洪明郭军肖沾 （中交一公局四公司广西南宁 530000） 摘要:钢筋混凝土拱桥悬臂施工法分为悬臂拼装法和悬臂浇筑法两大类。悬臂浇筑法主要采用挂篮悬臂浇筑施工，根据国内外目前的工艺技术又可以分为采用塔架斜拉扣挂法和悬臂桁架浇筑法。而悬臂浇筑法施工的拱桥在国内日前仅建成3座，都采用塔架斜拉扣挂法施工，且因为施工情况又存在不同，技术理论不够完善，整体还处在起步阶段，为进一步完善悬臂浇筑拱桥的施工技术，本文以在建的马蹄河特大桥为背景，谈论大跨度塔架斜拉扣挂法悬臂浇筑拱桥的关键施工技术控制。 关键词:悬臂浇筑斜拉扣挂箱拱挂篮索力优化施工技术 0 前言 拱桥是一种以受压为主的结构,受力合理, 外形美观, 是我国公路上广泛采用的一种桥梁体系。随着钢筋混凝土的出现，拱桥的施工技术得到提升，跨越能力增大，大跨度混凝土箱拱造价低廉、施工方便、养护简单，在我国适合贵州、广西、云南等多山地区。制约混凝土箱拱跨度的一个重要因素是施工方法，拱桥的施工方法一般有缆索吊装法、劲性骨架法、转体施工法、悬臂施工法、悬臂施工与劲性骨架组合法等。小跨度箱拱可以采用支架施工或分多个节段吊装，随着跨度增大，山区沟谷多，环境条件限制，提出采用的悬臂施工法更能适应山区拱桥发展。 悬臂法分为悬臂拼装法和悬臂浇筑法，我国钢筋混凝土拱桥发展在20世纪70年代得到提升，伴随无支架缆索吊装技术的成熟和设计方法进步，才逐渐出现了大跨度的钢筋混凝土悬臂拼装拱桥。90年代后先后建造了跨度最大的中承式钢筋混凝土——广西邕林邕江大桥（312m,1996年）和世界第一跨的钢管混凝土劲性骨架钢筋混凝土拱桥——重庆万州长江大桥（420m，1997年）。然而，随着时间发展，国家对工程质量、技术要求更高，悬臂拼装法需要足够大的预制空间和吊装能力，且成拱后拱圈接头多，整体性不高，在进几年开始推广挂篮悬臂浇筑施工的钢筋混凝土拱桥，由于主拱圈采用挂蓝浇筑一次成形、无需分环、工艺简单、整体性好、施工中横向稳定和抗风性能好、运营阶段养护费用低、耐久性好的特点。 而在国外，20世纪60年代就开始采用悬臂浇筑施工拱桥，目前施工技术已经比较成熟，最大跨径由德国2000年建造的WildeGera桥，跨径252m，我国建成挂篮悬浇拱桥仅有三座，2007年净跨150m的白沙沟1#大桥、2009年净跨182m的新密地大桥，2010年净跨165m的木蓬特大桥，以及在建净跨180m的马蹄河特大桥，且都采用斜拉扣挂悬臂浇筑施工。
