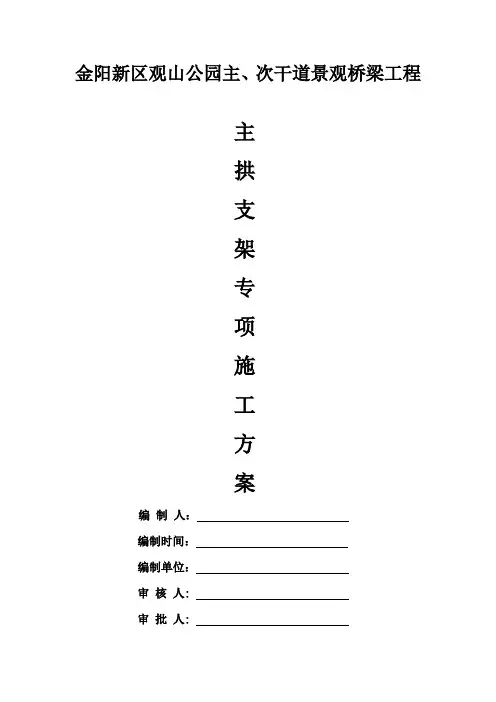

金阳新区观山公园主、次干道景观桥梁工程
主
拱
支
架
专
项
施
工
方
案
编制人:
编制时间:
编制单位:
审核人:
审批人:
目录
第一章工程概况
第二章编制原则及编制依据
第三章施工安排
第四章施工进度计划
第五章劳动力及材料安排
第六章主要施工方法及工艺要求
第七章支架预压
第八章支架计算书
第九章砼浇筑方案
第十章拆除方案
第十一章应急预案
改为:原第八章支架计算书作为最后一项，后续照延；第十章为安全管理;加页码。
?第1章工程概况
本工程位于贵阳市金阳新区观山公园内,5#、7#桥为现浇混凝土拱桥，主拱为钢筋混凝土板拱，拱轴线均采用等截面悬链线,矢跨比均为1/5,拱轴系数均为3.142，截面高度为０.7ｍ,0#桥台和3#桥台均采用U型桥台,明挖扩大基础,1#桥墩~2#桥墩均为实体桥墩，腹拱为圆弧钢筋混凝土板拱,净跨径为2.25ｍ，矢跨比为1/5，截面高度为0.3m。 7＃桥主拱圈净跨径均为３0ｍ，主拱为钢筋混凝土板拱,拱轴线均采用等截面悬链线，矢跨比均为1/5,拱轴系数均为１.756,截面
高度为0.8m，０＃桥台和4#桥台均采用Ｕ型桥台，明挖扩大基础,1#桥墩~3#桥墩均为实体桥墩,其中2#桥墩为单向推力墩,基础均为明挖扩大基础，腹拱为圆弧钢筋混凝土板拱，净跨径为3．5ｍ,矢跨比为１/５，截面高度为0.３m，
。主要工程结构概况如下:
?第２章编制原则及编制依据
1)、编制原则:本工程考虑到施工工期、质量、安全等要求，故在选择方案时,应充分考虑以下几点：
架体的结构设计，力求做到结构要安全可靠，造价经济合理。
在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
选用材料时，力求做到常见通用、可周转利用，便于保养维修。
结构选型时，力求做到受力明确，构造措施到位,升降搭拆方便，便于检查验收。
综合以上几点,脚手架的搭设,还必须符合《建筑施工安全检查标准》(ＪGＪ59－9９）等检查标准要求,要符合相关文明标化工地的有关标准。
结合以上脚手架设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采用扣件式满堂支架施工方案。
2）、编制依据:
1、《金阳新区观山公园主、次干道桥梁工程》设计图纸
２、施工组织设计及施工现场实际情况
3、施工合同
４、相关法律法规:
《建筑工程安全生产管理条例》第二十六条；
《危险性较大的分部分项工程安全管理办法》建质【2009】８7号
《建设工程高大模板支撑系统施工安全监督管理导则》的通知?建质[２０09]254号
《贵州省住房和城乡建设厅关于转发危险性较大的分部分项工程安全管理办法的通知》黔建施通【2009】3２９号
5、相关的规范,具体如下:
《建筑施工扣件式钢管脚手架安全技术规范》(ＪＧＪ130-２001)
《混凝土结构设计规范》ＧＢ500１0-2002
《建筑结构荷载规范》(GB ５０00９-2001)
《钢结构设计规范》（GB 500１７-20０3）
《建筑施工模板安全技术规范》（JGJ1６2－２０08）
《施工组织设计规范》(GB５0502-2009)
?第3章施工安排
3．1、施工目标
进度目标:满足20１0年7月30日完工总工期目标,质量目标：确
保施工达到国家施工验收统一标准;
安全目标：确保安全事故“0”发生；
环境目标:全过程监控,达到国家环境保护条例及贵阳市相关环保的要求。
3.2、施工工序及施工流水段
由于本工程施工工期较紧,拟采用一次性投入,主要施工顺序为: 地基处理（换填、碾压）→地基硬化→支架搭设→底模铺装→支架预压(沉降观测)→钢筋施工→混凝土施工→支架拆除（砼强度1０0%）。
7＃桥施工顺序：地基处理→场地硬化→支架搭设→安装主拱圈模板→主拱圈预压→主拱圈钢筋制作安装→主拱圈砼浇注→支架拆除（砼强度100%)→提拱线测量。
5＃桥施工顺序:地基处理→场地硬化→支架搭设→安装主拱圈模板→主拱圈预压→主拱圈钢筋制作安装→主拱圈砼浇注→支架拆除（砼强度10０%）→提拱线测量。
3.3、针对重点和难点,进行施工安全的主要管理和技术措施。
支架施工的重点和难点主要在于以下几个方面：
3．３.1地基处理
施工地理环境特殊,施工场地内有农田、鱼塘、山体等不同的地质环境,因此地基的处理非常关键,具体施工方法详见第六章6.1节地基处理方法。
3.3.2支架搭设
扣件式钢管满堂式脚手架的搭设是关系本工程结构施工的关键环节,因此不论是材料的选购、还是施工组织管理都需要认真负责，具体施工方法详见６.３节支架搭设。
3．３.３支架预压
支架预压是对搭设支架进行的一次检测，因此预压过程中需严格按照预压方案执行，各级质量、安全体系应积极参与其中，做好全过程的质量、安全监管。具体施工方案详见第七章支架预压。
3.４工程项目管理机构及人员
支架负责人：王卫华
第4章施工进度计划安排
本工程单跨进度安排拟开始于墩身施工阶段，计划开始日期为201０年４月15日,持续时间26d。5号桥施工计划完成时间为5月10日;7号桥施工计划完成时间为５月１2日。
施工进度计划详见下表：
上表增加砼浇注及支架拆除两节点工期
?第5章劳动力及材料安排
本工程的劳动力组织具有其特殊性，阶段性及专业性,对专业工种如：模板工、架子工、砼工和机械操作工等采取轮流调班施工，进场后,边作准备工作，边展开工序项目作业,待施工准备工作结束,即可投入主体结构施工工作,迎接施工高峰期的到来。
项目部下设三个专业施工队,由项目经理部根据二个施工作业区的进度情况,合理调配，以确保总进度计划平衡进展，各施工队及项目部劳动力具体安排配置详见附表:
劳动力进场计划
注：架子工、模板工等技术性工种必须持证上岗。
２、主要投入的材料计划
?第６章主要施工方法及工艺要求
6.1、地基处理
4、为了满足支架基础的需要,根据人民交通出版社出版的《简明公路施工手册（第二版)》的有关规定。支架基础宽度为9．８m(1.5+６．8+1.5),整体布置思路为全线整平基础、局部做分阶处理。基础下层夯实碾压,压实度不小于95％,并对压实度进行检查，再铺筑一层20㎝厚级配碎石碾压之后再浇筑一层20㎝厚C1５素砼,查人民交通出版社出版的《简明公路施工手册》,密实碎石土的容许承载力为21０kｐa。
需要投入的机械设备表
６.2、施工现场现状及处理方法
6.２.１不利地质地段的处理
我方施工现场5#桥、７#桥桥下地基多为原有农田和水塘，因此地基处理尤为重要,尤其是原有水田和水塘下多为淤泥。我方拟请业主单位、设计单位、地勘单位、监理单位共同对淤泥地质须换填的深度和范围进行确认,而后用块石换填碾压，并作压实度检测，压实度不小于95%，后再铺设一层20ｃm厚的级配碎石并碾压，之后在级配碎石层浇筑一层20cm厚C15素混凝土。如下图所示:
６.２.２良好地质地段的处理对于地基较好部分，用振动压路机碾压成型并作压实度检测，压实度不小于９5%，铺筑20㎝级配碎石
碾压找平，面层浇筑一层２0㎝后C15素砼。
6.２.3高差改为石质地段的处理
对于架体下处在高低差的地段拟采用分阶处理，处理要求：根据现场实际情况进行处理,（如下图所示：）用1０～２0㎝级配碎石找平压实,浇筑20㎝Ｃ1５素砼。
6.2.4台阶布置与处理台阶的布置应根据支架立杆分布图并结合现场地质实际情况进行设置，在砌筑台阶砌筑之前作好立杆放样,立杆外边沿台阶宽度要满足立杆受力要求,若立杆外边缘宽度不能满足要求时,（台阶较高或土质较差时)考虑台阶外侧设浆砌石挡墙，大于20cm以上，台阶设置在立杆间距一半的位置。如50㎝宽的台阶，立
对于台阶部分支架搭设，用纵、横向水平扫地杆
锁死，间距均为600（单位：mm）
图上台阶立面加浆砌石挡墙五字并标示出。
台阶基础处理断面图（单位：mm）
6.2.4 高边坡部位的处理
高边坡主要存在5号桥第３跨，7号桥第３跨位置存在高边坡,对于５号桥的边坡，现场已先将褶皱已破坏部位全部挖出卸载，石方爆破采用了专业班组和相应的爆破方案,地勘及设计单位已落实了清除的范围和厚度，即放坡比１：０.75，收台3米做台阶处理。后浇筑２0㎝C1５砼。7号桥第三跨尽量避免扰动原有２个顺层的岩石，应尽量少破坏山体，采用台阶处理，同6.2.３条。
