C Q B型磁力泵说明书
目录
一、概述 (1)
二、型号与性能 (1)
三、结构 (2)
四、安装尺寸 (3)
五、安装与调试 (4)
六、使用与操作………………………………………………………………………………… 4-5
七、维护与保养 (5)
七、故障原因及排除方法 (5)
■概述

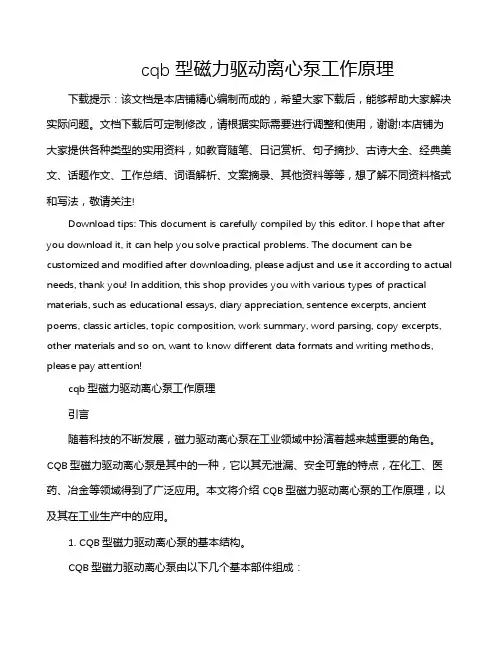

CQB型磁力传动离心泵（简称CQB磁力泵）。主要特点是利用磁传动器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象，完全无泄漏。此种类型的泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。
●主要用途及适用范围
CQB磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业。是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。
●使用环境及工作条件
CQB磁力泵其过流部件材质以Ⅱ类和Ⅲ类金属材质为主，也可以带非金属衬里或热固体性塑料，这类泵统称金属磁力泵，适用于输送液体的吸入压力必须大于其汽化压力0.1MPa, 最大出口压力4.0MPa,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含铁磁性质颗粒和纤维的液体。
■型号与性能

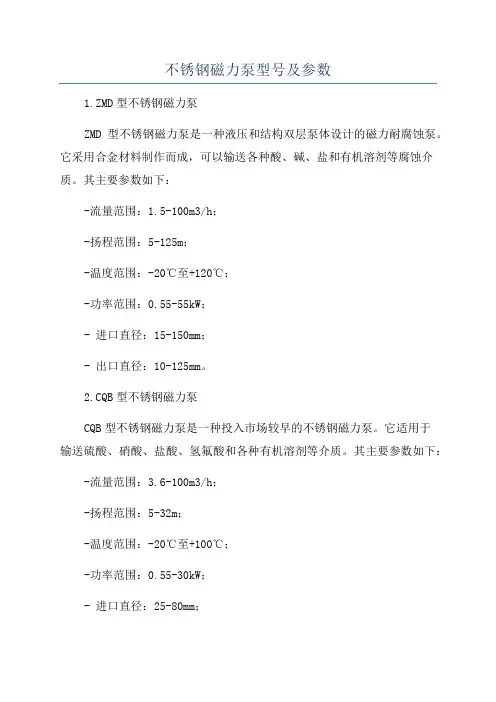

CQB磁力泵性能范围（按额定点性能）
流量 3.2～100m3/h
扬程 12.5～80m
温度 -20～100℃
泵吸入口直径 32～100mm
功率 1.1～55kW
●型号说明
例：CQB—50—32—160
泵叶轮名义直径（mm）
泵出口直径(mm)
泵进口直径(mm)
磁力泵
■结构
●结构形式
CQB磁力泵主要由泵体、叶轮、泵轴、轴承、轴承体、隔离套、止推环、联接架、磁传动器等零部件组成。性能参数见表a，其结构型式见图一。
▲CQB型磁力泵系列性能参数表a
●轴向力平衡
上述磁力泵，叶轮应设置前、后密封环、平衡孔和轴向力自动调节机构，减少止推环的承受载荷，延缓磨损，提高泵的使用寿命和可靠性。
●轴承结构
轴承选用碳石墨、碳化硅和硬质合金材料，结构设计成带轴向和径向直槽结构型式或螺旋带直槽结构型式，以泵送介质冷却润滑。并且前后轴承按循环液流方向设计成不同旋向。
●传动
泵的传动是通过磁力耦合器与电机相连接。叶轮的旋转方向从驱动端（电机方向）看，为顺时针方向或逆时针方向旋转。
■安装尺寸：
?Skip Record If...?
■安装与调试
泵安装的好坏对泵的运行和寿命有重要影响。所以安装和校正必须仔细进行。
●安装和校正
a、清除底座上的油腻和污垢，把底座放在地基上。
b、用水平仪检查底座的水平度，允许用楔铁找平。
c、用水泥浇灌底座和地脚螺栓眼。
d、水泥干固后，应检查底座和地脚螺栓孔眼是否松动，合适后拧紧地脚螺
栓，重新检查水平度。
e、清理底座的支持平面，水泵脚及电机脚的平面，并把水泵和电机安装到底座上去。
●安装说明
a、泵的安装高度、管路的长度、直径、流速应符合计算，力求减少不必要的损失。
b、长距离输送是应取较大管径。泵的管路应有自己的支架，不允许管路的重
量加在泵上，避免把泵压坏。
c、排出管路应装逆止阀并应装在闸阀的前面。
警告：泵用电机应由专业人员进行有效安全接地，永久性标志为?Skip Record If...?。
为防止触电，维修或清理磁力泵前应切断电源。
■使用与操作
●起动
a、应在机泵连接前确定电动机的旋转方向是否正确，打开电机后盖，盘动风
叶看泵的转动是否灵活。
b、关闭吐出管路上的闸阀。
c、向泵内注液，或用真空泵引液体排空泵内的气体。
磁力泵使用操作规程 一、启动前的检查、准备工作 1、清理设备周围影响设备和操作人员安全的杂物。 2、检查密封水槽内的工艺水是否在正常工作液位，不足时应补加。 3、为防止杂物进人泵内，泵进口处设过滤器，过滤面积大于管路截面积的3~4倍。保持过滤器清洁，各项工艺准备完毕，具备试车条件。 4、检查设备零部件完整无缺，地脚螺栓等紧固无缺。 5、附带仪表应灵敏、指示准确、可靠。 6、若有滚动轴承箱的磁力泵，润滑系统应按设备技术资料中规定加注润滑油。 7、检查密封水管道上所有阀门要开关正确。 8、在长期停机或泵检修后第一次开车时，拆下电机的风扇罩并手动盘车，检查磁力泵转动是否灵活，在确认没有问题方可安装风扇罩。 9、关闭排出阀，打开吸入阀后打开排气阀充分排气。 10、扬程高的泵在出口管路上应装止回阀，以防突然停机的水锤破坏。 11、通知电工检查绕组绝缘正常方可送电。 12、点动电机，检查泵的转向是否正确; 二、泵的启动： 1、磁力泵空负荷运行将导致轴承磁性体失磁，切记严禁空负荷运行。 2、开启泵前应全开吸入阀，泵内灌满液体，出口管线的排出阀略开1/4，泵启动后待转速达到额定转速即应全开排出阀。 3、检查电流值，是否超出设定值。
5、泵启动后，检查泵的声音及振动情况。出口阀应缓慢开启，待泵达到正常运行状态后，再将出口阀调到所需开度。 6、检查流量、扬程，应不低于铭牌值的90%；密封罩根部工作温度在磁转子材料允许范围以内。 三、泵运行中注意事项 1、防止颗粒进入 (1)、不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩擦副。 (2)、输送易结晶或沉淀的介质后要及时冲洗(停泵后向泵腔内灌注清水，运转1min后排放干净)，以保障滑动轴承的使用寿命。(3)、输送含有固体颗粒的介质时，应在泵流管入口处过滤。注意吸入端过滤器的前后压力差，压力差增加时，表示过滤器上有异物堵塞，要停止泵运行，以便清洗粗滤器。 2、防止退磁 (1)、磁力矩不可设计得过小。 (2)、应在规定温度条件下运行，严禁介质温度超标。可在磁力泵隔离套外表面装设铂电阻温度传感器检测环隙区域的温升，以便温度超限时报警或停机。 3、防止干摩擦 (1)、严禁空转。 (2)、严禁介质抽空。 (3)、在出口阀关闭的情况下，泵连续运转时间不得超过2min，以防磁力传动器过热而失效。

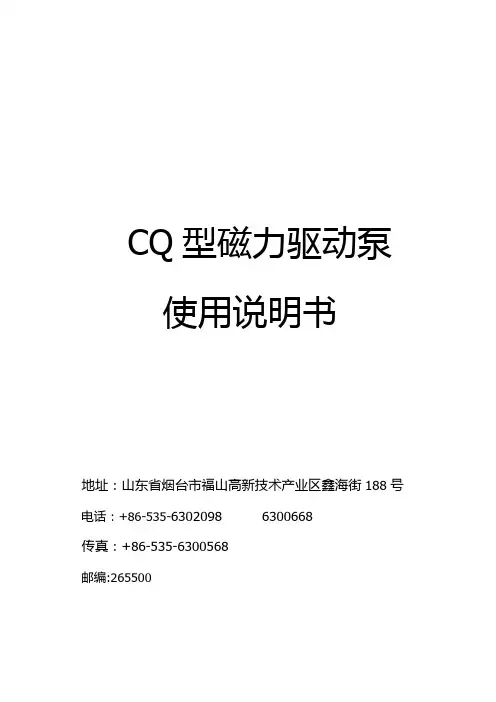

CQ型磁力驱动泵 使用说明书 地址：山东省烟台市福山高新技术产业区鑫海街188号电话：+86-535-6302098 6300668 传真：+86-535-6300568 邮编:265500

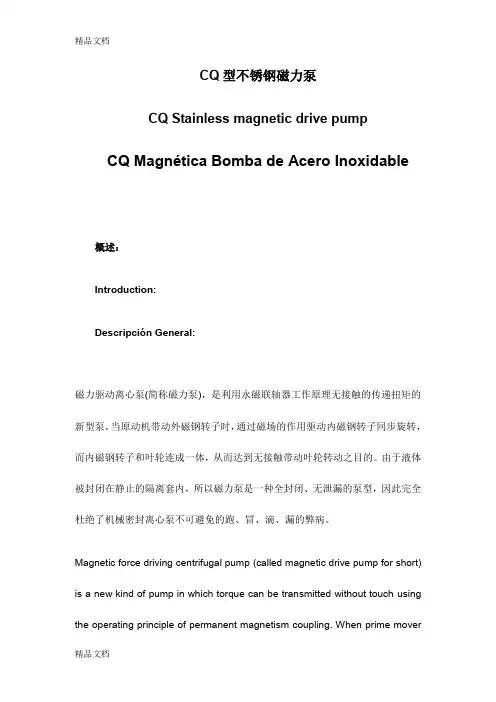

一、产品概述 CQ型磁力驱动泵（简称磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。 磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。 二、主要材料及用途 磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印，科研机构。国防工业等单位抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。 三、磁力泵结构示意图 1、泵壳 2、静环 3、动环 4、叶轮 5、密封圈 6、隔板
7、隔离套8、外磁钢总成9、内磁钢总成10、泵轴11、轴套 12、联接架13、电机 四、磁力泵材质种类 （1）工程塑料泵（增强聚丙烯）型号有： 08CQ-2、10CQ-3、14CQ-5、16CQ-8、20CQ-12、32CQ-15、32CQ-25、40CQ-20、50CQ-25、50CQ-32。 （2）不锈钢泵（1Cr18Ni9Ti）型号有： 16CQ-8、20CQ-12、32CQ-15、32CQ-25、40CQ-20、40CQ-32、50CQ-25、50CQ-40、50CQ-50、65CQ-25、65CQ-35、80CQ-35、80CQ-50。 五、磁力泵特性曲线（以常温清水为测试介质）
第一章磁力泵操作维护手册 1.概述 BGMA联合罐区磁力泵是由杭州大路实业有限公司生产的单级单吸卧式MDCA型磁力泵，所有泵无冷却水和密封冲洗等辅助系统，从泵进口方向看泵轴其转动方向为逆时针。泵共26台，共13个位号，每个位号两台互相备用。杭州大陆磁力泵具有优点： ●安全无泄漏 ●钛合金或哈氏合金定子屏蔽套 ●碳化硅滑动轴承 ●轴向力自动平衡 ●噪音低 ●维修费用低 2.用途 BGMA联合罐区磁力泵是为联合装置输转原料和产品的，共26台，常压一罐区6台、常压二罐区12台、球罐一8台，具体明细见下表 序号位号设备名称（用途）型号单元装置 1 AP-3102A/B 丁二烯输送泵MDCA80-40-315 球罐一 2 AP-3103A/B 丁二烯产品泵MDCA50-25-250 球罐一 3 AP-3106A/B 丁烯-1输送泵MDCA80-40-250 球罐一 4 AP-3107A/B 丁烯-1产品泵MDCA80-40-250 球罐一 5 AP-3201A/B 裂解汽油输送泵MDCA100-80-315 常压一 6 AP-3209A/B MTBE输送泵MDCA80-40-315 常压一 7 AP-3210A/B 汽油组分产品泵MDCA100-50-400 常压一 8 AP-3221A/B 加氢汽油输送泵MDCA80-50-250 常压二 9 AP-3222A/B 不合格芳烃产品泵MDCA50-25-250 常压二 10 AP-3223A/B 湿溶剂输送泵MDCA80-40-315 常压二 11 AP-3224A/B 干溶剂输送泵MDCA80-40-315 常压二 12 AP-3225A/B 苯倒罐泵MDCA 常压二 13 AP-3226A/B 苯输送泵MDCA80-50-250 常压二 3.结构及原理 结构 该泵为单级单吸、卧式、径向剖分、轴向吸入径向排出、后开门结构，主要由泵、磁力驱动装置和其它零部件共三部分组成（详见剖面图）。泵主要由叶轮、泵体、轴
磁力泵操作规程
磁力泵操作规程 1.磁力泵的运行 1.1试车前的准备工作 1.1.1管道必须进行吹扫、清洗、为防止残留的杂质、焊渣进入泵腔，在泵进口处须配有过滤器或过滤网。 1.1.2检查名部分螺栓、连接件是否有松动，有松动的要加以坚固。 1.1.3用手盘动联轴节，使泵转子转动几圈，看转动是否灵活，是否有响声或轻重不匀的感觉，以判断泵内有无异物。 1.2启动程序 1.2.1打开吸入阀(进口阀)，关闭排出阀（出口阀）、压力表阀、真空表阀，进行灌泵。 1.2.2稍开排出阀，点动电动机，查看电机转向。 1.2.3转向正确后，启动电动机，找开压力表、真空表阀。 1.2.4在压力上升并认为机器运转开稳后，徐徐打开排出阀，泵进行正常工作（离心泵排出阀微开启动，是为了轻载起步，减小点动电流，但必须注意：旋涡泵必须开阀启动）。
1.2.5泵运行点应在工况点上下浮动，过小、过大流量均易造成泵损坏。绝不允许用吸入管路上的阀门来调节流量，以免产生气蚀。 2.磁力泵的停车 2.1缓慢关闭排出阀。 2.2停止电机。 2.3关闭泵进口阀门。 2.4如环境温度低于液体凝固点时，要放净泵内液体，以防冻裂。 2.5长时间停止使用的泵，除将泵内的腐蚀性液体放净外，还要用清水冲洗干净，特别是密封室认真冲洗干净。最好是将泵拆下清洗后重新装好，并将泵的进出口封闭后妥善保管。 2.6禁止在出口阀门未关闭的情况下停车，以免出口管路液体倒流使叶轮反转，损坏零件。 3.磁力泵操作中注意事项 3.1泵决不允许空载运行，如果不能保证，须安装空载保护装置，压力传感器或负载测控器。一旦断液或泵内有摩擦，则保护装置响应后跳闸，防止泵空载而造成进一步的损坏。 3.2如果磁力泵配备的电机超过7.5KW，最好能配备慢启动装置（如星三角启动器）。因为电机启动时，启动扭矩大，而配备的磁钢扭矩如果小于起动扭矩时，则内外磁钢会出现滑脱现象，即
Omp磁力齿轮泵 使用说明书 一、概述： 磁力齿轮泵是一种通过磁力耦合传动的齿轮泵。壳体采用优质不锈钢316L制造，齿轮由PEEK 塑料精密注塑制成。具有高压力，小流量无渗漏，耐腐蚀，耐高温的特点。齿轮泵与微型电机组成的齿轮泵单元。广泛用于医疗、化工、科研、食品加工、清洗、印刷、水处理、喷涂、包装计量等领域。 二、型号说明 二、安装与使用： 1.打开泵进口的封口，注意打开封口后务必保持泵内的清洁，以免造成泵卡死。 2.泵的进出管道，请按泵壳上箭头表示位置安装， 3.泵的进出管应加密封处理和固定。（特别是进口如有漏气现象会造成泵工作时的噪音增大）。 4.泵在工作前应先将泵内充满液体，以保证泵能可靠的吸入液体。禁止泵在无液体状态下空转。 5.泵应安装在有减震装置的基础上，以减少泵的震动和噪音。 6.泵吸入的液体中颗粒的直径必须小于40微米。 7.电机的接线： ⑴三相交流电机：Y型接法输入380V三相交流电源。△型接法输入三相220V交流电源。 ⑵单相交流电机： 接线端子： D1 K1 D2 K2 :接220V单相电源，（MG200系列接2微法电容，MG300系列接4微法电容）,短接。 (3)直流无刷电机： A:MG200系列 a.外置驱动器 ①：红色粗导线接DC24V+ ，黑色粗导线接地 ②：红，绿，黑色三根细线连接的电位器为泵的流量调节控制。 ③：白，蓝色二根细线与黑色细线同时短接，泵正转，同时断开，泵处于制动状态。 白色细线与黑色细线短接，泵反转，断开，泵处于制动状态 ④：黄色细线与黑色细线短接，泵停转，断开，泵运转。 b.内置驱动器 ①：红色导线接DC24V+ ，黑色导线接地， ②：C，D，F三根细线连接的电位器为泵的流量调节控制。
磁力驱动离心泵型号及使用方法 一、磁力驱动离心泵产品概述： 磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。 磁力驱动离心泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。 磁力驱动离心泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。 二、磁力驱动离心泵耐腐蚀性能供参考
符号说明：?一优良，√一良好，?一可用，但腐蚀明显。X—腐蚀严重，不适用。
三、磁力驱动离心泵型号意义： 四、磁力驱动离心泵安装和使用： 1、磁力驱动泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合,电机务必朝上。 2、当CQB磁力泵抽吸液面高于泵轴心线时，磁力驱动泵起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
3、磁力驱动泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。 4、检查电机旋转方向是否与磁力泵转向标记一致。 5、磁力驱动泵电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。 6、磁力驱动泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。 五、磁力驱动离心泵使用注意事项： 1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时所造成时空载运转。 2、被输送介质中，若含有固体颗粒，磁力驱动泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。 3、磁力驱动离心泵在使用中环境温度应小于40℃，电机温升不得超过75℃。 4、磁力驱动离心泵被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用温度<100℃，输送吸入压力不大于0.2mpa，最大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30 ×10-6m2/s的不含硬颗粒和纤维的液体。 5、磁力驱动离心泵对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。 6、磁力驱动离心泵运行100小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
耐腐蚀磁力泵厂家产品概述及特点 上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧! 一、CQB-F型耐腐蚀磁力泵产品概述： CQB-F衬氟塑料磁力泵是本单位近几年开发的新产品，并引进国外先进技术，采用聚偏二氟乙稀制造，该材料是目前世界上最优秀的耐腐蚀材料，用该材料生产的磁力泵使用范围广，耐腐蚀性能强，机械强度高，不老化、无毒素分解等优点。 二、CQB-F型耐腐蚀磁力泵产品特点： 耐腐蚀磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能最优秀的“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB-F氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。 三、CQB-F型耐腐蚀磁力泵安装与调试：
（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。 （二）当抽吸液面高于泵,心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。 （三）泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。 （四）检查电机旋转方向是否与磁力泵转向标记一致。 （五）电机启动后，?慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。 （六）泵停止工作前，应先关闭排出阀门，然后切断电源。
NP- Fluid Technology solution -微型磁力齿轮泵 Specialist 索 富 您忠实的伙伴
您忠实的伙伴 上海索富实业有限公司成立于2010，是一家以市场需求为先导、技术创新为核心、坚持为客户提供优质产品和服务的微型磁力齿轮泵公司。我们的目标是成为世界领先的微型泵设计和生产者。公司目前在上海拥有研发和销售中心，在福建三明市拥有生产基地。公司人员来自外企管理和技术团队以及国内技师团队，具有微型特种泵15年以上的技术和市场经验以及40年的产品生产和管理经验。公司拥有特种材料应用、专业型线设计、高精度加工、一次注塑成型、精密装配到检测的全套自主技术，已经获得12项专利，包含4项发明专利。公司适应市场需求，每年都有新产品推向市场，都有新技术得到开发和应用。项目进入中国创新创业大赛全国总决赛并获得省级二等奖。全系列产品获得欧盟CE认证。多年来我们的产品行销国内外，在医疗设备、化工装置、工程机械、商用机械、实验室分析、柴油机尾气后处理（SCR）、润滑系统、植保无人机、工业雾化系统、冷却系统、燃料电池、锂电池生产等领域得到广泛应用。产品的稳定、长寿命、高压性能达到甚至超过欧美同类进口产品，获得国内外客户的好评。 我们一直致力于以高度的专业性和贴近客户的服务为您提供最适合需求的完整解决方案。您的需求就是我们的使命。企业简介Company pro le 上海索富实业有限公司成立于2010，是一家以市场需求为先导、技术创新为核心、坚持为客户 提供优质产品和服务的微型磁力齿轮泵公司。我们的目标是成为世界领先的微型泵设计和生产者。公司目前在上海拥有研发和销售中心，在福建三明市拥有生产基地。公司人员来自外企管理和技术团队以及国内技师团队，具有微型特种泵15年以上的技术和市场经验以及40年的产品生产和管理经验。 公司拥有特种材料应用、专业型线设计、高精度加工、一次注塑成型、精密装配到检测的全套自主技术，已经获得12项专利，包含4项发明专利。公司适应市场需求，每年都有新产品推向市场，都有新技术得到开发和应用。 项目进入中国创新创业大赛全国总决赛并获得省级二等奖。全系列产品获得欧盟CE认证。多年来我们的产品行销国内外，在医疗设备、化工装置、工程机械、商用机械、实验室分析、 柴油机尾气后处理（SCR）、润滑系统、植保无人机、工业雾化系统、冷却系统、燃料电池、锂电池生产等领域得到广泛应用。产品的稳定、长寿命、高压性能达到甚至超过欧美同类进口产品，获得国内外客户的好评。 我们一直致力于以高度的专业性和贴近客户的服务为您提供最适合需求的完整解决方案。您的需求就是我们的使命。 企业简介 Company pro le
磁力泵操作规程 日常使用： 1、当抽吸液面高于泵轴心线时，启动前打开吸入管道阀门即可；若抽吸液面低 于泵轴心线时，管道需配备底阀。 2、泵使用前应进行检查，手动盘车，转动要灵活，无卡住及异常声响，各紧固 件要牢固。 3、检查电机旋转方向是否与磁力泵转向标示牌一致。 4、确保泵进口过滤器没有堵塞，不允许欠流。 5、泵启动前或泵检修后再次投用时，要充分进行泵体的冲液和放气工作。充液 放气的一般程序为：微开进口阀，使液体慢慢的浸入充满泵内部，然后微开出口阀，手动盘车，排出泵内气体；关闭出口阀，多次点动泵运转，每次点动后，微开出口阀，排出泵内气体；同时确认点动运转中无异常声音和震动。 6、在使用比重轻，蒸汽压力高的液体时，泵内部会发生气阻，因此要微开泵的 出口阀门后再启动。 7、泵启动前，打开进口阀，关闭出口阀，泵启动后，再缓慢打开出口阀，使设 备达到额定工作点流量为止，且压差值符合数据表规定值。 8、泵停止工作前，应先关闭出口阀，然后停泵，最后关闭进口阀。 9、泵长期停止后的启动，首先要进行泵的各部件检查和电机的绝缘检查，然后 再进行充液排气，最后启动泵。 注意事项： 1、磁力泵理论上的最小连续稳定流量约为额定流量的30%。日常使用请尽量靠 近额定流量点，但不要超过额定流量点，远离最小连续稳定流量点。 2、启、停泵时，对轴承的磨损比正常运行时要大得多，而且会造成石墨轴承发
生脆性断裂。因此，为延长石墨轴承的使用寿命，应尽量使泵连续运行，减少启、停次数。 3、如果管路和泵内部没有充满液体时运转，轴承、隔离套和内磁钢等部件，就 会烧损。 4、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转和欠流 运转，同时要避免在工作中途停电后再启动时所造成的空运转。 5、出口流量是否符合额定值，在过大的流量下运行，会导致叶轮轴向窜动增大， 泵的出口震动剧烈，电机过载。 6、如有异常声音和震动，一般是汽蚀或轴承磨损造成的，必须立即停车。 7、被输送介质中，若含有固体颗粒，泵入口要加过滤网；如含有铁磁质微粒， 需加磁性过滤器。 8、泵在使用中环境温度应小于40℃，电机温度不得超过75℃。 9、对于输送液为易沉淀结晶的介质时，使用后应及时清洗，排净泵内积液。 10、磁力泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套 的间隙大于0.5～1mm，叶轮轴向窜动1.5～2mm时，应更换轴承和轴向动环。 11、磁力泵在维修拆装过程中，内外磁钢部件辐射出来的磁场将对如：心脏起搏 器、信用卡、计算机磁盘、手表、精密仪器、仪表等产生磁场干扰，甚至产生危害性的影响。（上述物件应远离磁性器件，保持1米以上的距离；装配好的整机磁力泵，不存在上述问题，因结构上有磁回路屏，可放心使用）12、装配内磁转子对准外磁转子轴向到位时，由于磁吸力（尤其是钕铁硼或稀土 钴强磁），用户应采取适当的缓冲措施，以免卡、夹手指头，防止工伤事故。 13、电气设备应由专业人员有效接地，并有醒目标示。 14、检修过程中确保设备过流部件不受污染，并由专人现场监督，满足无油、无 杂质的相关清洁度标准。
磁力泵概述 磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。 当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。 磁力泵的工作原理 将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。于是磁体产生运动，带动磁转子旋转。 结构特点 1．永磁体 由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。 2．隔离套 在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。涡流的表达式为：其中Pe－涡流；K—常数；n—泵的额定转速；T－磁传动力矩；F－隔套内的压力；D－隔套内径；一材料的电阻率；—材料的抗拉强度。当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。 3．冷却润滑液流量的控制 泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。当介质为水或水基液时，可使环隙区域的温升维持在3-5℃；当介质为烃或油时，可使环隙区域的温升维持在5-8℃。 4．滑动轴承
