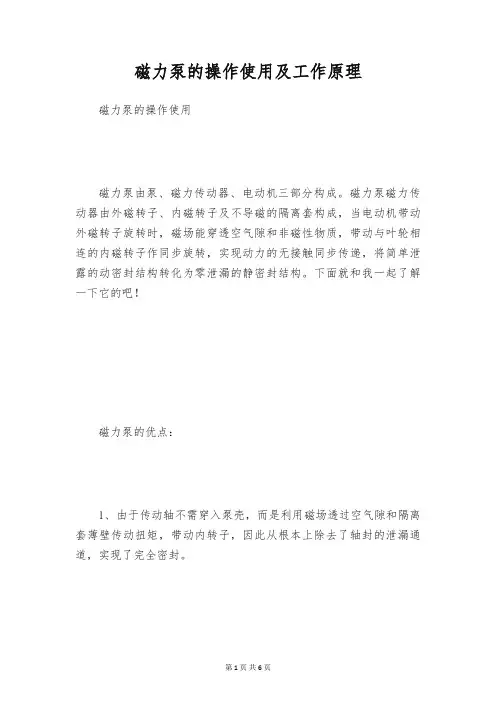

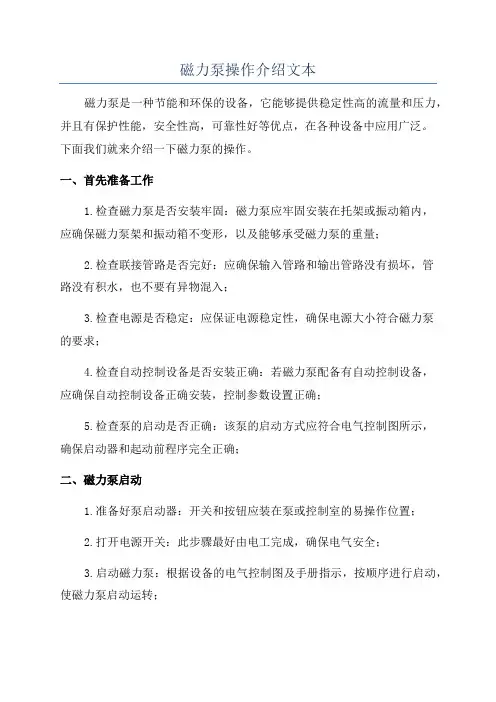

磁力泵使用操作方法
一、磁力泵因气蚀而导致的问题：泵产生气蚀的原因主要有泵入口管阻大、输送介质气相较多、灌泵不充分、泵入口能头不够等原因。气蚀对泵的危害最大，发生气蚀时泵剧烈振动，平衡严重破坏，将导致泵轴承、转子或叶轮损坏。这是磁力泵故障发生的常见原因。
二、无介质或输送介质流量小：使转子主轴与稳定轴承干摩，烧碎轴承。磁力泵是由输送介质给滑动轴承提供润滑和冷却的，在没有开入口阀或出口阀的情况下，滑动轴承因无输送介质润滑和冷却而导致高温从而损坏。
三、防止颗粒进入
1.不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩擦副。
2.输送易结晶或沉淀的介质后要及时冲洗(停泵后向泵腔内灌注清水，运转1min后排放干净)，以保障滑动轴承的使用寿命。
3.输送含有固体颗粒的介质时，应在泵流管入口处过滤。
四、隔离套损坏：磁力泵的磁力联轴器是由泵所输送介质冷却的，如果介质中有硬质颗粒，很容易造成隔离套划伤或划穿，有时如果维护方法不当也有可能造成隔离套的损坏。
五、防止干摩擦
1.严禁空转。
2.严禁介质抽空。
3.在出口阀关闭的情况下，泵连续运转时间不得超过2min，以防磁力传动器过热而失效。
六、防止退磁
1.磁力矩不可设计得过小。
2.应在规定温度条件下运行，严禁介质温度超标。可在磁力泵隔离套外表面装设铂电阻温度传感器检测环隙区域的温升，以便温度超限时报警或停机。
磁力泵使用操作规程 一、启动前的检查、准备工作 1、清理设备周围影响设备和操作人员安全的杂物。 2、检查密封水槽内的工艺水是否在正常工作液位，不足时应补加。 3、为防止杂物进人泵内，泵进口处设过滤器，过滤面积大于管路截面积的3~4倍。保持过滤器清洁，各项工艺准备完毕，具备试车条件。 4、检查设备零部件完整无缺，地脚螺栓等紧固无缺。 5、附带仪表应灵敏、指示准确、可靠。 6、若有滚动轴承箱的磁力泵，润滑系统应按设备技术资料中规定加注润滑油。 7、检查密封水管道上所有阀门要开关正确。 8、在长期停机或泵检修后第一次开车时，拆下电机的风扇罩并手动盘车，检查磁力泵转动是否灵活，在确认没有问题方可安装风扇罩。 9、关闭排出阀，打开吸入阀后打开排气阀充分排气。 10、扬程高的泵在出口管路上应装止回阀，以防突然停机的水锤破坏。 11、通知电工检查绕组绝缘正常方可送电。 12、点动电机，检查泵的转向是否正确; 二、泵的启动： 1、磁力泵空负荷运行将导致轴承磁性体失磁，切记严禁空负荷运行。 2、开启泵前应全开吸入阀，泵内灌满液体，出口管线的排出阀略开1/4，泵启动后待转速达到额定转速即应全开排出阀。 3、检查电流值，是否超出设定值。
5、泵启动后，检查泵的声音及振动情况。出口阀应缓慢开启，待泵达到正常运行状态后，再将出口阀调到所需开度。 6、检查流量、扬程，应不低于铭牌值的90%；密封罩根部工作温度在磁转子材料允许范围以内。 三、泵运行中注意事项 1、防止颗粒进入 (1)、不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩擦副。 (2)、输送易结晶或沉淀的介质后要及时冲洗(停泵后向泵腔内灌注清水，运转1min后排放干净)，以保障滑动轴承的使用寿命。(3)、输送含有固体颗粒的介质时，应在泵流管入口处过滤。注意吸入端过滤器的前后压力差，压力差增加时，表示过滤器上有异物堵塞，要停止泵运行，以便清洗粗滤器。 2、防止退磁 (1)、磁力矩不可设计得过小。 (2)、应在规定温度条件下运行，严禁介质温度超标。可在磁力泵隔离套外表面装设铂电阻温度传感器检测环隙区域的温升，以便温度超限时报警或停机。 3、防止干摩擦 (1)、严禁空转。 (2)、严禁介质抽空。 (3)、在出口阀关闭的情况下，泵连续运转时间不得超过2min，以防磁力传动器过热而失效。

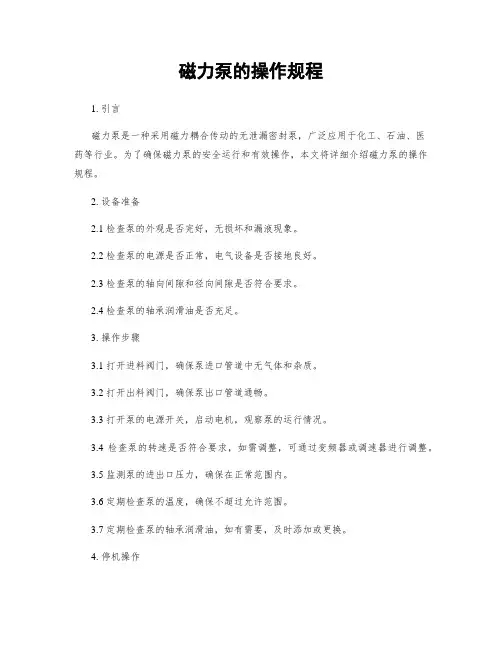

磁力泵操作规程
磁力泵操作规程 1.磁力泵的运行 1.1试车前的准备工作 1.1.1管道必须进行吹扫、清洗、为防止残留的杂质、焊渣进入泵腔，在泵进口处须配有过滤器或过滤网。 1.1.2检查名部分螺栓、连接件是否有松动，有松动的要加以坚固。 1.1.3用手盘动联轴节，使泵转子转动几圈，看转动是否灵活，是否有响声或轻重不匀的感觉，以判断泵内有无异物。 1.2启动程序 1.2.1打开吸入阀(进口阀)，关闭排出阀（出口阀）、压力表阀、真空表阀，进行灌泵。 1.2.2稍开排出阀，点动电动机，查看电机转向。 1.2.3转向正确后，启动电动机，找开压力表、真空表阀。 1.2.4在压力上升并认为机器运转开稳后，徐徐打开排出阀，泵进行正常工作（离心泵排出阀微开启动，是为了轻载起步，减小点动电流，但必须注意：旋涡泵必须开阀启动）。
1.2.5泵运行点应在工况点上下浮动，过小、过大流量均易造成泵损坏。绝不允许用吸入管路上的阀门来调节流量，以免产生气蚀。 2.磁力泵的停车 2.1缓慢关闭排出阀。 2.2停止电机。 2.3关闭泵进口阀门。 2.4如环境温度低于液体凝固点时，要放净泵内液体，以防冻裂。 2.5长时间停止使用的泵，除将泵内的腐蚀性液体放净外，还要用清水冲洗干净，特别是密封室认真冲洗干净。最好是将泵拆下清洗后重新装好，并将泵的进出口封闭后妥善保管。 2.6禁止在出口阀门未关闭的情况下停车，以免出口管路液体倒流使叶轮反转，损坏零件。 3.磁力泵操作中注意事项 3.1泵决不允许空载运行，如果不能保证，须安装空载保护装置，压力传感器或负载测控器。一旦断液或泵内有摩擦，则保护装置响应后跳闸，防止泵空载而造成进一步的损坏。 3.2如果磁力泵配备的电机超过7.5KW，最好能配备慢启动装置（如星三角启动器）。因为电机启动时，启动扭矩大，而配备的磁钢扭矩如果小于起动扭矩时，则内外磁钢会出现滑脱现象，即
CQ型磁力驱动泵 使用说明书 地址：山东省烟台市福山高新技术产业区鑫海街188号电话：+86-535-6302098 6300668 传真：+86-535-6300568 邮编:265500
一、产品概述 CQ型磁力驱动泵（简称磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。 磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。 二、主要材料及用途 磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印，科研机构。国防工业等单位抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。 三、磁力泵结构示意图 1、泵壳 2、静环 3、动环 4、叶轮 5、密封圈 6、隔板
7、隔离套8、外磁钢总成9、内磁钢总成10、泵轴11、轴套 12、联接架13、电机 四、磁力泵材质种类 （1）工程塑料泵（增强聚丙烯）型号有： 08CQ-2、10CQ-3、14CQ-5、16CQ-8、20CQ-12、32CQ-15、32CQ-25、40CQ-20、50CQ-25、50CQ-32。 （2）不锈钢泵（1Cr18Ni9Ti）型号有： 16CQ-8、20CQ-12、32CQ-15、32CQ-25、40CQ-20、40CQ-32、50CQ-25、50CQ-40、50CQ-50、65CQ-25、65CQ-35、80CQ-35、80CQ-50。 五、磁力泵特性曲线（以常温清水为测试介质）
文件编号：TP-AR-L4729 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 磁力泵的工作原理、结构原理(正式版)
磁力泵的工作原理、结构原理(正式 版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 磁力泵由泵、磁力传动器、电动机三部分组成。 关键部件磁力传动器由外磁转子、内磁转子及不导磁 的隔离套组成。当电动机带动外磁转子旋转时，磁场 能穿透空气隙和非磁性物质，带动与叶轮相连的内磁 转子作同步旋转，实现动力的无接触传递，将动密封 转化为静密封。由于泵轴、内磁转子被泵体、隔离套 完全封闭，从而彻底解决了“跑、冒、滴、漏”问 题，消除了炼油化工行业易燃、易爆、有毒、有害介 质通过泵密封泄漏的安全隐患，有力地保证了职工的 身心健康和安全生产。
一、磁力泵工作原理 将n对磁体（n为偶数）按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。于是磁体产生运动，带动磁转子旋转。 二、结构特点 1．永磁体 由稀土永磁材料制成的永磁体工作温度范围广(-
磁力泵操作规程 日常使用： 1、当抽吸液面高于泵轴心线时，启动前打开吸入管道阀门即可；若抽吸液面低 于泵轴心线时，管道需配备底阀。 2、泵使用前应进行检查，手动盘车，转动要灵活，无卡住及异常声响，各紧固 件要牢固。 3、检查电机旋转方向是否与磁力泵转向标示牌一致。 4、确保泵进口过滤器没有堵塞，不允许欠流。 5、泵启动前或泵检修后再次投用时，要充分进行泵体的冲液和放气工作。充液 放气的一般程序为：微开进口阀，使液体慢慢的浸入充满泵内部，然后微开出口阀，手动盘车，排出泵内气体；关闭出口阀，多次点动泵运转，每次点动后，微开出口阀，排出泵内气体；同时确认点动运转中无异常声音和震动。 6、在使用比重轻，蒸汽压力高的液体时，泵内部会发生气阻，因此要微开泵的 出口阀门后再启动。 7、泵启动前，打开进口阀，关闭出口阀，泵启动后，再缓慢打开出口阀，使设 备达到额定工作点流量为止，且压差值符合数据表规定值。 8、泵停止工作前，应先关闭出口阀，然后停泵，最后关闭进口阀。 9、泵长期停止后的启动，首先要进行泵的各部件检查和电机的绝缘检查，然后 再进行充液排气，最后启动泵。 注意事项： 1、磁力泵理论上的最小连续稳定流量约为额定流量的30%。日常使用请尽量靠 近额定流量点，但不要超过额定流量点，远离最小连续稳定流量点。 2、启、停泵时，对轴承的磨损比正常运行时要大得多，而且会造成石墨轴承发
生脆性断裂。因此，为延长石墨轴承的使用寿命，应尽量使泵连续运行，减少启、停次数。 3、如果管路和泵内部没有充满液体时运转，轴承、隔离套和内磁钢等部件，就 会烧损。 4、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转和欠流 运转，同时要避免在工作中途停电后再启动时所造成的空运转。 5、出口流量是否符合额定值，在过大的流量下运行，会导致叶轮轴向窜动增大， 泵的出口震动剧烈，电机过载。 6、如有异常声音和震动，一般是汽蚀或轴承磨损造成的，必须立即停车。 7、被输送介质中，若含有固体颗粒，泵入口要加过滤网；如含有铁磁质微粒， 需加磁性过滤器。 8、泵在使用中环境温度应小于40℃，电机温度不得超过75℃。 9、对于输送液为易沉淀结晶的介质时，使用后应及时清洗，排净泵内积液。 10、磁力泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套 的间隙大于0.5～1mm，叶轮轴向窜动1.5～2mm时，应更换轴承和轴向动环。 11、磁力泵在维修拆装过程中，内外磁钢部件辐射出来的磁场将对如：心脏起搏 器、信用卡、计算机磁盘、手表、精密仪器、仪表等产生磁场干扰，甚至产生危害性的影响。（上述物件应远离磁性器件，保持1米以上的距离；装配好的整机磁力泵，不存在上述问题，因结构上有磁回路屏，可放心使用）12、装配内磁转子对准外磁转子轴向到位时，由于磁吸力（尤其是钕铁硼或稀土 钴强磁），用户应采取适当的缓冲措施，以免卡、夹手指头，防止工伤事故。 13、电气设备应由专业人员有效接地，并有醒目标示。 14、检修过程中确保设备过流部件不受污染，并由专人现场监督，满足无油、无 杂质的相关清洁度标准。
Omp磁力齿轮泵 使用说明书 一、概述： 磁力齿轮泵是一种通过磁力耦合传动的齿轮泵。壳体采用优质不锈钢316L制造，齿轮由PEEK 塑料精密注塑制成。具有高压力，小流量无渗漏，耐腐蚀，耐高温的特点。齿轮泵与微型电机组成的齿轮泵单元。广泛用于医疗、化工、科研、食品加工、清洗、印刷、水处理、喷涂、包装计量等领域。 二、型号说明 二、安装与使用： 1.打开泵进口的封口，注意打开封口后务必保持泵内的清洁，以免造成泵卡死。 2.泵的进出管道，请按泵壳上箭头表示位置安装， 3.泵的进出管应加密封处理和固定。（特别是进口如有漏气现象会造成泵工作时的噪音增大）。 4.泵在工作前应先将泵内充满液体，以保证泵能可靠的吸入液体。禁止泵在无液体状态下空转。 5.泵应安装在有减震装置的基础上，以减少泵的震动和噪音。 6.泵吸入的液体中颗粒的直径必须小于40微米。 7.电机的接线： ⑴三相交流电机：Y型接法输入380V三相交流电源。△型接法输入三相220V交流电源。 ⑵单相交流电机： 接线端子： D1 K1 D2 K2 :接220V单相电源，（MG200系列接2微法电容，MG300系列接4微法电容）,短接。 (3)直流无刷电机： A:MG200系列 a.外置驱动器 ①：红色粗导线接DC24V+ ，黑色粗导线接地 ②：红，绿，黑色三根细线连接的电位器为泵的流量调节控制。 ③：白，蓝色二根细线与黑色细线同时短接，泵正转，同时断开，泵处于制动状态。 白色细线与黑色细线短接，泵反转，断开，泵处于制动状态 ④：黄色细线与黑色细线短接，泵停转，断开，泵运转。 b.内置驱动器 ①：红色导线接DC24V+ ，黑色导线接地， ②：C，D，F三根细线连接的电位器为泵的流量调节控制。
磁力驱动离心泵型号及使用方法 一、磁力驱动离心泵产品概述： 磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。 磁力驱动离心泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。 磁力驱动离心泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。 二、磁力驱动离心泵耐腐蚀性能供参考
符号说明：?一优良，√一良好，?一可用，但腐蚀明显。X—腐蚀严重，不适用。
三、磁力驱动离心泵型号意义： 四、磁力驱动离心泵安装和使用： 1、磁力驱动泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合,电机务必朝上。 2、当CQB磁力泵抽吸液面高于泵轴心线时，磁力驱动泵起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
3、磁力驱动泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。 4、检查电机旋转方向是否与磁力泵转向标记一致。 5、磁力驱动泵电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。 6、磁力驱动泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。 五、磁力驱动离心泵使用注意事项： 1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时所造成时空载运转。 2、被输送介质中，若含有固体颗粒，磁力驱动泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。 3、磁力驱动离心泵在使用中环境温度应小于40℃，电机温升不得超过75℃。 4、磁力驱动离心泵被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用温度<100℃，输送吸入压力不大于0.2mpa，最大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30 ×10-6m2/s的不含硬颗粒和纤维的液体。 5、磁力驱动离心泵对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。 6、磁力驱动离心泵运行100小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
磁力泵检修作业指导书 一、目的 为了加强磁力泵检修拆装作业的质量管理，规范日常检查维护作业操作步骤，保证拆装作业的顺利完成，最主要的目的是确保操作人员的人身安全，其次是为提高日常检维修效率，降低人员劳动力的浪费，减少的环境污染，制定本操作程序指导书；最终达到设备平稳运行。 二、适用范围 本操作程序适用于各装置的CNA型、CNH型、CNE型、CNAD型、CNHX型等磁力泵的检修拆装作业。 三、操作程序 1、施工前准备 （1）掌握泵的运行情况，并备齐必要的图纸和资料。 （2）作业人员必须按所拆装设备的需要准备工、量、卡具、起重机具、配件及材料，仔细检查工具有无破损和缺陷，并正确使用之，避免作业中产生不必要的质量误差。 （3）磁力泵检修记录表应准备齐全。 （4）严格执行安全检修作业票内容，并逐一落实、确认签字。 （5）施工人员必须严格遵守各项安全规定，增强自我保护意识，杜绝违章作业，进入现场必须按照《劳保着装》规定进行着装（有必要时必须着隔热服及防毒面具），穿防滑耐油胶鞋，佩戴安全帽并系好帽带，高空作业挂好安全带。严禁赤臂进入作业现场，避免造成对作业人员的烫伤、划伤。 （6）到达施工现场，看好风向，并站在上风口作业，看好危急情况下的撤离通道。 2、施工准备 （1）人员准备 人员要求：掌握本专业理论实践知识，了解相关工种的一般操作；具备实际操作和处理故障的作业能力；熟悉所用的设备机具状况并会使用；具有两年以上工作经验，职业技能达到中级技术水平。 人员组成：钳工技师1人，钳工高级工1人，钳工中级工3人，安全员1人。 （2）工机具准备
（3）材料准备 3、检修工序
四、检修拆装注意事项 1、施工人员必须熟悉图纸、资料及施工技术方案，并了解设备的结构原理，掌握正确的安装工艺、程序和方法，掌握有关精密测量技术，做好各项施工记录。 2、提高全员质量意识，健全质保体系，使质量管理程序制度化和标准化。 3、严格施工小组自检，质检员监检和甲乙双方共检制度。确保各工序的施工质量。 4、对主要施工工序设停工检查点，各方人员共检合格后进行检查签证。 5、施工中，由专业技术人员对重要部位或工序进行详细的书面技术交底。 6、严格施工工艺纪律，坚持文明施工。 7、施工中所用的重要材料均应有材料合格证，设备的合金钢零、部件进行光谱分析，紧固件还需进行硬度检查，备件符合规格、材质、数量要求，遵循零件的互换要求。 8、机器的拆检组装按图纸和规范要求进行，使用合适的工具，严禁盲目敲打。拆下的零、部件分别存放，对于精密部件要精心包装保护。 9、施工过程中妥善保护设备的精密加工面（如盖上胶皮等）。 五、风险识别
第一章磁力泵操作维护手册 1.概述 BGMA联合罐区磁力泵是由杭州大路实业有限公司生产的单级单吸卧式MDCA型磁力泵，所有泵无冷却水和密封冲洗等辅助系统，从泵进口方向看泵轴其转动方向为逆时针。泵共26台，共13个位号，每个位号两台互相备用。杭州大陆磁力泵具有优点： ●安全无泄漏 ●钛合金或哈氏合金定子屏蔽套 ●碳化硅滑动轴承 ●轴向力自动平衡 ●噪音低 ●维修费用低 2.用途 BGMA联合罐区磁力泵是为联合装置输转原料和产品的，共26台，常压一罐区6台、常压二罐区12台、球罐一8台，具体明细见下表 序号位号设备名称（用途）型号单元装置 1 AP-3102A/B 丁二烯输送泵MDCA80-40-315 球罐一 2 AP-3103A/B 丁二烯产品泵MDCA50-25-250 球罐一 3 AP-3106A/B 丁烯-1输送泵MDCA80-40-250 球罐一 4 AP-3107A/B 丁烯-1产品泵MDCA80-40-250 球罐一 5 AP-3201A/B 裂解汽油输送泵MDCA100-80-315 常压一 6 AP-3209A/B MTBE输送泵MDCA80-40-315 常压一 7 AP-3210A/B 汽油组分产品泵MDCA100-50-400 常压一 8 AP-3221A/B 加氢汽油输送泵MDCA80-50-250 常压二 9 AP-3222A/B 不合格芳烃产品泵MDCA50-25-250 常压二 10 AP-3223A/B 湿溶剂输送泵MDCA80-40-315 常压二 11 AP-3224A/B 干溶剂输送泵MDCA80-40-315 常压二 12 AP-3225A/B 苯倒罐泵MDCA 常压二 13 AP-3226A/B 苯输送泵MDCA80-50-250 常压二 3.结构及原理 结构 该泵为单级单吸、卧式、径向剖分、轴向吸入径向排出、后开门结构，主要由泵、磁力驱动装置和其它零部件共三部分组成（详见剖面图）。泵主要由叶轮、泵体、轴
磁力泵工作原理 发布日期：2007-8-16 浏览数：9465 磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。 一、磁力泵工作原理 将n对磁体（n为偶数）按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。于是磁体产生运动，带动磁转子旋转。 二、结构特点 1．永磁体 由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。 2.隔离套 在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。涡流的表达式为：。其中Pe－涡流；K—常数；n—泵的额定转速；T－磁传动力矩；F－隔套内的压力；D－隔套内径；一材料的电阻率；—材料的抗拉强度。当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D、、等方面考虑。选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。 3．冷却润滑液流量的控制 泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。当介质为水或水基液时，可使环隙区域的温升维持在3-5℃；当介质为烃或油时，可使环隙区域的温升维持在5-8℃。 4．滑动轴承 磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。 由于磁力泵的滑动轴承以所输送的介质进行润滑，所以应根据不同的介质及使用工况，选用不同的材质制作轴承。 5．保护措施 当磁力传动器的从动部件在过载情况下运行或转子卡死时，磁力传动器的主、从动部件会自动滑脱，保护机泵。此时磁力传动器上的永磁体在主动转子交变磁场的作用下，将产生涡损、磁损，造成永磁体温度升高，磁力传动器滑脱失效。 三、磁力泵的优点
磁力泵操作规程 一、磁力泵开车前的准备工作 1、检查泵的安全罩、电机接地线齐全。 2、检查泵润滑油液位及油质情况：液位在1/2~2/3处，无乳化。 3、按照泵的转动方向盘车（逆时针），盘车2-3周，检查盘车是否灵活。 4、检查泵进出口压力表灵活好用。 5、接通电源，点车（开车立即停车），观察泵轴的旋转方向是否是逆 时针方向。 6、如冬季开车，输送介质凝点在-30℃以上，检查输送介质是否为流体； 7、如果输送介质温度与泵体温度相差在10℃以上，在开车前要均匀预 热或预冷，预热或预冷速度一般为40℃～50℃/h（一般为让介质进入泵体）。 二、磁力泵的启动步骤 1、磁力泵启动前的准备工作完毕后，打开泵出入口阀门，关闭出口阀 门，打开回流阀，打开排气阀排气使泵体灌满介质。 2、启动电机开关。 3、检查进出口压力、电流、振动、杂音、泄露及轴承温度等情况。 4、无问题时缓慢打开出口阀（≯3min），缓慢关闭回流阀调整至需要 的流量值。 三、磁力泵运转过程中的检查事项 1、电机电流是否在规定的范围内。 2、泵出口压力是否正常指示。 3、轴承箱的油位、油质情况。 4、轴承、电机温度是否正常。（≯70℃） 5、机泵运转平稳，无杂音，油封、冷却水投用是否正常。 6、机泵及附属管路有无泄露。 7、当泵已经达到运转的温度和压力后，再次检查调整，如果需要的话 应重调（微调）设备。 四、磁力泵的停车步骤 1、缓慢关闭泵的出口阀，直至完全关闭（不得直接关闭速关阀，避免 造成水锤现象，损坏泵体）。 2、停电机，将泵停车。 3、关冷却用循环水。 4、停车，盘车3~5转。 5、如介质凝点高于-30℃则需排掉泵体内介质。
C Q B型磁力泵说明书
目录 一、概述 (1) 二、型号与性能 (1) 三、结构 (2) 四、安装尺寸 (3) 五、安装与调试 (4) 六、使用与操作………………………………………………………………………………… 4-5 七、维护与保养 (5) 七、故障原因及排除方法 (5)
■概述 CQB型磁力传动离心泵（简称CQB磁力泵）。主要特点是利用磁传动器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象，完全无泄漏。此种类型的泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。 ●主要用途及适用范围 CQB磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业。是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。 ●使用环境及工作条件 CQB磁力泵其过流部件材质以Ⅱ类和Ⅲ类金属材质为主，也可以带非金属衬里或热固体性塑料，这类泵统称金属磁力泵，适用于输送液体的吸入压力必须大于其汽化压力0.1MPa, 最大出口压力4.0MPa,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含铁磁性质颗粒和纤维的液体。 ■型号与性能 CQB磁力泵性能范围（按额定点性能）
流量 3.2～100m3/h 扬程 12.5～80m 温度 -20～100℃ 泵吸入口直径 32～100mm 功率 1.1～55kW ●型号说明 例：CQB—50—32—160 泵叶轮名义直径（mm） 泵出口直径(mm) 泵进口直径(mm) 磁力泵 ■结构 ●结构形式 CQB磁力泵主要由泵体、叶轮、泵轴、轴承、轴承体、隔离套、止推环、联接架、磁传动器等零部件组成。性能参数见表a，其结构型式见图一。 ▲CQB型磁力泵系列性能参数表a
磁力泵概述 磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。 当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。 磁力泵的工作原理 将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。于是磁体产生运动，带动磁转子旋转。 结构特点 1．永磁体 由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。 2．隔离套 在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。涡流的表达式为：其中Pe－涡流；K—常数；n—泵的额定转速；T－磁传动力矩；F－隔套内的压力；D－隔套内径；一材料的电阻率；—材料的抗拉强度。当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。 3．冷却润滑液流量的控制 泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。当介质为水或水基液时，可使环隙区域的温升维持在3-5℃；当介质为烃或油时，可使环隙区域的温升维持在5-8℃。 4．滑动轴承
磁力驱动泵维护检修规程 二○○七
目录 1 总则 (419) 2 完好标准 (419) 3 磁力驱动泵的维护和常见故障 (420) 3.1 维护 (420) 3.2 常见故障及处理方法 (421) 4 磁力驱动泵的日常检测 (423) 4.1 检测周期及内容 (423) 4.2 检测结果的评估和处理 (423) 5 磁力驱动泵的修理 (425) 5.1 检修周期及内容 (425) 5.2 检修方法及质量标准 (426) 6 试车及验收 (436) 7 维护检修安全注意事项 (437)
1 总则 1.1 适用范围 根据美国高质泵公司(ITT Industries)、英国胜达因（SUNDYNE）HMD无泄漏磁力驱动泵有限公司以及江苏太仓市磁力驱动泵有限公司提供的使用说明书等有关资料编制本规程。 本规程适用于国产或从国外引进的用于输送化工物料、冷却水、密封液等及泵的材质、主要部件为金属或工程塑料的磁力驱动离心泵(以下均简称为“磁力泵”)的维护和检修。 本规程与制造厂的技术文件相抵触时，应遵循制造厂技术文件中的一切规定。 1.2 结构简述 磁力驱动离心泵是应用现代磁学原理，实现力矩的无接触传递，从而达到无泄漏的目的。磁力泵运行时，由电机通过联轴器带动外磁钢组件，外磁钢产生的旋转磁场带动内磁钢及转子部件转动，达到无接触传递扭矩的目的。 磁力泵主要由泵体、叶轮、轴、滑动轴承组件、内磁钢组件、隔离罩、外磁钢组件、中体以及传动轴、滚动轴承、悬架、联轴器等部件组成。磁力泵的叶轮安装在轴端呈悬臂式，轴线端面进液体，排出口与泵的轴线垂直。磁力泵采用“后拉式”结构，维修时不必拆卸进出口管路和电机，整个转子部件可以从后部位出。磁力泵由电动机驱动，联轴器一般为膜片式联轴器或加长式爪型弹性联轴器。 2完好标准 2.1 零、部件 2.1.1 泵体及各零、部件完整齐全。 2.1.2 基础螺栓及各连接螺栓齐全、紧固。 2.1.3 安全防护装置齐全、稳固。 2.1.4 压力表、电流表等仪表齐全、灵敏、可靠，量程符合规定，并按规定进行定期校验。 2.1.5 各部安装配合符合规定：进、出口阀及管线安装合理，横平竖直，不堵不漏。2.1.6 泵体及附属阀门、管件、管线油漆完整，标志明显。 2.1.7 基础及底座完整、坚固。 2.2 运行性能
磁力泵的结构组成及使用与维修 (本文源自阳光泵业磁力泵的结构组成 磁力泵由泵、磁力联轴器和驱动电机三部分组成。泵轴的左端装有叶轮，右端装有内磁转子，泵轴由滑动轴承支承。托架联接泵和电机并保证内外磁转子的位置精度。当电机驱动外磁转子旋转时，磁场通过空气气隙和隔(离)套，带动内磁转子同步旋转，从而带动叶轮旋转。 、泵 泵一般选用耐腐蚀、高强度的工程塑料、刚玉陶瓷、不锈钢等作为制作材料，具有良好的耐腐蚀性能，并可以使被输送的介质免受污染。如CQB系列磁力泵的接触被输送液体部分是由抗化学品的氟塑料合金制造。氟塑料合金由可热塑加工的超高分子量聚全氟乙丙烯和一种以上其他塑料共混组成，可加人填料。如由超高分子量聚全氟乙丙烯和聚四氟乙烯组成的塑料合金，前者占重量比为%一%，后者占重量比为%一%，采用干粉共磨或干粉湿法共磨的共混方法制造。用热压或冷压烧结等方法加工成各种制品，克服了聚四氟乙烯冷流和易变形缺点，可延长使用寿命。 磁力泵的轴承是浸没在输送介质中，并用输送介质润滑和冷却。国内较为常用的轴承多为石墨和增强塑料。石墨特别是浸渍石墨具有良好的自润滑性、耐热腐蚀、摩擦系数低、应用范围很广，但石墨较脆，强度也较低，对轴的弯曲和局部过载很敏感，应特别注意。以钢为基体、多孔性青铜为中间层、塑料为表面层的三层复合轴承抗压强度高、摩擦系数小、尺寸稳定，消音减震，近年来得到应用。 、磁力联轴器 磁力联轴器是实现无接触力矩传递从而达到完全无泄漏的关键部件。一般有圆盘形和圆筒形两种形式。由于圆盘形联轴器由两个面对面的环形磁体及其中的隔套组成，两个环形磁体之间存在轴向力，尤其在功率较大时，轴向力很大，克服它很棘手，一般较少采用。圆筒形联轴器包括外磁转子、内磁转子和隔(离)套3个部件，外磁转子与电机相联，并处于大气中，内磁转子与泵轴联成一体，整个转子被包容在泵壳和隔套内并浸没在输送介质中，隔套处在内外转子之间并固定在泵壳体上，使磁力泵壳和隔离套内部形成连通的、完全密封的腔室。磁钢在内磁转子的外圆柱面及外磁转子的内圆柱面上沿圆周方向紧密排列，形成“组合推拉磁路”。 目前，可供磁力泵选用的磁性材料较多，常用的有AlNiCo、铁氧体及稀上永磁材料衫钻SmCo5(简称 1:5),Sm(Co,Cu,Fe,Zr)(简称2:17) , Nd-Fe-B等。其中稀土永磁材料最优先选用，最强有力的是铰铁硼Nd-Fe-B，其最大磁能积高达28 x 104T·A/m以上，内察矫顽力超过1120kA/m，倍受青睐。但其工作温度不能超过120℃高温条件下可选用衫钻永磁材料，Sm(Co,Cu,Fe,Zr)的磁能积约为192 x 103T·A/m，其工作温度可高达300℃. 圆筒形联轴器在设计、加工、装配时均应十分注意内外磁转子间的位置，否则会产生径向力。这种径向力不仅影响力矩传递，而且对轴承的寿命也有直接影响，严重时，会使磁力联轴器无法工作。解决这种径向力的关键是保证内外
磁力泵的基本原理与结构特点 磁力传动技术国外早在1946年已被应用于化工行业和国防领域，我国于50年代末首次将磁力传动技术应用于航天领域，同时刷新了国内外同类试验的先进记录，其技术水平处于国际领先地位。1986年，航天部510研究所利用“拉推磁路”技术在兰州化学工业总公司公司合成橡胶厂的聚苯乙烯装置中成功的应用了磁力传动泵产品，并针对石化生产过程中，物料普遍具有易燃、易爆、剧毒、贵重等特点，用传统的密封方式难以解决轴封处的泄漏问题。十多年来相继对该厂的SAN装置、ABS装置上的100多台不同规格型号和用途的泵全部改换为零泄漏磁力传动泵。彻底解决了物料的泄漏，节约了能源，净化了环境，检修周期比原先提高了10倍以上，大大提高了生产效率。 磁力传动泵也称磁力泵，其显著特点是该泵无轴封部件，即不存在动密封泄漏点。磁力传动泵由泵、磁力传动器、磁力传动泵的特有结构部分和电机组成。其关键部件磁力传动器由外磁转子、内磁转子和不导磁的隔离套组成。根据磁场能穿透空气隙和非磁性介质原理，当电机带动外磁转子旋转时，通过磁力线的作用耦合了与叶轮相联的内磁转子作同步旋转，实现了力矩的非接触式传递，由原来常规泵的一根轴加设轴封部件改为两根轴加设隔离套结构，将动密封转化为静密封，从而彻底解决了介质的泄漏问题。
磁力传动装置示意图 该磁力传动技术于 1998 年引进原航天部510研究所——“组合式拉推磁路理论与技术”开发的大功率无泄漏磁力传动泵系列产品，性能范围为：流量Q=1.6-3000m3/h，扬程H=5-1500m，单级扬程最高为200m（常规转速下），工作压力最高可达50MPa，工作温度可达到455℃，传递功率高达400kW，磁传动效率达到90-98%，有害介质泄漏量为零，无磁场泄漏（接近地磁场）。磁力传动泵结构详见下图。
IWAKI AMERICA MAGNETIC DRIVE PUMP MD/WMD SERIES
Contents 1SAFETY INSTRUCTION (1) 2UNPACKING AND INSPECTION (3) 3OPERATING PRINCIPLE (3) 4MODEL IDENTIFICATION GUIDE (4) 5SPECIFICATIONS (5) Construction/Materials (6) 6HANDLING INSTRUCTIONS (7) 7INSTALLATION, PIPING, AND WIRING (8) 7.1Installation (8) 7.2 Piping instructions (9) 7.3Wiring (9) 8 ASSEMBLY (11) 9OPERATION (12) 10 MAINTENANCE/INSPECTION AND CONSUMABLE PARTS (14) 11 PARTS DESCRIPTION AND EXPLODED VIEW (14) 12 DIMENSIONS (15) 13 TROUBLESHOOTING (16) P/N 180243 Rev. C Jan 2010
1 SAFETY INSTRUCTIONS Turn off the power supply Working without disconnecting the power supply may cause an electrical shock. Before performing any assembly or maintenance procedures involving the pump, make sure to turn the power supply switch off and to stop the pump and other related devices. Terminate operation When you detect any signs of abnormal operation, terminate pump operation immediately. For specified application only The use of a pump in any applications other than those clearly specified may result in injury or damage to the pump. Use the pump strictly in accordance with the pump specifications and application capabilities. Modification Never modify the pump. Iwaki America will not be responsible for any accident or damage of any kind caused by the user remodeling the pump without first obtaining permission or instructions from Iwaki America. Protective clothing If application involves the handling of hazardous liquids, protective gear (gloves, glasses, clothing, etc) must be worn before performing any maintenance on the pump. Please follow safety guidelines established for such applications. Operation Operation of the pump and related system must be by experienced or knowledgeable personal. The pump operator or pump operation supervisor must not allow any personal who have little or no knowledge of the pump to operate the unit. Power Do not operate the pump at a different voltage than specified on the nameplate. This may result in damage to the unit or fire. Only the specified voltage must be used. Do not submerge If the motor or power cable becomes wet or damp fire or electric shock may occur. The unit should be installed in such a manner to prevent contact with fluids or in a wet environment. Follow all local, state and government regulations for the installation and wiring of the pump. Spill accident Protective measures should be taken against any accidental spill or leakage of any hazardous liquids as a result of unexpected damage to the pump or the related piping. Please follow safety guidelines established for such occurrences. Operating site must be free of water and humidity The pump is not designed to be water-proof or dust-proof. The use of the pump in places with splashing water or humidity above 90% may result in an electrical shock or short circuit.
