变压器直流电阻测试原理
直流电阻的测量，是检查绕组焊接质量和绕组有匝间短路;分接开关位置是否良好及其实际位置与指示是否相符;引出线有无断裂、松动;并股线并绕的绕组有无断股等。
直流电阻的测量是变压器在大修、预试和改变分接开关位置后必不可少的试验项目，也是故障后的重要检查项目。
因此，该项试验必须精心操作，尽量减少测量误差。规程规定，160kVA以上的变压器，相间电阻差别一般不大于三相平均值的2%，线间电阻差别一般不大于三相平均值的1%;160kVA及以下的变压器，相间电阻差别一般不大于三相平均值的4%，线间电阻差别一般不大于三相平均值的2%;测得的相间差比以前相应部位测得的相间差比较其变化也不应大于2%。
当直流电阻测得的阻值超标时：
①要首考虑有无测量误差(如外引线是否有连接，试验引线是否过长或太细，接触是否良好、电桥内电池电压足不足等)。
②直流电阻阻值受温度影响较大，所以必须换算至同一温度(一般以20℃为准，R20=(T+20)/(T+t),T铜=235)进行对比、且一般以上层油温为依据。
③目前使用的三相配电变压器，高压绕组采用Y形接线，阻值超标时，也可按下列公式[RA=(RAB+RAC-RBC)/2,RB=(RAB+RBC-RAC)/2,RC(RBC+RAC-RAB)/2],以便找出缺陷相。
④分接开关接触不良，造成阻值偏高较为普遍，如开关不清洁电镀脱落、弹簧压力不足，受力不均、以及过电压时触点有积碳等，都将会造成阻值偏高。这时，应将分接开关盖打开，往返转动几次，一般可消除。
https://www.doczj.com/doc/0e10503506.html,/经以上检查处理后仍超标时，说明内部故障，很有可能是绕组与引线虚焊、脱焊、断线
等，或层间短路，或绕组烧毁。现场无法处理，需送检修房进行吊芯大修。
变压器绕组直流电阻测试是变压器出厂及预防性试验的主要项目之一，通过该项试验可
以：
1、检查绕组焊接质量；
2、检查分接开关各个位置接触是否良好；
3、检查绕组或引出线有无折断处；
4、检查并联支路的正确性，是否存在由几根并联导线绕制成的绕组发生一处或多处断
线的情况；
5、检查层、匝间有无短路的现象；
6、确定绕组的平均温升。
所以变压器绕组直流电阻测量既是简单常规的试验项目，但又是耗时、准确度要求高的
项目，它是确保变压器生产质量、检修质量和安全运行的一个重要手段。
结合国家标准及电力设备预防性试验规程有关规定：
1、 l600kVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无
中性点引出的绕组其线间差别不应大于三相平均值的1%。
2、1600kVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般
不大于三相平均值的2%。
3、与以前相同部位测得值比较，其变化不应大于2%。不同温度下电阻值按下式换算：
https://www.doczj.com/doc/0e10503506.html,/
式中：R1、R2分别为在温度t1、t2下的电阻值；T为电阻温度常数，铜导线为235，铝导线为225。
PC36C 直流电阻测试仪 使 用 说 明 书 邢台龙嘉电子设备科技有限公司
一、用途 PC36C直流低电阻测试仪是一种由高稳定精密恒流源、带自校的高精度数字电压表和CPU 微处理器组成的 5 位半台式数字式直流电阻测试仪，其测量结果用 6 位 VFD荧光显示。该仪 器具有价格低廉、测量精度高、性能稳、使用方便等特点，它适用于测量各种电线、电缆的 电阻值、各类线圈、电动机、变压器绕组的电阻，特别是具有自校功能（用户备用BZ3 标准 电阻，就可以校准），提高仪器的精度，省去了操作人员的送检时间。因此该仪器广泛应用工 厂、科研单位的工作场地和实验室。 二、技术指标 2．1使用条件： 2．1．1 环境温度： 20±15℃（校准温度： 20±1℃） 2．1．2 相对湿度：不大于75％RH 2．1．3 供电电源： 220V±10%， 50Hz± 1Hz 2．1．4 无剧烈震动和机械冲击 2．1．5 环境周围无强电磁场干扰 2．1．6 空气中不含腐蚀气体、灰尘和有害杂质 2．1．7 通风条件良好 2．1．8 总技术指标 型号PC36c直流低电阻测试仪 测量范围μ Ω-200Ω七档量程 最小分辨力μ Ω 量程测量范围分辨力测试电流（可换向）准确度等级电流倍率 200 μΩμ Ωμ Ω± 10A % 1/ 2 mΩΩμ Ω± 10A % 1/ 20 mΩΩ0. 1 μΩ±1A % 1/ 200 mΩΩ1μΩ±% 1/ 2ΩΩ10μΩ±% 1/ 20ΩΩ100μΩ± 1 mA % 1/ 200ΩΩ1mΩ±% 1/ 显示5? 荧光显示 电源220V 供电功耗 25W 尺寸(W)450 mm×(H) 150 mm×(D) 400mm
直流电阻测试仪使用说明及注意事项 1 2020年4月19日
直流电阻测试仪使用方法及注意事项 一、概述 变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在一般情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻快速测试仪（以下简称直阻仪）。它采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。 2 2020年4月19日
二、使用方法 1、测量前准备 首先将电源线以及地线可靠连接到直阻仪上，然后把随机附带的测试线连接到直阻仪面板与其颜色相对应的输入输出接线端子上，将测试线末端的测试钳夹到待测变压器绕组两端，并用力摩擦接触点，以确保接触良好。接线方法如图1 图1 打开电源开关，显示屏显示如图2界面 3 2020年4月19日
图2 直阻仪提供了几种不同的测量电流，您能够根据需要按“▲”和“▼”键进行选择，请注意每种测量电流的最大测量范围，以免出现所测绕组直流电阻大于所选电流的最大测量范围，使测量开始后电流达不到预定值，导致直阻仪长时间处于等待状态（详细的技术参数请参见技术指标一节）。“查看”键用于查看和打印已经存储的测量数据。（详见“数据的查看和处理”）。选择好测量方式和测量电流后，按“测量”键开始整个测量过程。 2、开始测量： 直阻仪在按下“测量”键后开始对被测绕组充电，并显示如图3界面 4 2020年4月19日
直阻（直流电阻测试仪） 武汉世纪华胜科技有限公司 FS-5A智能直流电阻测试仪 一、概述 变压器绕组直流电阻的测量是变压器试验中一个重要的试验项目。它可以检查出绕组内部导线的焊接质量，引线与绕线的焊接质量，绕线所用导线的规格是否符合设计要求，分接开关、引线与套管等载流体的接触是否良好，三相电阻是否平衡等。然而变压器绕组呈感性，特别是大容量的变压器电感很大，由传统的直流电阻测量方法存在测量数据不稳定、测试时间长、操作复杂和安全性不高的缺点。根据不同类型变压器，华胜公司自主开发了充电电流从1～60安培FS系列产品，能满足我国现阶段所有类型变压器的直流电阻测量，符合国家新颁布电力行业标准《直流电阻测试仪通用技术条件DL/T 845.3-2004》要求。 二、产品特点 FS-5A智能直流电阻测量仪是直流双臂电桥和单臂电桥的换代产品，具有测量速度快，稳定性好精度高，数字显示直观，抗干扰性强等优点，是测量各种电阻尤其是大电感设备直流电阻的理想仪器。 由于产品是利用高准确度、高稳定度的直流恒定电流通过被测电阻，并用四位半DVM测量被测电阻两端电压的方法来确定电阻值的。因此，在测量大电感设备的直电
阻时能快速建立测量电流，使测试时间大大缩短。这种测量方法是目前国内外测量电力变压绕组等大电感设备直流电阻速度最快的一种方法，仪器达到了国际水平。 ★特别提示： 试验现场必须具有良好的安全接地装置，使用产品时必须接好安全地线，以免危及测试设备和人身安全。 三、工作原理 本产品的电路工作原理框图如图1所示： 图1 图1中16V稳压源是高精度低纹波电源，可提供5A的电流输出。稳流源输出的电流受其分挡切换控制电路的控制。当测量选择不同挡位时，输出不同的稳定电流。20m Ω和200mΩ挡相应的电流值为5A，2Ω挡相应的电流值为1A；20Ω挡为0.1A；200Ω挡为0.01A；2kΩ读数x 10挡为0.1mA。当恒流电流通过被测电阻时在被测电阻上产生稳定的电压信号，该信号经信号处理电路后由四位半数字表直接显示电阻值。当测量大电感的直流电阻时，测试结束后，电感上储存一定的电荷，按下“放电按键”，电感两端随即并接560Ω大功率电阻，使电感快速放电（约10秒钟），放电后才能拆除测试接线。 四、技术参数
变压器直流电阻测试方法 Prepared on 22 November 2020
变压器直流电阻测试方法 变压器的预防性试验项目很多。主要包括常规的绝缘特性试验，油中溶解气体色谱分析，以及绕组直流电阻测量等。在《电力设备预防性试验规程》中测量绕组直流电阻这一项目仅次于色谱分析排在第二位，可见其重要性，多年来的实践证明，测量变压器绕组的直流电阻能有效检查绕组焊接质量，分接开关接触是否良好，引出线及绕组有无折断、关联支路是否正确、层间有无短路等缺陷。正常的变压器三相直流电阻基本平衡，差值最大不超过三项平均值的2%或4%。然而在实际测试过程中经常会遇到一些特殊情况，这些情况综合来看无非就是两大方面，一是不平衡，二是测不准。华天电力从原理出发给出这些特殊情况的分析及处理方法。 1．概述 测量直流电阻无非两种方法：一是电压降法，二是电桥法。对一般导体而言两种方法均可快速测量出数据，但是，由于变压器绕组的引线结构各不相同；导线质量、连接情况、分接位臵等诸多因素的影响，再加上绕组本身还是一个大的电感，所以实际测量中会出现许多特殊情况，下面就两大方面具体分析： 2.变压器绕组直流电阻不平衡率超标的原因分析防止措施： 原因之一：引线电阻的差异 中小型变压器的引线结构示意图如附图所示。 由附图可见，各线绕组的引线长短不同，因此各项绕组直流电阻值就不同；有可能导致其不平衡率超标。 防止措施： 为消除引线差异的影响采取下列措施：
(1)在保证机械强度和电气绝缘距离的情况下，尽量增大附压套管间的距离，使a、c相的引线短，因而引线电阻减小。这样可以使三项引线电阻尽量接近。 (2)适当增加a、c相首尾引线铜排（铝排）的厚度或宽度。如能保证各相的引线长度和截面之比近似相等，则三相电阻值也近似相等。 (3)适当减小b相极引线的截面。在保证引线允许截流量的条件下，适当减小b相引线截面使三相引线电阻近似相等，这也是一种可行的办法。 (4)寻找中性点引线的合适焊点。对a、b、c三相末端连接铜（铝）排，用仪器找出三相电阻相平衡的点，然后将中性点引出线焊在此点上。 (5)在最长引线的绕组末端连接线上并联铜板（如图1ZY引线之间）以减少其引线电阻。 (6)将三个线圈中电阻值最大的线圈套在b相，这样可以弥补b相引线短的影响。 (7)对上述方法，在实际中可以选择其中之一单独使用，也可综合使用。 原因之二：导线质量 实测证明，有的变压器绕组的直流电阻偏大，有的偏差较大，其主要原因是某些导线的铜和银的含量低于国家标准规定限额。有时即使采用合格的导线，但由于导线截面尺寸偏差不同，也可以导致绕组直流电阻不平衡率超标。 原因之三：连接不紧。 测试实践表明，引线与套管导杆或分接开关之间连接不紧都可能导致变压器直流电阻不平衡率超标。 综合上述所写说明，变压器直流电阻测量方法虽然简单，但是数据分析时要考虑全面，特别是对异常数据的分析，要掌握其中的技巧，深刻理解变压器的原理。认真、冷
使用变压器直流电阻测试仪试验的目的是什么？ 使用变压器直流电阻测试仪测量变压器绕组直流电阻的目的是：检查绕组接头的焊接质量和绕组有无匝间短路现象；电压分接开关的各个位置接触是否良好及分接的实际位置是否相符；引出线有无断裂，多股导线并绕组是否有断股等情况。变压器在大修时或改变分接头位置后，或者出口故障短路后，需要测量绕组连同套管一起的直流电阻。测量方法如下。 （1）电流、电压表法。又称电压降法，其原理是在被测电阻中通以直流电流，测量该电阻上的电压降，根据欧姆定律即可算出被测电阻值。由于电流表和电压表的内阻对测量结果会产生影响，所以它们被接入测量电路的方式应慎重考虑。 （2）平衡电桥法。它是一种采用电桥平衡的原理来测量直流电阻的方法，常用的平衡电桥有单臂和双臂电桥两种。测量变压器的直流电阻时，应在变压器停电并拆去高压引线后进行。对大型大容量电力变压器，因RL串联电路的充电时间常数τ很大，使得每次测量需很长时间来等候电流、电压表指示稳定，因而工作(工作总结)效率很低，常采用特殊仪器（如恒流电源）来代替试中的电源，这样可大大缩短测试时间。测量变压器线圈直流电阻的标准是：对于1600kVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出线的绕组，线间差别不应大于三相平均值的1%，对于1600kVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%，与以前相同部位测得值比较，其变化不应大于2%。 变压器直流电阻测试仪产品描述： 该直流电阻测试仪，以高速微控制器为核心，采用高频调制大功率电源、高速A/D转换器及程控电流源技术，实现了可达50/100A的大电流输出，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是变压器直流电阻测试的最新一代产品。 变压器直流电阻测试仪技术参数： 1、输出电流：5A、10A、20A、50A 2、量程：40μΩ～400mΩ（50A） 100μΩ～1Ω（20A） 500Ω～2Ω（10A） 1mΩ～4Ω(5A） 3、准确度：0.2% 4、分辨率：1μΩ 5、工作温度：0～40℃ 6、环境湿度：≤90%RH，无结露 7、工作电源：AC220V±10%，50HZ±1HZ 做变压器变比试验的目的主要有以下几点：
目录 一、概述 (1) 二、安全措施 (1) 三、性能特点 (1) 四、技术指标 (2) 五、系统介绍 (2) 六、测试与操作方法 (3) 七、注意事项 (5) 八、仪器成套性 (6) 九、售后服务 (6)
一、概述 变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。 二、安全措施 1、使用本仪器前必须认真阅读本手册。 2、仪器的使用者应具备一般电气常识。 3、仪器使用避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。 4、仪表应避免长期颠簸和剧烈振动。 4、对仪器的维修、调试应由专业人员进行。 5、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。 6、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。 7、在测试过程中，禁止移动测试夹和供电线路。 三、性能特点 1、整机由高速单片机控制，自动化程度高，操作简便。 2、采用高频开关电源技术，输出电流大，适合大中型变压器直流电阻测量。 3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。 4、具有声响放电报警，放电指示清晰，减少误操作。 5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。 6、采用立式机箱结构，便于现场使用。 7、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内 部发热，节约能源。可不间断数小时工作。
PC36 Series D.C. Resistance Meters Operation Instructions Shanghai Taiou Electronic CO.，Ltd.
1.Basic Parameters The basic parameters are shown as table 1 Table 1 2Technique Requirements 2.1environmental conditions 2.1.1 environmental temperature 15—25℃ 2.1.2 relative humidity ≤85%RH 2.1.3 power 220V±10%, 48-62Hz 2.1.4 Outside of the earth magnetic field, there is no electric field or magnetic field of electric pulse and electric spark in the measurement environment. 1
2.2basic tolerance The basic tolerance of the measurement is shown as table 2 R X：reading of the measurement R m：maximum value of the range 2.3Accurate class and maximum tolerance shown as table 3. The accurate class and maximum tolerance is The rated output currents of the measurement are shown as table 4. 2
https://www.doczj.com/doc/0e10503506.html,/ 变压器直流电阻测试原理 直流电阻的测量，是检查绕组焊接质量和绕组有匝间短路;分接开关位置是否良好及其实际位置与指示是否相符;引出线有无断裂、松动;并股线并绕的绕组有无断股等。 直流电阻的测量是变压器在大修、预试和改变分接开关位置后必不可少的试验项目，也是故障后的重要检查项目。 因此，该项试验必须精心操作，尽量减少测量误差。规程规定，160kVA以上的变压器，相间电阻差别一般不大于三相平均值的2%，线间电阻差别一般不大于三相平均值的1%;160kVA及以下的变压器，相间电阻差别一般不大于三相平均值的4%，线间电阻差别一般不大于三相平均值的2%;测得的相间差比以前相应部位测得的相间差比较其变化也不应大于2%。 当直流电阻测得的阻值超标时： ①要首考虑有无测量误差(如外引线是否有连接，试验引线是否过长或太细，接触是否良好、电桥内电池电压足不足等)。 ②直流电阻阻值受温度影响较大，所以必须换算至同一温度(一般以20℃为准，R20=(T+20)/(T+t),T铜=235)进行对比、且一般以上层油温为依据。 ③目前使用的三相配电变压器，高压绕组采用Y形接线，阻值超标时，也可按下列公式[RA=(RAB+RAC-RBC)/2,RB=(RAB+RBC-RAC)/2,RC(RBC+RAC-RAB)/2],以便找出缺陷相。 ④分接开关接触不良，造成阻值偏高较为普遍，如开关不清洁电镀脱落、弹簧压力不足，受力不均、以及过电压时触点有积碳等，都将会造成阻值偏高。这时，应将分接开关盖打开，往返转动几次，一般可消除。
https://www.doczj.com/doc/0e10503506.html,/经以上检查处理后仍超标时，说明内部故障，很有可能是绕组与引线虚焊、脱焊、断线 等，或层间短路，或绕组烧毁。现场无法处理，需送检修房进行吊芯大修。 变压器绕组直流电阻测试是变压器出厂及预防性试验的主要项目之一，通过该项试验可 以： 1、检查绕组焊接质量； 2、检查分接开关各个位置接触是否良好； 3、检查绕组或引出线有无折断处； 4、检查并联支路的正确性，是否存在由几根并联导线绕制成的绕组发生一处或多处断 线的情况； 5、检查层、匝间有无短路的现象； 6、确定绕组的平均温升。 所以变压器绕组直流电阻测量既是简单常规的试验项目，但又是耗时、准确度要求高的 项目，它是确保变压器生产质量、检修质量和安全运行的一个重要手段。 结合国家标准及电力设备预防性试验规程有关规定： 1、 l600kVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无 中性点引出的绕组其线间差别不应大于三相平均值的1%。 2、1600kVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般 不大于三相平均值的2%。 3、与以前相同部位测得值比较，其变化不应大于2%。不同温度下电阻值按下式换算：
变压器绕组直流电阻的测量试验作业指导书 1.1 试验目的 检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况； 1.2该项目适用范围 交接、大修、预试、无载调压变压器改变分接位置后、故障后； 1.3试验时使用的仪器 QJ42型单臂、QJ44型双臂电桥或JD2510A变压器直流电阻测试仪； 1.4试验方法 1.4.1电流电压表法 电流电压表法有称电压降法。电压降法的测量原理是在被测量绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律，即可计算出绕组的直流电阻，测量接线如图所示。
图1-1电流电压表法测量直流电阻原理图 （a）测量大电阻（b）测量小电阻测量时，应先接通电流回路，待测量回路的电流稳定后再合开关S2，接入电压表。当测量结束，切断电源之前，应先断S2，后断S1，以免感应电动势损坏电压表。测量用仪表准确度应不低于0.5级，电流表应选用内阻小的电压表应尽量选内阻大的4位高精度数字万用表。当试验采用恒流源，数字式万用表内阻又很大时，一般来讲，都可使用图1-1（b）的接线测量。 根据欧姆定律，由式（1-1）即可计算出被测电阻的直流电阻值。 R X=U/I （1-1） R X——被测电阻（Ω） U——被测电阻两端电压降（V）； I——通过被测电阻的电流（A）。 电流表的导线应有足够的截面，并应尽量地短，且接触良好，以减小引线和接触电阻带来的测量误差。当测量电感量大的电阻时，要有足够的充电时间。 1.4.2平衡电桥法
ZRC-2型直流电阻速测仪使用说明书 一．概述 ZRC-2型变压器直流电阻速测仪（微欧计）是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术，由四位半LCD液晶显示测量结果，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。是测量电力变压器及大型电机等各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器，其测量速度比电桥快一百多倍。仪器内装可充电电池组（12V），交、直流两用，便于现场及野外测试。 二．工作原理 本仪器内有一个能产生直流电流的恒流源。在测量电阻时，恒流从I＋、I－端向被试品馈入恒流，该电流在被测体上产生相应的电压值，这一电压值在V＋、V－端取回本机，经放大后，直接用四位半LCD数字显示被试品的电阻值。 三．技术指标 1．使用条件： 环境温度：0℃～40℃ 相对湿度：≤85％RH 2．测量范围：1mΩ～20mΩ;20～200mΩ;0.2～2Ω; 20～200
Ω;200Ω～2kΩ, 2kΩ～20kΩ, 20kΩ～200kΩ 3．测量精度：０.２级 4．分辨率：1μΩ 5．恒流源：2A（1uΩ～2Ω）、0.2A(2Ω～200Ω)、0.02A（20Ω～2000Ω） 6．工作电压：直流 11V～14V 交流 220V。 7．功耗：≤15W 8．外形尺寸：335×275×175mm 9．重量：2.8kg 四．使用方法 1.电源 本仪器为测试提供的电源的两种：AC220V／DC12V。在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。 A：直流电源测试： 闭合总电源开关（DC12V），相应有指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关（DC12V），相应的指示灯熄灭，放电后，再转换测试夹，进行再次测试。 B、交流电源测试： 接上交流AC220V电源，相应的指示灯亮，闭合总电源开
SB2230 型直流电阻测试仪
使 用 说 明 书
上海苏特电气有限公司
用途 1 SB2230 型直流数字电阻测试仪是一种由CMOS大规模集成电路组成的 4 /2位 便携式数字仪表，其测量结果用五位LED显示。该表具有性能优良，可靠性好， 价格低廉，使用方便的特点，它还可用作为 1μV-2V的电压测量。此表最适合用 来测量金属导体、导线以及其它的接触点的电阻，除此以外，还可用来测试电 机、变压器的绕线电阻等。因此它可以广泛地使用于实验室、工矿现场等，是 一个极为理想的测量仪器。 2、 技术数据 2.1 使用条件 2.1.1 环境温度：20℃±15℃ 2.1.2 环境相对湿度：75%以下 2.1.3 供电电源：220V±10%，50Hz±1Hz 2.1.4 无剧烈震动和机械冲击。 2.1.5 空气中不含有足以腐蚀仪器的灰尘和杂质。 2.1.6 不应受强的电磁场干扰。 2.1.7 通风条件良好。 2.2 量程、测量范围、分辨力及基本误差 产品在标准条件下符合表 1 规定。 表1 量程 20mΩ 200mΩ 2Ω 20Ω 200Ω 2KΩ 测量范围 19.999mΩ 199.99mΩ 1.9999Ω 19.999Ω 199.99Ω 1999.9Ω 分辨力 1μΩ 10μΩ 100μΩ 1mΩ 10mΩ 100mΩ ±(0.05%读数值+2 字) 基本误差 ±(0.05%读数值+3 字)
1、
2.3 长期稳定性 产品在参比条件下，6 个月内误差如表 2 所示。
-1-
表2 量程 20mΩ 200mΩ 2Ω 20Ω 200Ω 2KΩ 测量范围 19.999mΩ 199.99mΩ 1.9999Ω 19.999Ω 199.99Ω 1999.9Ω 分辨力 1μΩ 10μΩ 100μΩ 1mΩ 10mΩ 100mΩ ±(0.06%读数值+2 字) 基本误差 ±(0.06%读数值+3 字)
2.4 温度附加误差 产品在偏离 20±1℃的情况下工作， 环境温度每变化 10℃所引起的附加误差 应不超过基本误差值。 2.5 极性、量程过载指示。 2.5.1 在电阻测量时不显示极性（如显示“—”极性，则是 VH 和 VL 接错，调换 一下即可） 。 2.5.2 此极性在零位调准时候用。 2.5.3 当输入电阻值超过仪表测量范围时仪表显示闪烁。 2.5.4 从 20mΩ至 2KΩ都采用手动量程。 2.6 采样速度：2-3 次/s。 2.7 消耗功率：不大于 30W。 2.8 重量：不大于 3kg。 2.9 外形尺寸：1×b×h：240×285×105(mm)。 3、工作原理与特点： 1 本仪器是 4 /2位LED数显仪表，具有 1μV灵敏度的数字电压表和一个精密恒 流源组成，如图 1 所示：
图1
-2-
变压器绕组直流电阻测试仪说明书HTZZ-S10A三回路变压器直流电阻测试仪。在使用该仪器前，详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。 由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击， 避免触电危险，注意人身安全！ —防止火灾或人身伤害 使用适当的电源线。只可使用专用并且符合规格的电源线。 正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。 注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。请阅读使用说明书，以便进一步了解有关额定值的信息。·请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。 使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。 请勿在潮湿环境下操作。 请勿在易爆环境中操作。 保持产品表面清洁和干燥。
－安全术语 警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。 目录 一、概述 (5) 二、性能指标 (6) 三、面板说明 (6)
四、测试及操作方法 (7) 五、注意事项 (11) 六、故障分析与排除 (11) 七、运输、贮存 (12) 八、开箱及检查 (12) 九、其它 (12) 为了您更好的使用本仪器，在使用之前请您务必仔细阅读使用说明，详细了解其主要性能以及使用方法。 注意：①测量过程中不允许拆卸接线及直接关闭电源。 ②对于无载调压变压器，不允许测量过程中切换分接开 关。 ③测量过程中如果电源突然断电，本机会自动开始放电， 请不要立刻拆卸接线，至少等待30秒钟后才可拆卸接 线。 ④三相测量适用于YN联接的绕组，对于yn联接的绕组 由于联接铜排电阻的影响，三相和单相测量结果会有所 差异，建议使用单相测量。 ⑤注意：三相方式测量的结果并不包含中性引出线的电阻 值，因此建议在三相电阻值测量完以后，每相至少用单
浅谈变压器线圈直流电阻测量及其注意事项 魏晓东 （江苏省电力建设第一工程公司，南京市，210028） ［摘要］变压器绕组直流电阻是变压器主要参数之一，测量变压器绕组直流电阻，能有效反映绕组匝间短路、绕组断股、分接开关接触状态以及导线电阻的差异和接头接触不良等缺陷故障，也是判断各相绕组直流电阻是否平衡、调压开关档位是否正确的有效手段。本文介绍了变压器线圈直流电阻的测量方法、注意事项及规范要求，对影响变压器绕组直流电阻准确度的因素进行了分析比较，提出了解决问题的建议和方法。 ［关键词］变压器绕组直流电阻测量方法注意事项 变压器绕组直流电阻的检测是一项很重要的试验项目，在《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）中试验次序排在变压器试验项目的第二位。规程规定它是变压器大修时、无载开关调级后、变压器出口短路后和1～3年1次等必试项目，在变压器的所有试验项目中是一项较为方便而有效的考核绕组纵绝缘和电流回路连接状况的试验，它能够反映绕组匝间短路、绕组断股、分接开关接触状态以及导线电阻的差异和接头接触不良等缺陷故障，也是判断各相绕组直流电阻是否平衡、调压开关档位是否正确的有效手段。长期以来，绕组直流电阻的测量一直被认为是考查变压器纵绝缘的主要手段之一，有时甚至是判断电流回路连接状况的唯一办法。 1.直流电阻测量方法 1.1.中、小型变压器的测量方法 在中、小型变压器的实际测量中，大多采用直流电桥法。双臂电桥的测量步骤如下：测量前，首先调节电桥检流计机械零位旋钮，置检流计指针于零位。接通测量仪器电源，具有放大器的检流计应操作调节电桥电气零位旋钮，置检流计于零位。接入被测电阻时，双臂电桥的电压桩头要靠近被测电阻，电流桩头要接在电压桩头的上面。测量前，应先估计被测线圈的电阻值，将电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，

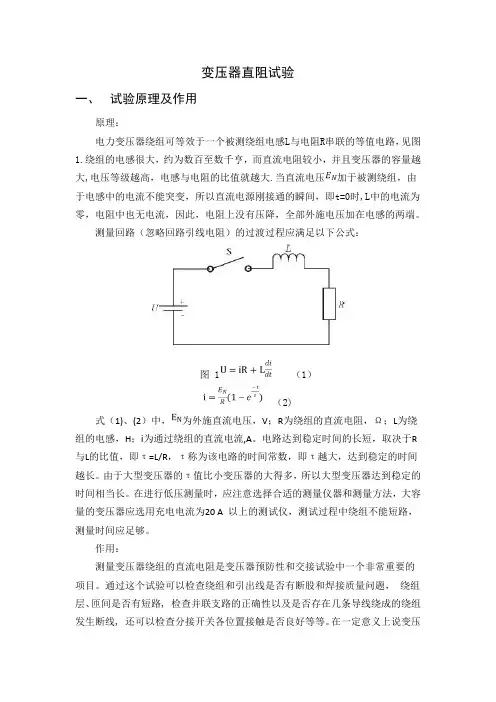

变压器直阻试验 一、试验原理及作用 原理： 电力变压器绕组可等效于一个被测绕组电感L与电阻R串联的等值电路，见图1。绕组的电感很大，约为数百至数千亨，而直流电阻较小，并且变压器的容量越大，电压等级越高，电感与电阻的比值就越大。当直流电压加于被测绕组，由于电感中的电流不能突变，所以直流电源刚接通的瞬间，即t=0时，L中的电流为零，电阻中也无电流，因此,电阻上没有压降，全部外施电压加在电感的两端。 测量回路（忽略回路引线电阻）的过渡过程应满足以下公式： 图 1 （1） （2） 式（1）、（2）中，为外施直流电压，V；R为绕组的直流电阻，Ω；L为绕组的电感，H；i为通过绕组的直流电流，A。电路达到稳定时间的长短，取决于R 与L的比值，即τ=L/R，τ称为该电路的时间常数，即τ越大，达到稳定的时间越长。由于大型变压器的τ值比小变压器的大得多，所以大型变压器达到稳定的时间相当长。在进行低压测量时，应注意选择合适的测量仪器和测量方法，大容量的变压器应选用充电电流为20 A 以上的测试仪，测试过程中绕组不能短路，测量时间应足够。 作用： 测量变压器绕组的直流电阻是变压器预防性和交接试验中一个非常重要的项目。通过这个试验可以检查绕组和引出线是否有断股和焊接质量问题, 绕组
