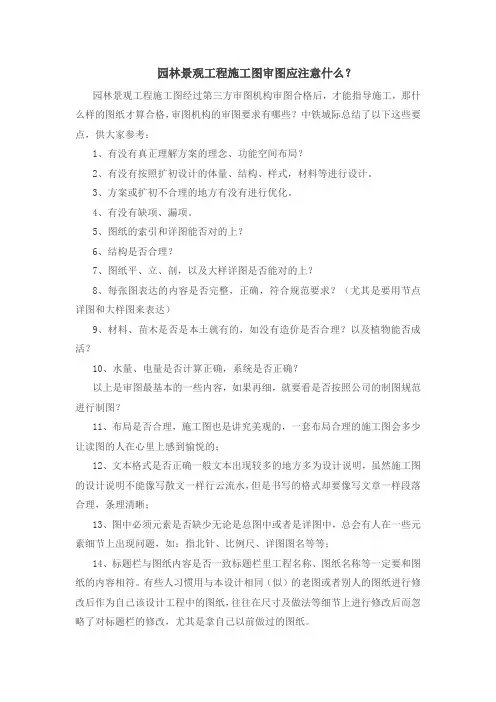

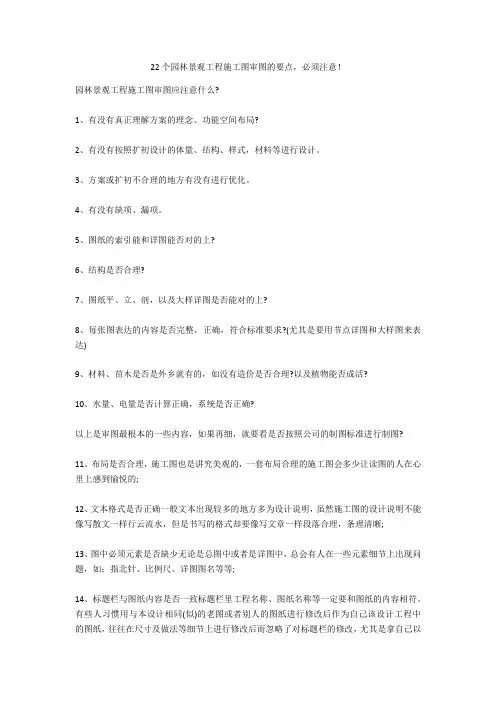

景观图纸审图要点
来源：王崇艺的日志
概念设计阶段和方案设计阶段：
审查重点：
一、环境景观设计的总体风格是否与小区的整体建筑风格相协调。是否符合市场营销部提出的《产品建议书》的定位标准。
二、审查方案总体布局的合理性：
1、是否满足消防规范，是否设有消防通道。
2、动、静态人流车流的交通组织是否合理。
3、组团维合的形式、出入口的设置是否符合物业封闭式管理的综合性要求。
4、人文雕塑、小品、绿地及铺装、停车位、信报箱、康体设施、儿童及老人活动场所的布局是否合理，交配电箱、垃圾站的布局是否合理，是否存在扰民的情况。
扩初设计阶段：
审查重点：
一、审查其初步定位图：
1、与建筑的间距和现状关系的尺寸是否正确。
2、定位尺寸有无错误，道路、园林小径的宽度是否合理，绿地是否集中设置，水池、水景的大小尺度是否合适。
二、审核其竖向设计图：
1、审核其整体的竖向设计思路是否正确。
2、与周边道路，现状地形相接是否顺畅。
3、竖向设计对土方平衡的考虑是否最优化。
4、室外景观排水方式是否合理。
5、竖向设计对人行、车行的考虑是否合理。
6、审核其布局与路网的关系是否合理。
7、审核室外场地与建筑正负零的关系是否合理，与建筑散水、防水高度的衔接是否合理。
三、审核其地面铺装材料的色彩、质感、图案变化是否合理，是否超过最初的项目目标成本控制，是否防滑、耐磨、适合当地使用，儿童区、老年区的材料是否满足该年龄段人群的生理需求，使用软质材料。材料的选用是否当地化，经济性如何。
四、审核其局部节点、小品的尺度、样式、材料及颜色是否合理。
五、审核其绿化布置和选材：
1、是否选用当地原生经济性树种。
2、考虑以植物的季向变化，常绿与落叶搭配比例是否合理，是否注意植物的种植色彩变化，乔木、灌木的种植比例，以及植物观花、观果的观赏特性是否体现。
3、绿地是否营造地形地貌。
4、是否选择无毒、无病虫害的植物，无挥发性难闻气体的植物。
施工图设计及施工阶段：
审查重点：
1、审核其图纸是否完整，有无缺项，图纸是否满足设计任务书的要求。
2、审核其总平面的定位尺寸是否齐全，竖向设计图纸是否完整。
3、审核其安全性的考虑：水景的深度及护栏的设置，平台临边界处是否设有护栏，高度及样式是否满足安全要求。
4、审核其绿化图纸中的苗木规格，数量是否全面，绿化效果与植物规格的关系。
5、乔灌木规格的标注是否完备，种植密度是否明确。
6、草坪灯、庭院灯、水景灯、泛光灯、围墙灯应统一考虑，开关的设置及控制线路是否合理。
7、灯的基础与路面的关系，车行路旁的灯基应低0.1米，人行路旁的灯基应比路面低0.05米。
8、井盖的设置位置是否合理，是否存在管井与道路、构筑物等冲突的地方，围墙的样式与周边防护设施是否完备。
景观图纸审图要点 来源：王崇艺的日志 概念设计阶段和方案设计阶段： 审查重点： 一、环境景观设计的总体风格是否与小区的整体建筑风格相协调。是否符合市场营销部提出的《产品建议书》的定位标准。 二、审查方案总体布局的合理性： 1、是否满足消防规范，是否设有消防通道。 2、动、静态人流车流的交通组织是否合理。 3、组团维合的形式、出入口的设置是否符合物业封闭式管理的综合性要求。 4、人文雕塑、小品、绿地及铺装、停车位、信报箱、康体设施、儿童及老人活动场所的布局是否合理，交配电箱、垃圾站的布局是否合理，是否存在扰民的情况。 扩初设计阶段： 审查重点： 一、审查其初步定位图： 1、与建筑的间距和现状关系的尺寸是否正确。 2、定位尺寸有无错误，道路、园林小径的宽度是否合理，绿地是否集中设置，水池、水景的大小尺度是否合适。 二、审核其竖向设计图： 1、审核其整体的竖向设计思路是否正确。 2、与周边道路，现状地形相接是否顺畅。 3、竖向设计对土方平衡的考虑是否最优化。 4、室外景观排水方式是否合理。 5、竖向设计对人行、车行的考虑是否合理。
6、审核其布局与路网的关系是否合理。 7、审核室外场地与建筑正负零的关系是否合理，与建筑散水、防水高度的衔接是否合理。 三、审核其地面铺装材料的色彩、质感、图案变化是否合理，是否超过最初的项目目标成本控制，是否防滑、耐磨、适合当地使用，儿童区、老年区的材料是否满足该年龄段人群的生理需求，使用软质材料。材料的选用是否当地化，经济性如何。 四、审核其局部节点、小品的尺度、样式、材料及颜色是否合理。 五、审核其绿化布置和选材： 1、是否选用当地原生经济性树种。 2、考虑以植物的季向变化，常绿与落叶搭配比例是否合理，是否注意植物的种植色彩变化，乔木、灌木的种植比例，以及植物观花、观果的观赏特性是否体现。 3、绿地是否营造地形地貌。 4、是否选择无毒、无病虫害的植物，无挥发性难闻气体的植物。 施工图设计及施工阶段： 审查重点： 1、审核其图纸是否完整，有无缺项，图纸是否满足设计任务书的要求。 2、审核其总平面的定位尺寸是否齐全，竖向设计图纸是否完整。 3、审核其安全性的考虑：水景的深度及护栏的设置，平台临边界处是否设有护栏，高度及样式是否满足安全要求。 4、审核其绿化图纸中的苗木规格，数量是否全面，绿化效果与植物规格的关系。 5、乔灌木规格的标注是否完备，种植密度是否明确。 6、草坪灯、庭院灯、水景灯、泛光灯、围墙灯应统一考虑，开关的设置及控制线路是否合理。 7、灯的基础与路面的关系，车行路旁的灯基应低0.1米，人行路旁的灯基应比路面低0.05米。 8、井盖的设置位置是否合理，是否存在管井与道路、构筑物等冲突的地方，围墙的样式与周边防护设施是否完备。
保密等级:绝密级 流程目录 一、行政部 行政－01 会议管理流程 (04) 行政－02 专项档案管理流程 (05) 行政－03 固定资产采购领用管理流程 (06) 行政－04 公文管理（发文）流程 (07) 行政－05 公文管理（收文）流程 (08) 行政－06 办公用品采购领用管理流程 (09) 行政－07 网络信息管理流程 (10) 行政－08 重要档案借阅管理流程 (11) 行政－09 文书档案管理流程 (12) 行政－10 秘书日常事务管理流程 (13) 人事－01 培训计划管理流程 (14) 人事－02 招聘管理流程 (15) 人事－03 员工定薪管理流程 (16) 人事－04 职位说明书管理流程 (17) 人事－05 绩效考核管理流程 (18) 人事－06－劳动合同管理流程 (19) 二、策划运营部 市场－01 集团年度经营计划制订流程 (20) 市场－02 产品定位报告编写流程 (21) 市场－03 可研分析工作流程 (22) 市场－04 销售计划管理流程 (23) 市场－05 销售价格管理流程 (24) 市场－06 销售工作督察工作流程 (25)
市场－07 物业销售流程 (26) 市场－08 市场推广流程 (27) 市场－09 广告宣传流程 (28) 市场－10 合同签定流程 (29) 市场－11 销售优惠管理流程 (30) 市场－12 销售资料管理流程 (31) 市场－13 房屋交付流程 (32) 市场－14 客户投诉处理流程 (33) 市场－15 信息管理流程 (34) 三、财务部 财务－01 费用报销管理流程 (35) 财务－02 资产购置管理流程 (36) 财务－03 资产入帐管理流程 (37) 财务－04 资产调用管理流程 (38) 财务－05 资产处置管理流程 (39) 财务－06 资产盘点管理流程 (40) 财务－07 资金流入管理流程 (41) 财务－08 资金流出管理流程 (42) 四、工程部 工程管理流程编制说明 (43) 工程－01 方案设计管理流程 (44) 工程－02 初步设计管理流程 (45) 工程－03 施工图设计管理流程 (46) 工程－04 总平面图及室外市政景观综合布线设计管理流程 (47) 工程－05 开工准备工作管理流程 (48)

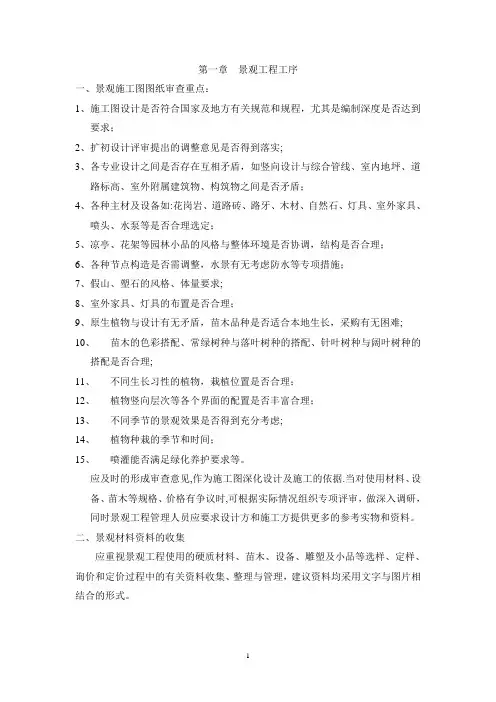

景观施工图审核要点1图纸目录（应包含以下图纸） （1）图纸目录 （2）设计说明 （3）物料表 （4）设施选型图 （5）总平面图及全元素合图 （6）分区索引图 （7）竖向平面图 （8）尺寸定位平面图 （9）车行范围定位图 （10）铺装平面图 （11）屋顶美化平面图 （12）市政管网合图 （13）分区放大图 （14）园建通用详图 （15）园建详图 （16）种植设计说明 （17）苗木表 （18）种植总平面图 （19）上木图 （20）下木图
（21）给排水设计说明 （22）给排水总平面图 （23）景观水景给排水详图 （24）电气设计说明 （25）电气照明总平面图 （26）配电系统图 （27）结构设计说明 （28）景观构筑物结构详图 2设计审图要点 （1）设计说明： 设计说明主要介绍工程概况、经济技术指标、设计依据 和原则、对所涉及的园建、种植、水、电气做针对性说 明。 （2）物料表： 1）检查图例与平面图是否对应，是否有照片附件。 2）核查材料图例、材质名、颜色、表面处理、尺寸及基 层做法。 （3）设施选型图： 1）每个选型都应提供实景照片或效果图，尺寸、材料、 颜色等条件； 2）分类：灯具技术参数、设施选型图、雕塑选型图。 （4）总平面图及全元素合图： 1）总平面图包含以下内容：用地红线；消防车道、消防 登高场地、回车场地；公交车站、出租车站、斑马线、 路灯、人行道树池；酒店前场大巴车转弯轨迹；盲道、 残坡； 2）全元素合图包含以下内容：所有灯具、伞座、雕塑、
坐椅、垃圾筒、花钵等景观小品；出挑的二层平面（如 雨篷等）投影线、地下建筑的边界线；地面构筑物如风 井、煤气调压站、市政变配电箱等；标识系统、摄像头、 室外音响、配电箱、有线网络箱、燃气站等设施；所有 井盖。 （5）分区索引图 索引明确，全面覆盖，粗虚线框表示出每个分区的范围。（6）竖向平面图 1）主干道、广场、建筑底层、水面、地形、假山等详细 标高； 2）道路、道牙等现状标高、建筑正负零标高等； 3）起止坡点、坡度、坡长；变坡线、横坡、纵坡； 4）地形等高线，注明最高点标高； 5）排水沟、雨水口； 6）地下车库坡道入口截水沟、坡度； 7）标注地下降板标高； 8）台阶上下级关系和标高； 9）排水沟始末点标高。 （7）尺寸定位平面图 1）单体控制性尺寸（种植池、水景、台阶等）； 2）基准控制点、坐标； 3）消防车道、登高面、回车场及上车区域等特殊基层区 域定位。 （8）车行范围定位图 消防车道、登高面、回车场及上车区域等特殊基层区域 定位。 （9）铺装平面图 包含以下内容：排水沟盖板、盲道；所有井盖、消防结 合器、消防栓。
碧桂园施工图审查要点（非常全面） 2014-06-06中国地产干货宝库明源地产研究院 通过对施工图纸的内审，可以减少施工图纸上设计的错、碰、漏，控制施工图纸设计的质量，使施工图纸设计深度能满足施工要求。本文为碧桂园施工图内部审核和会核的主要内容及关键问题，小伙伴们酌情参考。 一、总图 1.七总图（建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图）是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确（在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标）。
2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理（结合原始地形，对土方平衡、建筑与地形的结合等予以复核）。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求，是否和其他专业设计协调，有无冲突；防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。
施工图审查要点 一、总图 1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标)。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形，对土方平衡、建筑与地形的结合等予以复核)。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求，是否和其他专业设计协调，有无冲突;防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理，交通组织是否合理，是否人性化，楼梯的设置和宽度是否合理，踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。 6.屋面、外墙、门窗等维护结构的保温隔热性能是否能满足要求。 7.审核外装饰材料的经济性、采购的便捷性、施工的可行性。 8.审核外立面线条设计是否合理，空调机位是否漏缺，位置是否合理，是否便于安装，有没有考虑冷凝水的排放。
碧桂园施工图审查要点（非常全） 通过对施工图纸的内审，可以减少施工图纸上设计的错、碰、漏，控制施工图纸设计的质量，使施工图纸设计深度能满足施工要求。本文为碧桂园施工图内部审核和会核的主要内容及关键问题，小伙伴们酌情参考。 一、总图 1.七总图（建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图）是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确（在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标）。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理（结合原始地形，对土方平衡、建筑与地形的结合等予以复核）。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求，是否和其他专业设计协调，有无冲突；防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。
景观施工图审核要点 1图纸目录（应包含以下图纸）（1）图纸目录 （2）设计说明 （3）物料表 （4）设施选型图 （5）、 （6）总平面图及全元素合图 （7）分区索引图 （8）竖向平面图 （9）尺寸定位平面图 （10）车行范围定位图 （11）铺装平面图 （12）屋顶美化平面图 （13）市政管网合图 （14）： （15）分区放大图 （16）园建通用详图 （17）园建详图 （18）种植设计说明 （19）苗木表 （20）种植总平面图 （21）上木图
（22）下木图 （23）, （24）给排水设计说明 （25）给排水总平面图 （26）景观水景给排水详图 （27）电气设计说明 （28）电气照明总平面图 （29）配电系统图 （30）结构设计说明 （31）景观构筑物结构详图 、 2设计审图要点 （1）设计说明： 设计说明主要介绍工程概况、经济技术指标、设计依据 和原则、对所涉及的园建、种植、水、电气做针对性说 明。 （2）物料表： 1）检查图例与平面图是否对应，是否有照片附件。 2）核查材料图例、材质名、颜色、表面处理、尺寸及基 层做法。 （3）设施选型图： 1）每个选型都应提供实景照片或效果图，尺寸、材料、 颜色等条件； ! 2）分类：灯具技术参数、设施选型图、雕塑选型图。 （4）总平面图及全元素合图： 1）总平面图包含以下内容：用地红线；消防车道、消防 登高场地、回车场地；公交车站、出租车站、斑马线、
路灯、人行道树池；酒店前场大巴车转弯轨迹；盲道、 残坡； 2）全元素合图包含以下内容：所有灯具、伞座、雕塑、 坐椅、垃圾筒、花钵等景观小品；出挑的二层平面（如 雨篷等）投影线、地下建筑的边界线；地面构筑物如风 井、煤气调压站、市政变配电箱等；标识系统、摄像头、 室外音响、配电箱、有线网络箱、燃气站等设施；所有 井盖。 （5）分区索引图 索引明确，全面覆盖，粗虚线框表示出每个分区的范围。（6）竖向平面图 1）主干道、广场、建筑底层、水面、地形、假山等详细 标高； ' 2）道路、道牙等现状标高、建筑正负零标高等； 3）起止坡点、坡度、坡长；变坡线、横坡、纵坡； 4）地形等高线，注明最高点标高； 5）排水沟、雨水口； 6）地下车库坡道入口截水沟、坡度； 7）标注地下降板标高； 8）台阶上下级关系和标高； 9）排水沟始末点标高。 ] （7）尺寸定位平面图 1）单体控制性尺寸（种植池、水景、台阶等）； 2）基准控制点、坐标； 3）消防车道、登高面、回车场及上车区域等特殊基层区 域定位。 （8）车行范围定位图 消防车道、登高面、回车场及上车区域等特殊基层区域 定位。

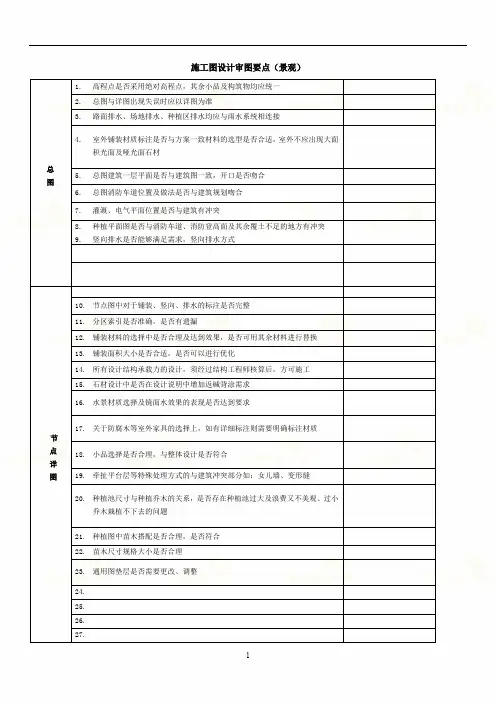

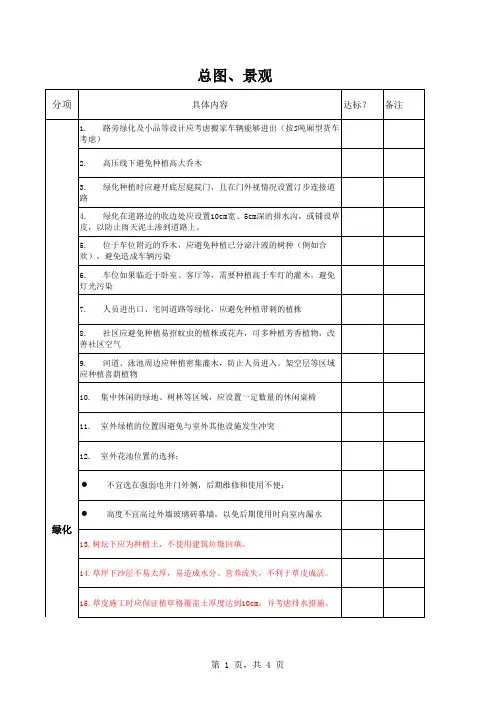

设计单位 城市公司设计管理部 集团设计研发中心 景观专业施工图审查要点(住宅类) （满足打“√”不满足打“X ”） 项目名称 设计单位 分项 序号 审核项目 设计单位审查情况 城市公司设计管理部审查情 况 集团设计研发 中心审查情况 备注 设计管控要求 1 设计满足现行规范要求。 2 设计满足设计任务书及正弘X 线产品配置及标准文件要求。（详见附件） 项目信息 3 建设单位、项目名称等信息准确无误，与公司确定的名称一致。 设计管控总说明 4 图纸图签图号准确无误 5 详图做法材质与总图表达一致 6 建筑底层标高与建筑专业图纸一致 7 地库顶板标高与建筑专业图纸一致 8 红线位置与建筑专业图纸一致，满足设计要求范围及退界要求。 9 地库范围线处遇硬质铺装景墙等节点需做加固处理 10 地库出入口、通风采光井、上人口与建筑图纸衔接做法合理无误。 11 与建筑管网图纸核对井盖应避开地下构筑物，尽量放在绿化隐蔽位置，或路面做装饰井盖，禁止出现阴阳井盖。 总平面图 12 施工图纸与方案设计表达一致 13 详细表达建筑正负零标高、一层所有室内地坪标高、所有建筑出口标高，车库坡道及旁边剪力墙标高，人行出口平台标高，通风口完成面标高，地库顶板标高，室外楼梯最 下口标高（需与园林场地标高接平），结构柱下口标高（需低于园林场地标高） 14 放线基准点以建筑点为准满足准确指导施工放线要求 15 放线图做到所有直线端点有坐标点，所有弧线段有圆心坐标及端点坐标。 竖向 16 车行道路纵坡≤8%；非机动车专用道路纵坡≤5%；人行道纵坡≤2.5%，消防登高面纵坡≤3% 17 水景深度、防护墙体满足设计规范要求。 18 覆土厚度满足地库荷载要求。 19 景观排水满方式满足景观面层无积水 20 无交叉点道路每10米标注控制点标高。 21 台阶的踏步高度（h ）和宽度（b ）两者的关系如下：2h+b=60-150px 为宜，一般室外踏步高度设计为300px-400px ，踏步宽度750px-875px 。低于250px 的高差，不宜设置台阶，可以考虑做成坡道。 22 所标注的标高要统一，禁止相对标高与绝对标高同时出现。 23 场地标高与排水坡度无矛盾。 24 所有场地标高无漏标。 25 与景观标高关系满足无倒灌不影响视线及通风采光要求

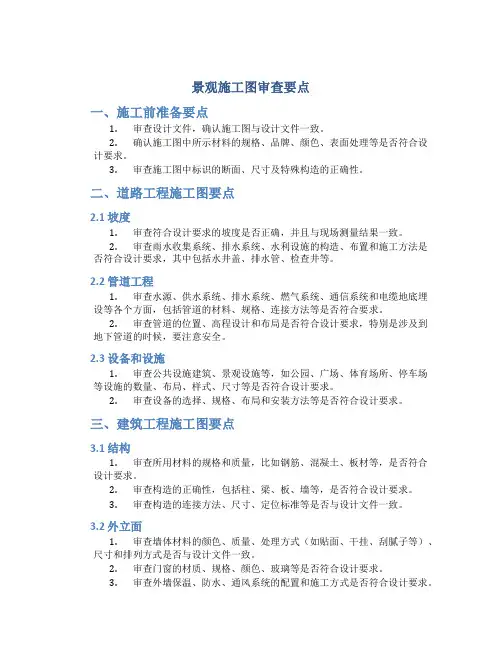

景观施工图审查要点 1.1设计依据和规范： 1.1.1设计文件是否齐全，包括计划任务书、红线图、地形图、建筑规划图、各建筑主体首层平 面图及立面图等。 1.1.2设计规模（绿化面积、投资）与功能内容是否符合《景观设计任务书》要求、《景观设计 方案评审指引》的规定和使用要求。 1.1.3施工图的设计所依据的有关标准、规定、规范是否恰当、正确。 1.2审查要求： 1.2.1总平面图 1.2.1.1轴线编号与尺寸关系及其与总图、结构等图纸的一致性。 1.2.1.2园路尺度与曲率是否合宜。 1.2.1.3园林小品（雕塑、构筑物、花坛等）位置、形式是否合宜。 1.2.1.4指北针、风玫瑰以及图纸比例。 1.2.2总索引图：图中编号与详图是否相符。 1.2.3铺装索引图：图纸编号与铺装详图是否相符。 1.2.4竖向设计图： 1.2.4.1场地施工座标网、座标值是否正确。 1.2.4.2场地外围的道路、铁路、河渠及地面的关键性标高是否正确。 1.2.4.3各场地、广场的设计标高及原地面标高； 1.2.4.4道路、排水沟的起点、变坡点、转折点和终点等的设计标高（道路标注在道路中心线上， 排水沟标注沟底标高）及关键点的原地面标高，纵坡距、纵坡向、平曲线要素、竖曲线 半径，关键性坐标，道路应注明其横坡向（单坡或双坡）； 1.2.4.5用坡向箭头表明地面排水方向，如有堆山设计，可用设计等高线表示地面坡度。 1.2.4.6指北针。 1.2.5种植施工图： 1.2.5.1乔木：是否准确标注植物代号、栽植点，行距、株距尺寸。 1.2.5.2灌木及草本：是否准确标注植物代号、群栽位置、范围。 1.2.5.3植物与建筑物、构筑物、道路以及管线（地上、地下）的距离是否恰当。 1.2.5.4列表说明图例、植物代号、苗木名称、规格、数量。 1.2.5.5说明栏内容：尺寸单位、比例、图例、施工要求等。 1.2.6详图： 1.2.6.1图中编号与大样图是否相符。 1.2.6.2平、立、剖面图是否一致。 1.2.6.3构筑物的墙、梁、柱的材料、厚度、对应关系，及与结构图的一致性。

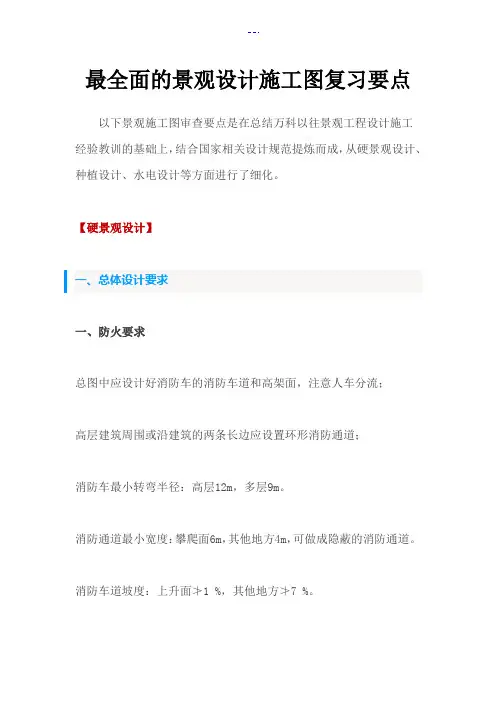

最全景观设计施工图审 图要点

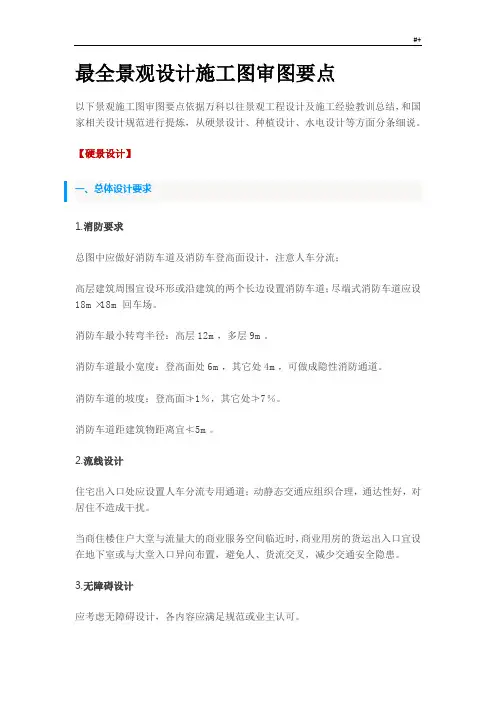

最全景观设计施工图审图要点 以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结，和国家相关设计规范进行提炼，从硬景设计、种植设计、水电设计等方面分条细说。 【硬景设计】 一、总体设计要求 1.消防要求 总图中应做好消防车道及消防车登高面设计，注意人车分流； 高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m回车场。 消防车最小转弯半径：高层12m，多层9m。 消防车道最小宽度：登高面处6m，其它处4m，可做成隐性消防通道。 消防车道的坡度：登高面≯1％，其它处≯7％。 消防车道距建筑物距离宜≮5m。 2.流线设计 住宅出入口处应设置人车分流专用通道；动静态交通应组织合理，通达性好，对居住不造成干扰。 当商住楼住户大堂与流量大的商业服务空间临近时，商业用房的货运出入口宜设在地下室或与大堂入口异向布置，避免人、货流交叉，减少交通安全隐患。 3.无障碍设计
应考虑无障碍设计，各内容应满足规范或业主认可。 4.安全性考虑 水景、泳池边界有否护栏或绿化处理，平台临界边的护栏是否满足规范及安全要求（高度要在1050㎜以上）。 汀步\小桥两米内水深不得超过500mm,否则就的设置栏杆,栏杆高度要求在1050㎜以上。 5.居住区道路宽度 6.道路及绿地最大坡度 二、总图设计图纸 1.图纸目录图纸名称与图号要准确。 2.设计总说明要包含（不限于）以下内容： 工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项。 3.总平面图重点要求 所采用的底图为最终确定的建筑规划总平图，并且各种建筑出地面部分已全部画出，位置尺寸准确。 图纸要涵盖全部的设计范围，无缺失漏画。 图纸中要包含所设计的全部硬质景观，且尺寸与大样图一致，位置准确。 正确的指北针与比例尺。 道路等要满足规范等的要求。
景观设计各阶段审图要点 项目建筑方案设计阶段应确定项目的景观设计单位，并由景观设计单位配合建筑方案设计，完成建筑方案设计阶段的“七总图” ，其中的“项目景观方案总图”由景观设计单位完成。在景观工程的各个设计阶段均应组织设计图纸评审，内容主要有方案设计评审、扩初设计评审、施工图纸内审和会审等，其中景观方案设计评审最为重要。 一、景观方案设计评审 1. 景观设计方案与项目总体规划是否相符（如红线范围、周界衔接等）; 景观方案与原先项目公司或建筑设 计院提供的基础资料是否一致、有效（如建筑入户层平面、地形竖向衔接、水文资料、周界资源的衔接等）; 2. 景观设计方案对建筑规划设计方案及基地资源现状等有无提出合理化建议或改进意见（如小区与组团出入口、建 筑布局与空间结构、交通组织、标高系统、架空层设置、采光井位置、室外设备设施的布置、保留与迁移树木的明确、保留水体的利用、不利因素分析等）; 3. 景观设计是否已尽可能提供多方案并列出优缺点等供比较; 有无景观方案设计说明; 设计理念是否清晰是否与项目 定位和规划意图一致;设计意图的反映是否清晰; 是否有必要提供补充图纸（如各类分析图、重要节点的剖、断面方案图等）; 4. 景观设计是否体现以人为本的原则，人文因素的体现是否合理; 5. 结合建筑设计进一步评审景观设计与建筑设计之间风格是否和谐; 景观风格与主题是否清晰、完整; 景观空间序列 是否清晰; 景观分布是否分级，是否合理; 景观元素是否贯彻到各个部位; 景观功能分区、动静分区等是否合理; 6. 交通组织是否合理;路网结构是否清晰;路网级别划分是否合理; 小区路网（包括消防车道、消防登高地）与环 境园路是否协调; 出入口设置与规划设计是否一致、合理（如位置、数量、开口尺寸、朝向等）; 出入口的主次之分是否合理; 7. 景观设计是否最大程度利用自然景观及原生植物（保留与迁移树木的明确、保留水体的利用、不利因素分析 等）; 周边有利资源（如山体、河道、水系、植被、公园等）与不利资源（如不好的建筑、墓地、噪声、污染等）是否已作优化; 8. 各出入口在与内部交通的沟通上是否便捷、通达; 组团出入口设置是否合理（如数量、级别）; 是否有相 应的出入口景观形象处理（如组团标识、特色植栽等）来强化领域感和识别性;
碧桂园结构设计统一技术标准一.总则 一.【目的】 1.为更有效的加强工程管理和质量，控制工程造价，加强图纸审查，明确及强调我司的相关技术要求； 2.本技术要求在满足国家设计规范和地方相关设计规程的前提下，以保障实现结构设计最优、经济利益最大为工作目标； 3.对设计中的有关做法及常见问题进行必要的统一与明确； 4.总结项目开发的经验，指导设计更加合理； 二.【适用的范围】 1.本系列产品适用于珠江三角洲地区一、二级城市：如广州、佛山、南海、番禺、顺德等城市。 2.本技术要求仅对集团住宅提出具体的设计要求，对于国家设计规范及广东省、广州市的地方标准已有的要求本技术要求不再列出，设计时应遵循国家、广东省、广州市有关住宅建设方面的政策、法规、规范、标准。
3.在执行本技术要求时，应考虑住宅所在地区政策、法规要求，当地习惯做法及审 图单位意见等，灵活掌握。对和本技术要求不一致或相矛盾之处或有改善建议，请 报设计中心备案。 【实施日期】 二、结构原则 1.1.本指引是遵照现行相关标准、规范、规程，并参照相关的国家标准图等编制的。1. 2.本指引适用于非抗震设计和抗震设防烈度为6度、7度抗震设计的钢筋砼结构。1. 3.建筑结构设计中应注重概念设计，选择经济合理的结构体系，加强构造措施。1. 4.结构计算是结构设计的基础，计算结果是结构设计的依据，“需要设计的结构 构件、节点”必须进行计算，且对计算结果进行分析，保证计算假定、计算简图、 计算方法及计算程序符合实际的受力情况。对于受力复杂的结构构件、节点，应采 用有限元分析程序进行分析、计算。 1.5.施工图设计时，均应执行建设部“建筑工程设计文件编制深度的规定（现行版）”要求，各阶段设计尚要考虑设计指导书的有关技术要求。 1.6.设计院应参与分项工程验收项目。 1.7.施工图的钢筋实际测算重量不允许超过计算书配筋重量的10%。 1.8.对本指导书中相关条文如有不同意见，应提前与我方沟通。

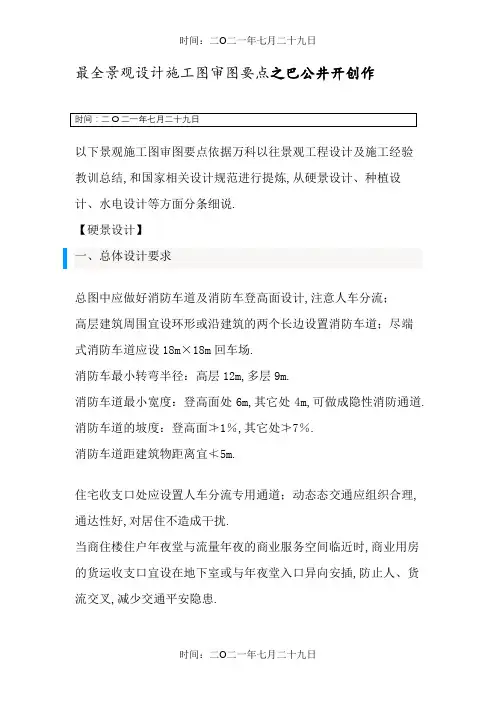

最全景观设计施工图审图要点 以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结,与国家相关设计规范进行提炼,从硬景设计、种植设计、水电设计等方面分条细说。【硬景设计】 一、总体设计要求 1、消防要求 总图中应做好消防车道及消防车登高面设计,注意人车分流; 高层建筑周围宜设环形或沿建筑得两个长边设置消防车道;尽端式消防车道应设18m×18m回车场。 消防车最小转弯半径:高层12m,多层9m。 消防车道最小宽度:登高面处6m,其它处4m,可做成隐性消防通道。 消防车道得坡度:登高面≯1％,其它处≯7％。 消防车道距建筑物距离宜≮5m。 2、流线设计 住宅出入口处应设置人车分流专用通道;动静态交通应组织合理,通达性好,对居住不造成干扰。 当商住楼住户大堂与流量大得商业服务空间临近时,商业用房得货运出入口宜设在地下室或与大堂入口异向布置,避免人、货流交叉,减少交通安全隐患。qkmnUou。 3、无障碍设计 应考虑无障碍设计,各内容应满足规范或业主认可。 4、安全性考虑 水景、泳池边界有否护栏或绿化处理,平台临界边得护栏就是否满足规范及安全要求(高度要在1050㎜以上)。 汀步\小桥两米内水深不得超过500mm,否则就得设置栏杆,栏杆高度要求在1050㎜以上。 5、居住区道路宽度 6、道路及绿地最大坡度 二、总图设计图纸 1、图纸目录图纸名称与图号要准确。 2、设计总说明要包含(不限于)以下内容: 工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其她杂项。r7Wkez5。 3、总平面图重点要求 所采用得底图为最终确定得建筑规划总平图,并且各种建筑出地面部分已全部画出,位置尺寸准确。 图纸要涵盖全部得设计范围,无缺失漏画。
碧桂园各专业施工图审查要点汇总分享通过对施工图纸的内审,可以减少施工图纸上设计的错、碰、漏,控制施工图纸设计的质量,使施工图纸设计深度能满足施工要求.本文为碧桂园施工图内部审核和会核的主要内容及关键问题. 一、总图 1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车 位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整,总平图中小区入口是否人车分流和主客分流,总平图指北针标识是否正确,保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作,特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等,应准确测量、详细标注坐标). 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确,道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形,对土方平衡、建筑与地形的结合等予以复核). 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确,间距是否满足要求. 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确,标高、坡度是否正确、合理. 5.管线综合平面图平面布置是否合理,管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求,场地外管线接入点的位置、标高是否正确. 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求,是否和其他专业设计协调,有无冲突;防火、防水、防潮、节能、无障碍设计
是否符合规范要求,设计总说明是否完整和明确,技术措施是否满足当地特殊要求. 2.审核建筑设计是否和扩初设计或方案设计统一,建筑立面效果是否满足要求.建筑总说明是否齐全准确,室内、外装饰做法说明是否适用,建筑创新设计带来问题是否解决. 3.审核新材料、新技术的运用是否合理,建筑造型、构造的做法是否完整、可行、合理. 4.审核建筑平面图的轴线和轴线尺寸标注是否准确,建筑物层高、净高是否能满足要求. 5.审核建筑内各功能区划分是否合理,交通组织是否合理,是否人性化,楼梯的设置和宽度是否合理,踏步计算和净高计算是否正确.建筑物中重点噪声源的布置、隔声减振设计是否能满足要求. 6.屋面、外墙、门窗等维护结构的保温隔热性能是否能满足要求. 7.审核外装饰材料的经济性、采购的便捷性、施工的可行性. 8.审核外立面线条设计是否合理,空调机位是否漏缺,位置是否合理,是否便于安装,有没有考虑冷凝水的排放. 9.审核门窗表中门窗设置位置、门窗的高度、开启方式、分隔方式是否合理和美观,是否满足通风、安全要求,与安装管线有否冲突;审核门窗的材质、色彩是否和立面效果协调;审核门窗的经济性. 10.审核建筑节点详图、大样图是否齐全、适用,是否便于施工. 11.露台(阳台)、雨棚、屋面排水是否合理,露台(阳台)栏杆压顶排水是否合理,外立面线条上排水是否合理,是否存在有排水死角,排水坡度计算最高处与排水沟(管)沿的高差是否满足要求等;审核排水明沟设置的合理性. 12.屋面防水、外墙防渗水、露台(阳台)防渗水、卫生间防水、地下室防渗水、门窗防水等节点和做法是否合理. 三、结构专业
景观施工图审查要点【建筑工程类独家文档首发】 1.1 设计依据和规范：1.1.1 设计文件是否齐全，包括计划任务书、红线图、地形图、建筑规划图、各建筑主体首层平面图及立面图等。1.1.2 设计规模（绿化面积、投资）与功能内容是否符合《景观设计任务书》要求、《景观设计方案评审指引》的规定和使用要求。1.1.3 施工图的设计所依据的有关标准、规定、规范是否恰当、正确。1.2 审查要求：1. 2.1 总平面图1.2.1.1 轴线编号与尺寸关系及其与总图、结构等图纸的一致性。1.2.1.2 园路尺度与曲率是否合宜。1.2.1.3 园林小品（雕塑、构筑物、花坛等）位置、形式是否合宜。1.2.1.4 指北针、风玫瑰以及图纸比例。1.2.2 总索引图：图中编号与详图是否相符。1.2.3 铺装索引图：图纸编号与铺装详图是否相符。 1.2.4 竖向设计图：1.2.4.1 场地施工座标网、座标值是否正确。1.2.4.2 场地外围的道路、铁路、河渠及地面的关键性标高是否正确。1.2.4.3 各场地、广场的设计标高及原地面标高；1.2.4.4 道路、排水沟的起点、变坡点、转折点和终点等的设计标高（道路标注在道路中心线上，排水沟标注沟底标高）及关键点的原地面标高，纵坡距、纵坡向、平曲线要素、竖曲线半径，关键性坐标，道路应注明其横坡向（单坡或双坡）；1.2.4.5 用坡向箭头表明地面排水方向，如有堆山设计，可用设计等高线表示地面坡度。1.2.4.6 指北针。1.2.5 种植施工图：1.2.5.1 乔木：是否准确标注植物代号、栽植点，行距、株距尺寸。1.2.5.2 灌木及草本：是否准确标注植物代号、群栽位置、范围。1.2.5.3 植物与建筑物、构筑物、道路以及管线（地上、地下）的距离是否恰当。1.2.5.4 列表说明图例、植物代号、苗木名称、规格、数量。 1.2.5.5 说明栏内容：尺寸单位、比例、图例、施工要求等。1.2.6 详图：1.2.6.1 图中编号与大样图是否相符。1.2.6.2 平、立、剖面图是否一致。
碧桂园结构设计统一技术标准 2014-05-26點右側加我《建筑结构》杂志 本文来自【房地产经理人联盟】 一.总则 一.【目的】 1.为更有效的加强工程管理和质量，控制工程造价，加强图纸审查，明确及强调我司的相关技术要求； 2.本技术要求在满足国家设计规范和地方相关设计规程的前提下，以保障实现结构设计最优、经济利益最大为工作目标； 3.对设计中的有关做法及常见问题进行必要的统一与明确； 4.总结项目开发的经验，指导设计更加合理； 二.【适用的范围】 1.本系列产品适用于珠江三角洲地区一、二级城市：如广州、佛山、南海、番禺、顺德等城市。 2.本技术要求仅对集团住宅提出具体的设计要求，对于国家设计规范及广东省、广州市的地方标准已有的要求本技术要求不再列出，设计时应遵循国家、广东省、广州市有关住宅建设方面的政策、法规、规范、标准。 3.在执行本技术要求时，应考虑住宅所在地区政策、法规要求，当地习惯做法及审图单位意见等，灵活掌握。对和本技术要求不一致或相矛盾之处或有改善建议，请报设计中心备案。 【实施日期】2013.11.25 二、结构原则 1.1.本指引是遵照现行相关标准、规范、规程，并参照相关的国家标准图等编制的。 1.2.本指引适用于非抗震设计和抗震设防烈度为6度、7度抗震设计的钢筋砼结构。 1.3.建筑结构设计中应注重概念设计，选择经济合理的结构体系，加强构造措施。
1.4.结构计算是结构设计的基础，计算结果是结构设计的依据，“需要设计的结构构件、节点”必须进行计算，且对计算结果进行分析，保证计算假定、计算简图、计算方法及计算程序符合实际的受力情况。对于受力复杂的结构构件、节点，应采用有限元分析程序进行分析、计算。 1.5.施工图设计时，均应执行建设部“建筑工程设计文件编制深度的规定（现行版）”要求，各阶段设计尚要考虑设计指导书的有关技术要求。 1.6.设计院应参与分项工程验收项目。 1.7.施工图的钢筋实际测算重量不允许超过计算书配筋重量的10%。 1.8.对本指导书中相关条文如有不同意见，应提前与我方沟通。 1.9.结构设计钢筋、混凝土单方含量应控制在设计合同指标范围内。 三、结构设计过程中应沟通的事宜及设计应提交的资料 2.1前期设计必须把结构方案向我司汇报，经过我司认可方可进行下一步设计。 2.2对于有人防工程的结构设计，在建立地下室底板、顶板、梁模型时，应将人防墙考虑入计算模型。 2.3施工图设计之前，设计院必须将自认为合理的结构计算模型发送给我司确认。 2.4设计单位在结构设计各阶段（包括前期方案阶段）须提交我司提供的《技术评审表》的答复意见（在评审表内填写并由结构审核人签名）。 2.5项目结构初步设计前，设计单位结构负责人针对各单体结构设计做统一技术及绘图要求，并将《结构技术统一措施》提交我司设计部一份。 2.6初步设计资料送审前，应将电子版先发我司设计部技术组一份。 2.7户型大样图中，要求能体现结构的梁、板尺寸及标高（可另设图层，将结构相关信息放在此图层内）。 2.8对甲方提交的《审图意见表》应做及时回复（回复意见可在意见表内填写）。 2.9正式施工蓝图出图前，应提交设计部完整的电子版图供我司进行成本测算。 2.10提供给我司的电子版图纸，必须按目录顺序将图纸布置好。一张图纸对应 一个电子文件。 2.11出确认图时，提供给我司完整的计算书：

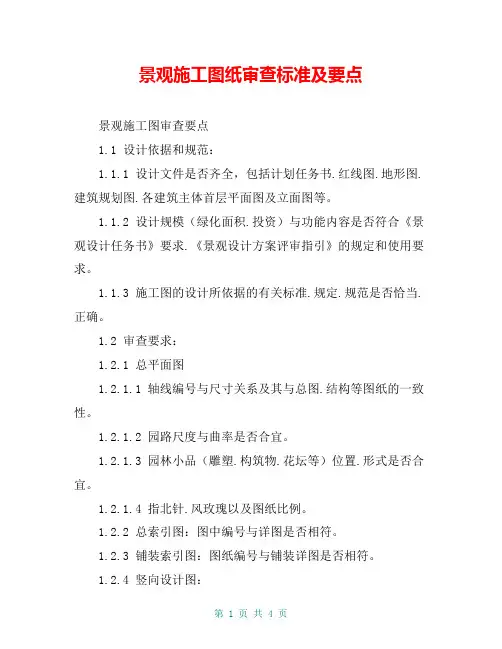

景观施工图纸审查标准及要点 景观施工图审查要点 1.1 设计依据和规范： 1.1.1 设计文件是否齐全，包括计划任务书.红线图.地形图.建筑规划图.各建筑主体首层平面图及立面图等。 1.1.2 设计规模（绿化面积.投资）与功能内容是否符合《景观设计任务书》要求.《景观设计方案评审指引》的规定和使用要求。 1.1.3 施工图的设计所依据的有关标准.规定.规范是否恰当.正确。 1.2 审查要求： 1.2.1 总平面图 1.2.1.1 轴线编号与尺寸关系及其与总图.结构等图纸的一致性。 1.2.1.2 园路尺度与曲率是否合宜。 1.2.1.3 园林小品（雕塑.构筑物.花坛等）位置.形式是否合宜。 1.2.1.4 指北针.风玫瑰以及图纸比例。 1.2.2 总索引图：图中编号与详图是否相符。 1.2.3 铺装索引图：图纸编号与铺装详图是否相符。 1.2.4 竖向设计图：
