碧桂园各专业施工图审查要点汇总分享通过对施工图纸的内审,可以减少施工图纸上设计的错、碰、漏,控制施工图纸设计的质量,使施工图纸设计深度能满足施工要求.本文为碧桂园施工图内部审核和会核的主要内容及关键问题.

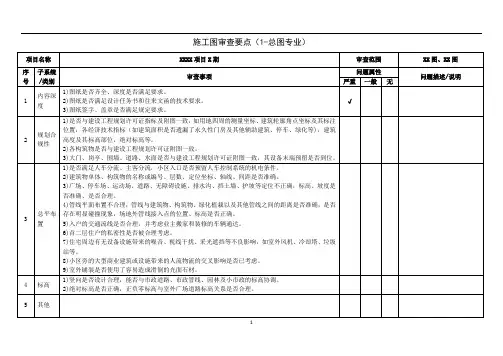

一、总图
1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车
位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整,总平图中小区入口是否人车分流和主客分流,总平图指北针标识是否正确,保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作,特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等,应准确测量、详细标注坐标).
2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确,道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形,对土方平衡、建筑与地形的结合等予以复核).
3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确,间距是否满足要求.
4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确,标高、坡度是否正确、合理.
5.管线综合平面图平面布置是否合理,管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求,场地外管线接入点的位置、标高是否正确.
二、建筑专业
1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求,是否和其他专业设计协调,有无冲突;防火、防水、防潮、节能、无障碍设计
是否符合规范要求,设计总说明是否完整和明确,技术措施是否满足当地特殊要求.
2.审核建筑设计是否和扩初设计或方案设计统一,建筑立面效果是否满足要求.建筑总说明是否齐全准确,室内、外装饰做法说明是否适用,建筑创新设计带来问题是否解决.
3.审核新材料、新技术的运用是否合理,建筑造型、构造的做法是否完整、可行、合理.
4.审核建筑平面图的轴线和轴线尺寸标注是否准确,建筑物层高、净高是否能满足要求.
5.审核建筑内各功能区划分是否合理,交通组织是否合理,是否人性化,楼梯的设置和宽度是否合理,踏步计算和净高计算是否正确.建筑物中重点噪声源的布置、隔声减振设计是否能满足要求.
6.屋面、外墙、门窗等维护结构的保温隔热性能是否能满足要求.
7.审核外装饰材料的经济性、采购的便捷性、施工的可行性.
8.审核外立面线条设计是否合理,空调机位是否漏缺,位置是否合理,是否便于安装,有没有考虑冷凝水的排放.
9.审核门窗表中门窗设置位置、门窗的高度、开启方式、分隔方式是否合理和美观,是否满足通风、安全要求,与安装管线有否冲突;审核门窗的材质、色彩是否和立面效果协调;审核门窗的经济性.
10.审核建筑节点详图、大样图是否齐全、适用,是否便于施工.
11.露台(阳台)、雨棚、屋面排水是否合理,露台(阳台)栏杆压顶排水是否合理,外立面线条上排水是否合理,是否存在有排水死角,排水坡度计算最高处与排水沟(管)沿的高差是否满足要求等;审核排水明沟设置的合理性.
12.屋面防水、外墙防渗水、露台(阳台)防渗水、卫生间防水、地下室防渗水、门窗防水等节点和做法是否合理.
三、结构专业
1.审核结构设计施工图设计采用的规范、强制性条文、图集是否准确,结构设计总说明是否详尽、准确,技术措施是否满足当地特殊要求,质量通病防治措施是否明确.
2.审核结构设计和建筑设计及其他专业设计有无矛盾.
3.结合地勘报告,审核桩型、桩径、桩深及布置是否合理,选用桩基类型是否经济合理,桩位轴线同承台基梁轴线是否一致.
4.审核基础的埋深、选型、布置是否合理,选用的基础类型是否经济合理,深基础施工中是否提出了应注意的安全问题,基坑开挖、基坑支护和工程降水时有无消除对毗邻建筑物的影响的措施.
5.审核结构平面图、详图的轴线、尺寸、标高是否正确.
6.审核结构布置是否合理,顶层结构布置是否合理和人性化,构件的截面尺寸是否合理,是否满足其他专业设计的要求,各构件的空间结构关系是否存在错误,有无错、漏的构件设计.
7.审核钢筋混凝土结构的配筋是否正确,每平方米的含钢量、混凝土标号的合理性.
8.审核结构设计的构造要求是否充分准确.
9.审核各节点详图、大样图是否准确、适用,和建筑设计有无矛盾.
10.审核伸缩缝、沉降缝、抗震缝设置是否满足规范要求.
11.对幕墙结构、钢结构、网架结构、索膜结构等应委托专业设计单位进行设计,并满足相关设计、施工规范的要求.
四、电气专业
1.审核电气施工图的设计是否符合国家强制性条文及地方有关规范和规程的要求,尤其是设计深度是否达到了要求,与其他专业设计有无相互矛盾的地方及是否存在影响使用功能的情况;审核电气配电干线图、系统图与详图是否有矛盾.
2.审核总容量及各回路的容量是否满足使用要求,电线、电缆的线经及保护管管径是否合理,是否已考虑今后扩容的需要,是否已考虑室外景观工
程和水处理工程等的容量和接线位置.
3.审核变电所(开关站)、配电间的面积、位置、高度、预留套管及电力进线方式,配电柜设置、计量柜(箱)位置等是否满足当地电力部门的要求;审核电力计量方式和配缆方式等是否满足当地电力部门的要求.
4.审核开关、插座、灯具、电表箱、配电箱、弱电箱位置的设置、分布、管线走向设置的合理性(下沉式卫生间底板内不能预埋灯具盒及其它盒子).
5.审核室外是否预留了接地的电阻测试点,位置是否合理,高层建筑需审查是否有防侧击雷的措施.
6.审核强、弱电井道的尺寸是否合适,检修门的位置和朝向是否合理,进建筑体管道和管道外壁的防水设计是否符合要求,是否配有详图.
7.设备、桥架的布局是否合理,审核土建预留的吊装孔洞尺寸是否满足设备的吊装需要;人防配电(或发电机)系统是否符合要求.
五、给排水专业
1.审核给排水施工图纸是否满足设计规范、强制性条文要求,图纸表达是否清晰、完整、正确;审核给排水系统图、平面图、大样图的表达是否一致,有无相互矛盾的地方;审核给排水为室外景观工程的接管留头位置是否合理;敷设在楼、地面找平层中的给水管管径不能大于DN20.
2.审核给排水管材的选择是否合理、明确,是否具备当地推广使用证;审核给水管材的选择是否符合卫生标准;审核给水计量方式是否满足当地自来水主管部门的要求.
3.审核冷热水、消防和排水系统管道的管径、坡度、管道走向、检查口(井)布局是否合理、标高是否正确、与其他管线的安装位置及标高、穿结构的与结构规范是否有矛盾冲突,整体管线布局是否经济合理,设备材料的性能和品质、水平与垂直间距是否符合规范要求.
4.审核管道井、水表阀门井、窨井、化粪池等位置、尺寸、数量是否合理、隐蔽和美观,是否便于操作、维护.
5.审核水池、水泵房位置合理性,冷热水供水方式的选择、容量配置、水泵等设备选型、材料选用、机房布局是否符合经济合理、先进适用的原则,设备材料的性能和品质必须符合楼盘的定位要求.
6.审核建筑外立面上的雨水管设置的数量、位置是否合理,审查空调冷凝水排放管位置、数量的设置是否与空调机位、空调孔的位置有冲突;审核卫生间、厨房、游泳池等给排水管布置的合理性(卫生间、厨房的排水立管和支管不能挡窗户).
7.审核地下室车库内排水沟(井)位置合理性,给排水系统的各种设备、管道、消防喷头、消火栓等设施的安装位置及标高与其它专业的安装是否有冲突和避让措施,车库的净高度以及转弯半径是否满足规范要求以及使用的舒适性;进建筑体管道和管道外壁的防水设计是否符合要求,是否配有详图,人防给排水系统是否符合要求.
六、暖通空调专业
1.审核暖通空调施工图是否满足规范、强制性条文要求,与其它专业设计有无相互矛盾的地方及是否存在影响使用功能的情况.图纸表达是否清晰、完整、正确;检查系统图、平面图、大样图的表达内容是否一致.
2.审核暖通空调设计参数和空调系统选择是否合理;审核供暖计量方式是否符合当地主管部门要求、空调计量划分是否合理.
3.审核暖通空调系统的容量配置、设备选型、材料选用、机房及管线布局是否符合经济合理、先进适用的原则,设备材料的性能和品质必须符合项目的定位要求.
4.审核各种设备进入设备机房的运输通道是否畅通,设备、管道和阀门布局是否合理.
5.对于采用风冷热泵或有冷却塔的空调系统,应审核室外空调设备的安装位置是否适当,应避免因空调设备的安装对建筑立面、运行噪音对周边环境产生不良影响.
6.审核吊顶内暗装的风机盘管、空调箱、风机箱、风口、风阀和空调管
线的安装位置及标高是否满足室内装修吊顶的要求.
7.审核暖通空调风道井、管道井的的尺寸是否合适,检修门的选材、位置和朝向是否合理.
8.审核住宅建筑的空调室外机平台尺寸是否合适,安装位置是否影响外立面效果,冷媒管道和冷凝水管安装是否便利.
9.审核地下室车库内暖通空调和防排烟系统的各种设备、管道、风管、风阀、风口等设施的安装位置及标高与其它专业的安装是否有冲突和避让措施,车库的净高度是否满足规范要求;地下室进、出风口是否满足室外美观要求,人防通风系统是否符合要求.
七、弱电专业
1.审核弱电施工图的设计是否符合国家及地方有关规范和规程的要求,电信和广电是否符合当地主管部门的要求和数字化发展的要求,尤其是设计深度是否达到了要求,并经建筑及相关专业确认和相关行业部门的签证;审核与其它专业的施工图有无相互矛盾的地方及是否存在影响使用功能的情况.
2.审核各弱电子系统结构是否合理,弱电系统图与平面布置图是否一致,有无相互矛盾的地方
3.审核弱电(监控)中心机房(包括分机房)、各相关通信运营商的通信机房(包括分机房)面积、位置、高度、预留套管等是否合理和满足规范要求,弱电井的位置是否合理和满足室外美观要求;审核通信电(光)缆的进线方式、弱电(监控)中心机房的设备布置、弱电井内的设备布置等是否合理和满足规范要求.
4.审核电缆、光缆的型号规格和配比是否合理.
5.审核电缆、光缆保护管的管径或桥架规格及各子系统入户管管径是否合理,选用的管材是否符合规范的要求,进建筑体管道和管道外壁的防水设计是否符合要求,是否配有详图.
6.审核平面图上各种信息插座(如数据、语音、电视等插座)布置是否合
理,如户内安装报警探测器,需审核各种报警探测器的选型、安装位置是否合理.
7.弱电箱与其他专业的箱体(如电表箱、水表箱等)位置的设置、分布是否符合规范,审查户内弱电箱、可视对讲户内机的位置是否合理.
8.审查室外管井的布置是否合理,室内、外监控探头布置是否合理.
八、园艺景观工程
1.施工图设计是否符合国家及地方有关规范和规程,设计深度是否符合施工要求;扩初设计评审时提出意见是否得到落实;与建筑、水、电各专业设计之间是否相互矛盾.
2.园艺路网是否清晰、便捷,是否影响消防通道,与小区出入口、组团出入口、建筑单体出入口、地下室出入口、机房出入口连接是否合理,不同部位的路网标高、宽度、坡度是否标注清晰.
3.景观堆土竖向标高图等高线是否清晰,挡墙处理是否美观、经济,与景观总平图是否统一.
4.各铺路主材、广场主材选定和搭配是否合理并人性化(防滑),路灯及设备选定是否合理,路灯布置是否合理并人性化.
5.硬质景观的风格、体量、室外家具的布置是否合理,园林小品的风格与整体环境是否协调,结构是否合理.
6.原生植物设计有无矛盾,苗木品种是否符合本地生长,采购有无困难;苗木的色彩搭配、常绿树种与落叶树种的搭配、针叶树种与阔叶树种的搭配是否合理,不同生长习性的植物,栽植位置是否合理并人性化(遮挡窗户等).
7.植物竖向层次等各个界面的配置是否丰富合理,不同季节的景观效果是否得到充分的考虑,植物种(移)栽的季节和时间,喷灌能否满足绿化养护要求等.
景观图纸审图要点 来源:王崇艺的日志 概念设计阶段和方案设计阶段: 审查重点: 一、环境景观设计的总体风格是否与小区的整体建筑风格相协调。是否符合市场营销部提出的《产品建议书》的定位标准。 二、审查方案总体布局的合理性: 1、是否满足消防规范,是否设有消防通道。 2、动、静态人流车流的交通组织是否合理。 3、组团维合的形式、出入口的设置是否符合物业封闭式管理的综合性要求。 4、人文雕塑、小品、绿地及铺装、停车位、信报箱、康体设施、儿童及老人活动场所的布局是否合理,交配电箱、垃圾站的布局是否合理,是否存在扰民的情况。 扩初设计阶段: 审查重点: 一、审查其初步定位图: 1、与建筑的间距和现状关系的尺寸是否正确。 2、定位尺寸有无错误,道路、园林小径的宽度是否合理,绿地是否集中设置,水池、水景的大小尺度是否合适。 二、审核其竖向设计图: 1、审核其整体的竖向设计思路是否正确。 2、与周边道路,现状地形相接是否顺畅。 3、竖向设计对土方平衡的考虑是否最优化。 4、室外景观排水方式是否合理。 5、竖向设计对人行、车行的考虑是否合理。
6、审核其布局与路网的关系是否合理。 7、审核室外场地与建筑正负零的关系是否合理,与建筑散水、防水高度的衔接是否合理。 三、审核其地面铺装材料的色彩、质感、图案变化是否合理,是否超过最初的项目目标成本控制,是否防滑、耐磨、适合当地使用,儿童区、老年区的材料是否满足该年龄段人群的生理需求,使用软质材料。材料的选用是否当地化,经济性如何。 四、审核其局部节点、小品的尺度、样式、材料及颜色是否合理。 五、审核其绿化布置和选材: 1、是否选用当地原生经济性树种。 2、考虑以植物的季向变化,常绿与落叶搭配比例是否合理,是否注意植物的种植色彩变化,乔木、灌木的种植比例,以及植物观花、观果的观赏特性是否体现。 3、绿地是否营造地形地貌。 4、是否选择无毒、无病虫害的植物,无挥发性难闻气体的植物。 施工图设计及施工阶段: 审查重点: 1、审核其图纸是否完整,有无缺项,图纸是否满足设计任务书的要求。 2、审核其总平面的定位尺寸是否齐全,竖向设计图纸是否完整。 3、审核其安全性的考虑:水景的深度及护栏的设置,平台临边界处是否设有护栏,高度及样式是否满足安全要求。 4、审核其绿化图纸中的苗木规格,数量是否全面,绿化效果与植物规格的关系。 5、乔灌木规格的标注是否完备,种植密度是否明确。 6、草坪灯、庭院灯、水景灯、泛光灯、围墙灯应统一考虑,开关的设置及控制线路是否合理。 7、灯的基础与路面的关系,车行路旁的灯基应低0.1米,人行路旁的灯基应比路面低0.05米。 8、井盖的设置位置是否合理,是否存在管井与道路、构筑物等冲突的地方,围墙的样式与周边防护设施是否完备。

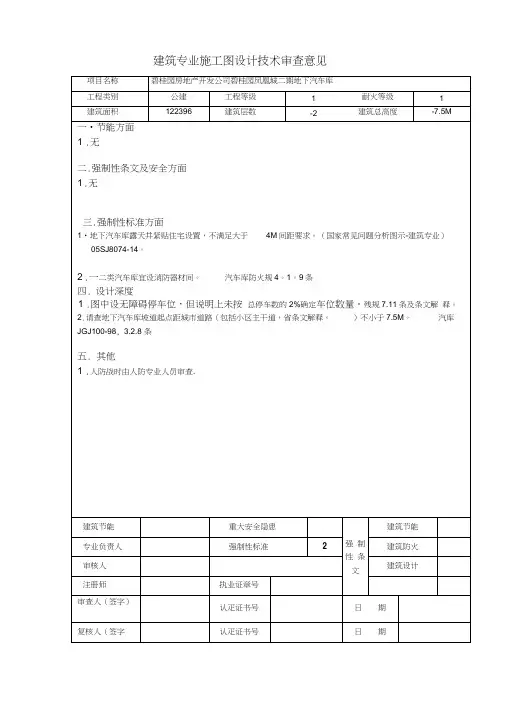

建筑图纸审查总结(审图公司)
————————————————————————————————作者:————————————————————————————————日期:
施工图审图要点 1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。 2.地下车库出入口处的防火分区墙上未设甲级防火门,并用人防门代替甲级防火门。(z这个我还不知道啊) 3.地下车库出入封闭楼梯间门未设置乙级防火门。 4.汽车坡道出入口处未设防火卷帘。 5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。(非车库用房) 6.地下自行车库防火分区面积超过500平方米 7.柴油发电机房与储油间之间未设甲级防火门,且未采取防止油流散的措施。(以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉) 8.设备用房门不应直接开向楼梯间。 9.防火门开启方向朝向变形缝。 10.楼梯电梯间合用前室外窗开启面积小于3.0平方米,不满足高规。 11.复式楼梯及公共楼梯的护栏采用横栏杆;教学楼梯、阳台、平台、低窗所 选栏杆形式易攀爬,不符合规范要求。 12.对特殊建筑物规范的条文内容不熟悉,设计执行不到位(如体育建筑等)。 13.卧室、厨房上层为卫生间时,未采取防水、隔声和便于检修的措施。 14.玻璃面积大于1.5平方米,要在门窗说明中说明采用安全玻璃。 15.厨房窗开口的上方应设置不小于1M的防火挑檐,应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。(餐厅) 17.楼梯净宽是指外墙外到扶手中心的宽度,高层中不能小于1200mm。 18.高层建筑疏散门保证净宽900,所以门洞至少要有1050宽度。(因为门框占150).厨房的上方不应设置洗手间(复式住宅除外)另外再继续加以下内容,这些都是审图公司归纳的,希望大家能好好理解。 1.应设环形消防车道的未设消防车道。 2.位于两个防火分区之间的消防车道未用防火墙分隔。 3.地下室内安全疏散最大距离超过60米。 4.袋形走道尽端的房间室内安全疏散距离越过20米。 5.安全疏散出口穿过其他房间方能到达。 6.安全疏散门采用了弹簧门、卷帘门。(二、疏散用的门不应采用吊门、水平推拉门,严禁采用旋转门。三、疏散门开启时,门扇不应影响疏散走道和平台的宽度。四、人员密集的公共场所,如观众厅的入场们、太平门不应设门槛,紧靠门口1.4m内不应设置踏步。疏散门严禁上锁。太平门宜装置自动门闩,保证内部人员随时可以推动把手或依靠人力把门开启。) 7.直接开向疏散楼梯间的门未设甲级防火门。 8.两个安全出口间的距离不足5米。 9.六层教学楼采用了开敞楼梯(应为封闭楼梯)。 10一个防火分区无自己单独使用的安全疏散楼梯,全部安全疏散出口均应与其相连的防火分区共用。 11.面积超过60平方米的多层建筑的房间只开了一个门。 12位于袋形走道的尽端的只开了一个门的房间,宽度不足1.4米。 13.应设防火门的未设防火门,或防火门未向外开启。
建筑装饰装修工程施工图设计文件审查要点 总则 1.为指导建筑装饰装修工程施工图设计文件审查工作,根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》,特制定建筑装饰装修工程施工图设计文件审查要点; 2.本要点供施工图审查机构进行建筑装饰装修工程施工图技术性审查时参考使用; 3.建设单位报请施工图技术性审查的资料应包括以下内容: (1)作为设计依据的政府有关部门的批准文件及附件; (2)完整的设计文件(含封面、图纸目录、设计说明、各专业齐全的设计图纸、设备和材料表、原工程设计图); (3)审查需要提供的其它资料。 4.技术性审查应包括以下主要内容: (1)是否符合国家规范标准,特别是工程建设强制性标准; (2)消防和结构设计等是否安全; (3)是否符合公众利益; (4)施工图是否达到规定的设计深度要求; (5)是否符合作为设计依据的政府有关部门的批准文件要求; 5.本要点所涉及标准内容以现行规范规程内容为准。 二、设计深度 1.设计文件应加盖编制单位出图印章; 2.设计说明应有对所采用装饰材料和设备质量标准的要求; 3.设计文件的编制内容与深度应能满足施工操作,能据此安排材料、设备采购和非标准设备制作,并能作为施工监理、竣工验收和概预算的依据; 4.图纸封面应标明项目名称、编制单位名称、设计编号、编制年月、编制单位的法定代表人、技术总负责人和项目总负责人的姓名、签字或授权盖章等内容。 三、建筑专业 (一)防火设计审查 1.根据使用功能对室内总体设计(包括平面布局)是否满足防火规范要求进行审查; 2.建筑装饰装修设计是否改变了原设计使用功能,若有改变是
否取得相关行政主管部门的批准,原设计单位是否同意; 3.建筑装饰装修设计是否改变原防火设计内容,包括防火防烟分区的划分、垂直或水平安全疏散通道、安全出口、建筑消防设施(如防火门窗、消火栓、喷淋头、报警器、防排烟设施等)的布置,若有改变应有相应专业修改图,并应得到原设计单位和消防主管部门的认可; 4.室内装饰材料燃烧性能等级是否满足《建筑内部装修设计防火规范》(GB50222-95)规定,特别是对地下室、门厅、公共通道和文化娱乐游艺放映场所所使用材料的等级应重点审查; 5.钢、木构配件的防火措施是否符合规范规定。 (二)安全性审查 1.建筑装饰装修工程应保证建筑物结构安全和主要使用功能,若涉及承重结构改动或增加荷载,应经原设计单位同意; 2.对改建工程的分隔墙体材料,应符合该类建筑的耐火极限,保证其强度和隔声的要求; 3.室内墙面、天棚装饰的分隔尺寸、材料规格、抗弯强度、主要做法、节点详图能否满足安全、环保及相关规范、规程的规定,包括主体结构与主龙骨的连接、预埋件数量、规格、位置、防腐处理、干挂石材或装饰板的安装、封口处理、防火、保温处理及变形缝安装等; 4、室内装饰构配件材料选择是否安全可靠,措施是否到位(如装饰构件、落地玻璃等); 5.安全玻璃使用部位是否明确、恰当,材质是否满足要求等。 (三)环保、防疫审查 1.使用材料应符合国家相关建筑装饰装修材料有害物质限量标准的规定; 2.对室内设计中有厨房、餐厅、食品储藏及加工等卫生要求较高的房间应根据国家卫生防疫的相关规定和标准审查其是否符合要求,措施是否恰当; 3.对有特殊要求房间的装饰做法是否符合要求,如屏蔽、防震、防腐蚀、防爆、防辐射、防尘、防噪声等。 (四)采用的新技术、新材料、新工艺、新设备是否具备合法的鉴定证书和相关部门推广应用的意见,是否符合安全、环保、节能的要求。(五)室外装修工程审查
施工图审查要点 一、总图 1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整,总平图中小区入口是否人车分流和主客分流,总平图指北针标识是否正确,保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作,特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等,应准确测量、详细标注坐标)。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确,道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形,对土方平衡、建筑与地形的结合等予以复核)。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确,间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确,标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理,管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求,场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求,是否和其他专业设计协调,有无冲突;防火、防水、防潮、节能、无障碍设计是否符合规范要求,设计总说明是否完整和明确,技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一,建筑立面效果是否满足要求。建筑总说明是否齐全准确,室内、外装饰做法说明是否适用,建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理,建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确,建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理,交通组织是否合理,是否人性化,楼梯的设置和宽度是否合理,踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。 6.屋面、外墙、门窗等维护结构的保温隔热性能是否能满足要求。 7.审核外装饰材料的经济性、采购的便捷性、施工的可行性。 8.审核外立面线条设计是否合理,空调机位是否漏缺,位置是否合理,是否便于安装,有没有考虑冷凝水的排放。
景观施工图审核要点1图纸目录(应包含以下图纸) (1)图纸目录 (2)设计说明 (3)物料表 (4)设施选型图 (5)总平面图及全元素合图 (6)分区索引图 (7)竖向平面图 (8)尺寸定位平面图 (9)车行范围定位图 (10)铺装平面图 (11)屋顶美化平面图 (12)市政管网合图 (13)分区放大图 (14)园建通用详图 (15)园建详图 (16)种植设计说明 (17)苗木表 (18)种植总平面图 (19)上木图 (20)下木图
(21)给排水设计说明 (22)给排水总平面图 (23)景观水景给排水详图 (24)电气设计说明 (25)电气照明总平面图 (26)配电系统图 (27)结构设计说明 (28)景观构筑物结构详图 2设计审图要点 (1)设计说明: 设计说明主要介绍工程概况、经济技术指标、设计依据 和原则、对所涉及的园建、种植、水、电气做针对性说 明。 (2)物料表: 1)检查图例与平面图是否对应,是否有照片附件。 2)核查材料图例、材质名、颜色、表面处理、尺寸及基 层做法。 (3)设施选型图: 1)每个选型都应提供实景照片或效果图,尺寸、材料、 颜色等条件; 2)分类:灯具技术参数、设施选型图、雕塑选型图。 (4)总平面图及全元素合图: 1)总平面图包含以下内容:用地红线;消防车道、消防 登高场地、回车场地;公交车站、出租车站、斑马线、 路灯、人行道树池;酒店前场大巴车转弯轨迹;盲道、 残坡; 2)全元素合图包含以下内容:所有灯具、伞座、雕塑、
坐椅、垃圾筒、花钵等景观小品;出挑的二层平面(如 雨篷等)投影线、地下建筑的边界线;地面构筑物如风 井、煤气调压站、市政变配电箱等;标识系统、摄像头、 室外音响、配电箱、有线网络箱、燃气站等设施;所有 井盖。 (5)分区索引图 索引明确,全面覆盖,粗虚线框表示出每个分区的范围。(6)竖向平面图 1)主干道、广场、建筑底层、水面、地形、假山等详细 标高; 2)道路、道牙等现状标高、建筑正负零标高等; 3)起止坡点、坡度、坡长;变坡线、横坡、纵坡; 4)地形等高线,注明最高点标高; 5)排水沟、雨水口; 6)地下车库坡道入口截水沟、坡度; 7)标注地下降板标高; 8)台阶上下级关系和标高; 9)排水沟始末点标高。 (7)尺寸定位平面图 1)单体控制性尺寸(种植池、水景、台阶等); 2)基准控制点、坐标; 3)消防车道、登高面、回车场及上车区域等特殊基层区 域定位。 (8)车行范围定位图 消防车道、登高面、回车场及上车区域等特殊基层区域 定位。 (9)铺装平面图 包含以下内容:排水沟盖板、盲道;所有井盖、消防结 合器、消防栓。
海南文昌嘉盛投资有限公司 施工图审查要点 通过对施工图纸的内审,可以减少施工图纸上设计的错、碰、漏,控制施工图纸设计的质量,使施工图纸设计深度能满足施工要求。本文为本人总结施工图内部审核和会核的主要内容及关键问题。 一、总图 1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整,总平图中小区入口是否人车分流和主客分流,总平图指北针标识是否正确,保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作,特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等,应准确测量、详细标注坐标)。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确,道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形,对土方平衡、建筑与地形的结合等予以复核)。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确,间距是否满足要求。
4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确,标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理,管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求,场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防 治的要求,是否和其他专业设计协调,有无冲突;防火、防水、防潮、节能、无障碍设计是否符合规范要求,设计总说明是否完整和明确,技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一,建筑立面效果是否满足要求。建筑总说明是否齐全准确,室内、外装饰做法说明是否适用,建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理,建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确,建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理,交通组织是否合理,是否人性化,楼梯的设置和宽度是否合理,踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。
碧桂园施工图审查要点(非常全面) 2014-06-06中国地产干货宝库明源地产研究院 通过对施工图纸的内审,可以减少施工图纸上设计的错、碰、漏,控制施工图纸设计的质量,使施工图纸设计深度能满足施工要求。本文为碧桂园施工图内部审核和会核的主要内容及关键问题,小伙伴们酌情参考。 一、总图 1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整,总平图中小区入口是否人车分流和主客分流,总平图指北针标识是否正确,保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作,特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等,应准确测量、详细标注坐标)。
2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确,道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形,对土方平衡、建筑与地形的结合等予以复核)。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确,间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确,标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理,管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求,场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求,是否和其他专业设计协调,有无冲突;防火、防水、防潮、节能、无障碍设计是否符合规范要求,设计总说明是否完整和明确,技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一,建筑立面效果是否满足要求。建筑总说明是否齐全准确,室内、外装饰做法说明是否适用,建筑创新设计带来问题是否解决。
碧桂园施工图审查要点(非常全) 通过对施工图纸的内审,可以减少施工图纸上设计的错、碰、漏,控制施工图纸设计的质量,使施工图纸设计深度能满足施工要求。本文为碧桂园施工图内部审核和会核的主要内容及关键问题,小伙伴们酌情参考。 一、总图 1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整,总平图中小区入口是否人车分流和主客分流,总平图指北针标识是否正确,保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作,特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等,应准确测量、详细标注坐标)。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确,道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形,对土方平衡、建筑与地形的结合等予以复核)。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确,间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确,标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理,管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求,场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求,是否和其他专业设计协调,有无冲突;防火、防水、防潮、节能、无障碍设计是否符合规范要求,设计总说明是否完整和明确,技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一,建筑立面效果是否满足要求。建筑总说明是否齐全准确,室内、外装饰做法说明是否适用,建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理,建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确,建筑物层高、净高是否能满足要求。
人防设计施工图审查要点总结 1.审核报表审核要点(1)编制依据:主管部门批准文件和工程建设标准。 (2)项目概况:建设地点、土地利用概况、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数和高度。 (3)主要部件的材料. 一、审计报表审核要点 (1)编制依据:主管部门的批准文件和工程建设标准。(2)项目概况:建设地点、土地利用概况、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数和高度。(3)主要部分的材料做法:如墙、屋顶、门窗等。(民用建筑节能设计范围内的项目可以与节能设计部分合并。(4)节能设计:严寒和寒冷地区的居住建筑应说明体形系数、耗热量指标、结构材料的维护方法、主要部位的传热系数等。夏热冬冷地区的居住建筑应说明材料做法、传热系数、热惯性指数等。建筑物及其主要部分的形状系数。(5)防水设计:地下工程的防水等级和设防要求、防水材料或涂料的材质和厚度、变形缝结构及其他截排水措施。屋面防水等级和设防要求,防水材料或涂料的材质和厚度,屋面排水方式和雨水管道的选择;潮湿和停滞房间的地板和地板的防水材料方法以及墙壁的防潮措施。(6)建筑防火:防火分区及安全疏散:消防设施及措施:如墙体、金属承重构件、幕墙、管道、防火门、防火卷帘、消防电梯、消防水池、消防泵房、消防中心等的设置、构造及防火处理。(7)人防工程:人防工程位置、防护等级、平
战结合使用、防护区域、室内外出入口、进风口和出风口的布置。(8)室内外装修做法。(9)电梯、自动扶梯、幕墙、天窗等需要专业部门设计、生产、安装的建筑设备及部件的技术要求。(10)其他需要特别说明的情况,如安全保护、环保措施等。 二.图纸基本要求审查要点 (1)总平面图:标明建设用地范围、道路和物业线位置、土地用途以及周边相关地形和特征。控制周边市政道路的标高;明确新建工程(包括隐蔽工程)的位置、室内外设计标高、场地道路、广场、停车位布置及地面雨水排放方向。(2)横、竖、剖面图完整、表达准确,屋面平面应包括以下内容:屋面出入口、管沟、设备基础及变形缝结构、屋面排水设计、出水口结构及雨水管道选型等。(3)楼梯、电梯、汽车坡道、墙壁、门窗等关键部位的节点和细部。图纸中应明确说明楼梯、屋顶、中庭走廊、低窗等安全防护设施。(4)配电室、锅炉房、换热室、中水处理室和食堂等。预留给专业设计的,应提供合理的工艺组织条件和必要的摊铺设施 三.建筑设计基本条文的审查要点 (1)建筑设施安全卫生主要技术要求1。楼梯安全要求:楼梯是垂直交通的主要空间,具体要求如下:(1)日常主要交通所用楼梯的爬梯宽度应根据建筑物的使用特点确定,一般按每股0.55 (0 ~ 0.15) m的人流量确定。(2)住宅楼梯净宽不应小于1.1m,六层及以下。(3)楼梯平台上下部净高(从最低点即平台梁底部计算)不应小于2m;台阶的净高不
施工图设计文件审查服务方案及各专业审查要点: 1)确认设计文件的内容和深度基本符合国家和地方有关规范和法规的要求。 2)确认结构设计安全可靠,符合国家有关法律、法规和强制性标准,不损害公共安全和公众利益。 3)确定设计执行现行法律、法规和国家工程建设标准强制性条文情况。 4)确定审查执行和应用现行工程建设标准中涉及安全和公众利益的条文情况。 5)确定设计文件是否符合政府相关规划设计要求。 6)我公司建立了完善的技术管理制度和健全的质量保证体系,每一个项目的审查均严格按照管理制度、质保体系执行,确保每个项目的施工图设计文件审查质量。 7)我公司拟组成有丰富的施工图审查经验的并由建设厅核准备案的审查师参与施工图审查审查项目组,确保本项目的施工图审查质量。 8)我公司接受委托后,按合同条款要求,根据业主工作计划安排及施工图设计进度完成相关工作内容,保证质量,保证工期,包括提交审查意见、出审查报告。通过施工图审查,杜绝、纠正设计文件中违反国家强制性标准和强制性条文情况,保证工程项目的安全可靠性,经济合理性,基建程序合法性和项目科技进步性。 9)为承担本项目我公司拟投入一批足够的能完满地完成任务的设备。 10)施工图审查是一项专业化、领域化很强的工作,对专业人员的水平有较高的要求,所以专业人员的配备是重中之重。我公司安排具有25年以上勘察设计工作并具有管理经验的教授级高级工程师组成专家团队,主持本项目的施工图审查工作。 各专业审查要点 1)勘察专业 A、勘察报告的编制应符合《岩土工程勘察报告编制标准》和《建筑与市政工程勘察文件编制深度规定》等规范规定要求 B强制性条文:《工程建设强制性条文》中有关勘察和地基基础方面的强制性条文是否严格执行。 C 相关责任及签章:勘察单位的资格是否具备;勘察文件《包括勘察报告、独立完成的专题报告及试验报告等)公章是否有效,勘察文件单位责任人、勘察项目责任人以及各类图表、原始记录人签章是否齐全、有效。 D勘察任务委托书:委托的勘察任务是否明确;勘察文件是否满足任务委托要求。 E勘察文件深度:是否满足勘察文件深度规定的要求 F 拟建工程概述:拟建工程概况,如位置、拟建建筑物高度、层数(地上、地下)、结构与基础形式、基础埋深等是否明确;勘探点高程及座标引测依据是否明确。 G勘察工作的目的、任务与要求:勘察工作的目的、任务、要求是否明确。
北京市市政基础设施工程施工图勘察文件审查要点
北京市规划委员会发布二零零五年八月
前言 根据《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》(中华人民国建设部令第134号 2004年8月23日)、《关于实施“房屋建筑和市政基础设施工程施工图设计文件审查管理办法”有关问题的通知》(建质[2004] 203号 2004年11月23日)以及《关于转发建设部“房屋建筑和市政基础设施工程施工图设计文件审查管理办法”的通知》(市规发〔2004〕1499号 2004年11月29日)的要求,北京市勘察设计与测绘管理办公室组织部分从事施工图审查的专家编制完成《北京市市政基础设施工程施工图勘察文件审查要点》(以下简称“本要点”)。在编制过程中,编制组认真总结了我市开展勘察文件审查的实践经验,广泛听取了施工图审查机构、部分勘察设计单位及北京市建筑工程施工图审查专家委员会委员的意见,经多次修改后形成了本要点。 本要点根据现行法律、法规和工程建设标准(含国家标准、行业标准和北京市地方标准)编写,以工程建设标准强制性条文(以下简称“强制性条文”)为根本依据,除将强制性条文作为必须审查的容外,还从现行法律、法规和工程建设标准中摘录了部分与强制性条文关系密切、对安全和公众利益有较大影响的条款作为审查容。 本要点根据市政基础设施工程勘察类型分四篇编写,第一篇:公路工程和城市桥涵、支挡结构施工图勘察文件审查要点;第二篇:室外管道工程施工图勘察文件审查要点;第三篇:城市道路、公路路基、路堤、路堑工程施工图勘察文件审查要点;第四篇:地下铁道、轨道交通工程施工图勘察文件审查要点。由于市政基础设施项目类型繁多,施工图审查中如遇到本要点未涉及的情况,在保证质量的前提下应根据实际情况进行处理。 工程勘察注重数据的真实性和可靠性、地区经验及工程师的综合判断。勘察文件审查的主要对象限于详勘阶段的岩土工程勘察报告,并不涵盖工程勘察的全部容。进行工程勘察时,建设单位和勘察单位应全面执行法律、法规和工程建设标准的规定,确保工程质量,不能认为未列入本要点的容就可以不执行。 本要点由北京市规划委员会负责管理,北京市勘察设计与测绘管理办公室负责对具体容的解释。 主编单位:北京市勘察设计与测绘管理办公室 参编单位:北京市勘察设计研究院 建设综合勘察研究设计院 中航勘察设计研究院 参加编制人员(以姓氏笔画为序): 孔千、王笃礼、刘建华、李耀刚、张建青、杨俊峰、周宏磊、武威、 赵大鹏、赵志强、郭明田、温靖、葛虹、董辉、廉得瑞参加审查人员(以姓氏笔画为序): 丁秀云、王新杰、张在明、罗玲、项勃、顾宝和、袁炳麟、高文新、 黄志仑
房地产公司施工图内部审核要点 RSS 打印复制链接大中小发布时间:2010-11-26 08:47:51 1.施工图内部审核 施工图的内部审核是房地产公司不可缺少的一个环节,但往往因时间紧迫或技术水平而常常被开发企业所忽视,以至很多应该事先发觉并纠正的问题到施工时甚至施工后才暴露出来。不仅引起返工损失,而且影响工程进度和质量。严重的还会造成无法纠正的功能缺陷。所以把好设计质量关,也就是从源头上保证了质量,进度,成本的有效控制,在这上面花费些时间和精力正是非常值得的。 2.主管人总工程师 负责控制规划总图和建筑工种图纸在先进性,合理性和经济性方面的设计质量。负责控制结构和设备工种图纸在先进性,合理性和经济性方面的设计质量。 主办人:项目经理,通阅全部图纸,提出和汇总内审意见。 协办:岗位土建和设备的设计管理,现场的土建和设备工程师:通阅全部图纸,提出内审意见。 3.紧前工作 施工图设计完成,本作业可与审图单位的审图同时进行。
4.工作描述 审图公司主要审查设计的规范性和安全性,施工单位主要关心设计的可操作性,开发公司应重点关注设计的先进性,合理性和经济性,故内审不必担心是否会违反强制性规范,是否会安全度不够,更不必拘泥于细小的差错和遗漏,重点把握设计的先进性,合理性和经济性就行。 4.1建筑和结构工种的图纸内审 在项目经理的组织下,总工程师牵头,土建设计管理和现场土建工程师一起参加。必要时还可邀请营销部门主管和专家参加。 4.1.1规划布局、建筑形态和外装饰、单体内部格局等是否与扩初方案一致或有所优化改进。 4.1.2是否完整体现了开发企业既定的功能要求和建筑标准。 4.1.3政府各专业建筑管理部门、配套部门对扩初方案的审查修改意见是否都在施工图上得到了落实。 4.1.4对照荷载、结构和抗震等规范,复核结构设计的计算机输入数据;抽查基础,标准层结构的实际配筋率是否与内力计算结果相一致;各部位的结构安全度是否均衡。
地基基础施工图设计及审查要点
————————————————————————————————作者:————————————————————————————————日期:
地基基础施工图设计及审查要点 [ hide=80] 地基基础施工图设计及审查要点 一. 基础埋置深度 1. 天然地基:充分利用褐黄色粘性土层作为持力层(上:第5. 2.1-2条),一般埋置在2层土上: 2. 箱基:一般取建筑物高度的1/8~1/12(上:第5.2.2条); 3. 高层建筑简体结构承台板板底的埋深不宜小于建筑物高度的1/20(上筒:第7.1.4条); 4. 高层建筑筏形和箱形基础.天然地基上的埋置深度不宜小于建筑物高度的1/15,桩筏和桩箱基础埋置深度不宜小于建筑物高度的1/18~1/20(国:第 5.1.3条); 5. 不同埋深基础:两基础埋深高差一般取两基础间净距的1/2(上:第5.2.3-2条); 6. 基槽开挖后,应进行验槽(国:第10.1.1条)。 二. 基础类型选择 1. 独立基础: (1) 矩形基础长度与宽度比宜小于等于3(上:第5.4.1条); (2) 阶梯形基础台阶高度宜为300~500,锥形基础边缘高度不宜小于200,坡度不宜大于1:2(上:第5.4.2条); (3) 杯口插入深度按(上:表5.4.6)选用,同时还应满足受力主筋锚固长度及考虑柱吊装时的稳定性,插入深度大于等于柱长的0.05倍(上:第5.4.6条)。 2. 条形基础(钢筋混凝土) (1) 墙下条形基础底板厚度不宜小于250mm,边缘高度不宜小于1 50mm (上:第5.5.2条); (2) (2)墙下条形基础:如沿纵向遇不均匀土质,宜在墙下设置肋梁,肋中受力钢筋直径不宜小于10mm(上:第5.5.3条); (3) 柱下条形基础梁: (a)基础梁高度不宜小于柱距的1/4~1/8(上:第5.5.5条); (b)梁底的纵向受拉主筋应有2~4根通长配置,且其面积不应少于纵向钢筋总面积的1/3。(上:第5.5.6-1条); (c)梁顶面和底面的纵向受力钢筋的最小配筋率为0.15%(上:第5.5.6-2条); (d)基础梁高度(不包括板的厚度)大于600mm时,在梁的两侧沿高度每300~400各配φ10的构造筋(上:第5.5.6-3条)。 3. 筏板基础 (1) 设置基础梁的筏板厚度宜取200~400,当有防水要求时,最小厚度为250,且板厚与计算区段的跨度比不宜小于1/20(上:第5.6.2条); (2) 筏板基础悬臂板伸出长度不宜大于2m(上:第5.6.4条); (3) 筏板纵横向支座钢筋应有总量1/4连通,跨中钢筋按实际配筋率全部通过(上:第5.6.7条)。 4. 箱形基础 (1)平均每平方米箱形基础面积上墙体长度不小于40cm,或墙体水平截面积不小于箱形基础面积的1/10,其中纵墙配置不小于总配置量的3/5(上:第5.7.1条); (2)上部建筑体形应尽量规则,平面宜对称布置,荷重分布均匀,结构重心与形心宜重合(上:第5.7.2条);

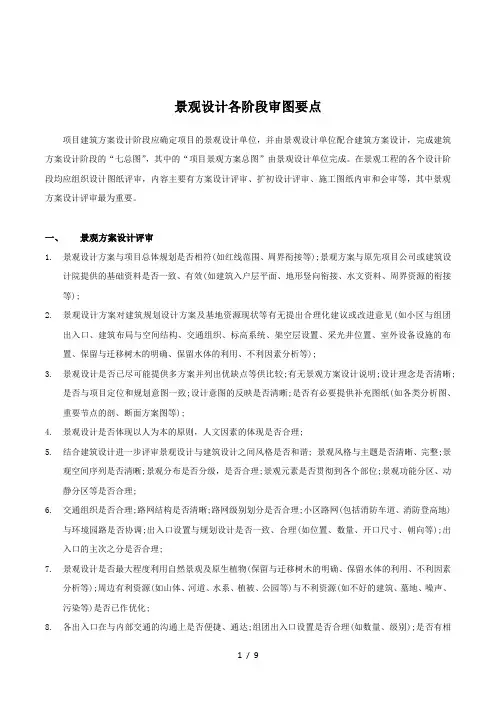

景观设计各阶段审图要点 项目建筑方案设计阶段应确定项目的景观设计单位,并由景观设计单位配合建筑方案设计,完成建筑方案设计阶段的“七总图” ,其中的“项目景观方案总图”由景观设计单位完成。在景观工程的各个设计阶段均应组织设计图纸评审,内容主要有方案设计评审、扩初设计评审、施工图纸内审和会审等,其中景观方案设计评审最为重要。 一、景观方案设计评审 1. 景观设计方案与项目总体规划是否相符(如红线范围、周界衔接等); 景观方案与原先项目公司或建筑设 计院提供的基础资料是否一致、有效(如建筑入户层平面、地形竖向衔接、水文资料、周界资源的衔接等); 2. 景观设计方案对建筑规划设计方案及基地资源现状等有无提出合理化建议或改进意见(如小区与组团出入口、建 筑布局与空间结构、交通组织、标高系统、架空层设置、采光井位置、室外设备设施的布置、保留与迁移树木的明确、保留水体的利用、不利因素分析等); 3. 景观设计是否已尽可能提供多方案并列出优缺点等供比较; 有无景观方案设计说明; 设计理念是否清晰是否与项目 定位和规划意图一致;设计意图的反映是否清晰; 是否有必要提供补充图纸(如各类分析图、重要节点的剖、断面方案图等); 4. 景观设计是否体现以人为本的原则,人文因素的体现是否合理; 5. 结合建筑设计进一步评审景观设计与建筑设计之间风格是否和谐; 景观风格与主题是否清晰、完整; 景观空间序列 是否清晰; 景观分布是否分级,是否合理; 景观元素是否贯彻到各个部位; 景观功能分区、动静分区等是否合理; 6. 交通组织是否合理;路网结构是否清晰;路网级别划分是否合理; 小区路网(包括消防车道、消防登高地)与环 境园路是否协调; 出入口设置与规划设计是否一致、合理(如位置、数量、开口尺寸、朝向等); 出入口的主次之分是否合理; 7. 景观设计是否最大程度利用自然景观及原生植物(保留与迁移树木的明确、保留水体的利用、不利因素分析 等); 周边有利资源(如山体、河道、水系、植被、公园等)与不利资源(如不好的建筑、墓地、噪声、污染等)是否已作优化; 8. 各出入口在与内部交通的沟通上是否便捷、通达; 组团出入口设置是否合理(如数量、级别); 是否有相 应的出入口景观形象处理(如组团标识、特色植栽等)来强化领域感和识别性;
