直线电机的发展及应用
机械0995 吴祉宁2009934144
一.直线电机的发展历史
直线电机的发展经历了漫长的历史。早在19世纪末与20世纪初就有人从事直线电机的研究，但未获得成功。直至20世纪50年代中期，控制技术、材料技术的飞速发展和新型控制元器件的不断出现，使直线电机的理论和应用获得了迅速的发展。
从1840年到1955年的116年期间，直线电机从设想到实验到部分实验性应用, 经历了一个不断探索，屡遭失败的过程。IH从惠斯登提出和试制了直线电机以后, 有人明确地提到了直线电机以及它的专利。这个专利是想把直线电机用在织布机的梭子上。显然这个想法激励了许多科学家的热情，以致于在此以后的相当-•段时间，一•些科学家为此付出了许多的努力，然而，由于当时的制造技术，工程材料以及控制技术的现状，在经过断断续续20多年的顽强努力后，最终却未能获得成功。这里的艰辛，笔者也是深有体会的，因为，20多年前笔者的大学毕业论文就是这个题目。然而，最近笔者却实实在在地在中国的企业里看到了德国生产的经编机中应用了直线电机驴.动的梭子。由于使用性能和效率大大提高，从而使该经编机的身价提高10倍以上。不过，科学家为了获得电梭子应用而巧妙构思的许多各种形式的直线电机，却为后来将它们应用到其它场合奠定了基础。例如，将大推力、高速度的织梭直线电机经过重新设计，摇身-•变向着电炮和电弹射器方面发展下去，旧日本海军就曾在横须贺开始过无烟、无声电炮的制造。当然，历史没有给这些侵略者任何杀人的机会，这些电炮还没有来得及试用便迎来了他们的战败，此是后话，1995年美国宣布电磁炮试制成功。
在1917年出现了第一台圆筒型直线电动机，事实上那是-•种具有换接初级线圈的直流磁阻电机，人们试图把它作为导弹发射装置，但其发展并没有超出模型阶段。在1923年，有人提出用扁平感应直线电动机去驭动-•种连续运行的站台系统，打算把它敷设在街道上，当时建造了试验轨道，然而没有获得成功。从1840年到1930年前后，这一时期的直线电机研究就象一•个未出生的孩子，正处于孕育阶段；就象一•棵没出土的树苗，正处于萌芽阶段。也有文章认为这一阶段是暗中摸索的阶段。这个阶段，虽然人们有许多好的设想，从理论上也作了许多探讨，但由于没有从实验上去论证这一切理论，以致于有不少直线电机方面的机理尚没真正搞清楚，许多好的设想却没能付诸实现。鉴于这些情况，它迫使各国的科研人员暂时放下了理论，埋头致力于将直线电机理论及各种设想模型予以证实的工作，即实验研究工作。至此，从1930年到1940年期间，直线电机进入了实验研究阶段，在这个阶段中，科研人员获取了大量的实验数据，从而对己有理论有了更深一层的认识，奠定了直线电机在今后的应用基础。从1940年到1955年期间，世界一些发达国家的科研人员，在实验的基础上，又进行了一•些实验应用工作。1945年，美国西屋电气公司首先研制成功的电力牵引飞机弹射器，它以7400kw的直线电机为动力，成功地用4.Is的时间将一•架重4535kg的喷气式飞机在165m的行程内由静止加速到188km/h的速度。它的试验成功，使直线电动机可靠性好等优点受到了应有的重视，随后，美国利用直线电机制成的、用作抽汲钾、钠等液态金属的电磁泵，为的是核动力中的需要。1954年，英国皇家飞机制
造公司利用双边扁平型直流直线电机制成了发射导弹的装置，其速度可达1600kni/h。在这个阶段中，尤需值得一提的是，直线电机作为高速列车的驭•动装置得到了各国的高度重视并计划予以实施。在1840年到1955年的直线电机探索实验和部分实验应用时代，其直线电机与旋转电机的相互竞争当中，由于直线电机的成本和效率方面没有能够战胜旋转电机，或者说，直线电机还没能找到唯独它能解决问题的领域，以及直线电机在设计方面也没有突破性的成功。所以，直线电机在这一时代始终未能得到真正的应用。
自1955年以来，直线电机进入了全面的开发阶段。这个时.期，它可以说是直线电机的“文艺复兴时期”。特别是该时期的控制技术和材料的惊人发展，更加助长了这种势头。在这段时期中申请直线电机的专利件数也开始急速增加，该时期直线电机专利的增长率超过了所有其它技术领域的平均增长率。这种增长一方面固然是控制技术和材料促进了这种势头，另一方面，前些年的理论探讨和实验研究工作作为多年的技术贮备起到了重要的作用。例如磁铁型、动圈型等直线电机的成功给开发应用提供了有利的条件。此外，在这期间，需值得一提的是，以英国莱思韦特教授为首的一些人在强调直线电动机基础研究的情况下，取得了不少研究成果，1956年莱思韦特开始公开发表直线电机理论分析的文章，1966 年莱思韦特出版了比较系统地介绍直线电机的专著《Induction Machines for Special Purposes》这给直线电机领域起到了一个推动作用，作出了开创性的页献，这也使直线电机再一次受到了各国的重视。在此期间，另-•类不用外部转换装置而能产生振荡运动的直线振荡电机也产生了o 1962年West和jayawant设计了作为铁磁谐振器的单相直线电动机。到1965年以后，随着控制技术和材料性能的显著提高，应用直线电机的实用设备被逐步开发出来。例如采用直线电机的MHD泵、自动绘图仪、磁头定位驱动装置，电唱机、缝纫机、空气压缩机、输送装置等。
从19；1年始到目前的这个阶段，直线电机终于进入了独立的应用时代，在这个时代，各类直线电机的应用得到了迅速的推广，制成了许多具有实用价值的装置和产品，例如直线电机驱动的钢管输送机、运煤机、起重机、空压机、冲压机、拉伸机、各种电动门、电动窗、电动编织机等等。特别可喜的是利用直线电机驭动的磁悬浮列车，其速度已超500km/h,接近了航空的飞行速度，且试验行程累计已达数十万公里。
在这个时期，直线电机领域的研究人员通过对•直线电机在历史发展中多次起落的分析，终于选择了一条适合直线电机自身发展的独特思路，它不再与旋转电机直接对抗，不以单机的形式与旋转电机竞争，而以直线电机系统与旋转电机系统相比，从而找到适合于自己的系统与旋转电机展开竞争，在旋转电机无能为力的地方寻找自己的位置。例如直线电机应用于磁浮列车，液态金属的输送和搅拌，电子缝纫机和磁头定位装置，直线电机冲压机等等。直线电机走自己的道路，在满足人类需求的过程中求得自身的发展。在世界上一些发达国家，许多人和不少著名电气企业均在研究和开发直线电机产品，例如美国的西屋(Westinghouse)公司、德国的西门了公司、英国、法国、瑞典、特别是日本，其人员之多和范围之广是世界首屈的。
我国直线电机的研究和应用发展是从七十年代初开始的。1972年，浙江大学在国内首先翻译了一本《直线感应电动机》译文集，后由科学出版社出版发行, 尔后，上海工大、上海电机厂、中科院电工所等又编译了一些直线电机的书籍并出
版。近2年来，浙江大学又连续出版了3本直线电机著作。国内开展直线电机应用研究的单位主要有：中科院电工所、西安交通大学、浙江大学、上海大学、太原工业大学、焦作矿业学院、山东工业大学、辽宁阜新矿院等许多学校。主要成果有：工厂行车、电磁锤、冲压机、摩擦压力机、磁分选机、玻璃搅拌、拉伸机、送料机、粒子加速器、邮政分拣机、矿山运输系统、计算机磁盘定位系统、自动绘图仪、直线电机驮动遥控（电动）窗帘机、直线电机驮动门、炒茶机等。我国直线电机研究虽然也取得了一些成绩，但与国外相比，其推广应用方面尚存很大差距。目前，国内不少研究单位已越来越注意到这点。国内生产直线电机及其系统产品的厂家很少，其中最大的是哈尔滨泰富科技实业有限责任公司，该该公司依托浙江大学的技术优势，并与中国电工学会直线电机专委会以及英、美、口等国紧密合作，从设计、生产制造到检测试验均已初具规模，已具备了生产多品种规格的直线电机及其系统产品的能力，在国内己有较大的影响。
二.直线电机的应用
直线电机在国外制造装备业中的应用首先在机床设备方面，传统机床的骊•动装置依赖丝杆驮动，丝杆宛动本身就具有一•系列不利因素，包括：长度限制、机械背隙、磨擦、扭曲、螺距一周期误差、较长的振动衰减时•间、与电机的耦合惯量以及丝杠的轴向压缩等。所有这些因素均限制了传统驱动装置的效率和精度。当设备磨损时，必须进行不断的调节以确保所需精度。直线电机驱•动技术可以保证相当高的性能水准以及比传统的、将旋转运动转化为直线运动的电机驱动装置具备更高的简便性。由于直线电机直接与移动负载相连，因此在电机和负载之间没有背隙，而且柔量很小。
直线电机在国外制造装备业中的应用首先在机床设备方面，传统机床的驭动装置依赖丝杆驱动，丝杆驭动本身就具有一系列不利因素，包括：长度限制、机械背隙、磨擦、扭曲、螺距一周期误差、较长的振动衰减时间、与电机的耦合惯量以及税杠的轴向压缩等。所有这些因素均限制了传统驱动装置的效率和精度。当设备磨损时H必须进行不断的调节以确保所需精度。直线电机驭动技术可以保证相当高的性能水准以及比传统的、将旋转运动转化为直线运动的电机驭动装置具备更高的简便性。由于直线电机直接与移动负载相连，因此在电机和负载之间没有背隙，而且柔量很小。
首先,利用直线驰动装置可以很容量地达到小于1 U E/S或高达5ni/s的速度。直线马区动系统可以保证恒定的速度特性，速度偏差优于土0.01%o在需要较高加速度的应用中，较小的直线电机可以方便地提供大于10g的加速度，而传统电机一般产生的加速度在lg范围内。直线驱•动电机的精度只受反馈分辨率、控制算法以及电机结构的限制。采用前馈控制的直线电机系统可以减少跟踪误差200 倍以上，而传统的驰动系统却受前述各因素的制约，此外还受机械系统限制。其次，直线电机结构简单，由很少组件组成，因此需要的润滑也较少（直线导轨需要定期润滑）。这意味着它的使用寿命较长以及运行比较干净。相比而言，传统的驱动系统由20多个零部件组成，包括电机、联轴器、滚珠丝杠、U形块、轴承、枕块以及润滑系统。每个零部件都需要装配时间、调整时间以及预防性维护。相反，直线电机结构很简.单，它是一个电磁执行机构，该执行机构是由两个支承在一个直线导轨上的刚体零件组成。
直线电机广泛应用于各个地方。
1 .在工业与自动化中的应用
由于直线电机有其自身独特的优点，因此在机械设备和机床中的机电一体化方面得到广泛应用，如直线电机驭动的冲床，电磁锤、螺旋压力机、电磁打箔机、压铸机和型材轧制牵引机等。在机械加工机床中用于往复运动的动力源一直线电磁驰动装置在车铢、刨、磨、插、锯、拉等机床中得到应用，替代传统机械传动装置。在激光机械、半导体制造设备上也应用了直线电机胆动的X-Y工作台。以及用于组合机床自动化生产机床间直线电机驮动传送线，用于浮法玻璃生产线上的熔融金属搅拌器。用于电网中的直线电机驭动真空断路器，用于选矿的直线电机铁磁分离器。
用于冶金工业中的电磁泵、液态金属搅拌器。用于纺织工业中的直线电机驱动的电梭子、割麻装置以及各种自动化仪表和电动执行机构。
2 .在交通运输业中的应用
直线电机技术在磁悬浮列车方面是很重要的应用，在交通技术发展上是一个很大的突破，除此之外，还有直线电机驱动的电磁推进器，直线电机驱•动的地铁，直线电机驱动的公路高速电动车等。
3.在物料输送与搬运方面的应用
直线电机在各种物料输送和搬运方面具有独特的优势，例如：在垂直输送方面有直线电机电梯、升降机;在平面输送方面有直线电机驭动的邮政包件分拣输送线、行李分拣输送线、钢材生产输送线、电气、电子、机械加工生产线、食品加工线、制药生产线等各种工业加工线、装配线、检测线，商场、医院等场合的物料输送及立体仓库的搬运、立体汽车库的调度等。
4.在民用与建筑业方面的应用
在民用与建筑业方面直线电机也得到广泛应用，如：直线电机驱动的门与门锁、窗与窗帘、床、餐桌、椅等，达有用直线电机驭•动的洗衣机、干燥机、晾衣架、电动工具、搬手、拧紧装置等。
5.直线电机在计算机及办公设备领域的应用
在计算机光驱设备，输入输出设备当中，如数字扫描仪、打印机、都采用了直线电机驱动。在办公设备中如绘图、笔式记录仪等直线电机也得到应用。6.在军事、医疗及其它方面
目前国外已把直线电机应用到电磁炮、潜艇、军用仿真设施中，在卫星和宇宙飞船上也采用了一些直线电机。在医疗仪器中己经出现了直线电机驱动的人工心脏、盲人触觉模拟器以及在电疗、磁疗按摩捶击等方面也应用了直线电机。玩具业也大量使用了直线电机。
采用直线伺服电机的高速加工中心，已成为国际上各大机床制造商竞相研究和开发的关键技术和产品，并已在汽车工业和航空工业中取得初步应用和成效，作为高速加工中心的新一代直接驱动伺服执行元件，直线伺服电机技术在国内外也己经进入工业化应用阶段。但是，国内在这方面的研究仍处于起步阶段，差距还很大，许多技术问题还有待于今后的努力。
直线电机的发展及应用 机械0995 吴祉宁2009934144 一.直线电机的发展历史 直线电机的发展经历了漫长的历史。早在19世纪末与20世纪初就有人从事直线电机的研究，但未获得成功。直至20世纪50年代中期，控制技术、材料技术的飞速发展和新型控制元器件的不断出现，使直线电机的理论和应用获得了迅速的发展。 从1840年到1955年的116年期间，直线电机从设想到实验到部分实验性应用, 经历了一个不断探索，屡遭失败的过程。IH从惠斯登提出和试制了直线电机以后, 有人明确地提到了直线电机以及它的专利。这个专利是想把直线电机用在织布机的梭子上。显然这个想法激励了许多科学家的热情，以致于在此以后的相当-•段时间，一•些科学家为此付出了许多的努力，然而，由于当时的制造技术，工程材料以及控制技术的现状，在经过断断续续20多年的顽强努力后，最终却未能获得成功。这里的艰辛，笔者也是深有体会的，因为，20多年前笔者的大学毕业论文就是这个题目。然而，最近笔者却实实在在地在中国的企业里看到了德国生产的经编机中应用了直线电机驴.动的梭子。由于使用性能和效率大大提高，从而使该经编机的身价提高10倍以上。不过，科学家为了获得电梭子应用而巧妙构思的许多各种形式的直线电机，却为后来将它们应用到其它场合奠定了基础。例如，将大推力、高速度的织梭直线电机经过重新设计，摇身-•变向着电炮和电弹射器方面发展下去，旧日本海军就曾在横须贺开始过无烟、无声电炮的制造。当然，历史没有给这些侵略者任何杀人的机会，这些电炮还没有来得及试用便迎来了他们的战败，此是后话，1995年美国宣布电磁炮试制成功。 在1917年出现了第一台圆筒型直线电动机，事实上那是-•种具有换接初级线圈的直流磁阻电机，人们试图把它作为导弹发射装置，但其发展并没有超出模型阶段。在1923年，有人提出用扁平感应直线电动机去驭动-•种连续运行的站台系统，打算把它敷设在街道上，当时建造了试验轨道，然而没有获得成功。从1840年到1930年前后，这一时期的直线电机研究就象一•个未出生的孩子，正处于孕育阶段；就象一•棵没出土的树苗，正处于萌芽阶段。也有文章认为这一阶段是暗中摸索的阶段。这个阶段，虽然人们有许多好的设想，从理论上也作了许多探讨，但由于没有从实验上去论证这一切理论，以致于有不少直线电机方面的机理尚没真正搞清楚，许多好的设想却没能付诸实现。鉴于这些情况，它迫使各国的科研人员暂时放下了理论，埋头致力于将直线电机理论及各种设想模型予以证实的工作，即实验研究工作。至此，从1930年到1940年期间，直线电机进入了实验研究阶段，在这个阶段中，科研人员获取了大量的实验数据，从而对己有理论有了更深一层的认识，奠定了直线电机在今后的应用基础。从1940年到1955年期间，世界一些发达国家的科研人员，在实验的基础上，又进行了一•些实验应用工作。1945年，美国西屋电气公司首先研制成功的电力牵引飞机弹射器，它以7400kw的直线电机为动力，成功地用4.Is的时间将一•架重4535kg的喷气式飞机在165m的行程内由静止加速到188km/h的速度。它的试验成功，使直线电动机可靠性好等优点受到了应有的重视，随后，美国利用直线电机制成的、用作抽汲钾、钠等液态金属的电磁泵，为的是核动力中的需要。1954年，英国皇家飞机制
直线电机的应用实例 直线电机是一种将电能转化为机械能的设备，广泛应用于各个领域。本文将介绍直线电机在几个具体应用领域的实例，以展示直线电机的多样化应用。 1. 工业自动化领域 直线电机在工业自动化领域中应用广泛。例如，在生产线上，直线电机可以用于自动装配机械臂的驱动，实现高速、精准的零件装配。直线电机的快速响应特性和高精度定位能力，使其成为自动化生产线上不可或缺的关键设备。 2. 电子设备领域 直线电机在电子设备中的应用也十分常见。例如，在打印机中，直线电机被用作打印头的移动驱动装置，实现打印纸张的左右移动。直线电机具有快速、平稳的运动特性，能够精确控制打印头的位置，从而实现高质量的打印效果。 3. 医疗设备领域 直线电机在医疗设备领域中也有重要应用。例如，在核磁共振成像（MRI）设备中，直线电机被用于控制受试者床位的移动，使其准确进入磁共振扫描区域。直线电机的高精度定位能力和低噪音特点，使得受试者在扫描过程中获得更好的舒适度和图像质量。 4. 交通运输领域
直线电机在交通运输领域中的应用也越来越多。例如，在磁悬浮列车中，直线电机被用于提供牵引力，实现列车的高速运行。直线电机的快速响应和高效能转换特性，使得磁悬浮列车能够实现更高的运行速度和更低的能耗。 5. 航空航天领域 直线电机在航空航天领域中也有广泛应用。例如，在航天器的推进系统中，直线电机被用于控制喷气发动机喷口的开闭，实现推进力的调节。直线电机具有高速、高精度的运动特性，能够快速调整推进力，提高航天器的机动性和控制精度。 6. 机器人领域 直线电机在机器人领域中扮演着重要角色。例如，在工业机器人中，直线电机被用于驱动机械臂的关节，实现机械臂的灵活运动。直线电机的高精度定位和高扭矩输出特性，使得机械臂能够准确抓取和放置物体，完成复杂的任务。 总结起来，直线电机在工业自动化、电子设备、医疗设备、交通运输、航空航天和机器人等领域都有着广泛的应用。其高精度定位、快速响应和高效能转换特性，使得直线电机成为现代化生产与生活中不可或缺的关键设备。随着科技的不断进步，相信直线电机在更多领域的应用将会得到进一步拓展。
深圳精密直线电机的用途 深圳精密直线电机是一种先进的动力设备，广泛应用于各个领域，具有非常广泛的用途。下面是深圳精密直线电机的主要用途的详细介绍。 1. 自动化生产线：深圳精密直线电机在自动化生产线中具有重要的作用。它可以用于自动化装配线，例如汽车制造业、电子产品制造业等。直线电机具有高速、高精度的特点，可以实现快速、精准地完成各种装配任务。同时，直线电机还具有较高的可控性，可以通过编程来实现复杂的运动轨迹和装配动作。 2. 机器人：深圳精密直线电机在机器人领域也有着广泛的应用。机器人需要灵活的运动和精准的定位，而直线电机能够提供高速、高精度的直线运动。因此，直线电机可以用于机器人的关节驱动、臂长调节等部位，可以大大提高机器人的灵活性和工作效率。 3. 医疗设备：深圳精密直线电机在医疗设备中也有着重要的应用。例如，在手术机器人中，直线电机可以用于控制机器人臂的运动，实现手术器械的精确操控；在CT扫描仪中，直线电机可以用于控制探测器的运动，实现对人体进行高精度的扫描。 4. 航空航天：深圳精密直线电机在航空航天领域也得到了广泛的应用。例如，在飞机上，直线电机可以用于控制飞机的襟翼、副翼等舵面的运动，实现对飞机姿态的控制；在卫星、火箭等航天器中，直线电机可以用于控制推进器、太阳板
等部位的运动。 5. 精密仪器：深圳精密直线电机在精密仪器中也被广泛应用。例如，在光学仪器中，直线电机可以用于控制镜头的焦距和位置，实现对光学系统的调焦和对焦；在扫描显微镜中，直线电机可以用于控制扫描台的运动，实现对样品的扫描。 6. 精密加工设备：深圳精密直线电机在精密加工设备中也有着重要的应用。例如，在数控机床中，直线电机可以用于控制刀具的进给和轴向移动，实现对工件的精密加工；在激光切割机中，直线电机可以用于控制切割头的移动，实现对材料的精确切割。 总之，深圳精密直线电机是一种功能强大、使用广泛的先进动力设备，它在自动化生产线、机器人、医疗设备、航空航天、精密仪器、精密加工设备等领域都有着重要的应用。其高速、高精度的特点使它能够满足各种复杂的运动控制要求，提高生产效率和产品质量。随着科技的不断发展，深圳精密直线电机在各个领域中的应用还会不断拓展和深化。
文件编号：GD/FS-7710 （安全管理范本系列） 直线电机的发展及其在电梯行业的应用详细版 In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities. 编辑：_________________ 单位：_________________ 日期：_________________
直线电机的发展及其在电梯行业的 应用详细版 提示语：本安全管理文件适合使用于平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 直线电机可以不用借助任何中间转换结构把电能转变成直线运动，与传统的方式相比，具有噪音低、无磨损、无接触、结构简单、速度快、精度高等方面的优点。基于此本文对直线电机的发展及其在电梯行业的应用进行探讨，阐述了直线电机在电梯中驱动系统、门机系统的应用前景，为工程技术人员对直线电机的研发指明了方向。 传统的电梯曳引系统和门机利用交流旋转电机进行工作，为了实现电梯门的开和关，需要借助一些比较复杂的转动机构来把旋转运动的电机转变成直线运动。就电梯的曳引驱动系统而言，无论是交流电机
蜗轮蜗杆驱动系统或是交流调速系统、或是永磁马达调速系统，因为交流电机响应速度慢，控制起来比较复杂，无法满足未来对电梯性能的要求。而直线电机因为其结构的特殊性，不易被环境影响，受到了行业的广泛关注，正逐渐成为主流的电梯产品。 直线电机的发展和研究情况 1.1.直线电机的发展史 直线电机的概念是在1840年被提出来的，距今有一百多年的历史。可以将其发展史大致分成三个阶段，分别为：探索实验阶段、开发应用阶段和实用商品化阶段。其中第一个阶段指的是直线电机的探索和实验阶段，在这个阶段直线电机的设计还存在一定的问题，也没有找到直线电机合适的应用领域，因此直线电机一直没有被广泛使用。在开发阶段科学家在直线电动机研究的基础上，取得了非常大的研究成
直线电机的应用 直线电机凭借高速度、高加速、高精度及行程不受限制等特性在物流系统、工业加工与装配、信息及自动化系统、交通与民用以及军事等领域发挥着十分重要的作用。 直线电机主要应用场合：一是应用于自动控制系统，这类应用场合比较多；其次是作为长期连续运行的驱动电机；三是应用在需要短时间、短距离内提供巨大的直线运动能的装置中。 直线电机可以在几秒钟内把一架几千公斤重的直升飞机拉到每 小时几百公里的速度，它在真空中运行时，其时速可达几千上万公里。在军事上，人们利用它制成各种电磁炮，并试图将它用于导弹、火箭的发射；在工业领域，直线电机被用于生产输送线，以及各种横向或垂直运动的一些机械设备中；直线电机除具有高速、大推力的特点以外还具有低速、精细的另一特点，例如，步进直线电机，它可以做到步距为1μm的精度，因此，直线电机又被应用到许多精密的仪器设备中，例如计算机的磁头驱动装置、照相机的快门、自动绘图仪、医疗仪器、航天航空仪器、各种自动化仪器设备等。除此之外，直线电机还被用于各种各样的民用装置中，如电动门、电动窗、电动桌、椅的移动，门锁、电动窗帘的开、闭等等，尤其在交通运输业中，人们利用直线电机制成了时速达500km以上的磁浮列车。
直线电机可以认为是旋转电机在结构方面的一种变形，它可以看作是一台旋转电机沿其径向剖开，然后拉平演变而成。近年来，随着自动控制技术和微型计算机的高速发展，对各类自动控制系统的定位精度提出了更高的要求，在这种情况下，传统的旋转电机再加上一套变换机构组成的直线运动驱动装置，已经远不能满足现代控制系统的要求，为此，近年来世界许多国家都在研究、发展和应用直线电机，使得直线电机技术发展速度加快，应用领域越来越广。 直线电机的优点是：结构简单、反应速度快、灵敏度高、随动性好、密封性好、不怕污染、适应性强(由于直线电机本身结构简单，又可做到无接触运行，因此容易密封，各部件用尼龙浸渍后，采用环氧树脂加以涂封，这样它就不怕风吹雨打，或有毒气体和化学药品的侵蚀，在核辐射和液体物质中也能应用)、工作稳定可靠、寿命长(直线电机是一种直接传动的特种电机，可实现无接触传递，故障少，几乎不需要维修，又不怕振动和冲击)、额定值高(直线电机冷却条件好，特别是长次级接近常温状态，因此线负荷和电流密度可以取得很高)、有精密定位和自锁的能力(和控制系统相配合，可做到0.001mm的位移精度和自锁能力)。 直线电机能直接产生直线运动，这一点对直线运动机械设计者和使用者有很大的吸引力。不少直线运动的机械是由旋转电机传动的，必须配置由旋转运动变为直线运动的机械传动装置，使得整个装置机构庞大，成本较高和效率较低。采用直线感应电机，不但省去了机械

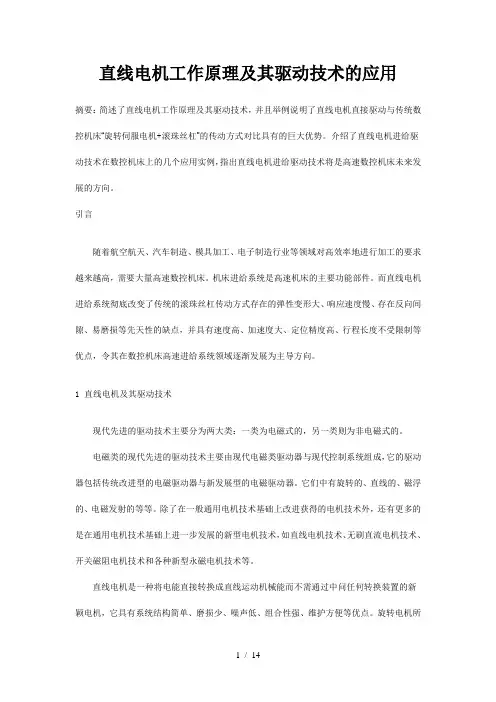

直线电机工作原理及其驱动技术的应用 摘要：简述了直线电机工作原理及其驱动技术，并且举例说明了直线电机直接驱动与传统数控机床“旋转伺服电机+滚珠丝杠”的传动方式对比具有的巨大优势。介绍了直线电机进给驱动技术在数控机床上的几个应用实例，指出直线电机进给驱动技术将是高速数控机床未来发展的方向。 引言 随着航空航天、汽车制造、模具加工、电子制造行业等领域对高效率地进行加工的要求越来越高，需要大量高速数控机床。机床进给系统是高速机床的主要功能部件。而直线电机进给系统彻底改变了传统的滚珠丝杠传动方式存在的弹性变形大、响应速度慢、存在反向间隙、易磨损等先天性的缺点，并具有速度高、加速度大、定位精度高、行程长度不受限制等优点，令其在数控机床高速进给系统领域逐渐发展为主导方向。 1 直线电机及其驱动技术 现代先进的驱动技术主要分为两大类：一类为电磁式的，另一类则为非电磁式的。 电磁类的现代先进的驱动技术主要由现代电磁类驱动器与现代控制系统组成，它的驱动器包括传统改进型的电磁驱动器与新发展型的电磁驱动器。它们中有旋转的、直线的、磁浮的、电磁发射的等等。除了在一般通用电机技术基础上改进获得的电机技术外，还有更多的是在通用电机技术基础上进一步发展的新型电机技术，如直线电机技术、无刷直流电机技术、开关磁阻电机技术和各种新型永磁电机技术等。 直线电机是一种将电能直接转换成直线运动机械能而不需通过中问任何转换装置的新颖电机，它具有系统结构简单、磨损少、噪声低、组合性强、维护方便等优点。旋转电机所
具有的品种，直线电机几乎都有相对应的品种，其应用范围正在不断扩大，并在一些它所能独特发挥作用的地方取得了令人满意的效果。 直线电机结构示意图如下图所示。直线电机是将传统圆筒型电机的初级展开拉直，变初级的封闭磁场为开放磁场，而旋转电机的定子部分变为直线电机的初级，旋转电机的转子部分变为直线电机的次级。在电机的三相绕组中通入三相对称正弦电流后，在初级和次级间产生气隙磁场，气隙磁场的分布情况与旋转电机相似，沿展开的直线方向呈正弦分布。当三相电流随时问变化时，使气隙磁场按定向相序沿直线移动，这个气隙磁场称为行波磁场。当次级的感应电流和气隙磁场相互作用便产生了电磁推力，如果初级是固定不动的，次级就能沿着行波磁场运动的方向做直线运动。即可实现高速机床的直线电机直接驱动的进给方式，把直线电机的初级和次级分别直接安装在高速机床的工作台与床身上。由于这种进给传动方式的传动链缩短为0，被称为机床进给系统的“零传动”。 与“旋转伺服电机+滚珠丝杠”传动方式相比较，直线电机直接驱动有以下优点：（1）高速度，目前最大进给速度可达100～200m／min。（2）高加速度，可高达2g～10g。（3）定位精度高，由于只能采用闭环控制，其理论定位精度可以为0，但由于存在检测元件安装、测量误差，实际定位精度不可能为0。最高定位精度可达0．1～0．01m。（4）行程不受限制，由于直线电机的次级（定子）可以一段一段地铺在机床床身上，不论有多远，对系统的刚度不会产生影响。例如，美国CincinnatiMilacron公司为航空工业生产了一台HyperM ach大型高速加工中心，主轴转速为60000r／min，主电机功率为80kW。直线进给采用了直线电机，其轴行程长达46m，工作台快速行程为100m／min，加速度达2g。在这种机床上加工一个大型薄壁飞机零件只需30min；而同样的零件在一般高速铣床上加工，费时3h；在普通数控铣床上加工，则需8h，优势相当明显[1]。
直线电机的特点及应用 直线电机是一种将电能转化为机械运动的电机。与传统的转子电机相比，直线电机具有以下特点： 1. 直线运动：直线电机主要产生直线运动，因为其电磁系统与运动部件是沿直线排列的。这使其在一些特定的应用中具有较大的优势，尤其在需要大范围、高速度的直线运动时。 2. 高速度和加速度：由于直线电机不需要通过转子转动，可以直接转化为运动，因此可以实现较高的速度和加速度。这在一些需要快速运动的应用，如包装机械、数字打印机等中非常有用。 3. 精确定位和控制：直线电机可以通过电流的调节来实现对运动的精确控制。结合传感器和控制系统，可以实现高精度的定位和轨迹控制。这使其在一些需要高精度定位的应用中具有较大的优势，如半导体制造设备、光刻机等。 4. 高效能：由于直线电机将电能转化为线性运动而不需要传递转矩，所以相比传统的转子电机具有更高的能量转换效率。这使其在一些对能量效率要求较高的应用中得到广泛应用，如电动汽车、太阳能跟踪系统等。 5. 静音运行：直线电机不需要机械传动装置，因此减少了传统电机的噪音来源。这使其在一些对噪音要求较高的应用中得到广泛应用，如医疗设备、光学设备等。
直线电机的应用非常广泛，包括以下几个方面： 1. 自动化生产：直线电机可以应用在自动化生产线上，如流水线机械、机器人等。其高速度和精确控制的特点使其能够快速完成复杂的生产任务。 2. 交通运输：直线电机可以应用在交通运输领域，如高速列车、磁悬浮列车等。其高速度和能量效率的特点使其能够提供更快、更高效的交通服务。 3. 医疗器械：直线电机可以应用在医疗器械中，如MRI扫描仪、手术器械等。其精确定位和静音运行的特点使其能够提供高精度和舒适的医疗服务。 4. 光学设备：直线电机可以应用在光学设备中，如光刻机、平移台等。其高速度和精确控制的特点使其能够实现高精度的光学加工和定位。 5. 能源设备：直线电机可以应用在能源设备中，如风力发电机、太阳能跟踪系统等。其高效能的特点使其能够提供可再生能源的高效转换和利用。 总的来说，直线电机具有高速度、高加速度、精确定位和控制、高效能、静音运行等特点，广泛应用于自动化生产、交通运输、医疗器械、光学设备和能源设备等领域。随着技术的不断发展和进步，直线电机的应用前景将会更加广阔。
直线电机原理及应用 直线电机（Linear Motor）是一种将电能转化为机械能的装置，利用 电磁力产生线性运动。其工作原理与传统的旋转电机相似，都是基于洛伦 兹力（Lorentz force）的作用。 直线电机通常由固定部分和可移动部分组成。固定部分包括固定磁场 和电磁线圈，可移动部分包括电磁激励体和传动机构。当电流通过电磁线 圈时，会产生电磁场，与磁场耦合的电磁激励体受到洛伦兹力的作用，从 而产生直线运动。 直线电机的应用非常广泛。以下是几个常见的应用领域： 1.输送系统：直线电机可以用于物料输送、装卸运输线、自动化生产 线等，以替代传统的传动机构和传送带。它可以实现高速、高精度的输送，并且无需维护和保养。 2.交通运输：直线电机可以应用于高速列车、磁悬浮列车和地铁等交 通工具的动力系统中，提供高速、平稳的运动。相较于传统的转子电机， 直线电机无需传递动力，减少了传动损耗和噪音。 3.机床：直线电机可用于数控机床、磨床和镗床等工具机的进给系统中。它具有响应快、加速度高的特点，能够提高加工效率和加工质量。 4.半导体设备：直线电机可以用于半导体设备中的定位和移动系统。 它具有高精度、高稳定性的特点，适用于要求极高位置控制和清洁环境的 应用。 5.医疗设备：直线电机可以用于医疗设备中的定位和推动系统。例如，它可以用于手术机器人或医疗床的控制，提供精确的定位和平滑的运动。
直线电机相较于传统的机械传动系统具有许多优势。首先，直线电机 工作原理简单，结构紧凑，具有较高的功率密度。其次，它可以实现高速、高精度的控制，具有良好的动态响应特性。另外，直线电机无需传递动力，减少了传动损耗和噪音，提高了效率和可靠性。此外，直线电机具有自整定、自动保护和自动检测等功能，可提高系统的智能化程度。 尽管直线电机有很多优点，但也存在一些局限性。首先，直线电机的 制造和维护成本较高，因为其结构较为复杂。其次，直线电机在工作过程 中会产生较大的磁场和电磁干扰，可能对周围设备和人员产生一定的影响。此外，由于直线电机的线性运动受限于限位和传动机构，不适用于需要长 距离连续运动的应用。 综上所述，直线电机是一种基于电磁原理实现线性运动的装置，广泛 应用于输送系统、交通运输、机床、半导体设备和医疗设备等领域。它具 有高速、高精度、高效率和智能化的特点，是现代工业自动化的重要组成 部分。随着科学技术的不断进步，直线电机的应用将得到更广泛的推广和 发展。
2023年直线电机行业市场研究报告 直线电机是一种将电能转化为机械能的装置，具有直线运动特性。近年来，随着工业自动化的发展和对精密定位的需求增加，直线电机在许多行业中得到了广泛应用。本文将对直线电机行业市场进行调研和分析。 一、直线电机行业市场概况 直线电机行业市场是一个快速发展的行业，与传统的旋转电机相比，直线电机具有高速、高精度、高刚度等优势，适用于各种工业应用领域。直线电机主要应用于机床、半导体制造、电子设备、医疗设备等领域。 二、直线电机行业市场规模 目前，全球直线电机市场规模约为100亿美元，预计到2025年将达到150亿美元。主要推动市场增长的因素包括工业自动化的普及、对高速高精度定位的需求增加以及新兴行业的快速发展。 三、直线电机行业市场分析 1. 地区市场分析 目前，亚洲市场是全球直线电机市场的主要区域，占据市场份额的50%以上。亚洲地区的制造业发达，对直线电机的需求较大。同时，北美、欧洲等地区也是重要的直线电机市场。 2. 应用领域分析
直线电机在机床行业中得到了广泛应用，被用于加工中心、数控车床等设备上。随着工业自动化的发展，直线电机在半导体制造、电子设备、医疗设备等领域中的应用也日益增多。 3. 市场竞争分析 目前，直线电机市场竞争激烈，主要厂商包括施耐德、ABB、西门子等。这些大型企业在技术研发、生产制造等方面具有一定的优势。此外，一些中小型企业也在市场中崭露头角，通过技术创新和市场拓展来提高竞争力。 四、直线电机行业发展趋势 1. 高速化、高精度化：随着工业自动化的推进，对高速高精度直线电机的需求也越来越大。未来直线电机将更加注重提高输出功率、加速度和精度等性能。 2. 智能化：随着物联网技术的发展，直线电机市场将朝着智能化方向发展。智能化直线电机可以实现远程监控、故障诊断等功能，提高设备的可靠性和智能化水平。 3. 环保化：直线电机作为电动装置，具有较低的噪声和振动，同时也减少了对环境的污染。未来直线电机将趋向于低功耗、高效能方向发展，以满足环保需求。 综上所述，直线电机行业市场具有广阔的发展前景，随着工业自动化的推动和对高速高精度定位需求的增加，直线电机市场规模将进一步扩大。此外，智能化和环保化将是未来直线电机行业的发展方向。
直线电机前景 直线电机是一种具有极高发展前景的电机，它因其独特的结构和优越的性能，在工业生产和科学研究领域受到广泛关注。直线电机是一种将直线运动转换为电能的装置，它可以直接将电能转化为机械能，不需要通过传动装置或变速装置来实现运动。 直线电机的发展前景可从以下几个方面来进行分析： 首先，直线电机具有高效率和高速度的特点。由于直线电机不需要通过传动装置，它的功率损耗要比传统的旋转电机低很多，能够更加高效地将电能转换为机械能。而且直线电机的摩擦损失较小，可以实现更高速度的运动。在工业生产中，直线电机可以应用于各种需要高速运动和高精度定位的场景，例如自动化装配线和半导体生产线等。 其次，直线电机具有较大的力矩和加速度。由于直线电机的磁场和导体都是直接相互作用，没有传动装置的缓冲，它能够产生较大的力矩和加速度。这使得直线电机在需要大力矩和快速加速的场合更具优势，例如高速列车、电梯和航天器等。 第三，直线电机具有较高的定位精度和控制灵活性。直线电机的定位精度可以达到亚微米级，在科学研究和微纳加工领域有着广泛应用。直线电机还可以通过改变电流和磁场的分布来实现力和速度的调控，控制灵活性较高，适应性强。这使得直线电机在自动化控制领域的应用前景广阔。 最后，直线电机具有较小的体积和质量。由于直线电机的结构
相对简单，没有旋转部件，它的体积和质量要比传统的旋转电机小得多。这使得直线电机在一些对体积和重量要求较高的场合具有较大的优势，例如无人机和移动机器人等。 综上所述，直线电机具有高效率、高速度、较大的力矩和加速度、较高的定位精度和控制灵活性以及较小的体积和质量等优点，因此在工业生产、科学研究和自动化控制等领域有着广泛应用前景。随着科技的不断进步和直线电机技术的不断发展，相信直线电机在未来会取得更大的突破和发展。
未来直线电机、DD马达的优势应用及未来发展 1. 什么是直线电机和DD马达？ 直线电机（Linear Motor）是利用电磁原理，将电能转换为机械运动能，直接将电动机的旋转运动转化为直线运动的一种电力传动装置。常用在精密机械、半导体制造、电子封装、光伏制造、注塑成型等领域。 DD马达（Direct Drive Motor）是指电动机输出部分与传动机构相连接的一种电动机，没有摩擦传动、减速机构。利用磁铁排列方式不同和控制方式不同可以实现不同的功能和特性。DD马达具有带宽宽、精度高、寿命长等特点，主要应用在半导体、仪器仪表、显微镜、激光器等高精度设备中。 2. 直线电机和DD马达的优势应用 2.1 直线电机的优势应用 （1）高速、高加速度、高精度的控制能力。 （2）运动平稳，无振动噪声，适用于一些需要高精度、高稳定性的场合。 （3）具有短行程、大力、快速响应等特点，适用于一些需要大力瞬间完成的场合，如冲压、点焊等。 （4）易于实现多轴联调控制。 （5）装配操作简单、省时省力，节约空间。 2.2 DD马达的优势应用 （1）反应快速，加速度高。由于没有传动部分，速度反应快，加速度高。 （2）制动控制精密，更为灵敏。准确控制加速度、制动差等实现高精度匀速运动控制。 （3）噪声低、震动小，对研发高精度设备具有很大的意义。 （4）可以实现高效率、低控制成本的控制系统。 （5）寿命长，维护成本低。 3. 未来直线电机、DD马达的发展 随着工业自动化的快速发展，直线电机、DD马达的应用前景越来越广阔。未来直线电机、DD马达的应用发展重点将会有以下几个方向：
3.1 小型化、轻量化、省能重点 未来直线电机、DD马达的发展趋势将是“小、轻、省”。它们要越来越小巧、 轻便、高效、低能耗。 3.2 智能化技术融入 随着智能机器人的应用越来越广泛，未来直线电机、DD马达需要与智能控制 技术相结合，通过智能型控制系统建立机器人的控制模型，在运动轨迹、控制精度和操作效率等方面具有更高的智能化水平。 3.3 新材料应用 发展直线电机、DD马达需要新的材料技术支持。使用新的材料，比如高性能 聚酰胺、碳纤维等可以大大提升其性能。 3.4 中小企业市场需求空间拓展 未来中小企业的涌现，直线电机、DD马达需要在普及、降低成本方面不断突 破创新，进入更广阔的市场。 总的来说，未来直线电机、DD马达的发展趋势越来越趋于高效、轻巧、节能、环保、智能化的特点。预估未来十年会有电机和控制器仪器设备的广泛应用，而且市场需求还不断扩大，其冠军地位有望得到巩固。
直线电机的工作原理及应用 摘要：直线电机是一种应用广泛的直线运动轴，它具有无接触、高精度、高速度、高加速度和长寿命等优点，在自动化生产和交通工具上得到广泛应用。本文概括介绍了直线电机的构造、工作原理和应用，以及其优势和局限性。 关键词：直线电机、无接触、高精度、高速度、高加速度、长寿命 正文：直线电机是一种使用电磁力来产生直线运动的电动机，它与传统的旋转电动机不同，可以实现无接触、高精度、高速度、高加速度和长寿命等优点。直线电机的工作原理是利用电磁力的作用来使电机运动，当电流通过电线时，就会在电线周围产生一个磁场，当磁场与其他磁场发生相互作用时，就会产生电磁力，从而使电机产生直线运动。 直线电机主要分为两类，一类是利用固定磁铁和线圈之间的作用来产生运动，另外一类是利用电流在直线电机内部形成强大的磁场，从而使电机产生运动。其中，利用磁铁和线圈之间作用的直线电机类似于传统的电动机，结构相对简单，速度和力矩较小，主要应用于较小的装置上。利用内部磁场形成直线运动的直线电机，结构相对复杂，但可以实现高速度、高加速度等高性能。 直线电机具有广泛的应用，最常见的是在自动化生产线上，利用其高精度和高速度的特点来实现准确的运动控制。例如，在半导体制造过程中，直线电机可以用于自动化装配设备来保证
产品质量和生产效率。此外，直线电机还可以应用于交通工具中，例如磁悬浮列车、磁浮飞车等。 尽管直线电机具有很多优点，但也存在其局限性。例如，直线电机需要特殊的导轨和磁铁来实现运动，造价相对较高；此外，在高负载情况下，直线电机会产生较大的热量，导致设备损坏或性能下降等问题。 综上所述，直线电机是一种先进的电动机，具有很多优点，但在实践应用中还需要针对具体情况进行优化和改进。未来，随着科技水平的不断提高，直线电机将会在更广泛的领域中得到应用。在当前的制造业和自动化生产中，直线电机的应用越来越广泛。它可以对生产效率进行优化，并且减少了劳动力成本，并实现了生产环境的安全和人员安全性，因此具有重要的优点和应用前景。在此，本文将进一步介绍直线电机在工业领域中的应用。 在精度和速度方面，直线电机堪称不二之选。由于其高精度和快速性，它常常被用于生产易受损的细小物品，如电子片、针头、小型机械部件等。同时，在生产线上，直线电机可以确保高度的重复精度，这在大规模生产过程中特别重要。与传统的旋转电动机相比，直线电机的加速度更高，这使其特别适合于需要快速解决重负载的任务，如组装、定位和精密工作。此外，大多数直线电机具有超静音性，因此它们非常适合于环境噪音是一个要素的制造或组装过程中使用。 除了在生产过程中的应用外，直线电机还被广泛应用于交通工
直线电机发展概述及应用 直线电机具有环境污染少、消耗能源少及噪声污染少等优点，普遍应用在多种领域。本文分析了直线电机的理论研究，简单地叙述了直线电机在一些领域的应用，如交通、办公设备及军事装备等。结合直线电机应用研究新发展动向得出，通过计算机使直线电机具有高度的控制精度，在新原理的基础上研发新型直线电机的新技术，直线电机未来的应用和发展的前景是广阔的。 标签：直线电机；发展；应用 直线电机经历了相当长一段时间的发展。从十九世纪末期至二十世纪初期，有人开始对直线电机进行研究，但最终以失败告终。直到二十世纪五十年代中期这种情况才有所改变，因为这期间材料技术和控制技术得到了发展，新控制元器件大量涌现，极大促进了直线电机的理论与应用。特别是这些年来，精密、高速机床进给系统的需要，有效体现了直线电机的显著性能，直线电机的研究成为了研究领域的热点。明确直线电机发展现状及未来发展趋势，有助于研究新型直线电机。 1 直线电机的理论研究 因为直线电机具有特殊的结构，旋转电机的理论并不直接适用直线电机，这样对直线电机的分析就更加困难。所以，开展多次研究，提出了直接解法及有限元法等分析方法。为了解决边界效应问题，提出了直接解法，基于三维Maxwell 方程，再做简化，经过推导得出一维方程的解闭。应用有限元法直接根据直线电机内的磁场分布，得出电气参数，改变了以往使用的场简化为路的方法，促使了计算方法的进步。 2 直线电机的应用研究 直线电机因为自身具有独特的优越性，在机械加工、精密控制及交通运输等领域得到了广泛应用[1]。直线电机是一种电子机械装置，借助电能，做直线运动，能够驱动机械负载，进行直线运动；直线电机具有简单的结构、较低的能源消耗及较高的工作效率。在直线电机研究中，直线电机应用研究是重要内容之一。因为直线电机可作往复或者连续单向的直线机械运动，不再需要中间机械传动变换装置，普遍应用于国民经济的相关部门。直线电机多运用于机床、工业机器人和多种直线运动的机械装置中。 其中，浙江大学研发的直线电机驱动的冲压机，改变了传统冲压机的各部件，如连杆、曲轴、飞轮和飞轮等；海电机厂联合研发的直线电机机械手，用作内部自动下料装置；西安交通大学研发了新结构的直线压缩机，应用在一些小型制冷设备，如冰箱和空调等，因为使用了新式的磁阻式直线电机驱动，具有简单的压缩机结构，便于操控，效率高，节能等。
摘要阐述直线电机车辆具有爬坡能力强、转弯半径小等优点，介绍国内外直线电机车辆的技术特点和现状，对直线电机车辆转向架设计、电气牵引系统、辅助系统、制动系统等方面进行详细介绍，指出直线电机车辆在国内的未来应用和发展趋势。 关键词直线电机; 车辆; 转向架; 牵引控制系统; 制动系统 1直线电机车辆概述 直线电机车辆是当今世界先进的城市轨道交通移动装备，因其采用直线电机牵引技术而得名。直线电机车辆的原理是固定在转向架的定子( 一次线圈) 通过交流电流，产生移动磁场，通过相互作用，使固定在道床上的展开转子( 二次线圈、通常称为感应板) 产生磁场，通过磁力( 吸引、排斥) ，实现轨道车辆的运行和制动。 相对于旋转电机车辆，直线电机车辆具有以下优势: 1) 直线电机牵引属于典型的非粘着驱动，不受轮轨之间粘着限制，具有良好的爬坡能力，常规的旋转电机坡度一般不超过30‰～40‰，而直线电机爬坡可达60‰～80‰，且不易受雨雪天气的影响。 2) 直线电机为扁平设计，车轮只起车体的支撑作用，轮径较小，车辆的轮廓尺寸可以减小，隧道断面小，可节省工程投资。 3) 方便采用自导或迫导型径向转向架，允许车辆通过半径小的曲线，为轨道线路设计提供了较大的选择范围，避免了地面建筑物或地下管线的大量拆除和重建的费用。 4) 直线电机牵引无需减速齿轮等装置，轮缘力和轮轨磨耗等性能指标大大减低。我国地域辽阔，丘陵起伏，大江大河纵贯全国，如建设坡度超过30‰以上的城市轨道交通线路，就特别适合选择直线电机车辆。 2国内外直线电机车辆现状 2．1国外现状 目前，直线电机车辆技术在国外已经有30 多年的运用经验，总运用里程超过200 km。直线电机运载系统在国外是技术成熟、安全可靠的轨道交通运载系统。国外直线电机轮轨车辆系统均属于中小运量，车辆的载客量和尺寸都不大。国外应用情况见表1。
直线电机在各行业的紧要应用 直线电机模组平台进展到今日，已经被广泛应用到各种设备中。 在行业持续进展过程中，传统丝杆、皮带、齿轮齿条传送的弊端越来越 突出：速度、行程受限制、精度差、加工难度大、使用过程中磨损大等。 相比传统丝杆、皮带模组等，直线电机模组平台呈现了它单体运 动速度快、重复定位精度高、使用寿命长等一系列优点，受到越来越多 设备厂商的关注和喜爱。直线电机的应用大大提高了生产效率。 因应生产设备大型化与搬运高速化的演化，TOYO开发直线电机模 组来充足长行程、高速、高精度的要求。并通过搭载多种治具，可做各 种零件之插销、组立、搬运、螺丝锁付、点涂胶或焊锡等工站，应用广泛。 直线电机重要应用行业： 1、搬运 生产线的搬运作业：利用线性模组的高负荷及可高速运转的特性，来执行输送带上的物品搬运作业，可省去人力成本，也提升了生产效率。比如大型图书馆的自动取书机。高精密的直线模组还广泛用于电子设备 的定位、夹取、搬运等。 2、切割 利用线性模组可等速且稳定的移动特性，搭配切刀机构来执行裁 切的作业。比如PCB电路板的切割。 3、喷涂 利用线性模组可等速且稳定的移动特性，将基板固定于模组的移 动座上来执行喷涂作业，比如墙绘，比如PCB基板的喷字，将基板固定 于模组的移动座上来执行喷字作业。 4、自动焊锡作业
利用线性模组高定位精度及高稳定度的特性，执行多而杂的电路 板零件的焊锡作业。 5、大型LCD玻璃基板的涂胶设备 使用龙门连接的设计方式，将胶枪固定于多轴线性模组的Z轴上 即可用来使用高速涂胶作业。 6、IC的打印作业 利用线性模组可等速且等距移动的特性，来执行雷射打印的作业。 7、CCD影像视觉的检测装置 利用线性模组高定位精度及运转稳定度的特性，用来执行外观的AOI检测。 8、新能源锂电池切片、叠片、封装等 新能源汽车进展快，带动了锂电池的爆发，以“锂电池”为代表 的新能源时代已经到来。电池模组的需求量不断提高，对动力电池生产 的质量、精度和效率提出了新的要求，因此对生产线上的自动化智能打 扮备也提出了比较高的要求。 对新能源汽车而言，锂电池是特别紧要的，而直线电机在锂电池 的生产制造中发挥侧紧要作用。目前TOYO直线电机涵盖新能源锂电池 切片、叠片、封装、注液等多个电池制造工艺阶段。
直线电机应用场景 1. 引言 直线电机是一种将电能转化为机械能的装置，它与传统的旋转电机相比，具有更为广泛的应用场景。直线电机通过产生直线运动，可以用于各种机械设备和系统中，提供精确的位置控制和高效的运动性能。本文将深入探讨直线电机的应用场景，包括工业自动化、交通运输、医疗设备、航空航天等领域。 2. 工业自动化 2.1 机床 直线电机在机床上的应用越来越广泛。传统的机床通常采用液压或气动系统来实现运动控制，但是这种方式存在能量浪费、噪音大、精度低等问题。而直线电机具有高速、高精度、低噪音等优点，可以用于驱动铣床、磨床、车床等机床的进给运动和切削运动，提高加工效率和加工质量。 2.2 机器人 直线电机在工业机器人中的应用也非常广泛。传统的工业机器人通常采用旋转电机驱动关节运动，而直线电机可以直接实现直线运动，避免了传统机器人中的传动机构，提高了运动的精度和响应速度。直线电机可以用于机器人的手臂、腿部等部位的驱动，实现各种复杂的运动轨迹和动作。 2.3 自动化生产线 在自动化生产线中，直线电机可以用于物料搬运、装配、检测等环节。直线电机具有高速、高精度的特点，可以实现快速准确地将物料从一个位置转移到另一个位置，提高生产线的效率和自动化水平。直线电机还可以用于装配过程中的定位和夹持，确保装配的精度和质量。
3. 交通运输 3.1 磁悬浮列车 直线电机在磁悬浮列车中起到了至关重要的作用。磁悬浮列车通过电磁力实现悬浮和推进，而直线电机作为推进系统的核心部件，可以提供高速、平稳的推进力，使列车在轨道上快速行驶。直线电机还可以实现列车的制动和调速，提高列车的安全性和舒适性。 3.2 电动汽车 直线电机在电动汽车中的应用也越来越广泛。传统的电动汽车通常采用旋转电机驱动车轮转动，而直线电机可以直接驱动车轮进行直线运动，避免了传统电动汽车中的传动装置，提高了传动效率和能量利用率。直线电机可以用于电动汽车的加速、制动和定速巡航等功能，提高了电动汽车的性能和续航里程。 3.3 物流运输 在物流运输领域，直线电机可以应用于输送带、堆垛机等设备中。直线电机具有高速、高精度的特点，可以实现快速准确地将物料从一个位置转移到另一个位置，提高物流运输的效率和自动化水平。直线电机还可以用于货物的装载和卸载过程中的定位和夹持，确保物流运输的准确性和安全性。 4. 医疗设备 4.1 医疗机器人 直线电机在医疗机器人中起到了关键的作用。医疗机器人通常需要进行精确的位置控制和运动控制，以完成手术、检测等任务。直线电机具有高速、高精度的特点，可以实现医疗机器人的精确定位和稳定运动，提高手术的精确性和安全性。 4.2 影像设备 在医疗影像设备中，直线电机可以用于调节影像采集设备的位置和角度，实现对患者的精确定位和影像采集。直线电机具有高精度、低噪音的特点，可以提高影像设备的定位精度和影像质量，为医生提供准确的诊断依据。
直线电机在轨道交通中的应用与关键技 术综述 摘要：轨道交通目前已经成为改善城市交通拥堵的有效方式，在大规模建设和发展的同时，也涌现出很多新的技术问题。作为轨道交通中重要组成部分，直线电机的应用结构较为复杂，实际运行中容易受到诸多因素影响和干扰，进而威胁到轨道交通的安全运行。因此，本文重点探究轨道交通中直线电机的应用原理，并分析其中的关键技术，积累经验进一步推动直线电机的实践应用。 关键词：轨道交通；直线电机轮轨；直线电机；交通安全 城市化进程加快带动了交通事业发展，作为交通事业发展的重要组成部分，轨道交通凭借其快速、安全、稳定的优势特点，受到了人们的青睐和支持。在轨道交通中，其中集合了诸多复杂、先进的技术，为了保证轨道交通列车安全行驶，应进一步加强核心技术的管控力度。由于轨道交通列车运行速度提升和运行安全的要求不断提升，因此要求轨道交通车辆具备更强的爬坡能力和全天候运行能力。由于直线电机结构简单，呈现非黏着驱动的优势特点，更适合磁悬浮列车的发展需要，有助于进一步增强列车的爬坡和转弯能力。因此， 1轨道交通车辆中直线感应电机的应用 直线感应电机多呈现为单边型，铝板和钢板构成了结构的复合次级。初级置于车上或沿轨道铺设，具体划分为长初级以及短初级两种。 1.1短初级直线感应电机 对于轨道交通车辆而言，选择短初级直线感应电机，具有鲜明的特点：①初级在车辆上，其供电原理为受流靴经过接触网供电；②刺激属于复合型，结构简单，直接敷设在轨道上，总体造价不高；③接触轨供电方式一定程度上限制轨道交通车辆运行速度。
1.1.1直线电机轮轨车辆 直线电机轮轨车辆行驶中，在转向架上设置初级悬挂，配备两台电机，一台逆变器供电，有别于旋转电机配合齿轮箱传动形式，优势更为突出[1]。传递牵引力，可以规避钢轨和车轮黏着因素不良影响，提升车辆整体运行性能，具体表现在爬坡性能和转弯性能；精简轴箱定位结构，基于柔性定位方式赋予轨道交通车辆灵活的线路规划能力；直线电机不需要齿轮箱传动装置支持，因此结构约束适当的宽松，隧道断面是以往轨道车辆60%左右，土建工程造价可以大幅度下降。此类车辆仍然选用传统的轮轨系统，直线电机驱动来产生牵引力。直线电机轮轨车辆可以显著增强车辆性能，表现在电机的直驱方面。所以，直线电机轮轨车辆方案实用性较强，并且可以降低投资成本，值得广泛推广应用。 图1 直线电机轮轨车辆 直线电机轮轨车辆的刺激拓扑结构设计要点表现在横向边缘效应，刺激损耗大大降低，直线电机的运行效率得到显著提升。刺激沿线路铺设需求度较大，还需要综合考量造价成本问题。 从冷却方式来划分，包含强迫风冷与自然风冷。如，广州的4号线和5号线，相数3，极数8，额定电压1100V，最大电流162A，推力25kN，功率120kW，总重1480kg，自然风冷方式。强迫风冷直线感应电机，体积小、质量小，功率密度较大。通过增设风机、风道与辅助变流器模块，为轨道交通车辆运行提供电源支持。自然风冷直线感应电机体积大、质量大，高电压、小电流驱动设计，功率密度小，系统维护便捷。直线电机轮轨车辆功率因数和效率偏低，电机效率大概为70%～80%，能耗较之常规感应电机更高。究其根本，直线感应电机气隙大，受到纵向边端效应影响不可避免降低电机整体使用性能。
