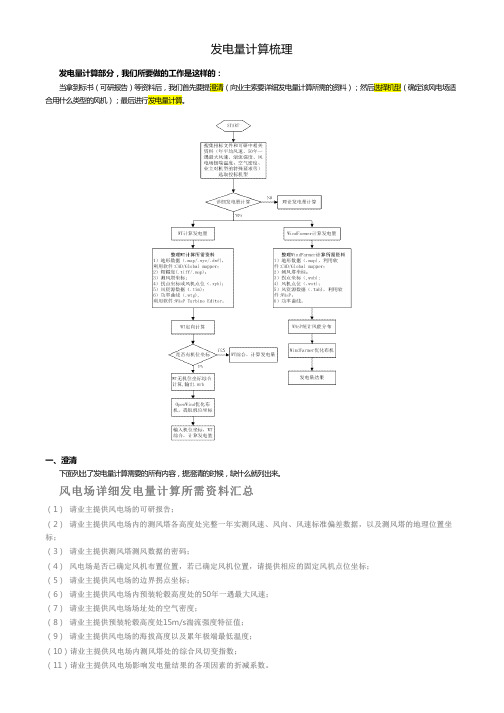

发电量计算梳理
发电量计算部分，我们所要做的工作是这样的：
当拿到标书（可研报告）等资料后，我们首先要提澄清（向业主索要详细发电量计算所需的资料）；然后选择机型（确定该风电场适合用什么类型的风机）；最后进行发电量计算。
一、澄清
下面列出了发电量计算需要的所有内容，提澄清的时候，缺什么就列出来。
风电场详细发电量计算所需资料汇总
（1）请业主提供风电场的可研报告；
（2）请业主提供风电场内的测风塔各高度处完整一年实测风速、风向、风速标准偏差数据，以及测风塔的地理位置坐标；
（3）请业主提供测风塔测风数据的密码；
（4）风电场是否已确定风机布置位置，若已确定风机位置，请提供相应的固定风机点位坐标；
（5）请业主提供风电场的边界拐点坐标；
（6）请业主提供风电场内预装轮毂高度处的50年一遇最大风速；
（7）请业主提供风电场场址处的空气密度；
（8）请业主提供预装轮毂高度处15m/s湍流强度特征值；
（9）请业主提供风电场的海拔高度以及累年极端最低温度；
（10）请业主提供风电场内测风塔处的综合风切变指数；
（11）请业主提供风电场影响发电量结果的各项因素的折减系数。
https://www.doczj.com/doc/0d19279786.html,/SELECTION/inputCoord.asp
第二步：打开Global Mapper软件，将.dxf和.zip地形文件拖入。
设置“投影”：Gauss Krueger(3 degree zones)\Gauss Krueger(6 degree zones)；
设置“基准”：XIAN 1980(CHINA)\BEIJING 1954；
设置“地区”：Zone x(xxE-xxE)。
1 将.dxf拖入Global Mapper并设置好投影及基准后，将鼠标放于地图任意位置，软件右下角会显示点位坐标。完整坐标表示应该为横坐标8位，纵坐标7位。而横坐标的前两位经常被省去，如果你看到的是横坐标6位，纵坐标7位，那么横坐标的前两位就是被省略的。此时要人为对地图进行整体偏移。偏移量为“地区”Zone后的数值，见下图。
2 如果业主没有说明投影采用的是Gauss Krueger3还是Gauss Krueger6，我们可以根据横坐标的前两位来判断。比如东京117°在Gauss Krueger3投影下，横坐标开头是39xxxxxx，在Gauss Krueger6投影下是20xxxxxx。至于坐标值，我们可以从业主提供的电子地形图查看，也可以从可研等报告文件中提供的风功率密度分布图、平均风速分布图、机位布置示意图等图中获得。如下图。
第三步：根据风场拐点（主要是确定风机可能布置的范围），弥补地图。
首先，根据上图，我们可以知道WT软件在计算时需要用多大地图。
详见D:\Xi\其它\理论学习\WT_HELP_Chinese.chm的“技术基础”-“计算区域的尺寸”
我们最需要关注的是Rv：通常通过拟选区域西南角和东北角的点坐标确定。数值是风场拐点的西南角和东北角坐标外延500-1000m，填入下图圈中的区域（WT软件界面）。
注：
1 外延500-1000m是为了防止显示区域边缘紧贴风机，不清晰，不美观
2 综合计算完成后，生成的风机点位图、能量密度分布图等显示的区域就是此部分圈出的区域
再说Rtop:我们弥补地图时框住的区域只要包含住Rtop即可。
其它具体操作可以参考视频：F:\培训资料\WT培训\2月2号上午-wt操作
3.2 风数据(.tim)
.rwd-.txt-.prn-.tim
三列数据：风速、风向、风速标准偏差
理论资料：D:\Xi\其它\理论学习\标准规定\风电场风能资源评估方法-GBT18710-2002
用excel打开风数据后，首先找出所需时段和所需高度的风速、风向和风速标准偏差。然后进行筛选：
1 查看最大值和最小值。平均风速0-40m/s，风向0-360°，标准偏差0-40，删除超过此范围的数据
2 连续数小时风速为0.5左右不变，且其它高度层风速有变化，判为错误数据，删除。
3 计算有效数据完整率，90%以下，需要插补。优选同塔不同高度数据插补，次选异塔同高度数据插补。插补方法：对两组风数据
（风速）进行相关性分析，R>0.8说明相关性较好，可以用得出的相关性方程弥补。
学习视频：F:\培训资料\WT培训\机型选择及风数据分析.lxe
3.3 风机点位(.xyh)
获取点位坐标复制到excel-.prn-.xyh
四列数据（只能是英文或数字）：风机编号、X坐标、Y坐标、轮毂高度
点位坐标：业主提供或openwind软件优化
3.4 风机的功率曲线（.wtg）
使用软件Wasp Turbine Editor，输入风机名称、风轮直径和轮毂高度，再分别输入标准空气密度和风场空气密度下的功率、推力系
数，如下图。
3.5 wt软件操作
用WT软件计算，首先进行“定向计算”，定向计算结束后进行“综合或多塔综合”。定向计算耗时很长，一般要10个小时左右。综合耗时较短，一般15分钟左右。
注1：
1 定向计算耗时很长，一般要10个小时左右。综合耗时较短，一般15分钟左右
2 只需要地形图.map文件即可进行定向计算
3 定向计算最好加入结果点，曾经出现过一次几率很小的bug，因为没有结果点而不能综合
4 导入的所有文件的名称及内容不能有中文，采用英文和数字
注2：
1 如果定向计算结果收敛率不好（最好在95%以上，至少在90%以上），可以对用户参数进行如下更改该（单独更改一个参数，若收敛仍不好，再单独更改下一个，尽量不更改”模型“）：
（1）"迭代次数"25改成20或更小
（2）"最小垂直分辨率"4改成6或8
（3）"模型”把”散逸模型“改成”稳健模型“
（4）在不收敛的方向加减一度到二度计算。如90度方向不收敛，且前三个方法都不管用，则尝试计算89度或91度方向
四 openwind优化布机
需要.wrb、.shp和.tbn三个文件
4.1 .wrb
此文件表示风场风能分布等情况。
WT软件任何综合结果，右键，“发送至”-“openwind(.wrb)”
注：将.wrb导入openwind后界面如下，我们后续操作需要的是圈红的“Power Density”图层。其它图层取消勾选。
4.2 .shp
此文件表示风场拐点。
在global mapper中绘出拐点区域，选中（如下图阴影部分），点击“文件”-“输出”-“矢量格式”-选择“shapfile”。按下图操作。
将.shp导入openwind软件中，显示如下。
4.3 .tbn
此文件表示风机的参数
在opendwind中，选择“settings”-“Turbine Types”,设置“Main”"Power""Thrust""RPM", 选择“Save”即保存为一个.tbn文件。如下图。
注：功率和推力系数按空气密度1到1.225每隔一段出一组数据
4.4 导入
将.wrb和.shp两个文件导入openwind，左侧空白区域右键，选择“New layer”-"Turbine Layout"，新建风机图层。将该图层拖到“Power Density”图层下。再将.shp拖到风机图层下。再设施父子关系，风机类型，风机间距，风场容量等。
注：如有部分风机点位固定，再优化机位，可以建两个风机图层，一个图层设置为固定机位，另一个图层为需要优化的机位，将.shp拖到优化机位图层下。
编订：__________________ 单位：__________________ 时间：__________________ 风电场安全生产目标及保证措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-9164-73 风电场安全生产目标及保证措施(正 式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、20xx年度安全生产目标： 风场安全指标： 1、不发生人身未遂及以上人身事故； 2、不发生因误操作导致的二类障碍； 3、不发生责任二类障碍及以上事故； 4、不发生构成二类障碍的火灾事故； 5、不发生治安案件； 6、不发生负同等及以上责任的较大交通事故；实现安全年。 班组安全指标： 1、不发生破皮流血及以上人身事件； 2、不发生因误操作导致的异常； 3、不发生火险；
4、不发生治安案件； 5、不发生负同等及以上责任的一般交通事故；实现安全年。 二．安全目标保证措施： 场长：1、逐步完善安全生产责任制，落实设备责任制，严格落实设备巡查和消缺制度，确保设备安全健康，尤其是站内设备和风机的消缺维护。 专工：1、建立安全教育制度。对新入场人员进行安全教育及针对电力安全操作规程的教育。需持证上岗的特殊工种工人都必须经过培训考试，并取得有关部门颁发的合格证书后方可上岗。各值每天上班前，应由值长做班前安全教育。 值长：1、每天要做到班前会安排工作时详细安排工作内容、安全措施及交待危险点预知，并跟踪检查安全措施的执行情况，班后会要总结今天的工作情况及安全情况。加强重要作业现场的安全监护，明确作业监护人。做到每一名工作人员对危险源分析都心中有数，安全措施确保执行,保证人身安全。2、严格执
风电综合统计指标计算公式 1、平均风速 平均风速是指统计周期内风机轮毂高度处瞬时风速的平均值。取统计周期内全场风机或场内代表性测风塔的风速平均值，即 1 1n i i V V n ==∑ 单位：米/秒（/m s ） 式中： V —统计周期内的风电场平均风速，/m s ； n —统计周期内的全场风机的台数或代表性测风塔的个数； i V —统计周期内的单台风机或单个代表性测风塔的平均风速，/m s 。 2、平均温度 平均温度是指统计周期内风机轮毂高度处环境温度的平均值，即 1 1n i i T T n ==∑ 单位：摄氏度（o C ） 式中： T —统计周期内的风电场平均温度，o C ； n —统计周期内的记录次数； i T —统计周期内的第i 次记录的温度值，o C 。 3、平均空气密度 平均空气密度是指统计周期内风电场所处区域空气密度的平均值，即 P RT ρ= 单位：千克/立方米(3 /kg m ) 式中： ρ—统计周期内的风电场平均空气密度，3 /kg m ； P —统计周期内的风电场平均大气压强，a P ； R —气体常数，取287/J kg K ?；
T —统计周期内的风电场开氏温标平均绝对温度，K 。 4、 平均风功率密度 平均风功率密度是指统计周期内风机轮毂高度处风能在单位面积上所产生的平均功率，即 3 1 12n i wp i D V n ρ==∑()() 单位：瓦特／平方米（2 /W m ） 式中： wp D —统计周期内的风电场平均风功率密度，2 /W m ； n —统计周期内的记录次数； ρ—统计周期内的风电场平均空气密度，3/kg m ； 3 i V —统计周期内的第i 次记录平均风速值的立方。 5、有效风速小时数 有效风速小时数是指统计周期内风机轮毂高度处介于切入风速与切出风速之间的风速累计小时数，简称有效风时数，即 n i i V V V V T T == ∑有效风时数 单位：小时（h ） 式中： T 有效风时数 —统计周期内的风电场有效风时数，h ； 0V —风机的切入风速，/m s ； n V —风机的切出风速，/m s ； i V T —统计周期内出现介于切入风速（0V ）和切出风速（n V ） 之间的风速小时数，h 。 6、风机可利用率 风机可利用率是指统计周期内除去风机因定期维护或故障时数后剩余时数与总时数除去非设备自身责任停机时数后剩余时数的百分比，即 (1)100%A B T B η-=- ?-可利用率 式中： η可利用率—统计周期内的风电场风机可利用率；
发电量计算梳理 发电量计算部分，我们所要做的工作是这样的： 当拿到标书（可研报告）等资料后，我们首先要提澄清（向业主索要详细发电量计算所需的资料）；然后选择机型（确定该风电场适合用什么类型的风机）；最后进行发电量计算。 一、澄清 下面列出了发电量计算需要的所有内容，提澄清的时候，缺什么就列出来。 风电场详细发电量计算所需资料汇总 （1）请业主提供风电场的可研报告； （2）请业主提供风电场内的测风塔各高度处完整一年实测风速、风向、风速标准偏差数据，以及测风塔的地理位置坐标； （3）请业主提供测风塔测风数据的密码； （4）风电场是否已确定风机布置位置，若已确定风机位置，请提供相应的固定风机点位坐标； （5）请业主提供风电场的边界拐点坐标； （6）请业主提供风电场内预装轮毂高度处的50年一遇最大风速； （7）请业主提供风电场场址处的空气密度； （8）请业主提供预装轮毂高度处15m/s湍流强度特征值； （9）请业主提供风电场的海拔高度以及累年极端最低温度； （10）请业主提供风电场内测风塔处的综合风切变指数； （11）请业主提供风电场影响发电量结果的各项因素的折减系数。
https://www.doczj.com/doc/0d19279786.html,/SELECTION/inputCoord.asp 第二步：打开Global Mapper软件，将.dxf和.zip地形文件拖入。 设置“投影”：Gauss Krueger(3 degree zones)\Gauss Krueger(6 degree zones)； 设置“基准”：XIAN 1980(CHINA)\BEIJING 1954； 设置“地区”：Zone x(xxE-xxE)。 1 将.dxf拖入Global Mapper并设置好投影及基准后，将鼠标放于地图任意位置，软件右下角会显示点位坐标。完整坐标表示应该为横坐标8位，纵坐标7位。而横坐标的前两位经常被省去，如果你看到的是横坐标6位，纵坐标7位，那么横坐标的前两位就是被省略的。此时要人为对地图进行整体偏移。偏移量为“地区”Zone后的数值，见下图。
桥湾第一风电场监控中心保站用电措施1主要内容与适用范围 1.1为保证机组的安全运行，防止站用电中断，提高运行人员的事故处理能力，特制定本措施。 1.2 本措施规定了桥湾第一风电场保站用电的管理原则。 1.3 本措施适用于华润电力风能（瓜州）风电场事故情况下的保站用电的处理方法。 1.4本措施制定了在各种运行方式下发生的典型事故情况，保证站用电可靠运行的方法。 1.5下列人员应熟悉本措施：风电场场长，值长，值班员。 2 运行方式： 2.1 站用电正常运行方式： 2.1.1在正常运行方式下，我监控中心由两路电源，一路做为工作电源，一路做为备用电源。 2.1.2 #1站用变接于风电场35KV集电线路第B2回路，#2站用变接于瓜州供电公司河泉线10KV线路。 2.1.3 在风电场监控中心设有一路UPS系统，正常情况下，UPS 接市电模式，经过整流/逆变后做为负荷用电，在交流失去后，由UPS 的蓄电池经逆变后供电（作为主要监控机电源）。 2.1.4在监控中心，设有奥特迅厂家提供的通信蓄电池，正常情况下，通信装置由站用电经过整流给通信蓄电池浮充供电，在站用电失电时由提供的蓄电池通信电源供电。
2.1.5在正常运行方式下，我公司用#1站用变做为工作电源，#2站用变处于充电备用状态，做为站用电的保安电源。 2.1.6工作电源与备用电源的自动切换由备自投装置来实现。 2.1.7备自投装置应在投入状态，备自投的投入和退出由风电场场长批准。 3：站用电的事故处理 3.1 站用电源故障掉闸的处理： 3.1.1 检查备用电源自投情况，如果自投装置未投或拒绝动作时，应立即强送备用电源一次。若站用电源400V侧开关未掉闸，应手动拉开站用电源400V开关，令备用电源自投。 3.1.2 当站用电源掉闸系站用母线故障所致时，不得强送备用电源，应对站用工作电源保护、母线进行检查，如果外观未发现问题，无明显的故障象征时，应试送站用工作电源一次，试送不成，不得再送。 3.1.3 当由于工作人员误碰开关造成站用电源掉闸，备用电源未自投时，在查明不妨碍人身安全后，立即强送工作电源。 3.2 站用母线故障的处理： 3.2.1 检查低压备用电源自投情况，自投未动作时应强送一次，如强送不成不得再次送电。 3.2.3 检查继电保护动作情况，确定故障性质。 3.3.4 检查故障母线所接高压动力开关是否掉闸。 3.3.5 对故障母线进行检查，查明故障点并消除 3.3.6 如未有明显故障，拉开母线所有开关，测量母线绝缘良好后，

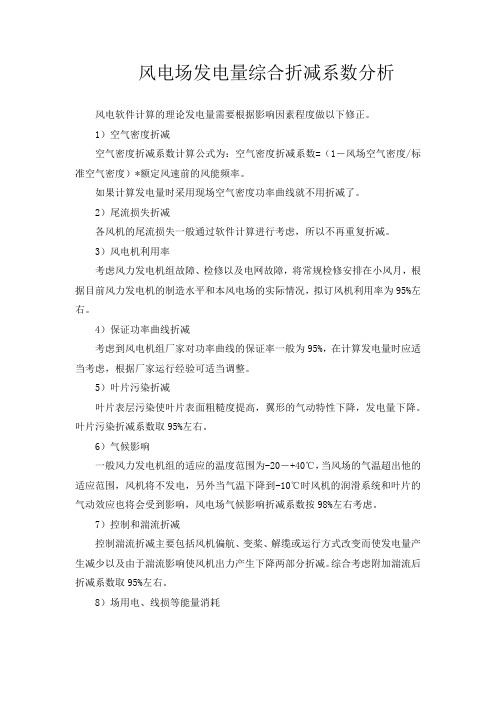

风电场发电量综合折减系数分析 风电软件计算的理论发电量需要根据影响因素程度做以下修正。 1）空气密度折减 空气密度折减系数计算公式为：空气密度折减系数=（1－风场空气密度/标准空气密度）*额定风速前的风能频率。 如果计算发电量时采用现场空气密度功率曲线就不用折减了。 2）尾流损失折减 各风机的尾流损失一般通过软件计算进行考虑，所以不再重复折减。 3）风电机利用率 考虑风力发电机组故障、检修以及电网故障，将常规检修安排在小风月，根据目前风力发电机的制造水平和本风电场的实际情况，拟订风机利用率为95%左右。 4）保证功率曲线折减 考虑到风电机组厂家对功率曲线的保证率一般为95%，在计算发电量时应适当考虑，根据厂家运行经验可适当调整。 5）叶片污染折减 叶片表层污染使叶片表面粗糙度提高，翼形的气动特性下降，发电量下降。叶片污染折减系数取95%左右。 6）气候影响 一般风力发电机组的适应的温度范围为-20－+40℃，当风场的气温超出他的适应范围，风机将不发电，另外当气温下降到-10℃时风机的润滑系统和叶片的气动效应也将会受到影响，风电场气候影响折减系数按98%左右考虑。 7）控制和湍流折减 控制湍流折减主要包括风机偏航、变桨、解缆或运行方式改变而使发电量产生减少以及由于湍流影响使风机出力产生下降两部分折减。综合考虑附加湍流后折减系数取95%左右。 8）场用电、线损等能量消耗
