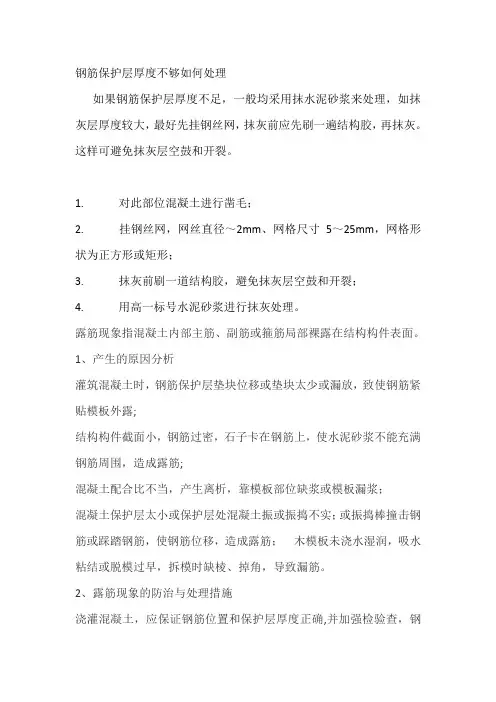

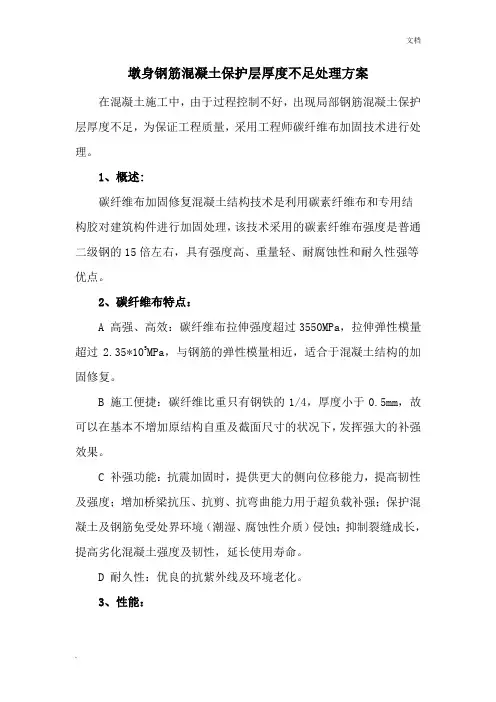

板底钢筋保护层不够处理措施
1、对此部位混凝土进行清洗，钢丝刷拉毛；
2、挂钢丝网，网丝直径0.5～2mm、网格尺寸5～25mm，网格形状为正方形或矩形；
3、抹灰前刷一道结构胶，避免抹灰层空鼓和开裂；
4、用1:2水泥砂浆进行抹灰处理;
5、养护时间不少于7天（喷壶养护）。
山西四建五分公司
晋中万科项目部
《混凝土结构工程施工质量验收规范》(GB50204-2015) 结构实体检验 相关事项的规定 （内部试行2016.2.17） 我站对《混凝土结构工程施工质量验收规范》(GB50204-2015)结构实体检验中的相关问题，现统一规定如下： 1、《混凝土结构工程施工质量验收规范》(GB50204-2015) 中10. 1.1条：对涉及混凝土结构安全的有代表性的部位应进行结构实体检验。结构实体检验应包括混凝土强度、钢筋保护层厚度、结构位置与尺寸偏差以及合同约定的项目；必要时可检验其它项目。 结构实体检测应由监理单位组织施工单位实施，并见证实施过程。施工单位应制定结构实体检测专项方案，并经监理单位审核批准后实施。除结构位置与尺寸偏差外的结构实体检验项目，应由具有资质的检测机构完成。 2、混凝土强度按本规范10.1.2、10.1.5条执行。如在监督过程中发现混凝土试块管理混乱如未按标准进行养护、代做试块，或混凝土在生产、运输过程有问题或现场未按要求施工、养护不到位、随意加水等情况时，可以开抽测通知单，委托检测机构进行现场回弹、钻芯。
3、钢筋保护层厚度应由具有相应资质的检测机构完成。钢筋保护层厚度检验时： （1）检测批的划分为：同类构件按一栋楼作为一检测批（分段验收的按分段验收的为一批）。 （2）在统计构件数量时，板是以一个自然间面积为一块板。 （3）梁的抽检频率。 悬挑梁抽取不少于总数的5%且不少于10个确定，非悬挑梁抽取不少于总数的2%且不少于5个确定，样本应分布均匀，只要检测框架梁（受力构件），样板总量按轴线节点来确定。当悬挑梁数量少于10个时，应全数检验。地下室梁(±0.000以下)独立于主体部分，按总数的2%且不少于5个确定。 （4）在对结构实体钢筋保护层厚度检测时，对悬挑梁、悬挑板，仅需检测上部受力主筋；对于同一块板需同时检测板面、板底钢筋，且板面、板底钢筋保护层厚度批量检验结果应分开评定。 （5）对于该规范E.0.2条规定“对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验”，即同一块板的板面、板底均要检测不少于6根钢筋。 3、结构实体检验完成后，方可进行地基基础、主体结构分部工程验收。
钢筋保护层厚度控制办法 为了响应谷竹高速公路原则化建设规定，进一步加强对桥涵、隧道构造物钢筋安装质量控制，结合本项目工程实际特制定如下钢筋保护层控制办法： 一、桥梁工程 1、桩基本 钢筋笼绑扎制作好后来，应按设计规定将保护层钢筋均匀安装在钢筋笼外侧，并点焊牢固； 钢筋笼顶部应暂时增设一种内箍，内箍与外露主筋焊死，在钢筋笼安放到位后通过顶部内箍和护筒进行固定，保证桩基砼浇筑过程中钢筋笼不发生偏移； 2、墩柱 2.1、影响墩柱保护层厚度因素分析 当前墩柱施工工艺比较简朴，多为先行加工安装钢筋，采用定型钢模板控制墩柱几何尺寸，浇筑混凝土并振捣密实，依照环境采用适当养生办法。影响墩柱保护层厚度因素有诸多，笔者从工序上分为如下几方面重要因素： ⑴钢筋加工安装因素 保护层厚度在施工过程中反映为钢筋与模板距离，因而，墩柱钢筋骨架几何尺寸直接影响成型后墩柱保护层厚度。在模板几何尺寸一定状况下，墩柱骨架钢筋尺寸愈大，则相应保护层厚度愈小，反之亦然。另一方面，由于墩柱平面位置规定比较严格，《公路工程质量验收评估原则》规定墩柱轴线偏位为10mm，而墩柱保护层厚度规定为±5mm，这就意味着墩柱钢筋安装位置必要控制在设计位置±5mm内，否则墩柱平面位置与保护层无法同步满足原则规定，浮现这种状况时普通以牺牲墩柱保护层厚度来保证平面位置精确，这也是当前通病。此外墩柱钢筋骨架刚度也是很重要方面，钢筋精准定位当前普通只控制顶与底，如果骨架自身刚度局限性，势必导致钢筋中部位置失去控制，进而影响到保护层控制。
⑵定型钢模板因素 定型模板几何尺寸直接决定成型后墩柱几何尺寸，墩柱几何尺寸与钢筋骨架几何尺寸及平面位置共同决定了保护层。在其他影响因素不变状况下，模板几何尺寸愈大将导致保护层厚度愈大，反之亦然。在假设钢筋平面位置与几何尺寸严格与设计一致状况下，模板最大几何尺寸误差也不能超过5mm，如果考虑到钢筋平面位置与几何尺寸合理误差，模板加工规定精度就更高。 ⑶混凝土浇筑 混凝土浇筑工艺直接影响到已经调节并加固完毕钢筋及模板，如下料方式不当容易导致钢筋与模板间垫块脱离位置，振捣人员上下方式不当容易引起钢筋整体晃动并导致位置偏移，振捣棒插入位置不当容易导致钢筋移位。 2.2、针对性办法研究 控制保护层总体工作思路在严格控制钢筋及模板平面位置、几何尺寸基本上控制钢筋与模板距离，并使钢筋、模板及相应固定设施（垫块、模板固定支架及拉索）形成一种整体，在浇筑混凝土过程中避免破坏钢筋、模板整体性，从而保证钢筋保护层厚度在控制范畴内。遵循这一思路，结合前面因素分析，针对性进行办法研究。 ⑴墩柱钢筋加工安装 墩柱钢筋普通设计为竖向受力主筋按照一定间距焊接固定到环向骨架钢筋上，在主筋外侧按照一定间距盘绕螺旋形箍筋。因而，控制墩柱钢筋笼几何尺寸核心在于控制环向骨架钢筋几何尺寸。笔者经各种工地观测发现现场加工工人很难精确把握环形骨架钢筋半径，图纸普通只提供环形骨架钢筋中心轴线半径，无法直接用于生产控制。通过多次数据测算调节，发现加工环形骨架筋圆柱形构件半径＝环形骨架半径-环形骨架筋钢筋半径-4mm～6mm时效果最佳。环形骨架钢筋直径16mm～20mm时取用4mm，22mm～25mm时取用5mm，不不大于25mm时取用6mm。
混凝土保护层 目录 1、定义 2、作用 3、最小厚度 4、《规范》关于混凝土保护层的其它规定 1、定义 混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土，其厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 2、作用 （1）混凝土结构中，钢筋混凝土是由钢筋和混凝土两种不同材料组成的复合材料，两种材料具有良好的粘结性能是它们共同工作的基础，从钢筋粘结锚固角度对混凝土保护层提出要求，是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需强度。（2）钢筋裸露在大气或者其他介质中，容易受蚀生锈，使得钢筋的有效截面减少，影响结构受力，因此需要根据耐久性要求规定不同使用环境的混凝土保护层最小厚度，以保证构件在设计使用年限内钢筋不发生降低结构可靠度的锈蚀。（3）对有防火要求的钢筋混凝土梁、板及预应力构件，对混凝土保护层提出要求是，为了保证构件在火灾中按建筑物的耐火等级确定的耐火限的这段时间里，构件不会失去支持能力。应符合国家现行相关标准的要求。 3、最小厚度混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。纵向受力钢筋的混凝土保护层最小厚度(mm) 环境类别板、 墙、 壳 板、 墙、 壳 板、 墙、 壳 梁梁梁柱柱柱 ≤C20 C25- C45 ≥C50 ≤C20 C25- C45 ≥C50 ≤C20 C25- C45 ≥C50 一20 15 15 30 25 25 30 30 30 二a - 20 20 - 30 30 - 30 30 二b - 25 20 - 35 30 - 35 30 三- 30 25 - 40 35 - 40 35 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.
钢筋保护层厚度控制措施 为了响应谷竹高速公路标准化建设的要求，进一步加强对桥涵、隧道结构物钢筋安装质量的控制，结合本项目工程实际特制定以下钢筋保护层控制措施： 一、桥梁工程 1、桩基础 钢筋笼绑扎制作好以后，应按设计要求将保护层钢筋均匀安装在钢筋笼外侧，并点焊牢固； 钢筋笼顶部应临时增设一个内箍，内箍与外露主筋焊死，在钢筋笼安放到位后通过顶部内箍和护筒进行固定，确保桩基砼浇筑过程中钢筋笼不发生偏移； 2、墩柱 2.1、影响墩柱保护层厚度的因素分析 目前墩柱的施工工艺比较简单，多为先行加工安装钢筋，采用定型钢模板控制墩柱的几何尺寸，浇筑混凝土并振捣密实，根据环境采用合适的养生措施。影响墩柱保护层厚度的因素有很多，笔者从工序上分为以下几方面主要原因： ⑴钢筋加工安装原因 保护层厚度在施工过程中反映为钢筋与模板的距离，因此，墩柱钢筋的骨架几何尺寸直接影响成型后墩柱的保护层厚度。在模板几何尺寸一定的情况下，墩柱骨架钢筋尺寸愈大，则相应的保护层厚度愈小，反之亦然。其次，由于墩柱的平面位置要求比较严格，《公路工程质量验收评定标准》规定墩柱的轴线偏位为10mm，而墩柱保护层厚度的要求为±5mm，这就意味着墩柱钢筋的安装位置必须控制在设计位置±5mm内，否则墩柱的平面位置与保护层无法同时满足标准要求，出现这种情况时一般以牺牲墩柱保护层厚度来保证平面位置的准确，这也是目前的通病。另外墩柱钢筋的骨架刚度也是很重要的方面，钢筋的精确定位目前一般只控制顶与底，如果骨架自身刚度不足，势必导致钢筋中部位置失去控制，进而影响到保护层的控制。 ⑵定型钢模板原因 定型模板的几何尺寸直接决定成型后墩柱的几何尺寸，墩柱的几何尺寸与钢筋骨架的几何尺寸及平面位置共同决定了保护层。在其它影响因素不变的情况
钢筋保护层厚度分析分享 保护层指的是混凝土上面那层小部分垫层。混凝土保护层是指混凝土构件中，起到保护钢筋避免钢
2.关于厚度的规定 第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚 度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工 厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。 预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度 应按梁的数值取用。 第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不 应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm. 第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂 构造措施。处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。 第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 第10.1.2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进 行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。钢筋保护层厚度检验，需要对重要构件，特 别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测 定仪）或局部破损的方法检验。此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7—+10mm；对板类构件为-5—+8mm。钢筋保护层厚度检验的合格点率为 90%及以上时为合格。 当合格点率小于 90%，但不小于 80%，可再抽取相同数量的构件检验，当两次抽减总和计 算的合格点率为 90%及以上时才能判为合格。且每次抽样结果中不合格点的最大偏差均不 应大于允许偏差的1.5倍。 3室内正常环境下板、墙保护层15mm，梁、柱保护层20mm 4露天或室内高湿度环境： 1、砼强度小于等于C20时，板、墙保护层35mm，梁、柱保护层45mm 2、砼强度C25或C30时，板、墙保护层25mm，梁、柱保护层35mm 3、砼强度大于等于C35时，板、墙保护层15mm，梁、柱保护层25mm 基础按有无垫层区分：有垫层时40mm，无垫层时70mm 保护层具体还要按设计图纸定，图纸设计保护层厚度有可能有小幅调整。
结构实体钢筋保护层厚度控制方案 本工程为解放西路小学教学楼工程，框架结构，柱、梁、板、楼梯等结构均为现浇钢筋混凝土结构，确保钢筋混凝土结构施工质量是工程施工的关键，而钢筋保护层的控制又直接关系到钢筋混凝土的质量，因此在施工中要严格控制钢筋保护层的厚度。 一、钢筋保护层的设计厚度： 1、基础梁：40 mm； 2、构造柱：30mm； 3、梁：25mm； 4、现浇板：20mm。 二、用于控制钢筋保护层的材料：自锁式高强度塑料定位件。 根据板、梁、柱构件钢筋保护层选用自锁式高强度塑料定位件，如图所示： 用于板面负筋用于梁侧边用于柱 用于梁底筋和基础用于板底筋 三、施工技术
1、对于钢筋混凝土柱，根据钢筋直径及保护层的厚度选用C 型定位件，沿柱高度方向，每隔1m设置一层，锁于柱的角筋上，定位件的开口向里并与柱面成45°夹角。 2、对于钢筋混凝土现浇板底钢筋，选用“十字”型自锁式高强度塑料定位件，间距为纵横向为800mm，板面负筋选用自锁式塑料定位马凳，板面负筋单边长600mm的设一排，单边长大于600mm的设二排。 3、对于梁构件，选用“H”型和“C”型的塑料定位件。 四、钢筋保护层的质量保证措施 1、因自锁式高强度塑料定位件，分梁类、板类、柱类三种，有若干规格选用时，严格根据保护层的厚度及钢筋规格套用，不可混用，以免造成保护层自锁不紧，振捣砼时造成保护层移位。 2、严格控制梁、柱箍筋的制作质量。 3、加强成品保护，为避免浇筑混凝土时，踩踏钢筋，在板混凝土施工时，应铺设马道。 最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改 赠人玫瑰，手留余香。
新规范保护层厚度 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
新规范保护层厚度 混凝土保护层是指混凝土构件中，起到保护避免钢筋直接裸露的那一部分混凝土。 保护层厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。 纵向受力钢筋的混凝土保护层最小厚度(mm)
注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于7 0mm. 《规范》关于混凝土保护层的其它规定 第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C2 0时，其保护层厚度可按本规范表中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表中一类环境数值取用。 预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。 第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm. 第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。 处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。 第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 第10.1.2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。钢筋保护层厚度检验，需要对重要构件，特别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测定仪）或局部破损的方法检验。此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7~+10mm；对板类构件为-5~+8mm。钢筋保护层厚度检验的合格点率为 90%及以上时为合格。当合格点率小于 90%，但不小于 80%，可再抽取相同数量的构件检验，当两次抽减总和计算的合格
桂林市西城区生活垃圾转运系统工程 钢筋保护层厚度控制施工方案 编制：__________________________ 审核：__________________________ 审批：__________________________ 广西建工集团第一建筑工程有限责任公司 2010年11月06日
钢筋保护层厚度控制施工方案 桂林市西城区生活垃圾转运系统工程，属框架工程，钢筋混凝土工程量大，在施工中钢筋保护层厚度如何控制，尤为重要。为了保质保量做好钢筋工程，以保证钢筋混凝土的质量不受影响，我项目部特采取如下控制措施： 一、受力钢筋的混凝土保护层厚度控制措施，应符合设计要求；当设计具体无要求，不应小于手里钢筋直径，并应符合下表规定。控制混凝土和保护层，用水泥砂浆垫块，水泥砂浆垫块尺寸通常为50mmx 50mm,制作时，用13mm直径扎丝预埋于垫块内，垫块的厚度即为保护层厚度，安装时将预埋铁丝与钢筋绑牢，安装检举为lm左右。 纵向受力钢筋的混凝土保护层的最小厚度（单位：mm） 注：1、基础中，纵向受力钢筋的混凝土保护层厚度不应小于40mm, 当无垫层不应小于70mm。 2、钢筋混凝土受弯构件，钢筋断头的保护层厚度一般为10mm。 3、板、剪力墙中的分布钢筋的保护层厚度不应小于10m m,梁、
柱中箍筋和构造钢筋的保护层厚度不应小于15mm。 二、钢筋负筋保护层控制措施 1、工艺原理 采用或大于20的粗钢筋作为辅助架立筋，将板的负弯矩钢筋临时的悬挂固定于辅助架立筋下，使负弯矩钢筋、辅助架立筋、分布筋和撑脚连成整体，从而构成刚度较大的钢筋网片，能承受一定的冲击力和偶尔的人工踩踏，避免碗浇捣过程造成负弯矩筋的严重偏位、下陷和严重变形情况，较可靠的保证负弯矩钢筋的正确位置，从而保证钢筋保护层合格率。 负弯矩钢筋固定方法如下图所示： 2、选用范围：现浇碗板负弯矩钢筋偏位控制。 3、工艺流程布置钢筋撑脚T摆放辅助架立筋T撑脚与辅助架立筋绑扎T负 弯矩钢筋与辅助架立筋逐点绑扎-检查复核撑脚的高度、间距M仝摊铺找平T平板振动器第一遍振捣T拆除辅助架立筋T补平粗钢筋位置的凹槽T平板振动器第二遍振捣T碗表面收浆抹平
精心整理当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造筋，其直径不应小于d/4；对梁、柱、斜撑等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应大于100mm，此处d为锚固钢筋的直径。 使用者对这条规定理解困难。我初步解析一下： 1、“锚固钢筋保护层”指锚固钢筋外边缘至混凝土边的距离。 2、“当锚固钢筋保护层厚度不大于5d时”是指锚固钢筋外边缘至混凝土边的距离小于等于5d,d为锚固钢筋直径。举例：锚固钢筋直径为25，5d=5*25=125㎜，如果锚固钢筋外边缘至混凝土边的距离小于125时，需要设置横向构造钢筋。 3、“横向构造钢筋的直径不小于d/4”。以刚才所举例子，d/4=25/4=6.25。可采用直径6.5的钢筋。如果有两种以上锚固钢筋，d为较大规格钢筋直径。 4、“横向构造钢筋间距，梁、柱、斜撑不大于5d”。以刚才所举例子，5d=5*25=125㎜。规范要求间距不应小于100㎜，即min(5d,100㎜)。这里取100㎜。如果有两种以上锚固钢筋，d为较小规格钢筋直径。 5、“对板、墙等平面构件间距不大于10d，且均不应小于100mm”。板、墙锚固钢筋间距为min(10d,10 0㎜)。如果板、墙直径为8㎜，横向构造钢筋间距为80㎜。 那么，具体如何应用呢？我们针对各种构件分别讲解。 6、柱锚固钢筋在基础内或转换梁、框支梁内。如果基础外伸，柱在基础内锚固钢筋保护层厚度不存在小于5d的情况。如果基础不外伸，那么柱锚固钢筋保护层厚度一般情况下不会大于5d，遇到这种情况，就需在锚固长度范围内应配置横向构造筋，一般以箍筋形式，而不是仅在保护层范围内设置。柱在转换梁、框支梁内锚固原理与在基础内锚固构造相同。 7、梁锚入柱内或墙内，柱的截面一般大于梁宽，如果梁中心线与柱中心线重合，梁锚固钢筋保护层通常不会小于5d。当梁与柱一边平齐时，梁锚固钢筋保护层会小于5d。根据规范要求，如果小于5d，须配置横向构造钢筋。但因为柱梁节点内柱箍筋对梁锚固钢筋产生约束，无需增设横向构造钢筋。当然，横向构造钢筋应是垂直于梁锚固钢筋，而柱箍筋是平行于梁锚固钢筋，所以，按规范要求可以配置横向构造钢筋，以开口箍的形式。预算时可以计取，施工时一般不放。 8、墙锚固钢筋在基础内或转换梁、框支梁内，如果基础外伸，墙在基础内锚固钢筋保护层厚度不存在小于5d的情况。如果基础不外伸，那么墙锚固钢筋保护层厚度一般情况下不会大于5d。遇到这种情况，就需在锚固长度范围内应配置横向构造筋（此时，墙在基础内外侧水平筋可省略），仅在保护层范围内设置。墙在转换梁、框支梁内锚固原理与在基础内锚固构造相同。举例：外墙外侧保护层为50㎜，墙纵筋为16，基础无外伸，5d =5*16=90,50小于90，墙在基础外侧保护层内须配置横向构造钢筋，直径为d/4=16/4=4㎜，间距100㎜。 9、板的支座为梁和墙，板下部纵筋一般情况下保护层大于5d。板上部纵筋锚固钢筋位于梁上部纵筋之上，梁的保护层25㎜，板的保护15㎜。举例：板纵筋为10㎜，5d=5*10=50,梁板的保护层小于5d，故在板锚固钢筋段配置垂直于锚固钢筋的横向构造钢筋，直径为d/4=10/4=2.5㎜，间距100㎜。锚固长度=34d=3 40,横向钢筋根数=340/100=4。实际上市场上没有这么小规格的钢筋，施工时一般不会在锚固钢筋上配置横向构造钢筋。预算时可以计取。 规范作此规定一定有是它的道理。当锚固钢筋保护层小于5d时，配置横向构造钢筋的作用是防止保护层混凝土劈裂时锚固钢筋突然失锚。但理论与实践明显有脱节，实际可操作性差，锚固区保护层本来已小于5d，增加横向构造钢筋无异于减少保护保护层，这对本来就狭窄的保护层更是“雪上加霜”。我认为，应该对锚固区保护层作不小于5d的底线限制，如板上部纵筋锚入梁上部纵筋之下就能满足，这比增加横向构造钢筋更具可操作性，
钢筋保护层厚度的控制措施 根据2010年新的《混凝土结构设计规范》(GB50010－2010)，钢筋保护层的定义为:混凝土构件中起到保护钢筋避免钢筋直接裸露的那一部分混凝土，既从混凝土表面到最外层钢筋公称直径外边缘之间的最小距离。对后张法预应力筋，为套管或孔道外边缘到混凝土表面的距离。 1钢筋保护层厚度对其耐久性的影响 钢筋保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求，保证钢筋与混凝土之间能够共同工作，使构件形成一定的承载能力，并在其后几十年的混凝土碳化过程中，不致使主筋在所设定的年限内受其碳化影响，从而能有效地延缓保护层内主筋的锈蚀进程。 1．1保护层过薄的危害 钢筋保护层厚度过小，容易造成钢筋露筋或表面混凝土剥落，从而导致钢筋锈蚀，断面减小，结构构件整体性受到破坏。大大缩短了构件的使用年限。 1．2保护层过厚的危害 (1)构件易横向开裂。工程实践经验证明，当混凝土构件纵向主筋保护层厚度大于 40mm时，其表面极易出现垂直主筋方向的多处规则性横向裂缝，大大削弱了保护层的作用，影响主筋与混凝土之间的共同作用，加速主筋的锈蚀，最终导致构件提前破坏;(2)降低构件承载能力。根据GB50010—2002《混凝土结构设计规范》第7．2．1条中工程常用的单筋矩形截面受弯构件正截面受弯承载力计算公式M≤α1fcbx(ho－x/2)来计算分析得知:同样的配筋率，构件的承载能力与截面的有效高度ho成线性比例。即ho越大，承载能力值越高，反之越低。而构件截面的有效高度ho又源于截面高度减去保护层厚度及主筋的半径。这样，在截面高度不变的情形下，保护层厚度每增大一个值，ho即减去相应值，也即构件承载能力降低相应比例。同时，相较于板式结构，梁、柱、墙类构件保护层厚度如果超值不大，则其对本身承载能力的影响比例较小一些。混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能，而且过大的保护层厚度还必然会造成经济上的浪费。 2钢筋保护层厚度的控制措施 2．1灌注桩保护层控制措施
新规范保护层厚度 混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土。 保护层厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。 纵向受力钢筋的混凝土保护层最小厚度(mm) 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm. 《规范》关于混凝土保护层的其它规定 第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C 20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。 预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。
第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm. 第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。 处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。 第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 第10.1.2条国家标准GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。钢筋保护层厚度检验，需要对重要构件，特别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测定仪）或局部破损的方法检验。此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7~+10mm；对板类构件为-5~+8mm。钢筋保护层厚度检验的合格点率为90%及以上时为合格。当合格点率小于90%，但不小于80%，可再抽取相同数量的构件检验，当两次抽减总和计算的合格点率为90%及以上时才能判为合格。且每次抽样结果中不合格点的最大偏差均不应大于允许偏差的1.5倍。
当涂县欣荣建材厂综合办公楼工程 钢 筋 保 护 层 厚 度 控 制 专 项 方 案 编制单位：马鞍山市太平建筑安装工程有限公司编制人： 审核人： 审批人： 编制日期：
一、工程概况 本工程位于姑孰镇经济开发区，建筑面积为1996.8m2，建筑层数为地上四层，建筑高度为14.850m，主要结构类型为框架结构。 二、钢筋混凝土保护层厚度的确定 1、对于受力钢筋混凝土构件截面设计来讲，受拉的钢筋离受压区越远，其单位面积的钢筋所能承受的外部弯矩也越大，这样钢筋发挥的力学效能也就越高。所以一般来讲钢筋混凝土构件受拉钢筋总是应尽量靠近受拉一侧混凝土构件的边缘。如果钢筋混凝土构件的钢筋位臵放臵错误或者钢筋的保护层过大，轻则降低了钢筋混凝土构件的承载能力，重则会发生重大事故。然而当钢筋混凝土构件的受拉钢筋越靠近钢筋混凝土构件的边缘时： 1.1、钢筋混凝土构件中钢筋的主要成分铁在常温下很容易被氧化，尤其在高温或潮湿的环境中。 1.2、钢筋混凝土构件的保护层过小容易在施工时造成钢筋露筋或钢筋混凝土构件受力时表面混凝土剥落。 1.3、随着时间的推移，钢筋混凝土构件表面的混凝土将逐渐碳化，在钢筋混凝土构件工作寿命内保护层混凝土失去了保护作用，从而导致钢筋锈蚀，有效截面减小，力学效能降低，钢筋与混凝土之间失去粘结力。这样构件整体性会受到破坏，甚至还会导致整个钢筋混凝土构件的破坏。 2、钢筋混凝土保护层厚度： 2.1、本工程结构混凝土环境类别：室内正常环境为一类，基础
为二a类。 2.2、本工程钢筋混凝土保护层厚度如下： 三、钢筋保护层厚度控制措施 1、楼板钢筋保护层厚度控制措施 钢筋在楼面混凝土板中主要起抗拉受力作用，用来抵抗荷载所产生的弯矩，防止混凝土板面收缩和温差裂缝的发生，而这一个作用均需钢筋在上下设臵合理的保护层前提下才能发挥。在实际施工中，楼板底筋的保护层比较容易正确控制。但当楼板底筋的保护层间距放大到1米以上时，局部楼板底筋的保护层厚度就无法得到保障，所以纵横向的保护层间距控制在1米左右为宜。 楼板面层钢筋的保护层一直是施工中的一大难题。其中各工种交叉作业，施工人员行走频繁，无处落脚后难免被大量踩踏；上层钢筋网的钢筋支撑设臵间距过大，甚至不设（仅依靠楼面梁上部钢筋搁臵和分离式配筋的拐脚支撑）。在上述原因中，对于第2个原因，建议楼面双层双向钢筋（包括分离式配臵的负弯矩短筋）必须设臵卡槽式混凝土垫块，其纵横向间距不应大于700mm（即每平方米不得少于2只），特别是对于φ6.5、φ8一类细小钢筋，卡槽式混凝土垫块的间距应控制在600mm以内（即每平方米不得少于3只），才能取得较良好的效果。对于第1个原因，可采取下列措施加以解决：
广西建工集团第二安装建设有限公司 The Second Installation Co.,Ltd of Guangxi Construction Engineering Group 钢筋保护层施工质量 控制专项方案 滨江?阳光水岸 编制单位：广西建工集团第二安装建设有限公司 编制时间：2014年9月9日
一、工程概况 1.工程名称：滨江?阳光水岸 2.建设地点：广西南宁市邕宁区龙岗大桥东侧。 3.建设单位：南宁市地产业开发总公司。 4.建筑层数：1#楼、4#楼层数为20层，2#楼、3#楼层数为 24层,5#楼、7#楼层数为34层,6#楼层数为31层，8#楼层数为26层。 5.建筑面积：1#楼9761.55㎡、2#楼1186 6.91㎡、3#楼11864.84㎡、4#楼977 7.22㎡、5#楼16613.30㎡、6#楼14479.92㎡、7#楼16613.30㎡、8#楼12034.87㎡。 6.结构型式：1#?8#楼均为框剪结构。 7.基础类型：机械冲孔灌注桩。1#楼主楼部分共82根孔桩，2#楼主楼部分共82根桩，3#楼主楼部分84根桩，4#楼主楼部分81根桩，5#楼主楼部分76根桩，6#楼主楼部分76根桩，7#楼主楼部分74根桩，8#楼主楼部分76根桩。桩径分为900mm、1000mm、1300mm。1#?8#楼主楼部分以桩承台基础、筏板基础为主，附楼部分为独立基础。 8.建筑层高：1#?8#楼均带一层地下室以及局部两层商业。负一层车库，层高5.1m,一层商铺层高5.1m，二层商铺高4.485m,主体各楼层层高均为2.8m。 9.建筑高度：1#楼、4#楼均为68.49m，2#楼、3#楼均为79.69m，5#、7#楼为99.34m,6#楼为90.34m，8#楼为76.94m。场地所处较为平坦，上覆新回填素土和第四系风化残红粘土，下伏炭系石灰岩，无地下水，基础桩为机械冲孔灌注桩，底板混凝土强度C35P6，本工程主要采用商品混凝土。 二、控制措施 2.1、受力钢筋的混凝土保护层厚度控制措施，应符合结构设计要求，±0.00地面以上：楼板20mm，墙20 mm，梁25mm，柱25mm，±0.00地面以下室内：楼板20mm，墙20 mm，梁25mm，柱25mm，基础：迎水面50 mm,背水面20mm，基础梁：迎水面50 mm,其它面25mm，地下室外墙：迎水面50mm,背水面20mm。；设计具体无要求部分，不
关于结构实体检验钢筋保护层厚度的相关要求 一、优质结构工程 结构实体检验钢筋保护层厚度时，根据工程的实际情况，施工单位在工程评优复审前应对具备检测条件的楼层委托检测机构进行分段检验，监督科室（县区监督机构）应在工程申请复审时严格审查钢筋保护层厚度分段检验报告。 二、分段验收的结构工程 结构实体检验钢筋保护层厚度时，施工单位应对分段验收部位委托检测机构进行检验，监督科室（县区监督机构）应在审查技术资料时对钢筋保护层厚度分段检验报告进行检查。 三、结构实体检验钢筋保护层厚度的结论评价 （一）进行分段结构实体检验钢筋保护层厚度时，构件检测数量应按照分段工程的实际情况均匀分布选取，检测比例应符合现行《混凝土结构施工质量验收规范》GB50204的相关要求； （二）分段结构实体检验钢筋保护层厚度的检测报告可注明钢筋保护层厚度检测的合格率实测值，不进行评定；若抽样检验结果中不合格点的最大偏差大于规范允许偏差倍的，应评定结果； （三）检测机构对分段实施钢筋保护层检验的，在最后一次检验完成后，应对该混凝土结构工程的钢筋保护层厚度检验情况出具完整检测结论。 四、结构实体检验钢筋保护层厚度不合格的处理
（一）结构实体检验中，钢筋保护层厚度检验结果不满足要求时，应委托有资质的检测机构按国家现行有关标准的规定进行检测； （二）检测机构进行钢筋保护层厚度结构性能鉴定检测时，依据《混凝土结构现场检测技术标准》GB/T50784相关要求，需同时检测构件截面尺寸，并符合以下规定： 1.应将设计要求的混凝土保护层厚度相同的同类构件作为一个检验批，以确定受检构件的数量； 2.随机抽取构件，对于梁、柱类应对全部纵向受力钢筋混凝土保护层厚度进行检测；对于墙、板类应抽取不少于6根钢筋（少于6根钢筋时应全检），进行混凝土保护层厚度检测； 3.根据《建筑工程施工质量统一验收标准》GB50300规定，经有资质的检测机构鉴定检测能够达到设计要求的检验批，应予以验收。如检测机构鉴定检测达不到设计要求、但经原设计单位核算认可能够满足安全和使用功能的检验批，可予以验收。在检测机构鉴定检测达不到设计要求、且经原设计单位核算仍不能满足安全和使用功能的检验批，应进行返修或加固处理。经返修或加固处理后，满足安全及使用功能要求时，可按技术处理方案和协商文件的要求予以验收。
金源城一期36#-39#楼工程 钢筋保护层专项施工方案 编制人：_______________________ 审核：_______________________ 审批：_______________________ 中建三局第一建设工程有限责任公司 年月日
梁板钢筋、板负弯矩钢筋保护层厚度控制专项施工方案 混凝土结构中受力钢筋的位置准确与否，板负弯矩钢筋保护层厚度是否符合要求，直接影响结构承载能力和耐久性，依据国务院《建设工程质量管理条例》等法律法规、《混凝土结构工程施工质量验收规范》等规范标准，特制定专项治理方案。 （一）现浇混凝土梁板结构钢筋保护层厚度控制措施 1.施工前必须制备足量符合相应设计厚度要求的钢筋保护层垫块，垫块材料选用自制水泥砂浆垫块，其强度不得小于结构构件混凝土的设计要求。 2.对于梁类构件，钢筋保护层垫块的安装间距不应大于 1.5m,,对于板类构件不应小于1.2m.垫块的安装规格及牢固性。 3.梁底保护层为防止压碎，设置塑料垫块或预制混凝土块后派专人要加强看管和保护。 （二）现浇混凝土楼板负弯矩钢筋（悬挑构件上排筋）保护层厚度控制措施 1.施工前必须认真、足量地制作用于保证负弯矩钢筋（上排钢筋）位置的钢筋马凳或钢筋撑脚。当板厚小于300mm时，钢筋马凳或钢筋撑脚。当板厚小于300mm时，钢筋马凳或钢筋撑脚可选用直径为Φ6-Φ10的钢筋制作，钢筋马凳或钢筋撑脚的规格及数量必须经报验合格。 2.进行负弯矩钢筋(上排钢筋）绑扎施工时，钢筋马凳或钢筋撑脚应按双向不超过1m的间距，固定在上部负弯矩钢筋之下和下部受力钢筋之上；悬挑垂直受力主筋通长布置，间距不超过1m. 3.制作支撑马凳，将以前传统用的S形马凳改成工字形长条马凳，用楼板厚度减去上下保护厚度，再减去上下两排筋的直径，即为长条马凳的净高度。采用这种马凳，可以消除过去长统马凳不易固定、不牢固等问题造成负弯矩筋下移和移位的制作专用手钩。在已浇筑混凝土表面找平时，由专人站在事先放好的小方凳上，用手钩将上排钢筋逐根提升，以保证钢筋位置正确和楼板厚度符合设计要求。 （三)混凝土浇筑过程钢筋保护层厚度控制措施 进行楼面混凝土浇捣施工前，设置与负弯筋（上排钢筋）相分离的施工通道和操作平台以避免压踏负弯矩钢筋（上排钢筋），导致钢筋位移和保护层厚度不
《混凝土结构设计规范》（GB50010-2010 ）中钢筋混凝土保护层厚度控制规范 《混凝土结构设计规范》（GB50010-2010 ）中 8.2 混凝土保护层 8．2．1 构件中普通钢筋及预应力筋的混凝土保护层厚度应满足下列要求。 1 构件中受力钢筋的保护层厚度不应小于钢筋的公称直径 d ； 2 设计使用年限为50 年的混凝土结构，最外层钢筋的保护层厚度应符合表8．2 ．1 的规定；设计使用年限为100 年的混凝土结构，最外层钢筋的保护层厚度不应小于表8 ．2．1 中数值的 1.4 倍。 表8 ．2 ．1 混凝土保护层的最小厚度C（mm ） 环境类别板、墙、壳梁、柱、杆 15 20 一 20 25 二a 25 35 二b 30 40 三a 40 5 三b 注：1 混凝土强度等级不大于C25 时，表中保护层厚度数值应增加5mm ； 注：2 钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小 于40mm 。点这免费下载施工技术资料 8．2．2 当有充分依据并采取下列措施时，可适当减小混凝土保护层的厚度。 1 构件表面有可靠的防护层； 2 采用工厂化生产的预制构件； 3 在混凝土中掺加阻锈剂或采用阴极保护处理等防锈措施； 4 当对地下室墙体采取可靠的建筑防水做法或防护措施时，与土层接触一侧钢筋的保护层厚度可适当减少， 但不应小于25mm 。
8．2．3 当梁、柱、墙中纵向受力钢筋的保护层厚度大于50mm 时，宜对保护层采取有效的构造措施。 当在保护层内配置防裂、防剥落的钢筋网片时，网片钢筋的保护层厚度不应小于25mm 。 2011-12-31 日志：《深度解析钢筋平法11G101 系列[附高清图集》有详細讲解。 现行规范不仅对钢筋验收时钢筋保护层厚度做出了具体要求，并且对混凝土的钢筋保护层提出了检测的要 求。通过这些年的技术发展和检测方法的进步，钢筋保护层的无损检测已在工程中广泛应用并成为常规检 测方法之一，各地质量监督站也把对钢筋保护层的检测作为工程主体质量验收前实体抽检的一个重要内容。 对钢筋混凝土保护层的施工质量控制措施 1、认真做好图纸会审，技术交底，特别是施工单位对施工班组的交底。在有的设计图纸中，对保护层的厚 度会根据情况有不同的要求。比如现浇楼板和梁的保护层厚度，当混凝土强度不同时，其要求的厚度是不 一样的。而基础的迎水面保护层厚度通常为5cm ，有时甚至要求达到10cm ，这都要根据图纸的要求来绑扎钢筋。但我们在实际工作中，经常发现钢筋操作工不看结构图纸总说明而仅凭经验操作。不使用相应的 标准垫块，有时为图省事乱用垫块或少用垫块而导致保护层偏差。这些现象都与施工单位不重视技术交底、施工管理不严有关。这些都是人为因素，应该可以完全堵绝的。 2、注重钢筋的翻样工作。施工单位的翻样人员应熟悉图纸及规范的要求。翻样时箍筋的翻样尺寸要正确。 对一些钢筋密集，复杂的梁、柱交接处，主梁与次梁的交接处必须放实样，合理安排各方向的主筋与副筋 位置。同时确保钢筋在制作时的尺寸正确，给施工现场钢筋安装、绑扎节点创造条件。避免由于交接点处 钢筋密集无法安装而造成钢筋挤占保护层位置，从而发生露筋的情况。 3、模板制作的尺寸偏差也会导致保护层的超标，所以还要注意模板工程的制作和安装。制作要规范、尺寸 要精确，特别是缩模现象很容易导致钢筋保护层偏小甚至发生露筋现象。 4、重视钢筋的绑扎成型工序。绑扎时要按图纸、规范操作。保证钢筋骨架各部分尺寸及精度，确保主筋位 置的安放准确，是避免出现钢筋保护层偏差的前提。 对一些复杂的梁板结构，以及纵横交错的梁柱交接点应在认真交底的基础上，合理安插主、次梁结构主钢 筋的位置，并注意施工顺序，避免出现钢筋挤占保护层的情况。 5、安放、绑扎固定钢筋保护层垫块应作为钢筋工程施工中的一个重要环节。苏州地区几年前就已经推广使 用塑料垫块或卡撑式定位件等作为确保钢筋保护层的措施，现在在建筑工程上应用已比较广泛，但在我们 的工作中还发现不少施工单位不重视这个问题。一个是垫块设置的数量不够，导致钢筋下沉或垫块被压碎、变形的情况屡有发生。我们一般要求是间距0.8~1m 应设置一只垫块，如果钢筋直径较小，则还应适当加 密垫块的间距。再一个比较普遍的问题就是垫块的混用、乱用，梁、板混凝土的钢筋保护层，即使是相同 标号的，其保护层要求也不相同，但在施工现场，有的工人将梁的垫块用作板筋的垫块，而将板筋的垫块 用作梁的垫块。在我们一般检测中常发现的问题就是楼板负弯矩钢筋或双层双向钢筋的上排筋保护层偏大， 以及悬挑梁上部负弯矩钢筋保护层偏大等问题，应作为钢筋绑扎成型中关注的重点。钢筋工程属于隐蔽工 程，是混凝土结构工程施工质量监控的重点。施工单位和监理单位都要认真做好钢筋工程的隐蔽验收。
隧道衬砌钢筋施工控制措施 一、目的 明确隧道衬砌钢筋作业工艺流程、操作要点和相应的工艺标准，指导、规范隧道衬砌钢筋作业施工。 二、基本要求 1、所用钢筋原材料的品种、级别、规格和数量必须满足规范和设计要求。钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。 2、钢筋的连接方式必须符合设计要求。 3、衬砌钢筋施工前，初支断面中线、高程、断面等尺寸应符合规范和设计要求。 三、施工准备 1、技术准备 1.1 衬砌钢筋规格、型号、间距等参数确定 衬砌钢筋施工前，应根据设计图纸（文件）要求，确定衬砌钢筋规格、型号以及钢筋的布置方式、间距等，并预先下料加工。 1.2 初支断面检查 在衬砌钢筋施工前，技术人员应组织测量人员对隧道初期支护断面净空进行检查，以确保衬砌厚度。对于侵入衬砌的初期支护或围岩应视其大小进行处理。当围岩完整、石质坚硬时，允许岩石个别突出部分（每1m2不大于0.1 m2）侵入衬砌，最大突出不得大于5cm；拱脚、墙脚以上1m范围内严禁欠挖。 1.3 防排水施工 衬砌钢筋施工前，还应按照设计文件及有关规范的要求，进行防排水施工，安装好排水盲管及铺挂防水板。 1.4 施工放样
施工前，在隧道仰拱填充面上放出中心等桩位及高程，以利于钢筋定位、安装。 2、材料及机具准备 2.1 原材料 在衬砌钢筋施工前，应对钢筋原材料进行检验。材质必须满足设计和规范要求，对不合格的材料禁止使用，并及时清除出施工场地，以免混用。 2.2 机具准备 施工前，必须准备好施工机具，如：电焊机、运输车、作业台车（架）、装载机等，并对机械进行检修及试运行等工作，以保证施工中机械正常运行。需配置的机具见表一。 3、人员准备 衬砌钢筋施工前，相关人员必须进场，并对其进行安全教育、技术培训，使其熟悉有关施工工艺和注意事项。 四、施工工艺 1、工艺流程 隧道衬砌钢筋施工工艺流程框图见图一。
