当涂县欣荣建材厂综合办公楼工程
钢
筋
保
护
层
厚
度
控
制
专
项
方
案
编制单位：马鞍山市太平建筑安装工程有限公司编制人：
审核人：
审批人：
编制日期：
一、工程概况
本工程位于姑孰镇经济开发区，建筑面积为1996.8m2，建筑层数为地上四层，建筑高度为14.850m，主要结构类型为框架结构。
二、钢筋混凝土保护层厚度的确定
1、对于受力钢筋混凝土构件截面设计来讲，受拉的钢筋离受压区越远，其单位面积的钢筋所能承受的外部弯矩也越大，这样钢筋发挥的力学效能也就越高。所以一般来讲钢筋混凝土构件受拉钢筋总是应尽量靠近受拉一侧混凝土构件的边缘。如果钢筋混凝土构件的钢筋位臵放臵错误或者钢筋的保护层过大，轻则降低了钢筋混凝土构件的承载能力，重则会发生重大事故。然而当钢筋混凝土构件的受拉钢筋越靠近钢筋混凝土构件的边缘时：
1.1、钢筋混凝土构件中钢筋的主要成分铁在常温下很容易被氧化，尤其在高温或潮湿的环境中。
1.2、钢筋混凝土构件的保护层过小容易在施工时造成钢筋露筋或钢筋混凝土构件受力时表面混凝土剥落。
1.3、随着时间的推移，钢筋混凝土构件表面的混凝土将逐渐碳化，在钢筋混凝土构件工作寿命内保护层混凝土失去了保护作用，从而导致钢筋锈蚀，有效截面减小，力学效能降低，钢筋与混凝土之间失去粘结力。这样构件整体性会受到破坏，甚至还会导致整个钢筋混凝土构件的破坏。
2、钢筋混凝土保护层厚度：
2.1、本工程结构混凝土环境类别：室内正常环境为一类，基础
为二a类。

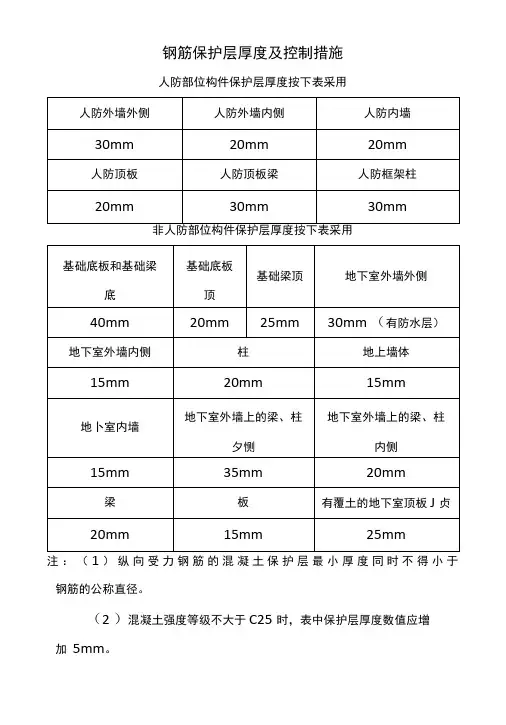

2.2、本工程钢筋混凝土保护层厚度如下：

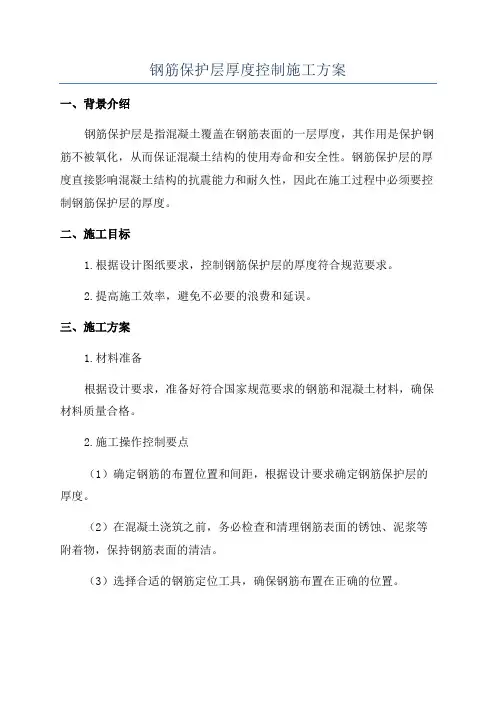

三、钢筋保护层厚度控制措施

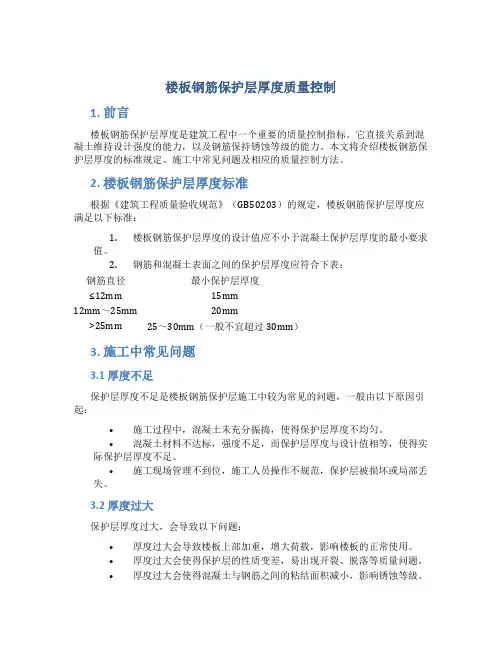

1、楼板钢筋保护层厚度控制措施
钢筋在楼面混凝土板中主要起抗拉受力作用，用来抵抗荷载所产生的弯矩，防止混凝土板面收缩和温差裂缝的发生，而这一个作用均需钢筋在上下设臵合理的保护层前提下才能发挥。在实际施工中，楼板底筋的保护层比较容易正确控制。但当楼板底筋的保护层间距放大到1米以上时，局部楼板底筋的保护层厚度就无法得到保障，所以纵横向的保护层间距控制在1米左右为宜。
楼板面层钢筋的保护层一直是施工中的一大难题。其中各工种交叉作业，施工人员行走频繁，无处落脚后难免被大量踩踏；上层钢筋网的钢筋支撑设臵间距过大，甚至不设（仅依靠楼面梁上部钢筋搁臵和分离式配筋的拐脚支撑）。在上述原因中，对于第2个原因，建议楼面双层双向钢筋（包括分离式配臵的负弯矩短筋）必须设臵卡槽式混凝土垫块，其纵横向间距不应大于700mm（即每平方米不得少于2只），特别是对于φ6.5、φ8一类细小钢筋，卡槽式混凝土垫块的间距应控制在600mm以内（即每平方米不得少于3只），才能取得较良好的效果。对于第1个原因，可采取下列措施加以解决：
1.1、尽可能合理和科学地安排好各工种交叉作业时间，在板底钢筋绑扎后，线管预埋和模板封镶收头应及时穿插并争取全面完成，做到不留或少留尾巴，以减少板面钢筋绑扎后的作业人员数量。
1.2、在楼梯、通道等频繁和必须的通行处应搭设(或铺设)临时的简易通道，以供必要的施工人员通行。
1.3、加强教育和管理，使全体操作人员重视保护板面上层负筋的正确位臵；必须行走时应自觉沿钢筋支撑点通行，不得随意踩踏中间架空部位钢筋。
1.4、安排足够数量的钢筋工，在混凝土浇筑前及浇筑中及时进行整修。
1.5、在浇筑混凝土时对易产生裂缝的部位和负弯矩筋受力最大的区域，应铺设临时性活动挑板，扩大接触面，分散应力，尽力避免上层钢筋受到重复踩踏发生变形。
2、梁柱钢筋保护层厚度控制措施
梁柱钢筋保护层厚度一般比较容易控制，主要措施：
2.1、梁柱钢筋保护层垫块纵向间距一般控制在1米左右（且每侧不少于2列），切忌数量太少。
2.2、梁柱拉钩的加工尺寸准确。
2.3、梁柱水平筋或箍筋的加工尺寸准确。
2.4、尽量采用新工艺、新产品，如采用卡槽式混凝土垫块或使用卡撑式定位件等。
2.5、模板安装时切忌破坏梁柱保护层。

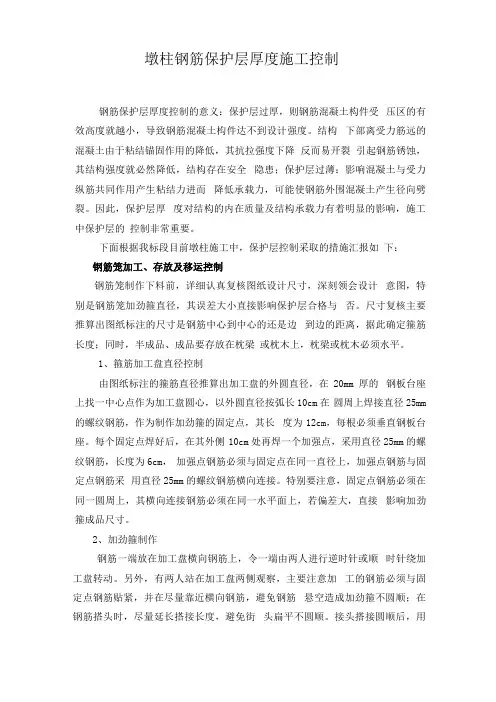

钢筋保护层厚度控制办法 为了响应谷竹高速公路原则化建设规定，进一步加强对桥涵、隧道构造物钢筋安装质量控制，结合本项目工程实际特制定如下钢筋保护层控制办法： 一、桥梁工程 1、桩基本 钢筋笼绑扎制作好后来，应按设计规定将保护层钢筋均匀安装在钢筋笼外侧，并点焊牢固； 钢筋笼顶部应暂时增设一种内箍，内箍与外露主筋焊死，在钢筋笼安放到位后通过顶部内箍和护筒进行固定，保证桩基砼浇筑过程中钢筋笼不发生偏移； 2、墩柱 2.1、影响墩柱保护层厚度因素分析 当前墩柱施工工艺比较简朴，多为先行加工安装钢筋，采用定型钢模板控制墩柱几何尺寸，浇筑混凝土并振捣密实，依照环境采用适当养生办法。影响墩柱保护层厚度因素有诸多，笔者从工序上分为如下几方面重要因素： ⑴钢筋加工安装因素 保护层厚度在施工过程中反映为钢筋与模板距离，因而，墩柱钢筋骨架几何尺寸直接影响成型后墩柱保护层厚度。在模板几何尺寸一定状况下，墩柱骨架钢筋尺寸愈大，则相应保护层厚度愈小，反之亦然。另一方面，由于墩柱平面位置规定比较严格，《公路工程质量验收评估原则》规定墩柱轴线偏位为10mm，而墩柱保护层厚度规定为±5mm，这就意味着墩柱钢筋安装位置必要控制在设计位置±5mm内，否则墩柱平面位置与保护层无法同步满足原则规定，浮现这种状况时普通以牺牲墩柱保护层厚度来保证平面位置精确，这也是当前通病。此外墩柱钢筋骨架刚度也是很重要方面，钢筋精准定位当前普通只控制顶与底，如果骨架自身刚度局限性，势必导致钢筋中部位置失去控制，进而影响到保护层控制。
⑵定型钢模板因素 定型模板几何尺寸直接决定成型后墩柱几何尺寸，墩柱几何尺寸与钢筋骨架几何尺寸及平面位置共同决定了保护层。在其他影响因素不变状况下，模板几何尺寸愈大将导致保护层厚度愈大，反之亦然。在假设钢筋平面位置与几何尺寸严格与设计一致状况下，模板最大几何尺寸误差也不能超过5mm，如果考虑到钢筋平面位置与几何尺寸合理误差，模板加工规定精度就更高。 ⑶混凝土浇筑 混凝土浇筑工艺直接影响到已经调节并加固完毕钢筋及模板，如下料方式不当容易导致钢筋与模板间垫块脱离位置，振捣人员上下方式不当容易引起钢筋整体晃动并导致位置偏移，振捣棒插入位置不当容易导致钢筋移位。 2.2、针对性办法研究 控制保护层总体工作思路在严格控制钢筋及模板平面位置、几何尺寸基本上控制钢筋与模板距离，并使钢筋、模板及相应固定设施（垫块、模板固定支架及拉索）形成一种整体，在浇筑混凝土过程中避免破坏钢筋、模板整体性，从而保证钢筋保护层厚度在控制范畴内。遵循这一思路，结合前面因素分析，针对性进行办法研究。 ⑴墩柱钢筋加工安装 墩柱钢筋普通设计为竖向受力主筋按照一定间距焊接固定到环向骨架钢筋上，在主筋外侧按照一定间距盘绕螺旋形箍筋。因而，控制墩柱钢筋笼几何尺寸核心在于控制环向骨架钢筋几何尺寸。笔者经各种工地观测发现现场加工工人很难精确把握环形骨架钢筋半径，图纸普通只提供环形骨架钢筋中心轴线半径，无法直接用于生产控制。通过多次数据测算调节，发现加工环形骨架筋圆柱形构件半径＝环形骨架半径-环形骨架筋钢筋半径-4mm～6mm时效果最佳。环形骨架钢筋直径16mm～20mm时取用4mm，22mm～25mm时取用5mm，不不大于25mm时取用6mm。
目录 一、钢筋保护层及定位控制措施 2 二、钢筋保护层及定位施工技术措施 4 三、钢筋保护层及定位质量保证措施5

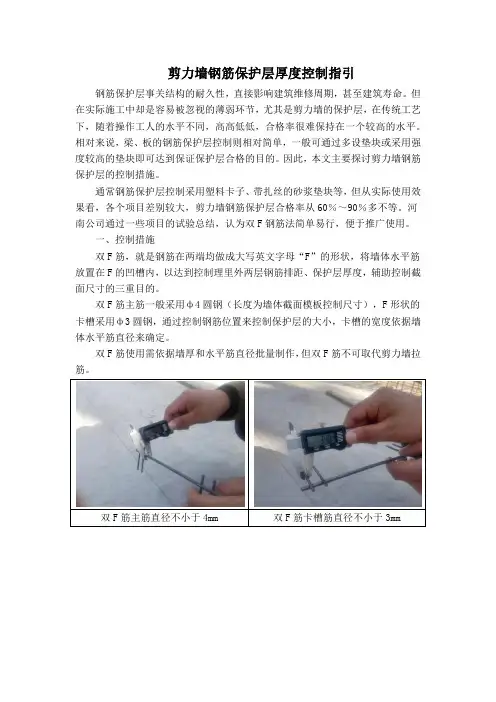

钢筋定位及保护层控制措施 根据本工程的施工组织设计，为确保本工程钢筋分项工程的质量，本工程所有的钢筋定位、保护层的设置采取以下相应措施： 一、钢筋保护层控制措施： 1、现浇板钢筋保护层支垫方法： 现浇板底钢筋保护层用工程塑料卡凳支垫，@不大于被支垫的钢筋50倍D,梅点状设置。 2、墙内暗柱钢筋绑扎： 为保证钢筋位置准确，柱子根据暗柱尺寸制作定型卡固定钢筋，确保钢筋的位置正确，控制保护层的厚度。 3、剪力墙钢筋加焊Φ12同墙厚钢筋固定，控制保护层的厚度，保证钢筋双向间距准确。做法见下图：
4、现浇板钢筋绑扎前在模板上弹线（划线），按线绑扎，确保间距均匀一致、规范。 双层钢筋根据板厚用马铁支撑。 双层钢筋直径为被支撑钢筋网较大直径钢筋相同，间距为较大钢筋直径的100倍距，梅花布置。如下图所示： 5、桩头承台钢筋保护层为10cm,用钢筋焊成支架，如下图所示： ф14～16钢筋 6、箍筋的1350弯钩绑扎后，应用专用工具弯曲到位。
7、框架梁的保护层控制措施 二、钢筋工程的施工技术措施 1）严格控制进场钢筋的验收制度，按规定进行各种钢筋的力学试验并附有出厂合格证，复验合格后方可使用。 2）钢筋制作严格按钢筋放样图进行，放样图制作完毕必须送项目技术负责人严格审核签字后方可下达到班组进行施工。 3）剪力墙中的“S”拉筋，有设计要求的按设计要求绑扎，其间距为纵筋的2倍。 4）剪力墙水平筋，纵向钢筋采用绑扎搭接，两端和中间用20#铁丝扎牢。先纵筋后水平筋，水平筋分布按设计扎在内侧。 5）墙、板钢筋绑扎时，四周两行钢筋交点应每点扎牢，中间部分可相隔交错绑扎，绑扎点的扎丝扣要成八字扣。 6）剪力墙洞口尺寸为300≤b≤800;300≤h≤800洞口的加筋按照下图施工。小于300×300的洞。可以不加筋，当钢筋碰洞口时可绕过洞口在洞边通过。加筋见结施总说明要求。 7）暗柱钢筋，插入底板内轴线位置必须正确，固定牢固、柱面钢筋对
钢筋位置以及保护层厚度检测 一、总则 1、为加强混凝土结构工程施工质量，统一混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，采用混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）附录E：结构实体钢筋保护层厚度检验以及《混凝土中钢筋检测技术规程》（JGJ/T 152-2008）。 2、本方法适用于测定建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。 3、混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。 二、检测参数和名词术语 1、钢筋保护层厚度：对于混凝土结构表面到受力主筋外侧的距离。对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图1所示。 C1 C2 带肋钢筋保护层厚度C ≈C01 图1带肋钢筋保护层厚度Ci≈C1 2、指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。 3、钢筋的示值直径检测时仪器指示的钢筋直径。 4、钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。 5、相关符号：
6、钢筋保护层最小厚度规定：受拉钢筋的混凝土保护层最小厚度(mm)* 、该表格数据来源于建设规范图集；不同规范（防水混凝土、轻骨料混凝土等）1注： 有不同的要求；2、预制钢筋混凝土受弯构件，钢筋端头的保护层厚度一般为10mm。预制的肋形板，其主肋保护层厚度可按粱考虑。3、要求使用年限较长的重要建筑物和受沿海环境侵蚀的建筑物的承重结构，当处于露天或室内高湿度环境时，其保护层厚度应适当增加。4、有防火要求的建筑物，其保护层厚度尚应遵守防火规范有关规定。5、由此可见钢筋保护层最小厚度与构件种类、混凝土强度、环境条件、构件受力状态、使用寿命、防火等级等因素相关。7、测试方法 （1）电磁感应法钢筋探测仪检测方法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。金属所产生的干扰导致电磁场强度的分布改变，被探头探测到，通过仪器显示出来。如果对所检测的钢筋尺寸和材料进行适当的标定，可以用于检测钢筋位置、直径及混凝土保护层厚度。 （2）雷达仪检测方法由雷达天线发射电磁波，从与混凝土中电学性质不同的物质如钢筋等的界面反射回来，并再次由混凝土表面的天线接收，根据接收到的电磁波来检测反射体的情况。（3）局部破损检测方法采用对钢筋位置无明显扰动的方法将混凝土结构进行局部破损并对钢筋保护层厚度和位置直接测量的方法。采用局部破损方法需要及时修补。 三、检测方法 1、一般规定 （1）应根据所测钢筋的规格、深度以及间距选择适当的仪器，并按仪器说明书进行操作。（2）采用电池供电的仪器，检测中应确保电源充足，检测结束后应对仪器及电池进行保养。对于既可采用电池供电，也可采用外接电源供电的仪器，应该在两种供电情况下分别对仪器进行校准。 （3）仪器在检测前应进行预热或调零，调零时探头必须远离金属物体。在检测过程中，应经常检查仪器是否偏离初始状态并及时进行调零。 （4）检测前宜具备下列资料： 1 工程名称及建设、设计、施工、监理单位名称； 2 结构或构件名称以及相应的钢筋设计图纸资料； 3 混凝土是否采用带有铁磁性的原材料配制； 4 检测部位钢筋品种、牌号、设计规格、设计保护层厚度、结构构件中是否有预留管道、金属预埋件等； 5 必要的施工记录等相关资料； 6 检测原因。 （5）根据钢筋设计资料，确定检测区域钢筋的可能分布状况，并选择适当的检测面。检测面宜为混凝土表面，应清洁、平整，并避开金属预埋件。 （6）对于具有饰面层的构件，应清除饰面层后在混凝土面上进行检测，检测面应平整、清洁。（7）对于含有铁磁性原材料的混凝土应进行足够的实验室验证后方可进行检测。

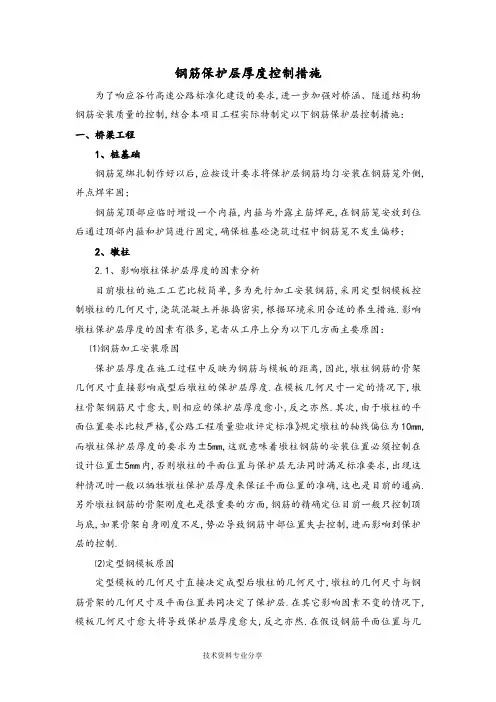

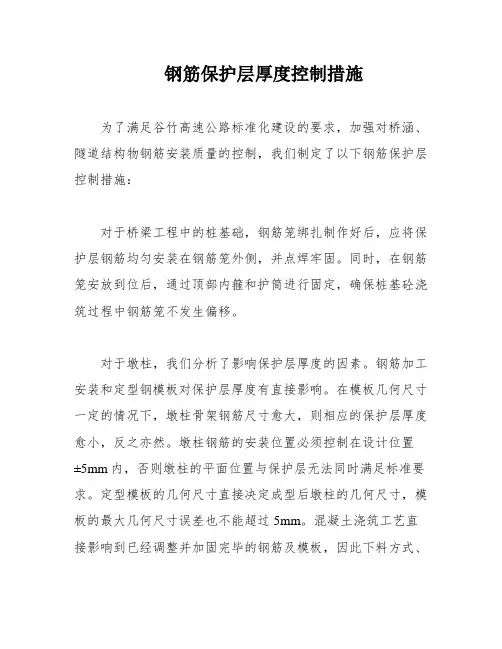

钢筋保护层厚度控制措施 为了响应谷竹高速公路标准化建设的要求，进一步加强对桥涵、隧道结构物钢筋安装质量的控制，结合本项目工程实际特制定以下钢筋保护层控制措施： 一、桥梁工程 1、桩基础 钢筋笼绑扎制作好以后，应按设计要求将保护层钢筋均匀安装在钢筋笼外侧，并点焊牢固； 钢筋笼顶部应临时增设一个内箍，内箍与外露主筋焊死，在钢筋笼安放到位后通过顶部内箍和护筒进行固定，确保桩基砼浇筑过程中钢筋笼不发生偏移； 2、墩柱 2.1、影响墩柱保护层厚度的因素分析 目前墩柱的施工工艺比较简单，多为先行加工安装钢筋，采用定型钢模板控制墩柱的几何尺寸，浇筑混凝土并振捣密实，根据环境采用合适的养生措施。影响墩柱保护层厚度的因素有很多，笔者从工序上分为以下几方面主要原因： ⑴钢筋加工安装原因 保护层厚度在施工过程中反映为钢筋与模板的距离，因此，墩柱钢筋的骨架几何尺寸直接影响成型后墩柱的保护层厚度。在模板几何尺寸一定的情况下，墩柱骨架钢筋尺寸愈大，则相应的保护层厚度愈小，反之亦然。其次，由于墩柱的平面位置要求比较严格，《公路工程质量验收评定标准》规定墩柱的轴线偏位为10mm，而墩柱保护层厚度的要求为±5mm，这就意味着墩柱钢筋的安装位置必须控制在设计位置±5mm内，否则墩柱的平面位置与保护层无法同时满足标准要求，出现这种情况时一般以牺牲墩柱保护层厚度来保证平面位置的准确，这也是目前的通病。另外墩柱钢筋的骨架刚度也是很重要的方面，钢筋的精确定位目前一般只控制顶与底，如果骨架自身刚度不足，势必导致钢筋中部位置失去控制，进而影响到保护层的控制。 ⑵定型钢模板原因 定型模板的几何尺寸直接决定成型后墩柱的几何尺寸，墩柱的几何尺寸与钢筋骨架的几何尺寸及平面位置共同决定了保护层。在其它影响因素不变的情况
