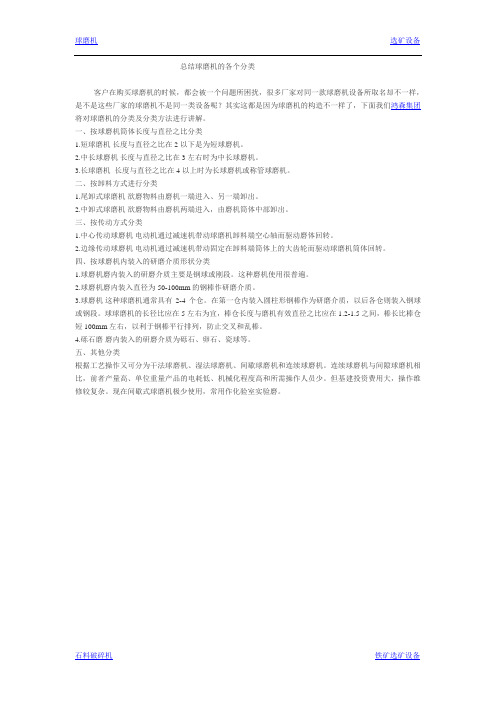

陶瓷球磨机按卸料方式分类
(1)尾卸式磨机欲磨物料由磨机的一端喂入，由另一端卸出，称为尾卸式磨机。
(2)中卸式磨机欲磨物料由磨机的两端喂入，由磨机筒体中部卸出，称为中卸式磨机。相当于两台球磨机并联使用，这样设备紧凑，简化流程。按尾卸式磨机的排料方式有格子排料、溢流排料、周边排料和风力排料等多种类型。
随着球磨机应用的日益广泛，球磨机使用的范围也在逐渐的扩大，在球磨机运行的时候，球磨机内钢球需要大小比例装入，装入磨机的钢球尺寸，主要取决于矿石的物理机械性质和矿石粒度组成。处理硬度大粒度粗的矿石，需要有较大的冲击力，所以要装入尺寸大些的钢球；处理矿石较软给矿粒度较小，要求产品粒度较细，则应以研磨为主，可装入尺寸较小的钢球。生产现场，球磨机都装入多种球径的球，按一定比例配比来处理大小不同的矿粒组成的物料。从理论上讲，只有保证各种球有一定比例，才能与被磨物料的粒度组成相适应，才能取得良好的磨矿效果。钢球的配比是一个比较复杂的技术性问题。所以，节能球磨机生产厂必须根据实际情况，经过长期调查研究才能找出合理的装球配比。
来源：https://www.doczj.com/doc/0d16414695.html,
转载于：https://www.doczj.com/doc/0d16414695.html,/news/1825.htm
球磨机的钢球填充率计算方法 作者华民钢球徐寿湖（从事钢球多年的经验） 1、球磨机两级配钢球球磨机的配球法直接影响着球磨机的工作效率..另外你要实现什么样的目的要达到什么样的产量还有工作 环境以及球磨机的电机功率等来配制球磨机的钢球要知道怎么样给球磨机配球首先得了解球磨机的工作原理才能根据原理来给 球磨机来配球。球磨机第一仓研磨体的主要作用是对物料进行冲击破碎同时也起到一定的研磨作用。因此研磨体进行级配的目的就是要满足这两方面的要求。第一仓粉碎效果的好坏直接对后面各仓的粉磨效率产生影响并最终影响球磨机产量。能否达到粉碎要求取决于研磨体的级配是否合理主要包括钢球大小、球径级数、各种规格球所占比例等。确定这些参数除了要考虑球磨机规格大小、球磨机内部结构、产品细度要求等因素外还要考虑入磨物料的特性（易磨性、 粒度大小等）。要使物料在第一仓得到有效粉碎在确定级配时必须遵循这样几个原则：首先钢球要有足够大的冲击力使钢球具备足够能量以击碎颗粒物料这与钢球的最大球径有直接关系。其次钢球对物料要有足够多的冲击次数这与研磨体装填量和平均球径有关。当装填量一定时在保证足够冲击力的前提下尽量减小研磨体直径增加钢球个数来提高对物料的冲击次数以提高粉碎效率。最后物料在仓内有足够的停留时间以保证物料被充分粉碎这就要求所配研磨体要有一定的控制物料流速的能力。 2、两级配球法所谓两级配球法就是使用大小两种不同规格
并且二者直径相差较大的钢球来进行级配。其理论依据是大球之间的空隙由小球来填充以充分提高钢球的堆积密度。这样一方面 可提高第一仓的冲击力和冲击次数符合该仓研磨体的功能特点 另一方面较高的堆积密度可使物料能够得到一定的研磨作用。在两级配球中大球的作用主要是对物料进行冲击破碎。小球的作用一是填充大球间的空隙提高研磨体的堆积密度以控制物料流速增加研磨能力;二是起能量传递作用将大球的冲击能量传递给物料； 三是将空隙中的粗颗粒物料排挤出来置于大球的冲击区内。 两级配球法需要确定以下几个参数： (1)大球直径的确定。取决于球磨机规格大小、入磨物料的粒度和易磨性。一般以多级配球中的第二级球径为准。如某台球磨机在多级配球中最大球径为100mm 进行两级配球时就应选择直径为90m m的钢球。 (2)小球直径的确定。取决于大球间空隙的大小也即取决于 大球的直径大小。通常情况下小球直径取值为大球直径的20%-30% 比较合适。 (3)大、小球的配比。原则上应保证小球的掺入量不影响大球 的填充率。一般小球占大球重量的3%-5%。在多级配球中对钢球的冲击力、冲击次数、控制物料流速能力的要求都主要依据平均球径就是说受多种规格球的影响。在两级配球中钢球的冲击力、冲击次数由大球的直径来决定而控制物料流速的能力主要由小球的直 径、装填量确定受大球直径的影响很小因而缓解了冲击力、冲击 次数与控制物料流速能力之间的矛盾。相比之下两级配球法比较简单在
QM-3SP4 行星式球磨机使用说明书 1、工作原理 QM 系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时 （公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。 公转与自转的传动比为1：2（公转一转，自转两转）。罐内磨球和磨 料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试 验样品。 2、可配球磨罐：容积（单罐容积，单位：毫升）：50、100、150、250、300、400、500。 球磨罐最大装料量：罐容积的四分之三（包括磨球）。 上述各项检查无误后即可装罐。 a、装磨球：为了提高球磨效率，罐内装入大小不同的磨球，大球主要 作用是砸碎粗磨料，小球则用于磨细及研磨，使磨料磨到要求的细度。 下表列出各种规格球磨罐的配球数（仅供参考） 罐容积（ml） 50 100 150 250 300 400 500 球φ6 50 100 150 280 330 420 500 （粒）φ10 8 16 24 40 48 80 100 φ20 2 2 3 注：最佳配球数根据磨料性质及要求细度，用户自行在实践中得出经验数据。 b、装磨料 进料粒度：松脆材料≤10 ㎜，其它料≤3 ㎜。 球磨前磨料粒度要求：松脆磨料不大于10mm，其他磨料一般小于3mm。装料不超过罐容积的四分之三（包括磨球）。 c、装球磨罐 装罐完毕即可将球磨罐装入球磨机拉马套内，可同时装四个球磨罐， 亦可以对称安装两个，不允许只装一个或三个。安装后利用两个加力 套管（本机附件）先拧紧V 型螺栓，然后拧紧锁紧螺母，以防球磨时 磨罐松动。 注意：拧螺栓、螺母时不允许用锤敲击。 球磨罐安装完毕，罩上保护罩，安全开关被接通球磨机才能正常运行。 球磨过程中如遇意外，保护罩松动或脱落，安全开关断开，球磨机立 刻停转，意外排除后重新罩上保护罩，再重新启动。球磨完毕，用加 力套管先松开锁紧螺母，再松开V 型螺栓即可以卸下球磨罐，把试样 和磨球同时倒入筛子内（本机附件），使球和磨料分离。再次球磨前 先检查一遍拉马套有无松动，如松动，必须拧紧螺丝，以防意外。卸 球磨罐时注意。球磨时由于磨球之间、磨球与磨罐之间互相撞击，长 时间球磨后罐内的温度和压力都很高，球磨完毕，需冷却后再拆卸。
球磨机配球—钢球的配球方法： 球磨机的配球法，直接影响着球磨机的工作效率，另外，你要实现什么样的目的，要达到什么样的产量，还有工作环境以及球磨机的电机功率等，来配制球磨机的钢球，要知道怎么样给球磨机配球，首先得了解，球磨机的工作原理，才能根据原理来给球磨机来配球。 球磨机第一仓研磨体的主要作用是对物料进行冲击破碎，同时也起到一定的研磨作用。因此，研磨体进行级配的目的，就是要满足这两方面的要求。第一仓粉碎效果的好坏直接对后面各仓的粉磨效率产生影响，并最终影响球磨机产量。能否达到粉碎要求取决于研磨体的级配是否合理，主要包括钢球大小、球径级数、各种规格球所占比例等。确定这些参数除了要考虑球磨机规格大小、球磨机内部结构、产品细度要求等因素外，还要考虑入磨物料的特性（易磨性、粒度大小等）。 要使物料在第一仓得到有效粉碎，在确定级配时必须遵循这样几个原则：首先，钢球要有足够大的冲击力，使钢球具备足够能量以击碎颗粒物料，这与钢球的最大球径有直接关系。其次，钢球对物料要有足够多的冲击次数，这与研磨体装填量和平均球径有关。当装填量一定时，在保证足够冲击力的前提下，尽量减小研磨体直径，增加钢球个数来提高对物料的冲击次数，以提高粉碎效率。最后，物料在仓内有足够的停留时间，以保证物料被充分粉碎，这就要求所配研磨体要有一定的控制物料流速的能力。 两级配球法 所谓两级配球法，就是使用大小两种不同规格，并且二者直径相差较大的钢球来进行级配。其理论依据是，大球之间的空隙由小球来填充，以充分提高钢球的堆积密度。这样，一方面可提高第一仓的冲击力和冲击次数，符合该仓研磨体的功能特点，另一方面，较高的堆积密度可使物料能够得到一定的研磨作用。在两级配球中，大球的作用主要是对物料进行冲击破碎。小球的作用一是填充大球间的空隙，提高研磨体的堆积密度，以控制物料流速，增加研磨能力；二是起能量传递作用，将大球的冲击能量传递给物料；三是将空隙中的粗颗粒物料排挤出来，置于大球的冲击区内。 两级配球法需要确定以下几个参数：（1）大球直径的确定。取决于球磨机规格大小、入磨物料的粒度和易磨性。一般以多级配球中的第二级球径为准。如某台球磨机在多级配球中最大球径为100mm，进行两级配球时就应选择直径为90mm的钢球。（2）小球直径的确定。取决于大球间空隙的大小，也即取决于大球的直径大小。通常情况下，小球直径取值为大球直径的20%-30%比较合适。（3）大、小球的配比。原则上应保证小球的掺入量不影响大球的填充率。一般小球占大球重量的3%-5%。 在多级配球中，对钢球的冲击力、冲击次数、控制物料流速能力的要求都主要依据平均球
Q M-3S P2行星式球磨机 使用说明书 一、概况 1、用途 QM系列行星式球磨机能用干、湿两种方法磨细或混合粒度不同、材料各异的固体颗粒、悬浮液和糊膏。如果用真空球磨罐则可以在真空或惰性气体中研磨、混合样品。经过许多科研、企业单位的使用、我厂生产的QM系列行星式球磨机研磨材料的粒度完全能够达到纳米级水平，根据用户反馈已达到30纳米（μm）左右。该系列球磨机广泛适用于地质、冶金、土壤、建材、化工、轻工、医药、电子、陶瓷、电池、环保等领域。 随着科技高速发展，纳米材料的广泛应用，20世纪80年代发现的机械合金化（MC）更赋予QM系列行星式球磨机新的使命。机械合金化的基本过程是几种金属或非金属元素的粉末颗粒在球磨机中反复混合、破碎和冷焊，在球磨过程中逐渐细化至纳米级，并在固态下形成合金相的核。使过去传统熔炼工艺难以实现的某些物质在球磨过程中实现合金化。许多单 位使用我厂生产的球磨机实现了多种合金粉末，如纳米晶硬质合金、Nd 60Fe 20 Al 10 CO 10 非晶合金 粉末、Al 2O 3 /Al复合粉末等。 2、工作原理 QM系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。公转与自转的传动比为1:2（公转一转，自转两转）。罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。 3、特点 A、QM-3SP2齿轮传动行星轮系，本厂采用自润滑增强性工程塑料制造，即确保了机 械强度，又降低了噪音。 B、间隔运行功能：为了防止球磨产生过热而影响材料的性能和品质，本机可按“运行 —停机—再运行”的循环模式自动控制各状态的时间。 4、技术参数 型号：QM-3SP2
球磨机如何按钢球大小比例添加钢球 这要根据球磨机直径大小、矿石硬度、进球磨机的矿石粒度、钢球硬度(质量)、球磨机转速等因数来确定。 当球磨机的型号确定后，球磨机的转速也就定了。矿石的硬度是可测定的。进球磨机的矿石粒度，通过改变格筛尺寸来确定。怎么样来按钢球大小比例向球磨机里添加钢球？现作者把多年生实践和理论经验规总如下： 通常，新按装的球磨机有一个磨合过程，在磨合的过程中，钢球量第一次添加，占球磨机最大装球量的80％，钢球添加的比例可按钢球尺寸（Φ120㎜、Φ100㎜、Φ80㎜、Φ60㎜、Φ40㎜）大小添加。 钢球添加量：不同球磨机型号其总装球量不同。例如MQG1500×3000球磨机（处理量100—150吨）最大装球量9.5—10吨。第一次添加钢球大球（￠120㎜和￠100㎜）占30%—40％、中球80㎜占40%—30％、小球（￠60和￠40㎜）占30％。为什么在球磨机磨合过程中钢球量只添加80％，因为球磨机安装好后，球磨机大小齿需要啮合，处理量（矿石量）也是要逐渐加大，待球磨机正常连续运行两三天后，停球磨机捡查大小齿轮啮合情况，待一切正常，打开球磨机人孔盖第二次添加余下20％钢球。 球磨机开机运行正常后，每个班钢球的添加按3:4:3（￠120㎜为3、￠100㎜为4、￠80㎜为3）添加。注：小钢球的添加只是第一次加球配用。因为，球磨机正常运行时钢球与钢球、钢球与矿石、钢球与球磨机衬板之间产生的合理磨察，会使磨耗增大，使大球磨小（磨为中球）、中球磨为小球。所以平时正常情况下，不需要再加小球。加小球的情况是在有用矿物粒度没有单体解离，当磨矿机细度达不到浮选要求时，可添加适量小球。 球磨机中钢球在运转过程中不断磨损，为了保持球荷充填率和球的合理配比，保持球磨机的稳定操作，必须进行合理补球，低偿磨损。 钢球添加的重量，是根据钢球的质量，钢球质量的好坏，决定了矿石吨耗添加量。最好采用新型耐磨钢球。最好的（质量好的）钢球添加是按处理每吨矿石量来计算（即每吨矿石添加0.8㎏）一般的钢球处理一吨矿石需（1㎏—1.2㎏）。 钢球大小比例：不同球磨机型号其配比不同。球磨机直径在2500㎜以下，添加钢球尺寸为￠100㎜、￠80㎜、￠60㎜。球磨机直径在2500㎜以上，添加钢球尺寸为￠120㎜、￠100㎜、￠80㎜。
前言 尊敬的用户，您好！ 欢迎您选择和使用北方重工生产的《MQY3660溢流型球磨机》产品，感谢您对我们公司的大力支持和信任。 本说明书包括：产品用途、技术性能参数、结构特点、系统说明、安装使用、检修和维护等内容。
目录 一、产品综述 (3) 二、产品规格与技术参数 (3) 三、产品主要结构概述 (4) 四、产品系统说明 (7) 五、运输与储存 (9) 六、安装与调试 (9) 七、安装与调试 (18) 八、维修与保养 (22)
一、产品综述 1.产品的性能及用途 本磨机主要用于湿法研磨矿石。 2.所依据产品的标准 本磨机各项性能指标符合JB/T1406—2002《球磨机和棒磨机》。 3.产品适用的工作条件和工作环境 3.1安装环境：室内 3.2环境温度：-25～+40℃ 3.3海拔高度：小于1000m 3.4工作制度：连续 二、产品规格与技术参数 设备规格：Φ3600×6000mm 筒体内径：3600mm 筒体有效长度：6000mm 充填率：40% 筒体有效容积：55m3 钢球最大装载量：102t 磨机工作转速：17.3r/min 主电机型号：TM1250-40 功率：1250kW
电压：10000V 转速：150r/min 设备旋向： 右旋：由出料端向进料端看，筒体为顺时针旋转。 左旋：由出料端向进料端看，筒体为逆时针旋转。 三、产品主要结构概述 1．结构组成 本机主要由进料部、轴承部、筒体部、传动部（大小齿轮装置）、出料部、出料筛、基础部、主电机、空气离合器、慢速传动装置、起重装置、高低压润滑油站、喷射润滑装置及电控等部分组成。 2．工作原理 本机为溢流型球磨机，物料和一定量的水通过给料部经进料部中心处进入筒体内部，电动机经空气离合器、大小齿轮装置带动装有介质（钢球）的筒体旋转，物料受到球的撞击以及处于球之间和球与筒体衬板之间的研磨，充分暴露出新鲜表面，得到充分混合，最后经出料筛的排料孔排出磨机，完成粉磨过程。 3．筒体部 筒体部是磨机的主要部件，它与进料部、出料部和出料筛部共同组成为回转部，筒体内壁装有锰钢，端盖内表面也均装有锰钢衬板，物料在钢球和锰钢衬板之间被破碎和粉磨，后经筒体出料端的出料筛排出磨机。
球磨机使用说明书一、机器用途、机构及原理 球磨机被广泛的用于选矿厂、耐火材料厂、水泥厂、玻璃厂等工业部门中供细磨中等硬度物料之用。湿式是将物料渗水进行湿磨，干式则不允许渗水而进行干磨。 机器的结构和工作原理 球磨机主要是由给料部、进料部、筒体部和出料部等工作部分以及轴承部、传动部、减速机、联轴器等传动部件组成的。筒体是用钢板焊成、两端用螺栓分别与进、出料中空轴相连接，并水平的支承在两个主轴承上，在进、出料中空轴颈内部又装有可换的衬套并把它用作进出料的通路，筒体内壁装有高锰钢衬板及白口铁衬板，筒内装有一定数量的研磨介质（球或棒）及待磨物料。当筒体以选得的正确速度绕水平轴旋转时，由于离心力的作用，使混合物的质点在筒体内上升到一定的高度，然后自筒体内壁断离而沿抛物线的轨迹下落，物料的磨细，一方面是由于落到物料上沉重的介
质（球或棒）的撞击作用而破碎，另一方面物料是在介质与介质间和介质与筒体内壁间压碎及物料在筒体内滚动而磨碎。连续工作的磨机，被磨物料从磨机进料端不断的连续给入，磨细的产品借助边疆给入物料的催力，水力（湿法生产）或风力（干法生产）以及提升格子板的提取作用从磨机另一端排出机外。机器的技术参数（点击查看） 二、安装说明（一）安装基础说明1、球磨机必须安装在已经干燥的坚固的钢筋混凝土基础之上。 2、基础不许有显著的倾斜与下沉，如有少许下沉亦应是均衡的和水平的，否则不能进行安装。 3、球磨机的基础与地平面应有足够的高度，以供更换衬板及研磨介质之用。 4、基础的设计可参考本厂的地基部图进行，但不可将该图直接用作基础施工工作图。 （二）安装前的准备工作 1、在安装前必须将所有的零件和部件的加工工作表面上的防锈油防护物及
一、实验用行星球磨机的简介： 迪斯普行星球磨机，也叫行星球磨仪、行星式球磨机、行星式球磨仪、行星磨等；行星球磨机是混和、细磨、小样制备、新产品研制和小批量生产高新技术材料的必备装置。迪斯普行星球磨机体积小、功能全、效率高、噪声低，是科研单位、高等院校、企业实验室获取研究试样（每次实验可同时获得四个样品）的理想设备，配用真空球磨罐，可在真空状态下磨制试样。 行星球磨机广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门，适用于电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、 NTC）、ZnO压敏电阻、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、荧光粉、氧化锌粉料、氧化钴粉料、Ni-Zn铁氧体、Mn-Zn铁氧体等产品的生产领域。 二、实验用行星球磨机原理： 行星球磨机是在一转盘上装有四个球磨罐，当转盘转动时，球磨罐随着转盘转动，同时球磨罐在齿轮的带动下自身由中心轴带动作行星运动，罐中磨球在高速运动中做不规则运动产生冲击、剪切、研磨力达到研磨和混和样品的目的。行星球磨机能用干、湿两种方法粉碎和混和粒度不同，材料各异的产品，效率高、效能大、研磨产品最小粒度可至0.1微米（即1.0×10-4mm）甚至纳米级。
三、行星球磨机技术参数： 1、传动方式：齿轮传动； 2、工作方式：两个或四个球磨罐同时工作； 3、最大装样量：球磨罐容积的三分之二； 4、球磨罐体积：每罐0.05L-50L,总体积0.2L-200L； 5、进料粒度：土壤料≤10mm ,其他料≤3mm ； 6、出料粒度：最小可达0.1um ； 7、转速比（公转：自转）：1：2 8、转速(自转)：0-900转/分钟（普通型）， 0-1400转/分钟（高速型）； 9、调速方式：无级调速，转速精度0.2转/分钟； 10、程控控制：球磨机采用高科技微电脑晶片控制，可按设置程序正转、反转反复交替运行（0-999min）及正转、暂停、反转、暂停、正转（0-999min）交替运行，特别适合需要冷却或者需要间断运行之需要； 11、最大连续工作时间（满负荷）：72小时（定时器0-9999h）； 12、球磨罐各种材质可选： 玛瑙、氧化铝刚玉陶瓷、氧化锆陶瓷、氮化硅陶瓷、碳化硅陶瓷、不锈钢、高耐磨钢、锰钢、尼龙、聚四氟乙烯、聚氨酯、硬质合金、水晶玻璃、其它特殊金属材质等等； 13、球磨介质可选：
球磨机钢球正确测算配比方法 简述： 球磨机钢球是球磨机重要的基础零部件，尤其是精密工业钢球在国民经济发展中起着巨大作用。广泛用于水泥厂，发电厂等。高低铬多元素合金钢球，高低铬多元素合金铸锻，在国民经济发展中起着巨大作用。在一些特殊条件下，常常需要特殊材质的钢球，来完成不同环境下所要求达到的功能。其实一些特殊材质钢球已广泛应用于国民经济各个领域中，包括高铬钢球、高铬钢锻、低铬钢球、低铬钢锻、铬系列衬板、锰系列衬板、锤头、多元合金钢球、多元合金衬板、各种耐磨材料。它们的推广应用，不仅推动了球磨机钢球生产业的发展，而且也促进了相关行业的技术发展和科技进步。 球磨机经过一段时间运转，每7～10d要补球，使钢球级配变得非常混乱。运转时间越长，钢球级数越多，球磨机钢球的级配情况很难计算。小型磨机清仓时，可算好配比，把球按尺寸分类后填加，级配的数量与计算的基本相符。大型磨机，由于钢球数量太大，球磨机钢球分类太费时，给生产安排造成困难。大多数厂家都不采用此法，而是按各自的要求，将烂球、铁渣及小球拣出，加完后与标准填加量比较，缺少的量，一般是加入最大级钢球，或凭经验加入一些其它的钢球。钢球的级配及平均球径是估算的，很不准确。 恒锐机器在实践中运用了一种简单的测算方法，即运用概率法和数学归纳法进行抽样计算，具有一些参考价值，介绍如下：用8号钢丝制作一个边长500mm的方框，磨机内料摇空，打开磨门进入磨内，
选磨仓入口、出口两处，沿径向测量3点。数方框内露出半个钢球以上的各种钢球的数量，做好记录，将数据整理计算可得出基本准确的球磨机钢球级配。 某一次测量数据如表1。 规格（mm) Φ95-100 Φ85-95 Φ75-85 Φ65-85 入口（个）28 36 27 18 出口（个）24 20 40 25 平均（个）26 28 33.5 21.5 计算出理论总重量(Φ100～95mm球作为Φ100mm球计算)为295.8kg。 各种钢球占比例： 该磨总填加量为22t，可以计算出各级钢球的重量(见表2)。 各级钢球的重量 2表 规格（mm) Φ100 Φ90 Φ80 Φ70 重量（t) 7.96 6.47 5.26 2.40 则可算出重量平均球径为：89.4mm 计算数量平均球径为： 计算结果与实际基本相符，由于当时出磨细度太粗，停磨处理时，根据计算，拣出Φ100～95mm球5t，补进Φ90mm球1t、Φ80mm球4t，细度达到了要求。通过试验，这种方法比较准确，对掌握磨内情况及解决问题是有效的。
上海东榭实业有限公司Instruction of Ball Mill 球 磨 机 使 用 说 明 书 电话：86-371-66233087 传真： 邮箱：shdongxie@https://www.doczj.com/doc/0d16414695.html, 网址：https://www.doczj.com/doc/0d16414695.html,
目录 一、球磨机简介 (3) 二、主要技术参数 (6) 三、球磨机的安装 (6) 1.付底板安装 (4) 2.主底板安装 (9) 3.主轴承及轴承座安装 (10) 4.筒体安装 (11) 5.安装轴承盖 (14) 6.安装润滑系统 (14) 7.安装传动部 (14) 8.小齿轮轴组的安装 (16) 9.安装慢速驱动装置、气动离合器及主电机 (17) 10.二次灌浆 (18) 11.附件安装 (18) 四、试运转 (18) 1、试运转前的准备工作 (18) 2、试运转要求 (18) 五、球磨机的操作、维护和检修 (19) 1、操作规程 (20) 2、维护规程 (20) 3、检修规程 (21) 六、常见故障及处理措施 (22)
一、球磨机简介Introduction of ball mill
三、球磨机的安装The installation of the ball mill 1.付底板安装Pay floor installation 1）.在安装主底板前基础表面应清除杂物、污垢，在施工中不得使基础表面沾染油污。磨机各底板采用付底板（平垫铁）调平方式，所有付底板应在指定位置浇注，用于底板安装的平面和水平度安装参考。一般相邻付底板之间的距离宜为300～800mm，每一个地脚螺栓两侧应放置两个付底板。 Before install the bottom foundation surface should be removing debris, dirt, and shall not be made in the construction foundation surface with oil pollution. Between each floor of the mill use pay base plate (flat shim) leveling method, all should pay back plane casting in the location specified, used for installed floor plane and levelness of reference.Generally the distance between the adjacent pay floor appropriate for 300 ~ 800 mm, each floor on both sides of the anchor bolt should be placed two pay. 2）.安装付底板时应清除掉表面防锈油，付底板安装采用座浆法。配制水平砂浆堆（无收缩细石混凝土）所采用的原材料应符合国家标准《钢筋混凝土工程施工及验收规范》（修订本）的规定，水平砂浆堆混凝土的强度应高于设备基础一个标号。Installing a pay floor should be cleared surface rust-proof oil, pay floor installation using grouting method. Preparation horizontal slurry pile (no contract) of fine stone concrete raw materials should comply with the national standards adopted by the "reinforced concrete engineering construction and acceptance norms" (revised edition), the level of mortar of concrete strength a label should be higher than the equipment foundation. 3）.在设置付底板（平垫铁）的混凝土基础部位凿粗糙，并去掉浮浆，每块付底板用四个螺栓固定和调整具体见图 4.3.2.3。用精密水准仪配合，通过调整螺母来调整付底板的水平度和标高，付底板的水平度偏差应小于0.1mm/m，顶面标高应为主底板底面标高或稍低于底面标高，不允许高于主底板底面标高。 In setting pay base plate (flat shim) concrete foundation part of the rough cut, and remove the floating cement, each pay floor with four bolts and specific see chart 4.3.2.3 adjustment. Cooperate with precise level, by adjusting nut to adjust the levelness of the
陶瓷注浆模具制作、泥浆性能、成型方法 一、石膏模具 1、石膏的特性: 石膏是模型制作的主要原料，一般为白色粉状晶体，也有灰色和淡红黄色等结晶体，属于单斜晶系，其主要成分是硫酸钙，按其中结晶水的多少又分为二水石膏和无水石膏，陶瓷工业制模生产应用一般为二水石膏，就是利用二水石膏经过180摄氏度左右的低温煅烧失去部分结晶水后成为干粉状，又可吸收水而硬化的特点。除天然石膏外，还有人工合成石膏。一般石膏调水搅拌均匀的凝固时间为2-8分钟，发热反应为5-8分钟，冷却后即成结实坚固的物体。 理论上石膏与水搅拌时进行化学反应需要的水量为%；在模型制作过程中，实际加水量比此数值大的多，其目的是为了获得一定流动性的石膏浆以便浇注，同时能获得表面光滑的模型；多余的水分在干燥后留下很多毛细气孔，使石膏模型具有吸水性。 吸水率是石膏模型一个重要的参数，它直接影响注浆时的成坯速度。陶瓷用石膏模的吸水率一般在38-48%之间。 石膏粉放置在干燥的地方，使用时不要溅到水，石膏袋子要干净，严防使用过的石膏残渣或其它杂物混入袋中。 2、石膏浆的调制: （1）准备好盆和石膏粉； （2）在盆中先加入适量的水，再慢慢把石膏粉沿盆边撒入水中，一定要按照顺序先加水再加石膏。 （3）直到石膏粉冒出水面不再自然吸水沉陷，稍等片刻，就用搅拌棒搅拌，要快速有力、用力均匀。成糊状即可。 （4）石膏在调制时的比例为：水：石膏=1：左右。 （5）注意挑除石膏浆里的硬块和杂质。 3、模型翻制操作: 常用的材料和工具有：钢锯条、锯条刀，直尺三角板、毛刷、海绵、脱模剂等。 a、清理工作台，把石膏母模清理干净，在石膏母模上均匀涂抹脱模剂，一定注意各个部位必须均匀涂上，不能遗漏。 b、按顺序合模夹紧，并安放好各种模具内配件。 c、调制石膏浆，缓缓注入围好的空腔内，并不断搅动或震动石膏浆，使气泡排出，直至注满母模。 d、静置一段时间，等石膏发热固化后，可开模，如不容易打开，可以用轻敲、气冲、水冲泡等方法打开。 e、每块模具做完，都要及时用钢锯条刮平修整，模具子口要吻合。 f、做好的模具要烘干后用，烘干时温度不得高于60摄氏度，以免模具粉化报废。 注意：整个制作模具的过程要求胆大心细，必须牢记涂抹脱模剂、开牙口、刮平。要求模具整体光滑，表面平整，内部光洁，不允许有飞棱和毛边。 二、注浆泥浆的质量要求 1. 细度 有恰当的细度并有一定的颗粒级配，泥浆细度是涉及泥浆流动性、制品收缩、高温液相、产品吸水率等的重要因素。它将会影响泥浆的悬浮性、渗透性及坯体的抗折强度，注浆成型所要求的泥浆细度比较严格。泥浆细度过粗，抗折强度低，造成较多的半成品破损，加工性能差。待别是双面吃浆产品及立浇座便器等在双面吃浆部位，易造成接触不实，分层而在烧成中出现分层或凸起等现象，同时在烧成过程中，颗粒间接触面少，瓷化不完全，产品吸水率大，易出现风惊、炸裂。 泥浆细度的控制，首先是入磨前控制硬质原料的粒度。它不仅影响到球磨的时间，而且影响到球磨后泥浆中的颗粒级配。
球磨机参数选择和计算 一、球磨机生产能力的计算 球磨机的生产能力由要求粉磨的物料量而确定，在设计选型时要有一定的富余能力。影响球磨机生产能力的因素很多，除了物料的性质（粒度、硬度、密度、温度和湿度）、欲磨细程度（产品粒度）、加料均匀程度和磨机内研磨体装载程度外，还与磨机结构形式（磨机筒体长度与直径比、仓数、隔仓板和衬板的形状）等有关。因此，从理论上确定磨机的生产能力是比较困难的，通常用实验法与对比法来确定磨机的生产能力。磨机粉磨的生产能力一般按新生成的小于0.074mm（—200目）级别的粉矿量进行计算。 式中V ———磨机有效容积，m3； G2———产品中小于0.074mm 的物料占总物料的百分数，%； G1———给矿中小于0.074mm 的物料占总物料的百分数，%； q,m———按新生成级别（0.074mm）试算的单位生产能力，t/(3m·h)。 q,m值由试验确定，或采用矿石物性相似、设备及工作条件相同的生产中的标定值。当无试验数据与生产标定值时，可用式（1-3）计算： 式中q m———磨机在生产或实验时，按新生成-0.074mm级别计算的实际生产能力，t/（m3·h）； 式中D i1———需要计算选磨机直径，m； D i1———标准磨机直径，m； K,4———磨机给料粒度和产品粒度系数， G3 G4———分别为新设计的和参数已有的或实验磨机（给矿粒度或产品粒度按新生成 -0.074mm级别计算）的生产能力见表1-6。 上式G1和G2值在计算中应按实际资料计算，若无实际资料，可按表1-7和表1-8选定。 表1-4 矿石磨碎难易系数K,1 矿石硬度 难易度系数K,1矿石硬度 难易度系数K,1 普氏系数硬度等级普氏系数硬度等级＜2 很软 1.4-2.0 8-10 硬0.75-0.85 2-4 软 1.25-1.5 ＞10 很硬0.5-0.7
13.0 设备安装、操作、维护说明书 13.1 产品综述 1）产品的性能及用途 本磨机主要用于湿法研磨矿石。 所依据产品的标准 本磨机各项性能指标符合JB/T1406—2002《球磨机和棒磨机》。 2）产品适用的工作条件和工作环境 安装环境： 环境温度：℃ 海拔高度： m 工作制度： 年工作天数：330天/年 日作业班数：3班 日作业时间：全天 13.2 产品主要结构概述 1)结构组成 本机主要由进料部、主轴承、回转部、传动部（大小齿轮装置）、空气离合器、出料部、主电机、慢速传动部、顶起装置、电气控制等部分组成。 2)回转部 回转部是磨机的主要部件，由两端的端盖、中空轴、进料衬套、出料衬套以及筒体组成，筒体内壁及端盖内表面均装有锰钢衬板和端盖衬板，物料在钢球和锰钢衬板之间被破碎和粉磨，在筒体与筒体衬板之间铺设6mm橡胶软垫，此橡胶垫在磨机运转过程中起到保护筒体钢板和降低噪音的作用。 3)主轴承 本磨机选用一对动静压主轴承，该轴承球面瓦衬采用铅基轴承合金，轴承背面腰鼓形成接触调心结构，动作灵活，调心好，可以补偿两端盖及轴承盖及轴承座的制造、安装误差。该轴承座在启动及停车时采用高压润滑，用静压形成油膜，将轴颈顶起，防止滑动面干磨擦，降低启动力矩，正常运行时给入低压油，靠轴颈的回转运动形成动压油膜。轴承衬内设有蛇形冷却水管，在必要时给入冷却水，降低轴瓦温度。冷却水管的材质为紫铜管，具有一定的耐腐蚀性。 轴承的高压油接口Rc1/4，低压油接口RC1，回油口R2。冷却水接口Rc1/2，冷却水压力0.3MPa,每个轴承冷却水流量3m3/h,冷却水温度≤28℃。 轴承的动静结合处采用活塞环式密封，采用２号锂基脂润滑，接口RC3/8，每个轴承两
大红山铜矿建设项目是国家“八五”期间的重点项目。一期工程于1997年7月建成投产，设计能力为2400吨/日；二期工程于2003年6月建成投产，设计能力为3000吨/日。一、二期共建成5400吨/日的选矿设计生产能力。多年来选厂通过技术革新和优化工艺参数，在没有新增磨矿机的条件下，选矿生产能力逐年提高，2005年平均选矿日处理能力达到了8260吨，超过设计能力53％.根据矿山发展的需要，选矿生产能力必须再进一步扩大，达到1万吨/日，以稳定年产2万吨精矿含铜产量，为DH31(3万吨精矿含铜、100万吨铁精矿)目标的实现搭建平台。所以，2005年初提出了“万吨选矿能力”的研究课题。课题组在总结过去的同时，进行了科学的研究与论证，提出了技术可靠、影响生产最小、速度最快的多碎少磨技改方案。方案得到上级批准后，2006年2月组织实施了万吨选矿能力技改项目，项目投入使用后，通过各项工作的进一步优化调整，3月份实现了1万吨/日选矿能力目标。 1 原矿性质、碎磨工艺流程及设备 1.1 原矿性质 大红山铜矿是以含铜、铁为主要金属的大型矿床。铜矿物以黄铜矿为主，其次是斑铜矿，有微量的铜兰和孔雀石，铁矿物以磁铁矿为主，次为菱铁矿和黄铁矿,褐铁矿微量。除主要金属铜、铁外，还伴生有金、银、铂、钯等稀贵金属。原矿物理性质见表2，原矿铜矿物单体解离度见表3. 表2：原矿物理性质 项目密度 (g/cm3) 松散 系数安息角 (度) 内摩擦角(度) 抗压强度(MPa) 硬度系数(f) 数据 3.21～3.35 1.71 40.5～41 37020' 101 10～12 表3: 原矿铜矿物单体解离度 细度(200目含量) 65％ 70％ 75％ 80％ 铜矿物单体解离度 94.2％ 97.1％ 97.5％ 97.8％ 1.2 碎磨工艺流程及设备 碎矿工艺设计为三段一闭路流程，主要设备为粗碎Φ900旋回破碎机1台，中碎PYB2200标准圆锥破碎机1台，细碎PYD2200短头圆锥破碎机2台，YAH2460振筛3台。 磨矿工艺一期为二段闭路磨矿，主要设备I系列为Ф3.2×3.1m球磨机2台，II系列为Ф2.7×3.6m的球磨机2台，铁粗精矿再磨Ф2.1×4.5m的溢流型球磨机各系列1台。一段磨配分级机，二段、铁粗精矿再磨配旋流器。二期III系列为一段闭路流程，Ф3.6×4.5m溢流型球磨机2台，分级配旋流器，铁粗精矿再磨Ф2.7×3.6m的溢流型球磨机1台。 2 优化碎矿工艺参数、降低碎矿粒度 2.1 1999年－2005年降低碎矿粒度采取的措施 碎矿粒度由99年+12mm占46.04%，降低到2005年的30.81%，+12mm含量减少了15.23%。主要采取的措施如下： 1、通过调整三段碎矿机的排矿口，使各段的负荷平衡。严格控制排矿口尺寸：粗碎200—220mm、中碎30—33 mm、细碎8—10 mm；严格检测碎矿机排矿口，一个星期检测、调整两次，保证碎矿机排矿的产物粒度。 2、三段碎矿负荷重新分配后，细碎机负荷有所下降，所以，把40×18mm的筛孔改为40×16mm，降低筛下产物粒度。 3、加强筛子的维护与检修，杜绝跑大块。 4、均衡组织生产，最大处理量控制在550吨/小时。并对班组、车间的最终碎矿粒度进行考核，加强生产
陶瓷材料的成型方法（一） 陶瓷材料已经成为我们生活中一个智能更要的工具了，在现代陶瓷材料的生产中，常用的成型方法有挤制成型、干压成型、热压铸成型、注浆成型、轧膜成型、等静压成型、热压成型和流延成型等。 1．挤制成型 挤制成型主要用于制造片形、棒形和管形制品，如电阻的基体蜂窝陶瓷载体的陶瓷棒、陶瓷管等陶瓷制品。该成型方法生产效率高，产量大、操作简便，使用的挤压机分卧式和立式两种。配料中新土含量较大时，成型的坯料一般不加黏合剂，配料经过真空练泥、闲料后即可用于挤制成型。坯料中一般含水量为16％一25％。配料中含茹土少或不含教土时，将均匀混合了熟合剂的粉料经真空练泥和闲料后，再用于挤制成型。挤制成型的氧化铝瓷球常用的教合剂有糊精、桐油、甲基纤维素(MC)、羧印基纤维素、泽丙基甲基纤维素(HPMC)和亚硫酸纸浆废液等。 挤制资管时应注意防止坯体变形，管的外径越大，壁越薄，机械强度越差，越容易变形。 2．干压成型 干压成型是最常用的成型方法之一，适用于成型简单的瓷件，如圆片形等，对模具质量的要求较高。该方法少产效率高，
易于自动化，制品烧成收缩率小，不易变形。干压成型方法所用坯料的含水量一般控制在4％一8％左右。干压常用熟合剂主要有聚乙烯醇(PVA)水溶液、石蜡、亚硫酸纸浆废液等。通常配料中黏合剂的加入量为：聚乙烯醇水溶液3％一8％、石蜡8％左右、亚硫酸纸浆废液10％左右。 干压成型是利用模具在泊压机上进行的。干压成型的加压方式有单面加压和双面加压两种。直接受压一端的压力大，坯体密度大；远离加压一端的压力小，密度小。金属填料的双面加压时坯体两端直接受压，两端密度大，中间密度小。造粒料并加润滑剂时，双面加压的尔意图，坯体密度非常均匀。成型压力的大小直接影响资体的密度和收缩率。如某BaTiO3系资料，外加5％聚乙烯醇水溶液造粒，在相同烧成条件下，成型压力为0.5MPa时，收缩系数为1.15—1.16；成型乐力为0.6MPa时，收缩系数为1.13—1.14；成型压力为0.7MPa时，收缩系数为1.11-1.12；成型压力为0.8MPa时，收缩系数为1.03。 原文链接：https://www.doczj.com/doc/0d16414695.html,/new/View_73.html版权所有，转载请以链接形式注明作 者及原始出处。 本站关键词：防腐施工、陶瓷防腐、化工填料、蜂窝陶瓷、
球磨机使用说明书 一、球磨机 被广泛的应用于选矿厂、耐火材料厂、水泥厂、玻璃厂等工业部门中供细磨中等硬度物料之用。湿式是将物料渗水进行湿磨、干式则不允许渗水进行干磨。 二、机器的结构和工作原理 该产品主要是由给料部、进料部、筒体部和出料等工作部分以及轴承部、传动部、减速机、连轴器等传动部件组成的。筒体是用钢板焊成、两端用螺栓分别与进、出料中空轴相连接，并水平的支撑在两个轴承上，在进、出料中空轴颈内部又装有可换的衬套并把它用作进出料的通路。筒体内壁装有高锰钢衬板及白口铁衬板。筒内装有一定数量的研磨介质（球或棒）及待磨物料。当筒体以一定速度绕水平轴旋转时，用以离心力的作用，使混合物的质点在筒体内上升到一定的高度，然后自筒体内壁断离而沿抛线的轨迹下落，物料的磨细，一方面是由于落到物体上沉重的介质（球或棒）的撞击作用而破碎，另一方面物料是在介质与介质间和介质与筒体内壁间压碎及物料在筒体内滚动而磨碎，连续工作的磨机，被磨物料从磨机进料端不断的连续给入，磨细的产品借助连续给入物料的推力、水力（湿法生产）或风力（干法生产）以及提升格子板的提取作用从磨机另一端排出机外。 三、安装说明 a)安装基础说明 1、该类磨机必须安装在已经干燥的坚固的钢筋混凝土基础之上。 2、基础不许有显著的倾斜与下沉，如有少许下沉亦应是均衡和水平的，否则不能进行安装。
3、该类磨机的基础与地平面应有足够的高度，以供给更换衬板及研磨介质之用。 4、基础的设计可参考本厂的基础图进行，但不可将该图直接用作基础施工图。 b)安装前的准备工作 1、在安装前必须将所有零部件的加工工作表面上的防锈油、防护物及在运输中落上的灰尘和污垢去掉。 2、检查各个加工工作表面和螺纹，并将在运输和装卸过程中产生的缺陷消除。 3、装配好的部件应仔细检查，如果发现在运输和保管时某些零件损坏或遗失，必须将缺陷件修好，丢失件补全。 4、安装时零件的接触（或连接）加工表面应润滑，固定表面用干油，活动表面用稀油。 5、安装前应将基础上所有的槽、坑清理干净，最后浇注的水泥表面不许有油渍。 6、安装应保护好磨擦面，不可用棉纱或不洁油来擦洗，零件加工面容易接触的地方应以专用的护板和干净的帆布罩上。 c)轴承部的安装 1、不管底座的安装方法如何，都应做到（1）.底盘上加工表面应位于同一水平面上，其水平性应用水平仪或水准仪检查。（2）.两底盘横的纵中心线上所划的安装线应平行并必须垂直与筒体轴线。（3）.两底盘横中心线所划的安装线应重合。
1．目的：保证精陶大件产品注浆成型顺利进行，提高成型半成品合格率。 2. 适用范围：适用于精陶产品如辊棒、方梁、立柱等产品的注浆成型作业。 3．作业要点 注浆作业前的准备 模型清理 注浆工在进行作业前，要仔细检查清理模型。对于新上的模型，首先检查核对型号，检查模型是否完好，工作面有无缺陷。核对检查合格的模型先用细砂纸(240#)将模型工作面轻轻打磨一遍，清除模型表面的脱模剂及其它杂物，并用约20%的稀浆水将模型工作面擦拭一遍。正常使用的模型，注浆作业前要将模型表面的余浆及石膏屑清理干净。模型跑浆时，对沾在模型内外及子母扣处的泥渣都要清理干净。对脱模时发现有不能脱模的情况，再次注浆前用石墨将模型对应坯体不脱模的地方薄薄抹一层，便于脱模。 模型及进浆管与添浆管的安装 清理过的模型放于支架上时，首先要保证支架每个支撑点在一条直线上，模型放置要稳定，不得有悬空的情况，以免引起模型断裂或变形。合模时要将模型子母扣对整齐，并用紧固件压紧。注意紧固件要分布均匀并锁紧，防止注浆时跑浆。进浆管与添浆管依次插紧，添浆管处用来盛浆的容器要高于模型悬挂，且管子要拉直，便于进浆、回浆及排气。 泥浆的准备 泥浆要使用配浆人员已化好的泥浆。泥浆使用前，要确保充分搅拌均匀，搅拌时间不得少于 30分钟，未充分搅拌的泥浆不得使用。在抽进注浆罐前要进行过筛，筛目要求为 100 目。过筛时要缓慢往筛内添浆，不得漫筛，防止料渣进入已过筛的浆料中。浆料的比重规定为，对不符合规定的泥浆不得使用。配浆要保证泥浆具有5天的陈腐期。 注浆操作 注浆作业时，要保证3人以上同时操作，一人控制进浆阀门，一人操作进浆管，一人在添浆管处观察。注浆前往注浆罐内充氮气，罐内压力达到— MPa时停止，并关闭阀门。注浆时要注意控制上浆速度，缓慢均匀进浆，不得猛开阀门。出现跑浆漏浆的情况要立即处理。 根据确定的不同产品的注浆时间，在吸浆过程中要经常观察添浆管中的浆面的位置，及时添加泥浆，防止缺浆造成坯体厚度不够及局部厚薄不均。添浆时要注意不得踩在模型上，避免造成模型振动，引起坯体坍塌。 在吸浆到注浆时间的60%左右时，翻转模型。翻转模型必须由3人以上人员同时操作，翻转模型时要保证轻、慢、稳，禁止动作过猛，引起模型振动，导致坯体振动坍塌。
