Bernese处理概述
之前介绍Bernese GPS Software 5.0软件时提到过，与GAMIT不同，它既可以处理双差数据，也可以处理非差数据。求差法是一种在卫星观测数据间作差来减少处理工作量和复杂程度的方法，并且可以保持原有的精度。根据相互间求差的次数，求差法分为单差、双差和三差。在GNSS测量中广泛采用双差固定解，原因是双差处理过程中消去了卫星钟差参数和接收机相对钟差等等参数；每个历元中双差观测方程的数量均比单差观测方程少一个；而三差法的数据利用率低等。
使用Bernese软件进行GNSS数据处理时，分别有非差处理和双差处理两种方式，它们的相应流程和需要用到的软件子程序如下表所示。

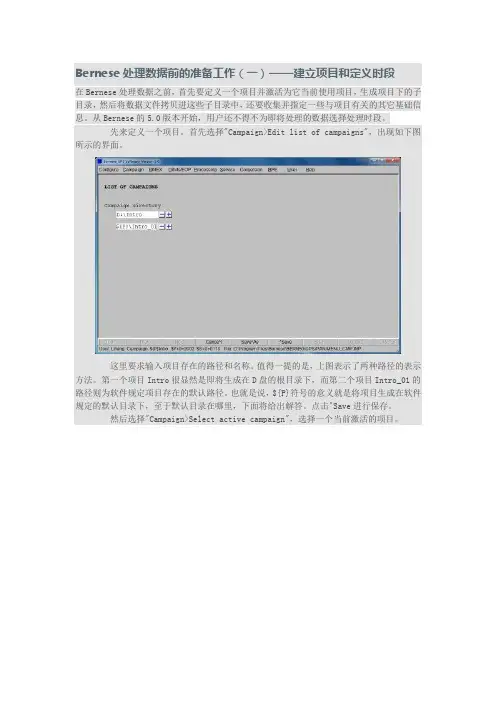

Bernese处理数据前的准备工作（一）——建立项目和定义时段在Bernese处理数据之前，首先要定义一个项目并激活为它当前使用项目，生成项目下的子目录，然后将数据文件拷贝进这些子目录中，还要收集并指定一些与项目有关的其它基础信息。从Bernese的5.0版本开始，用户还不得不为即将处理的数据选择处理时段。
先来定义一个项目。首先选择"Campaign>Edit list of campaigns"，出现如下图所示的界面。
这里要求输入项目存在的路径和名称。值得一提的是，上图表示了两种路径的表示方法。第一个项目Intro很显然是即将生成在D盘的根目录下，而第二个项目Intro_01的路径则为软件规定项目存在的默认路径。也就是说，${P}符号的意义就是将项目生成在软件规定的默认目录下，至于默认目录在哪里，下面将给出解答。点击^Save进行保存。
然后选择"Campaign>Select active campaign"，选择一个当前激活的项目。
这里选择默认目录下的Intro_01项目为激活状态，点击OK。
接下来就是在刚才激活的项目下生成子目录。选择"Campaign>Create new campaign"，出现下图所示。
这里左侧的一列即为项目下的子目录。点击^Run，然后找到Bernese软件安装目录下的"...\Bernese\GPSDATA"文件夹，就可以看到刚才新建的这个Intro_01项目，并且在项目文
件夹内同时生成了和上图左侧一列相同的共9个同名文件夹。从这里可以看出，新建项目的默认路径就在"...\Bernese\GPSDATA"。至此，一个项目的新建过程完成。其中，这9个文件夹存放的内容分别为：
ATM:存放项目相关的大气层文件（例如电离层文件ION，电离层文件TRP）
BPE:存放BPE批处理时每一步骤完成的状态信息文件
OBS:存放Bernese的观测文件
ORB:存放跟轨道相关的文件（轨道文件、地球自转参数、卫星钟差文件等）
ORX:存放原始RINEX文件
OUT:存放输出文件
RAW:存放可用于计算的RINEX文件
SOL:存放结果文件（例如法方程文件，SINEX文件）
STA:存放项目相关的坐标和坐标信息文件等，项目时段信息表也在这里
接下来设置时段。时段是一段涵盖了所有即将处理的数据所处的时间段。也就是说，接下来所有处理的数据都要在这里所设置的时段以内。
首先选择"Campaign>Edit session table"将会出现时段表的编辑界面，如下所示。
需要说明的是，时段表的编辑界面默认是只会显示上图的第一行的。IDENTIFIER这列表示的是时段的四位标识符，前三位是年积日，后一位如果为0，则表示时段为该天全天，时段表的默认状态就是0。这一行下面的由A~X共24个大写字母则是我手工添加进去的，每个代表一个小时。通过后两列的起始和结束历元可以自己指定特定的时段。这里对时段表的编辑，是为了下面的步骤选择时段做的准备工作。最后点击^Save保存修改。
选择"Configure>Set session/compute date"，出现如下图选择时段的窗口。
这里将时间设置为2008年9月25日，点击Compute，就会将其对应的修正儒略日、GPS 时和年积日计算出来。
Session Table一栏选择的是刚才编辑过了的时段表，这个文件在之前生成项目下的子目录时就自动生成了。这里的Session Char一栏里面填0，表示时段为2008年9月25日这一整天。同样的可以选择A~X或者自定义的其他字符，意义各不相同。
然后点击OK。之后会在软件界面下方状态栏出现下图所示。
这里的$Y+0和$S+0所对应的分别是年号和年积日号，说明刚才的设置已经生效。至此，时段信息也已经定义完成。
Bernese处理数据前的准备工作（二）——创建测站文件
上一篇介绍了Bernese处理数据前的准备工作之建立项目和定义时段，接下来要做的就是为创建测站文件了。对一些站文件，Bernese软件的"Campaign>Edit station files"菜单提供掩码形式的编辑。因为所有的站文件都是以ASCII形式存在的，所以用户可以用各种工具浏览并修改。创建测站文件的过程主要分为三个步骤：创建参考系/参考速度文件，创建测站信息文件和其他测站文件。
首先来说明如何创建参考系和参考速度文件。
在将要处理的项目中，如果任何站所处的参考系在ITRF中的精度都没有到达分米级别，那么建议在处理过程中至少加入一个项目所处地域附近的IGS跟踪站一并参与处理。也就是说，对于参与处理的项目，都必须建立相应的参考系和参考速度，对此用户可以从ITRF或者IGS参考框架选择与项目对应的SINEX文件。Bernese软件中的SNX2Q0
（"Conversion>SINEX to normal equations"）这个程序就是获取SINEX文件中的参考系和参考速度的，在使用之前必须先将SINEX文件拷贝到项目子目录SOL中去。
需要说明的是，ITRF参考框架最新为ITRF2000，用户可以到“ftp://lareg.ensg.ign.fr/pub/itrf/itrf2000”下载相应的.SNX格式文件。IGS参考框架最新为IGS 00b，用户可以到“http://www.aiub.unibe.ch/download/BSWUSER50/STA”，选择下载IGS_00_R.CRD和IGS_00_R.VEL文件。这两个参考系和参考速度文件已经是Bernese标准格式了，可以直接拷贝到项目子目录STA路径下。
用"Campaign>Edit station files>Station coordinates/Station velocities"可以手动编辑修改参考系和
参考速度文件。官方建议这些文件仅含有先验参考系和参考速度达到1cm以上精度的测站，剩下的其他测站的信息则会在以后的PPP处理过程中再添加进去。
【实践】我在按上述方法下载了IGS_00_R.CRD和IGS_00_R.VEL这两个文件并拷贝到“...\Bernese\GPSDATA\Intro_01\STA”路径后，分别选择"Campaign>Edit station files>Station coordinates/Station velocities"，按提示选择这两个文件，就会出现如下图所示的手动编辑参考系和参考速度文件的界面，这也就验证了上述操作步骤的正确性。
接下来是创建测站信息文件。有两点非常重要，一是确保处理过程中测站的名字正确；二是确保测站上接收机和天线型号以及天线高的正确。
登陆"ftp://ftp.unibe.ch/aiub/BSWUSER50/STA/"，可以下载IGS.STA和EUREF.STA这两个文件。它们包含了IGS和EUREF跟踪站的测站信息文件，分别由IGS和EUREF中心
维护，由igs.snx和euref.snx文件转换而来。用户也可以自己下载.snx文件（例如"ftp://https://www.doczj.com/doc/0d16086320.html,/pub/station/general/igs.snx"），然后将文件放到项目的SOL目录下，通过Bernese软件的SNX2STA程序（"Conversion>SINEX to station information"）来手动完成.snx文件到.STA文件的转换。
同样的，程序RNX2STA（"RINEX>RINEX utilities>Extract station information"）可以用来提取已经存放在项目RAW目录下的一系列RINEX的头文件信息，从而获取测站的信息文件。官方Manual建议用户用观测协议或者任何其他测站设置的描述来验证测站信息。
无论如何，在项目开始处理之前，要检查和修改好测站信息文件，可以通过"Campaign>Edit station files>Station information"来实现。测站信息文件中的内容定义了测站的名称（在所有测站文件中需要保持统一），观测仪器和天线偏心率（一定要在"Phase center eccentricity"文件中定义）等重要信息，因此一定要准备充分和正确。
【实践】这一部分我的实践如下。我先下载了IGS.STA和EUREF.STA这两个文件，放在了Intro_01项目的STA目录下，然后选择"Campaign>Edit station files>Station information"，在弹出的对话框中分别选择IGS.STA和EUREF.STA，出现的界面如下。
这两张图分别显示的是IGS和EUREF跟踪站的相关信息。
然后，我到IGS的数据库下载了2008年9月25日，跟踪站wuhn的30s一天的数据文件wuhn2690.08o，将其放在RAW目录下，然后选择"RINEX>RINEX utilities>Extract station information"，出现如下图所示的界面。
我在INPUT FILES一栏里面选择的是原始RINEX观测文件，并键入文件名，在RESULT FILES中为即将提取生成的.STA文件命名，在这里我同样命名为wuhan2690.STA。点击^Run按钮后，会出现提示对话框，忽略它，继续点击主窗口右下角的^Output按钮，会出现从RNX文件中提取出的STA文件的相关信息，这表明RNX2STA程序运行成功，如下图所示。
完成之后在STA文件夹内也会生成相应的wuhn0269.STA这个文件。
有的项目处理中，还需要一些其他的测站文件。
创建FIX文件——选择处理过程中的参考站。在"Campaign>Edit station files>Station selection lists"
中，如果选择之前在STA目录下的参考系文件IGS_00.CRD，也就意味着列表中包含了IGS 的参考站。
创建PLD文件——NUVEL模型中的构造板块分配。在"Campaign>Edit station files>Tectonic plate assignment"中可以进行操作。
利用"Campaign>Edit station files>Abbrevation table"可以来自定义处理过程中的测站名成为表单。
有时还需要建立海洋潮汐负荷等文件，这里不做详细讨论。
至此，关于Bernese开始数据处理前的文件准备工作完毕。
Bernese数据处理实例
本文将对Bernese进行非差和双差处理流程进行介绍和总结。
一、基本概述
操作系统：Windows 8
软件版本：Bernese GPS Software 5.0
中国境内选取10个IGS跟踪站：bjfs,chan,guao,kunm,lhaz,shao,wuhn,xian,tnml,twtf
数据日期：2008年8月8日，对应的年积日为221，GPS周为1491+5。
二、数据准备
到ftp://https://www.doczj.com/doc/0d16086320.html,/pub/gps/data/daily/2008/221/08o下载以上十个跟踪站的RINEX格式原始数据文件：bjfs2210.08o，chan2210.08o，guao2210.08o，kunm2210.08o，lhaz2210.08o，shao2210.08o，wuhn2210.08o，xian2210.08o，tnml2210.08o，twtf2210.08o。到ftp://https://www.doczj.com/doc/0d16086320.html,/pub/gps/products/1491/下载对应当天的igs发布的精密星历文件、精密卫星钟差文件，以及对应该周的地球自转参数文件：igs14915.sp3、igs14915.clk、igs14917.erp（注：IGS格式的地球自转参数文件是以周为单位发布的，因此文件名的最后一位为7）。之后修改igs14917.erp文件的后缀为Bernese软件能识别的igs14917.iep格式。到ftp://ftp.unibe.ch/aiub/CODE/2008/下载对应当天的电离层文件、对应该月的两个DCB 文件：COD14915.ION、P1C10808.DCB和P1P20808.DCB。
三、建立项目
在软件界面以此点选Menu>Campaign>Edit list of campaigns，添加项目Olympic作为此次处理的项目名称，之后点击Save保存。
点选Menu>Campaign>Select active campaign，在弹出的窗口中选择刚才新建的Olympic 项目为当前项目。
此时点OK之后会提示缺少处理所需的时段文件，先忽略它，因为马上设置时段就行了。点选Menu>Configure>Set session/compute date,弹出设置时段窗口，在这里将处理时段设定为2008年8月8日，点击Compute，会将日期自动计算为其他几种常见格式。点击
OK，此时会提示找不到SESSION文件，忽略它，马上生成项目子目录后就会生成默认的SESSION文件了。
点选Menu>Campaign>Create new campaign，点击Run，就会在Bernese软件目录下的GPSDATA文件下生成一个名为Olympic的项目文件夹，文件夹内会有一些子目录，这些子目录目前都是空的，除了之前提到过在STA文件夹下自动生成的SESSION文件。
至此，项目创建完成。
三、数据拷贝至项目下
将之前下载的10个RINEX格式的IGS跟踪站全天观测文件拷贝到Olympic目录的ORX 和RAW目录下，将精密星历文件igs14915.sp3、精密卫星钟差文件igs14915.clk、地球自转参数文件igs14917.iep，以及两个DCB文件P1C10808.DCB、P1P20808.DCB共五个文件一起放入ORB目录下。
四、创建和修改测站信息文件
点选Menu>RINEX>RINEX utilities>Extract station information，在弹出的窗口中，INPUT FILES一栏中选择那十个原始观测文件；RESULT FILES一栏，这里把输出的测站信息文件命名为08_221.STA。点击Run，就会从原始观测文件的头文件中提取测站名称、接收机和天线相关的信息，存储在Olympic\STA目录下的08_221.STA文件中。
之后找到08_221.STA文件，用记事本打开，修改TYPE 001: RENAMING OF STATIONS 下的内容，具体做法是将TYPE 002: STATION INFORMATION下的STATION NAME、FLG、FROM和TO内容不做修改拷贝上去，之后的其他内容留空。如图所示。编辑完之后
保存关闭。
点选Campaign>Edit station files>Station information，选择打开08_221.STA文件，在Old station name一列添加“*+对应原来的名字”，如图所示。
之后点击Next，在这里需要注意的是，要正确选择处理时需用到的天线相位中心改正文件，这里由于采用的都是IGS跟踪站的数据，选择PHAS_IGS.REL文件，否则后面会提示天线类型不支持。之后点击Save进行保存。
至此，测站信息文件的创建和修改完毕。
五、BPE（Bernese Processing Engine）批处理数据准备
将精密卫星钟差文件igs14915.clk拷贝至Olympic\OUT目录下，电离层文件COD14915.ION拷贝至Olympic\ATM目录下。
从目录BERN50\GPS\DOC中拷贝EXAMPLE.CRD、EXAMPLE.BLQ、EXAMPLE.PLD、EXAMPLE.VEL至Olympic\STA目录下，并将文件名分别改成08_221.CRD、08_221.BLQ、08_221.PLD、08_221.VEL。
六、编辑批处理控制文件PCF（Processing Control File）
点选Menu>BPE>Edit process control file(PCF),这里选择PPP.PCF（精密单点定位）。
