疲劳试验列表 ISO 12108 金属材料疲劳试验疲劳裂纹扩展方法… ISO 12107 金属材料疲劳试验统计方案和数据分析方法… ISO 1352 钢扭应力疲劳试验方法… ISO 1143 金属旋转弯曲疲劳试验方法… GB/T6398 金属材料疲劳裂纹扩展速率试验方法… ASTM E2207-02 薄壁管应变控制轴向扭转疲劳试验方法… ASTM E1949-03 粘贴金属电阻应变片室温疲劳寿命试验方法… ASTM E796-94 金属箔延性试验方法… ASTM E739-91 线性或线性化应力-寿命（S-N）和应变-寿命（e-N）… ASTM E647-05 疲劳裂纹扩展速率试验方法… ASTM E606-04 应变控制疲劳试验方法… ASTM E468-90 金属材料恒幅疲劳试验结果表示方法… ASTM E466-96 金属材料力控制恒幅轴向疲劳试验方法… ISO 12106 金属材料–疲劳试验–轴向应变控制方法… ISO 1099 金属材料–疲劳试验–轴向力控制方法… GB/T3075 金属轴向疲劳试验方法… GB/T4337 金属旋转弯曲疲劳试验方法… GB/T7733 金属旋转弯曲腐蚀疲劳试验方法… GB/T12443 金属扭应力疲劳试验方法… GB/T2107 金属高温旋转弯曲疲劳试验方法… 疲劳试验列表 GB/T15248 金属材料轴向等幅低循环疲劳试验方法… GB/T10622 金属材料滚动接触疲劳试验方法… ISO 12108 金属材料疲劳试验疲劳裂纹扩展方法 标准英文名称 Metallic materials – Fatigue testing – Fatigue crack growth method 标准编号 ISO 12108 实施年份 2002 标准中文名称 金属材料疲劳试验疲劳裂纹扩展方法 适用范围 适用于金属材料疲劳裂纹扩展速率和疲劳裂纹扩展门槛值的测定。应用于材料检验，失效分析，质量控制，选材及新金属材料研发等方面。
案例上海市高级人民法院审理的"中国技术进出口总公司诉瑞士工业资源公司"案 原告中国技术进出口总公司（以下简称中技公司）受浙江省温州市金属材料公司的委托，于1984年12月28日与美国旭日公司签订了一份购买9000吨钢材的合同。之后，旭日公司因无力履约，请求中技公司同意将卖方变更为瑞士工业资源公司（以下简称瑞士资源公司）。瑞士资源公司于1985年3月14日向中技公司发出电传："货物已在装船港备妥待运"，"装船日期为1985年3月31日"，并要求中技公司"将信用证开给挪威信贷银行（在卢森堡），以瑞士工业资源公司为受益人"。同年3月26日，瑞士资源公司又向原告发出电传："所供钢材可能由我们的意大利生产厂或西班牙生产厂交货"，并告知了钢材的价格、交货日期等。1985年4月1日，瑞士资源公司的法定代表人考赫授权旭日开发公司董事长孙道隆，由其代表瑞士资源公司与中技公司在原合同的基础上签订了《合同修改协议书》，约定将钢材的数量由原定的9000吨增至9180吨，价款为229.5万美元不变，瑞士资源公司应在接到信用证后两周内装船待运。 1985年4月19日，中技公司通知中国银行上海分行开出了以瑞士资源公司为受益人、金额为229.5万美元的不可撤销的信用证。信用证载明：钢材"从意大利拉斯佩扎装运至温州，最迟期限为1985年5月5日，不允许分批装运，不允许转船运输"，"受益人必须保证所发的每件货物都与合同中的约定完全一致。"随后，瑞士资源公司将全套单据通过银行提交中技公司。提单签发日期为1985年5月4日，载明装运人为瑞士资源公司，并由其在提单上背书。由瑞士资源公司开具的销货发票载明，钢材数量为9161吨，货款为2290250美元。同年6月1日，中国银行上海分行将上述货款汇付瑞士资源公司。此后，原告因未收到上述钢材，从1985年7月起连续十余次以电传、函件向瑞士资源公司催询和交涉。但瑞士资源公司拒不答复，或以种种托词进行搪塞。经原告一再催促，瑞士资源公司才于9月5日回电称："中国港口拥挤，船舶将改变航线"，"最迟抵达日期预计为1985年10月20日。"届时，原告仍未收到钢材，遂去电指责被告（瑞士资源公司）的欺诈行为，并声言要"将此事公诸于众"。被告于同年10月30日致电原告，全盘推卸自己作为合同卖方和货款受益人的责任。为此，原告遂于1986年3月24日向上海市中级人民法院提起诉讼，要求被告返还货款2290252美元，赔偿银行货款利息951032.66美元，经营损失2048033.16美元，其他费用（包括律师费、调查费、佣金费等）301928.39美元，合计5591244.21美元，并申请诉讼保全。 上海市中级人民法院受理案件后，准许了原告的诉讼保全措施，裁定冻结被告在中国银行上海分行的托收货款4408249美元，查封了上述托收项下的全套单据。后经审理查明，被告在意大利和西班牙既无钢厂，也无钢材；其向原告提交的意大利卡里奥托钢厂的钢材质量检验证书、重量证书和装箱单均系伪造的。以被告以托运人并经其背书的提单上载明的装运船"阿基罗拉"号，于1985年内并未在该提单所载明的装运港意大利拉斯佩扎停泊过，从而证明被告并未将钢材托运装船，所提交的提单也是伪造的。被告在答复原告催问的电函中所称"中国港口拥挤"和"船舶将改变航线"的情况也纯属虚构。因此，上海市中级人民法院依法作出判决：瑞士资源公司应偿还中技公司钢材货款2290250美元；并赔偿钢材货款的银行货款利息873784.58美元，经营损失1943588.25美元，国外公证和认证费、国内律师费29045.77美元，共计5136668.6美元。诉讼费13311美元，原告承担1082.18美元，被告承担12228.82美元。 瑞士资源公司不服一审判决，向上海市高级人民法院上诉称：双方签订的购销钢材合同中有仲裁条款，原审法院对本案无管辖权；原审法院裁定准许诉讼保全，冻结上诉人与本案无关的货款不当；上诉人被诉有欺诈行为并无事实依据；被上诉人在不同的法院对上诉人提出重复的诉讼不当；根据《中华人民共和国涉外经济合同法》的规定，禁止间接损失，
第五章疲劳裂纹扩展 §5.1 概述 前面介绍的内容为静载荷作用下的断裂准则。构件在交变应力作用下产生的破坏为疲劳破坏，疲劳破坏的应力远比静载应力低。 一、疲劳破坏的过程 1）裂纹成核阶段 交变应力→滑移→金属的挤出和挤入→形成微裂纹的核（一般出现于零件表面）。 2）微观裂纹扩展阶段 微裂纹沿滑移面扩展，这个面是与正应力轴成45°的剪应力作用面，是许 沿滑移带的裂纹，此阶段裂纹的扩展速率是缓慢的，一般为10-5mm每循环,裂纹尺寸＜0.05mm。 3）宏观裂纹扩展阶段 裂纹扩展方向与拉应力垂直，为单一裂纹扩展，裂纹尺寸从0.05mm扩展至临a，扩展速率为10-3mm每循环。 界尺寸 c 4）断裂阶段 a时，产生失稳而很快断裂。 当裂纹扩展至临界尺寸 c 工程上一般规定：①0.1mm～0.2mm裂纹为宏观裂纹；②0.2mm～0.5mm，深 0.15mm表面裂纹为宏观裂纹。 N）宏观裂纹扩展阶段对应的循环因数——裂纹扩展寿命。（ p N） 以前阶段对应的循环因数——裂纹形成寿命。（ i 二、高周疲劳和低周疲劳 高周疲劳：当构件所受的应力较低，疲劳裂纹在弹性区内扩展，裂纹的疲劳寿命较长。（应力疲劳） 低周疲劳：当构件所受的局部应力已超过屈服极限，形成较大的塑性区，裂纹在塑性区中扩展，裂纹的疲劳寿命较小。（应变疲劳） 工程中一般规定N ≤105为低周疲劳。 f 三、构件的疲劳设计
1、总寿命法 测定S－N曲线（S为交变应力，N为应力循环周次）。 经典的疲劳设计方法是循环应力范围（S－N）曲线法或塑性总应变法来描述导致疲劳破坏的总寿命。 在这些方法中通过控制应力幅或应变幅来获得初始无裂纹的实验室试样产生疲劳破坏所需的应力循环数和应变循环数。 N=N i +N p (N i 萌生寿命，N p 扩展寿命) 2、损伤容限法（疲劳设计的断裂力学方法） 容许构件在使用期内出现裂纹，但必须具有足够的裂纹亚临界扩展寿命，以保证在使用期内裂纹不会失稳扩展而导致构件破坏。 疲劳寿命定义为从某一裂纹尺寸扩展至临界尺寸的裂纹循环数。
金属疲劳、应力腐蚀试验及宏观断口分析 在足够大的交变应力作用下，由于金属构件外形突变或表面刻痕或内部缺陷等部位，都可能因较大的应力集中引发微观裂纹。分散的微观裂纹经过集结沟通将形成宏观裂纹。已形成的宏观裂纹逐渐缓慢地扩展，构件横截面逐步削弱，当达到一定限度时，构件会突然断裂。金属因交变应力引起的上述失效现象，称为金属的疲劳。静载下塑性性能很好的材料，当承受交变应力时，往往在应力低于屈服极限没有明显塑性变形的情况下，突然断裂。疲劳断口（见图1-1）明显地分为三个区域：裂纹源区、较为光滑的裂纹扩展区和较为粗糙的断裂区。裂纹形成后，交变应力使裂纹的两侧时而张开时而闭合，相互挤压反复研磨，光滑区就是这样形成的。载荷的间断和大小的变化，在光滑区留下多条裂纹前沿线。至于粗糙的断裂区，则是最后突然断裂形成的。统计数据表明，机械零件的失效，约有70%左右是疲劳引起的，而且造成的事故大多数是灾难性的。因此，通过实验研究金属材料抗疲劳的性能是有实际意义的。 图1-1 疲劳宏观断口 一﹑实验目的 1.了解测定材料疲劳极限的方法。 2.掌握金属材料拉拉疲劳测试的方法。 3.观察疲劳失效现象和断口特征。 4.掌握慢应变速率拉伸试验的方法。 二、实验设备 1.PLD-50KN-250NM 拉扭疲劳试验机。 2.游标卡尺。 3.试验材料S135钻杆钢。 4.PLT-10慢应变速率拉伸试验。 三﹑实验原理及方法 在交变应力的应力循环中，最小应力和最大应力的比值为应力比： max min σσ= r （1-1） 称为循环特征或应力比。在既定的r 下，若试样的最大应力为max 1σ，经历N 1次循环后，发生疲劳失效， 则N 1称为最大应力r 为时的max 1σ疲劳寿命（简称寿命） 。实验表明，在同一循环特征下，最大应力越大，则寿命越短；随着最大应力的降低，寿命迅速增加。表示最大应力max σ与寿命N 的关系曲线称为应力-寿命曲线或S-N 曲线。碳钢的S-N 曲线如图1-2所示。由图可见，当应力降到某一极限值r σ时，S-N 曲线趋 近于水平线。即应力不超过r σ时，寿命N 可无限增大。称为疲劳极限或持久极限。下标r 表示循环特征。 实验表明，黑色金属试样如经历107次循环仍未失效，则再增加循环次数一般也不会失效。故可把107 次循环下仍未失效的最大应力作为持久极限r σ。而把N 0=107称为循环基数。有色金属的S-N 曲线在N>5×108时往往仍未趋于水平，通常规定一个循环基数N 0，例如取N 0=108，把它对应的最大应力作为“条件”持久极限。
材料疲劳裂纹扩展研究综述 摘要:疲劳裂纹扩展行为是现代材料研究中重要的内容之一。论述了组织结构、环境温度、腐蚀条件以及载荷应力比、频率变化对材料疲劳裂纹扩展行为的影响。总结出疲劳裂纹扩展研究的常用方法和理论模型，并讨论了“塑性钝化模型”和“裂纹闭合效应”与实际观察结果存在的矛盾温度、载荷频率和应力比是影响材料疲劳裂纹扩展行为的主要因素。发展相关理论和方法，正确认识影响机理，科学预测疲劳裂纹扩展行为一直是人们追求的目标。指出了常用理论的不足，对新的研究方法进行了论述。 关键词: 温度; 载荷频率; 应力比; 理论; 方法; 疲劳裂纹扩展 1 前言 19世纪40年代随着断裂力学的兴起，人们对于材料疲劳寿命的研究重点逐渐由不考虑裂纹的传统疲劳转向了主要考察裂纹扩展的断裂疲劳。尽量准确地估算构件的剩余疲劳寿命是人们研究材料疲劳扩展行为的一个重要目的。然而，材料的疲劳裂纹扩展研究涉及了力学、材料、机械设计与加工工艺等诸多学科，材料、载荷条件、使用环境等诸多因素都对疲劳破坏有着显著的影响，这给研究工作带来了极大困难。正因为此，虽然对于疲劳的研究取得了大量有意义的研究成果，但仍有很多问题存在着争议，很多学者还在不断的研究和探讨，力求得到更加准确的解决疲劳裂纹扩展问题的方法和理论。 经过几十年的发展，人们已经认识到断裂力学是研究结构和构件疲劳裂纹扩展有力而现实的工具。现代断裂力学理论的成就和工程实际的迫切需要，促进了疲劳断裂研究的迅速发展。如Rice的疲劳裂纹扩展力学分析(1967年) ，Elber的裂纹闭合理论(1971年) ，Wheeler 等的超载迟滞模
型(1970年) ，Hudak等关于裂纹扩展速率标准的测试方法，Sadananda和Vasudevan ( 1998年)的两参数理论等都取得了一定成果。本文将对其研究中存在问题、常用方法和理论模型、以及温度、载荷频率和应力比对疲劳裂纹扩展影响的研究成果和新近发展起来的相关理论进行介绍。 2 疲劳裂纹扩展研究现存问题 如今，人们在分析材料裂纹扩展问题时最常用到的是“塑性钝化模型”和裂纹尖端因“反向塑性区”等原因导致的“裂纹闭合效应”理论。而它们是否正确，却一直在人们的验证和争论之中。 根据现有的研究结果，有学者提出，若按照“塑性钝化模型”理论，强度高的材料应具有较低的裂纹扩展速率，但实验结果却不能证实这一预测。另外，该“模型”认为的“裂纹尖端的钝化是在拉应力达到最大值时完成的”这一观点在理论上不妥，也与实测结果不符。观察结果表明，裂纹尖端钝化是一个渐进的过程，钝化半径与外载荷大小成正比。 而疲劳裂纹在扩展过程中的“裂纹闭合效应”在什么情况下存在，能否对材料的裂纹扩展速率产生重要影响，考虑“裂纹闭合”的实验室数据能否用于工程中等问题也一直在人们的争论之中。由于“裂纹闭合效应”理论推出的结论是:“对载荷比的依赖性不是材料的内在行为，而是源于裂纹表面提前闭合后应力强度因子幅(△K) 的变化”，所以早在1984年S.Suresh等人就指出[1]，“裂纹闭合”不是一个力学参数，它受构件形状、载荷、环境和裂纹长度等因素的影响。因此，除非在实际使用过程中测量构件的裂纹闭合情况，否则在实验室里做出来的试验结果不能用来预测构件中的裂纹扩展速率。1970年，Ritchie研究钢中裂纹扩展的近门槛值时发现:在真空环境下，应力比R对门槛值几乎没有影响，首度质疑了裂纹闭合的存在性和所起的作用。在前人研究的基础上，美国海军实验室的
齿轮疲劳点蚀的特征及相应案例分析 1 疲劳点蚀的定义及特征 点蚀又称接触疲劳磨损，是润滑良好的闭式传动的常见失效形式之一。齿轮在啮合过程中，相互接触的齿面受到周期性变化的接触应力的作用。若齿面接触应力超出材料的接触疲劳极限时，在载荷的多次重复作用下，齿面会产生细微的疲劳裂纹；封闭在裂纹中的润滑油的挤压作用使裂纹扩大，最后导致表层小片状剥落而形成麻点，这种疲劳磨损现象，齿轮传动中称为点蚀。节线靠近齿根的部位最先产生点蚀。润滑油的粘度对点蚀的扩展影响很大，点蚀将影响传动的平稳性并产生冲击、振动和噪音，引起传动失效。 点蚀又分为收敛性点蚀和扩展性点蚀。收敛性点蚀指新齿轮在短期工作后出现点蚀痕迹，继续工作后不再发展或反而消失的点蚀现象。收敛性点蚀只发生在软齿面上，一般对齿轮工作影响不大。扩展性点蚀指随着工作时间的延长而继续扩展的点蚀现象，常在软齿面轮齿经跑合后，接触应力高于接触疲劳极限时发生。硬齿面齿轮由于材料的脆性，凹坑边缘不易被碾平，而是继续碎裂成为大凹坑，所以只发生扩展性点蚀。严重的扩展性点蚀能使齿轮在很短的时间内报废[1]。 2 疲劳点蚀的实例 某重型车辆侧减速器主动齿轮发生了早期失效，失效齿轮与行星转向机相连，将全车动力传递到行动部分，是全车受载最大的齿轮，始终在大载荷、高转速、多冲击的复杂苛刻环境下工作。齿设计上采用整编为齿轮，传动比为5.9，润滑方式为油池飞溅润滑。实效齿轮材料为18Cr2Ni4W A钢。采用渗碳+淬火+低温回火热处理工艺。 失效齿轮发生严重的接触疲劳失效，使用寿命未达到规定时间。采用断口分析、金相分析、硬度测试及有限元接触应力分析等方法对齿轮进行失效分析，查找该齿轮实效的原因（由于篇幅有限以及结合自身知识面，仅列举出端口分析和金相分析两项结果）。 2.1 断口分析 通过对失效齿轮宏观观察发现．在啮合受力齿面的节线附近靠近齿根一侧，沿齿宽方向分布许多
w w w .b z x z w .c o m J 33 JB/T 6044－1992 焊接接头疲劳裂纹扩展速率 侧槽试验方法 1992-05-05 发布 1993-07-01 实施 中华人民共和国机械电子工业部 发 布
w w w .b z x z w .c o m 1 1 主题内容与适用范围 本标准规定了测定焊接接头疲劳裂纹扩展速率的侧槽试验方法。 本标准适用于室温（15~35℃）及大气环境下测定金属材料熔化焊焊接接头（母材、焊缝金属及热影响区）大于10–5 mm/周的恒幅循环载荷下的侧槽试样的疲劳裂纹扩展速率。在非室温、非大气环境下的焊接接头侧槽试样的疲劳裂纹扩展速率试验，亦可参照本方法。2 引用标准 GB 9447 焊接接头疲劳裂纹扩展速率试验方法3 术语及代号3. 1 侧槽沿试样裂纹扩展方向开的槽，侧槽分为通槽和半通槽。 3. 2 通槽贯通整个试样几何中心线的侧槽。因为它对裂纹扩展的约束是两个方向，也可称为二维槽。3. 3 半通槽未贯通的侧槽。因为它对裂纹扩展的约束是三个方向，也可称为三维槽。 3. 4 槽长W n 。始于施力点中心线，沿裂纹扩展方向的槽长。对于通槽试样槽长W n 。应与试样宽度W 相等。 3. 5 槽宽E n 。 垂直侧槽轴向的试样表面的槽口宽度。3. 6 槽深H n 。 试样表面到侧槽槽底的深度。3. 7 侧槽弧度R n 。 试样侧槽根部圆弧半径。4 试件与试样4. 1 试件的制备 4. 1. 1 在用于焊接材料的选择和评定焊接工艺时，试样制备的原始条件必须有可比性。 4. 1. 2 在用于估算焊接结构寿命时，试件必须从真实构件上截取，如果需要用焊接试件代替，应保持试件和构件的材料、焊接工艺条件、轧制方向条件一致。4. 2 试样 4. 2. 1 裂纹扩展速率d a /d N 标准CT （紧凑拉伸）侧槽试样如图1。它是为测定焊缝金属裂纹扩展速率的一种通槽试样；如果测热影响区或接头的其他部位的d a /d N 时，试样的侧槽应开在所测的相应部位。机械电子工业部 1992-05-05 批准 中华人民共和国机械行业标准 焊接接头疲劳裂纹扩展速率 侧槽试验方法 JB/T 6044－1992 1993-07-01 实施
金属材料扭矩控制疲劳试验 1 范围 本标准规定了金属试样在给定扭矩、恒定幅值、名义上受弹性应力、不引起应力集中条件下的疲劳试验。试验通常在室温（10℃~35℃）大气条件下进行，沿试样的纵轴加载。 本标准适用于圆形截面试样及圆管截面试样的切取、制备和试验。不包括构件及其他特殊类型的试验。同样也不包括恒幅角位移控制的低周扭转疲劳试验，其失效周次通常只有几千次。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 ISO 554：1976 标准大气环境条件和试验的说明（Standard atmospheres for conditioning and/or testing - Specifications） 3 术语和定义 下列术语和定义适用于本文件。 4 最大应力 maximum stress τmax 在应力循环中剪切应力的最大代数值（见图1）。 5 最小应力 minimum stress τmin 在应力循环中剪切应力的最小代数值（见图1）。 6 平均应力 mean stress τm 剪切应力的静态分量（见图1）。 注：最大剪切应力与最小剪切应力代数和的一半，见公式（1）： (1) 7 应力幅值stress amplitude τa 剪切应力的动态分量（见图1）。 注：最大剪切应力与最小剪切应力代数差的一半，见公式（2）： (2)
说明： X轴—时间； Y轴—应力； 1— 1个应力循环。 图1 疲劳应力循环 8 循环周次 number of cycles N 试验任意阶段的循环次数。 9 应力比 stress ratio R 在同一循环周次中最小剪切应力与最大剪切应力的代数比值。 注：可以表达为： (3) 10 应力范围stress range 最大剪切应力与最小剪切应力之间范围。 注：可以表达为： (4) 11 失效疲劳寿命 fatigue life at failure
常用的金属材料疲劳极限试验方法 疲劳试验可以预测材料或构件在交变载荷作用下的疲劳强度，一般该类试验周期较长，所需设备比较复杂，但是由于一般的力学试验如静力拉伸、硬度和冲击试验，都不能够提供材料在反复交变载荷作用下的性能，因此对于重要的零构件进行疲劳试验是必须的。 MTS 810 金属材料疲劳试验的一些常用试验方法通常包括单点疲劳试验法、升降法、高频振动试验法、超声疲劳试验法、红外热像技术疲劳试验方法等。 单点疲劳试验法
适用于金属材料构件在室温、高温或腐蚀空气中旋转弯曲载荷条件下服役的情况。该种方法在试样数量受限制的情况下，可近似测定疲劳曲线并粗略估计疲劳极限。试验所需的疲劳试验机一般为弯曲疲劳试验机和拉压试验机。 升降法疲劳试验 升降法疲劳试验是获得金属材料或结构疲劳极限的一种比较常用而又精确的方法，在常规疲劳试验方法测定疲劳强度的基础上或在指定寿命的材料或结构的疲劳强度无法通过试验直接测定的情况下，一般采用升降法疲劳试验间接测定疲劳强度。 主要用于测定中、长寿命区材料或结构疲劳强度的随机特性。所需试验机一般为拉压疲劳试验机。 高频振动疲劳试验法 常规疲劳试验中交变载荷的频率一般低于200Hz，无法精确测得一些零件在高频环境状态下的疲劳损伤。高频振动试验利用试验器材产生含有循环载荷频率为1000Hz左右特性的交变惯性力作用于疲劳试样上，可以满足在高频、低幅、高循环环境条件下服役金属材料的疲劳性能研究。
高频振动试验主要用于军民机械工程的需要。试验装置通常包括：控制仪、电荷适配器、功率放大器、加速度计、振动台等。 超声法疲劳试验 超声法疲劳试验是一种加速共振式的疲劳试验方法，其测试频率（20kHz）远远超过常规疲劳测试频率（小于200Hz）。超声疲劳试验可以在不同载荷特征、不同环境和温度等条件下进行，为疲劳研究提供了一个很好的手段。嘉峪检测网提醒超声疲劳试验一般用于超高周疲劳试验，主要针对10^9以上周次疲劳试验。高周疲劳时，材料宏观上主要表现为弹性的，所以在损伤本构关系中采用应力、应变等参量的弹性关系处理，而不涉及微塑性。 红外热像技术疲劳试验方法 为缩短试验时间、减少试验成本，能量方法成为疲劳试验研究的重要方法之一。金属材料的疲劳是一个耗散能量的过程，而温度变化则是研究疲劳过程能量耗散极为重要的参量。 红外热像技术是一种波长转换技术，即将目标的热辐射转换为可见光的技术，利用目标自身各部分热辐射的差异获取二维可视图像，用计
金属疲劳试验主讲教师:
一、实验目的 1. 了解疲劳试验的基本原理。 2. 掌握疲劳极限、S-N曲线的测试方 法。
二、实验原理 1．疲劳抗力指标的意义 目前评定金属材料疲劳性能的基本方法就是通过试验测定其S-N曲线(疲劳曲线)，即建立 最大应力σ max 或应力振幅σ α 与其相应的断裂 循环周次N之间的关系曲线。不同金属材料的S-N曲线形状是不同的，大致可以分为两类，如图1所示。其中一类曲线从某应力水平以下开始出现明显的水平部分，如图1(a)所示。这表明当所加交变应力降低到这个水平数值时，试样可承受无限次应力循环而不断裂。
这表明当所加交变应力降低到这个水平数值时，试样可承受无限次应力循环而不断裂。因此将水平部分所对应的应力称之为金属的疲劳极限，用符号σ R 表示(R为最小应力与最大应力之比，称为应力比)。若试验在对称循环应力(即R=-1)下进行，则其疲劳 极限以σ -1表示。中低强度结构钢、铸铁等材料的S- N曲线属于这一类。对这一类材料在测试其疲劳极限时，不可能做到无限次应力循环，而试验表明，这类材料在交变应力作用下，如果应力循环达到107周次不断裂，则表明它可承受无限次应力循环也不会断裂，所以对这类材料常用107周次作为测定疲劳极限的基数。另一类疲劳曲线没有水平部分，其特点是随应力降低，循环周次N不断增大，但不存在无限寿命。如图1(b)所示。在这种情况下，常根据实际需要定出一定循环周次(108或5×107…)下所对应的应力作为金属材料的“条件疲劳极限”，用符号σ R(N) 表示。
2．S-N 曲线的测定 (1) 条件疲劳极限的测定 测试条件疲劳极限采用升降法，试件取13根以上。每级应力增量取预计疲劳极限的5％以内。第一根试件的试验应力水平略高于预计疲劳极限。根据上根试件的试验结果，是失效还是通过（即达到循环基数不破坏）来决定下根试件应力增量是减还是增，失效则减，通过则增。直到全部试件做完。第一次出现相反结果（失效和通过，或通过和失效）以前的试验数据，如在以后试验数据波动范围之外，则予以舍弃；否则，作为有效数据，连同其他数据加以利用，按下列公式计算疲劳极限： ()11n R N i i i v m σσ==∑ 1
一. 《金属材料疲劳裂纹扩展速率实验》 实验指导书 飞机结构强度实验室 2007年3月

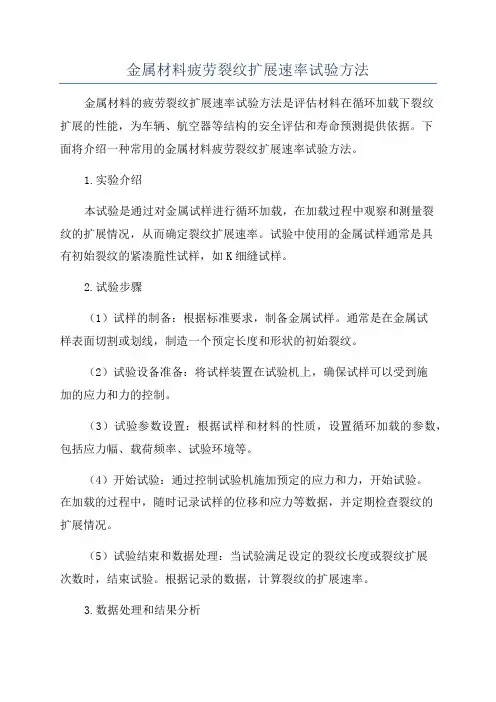

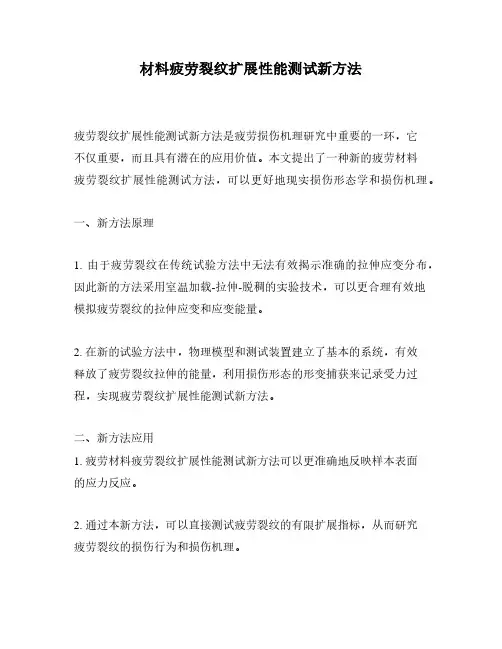

金属材料疲劳裂纹扩展速率实验 1 试验目的 1．了解疲劳裂纹扩展试验的基本原理 2．掌握金属材料疲劳裂纹扩展速率试验测定方法 3．掌握疲劳裂纹扩展试验测定装置的使用方法 4．掌握疲劳裂纹扩展数据处理方法 2 基本原理 结构在交变载荷的作用下，其使用寿命分为裂纹形成寿命和裂纹扩展寿命两部分。裂纹形成寿命为由微观缺陷发展到宏观可检裂纹所对应的寿命，裂纹扩展寿命则是由宏观可检裂纹扩展到临界裂纹而发生破坏这段区间的寿命，裂纹扩展由断裂力学方法确定。 2.1疲劳裂纹扩展速率 裂纹扩展速率dN da ，即交变载荷每循环一次所对应的裂纹扩展量，在疲劳裂纹扩展过程中，dN da 不断变化，每一瞬时的dN da 即为裂纹长度a 随交变载荷循环数N 变化的N a -曲线在该点的斜率。裂纹扩展速率dN da 受裂纹前缘的交变应力场的控制，主要是裂纹尖端的交变应力强度因子的范围K ?和交变载荷的应力比R 。线弹性断裂力学认为，在应力比不变的交变载荷的作用下，dN da 随K ?的变化关系在双对数坐标系上呈图1所示的形状。 Ⅰ Ⅱ Ⅲ log (?K ) ?K c ?K th log(d a /d N ) 图1 d d a N K -?曲线形状 K dN da ?-曲线分成三个阶段：低速扩展段I 、稳定扩展段II 和快速扩展段III ，阶段I 存在的垂直渐进线th K K ?=?称为裂纹扩展门槛值，当th K K ?
金属材料疲劳研究综述 摘要：人会疲劳，金属也会疲劳吗？早在100多年前，人们就发现了金属也是会疲劳的，并且发现了金属疲劳带给人们各个方面的危害，所以研究金属材料的疲劳是非常有必要的。本文主要讲述了国内外关于金属疲劳的研究进展，概述了金属产生疲劳的原因及影响因素，以及金属材料疲劳的试验方法。 关键词：金属材料疲劳裂纹疲劳寿命 一．引言 金属疲劳的概念，最早是由J．V．Poncelet 于1830 年在巴黎大学讲演时采用的。当时，“疲劳”一词被用来描述在周期拉压加载下材料强度的衰退。引述美国试验与材料协会( ASTM) 在“疲劳试验及数据统计分析之有关术语的标准定义”( EZ06-72) 中所作的定义: 在某点或某些点承受挠动应力，且在足够多的循环挠动作用之后形成裂纹或完全断裂时，材料中所发生的局部永久结构变化的发展过程，称为“疲劳”。金属疲劳是指材料、零构件在循环应力或循环应变作用下，在一处或几处逐渐产生局部永久性累积损伤，经一定循环次数后产生裂纹或突然发生完全断裂的过程。在材料结构受到多次重复变化的载荷作用后，应力值虽然始终没有超过材料的强度极限，甚至比弹性极限还低的情况下就可能发生破坏，这种在交变载荷重复作用下材料和结构的破坏现象，就叫做金属的疲劳破坏。据统计金属材料失效80%是由于疲劳引起的，且表现为突然断裂，无论材料为韧性材料还是塑性材料都表现为突然断裂，危害极大，所以研究金属的疲劳是
非常有必要的。 由于金属材料的疲劳一般难以发现，因此常常造成突然的事故。早在100多年以前，人们就发现了金属疲劳给各个方面带来的损害。由于但是条件的限制，还不能查明疲劳破坏的原因。在第二次世界大战期间，美国的5000艘货船共发生1000多次破坏事故，有238艘完全报废，其中大部分要归咎于金属的疲劳。2002 年 5 月，华航一架波音747-200 型客机在由台湾中正机场飞往香港机场途中空中解体，19 名机组人员及206名乘客全部遇难。调查发现，飞机后部的金属疲劳裂纹造成机体在空中解体，是导致此次空难的根本原因。直到出现了电子显微镜之后，人类在揭开金属疲劳秘密的道路上不断取得了新的成果，才开发出一些发现和消除金属疲劳的手段。 二．金属疲劳的有关进展 1839年巴黎大学教授在讲课中首先使用了“金属疲劳”的概念。1850一1860年德国工程师提出了应力-寿命图和疲劳极限的概念。1870一1890年间，Gerber研究了平均应力对疲劳寿命的影响。Goodman提出了考虑平均应力影响的简单理论。1920年Griffith发表了关于脆性材料断裂的理论和试验结果。发现玻璃的强度取决于所包含的微裂纹长度，Griffith理论的出现标志着断裂力学的开端。1945年Miner用公式表达出线性积累损伤理论。五十年代，力学理论上对提出应力强度因子K的概念。六十年代，Manson—Coffin公式概括了塑性应变幅值和疲劳寿命之间的关系。Paris在1963年提出疲劳裂纹扩展速率da／dN和应力强度因子幅值?k之间的关系。1974年，美
用现有疲劳试验数据确定疲劳裂纹扩展率 收录：《中国造船》 - 2003年,03期 作者：周驰 关键词：船舶 疲劳寿命的预报在船舶与海洋工程领域中相当重要,但其关键问题是要找到一种较科学的疲劳寿命预报方法.最近,本文第二作者提出了一种海洋结构物疲劳寿 命预报的统一方法.该方法是基于疲劳裂纹扩展理论而发展起来的,在其九个参 数模型的假设之下,能够较好地解释一些其它方法所不能解释的现象.采用该方 法的主要障碍在于需要确定疲劳裂纹扩展率.作者通过对不同的疲劳裂纹扩展率的比较研究,并推广McFvily模型后,提出了一个具有较宽适用范围的九个参数 疲劳裂纹扩展率模型(从门槛域一直到不稳定断裂域).本文的主要目的是解决如何根据一些现有的疲劳试验数据来确定这九个模型参数的问题.文中给出了通过实验数据确定裂纹扩展率模型中各个参数的方法,并进行了模型参数的灵敏度分析.通过对文献中一些试验数据的收集,给出了几种常用金属材料的裂纹扩展率 模型参数. Determination of Fatigue Crack Growth Rate Using Existing Data 正在加载... 确定疲劳裂纹扩展理论门槛值的方法 Methods of Determination of Fatigue Crack Growth Theoretical Threshold 疲劳裂纹扩展 疲劳裂纹扩展理论门槛值ΔKthT的方法,特别对利用疲劳裂纹扩展速率表达式、根据da/dN～ΔK试验数据外推确定ΔKthT的三种方法作了较为详细的介绍,并用四套试验数据进行评估,结果显示,如果所采用的表达式能够正确反映近
工程材料失效分析 姓名：丁静 学号：2
案例一乙烯裂解炉炉管破裂原因分析某石化公司化工一厂裂解车间CBL一Ⅲ型乙烯裂解炉于1998年9月投入运行，1 999年4月检查发现一根裂解炉管发生泄漏。为查明炉管泄漏原因，对失效炉管进行了综合分析。CBL一Ⅲ型乙烯裂解炉炉管工作温度为1050～llOO℃，材质化学成分（质量分数）为0.35~0.60%C;1.0%~2.0%Si;1.O%~1.50%Mn;33%~38%Ni;23%~28%Cr 及微量Nb.Ti.Zr等。宏观观察失效炉管表面可以看出，泄漏部位炉管内、外壁均有两个孔坑，两个孔坑在内、外表面相互对应，孔坑边缘金属略有凸起，呈火山口状。仔细观察发现，在内壁两个孔坑附近表面有一约3 mm xl mm凸棱，凸棱略高于附近炉管表面（图11-1、图11-2）。
化学成分分析结果表明，失效炉管化学成分符合厂家技术要求。金相检查结果表明，失效炉管显微组织基体为奥氏体，晶界分布有骨架状碳化物，晶内和晶界分布有一定数量的颗粒状碳化物（图11-3）。 能谱分析结果表明，这些颗粒状碳化物为Nb.Zr.Ti或Cr的
碳化物。晶界分布的骨架状碳化物系以铬为主的碳化物。首先，采用扫描电镜观察了泄漏部位炉管内、外表面的放大形貌，观察发现，所有孔坑均存在白亮色块状物。通常，不导电的非金属氧化物或金属氧化物在电子束作用下因积累电荷而呈白亮色。能谱分析结果表明，白亮色块状物含有很高的稀土铈。分析认为，白亮色块状物为稀土氧化物。在泄漏部位，分别在内壁凸棱和孔坑两处，垂直于内表面制备了炉管横截面金相试样。可以看出，不论是凸棱对应部位，还是炉管内、外表面两个孔坑之间，炉管横截面均分布有宏观深灰色金属夹杂物，夹杂物在内、外表面两个孔坑之间连续贯通（图11-4）。 在扫描电镜下进一步观察、分析结果表明，两个横截面深灰色区域同样是稀土铈的氧化物（图11-5）。采用微型拉伸试样，对失效炉管进行了1100℃短时高温拉伸试验，其结果如表11-1所示。可以看出，失效炉管1100℃高温短时拉伸性能低于厂家相关技术要求。
疲劳裂纹扩展
不锈钢304L的疲劳裂纹扩展模拟 Feifei Fan, Sergiy Kalnaus, Yanyao Jiang （美国内华达大学机械工程学院） 摘要：一个基于最近发展的疲劳方法的实验用来预测不锈钢304L的裂纹扩展。这种疲劳方法包括两个步骤：（1）材料的弹塑性有限元分析；（2）多轴疲劳标准在基于有限元分析的可输出的拉伸实验的裂纹萌生与扩展预测中的应用。这种有限元分析具有这样的特点：能够实现在先进循环塑性理论下扑捉材料在常幅加载条件下重要的循环塑性行为。这种疲劳方法是基于这样的理论:当累计疲劳损伤达到一个特定值时材料发生局部失效，而且这种理论同样适用于裂纹的萌生与扩展。所以，一组材料特性参数同时用来做裂纹的萌生与扩展预测，而所有的材料特性参数都是由平滑试样试验产生。这种疲劳方法适用于I型紧凑试样在不同应力比和两步高低加载顺序下等幅加载的裂纹扩展。结果显示，这种疲劳方法能够合理的模拟在试验上观察到的裂纹扩展行为，包括刻痕影响、应力比的影响和加载顺序的影响。另外，这种还方法能够模拟从刻痕到早期的裂纹扩展和疲劳全寿命，而且预测的结果和试验观察的结果吻合得很好。 关键词：累计损伤；疲劳裂纹扩展；疲劳标准 1 .简介 工程承压设备经常承受到循环加载，一般说来，疲劳过程有三个阶段组成：裂纹萌生和早期裂纹扩展、稳定裂纹扩展和最后的疲劳断裂。裂纹扩展速率dN da/通常被表示为重对数图尺在应力强度因素范围上的一个功能。在常幅加载下，不同应力比时稳定的裂纹扩展结果通常服从Paris公式和其修正公式。常幅疲劳加载下不同材料的行为不同。有些材料表现为应力比的影响：在相同应力比时，裂纹扩展速率曲线一致，但是，应力比增大时，裂纹扩展速率也增大。而其他金属材料没有表现出任何应力比的影响，而且在恒幅加载其裂纹扩展速率曲线在重对数图纸上重合。 在变幅加载条件下疲劳裂纹扩展行为作为另一个课题已经研究了若干年了。过载和变幅加载的应用对疲劳裂纹扩展研究产生了重大的影响。对于大多数金属材料而言，上述加载方法的应用导致疲劳裂纹扩展速率减慢。基于线弹性断裂力学的理论，这种过渡行为经常使用应力强度因子和通过引入在稳定裂纹扩展状态下的Paris公式的修
金属材料疲劳研究综 述
金属材料疲劳研究综述 摘要：人会疲劳，金属也会疲劳吗？早在100多年前，人们就发现了金属也是会疲劳的，并且发现了金属疲劳带给人们各个方面的危害，所以研究金属材料的疲劳是非常有必要的。本文主要讲述了国内外关于金属疲劳的研究进展，概述了金属产生疲劳的原因及影响因素，以及金属材料疲劳的试验方法。 关键词：金属材料疲劳裂纹疲劳寿命 一．引言 金属疲劳的概念，最早是由 J． V． Poncelet 于 1830 年在巴黎大学讲演时采用的。当时，“疲劳”一词被用来描述在周期拉压加载下材料强度的衰退。引述美国试验与材料协会( ASTM) 在“疲劳试验及数据统计分析之有关术语的标准定义”( EZ06-72) 中所作的定义: 在某点或某些点承受挠动应力，且在足够多的循环挠动作用之后形成裂纹或完全断裂时，材料中所发生的局部永久结构变化的发展过程，称为“疲劳”。金属疲劳是指材料、零构件在循环应力或循环应变作用下，在一处或几处逐渐产生局部永久性累积损伤，经一定循环次数后产生裂纹或突然发生完全断裂的过程。在材料结构受到多次重复变化的载荷作用后，应力值虽然始终没有超过材料的强度极限，甚至比弹性极限还低的情况下就可能发生破坏，这种在交变载荷重复作用下材料和结构的破坏现象，就叫做金属的疲劳破坏。据统计金属材料失效80%是由于疲劳引起的，且表现为突然断裂，无论材
料为韧性材料还是塑性材料都表现为突然断裂，危害极大，所以研究金属的疲劳是非常有必要的。 由于金属材料的疲劳一般难以发现，因此常常造成突然的事故。早在100多年以前，人们就发现了金属疲劳给各个方面带来的损害。由于但是条件的限制，还不能查明疲劳破坏的原因。在第二次世界大战期间，美国的5000艘货船共发生1000多次破坏事故，有238艘完全报废，其中大部分要归咎于金属的疲劳。2002 年 5 月，华航一架波音747-200 型客机在由台湾中正机场飞往香港机场途中空中解体，19 名机组人员及 206名乘客全部遇难。调查发现，飞机后部的金属疲劳裂纹造成机体在空中解体，是导致此次空难的根本原因。直到出现了电子显微镜之后，人类在揭开金属疲劳秘密的道路上不断取得了新的成果，才开发出一些发现和消除金属疲劳的手段。 二．金属疲劳的有关进展 1839年巴黎大学教授在讲课中首先使用了“金属疲劳”的概念。1850一1860年德国工程师提出了应力-寿命图和疲劳极限的概念。1870一1890年间，Gerber研究了平均应力对疲劳寿命的影响。Goodman提出了考虑平均应力影响的简单理论。1920年Griffith发表了关于脆性材料断裂的理论和试验结果。发现玻璃的强度取决于所包含的微裂纹长度，Griffith理论的出现标志着断裂力学的开端。1945年Miner用公式表达出线性积累损伤理论。五十年代，力学理论上对提出应力强度因子K的概念。六十年代，Manson—Coffin公
案例分析 一、教学设计思路 金属材料是与我们的生活密切联系的教学内容，本课题围绕学生熟悉的生活用品开展学习，通过学生分组实验、讨论、归纳总结得出金属的一些共同的物理性质和各自的特性，通过阅读课文了解常见金属与合金的主要成分性能和用途，让学生体会到化学就在我们的生活中，增强学生发现生活、感受生活的意识，从而实现“教学生活化”的教学理念。教学过程围绕课程目标的三个维度（知识与技能、过程与方法、情感态度与价值观），注意培养学生从化学视角观察生活的习惯，教会学会将化学知识应用于生活实践的方法，使他们能对化学有关的生活问题做出合理的解释，感受学习化学的乐趣，体会学习化学的价值。 二、教案 课题1 金属材料 教学目标 知识技能：使学生了解金属的物理性质，了解常见合金的成分性能和用途。 能力培养：通过情景设置，使学生具有较强的问题意识，能够发现和提出有探究价值的化学问题。通过学生动手实验，培养学生的实验能力和分析问题的能力。 科学品质：通过实验激发学生学习化学的兴趣，培养学生实事求是的科学态度。培养学生将化学知识应用于生活实践的意识，能够对与化学有关的社会问题和生活问题做出合理的解释。
科学方法：指导学生用实验的方法认识事物的性质，培养学生科学的认知方法。 美育渗透：从生活中的金属制品，感受其丰富多彩的形状、颜色美。重点 1、金属材料的物理性质 2、物质性质与用途的关系 难点 1、培养学生运用探究方法得出相关结论的能力 2、提高学生综合分析问题的能力 教学方法 采用实验探究法：按照问题—实验—观察—分析—结论的程序实行探究式讨论教学。 仪器、药品 铁片、铜片、铝片、干电池、小灯泡、导线、酒精灯、火柴、砂纸、黄铜、铜，与钛有关的资料和新型的合金的资料。 教师活动学生活动设计意图引导学生通过看录相、上网查资料等了解人类发现金属、认识金属、使用金属的历史，利用学生的生活背景，让学生说出日常生活中接触到的金属制品。在教师指导下观看录像、有目的的查阅资料，展示他们收集到的金属制品，如：铜钱、硬币、纪念章等。设置背景，让学生从生活走进化学，突出化学与社会的密切联系。让学生分组实验，实验过程中指导学生观察实验现象。学生分别取出铁丝、铜丝、铝丝。①观察它们的
金属热处理缺陷分析及 案例 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
<<金属热处理缺陷分析及案例>>试题 一、填空题 1、热处理缺陷产生的原因是多方面的，概括起来可分为热处理前、热处理中、热处理后三个方面的原因。 2、热处理缺陷分析方法有：断口分析、化学分析、金相检验、力学性能试验、验证试验、综合分析。 3、断裂可分为两种类型：脆性断裂和韧性断裂。 4、金属断裂的理论研究表明：任何应力状态都可以用切应力和正应力表示，这两种应力对变形和断裂起着不同的作用，只有切应力才可以引起金属发生塑性变形，而正应力只影响断裂的发展过程。 5、热处理变形常用的校正方法可分为机械校正法和热处理校正法。 6、热应力是指由表层与心部的温度差引起的胀缩不均匀而产生的内应力。 7、工程上常用的表面淬火方法主要有高频感应加热淬火和火焰淬火两种。 8、热处理中质量控制的关键是控制加热质量和冷却质量。 9、过热组织晶粒粗大的主要特征是奥氏体晶粒度在3级以下。 10、真空热处理常见缺陷有表面合金元素贫化、表面不光亮和氧化色、表面增碳或增氮、粘连、淬火硬度不足、表面晶粒长大。 11、低温回火温度范围是（150－250）℃，中温回火温度范围是（350－500）℃，高温回火温度范围是（500－6 50）℃。
12、工件的形状愈不对称，或冷却的不均匀性愈大，淬火后的变形也愈明显。 13、马氏体片越长，撞击能量越高，显微裂纹密度会越大，撞击应力会越大，显微裂纹的数目和长度也会增加。 14、合金元素通过对淬透性的影响，从而影响到淬裂倾向，一般来说，淬透性增加，淬裂性会增加。合金元素对M S的影响较大，一般来说，M S越低的钢，淬裂倾向越大。 15、一般来说，形状简单的工件，可采用上限加热温度，形状复杂、易淬裂的工件，则应采用下限加热温度。 16、对于低碳钢制工件，若正常加热温度淬火后内孔收缩，为了减小收缩，要降低淬火加热温度；对于中碳合金钢制的工件，若正常加热温度淬火后内孔胀大，为了减小孔腔的胀大，需降低淬火加热温度。 17、工件的热处理变形分为尺寸变化和形状畸变两种形式。 二、单项选择题 1、淬火裂纹通常分为 A 四种。 A、纵向裂纹、横向裂纹、网状裂纹、剥离裂纹 B、纵向裂纹、横向裂纹、剥离裂纹、显微裂纹 C、纵向裂纹、横向裂纹、网状裂纹、表面裂纹 D、纵向裂纹、横向裂纹、剥离裂纹、应力集中裂纹 2、第一类回火脆性通常发生在淬火马氏体于 B 回火温度区间，这类回火脆性在碳钢和合金钢中均会出现，它与回火后的冷却速度无关。 A、（200－300）℃ B、（200－400）℃
