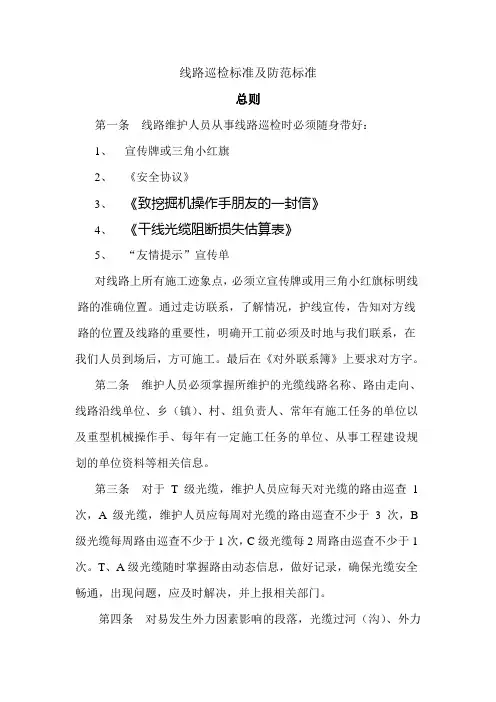

线路巡检标准及防范标准
总则
第一条线路维护人员从事线路巡检时必须随身带好：
1、宣传牌或三角小红旗
2、《安全协议》
3、《致挖掘机操作手朋友的一封信》
4、《干线光缆阻断损失估算表》
5、“友情提示”宣传单
对线路上所有施工迹象点，必须立宣传牌或用三角小红旗标明线路的准确位置。通过走访联系，了解情况，护线宣传，告知对方线路的位置及线路的重要性，明确开工前必须及时地与我们联系，在我们人员到场后，方可施工。最后在《对外联系簿》上要求对方字。
第二条维护人员必须掌握所维护的光缆线路名称、路由走向、线路沿线单位、乡（镇）、村、组负责人、常年有施工任务的单位以及重型机械操作手、每年有一定施工任务的单位、从事工程建设规划的单位资料等相关信息。
第三条对于T级光缆，维护人员应每天对光缆的路由巡查1次，A级光缆，维护人员应每周对光缆的路由巡查不少于3次，B 级光缆每周路由巡查不少于1次，C级光缆每2周路由巡查不少于1次。T、A级光缆随时掌握路由动态信息，做好记录，确保光缆安全畅通，出现问题，应及时解决，并上报相关部门。
第四条对易发生外力因素影响的段落，光缆过河（沟）、外力
施工工地、城乡结合部的桥涵、架空的特殊杆及光缆引上（下）等地段必须作为日常巡回重点，认真落实巡回，及时发现不安全隐患。汛期、雨季期间，对过河、过桥光缆线路进行特巡；重要通信保障期间，注意巡回干线光缆过路、过桥段落以及附近的外力施工现场、城乡结合部；在农耕、农田平整季节，加强巡回位于农田的光缆线路；在农作物播种、收割季节，关注干线光缆路由附近的稻草等集中堆放点；新年前后，加强巡回城乡结合部附近的光缆线路，做好防火、防盗工作。
第五条在巡回中应善于发现并消除各种隐患，如外力施工迹象、火烧、车撞等隐患。对暂时不危害光缆安全的段落，应仔细分析所巡查段落（特别是村镇结合部的线路路由）是否存在地下管线被盗、被垃圾烧坏及塌方的危害隐患。当发现有异常迹象时，应互相通报情况，并落实人员跟踪处理，采取有效防范措施。
第六条在巡回中必须掌握外力施工工地的施工情况，对原有停工工地，必须掌握复工时间、施工方案变更情况。对新发现的基建工地，应仔细分析机械挖（填）土、顶管、打桩等施工是否危害光缆安全，并掌握施工单位和负责人、联系人、施工方案、开工时间。
第七条交通不便特点的线路，每周至少安排1天为“特巡日”，“特巡日”对平时无法贴近的线路进行步巡，重点是加强沿线的宣传和杆路的检查。
第一章直埋、管道线路
第七条线路附近有电杆堆放
通过附近群众了解电杆所属哪家单位，然后进行走访联系。在不了解电杆所属单位单位时，应重点走访供电、广电、路灯及其他电信运行商，或者在电杆上张贴“友情提示”单。通过联系，了解施工动态，落实防护措施，严格执行安全间距，平行时为15米（包括拉线），交越时为5米。
第八条线路附近堆放红砖等建材时
线路附近堆放红砖等建材时，包线员首先应判断线路附近有新的建筑物，必须走访了解建设单位，了解建筑物的性质（如：加油站、厂房、危险品仓库等）及基础施工工艺（如：汽压桩、液压桩、开挖等），针对不同情况，落实防护措施。
（1）建房建筑红线和棚房（不包括农田保温棚）平行时与线路的安全间距1米，并不允许井字架及拉线打在线路上,建房基
础的开挖深度也必须引起注意，预防管道塌方及直埋光缆线
路的泥土流失，深度超过线路埋深时或土质为流沙型时，必
须要椿桩保护。
（2）建加油站必须与线路保持：市区15米平行间距，郊区30米平行间距。
（3）易燃、可燃的生产车间、库房必须保持35米的平行间距。
（4）易爆危险品库房、库存容量小于2吨，必须保持160米的间距，库存容量大于2吨，必须保持220米的间距。
（2）、（3）、（4）可要求对出示消防部门的批复，不然可向当地消防部门反映，制止施工。
第九条线路附近堆放角钢
通过附近群众了解角钢所属哪家单位，然后进行走访联系，如不了解角钢所属单位时，应重点走访供电、移动、联通等单位，或者在角钢上张贴“友情提示”单。了解是否在线路附近建铁塔，了解其施工工艺是分段安装还是逐根安装，安置时，拉线所打位置必须离线路两侧3米，高压电力铁塔的接地装置必须与线路有50米的平行间距。第十条线路附近堆放铸铁管
线路附近堆放铸铁管时，包线员首先应向附近群众了解铸铁管所属哪家单位，然后进行走访联系。如不了解铸铁管所属单位时，应重点走访自来水、煤气公司、热电厂等单位了解，或者在铸铁管上张贴“友情提示”单。要了解铸铁管施工是机械开挖、人工开挖还是微控顶管、机械顶管？机械开挖、微控顶管、机械顶管时（除高压热力管、石油管外）必须在线路两侧3米外。人工开挖自来水管：平行间距保证在φ＜30CM，0.5米；φ30--50CM，1米；φ＞50CM，1.5米，交越保证在0.5米以上间距。高压石油管、天燃气管保证10米的平行间距及0.5米的交越间距。热力管保证1米的平行间距和0.5米的交越间距。高压热力管保证5米的平行间距和0.8米的交越间距。同时，针对管沟的开挖深度和土质情况进行防护，如深度超出线路埋深，开挖时需要打椿桩进行保护，土质为流沙型时开挖需要打椿桩进行保护。交越点必须人工开挖，开挖时必须监护人员到场做好保护措施后，
才可开挖。必须控制好交越点的施工进程，尽可能做到当天施工，当天恢复，线路暴露在外过夜，应安排人员进行看护，预防被盗笨重东西损坏。
第十一条线路附近水泥管
线路附近堆放水泥管时，包线员首先应向附近群众了解水泥管所属哪家单位，然后进行走访联系。如不了解水泥管所属单位时，应重点走访市政公司、市政养护处、污水处理厂等单位了解，或者在水泥管上张贴“友情提示”单。要了解水泥管施工是机械开挖还是人工开？如采用机械开挖时，应在线路两侧3米外，并注意开挖深度、土质类型作出相应的防护措施。如人工开挖时，应保证1米的平行间距，交越点必须人工开挖并保证0.5米的间距。
第十二条线路附近有推土机、挖掘机、顶管机
线路附近有推土机、挖掘机、顶管机应及时地向机械作业手进行宣传，并及时地将机械作业手的个人信息反馈到值班室登记，严禁在线路两侧3米内进行施工作业。如果当时机械手不在现场时，应将包线员名片、护线资料尽一切可能塞尽驾驶室内，并将“友情提示”张贴在驾驶室门上或挖臂上，让驾驶员见条后立即与我们联系。
推土机、挖掘机应考虑在线路上方进出对管道、直埋线路的影响，确实需要通过时应在线路上方敷设保护装置。
挖掘机取土的深度应引起维护人员的注意，要根据挖掘机挖掘的深度、土质的类型考虑附近管线是否会引起塌方现象，并作出相应的防护措施。
第十三条线路附近有新建筑物
线路附近有新建筑物时，应向业主进行护线线宣传，了解发展情况，如有重型机械设备在管道、直埋线路上经过，要对管道、直埋线路进行加固；如需要铺设水泥路面时，严禁在没有对线路进行保护加固时，压路机在线路上通过，并与对方签定今后我们维修时损坏路面只负责修复，不负责赔偿。
第十四条有运土车
维护人员在巡检中发现有运土车辆在线路附近进出时，应跟踪运土车辆，了解取土点的情况，并时刻掌握着取土点的发展进程，决不能在线路两侧3米范围内取土，在3米外如果挖得较深时，要求施工单位放坡，以防塌方。
第十五条初一、月半、清明时
农历初一、月半、清明时，老百姓有烧香烛的习惯，在这些节日的前期，维护人员应对进行认真的检查，重点是管道防火包封是否损坏，桥上人（手）孔盖板是否完好，以防香烛融化后滴入人（手）孔内烧坏光缆，桥坡管道下面的易燃垃圾也应及时清理，以防引起大火。第十六条立春时
立春时，各地都要进行大规模的植树活动，此时维护人员应多与绿化办规划办联系了解种植范围，提前作出防护措施，在市区、村镇、路旁、果树，植树与线路平行间距控制在0.75米，市外与线路平行间距控制在2米以外。如果进行景观绿化建设时，应及时地将人孔、标石升高，并在图上修改该段线路设备及线路埋深。
第十七条立冬时
立冬后，沿线群众动土的机会较多，此时应该注意开挖鱼塘、水井、坟墓、粪水池、积肥池、沼气池等一些动土点，各维护人员应主动与房建办、村建办联系了解情况，同时加强对沿线群众的宣传、走访，联系了解情况。特别对一些养殖业初具规模的地方，要了解其发展情况，然后进行有效预防，对上述动土点与线路平行距离控制在3米之外。
第二章架空线路
第十八线路附近有电杆堆放
通过附近群众了解电杆所属哪家单位，然后进行走访联系。在不了解电杆所属单位单位时，应重点走访供电、广电、路灯及其他电信运行商，或者在电杆上张贴“友情提示”单。通过联系，了解施工动态，落实防护措施，严格执行安全间距，其平行间距为地面杆高的4/3，如为电力杆其所架线条与我们最小净距：
第十九条线路附近堆放红砖等建材时
线路附近堆放红砖等建材时，包线员首先应判断线路附近有新的
建筑物，必须走访了解建设单位，了解建筑物的性质（如：加油站、厂房、危险品仓库等）及基础施工工艺（如：汽压桩、液压桩、开挖等），针对不同情况，落实防护措施。
（5）房屋建筑与线路最小水平净距2米，最小垂直净距屋脊1米，阳台2米。
（6）建房井字架搭建的位置必须与线路保持足够的安全距离，以防倒塌损坏线路，安全间距为井字架高度的4/3倍。
（7）井字架拉线不能捆扎在电杆根部或地锚上。
（8）建加油站必须与线路保持：市区15米平行净距，郊区30米平行净距。
（9）易燃、可燃的生产车间、库房必须保持40米的平行净距。
（10）甲类物品库房或生产车间保持45米的平行净距。
（11）易爆危险品库房、库存容量小于2吨，必须保持160米的平行净距，库存容量大于2吨，必须保持220米的平行净
距。
（12）采石场爆破点离线路300米。
第二十条线路附近堆放角钢
通过附近群众了解角钢所属哪家单位，然后进行走访联系，如不了解角钢所属单位时，应重点走访供电、移动、联通等单位，或者在角钢上张贴“友情提示”单。了解是否在线路附近建铁塔，了解其施工工艺是分段安装还是逐根安装，安置时，拉线所打位置必须离线路两侧20米。
第二十一条线路附近有推土机、挖掘机、运泥车
线路附近有推土机、挖掘机时，应及时地向机械作业手进行宣传，了解施工情况，并及时地将机械作业手的个人信息反馈到值班室登记。如果当时机械手不在现场时，应将包线员名片、护线资料尽一切可能塞尽驾驶室内，并将“友情提示”张贴在驾驶室门上或挖臂上，让驾驶员见条后立即与我们联系。
同时应时刻提示机械作业手机械臂的高度要低于架空线路1米，运泥翻斗车必须放下翻斗后，才能在线路下放通过。
第二十二条立春时
立春时，各地都要进行大规模的植树活动，此时维护人员应多与绿化办规划办联系了解种植范围，提前作出防护措施，在市区与线路平行净距控制在1.25米以外，垂直净距控制在1.5以外。郊区与线路平行净距控制在2米以外，垂直净距控制在1.5以外。
第二十三条秋收春耕时
秋收春耕时维护人员应加强对沿线群众的护线宣传工作，严禁将草堆、柴堆存放在线路附近，以防草堆、柴堆一旦着火后烧毁线路。
