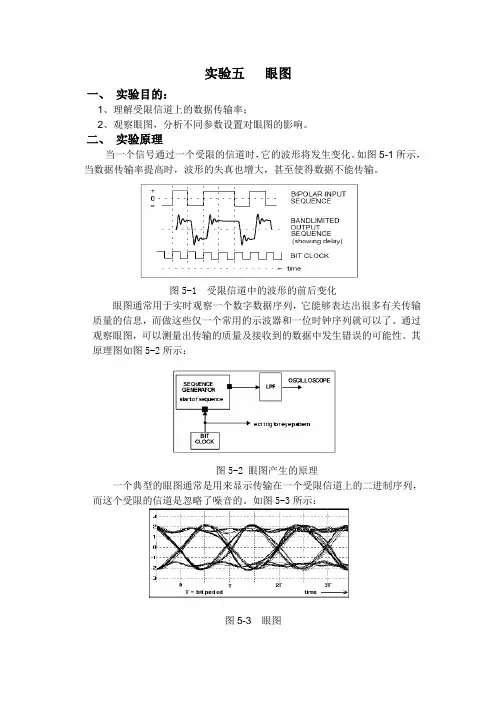

实验五眼图
一、实验目的:
1、理解受限信道上的数据传输率;
2、观察眼图,分析不同参数设置对眼图的影响。
二、实验原理
当一个信号通过一个受限的信道时,它的波形将发生变化。如图5-1所示,当数据传输率提高时,波形的失真也增大,甚至使得数据不能传输。
图5-1 受限信道中的波形的前后变化
眼图通常用于实时观察一个数字数据序列,它能够表达出很多有关传输质量的信息,而做这些仅一个常用的示波器和一位时钟序列就可以了。通过观察眼图,可以测量出传输的质量及接收到的数据中发生错误的可能性。其原理图如图5-2所示:
图5-2 眼图产生的原理
一个典型的眼图通常是用来显示传输在一个受限信道上的二进制序列,而这个受限的信道是忽略了噪音的。如图5-3所示:
图5-3眼图
三、实验设备
1、主机TIMS-301F
2、TIMS基本插入模块
(1)TIMS-153序列产生器(Sequence generator)
(2)TIMS-148音频振荡器(Audio Oscillator)
(3)TIMS-153 可调低通滤波器(Tuneable LPF)
3、计算机
4、PICO虚拟设备
四、实验步骤:
1、将TIMS系统中的音频振荡器(Audio Oscillator)、序列产生器(Sequence
generator)、可调低通滤波器(Tuneable LPF)三个模块按图5-4连接。
2、PICO软件的设置:打开PICO软件,设置眼图参数。在“Settings”菜单中选择“Options”选项,如下图所示:
在弹出的窗口菜单中,在“Scope options”里的“Data to display”项选择“Accumulate”。如下图所示:
在Trigger项中应作如下图的设置:
2、顺时针设置可调低通滤波器(Tuneable LPF)上的TUNE 和GAIN按
钮,使其调至最大选择WIDE带宽模式。根据设置的参数,观察波形幅度的最大最小值,“眼”张开的最大最小值、码元的宽度、过0点的宽度、幅度畸变的范围。根据观察到的参数,填写表5-1。
3、降低可调低通滤波器(Tuneable LPF)的带宽(逆时针旋转),直至输
出的振幅下降100倍。根据设置的参数,观察波形幅度的最大最小值,“眼”张开的最大最小值、码元的宽度、过0点的宽度、幅度畸变的范围。根据观察到的参数,填写表5-1。
五、实验记录
通过观察每一步所产生的波形,画出波形图。
观察眼图,估计最佳的数据传输率。
六、思考题
1、为什么长的序列更易于观看到眼图?
二进制差分相位键控(2DPSK )的调制 1、实验目的 (1)了解2DPSK 系统的电路组成、工作原理和特点; (2)分别从时域、频域视角观测2DPSK 系统中的基带信号、载波及已调信号; (3)熟悉系统中信号功率谱的特点。 2、实验内容 以PN 码作为系统输入信号,码速率Rb =20kbit/s 。 (1)采用键控法实现2DPSK 的调制;分别观测绝对码序列、差分编码序列,比较两序列的波形;观察调制信号、载波及2DPSK 等信号的波形。 (2)获取主要信号的功率谱密度。 3、实验原理 2DPSK 方式是用前后相邻码元的载波相对相位变化来表示数字信息。假设前后相邻码元的载波相位差为,可定义一种数字信息与 之间的关系为 则一组二进制数字信息与其对应的2DPSK 信号的载波相位关系如下表所示 数字信息与 之间的关系也可以定义为 2DPSK 信号调制过程波形如图1所示。 0,01φπ??=? ?表示数字信息“”,表示数字信息“” ()()1 1 0 1 0 0 1 10 2DPSK 0 0 0 0 0 00 0 0 0 ππππππ ππππ二进制数字信息:信号相位:或0,10φπ??=? ?表示数字信息“” ,表示数字信息“” 1 0 0 1 0 1 1 0
2 图12DPSK信号调制过程波形 从上图可以看出,2DPSK信号的实现方法可以采用:首先对二进制数字基带 信号进行差分编码,将绝对码表示二进制信息变换为用相对码表示二进制信息,然后再进行绝对调相,从而产生二进制差分相位键控信号。2DPSK信号调制器原 理图如图2所示。 开关电路 图2 2DPSK信号调制器原理图 其中码变换即差分编码器如图3所示。在差分编码器中:{an}为二进制绝对码序列,{dn}为差分编码序列。D触发器用于将序列延迟一个码元间隔,在SystemView中此延迟环节一般可不采用D触发器,而是采用操作库中的“延迟图符块”。 图3差分编码器 4、系统组成、图符块参数设置及仿真结果

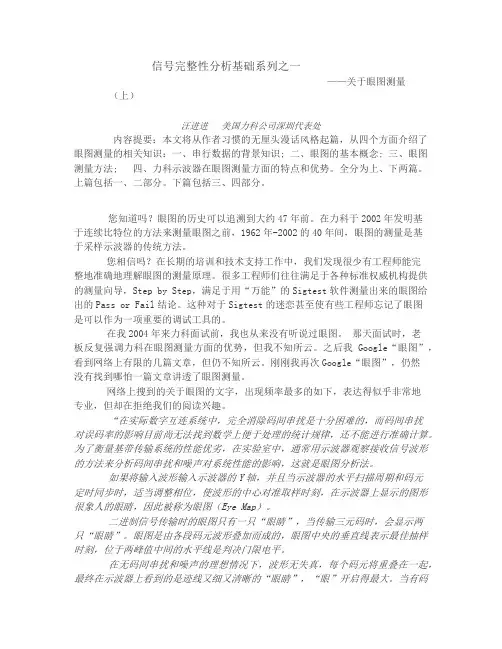

信号完整性分析基础系列之一 ——关于眼图测量(上) 汪进进美国力科公司深圳代表处 内容提要:本文将从作者习惯的无厘头漫话风格起篇,从四个方面介绍了眼图测量的相关知识:一、串行数据的背景知识; 二、眼图的基本概念; 三、眼图测量方法; 四、力科示波器在眼图测量方面的特点和优势。全分为上、下两篇。上篇包括一、二部分。下篇包括三、四部分。 您知道吗?眼图的历史可以追溯到大约47年前。在力科于2002年发明基 于连续比特位的方法来测量眼图之前,1962年-2002的40年间,眼图的测量是基 于采样示波器的传统方法。 您相信吗?在长期的培训和技术支持工作中,我们发现很少有工程师能完整地准确地理解眼图的测量原理。很多工程师们往往满足于各种标准权威机构提供的测量向导,Step by Step,满足于用“万能”的Sigtest软件测量出来的眼图给出的Pass or Fail结论。这种对于Sigtest的迷恋甚至使有些工程师忘记了眼图是 可以作为一项重要的调试工具的。 在我2004年来力科面试前,我也从来没有听说过眼图。那天面试时,老板反复强调力科在眼图测量方面的优势,但我不知所云。之后我Google“眼图”, 看到网络上有限的几篇文章,但仍不知所云。刚刚我再次Google“眼图”,仍然 没有找到哪怕一篇文章讲透了眼图测量。 网络上搜到的关于眼图的文字,出现频率最多的如下,表达得似乎非常地专业,但却在拒绝我们的阅读兴趣。 “在实际数字互连系统中,完全消除码间串扰是十分困难的,而码间串扰 对误码率的影响目前尚无法找到数学上便于处理的统计规律,还不能进行准确计算。为了衡量基带传输系统的性能优劣,在实验室中,通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响,这就是眼图分析法。 如果将输入波形输入示波器的Y轴,并且当示波器的水平扫描周期和码元 定时同步时,适当调整相位,使波形的中心对准取样时刻,在示波器上显示的图形很象人的眼睛,因此被称为眼图(Eye Map)。 二进制信号传输时的眼图只有一只“眼睛”,当传输三元码时,会显示两 只“眼睛”。眼图是由各段码元波形叠加而成的,眼图中央的垂直线表示最佳抽样时刻,位于两峰值中间的水平线是判决门限电平。 在无码间串扰和噪声的理想情况下,波形无失真,每个码元将重叠在一起,最终在示波器上看到的是迹线又细又清晰的“眼睛”,“眼”开启得最大。当有码
一、疾病预防控制中心实验室仪器设备清单 1 气相色谱仪:定性定量分析 2 阿贝折射仪:测透明半透明液体或固体的折射率和平均色散 3 氨气分析仪:测样品中氨的含量 4 测汞仪:测固、体液体样品中汞含量 5 电导率仪:测电解质溶液电导率值 6 二氧化硫测定仪:大气环镜中二氧化硫浓度的自动监测 7 二氧化碳测定仪:大气环镜中二氧化碳浓度的自动监测 8 离子交换纯水器:使用离子交换法制纯水 9 粉层采样器:该采样器适用于煤矿及其它粉层作业环镜中进行粉层采样 10 光电浊度仪:测量浊度 11 光照度计:测定光照强度 12 火焰光度计:监床化验用病理研究 13 激光粉层仪:检测粉层浓度 14 紫外可见分光光度计:测量物质对不同波长单色辐射的吸收程度、定量分析 15 紫外辐射照度计:紫外辐射照度测量 16 自动量程照度计:测定光照强度 17 自动旋光仪:测物质旋光度,分析物质的浓度、纯度、含糖量 18 酶标仪:定性定量 19 冷原子荧光测汞仪:专用测贡仪器,测痕量贡 20 离子计:测离子浓度 21 CO分析仪:测大气环镜中一氧化碳含量 22 双道原子荧光光度计:固、液体中汞、砷、硒、锑、锗、锡含量测定析 23 手持糖量计:测体的含糖量 24 生化分析仪:测定样品的浓度,酶反映速率和酶的活性等数十种生化参数 25 洗板机:与酶标仪配套使用 26 微量可调移液器:移微量液体 27 显微镜:观察微小物质 28 荧光分光光度计:分析和测试各类微生物,氨基酸、蛋白质、核酸及多种监床药物 29 医用净化工作台:提供无尘无菌高洁净工作环镜 30 便携式红外线人析器:测定公共场所中的CO2浓度 31 电子微风仪:适用于工厂企业通风空调,镜污染览测动压平衡自动跟踪等速烟尘采样器的采样 32 放射性污染计量仪:测试放射性污染是否超标 33 热敏电阻(测辐射热计):用于辐射探测 34 紫外光功力计:测试检测紫外光功率 35 热球式电风速仪:测定室内外或模型的气流速度时,是一种测量低风速的基本仪器 36 红血蛋白仪:检测血红蛋白
实验室组织架构图
第1章质量方针目标与承诺 1.1质量方针 科学管理持续创新 关爱员工保护环境 诚信守约构筑精品 1.2目标与承诺 1.2.1试验检测工作坚持质量第一; 1.2.2当任务数量与检测质量矛盾时,首先确保检测质量; 1.2.3考核试验检测人员工作成绩时,首先考核其试验检测质量; 1.2.4试验检测无差错率达到98%,经审核发出的检测报告无差错率达到99%。
4.1.4实验室关键岗位的质量职责 4.1.4.1.实验室主任(由法定代表人担任) -----负责建立实验室管理体系,制定质量方针、质量目标,批准发布质量手册和程序文件; -----确定组织结构、岗位职责分工、权力委派; -----配备检测资源,保持和发展检测能力; -----批准或授权批准检测合同; -----建立实验室内部沟通机制,及时将客户和法定要求传达到所有员工; -----建立自我完善管理体系的机制,主持管理评审; -----承担检测活动中的民事法律责任; -----具有本实验室的最高决策权和否决权。 -----严格遵循CNAS-CL01:2006中规定的要求和责任。 4.1.4. 2 技术主管(或技术管理层) -----全面负责技术运作和确保运作质量所需资源; -----组织技术类程序文件的编写和宣贯,并维护其有效性; -----负责实验室技术能力的确认和开展新项目的审批; -----负责检测方法的选择和确认,组织制定、审批作业指导书; -----组织重大合同的评审和管理分包工作; -----组织技术性不符合工作的处理并实施相应的纠正或预防措施;-----制定员工技术培训计划,并组织实施 -----负责设施和环境的控制; -----负责仪器设备和外部服务供应的控制; -----负责测量溯源性的控制; -----组织编制和批准抽样计划; -----负责检测物品的控制; -----负责技术记录的规范与管理; -----落实检测质量的保证措施,组织评定测量不确定度、能力验证和比对;
实验五眼图 一、实验目的: 1、理解受限信道上的数据传输率; 2、观察眼图,分析不同参数设置对眼图的影响。 二、实验原理 当一个信号通过一个受限的信道时,它的波形将发生变化。如图5-1所示,当数据传输率提高时,波形的失真也增大,甚至使得数据不能传输。 图5-1 受限信道中的波形的前后变化 眼图通常用于实时观察一个数字数据序列,它能够表达出很多有关传输质量的信息,而做这些仅一个常用的示波器和一位时钟序列就可以了。通过观察眼图,可以测量出传输的质量及接收到的数据中发生错误的可能性。其原理图如图5-2所示: 图5-2 眼图产生的原理 一个典型的眼图通常是用来显示传输在一个受限信道上的二进制序列,而这个受限的信道是忽略了噪音的。如图5-3所示: 图5-3眼图
三、实验设备 1、主机TIMS-301F 2、TIMS基本插入模块 (1)TIMS-153序列产生器(Sequence generator) (2)TIMS-148音频振荡器(Audio Oscillator) (3)TIMS-153 可调低通滤波器(Tuneable LPF) 3、计算机 4、PICO虚拟设备 四、实验步骤: 1、将TIMS系统中的音频振荡器(Audio Oscillator)、序列产生器(Sequence generator)、可调低通滤波器(Tuneable LPF)三个模块按图5-4连接。 2、PICO软件的设置:打开PICO软件,设置眼图参数。在“Settings”菜单中选择“Options”选项,如下图所示: 在弹出的窗口菜单中,在“Sco pe options”里的“Data to display”项选择“Accumulate”。如下图所示:
太原理工大学现代科技学院 光纤通信课程实验报告 专业班级 学号 姓名 指导教师
实验名称 光纤通信系统的眼图测试实验 同组人 专业班级 学号 姓名 成绩 实验三 光纤通信系统的眼图测试实验 一、实验目的 1、了解眼图的形成过程 2、掌握光纤通信系统中眼图的测试方法 二、实验内容 1、测量数字光纤通信系统传输各种数字信号的眼图 2、观察系统眼图,并通过眼图来分析系统的性能 三、实验仪器 1、ZY12OFCom13BG3型光纤通信原理实验箱 1台 2、20MHz 双踪模拟示波器 1台 3、万用表 1台 4、FC/PC-FC/PC 单模光跳线 1根 5、850nm 光发端机和光收端机(可选) 1套 6、ST/PC-ST/PC 多模光跳线(可选) 1根 四、实验原理 眼图是衡量数字光纤通信系统数据传输特性的简单而又有效的方法。眼图可以在时域中测 量,并且可以用示波器直观的显示出来。图20-1是测量眼图的系统框图。测量时,将“伪随机码发生器”输出的伪随机码加在被测数字光纤通信系统的输入端,该被测系统的输出端接至示波器的垂直输入,用位定时信号(由伪随机码发生器提供)作外同步,在示波器水平输入用 数据频率进行触发扫描。这样,在示波器的屏幕上就可以显示出被测系统的眼图。 图1、眼图测试系统框图 ……………………………………装………………………………………订…………………………………………线………………………………………
伪随机脉冲序列是由n 比特长,2n 种不同组合所构成的序列。例如,由n=2比特长的4种 不同有组合、n=3比特长的8种不同的组合、n=4比特长16种不同的组合组成,直到伪随机码发生器所规定的极限值为止,在产生这个极限值以后,数据序列就开始重复,但它用作为测试的数据信号,则具有随机性。如图20-2所示的眼图,是由3比特长8种组合码叠加而成,示 波器上显示的眼图就是这种叠加的结果。 分析眼图图形,可以知道被测系统的性能,下面用图20-3所示的形状规则的眼图进行分析: 1、当眼开度V V V ?-为最大时刻,则是对接收到的信号进行判决的最佳时刻,无码间干扰、 信号无畸变时的眼开度为100%。 2、由于码间干扰,信号畸变使眼开度减小,眼皮厚度V 增加,无畸变眼图的眼皮厚度应该等于零。 3、系统无畸变眼图交叉点发散角 b T T ?应该等于零。 4、系统信道的任何非线性都将使眼图出现不对称,无畸变眼图的正、负极性不对称度 5、系统的定时抖动(也称为边缘抖动或相位失真)是由光收端机的噪声和光纤中的脉冲 失真产生的,如果在“可对信号进行判决的时间间隔T b ”的正中对信号进行判决,那么在阈值电平处的失真量ΔT 就表示抖动的大小。因此,系统的定时抖动用下式计算:定时抖动= …………………………………装……………………………………订………………………………………线……………………………………………
常见实验室仪器设备清单 附实验室图 Newly compiled on November 23, 2020
一、疾病预防控制中心实验室仪器设备清单 1 气相色谱仪:定性定量分析 2 阿贝折射仪:测透明半透明液体或固体的折射率和平均色散 3 氨气分析仪:测样品中氨的含量 4 测汞仪:测固、体液体样品中汞含量 5 电导率仪:测电解质溶液电导率值 6 二氧化硫测定仪:大气环镜中二氧化硫浓度的自动监测 7 二氧化碳测定仪:大气环镜中二氧化碳浓度的自动监测 8 离子交换纯水器:使用离子交换法制纯水 9 粉层采样器:该采样器适用于煤矿及其它粉层作业环镜中进行粉层采样 10 光电浊度仪:测量浊度 11 光照度计:测定光照强度 12 火焰光度计:监床化验用病理研究 13 激光粉层仪:检测粉层浓度 14 紫外可见分光光度计:测量物质对不同波长单色辐射的吸收程度、定量分析 15 紫外辐射照度计:紫外辐射照度测量 16 自动量程照度计:测定光照强度 17 自动旋光仪:测物质旋光度,分析物质的浓度、纯度、含糖量 18 酶标仪:定性定量 19 冷原子荧光测汞仪:专用测贡仪器,测痕量贡 20 离子计:测离子浓度 21 CO分析仪:测大气环镜中一氧化碳含量
22 双道原子荧光光度计:固、液体中汞、砷、硒、锑、锗、锡含量测定析 23 手持糖量计:测体的含糖量 24 生化分析仪:测定样品的浓度,酶反映速率和酶的活性等数十种生化参数 25 洗板机:与酶标仪配套使用 26 微量可调移液器:移微量液体 27 显微镜:观察微小物质 28 荧光分光光度计:分析和测试各类微生物,氨基酸、蛋白质、核酸及多种监床药物 29 医用净化工作台:提供无尘无菌高洁净工作环镜 30 便携式红外线人析器:测定公共场所中的CO2浓度 31 电子微风仪:适用于工厂企业通风空调,镜污染览测动压平衡自动跟踪等速烟尘采样器的采样 32 放射性污染计量仪:测试放射性污染是否超标 33 热敏电阻(测辐射热计):用于辐射探测 34 紫外光功力计:测试检测紫外光功率 35 热球式电风速仪:测定室内外或模型的气流速度时,是一种测量低风速的基本仪器 36 红血蛋白仪:检测血红蛋白 二、出入镜检验检疫局实验室设备清单 1 酶标分析仪:定性定量分析 2 微量移液器:移取微量液体 3 紫外—可见分光光度计:测量物质对不同波长单色辐射的吸收程度,定量分析 4 可见分光光度计:测量物质对不同波长单色辐射的吸收程度,定量分析 5 凯氏定氮仪:全氮量分析、氨基酸分析、营养成份鉴定、品质分析
课程名称:光纤通信 实验名称:实验5 眼图观测实验 姓名: 班级: 学号: 实验时间: 指导教师: 得分:
一、实验目的 1、了解和掌握眼图的形成过程和意义。 2、掌握光纤通信系统中的眼图观测方法。 二、实验内容 1、观测数字光纤传输系统中的眼图张开和闭合效果。 2、记录眼图波形参数,分析系统传输性能。 三、实验器材 1.主控&信号源模块 2.25号光收发模块 3.示波器 四、实验原理 1、实验原理框图
眼图测试实验系统框图 2、实验框图说明 本实验是以数字信号光纤传输为例,进行光纤通信测量中的眼图观测实验;为方便模拟真实环境中的系统传输衰减等干扰现象,我们加入了可调节的带限信道,用于观测眼图的张开和闭合等现象。如眼图测试实验系统框图所示,系统主要由信号源、光发射机、光接收机以及带限信道组成;信号源提供的数字信号经过光发射机和接收机传输后,再送入用于模拟真实衰减环境的带限信道; 通过示波器测试设备,以数字信号的同步位时钟为触发源,观测TP1测试点的波形,即眼图。 3、眼图基本概念及实验观察方法 所谓眼图,它是一系列数字信号在示波器上累积而显示的图形。眼图包含了丰富的信息,反映的是系统链路上传输的所有数字信号的整体特征。利用眼图可以观察出码间串扰和噪声的影响,分析眼图是衡量数字通信系统传输特性的简单且有效的方法。 ●被测系统的眼图观测方法 通常观测眼图的方法是,如下图所示,以数字序列的同步时钟为触发源,用示波器YT模式测量系统输出端,调节示波器水平扫描周期与接收码元的周期同步,则屏幕中显示的即为眼图。 眼图测试方法框图 ●眼图的形成示意图
一个完整的眼图应该包含从“000”到“111”的所有状态组,且每个状态组发送的此时要尽量一致,否则有些信息将无法呈现在示波器屏幕上。 八种状态如下所示: 八种状态示意图 眼图合成示意图如下所示: 眼图合成示意图 一般在无串扰等影响情况下从示波器上观测到的眼图与理论分析得到的眼图大致接近。 ●眼图参数及系统性能 眼图的垂直张开度表示系统的抗噪声能力,水平张开度反映过门限失真量的大小。眼图的张开度受噪声和码间干扰的影响,当光收端机输出端信噪比很大时眼图的张开度主要受码间干扰的影响,因此观察眼图的张开度就可以估算出光
实验二数字光纤通信系统信号眼图测试 一.实验目的 1.了解眼图产生的基础,根据眼图测量数字通信系统性能的原理; 2.学习通过数字示波器调试、观测眼图; 3.掌握判别眼图质量的指标; 4.熟练使用数字示波器和误码仪。 二.实验原理 眼图是估计数字传输系统性能的一种十分有效的实验方法。这种方法已广泛应用于数字通信系统,在光纤数字通信中也是评价系统性能的重要实验方法。眼图是在时域进行的用示波器显示二进制数字信号波形的失真效应的测量方法。图2.1是测量眼图的装置图。由AV5233C误码仪产生一定长度的伪随机二进制数据流(AMI码、HDB3码、RZ 码、NRZ码)调制单模光产生相应的伪随机数据光脉冲并通过光纤活动连接器注入单模光纤,经过光纤传输后,再与光接收机相接。光接收机将从光纤传输的光脉冲变为电脉冲,并输入到AV4451(500MHz)示波器,示波器显示的扫描图形与人眼相似,因此称为眼图。 用眼图法测量系统时应有多种字型,可以采用各比特位上0和1出现的概率相等的随机数字信号进行测试。AV5233C误码仪用来产生伪随机数字序列信号。在这里“伪随机”的意义是伪随机码型发生器产生N比特长度的随机二进制数字信号是数字序列在N 比特后发生重复,并不是测试时间内整个数字序列都是随机的,因此称为“伪随机”。伪随机序列如果由2比特位组成,则共有四种组合,3比特数字信号有8种组合,N比特数字信号有2N个组合。伪随机数字信号的长度为2N-1,这种选择可保证字型不与数据率相关。例如N可取7、10、15、23、31等。如果只考虑3比特非归零码,应有如图2.2所示的8种组合。将这8种组合同时叠加,就可形成如图2.3所示的眼图。 图2.1 眼图测量装置

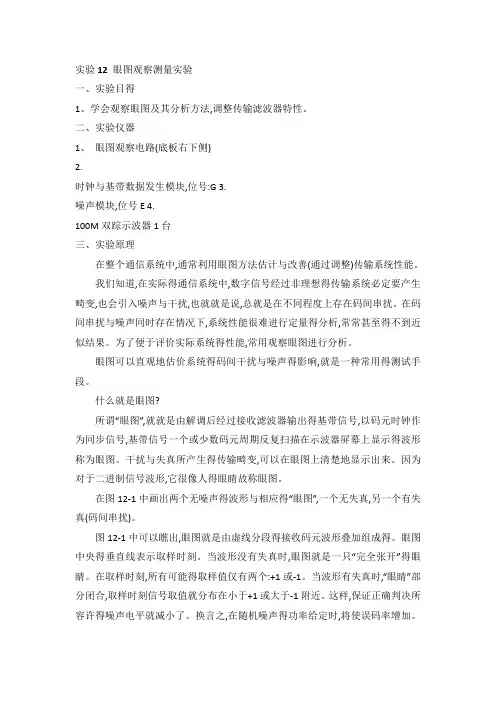

班级通信1403 学号 201409732 姓名裴振启指导教师邵军花日期 实验2 眼图观察测量实验 一、实验目的 学会观察眼图及其分析方法,调整传输滤波器特性。 二、实验仪器 1. 眼图观察电路 2.时钟与基带数据发生模块,位号:G 3.PSK调制模块,位号A 4.噪声模块,位号B 5.PSK解调模块,位号C 6.复接/解复接、同步技术模块,位号:I 7.20M双踪示波器1台 三、实验原理 在整个通信系统中,通常利用眼图方法估计和改善(通过调整)传输系统性能。 所谓“眼图”,就是由解调后经过接收滤波器输出的基带信号,以码元时钟作为同步信号,基带信号一个或少数码元周期反复扫描在示波器屏幕上显示的波形称为眼图。干扰和失真所产生的传输畸变,可以在眼图上清楚地显示出来。因为对于二进制信号波形,它很像人的眼睛故称眼图。 在图2-1中画出两个无噪声的波形和相应的“眼图”,一个无失真,另一个有失真(码间串扰)。 图2-1中可以看出,眼图是由虚线分段的接收码元波形叠加组成的。眼图中央的垂直线表示取样时刻。当波形没有失真时,眼图是一只“完全张开”的眼睛。在取样时刻,所有可能的取样值仅有两个:+1 或-1。当波形有失真时,“眼睛”部分闭合,取样时刻信号取值就分布在小于+1或大于-1附近。这样,保证正确判决所容许的噪声电平就减小了。换言之,在随机噪声的功率给定时,将使误码率增加。“眼睛”张开的大小就表明失真的严重程度。 眼图 图2-1 无失真及有失真时的波形及眼图 (a)无码间串扰时波形;无码间串扰眼图 (b)有码间串扰时波形;有码间串扰眼图
通信工程实验教学中心通信系统原理实验报告 在图2-2中给出从示波器上观察到的比较理想状态下的眼图照片。本实验主要是完成PSK 解调输出基带信号的眼图观测实验。 (a) 二进制系统 (b) 随机数据输入后的二进制系统图2-2 实验室理想状态下的眼图 四、各测量点和可调元件作用底板右边“眼图观察电路” W06:接收滤波器特性调整电位器。 P16:眼图观察信号输入点。 P17:接收滤波器输出升余弦波形测试点(眼图观察测量点)。 五、实验步骤 1.插入有关实验模块: 在关闭系统电源的条件下,将“时钟与基带数据发生模块”、“ PSK调制模块” 、“噪声模块”、“PSK解调模块”,插到底板“G、A、B、C”号的位置插座上(具体位置可见底板右下角的“实验模块位置分布表”)。注意模块插头与底板插座的防呆口一致,模块位号与底板位号的一致。 2.BPSK信号线连接: 用专用导线将4P01、37P01;37P02、3P01;3P02、38P01;38P02、P16连接(底板右边“眼图观察电路”)。 注意连接铆孔的箭头指向,将输出铆孔连接输入铆孔。 3.加电: 打开系统电源开关,底板的电源指示灯正常显示。若电源指示灯显示不正常,请立即关闭电源,查找异常原因。 4.跳线开关设置: “PSK调制模块”跳线开关37K02的1-2、3-4相连。“时钟与基带数据发生模块”的拨码器4SW02:设置为“00001“,4P01产生32Kb/s的 15位m序列输出。 5.无噪声眼图波形观察: (1)噪声模块调节:调节3W01,将3TP01噪声电平调为0; (2)调节3W02,调整3P02信号幅度为4V。 (3)调整好PSK调制解调电路状态,即37P01与38P02波形一致(可以反相),若不一致,可调整38W01电位器。 (4)调整接收滤波器H r(w) (这里可视为整个信道传输滤波器H(w) )的特性,使之构成一个等效的理想低通滤波器。
清风醉明月 slp_art 随笔- 42 文章- 1 评论- 20 博客园首页新随笔联系管理订阅 眼图——概念与测量(摘记) 中文名称: 眼图 英文名称: eye diagram;eye pattern 定义: 示波器屏幕上所显示的数字通信符号,由许多波形部分重叠形成,其形状类似“眼”的图形。“眼”大表示系统传输特性好;“眼”小表示系统中存在符号间干扰。 一.概述 “在实际数字互连系统中,完全消除码间串扰是十分困难的,而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律,还不能进行准确计算。为了衡量基带传输系统的性能优劣,在实验室中,通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响,这就是眼图分析法。 在无码间串扰和噪声的理想情况下,波形无失真,每个码元将重叠在一起,最终在示波器上看到的是迹线又细又清晰的“眼睛”,“眼”开启得最大。当有码间串扰时,波形失真,码元不完全重合,眼图的迹线就会不清晰,引起“眼”部分闭合。若再加上噪声的影响,则使眼图的线条变得模糊,“眼”开启得小了,因此,“眼”张开的大小表示了失真的程度,反映了码间串扰的强弱。由此可知,眼图能直观地表明码间串扰和噪声的影响,可评价一个基带传输系统性能的优劣。另外也可以用此图形对接收滤波器的特性加以调整,以减小码间串扰和改善系统的传输性能。通常眼图可以用下图所示的图形来描述,由此图可以看出:
(1)眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。显然,最佳抽样时刻应选在眼睛张开最大的时刻。 (2)眼图斜边的斜率,表示系统对定时抖动(或误差)的灵敏度,斜率越大,系统对定时抖动越敏感。 (3)眼图左(右)角阴影部分的水平宽度表示信号零点的变化范围,称为零点失真量,在许多接收设备中,定时信息是由信号零点位置来提取的,对于这种设备零点失真量很重要。 (4)在抽样时刻,阴影区的垂直宽度表示最大信号失真量。 (5)在抽样时刻上、下两阴影区间隔的一半是最小噪声容限,噪声瞬时值超过它就有可能发生错误判决。 (6)横轴对应判决门限电平。” 二、眼图的一些基本概念 —“什么是眼图?” “眼图就是象眼睛一样形状的图形。 图五眼图定义” 眼图是用余辉方式累积叠加显示采集到的串行信号的比特位的结果,叠加后的图形形状看起来和眼睛很像,故名眼图。眼图上通常显示的是1.25UI的时间窗口。眼睛的形状各种各样,眼图的形状也各种各样。通过眼图的形状特点可以快速地判断信号的质量。 图六的眼图有“双眼皮”,可判断出信号可能有串扰或预(去)加重。 图六“双眼皮”眼图
一、实验目的 1、掌握用键控法产生FSK信号的方法。 2、掌握FSK非相干解调的原理。 二、实验器材 1、主控&信号源、9号模块各一块 2、双踪示波器一台 3、连接线若干 三、实验原理 1、实验原理框图 FSK调制及解调实验原理框图 2、实验框图说明 基带信号与一路载波相乘得到1电平的ASK调制信号,基带信号取反后再与二路载波相乘得到0电平的ASK调制信号,然后相加合成FSK调制输出;已调信号经过过零检测来识别信号中载波频率的变化情况,通过上、下沿单稳触发电路再相加输出,最后经过低通滤波和门限判决,得到原始基带信号。 四、实验步骤 实验项目一 FSK调制 概述:FSK调制实验中,信号是用载波频率的变化来表征被传信息的状态。本项目中,通过调节输入PN序列频率,对比观测基带信号波形与调制输出波形来验证FSK调制原理。 1、关电,按表格所示进行连线。 2、开电,设置主控菜单,选择【主菜单】→【通信原理】→【FSK数字调制解调】。将9号模块的S1拨为0000。调节信号源模块的W2使128KHz载波信号的峰峰值为3V,调节W3使256KHz载波信号的峰峰值也为3V。
3、此时系统初始状态为:PN序列输出频率32KH。 4、实验操作及波形观测。 (1)示波器CH1接9号模块TH1基带信号,CH2接9号模块TH4调制输出,以CH1为触发对比观测FSK调制输入及输出,验证FSK调制原理。 (2)将PN序列输出频率改为64KHz,观察载波个数是否发生变化。 实验项目二 FSK解调 概述:FSK解调实验中,采用的是非相干解调法对FSK调制信号进行解调。实验中通过对比观测调制输入与解调输出,观察波形是否有延时现象,并验证FSK解调原理。观测解调输出的中间观测点,如TP6(单稳相加输出),TP7(LPF-FSK),深入理解FSK解调过程。 1、保持实验项目一中的连线及初始状态。 2、对比观测调制信号输入以及解调输出:以9号模块TH1为触发,用示波器分别观测9号模块TH1和TP6(单稳相加输出)、TP7(LPF-FSK)、 TH8(FSK解调输出),验证FSK解调原理。 3、以信号源的CLK为触发,测9号模块LPF-FSK,观测眼图。 五、实验报告 1、分析实验电路的工作原理,简述其工作过程; (1)调制电路工作原理:输入的基带信号由转换开关转接后分成两路,一路控制256KHz 的载频,另一路经倒相去控制?168KHz的载频。当基带信号为“1”时,模拟开关1打开,模拟开关2关闭,此时输出f1=256KHz,当基带信号为"0"时,模拟开关1关闭,模拟开关2开通。此时输出f2=168KHz,于是可在输出端得到已调的FSK信号。?电路中的两路载频(f1,f2)由内时钟信号发生器产生,经过开关送入。两路载频分别经射随、选频滤波、射随、再送至模拟开关。? (2)解调电路的工作原理:已调信号经过过零检测识别出信号中载波频率是否发生变化。经限幅、微分、整流后形成与频率变化相对应的尖脉冲序列,再经过脉冲展宽把这些尖脉冲变换成较宽的矩形脉冲以增大其直流分量,然后经过低通滤波器取出直流分量完成频率——幅度变换。? 2、分析FSK调制解调原理。 频移键控是利用载波的频率变化来传递数字信息。在2FSK中,载波的频率随二进制基带信号在f1和f2两个频率点间变化。故2FSK可以看成是两个不同载频的2ASK信号的叠加。解调原理是将2FSK信号分解为上下两路2ASK信号分别进行调解然后进行判决得到恢 复出的原始信号。???
三、眼图测量方法 之前谈到,眼图测量方法有两种:2002年以前的传统眼图测量方法和2002年之后力科发明的现代眼图测量方法。传统眼图测量方法可以用两个英文关键词来表示:“Triggered Eye”和“Single‐Bit Eye”。现代眼图测量方法用另外两个英文关键词来表示:“Continuous‐Bit Eye”和“Single‐Shot Eye”。传统眼图测量方法用中文来理解是八个字:“同步触发+叠加显示”,现代眼图测量方法用中文来理解也是八个字:“同步切割+叠加显示”。两种方法的差别就四个字:传统的是用触发的方法,现代的是用切割的方法。“同步”是准确测量眼图的关键,传统方法和现代方法同步的方法是不一样的。“叠加显示”就是用模拟余辉的方法不断累积显示。 传统的眼图方法就是同步触发一次,然后叠加一次。每触发一次,眼图上增加了一个UI,每个UI的数据是相对于触发点排列的,因此是“Single‐Bit Eye”,每触发一次眼图上只增加了一个比特位。图一形象表示了这种方法形成眼图的过程。 图一传统眼图测量方法的原理 传统方法的第一个缺点就是效率太低。对于现在的高速信号如PCI‐Express Gen2,PCI‐SIG 要求测量1百万个UI的眼图,用传统方法就需要触发1百万次,这可能需要几个小时才能测量完。第二个缺点是,由于每次触发只能叠加一个UI,形成1百万个UI的眼图就需要触发1百万次,这样不断触发的过程中必然将示波器本身的触发抖动也引入到了眼图上。对于2.5GBbps以上的高速信号,这种触发抖动是不可忽略的。 如何同步触发,也就是说如何使每个UI的数据相对于触发点排列?也有两种方法,一种方法是在被测电路板上找到和串行数据同步的时钟,将此时钟引到示波器作为触发源,时钟的边沿作为触发的条件。另外一种方法是将被测的串行信号同时输入到示波器的输入通道和硬件时钟恢复电路(CDR)通道,硬件CDR恢复出串行数据里内嵌的时钟作为触发源。这种同
部分响应系统 一、实验目的 1.通过实验掌握第一类部分响应系统的原理及实现方法; 2.掌握基带信号眼图的概念及绘制方法。 二、实验原理 1.部分响应系统 为了提高系统的频带利用率,减小定时误差带来的码间干扰,升余弦传输特性在这两者的选择是有矛盾的。理想低通传输特性可以有最高的频带利用率 2=s η,但拖尾的波动比较大,衰减也比较慢。若能改善这种情况,并保留系统 的带宽等于奈奎斯特带宽,就能在保证一定的传输质量前提下显著地提高传输速率。这是有实际意义的,特别是在高速大容量传输系统中。部分响应传输系统就具有这样的特点。 部分响应传输系统是通过对理想低通滤波器冲激响应的线性加权组合,来控制整个传输系统冲激响应拖尾的波动幅度和衰减。当然,这样做会引入很强的码间干扰,但这种码间干扰是可控制的,是已知的,因此很容易从接收信号的抽样值中减去。由于这种组合并不影响系统的传输带宽,因此频带利用率高。 第一类部分响应系统是在相邻的两个码元间引入码间干扰。由于理想低通系统的传递函数为 其冲激响应为s s T t T t t h //sin )(ππ= ,如果用)(t h 以及)(t h 的时延s T 的波形作为系统的 冲激响应,那么它的系统带宽肯定限制在??? ? ? ?-s s T T 21,21,也就是说,系统的频带利用率为2bit/Hz 。 接着来看系统的冲激响应函数)(t g : s s s s s s s T t T t T t T T t c T t c T t h t h t g /11 sin )(sin sin )()()(-= ?? ????-+=-+=ππππ s T f 21 ||< 其他 ???=0 )(s T f H
运用思维导图,提高教学效率 成都实验中学陈凌 着名科学家爱因斯坦曾说:“想象力比知识更重要,因为知识是有限的,而想象力概括着世界上的一切。”今天,右脑被誉为“创造之脑”,创造活动所需要的想象、灵感、直觉、激情等主要是右脑功能的作用,美国着名心理学家奥斯丁的研究发现:如果把右脑调动起来与左脑合作,会使大脑的总能力和总效增加5-10倍。 1 2 1 2 思考句子的要点到底是什么,这使我们可以积极地倾听讲课者。关键知识点之间的连接线会引导您进行积极主动思考。快速系统的整合知识,可以为您的知识融会贯通创造了极其有利的条件。发展创造性思维和创新能力。发散思维是创新思维的核心。画思维导图的方法恰恰是发散思维的具体化、形象化。 3)思维导图具有极大的可伸缩性,它顺应了我们大脑的自然思维模式。从而,可以使我们的主观意图自然地在图上表达出来。它能够将新旧知识结合起来。学习的过程是一个由浅入深的过程,在这个过程中,将新旧知识结合起来是一件很重要的事情,因为人总是在已有知识的基础上
学习新的知识,在学习新知识时,要把新知识与原有认知结构相结合,改变原有认知结构,把新知识同化到自己的知识结构中,能否具有建立新旧知识之间的联系是学习的关键。 4)思维导图极大地激发我们的右脑。因为我们在创作导图的时候还使用颜色、形状和想象力。根据科学研究发现人的大脑是由两部分组成的。左大脑负责逻辑、词汇、数字,而右大脑负责抽象思维、直觉、创造力和想象力。巴赞说:“传统的记笔记方法是使用了大脑的一小部分,因为它主要使用的是逻辑和直线型的模式。”所以,图像的使用加深了我们的记忆,因为使用者可以把关键字和颜色、图案联系起来,这样就使用了我们的视觉感官。 3)XMind 在绘制导图的过程中简化和分类多元化信息,提高学习的能力。 2、思维导图的手画画法 主题 1)最大的主题(文章的名称或书名)要以图形的形式体现出来。 思维导图把主题体现在整张纸的中心,并且以图形的形式体现出来。我们称之为中央图。 2)中央图要以三种以上的颜色。 3)一个主题一个大分支
通信原理实验报告 ---基本数字调制实验范晨晨 201300800596 13级通信工程二班 实验一 ASK调制及解调实验 (一)实验目的 1、掌握用键控产生ASK信号的方法。 2、掌握ASK非相干解调的原理。 (二)实验器材 1、主控&信号源、9号模块各一块 2、双踪示波器一台 3、连接线若干 (三)实验原理 振幅键控是利用载波的幅度变化来传递数字信息,而其频率和初始相位保持不变。在2ASK中,载波的幅度只有两种变化状态,分别对应二进制信息“0”或“1”。在本次实验中,采用键控法进行调制,解调则采用非相干解调,即将基带信号和载波直接相乘,已调信号经过半波整流、低通滤波后,通过门限判决电路解调出原始基带信号。 (四)实验过程&波形分析 实验项目一 ASK调制 1、连线,设置主控菜单,将模块9的开关S1拨为0000。 2、此时系统的初始状态为:PN序列输出频率为32kHz,调节128kHz载波信号峰峰值为3V。
由图可知,纵向每一大格代表500mV ,共有6个大格,即峰峰值为3V 。 3、以9号模块TH1为触发,用示波器同时观测9号模块TH1和TH4,验证ASK 调制原理。 右图是左图的局部放大图像。由上图观察可知,在调制输入信号为0时,调制输出信号幅值为0;在调制输入信号为1时,调制输出信号为余弦载波,由此可验证ASK 的调制原理。 因为PN 序列输出频率为32kHz ,载波信号频率为128kHz ,所以一个码元应对应4个载波周期。读图可知,横向一个大格为20μS ,则一个码元占据约1.5个大格,恰好对应4个载波周期。 4、将PN 序列输出频率改为64kHz ,观察载波个数是否发生变化。 左图为更改PN 输出频率的界面,右图为更改频率后的调制输入信号与调制输出信号。因为PN 序列输出频率为64kHz ,载波信号频率为128kHz ,所以一个码元应对应2个载波周期。读图可知,横轴中一个大格为10μS ,则一个码元占据约1.5个大格,恰好对应2个载波周期。 由此可知,PN 序列输出频率(即码元发送频率)从32kHz 变为64kHz ,使得

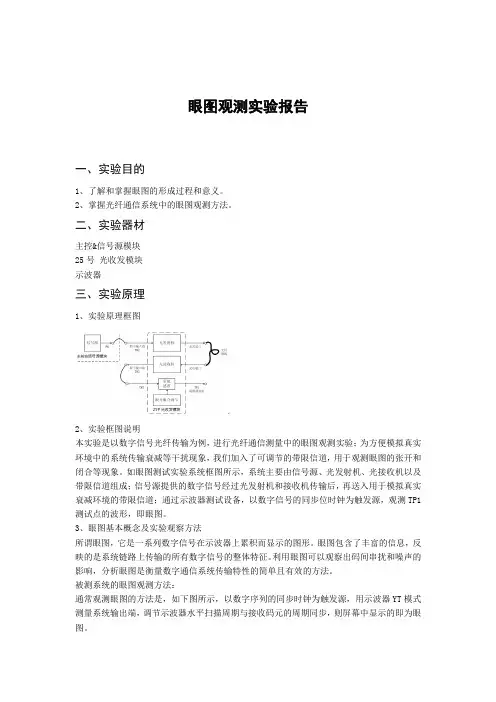

眼图观测实验报告 一、实验目的 1、了解和掌握眼图的形成过程和意义。 2、掌握光纤通信系统中的眼图观测方法。 二、实验器材 主控&信号源模块 25号光收发模块 示波器 三、实验原理 1、实验原理框图 2、实验框图说明 本实验是以数字信号光纤传输为例,进行光纤通信测量中的眼图观测实验;为方便模拟真实环境中的系统传输衰减等干扰现象,我们加入了可调节的带限信道,用于观测眼图的张开和闭合等现象。如眼图测试实验系统框图所示,系统主要由信号源、光发射机、光接收机以及带限信道组成;信号源提供的数字信号经过光发射机和接收机传输后,再送入用于模拟真实衰减环境的带限信道;通过示波器测试设备,以数字信号的同步位时钟为触发源,观测TP1测试点的波形,即眼图。 3、眼图基本概念及实验观察方法 所谓眼图,它是一系列数字信号在示波器上累积而显示的图形。眼图包含了丰富的信息,反映的是系统链路上传输的所有数字信号的整体特征。利用眼图可以观察出码间串扰和噪声的影响,分析眼图是衡量数字通信系统传输特性的简单且有效的方法。 被测系统的眼图观测方法: 通常观测眼图的方法是,如下图所示,以数字序列的同步时钟为触发源,用示波器YT模式测量系统输出端,调节示波器水平扫描周期与接收码元的周期同步,则屏幕中显示的即为眼图。
