排烟风口风速不宜大于10m/s 老火规9.4.6-6 （注意：如果是商场那种划分很多防烟分区的，排烟口的大小要用风量除以2再算，因为着火时是开两个风口）（注意：排烟口面积求出后，除以0.75的遮挡系数，即为排烟口面积）
排烟补风的送风口按措施4.8.5
机械补风口不宜大于10，公共聚集场所不宜大于5，自然补风口不宜大于3
9.3.6 机械加压送风防烟系统中送风口的风速不宜大于7m/s。（老火规）风管如下（老火规）：
9.1.6 机械加压送风管道、排烟管道和补风管道内的风速应符合下列规定：
1 采用金属管道时，不宜大于20m/s；
2 采用非金属管道时，不宜大于15m/s。
但是有消声要求的，风管风速见暖规表10.1.5
消防排烟风井和消防补风风井的风速多少合适？不大于15，10-15米左右比较合适。没有不小于多少的固定，但是个人觉得小于5不太好。按老防火规范9.1.6 9.1.6 机械加压送风管道、排烟管道和补风管道内的风速应符合下列规定：
1 采用金属管道时，不宜大于20m/s；
2 采用非金属管道时，不宜大于15m/s。有时喉部风速为18什么的也没事，因为规范写的是不宜。
风井内的风速7~8一般，最大不超过10.不超过10主要是指排烟，报批稿要求排烟风井风速不超10，排风什么的可以稍微大点。
地下车库通风、空调风管内风速：民规条文说明81页6.6.3条，风速最高10.
9.4.8 排烟风机的设置应符合下列规定：
1 排烟风机的全压应满足排烟系统最不利环路的要求。其排烟量应考虑10%～20%的漏风量；
2 排烟风机可采用离心风机或排烟专用的轴流风机；
3 排烟风机应能在280℃的环境条件下连续工作不少于30min；
4 在排烟风机入口处的总管上应设置当烟气温度超过280℃时能自行关闭的排烟防火阀，该阀应与排烟风机连锁，当该阀关闭时，排烟风机应能停止运转。
新风送、排风风管风速：按措施64页表4.6.11.
双百的遮挡系数一般取0.75。
新风室内送排风风口风速见09版措施84页、85页
新风室内送风口的风速宜为1~2m/S 宾馆可选0.5~1m/s的速度
大红本1961页有室内回风口风速的要求（大红本的对，应该是小于等于4）。措施表5.4.13也有回风口风速。以及10K121图集第6页。
09措施5.4.2条规定了室内活动区允许的气流速度。大红本1952~1953页有双百的特性表。
层高 4.5米送风用双百，送风口风速为1.2；回风单百，风速1.7;层高5米送风1.7，回风2.0左右就行。
利明哥说双层百叶一般2~4m，记得要乘以0.75的遮挡系数。如果层高高风速就
排烟风口风速不宜大于10m/s 老火规9.4.6-6 （注意：如果是商场那种划分很多防烟分区的，排烟口的大小要用风量除以2再算，因为着火时是开两个风口）（注意：排烟口面积求出后，除以0.75的遮挡系数，即为排烟口面积） 排烟补风的送风口按措施4.8.5 机械补风口不宜大于10，公共聚集场所不宜大于5，自然补风口不宜大于3 9.3.6 机械加压送风防烟系统中送风口的风速不宜大于7m/s。（老火规）风管如下（老火规）： 9.1.6 机械加压送风管道、排烟管道和补风管道内的风速应符合下列规定： 1 采用金属管道时，不宜大于20m/s； 2 采用非金属管道时，不宜大于15m/s。 但是有消声要求的，风管风速见暖规表10.1.5
消防排烟风井和消防补风风井的风速多少合适？不大于15，10-15米左右比较合适。没有不小于多少的固定，但是个人觉得小于5不太好。按老防火规范9.1.6 9.1.6 机械加压送风管道、排烟管道和补风管道内的风速应符合下列规定： 1 采用金属管道时，不宜大于20m/s； 2 采用非金属管道时，不宜大于15m/s。有时喉部风速为18什么的也没事，因为规范写的是不宜。 风井内的风速7~8一般，最大不超过10.不超过10主要是指排烟，报批稿要求排烟风井风速不超10，排风什么的可以稍微大点。 地下车库通风、空调风管内风速：民规条文说明81页6.6.3条，风速最高10. 9.4.8 排烟风机的设置应符合下列规定： 1 排烟风机的全压应满足排烟系统最不利环路的要求。其排烟量应考虑10%～20%的漏风量； 2 排烟风机可采用离心风机或排烟专用的轴流风机； 3 排烟风机应能在280℃的环境条件下连续工作不少于30min； 4 在排烟风机入口处的总管上应设置当烟气温度超过280℃时能自行关闭的排烟防火阀，该阀应与排烟风机连锁，当该阀关闭时，排烟风机应能停止运转。 新风送、排风风管风速：按措施64页表4.6.11.
暖通空调设计总结 摘要：本文简述了冷热源配置、循环泵、风机配置、洁净室、洁净手术部设计等常见的一些问题，以供借鉴。学而不思则罔、思而不学则殆。对于我们科学技术工作者来说，应该学与思不断。学习不断、思考不断，不断总结经验，有所前进。设计也应有所创新，有所前进。但我们见到的常是套指标的多、拍脑袋的多、照抄照搬的多，就是少点科学态度，少点学与思，因而铸就的教训也多。下面笔者就有关暖通设计，再谈一些粗浅看法，不当之处请批评指正。 一、冷热源 关于冷源，《采暖通风与空气调节设计规范》GBJ1987第六章“制冷”中有“台数不宜过多”、“应与空气调节负荷变化情况及运行调节要求相适应”、“台数不宜少于两台”等规定。我们在考虑冷水机组配置时，应注意避免下列四种情况。 一要避免机组台数过少，台数过少存在的问题有： (1) 负荷可靠性下降，一旦负荷高峰时机组出现故障，影响的比例就大； (2) 负荷适应性差。因为综合性建筑中往往配置有娱乐场所等，其面积不大、冷负荷也不大，而娱乐场所又往往有提前和延长制冷要求，机组台数少，意味着单台制冷负荷大，一旦开启，负荷就不适应，对离心式机组，往往易发生喘振现象，所以选择离心机组，要满足2 0%～40%负荷时能适应最小冷负荷的需要。 (3) 机组台数过少，机组低负荷运行的概率高，由于机组在低负荷下运行的COP低，因而能耗会增高。 二要避免机组台数过多。机组台数过多有如下缺点：
(1) 单机容量下降，机组COP下降，能耗高； (2) 机组台数多，配置的循环水泵也多，水泵并联多，并联损失高； (3) 机组台数多，配置的循环水泵多，占用机房面积就大。 还有一种情况就是设计者有时会将高区低区的冷水机组截然分开，其实这是没有必要的，因为高区可采用通过换热的办法，使高低区的冷水机组合为一个系统，这样就可减少机组台数。 (4) 机组台数过多，也意味着绝对故障点增多。 三要避免不恰当的使用多机头机组(包括多机头风冷热泵或模块化风冷热泵、模块化冷水机组)。如3台30HT—280有24个机头，3台LSRF829M有36个机头，8台CXAH250，总冷量仅1224kW，却有32个机头，绝对故障点太多。 四要避免一味地采用等容量机组。采用等容量机组，机房布置也许会划一整齐，备品备件会少，但工程中往往有小负荷的不同使用功能的场所，如采用等容量机组，就容易造成负荷适应性差的缺点。其实《采暖通风与空气调节设计规范》中有“大型制冷机房，当选用制冷量大于或等于1160kW(100×104大卡／时)的一台或多台离心式制冷机时，宜同时设置一台或两台制冷量较小的离心式、活塞式或螺杆式等压缩式制冷机”大小容量搭配的规定。 关于热源，这里只谈一点对选用电热锅炉的看法，共同商榷。 在热源选择上，目前似乎有一个趋向，即某些部门偏好推广电热锅炉，笔者认为有失偏颇。首先，电是高品位能源，将它转变成低品位能源的蒸汽、95℃或60℃热水来使用，而且还有输送损失，从能量利用而言，该是划不来的。其次，对于中国来说，电不是“清洁能源”或“环保能源”，因为我国是近80%燃煤用于发电，造成温室气体——的排放量仅次于美
暖通空调技术工作总结 目录 第一篇：暖通空调专业阶段性工作总结 第二篇：暖通空调专业阶段性工作总结 第三篇：暖通空调专业英语总结 第四篇：暖通空调测试技术试题 第五篇：暖通空调节能新技术技术 正文 第一篇：暖通空调专业阶段性工作总结 石家庄天源冷暖技术开发有限公司 暖通空调专业工作总结 本人于XX年6月毕业于河北省河北工程大学建筑环境与设备工程专业（原名：供暖供燃气通风与空调工程），时间如白驹过隙，转眼一年就过去了，这一年里对我来说是极其富有收货的一年，我也在这一年里由一名毕业生转变成了一名合格的工程技术人员。 我于XX年7月正式加石家庄天源冷暖技术开发有限公司，从事暖通空调的预算及设计与现场施工跟踪工作。由于刚刚毕业，面对全新的社会环境，完全陌生的工作环境，心里有期待，也有不安。能做暖通空调的设计工作，一直是我在学校的期待。如何尽快适应新环境，实现工作角色的转换，是我面临的首要问题。进入公司后，经过公司的岗前培训，在公司领导和同事的关心帮助下，以及对暖通空调
专业知识以及职业角色转变的学习和自我调整，我迅速的适应了新的环境。了解公司文化，熟悉工作职能，顺利地进入了工作状态，完成了从学生转变为职业者的角色转变。 在专业师傅及老工程师的耐心指导、同事们的热心帮助下，我的专业理论水平和分析思考问题的能力有了显著的提高，并积累了一定的实际设计经验。把以前所学的理论知识初步融入实践设计中，获益良多。经过实际的设计工作和对各种技术问题的思考与总结，本人已成长为具有一定的设计能力和施工现场处理能力、基本掌握对专业技术问题的研究思路和分析手段、能较好总结各类技术问题的工程技术设计人员。工作期间，不断的学习和累积，逐步完善了自身的专业知识。在这一年里，与同事合作完成了许多项目的设计工作，在设计方面：通过对这些项目的通风空调设计实践，以及对项目的 第二页 石家庄天源冷暖技术开发有限公司 跟踪管理，解决现场实际问题，使我对本专业的设计要求、规范和标准有了更深的认识和了解，清晰的感受到了设计的重要性，尤其是加深了我对暖通空调专业知识的认知和应用能力。 在预算方面：在实际工作中一下较难把握定额精神，比如在某项工
工作汇报/工作计划/设计师工作总结 姓名：____________________ 单位：____________________ 日期：____________________ 编号：YB-ZJ-019401 暖通设计师工作总结范文Six models for HVAC designers
暖通设计师工作总结范文 【暖通设计师工作总结一】 本人于20xx年6月毕业于湖北省武汉市华中科技大学建筑环境与设备工程专业(原名：供暖供燃气通风与空调工程)，时间如白驹过隙，转眼一年就过去了，这一年里对我来说是极其富有收货的一年，我也在这一年里由一名毕业生转变成了一名合格的工程技术人员。 一、角色转变 我于20xx年7月正式加入广东光大企业集团有限公司，从事暖通空调的设计与现场施工跟踪工作。由于刚刚毕业，面对全新的社会环境，完全陌生的工作环境，心里有期待，也有不安。能做暖通空调的设计工作，一直是我在学校的期待。如何尽快适应新环境，实现工作角色的转换，是我面临的首要问题。进入公司后，经过公司的岗前培训，在公司领导和同事的关心帮助下，以及对暖通空调专业知识以及职业角色转变的学习和自我调整，我迅速的适应了新的环境。了解公司文化，熟悉工作职能，顺利地进入了工作状态，完成了从学生转变为职业者的角色转变。 二、专业学习 学无止境，人生就是一个不断学习的过程。在如今强烈的社会竞争下，只有
不断的学习，不断的提升自我，才能随时迎接挑战、抓住机遇。 在学校里，课本上的知识，很多都没有在工作工程上那么直观，虽然学校可以学习很多理论知识，但是刚步入社会的我来说，这些知识的应用，实际的结合，很多跟书上不太一样，实际工程中，考虑的细节也更多，尤其还有跟其他专业的沟通。要把学校学来的专业知识，应用在实际工程，多多少少还是有些力不从心。但公司安排了入职指引人，我从这位经验丰富的前辈身上学到了很多我想学到的东西，很多在工程中应用的知识，很多在课本上学不到的知识，我非常感谢有这样一个亦师亦友的前辈，让我大大缩短了适应工作的时间。也非常感谢所有前辈在工作中给我的帮助。 在专业师傅及老工程师的耐心指导、同事们的热心帮助下，我的专业理论水平和分析思考问题的能力有了显著的提高，并积累了一定的实际设计经验。把以前所学的理论知识初步融入实践设计中，获益良多。经过实际的设计工作和对各种技术问题的思考与总结，本人已成长为具有一定的设计能力和施工现场处理能力、基本掌握对专业技术问题的研究思路和分析手段、能较好总结各类技术问题的工程技术设计人员。工作期间，不断的学习和累积，逐步完善了自身的专业知识。在这一年里，与同事合作完成了许多项目的设计工作，其中包括：通风专业方面：松山湖的瀚林湖花园、天骄御峰、景湖豪庭、肇庆锦绣山河项目等 空调专业方面：肇庆锦绣山河西广场、山河酒店等 通过对这些项目的通风空调设计实践，以及对项目的跟踪管理，解决现场实际问题，使我对本专业的设计要求、规范和标准有了更深的认识和了解，清晰的感受到了设计的重要性，尤其是加深了我对暖通空调专业知识的认知和应用能力。
一般通风系统风管内 的风速
按以下标准进行设计及验收 1.《通风与空调工程施工质量验收规范》（GB50243-2002） 2.《给水排水工程质量检验评定标准》（GB50185-2002） 3.《通风与空调工程质量检验评定标准》（GBJ304-2002） 4.《简明通风设计手册》（GB50194-2002） 5.《环境空气质量标准》（GB53095-1996） 6.《机械设备安装工程施工及验收通用规范》（JBJ23-2002） 7.《压缩机、风机、泵安装工程施工及验收规范》（JBJ29-2002） 8.《电气装置安装工程电缆线路施工及验收规范》（GB50168-2002） 9.《城市区域环境噪声标准》（GB3096-93） 一般通风系统风管内的风速（m/s） 风管部位 生产厂房机械通风民用及辅助建筑物 钢板及塑料风 管 砖及混凝土风 道 自然通风机械通风 干管6-14 4-12 0.-1.0 5-8 支管2-8 2-6 0.5-0.7 2-5 除尘通风管道内最低空气流速（m/s） 一、圆形风管管道直径按下式进行计算：
D= ν π**36004 *Q m 1.D ：风管直径 m 2.Q ：单位时间内通过管道内的流量 m 3/h 3.V : 管道流速 m/s 按上表选择适宜流速 二、矩形风管管道直径按下式进行计算： ab= V Q *3600 1.a ：风管长边尺寸 m 2 b: 风管短边尺寸 m 2.Q ：单位时间内通过管道内的流量 m 3/h 3.V : 管道流速 m/s 按上表选择适宜流速 三、风管尺寸大小选择可按圆型、矩形管道规格表进行选择（塑料制管道） 圆形管道规格表
镀锌板风管摩擦阻力表 矩型风管 mm 风量(m3/h)/摩擦阻力(Pa) v=2m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s 120x120104/156/207/259/311/ 160x120138/207/277/346/415/ 160x160184/277/369/461/553/ 200x120173/259/346/432/734/ 200x160230/346/461/576/691/ 250x120216/324/432/540/648/ 250x160288/432/576/720/864/ 250x200360/540/720/900/1080/ 320x120269/403/537/672/806/ 320x160369/553/737/922/1106/ 320x200461/691/9221/1152/1382/ 320x250576/864/1152/1440/1728/ 400x120336/504/673/841/1009/ 400x160461/691/922/1152/1382/ 400x200576/864/1152/1440/1728/ 400x250720/1080/1440/1800/2160/ 500x160576/ 864/1152/1440/1728/ 500x200720/1080/1440/1800/2160/
500x250900/1350/1800/2250/2700/ 500x3201152/1728/2304/2880/3456/ 500x4001440/2160/2880/3600/4320/ 630x160726/1089/1452/1814/2177/ 630x200907/1361/1814/2268/2722/ 630x2501134/1701/2268/2835/3402/ 630x3201452/2177/2903/3629/4355/ 630x4001814/2722/3629/4536/5443/ 630x5002268/3402/4536/5670/6804/ 800x160922/1382/1843/2304/2765/ 800x2001152/1728/2304/2880/3456/ 800x2501440/2160/2880/3600/4320/ 800x3201843/2765/3686/4608/5530/ 1000x2001440/2160/2880/3600/4320/ 1000x2501800/2700/3600/4500/5400/ 1000x3202304/3456/4608/5760/6912/
暖通设计师工作总结 暖通设计师工作总结 进场计划，依据现场的实际施工进度，提前填写材料计划单，使材料能够及时到场，保证了现场施工的连续性。设备方面，我同技术人员一起对专业图纸上的设备材料表中设备的参数、型号、数量进行仔细核对，并依据国家相关规范要求编制设备技术要求，提供给设备材料科，以作为供货依据。 5、供暖方面 奥运过后，收到甲方下发的关于今年冬季临时供暖时间的通知，考虑到本工程空调系统存在的问题、xx项目部供货的问题以及甲方在认价上的不确定因素等对于今年冬季供暖影响非常大。奥运后风机盘管、集分水器、新风机组、保温材料和各种空调系统阀门均未订货，而且施工时间又非常紧，导致我专业无法正常安排施工。为此，我要求xx项目部按照甲方的供暖验收时间要求，倒排工期，在设备未到场的情况下，打破常规，将空调供回水管道和新风供回水管道的倒向安装，并在监理会上讲道理、摆事实，争得甲方、监理的同意。在分集水器到货时间上，因通博公司订货时间晚，多次求助公司生产技术科领导协助专业同xx公司领导沟通，终于在热力公司验收前两天到货。在短短两天时间内要安装上1台分水器和1台集水器，还有20几个大小不一的蝶阀和大量管道，难度可想而知。在这样的施工条件下，我组织专业技术人员、工长、质检和xx项目部全体管理人员，召开生产安装会，会上安排各部施工顺序。在保证安全的前提下，加班加点，
24小时连续工作，力保热力公司按时对本工程的进行采暖验收，同时在验收过程中，我们专业得到了甲方、监理的高度评价和认可。 在供暖调试和巡视上，暖通股在人员紧张时，我又承担起巡视、测温工作，每天对南北楼1 12层各个房间的温度和外围护结构进行检查，并记录存档。 6、人防部分 为保证人防工程进场施工，我多次同项目部领导沟通，督促土建加快施工进度，为人防进场施工创造条件。在项目部领导的指挥安排下，今年11月初，人防开始进场施工，因通风工长未到位，我将技术交底和安全交底编制出来后，组织人防外施队进行入场教育和安全、技术交底工作。现在，人防专业已经基本施工完毕，初步具备了验收条件。 过去的一年，我只是尽我的职责，做了一些本该做的事，然而上级领导和项目部的同事们却给了我很高的荣誉，使我深受鼓舞。沉舟侧畔千帆过，病树前头万木春，在以后的工作中,我会不断的加强个人素质修养,不断的学习,努力提高工作水平,发奋工作,克服困难，力求把工作做得更好,努力争取在平凡的岗位上做出不平反的成绩来。 【暖通设计师工作总结三】 本人于20xx年6月毕业于河北省河北工程大学建筑环境与设备工程专业，时间如白驹过隙，转眼一年就过去了，这一年里对我来说是极其富有收货的一年，我也在这一年里由一名毕业生转变成了一名合格的工程技术人员。 我于20xx年7月正式加石家庄天源冷暖技术开发有限公司，从事暖通空调的预算及设计与现场施工跟踪工作。由于刚刚毕业，面对全
暖通设计师是负责设计室内中央空调系统的技术性人才，临近年末，一年的工作也算是告一段落，来说说自己的工作中的感受吧，下面是小编为大家整理的“暖通设计师年终工作总结”，仅供参考，欢迎大家阅读。 暖通设计师年终工作总结(一) 对于任何项目我们都要有一个明白的立场。画个图纸，不是什么难事，再艰难、庞杂的工程我们都要有信念搞定它，即便从设计专业的角度来说，修筑、构造、电气的工作量都比我们大，他们能完成，我们必定也能完成。然而详细到任何一个项目，我们都要提起足够的器重，麻雀虽小，五脏俱全，任何工程，哪怕是个小门房，我们也要有阐明、图例、平面图、体系图…该斟酌的细节一个都不能少，不要由于它小就不理睬，任何事情都要向前看。 方案对专业设计的重要性不言而喻，细心想想，我们做设计很多时候，时间都耽误在返工，对方案的调剂上了，真正的画图的时间毕竟有多少呢?所以确定一个好的方案比什么都主要。 工欲善其事，必先利其器。如果你在一段时间内只有实现一个项目，那么在你的桌子上只留下相应的手册、样本、图集、盘算器等等，把其余不相关的通通拿走。我们的时间会常常挥霍在找样本上，很让人恼火的一件事，就我所见到的暖通工程师的桌子很少有整齐的，上面堆满了各种样本。 在设计过程中一定要防止不必要的重复工作，要多写、多记。在房间里用一个层标好房间面积，风量、风机型号等再去做别的事情。还有一个重要问题，在开始正式设计之前，不论甲方有无要求，都要做初步设计，当然可以很简单的，大抵的标出风管、水管的走向，主管的管径等等，大体的机房安排，这样才能发现很多问题。做设计，问题越早裸露出来越好解决。同样开始的工作越过细，后面的工作才越容易。 设计是一个多工种配合的产品。给各专业提条件一定要精确，细致。同时对其他专业多少要有了解。比如暗柱的问题，在窗、门等四周会有很多结构柱，我们的风管、水管是不能穿的，要先和建筑打好招呼，很多时候，特别是空间缓和的时候，这些都是大问题。给电气提条件就更重要了，提完条件有变更，第一时间告诉电气专业，早出现的问题都好解决。 到期拿不出来是一回事，拿出来品质不高是另外一回事，这是个准则问题，到了交图的时候，老板重视的是你拿出来图纸水平就可以。 粗与细的问题，那里可以粗略一些，那里却要细致一些，首先要知道我们图纸是干什么的，施工图，顾名思义，就是给施工单位看的，让施工单位清楚我们的用意，履行我们的方案即可，所以你的图纸画的像朵花意义也不大。 施工图审查对我们可以说是一件好事，首先替我们把关，同时给了我们一个细化设计的时间，图纸交给审图中心普通要2周左右能打回来，有的甚至更长，我们完全可以利用这段时间细化我们的图纸。审图中心打回来，修改时间也至少一个星期，如果建筑专业有大的调整，修改的时间会更长，当然这就不是你的问题了。 暖通设计师年终工作总结(二) 20xx年x月x日加入公司，就职暖通工程师，通过查阅施工规范，虚心向项目负责人学习，仔细研读施工图纸，结合施工实际，熟悉了平亚施工管理模式。 期间主要涉及的工作有以下内容：组织现场施工，起草现场变更文件及与施工单位及本单位相关部门接口的专业内文件及信函编制，审核施工图纸、预算。消防、污水、雨水室外管网施工：为保证东苑、南苑消防、污水、雨水系统正常使用，配合住户交工验收，紧密安排工期。为节约成本，保证工程质量，加快施工进度，污水、雨水系统使用双壁波纹管，消防系统使用PE给水管。室外井使用预制混凝土井，比传统砖砌井施工简单，工期节约，为顺利交工创造了条件。在施工前进行前期策划、图纸绘制、材料审核、技术准备、施工过程中的技术服务、质量、安全文明施工、施工工期控制。
一、暖通图纸设计范围 1.在设计红线范围内建筑物的空调，通风与防排风设计。 2.地上部分开窗的楼梯间，前室的防排烟以及自然排烟要求的房间，走道等部 位，均按规范设计自然防排烟措施。 二、空调设计 1．空调冷热源 1)负荷计算：夏季冷负荷最高为A座3043.5KW、最低为芝士屋21.4KW；冬季 热负荷均为0KW；单位建筑面积冷指标最高为D座297W/m2、最低为露天剧场65W/m2。 2)商业零售、餐饮等单体均采用多连分体式空调（VRF），室外机安装保证配管 长度不超过70m，多联机运行管理和控制方便，可以分户按量收费，且管道安装占用空间小。 3)A座由于层高较高、空间较大故采用风冷热泵中央空调系统，采用两台1600KW 的风冷螺杆热泵冷水机组。 2．空调水系统 1)中央空调水系统为两管制一次泵负荷侧变流量系统。供回水温度设计为 7/12℃，空调水系统为异程式，回水支干管上装设流量平衡阀。末端设备的回水管上均设置比例调节电动二通平衡阀，空调水泵和风冷热泵机组一一对应运行。 2)空调冷热水系统定压均采用闭式膨胀罐，设置在屋面上。 3)空调水系统的最大工作压力为1.0MPa。 3．空调风系统 1)商业零售、餐饮空调室内机采用天花型卡式（四向送风），气流采用上送上
回方式。空调新风采用独立的VRF新风机组直接送到每个房间。 2)A座一层挑空商业区层高较高、空间较大空调采用全空气一次回风系统，气 流组织为顶送顶回。其他小房间空调采用风机盘管加新风系统，风机盘管风机盘管采用两管制，由温控器控制室温。气流组织形式为侧送上回或上送上回。 3)消防控制中心等有特殊要求的房间采用分体空调。 三、通风设计 四、防排烟设计 1.B座地下室和A座采用机械排烟系统，排烟量按照防烟分区面积×60计算。 其他单体采用可开启外窗进行自然排烟，可开启外窗面积不小于室内面积2%。其中楼梯间每五层内可开启外窗面积不小于2m2，前室则不小于3m2。 2.排烟风机应满足280℃时连续工作30min，入口处安装低于280℃自动关闭的 防火阀，防火阀关闭，排烟风机停止运转。排烟口距最远点的水平距离小于30米。 3.消声弯头外壳的耐火极限不低于同等级管道厚度和耐火时间的要求。 4.穿越防火分区的管道耐火极限不小于1.5小时（或用防火板包裹）。 5.排烟管道距离可燃物不得小于150mm，且用厚度不小于40mm的不可燃材料进 行隔热。 6.火灾自动报警器联动开启排烟区域的排烟装置，且在现场设置手动和自动开 启装置，并设置手动复位装置。 7.通风管穿越机房，防火隔墙和楼板处均设有70℃的防火阀，所有风管，风管 软接头和消声器的材质均为不可燃材料。 8.任一排烟阀或排烟口开启时，排烟风机，补风风机自动启动。
2021暖通设计师个人年终总结范文精选4篇 2021暖通设计师个人年终总结范文(一) 对于任何项目我们都要有一个明白的立场。画个图纸，不是什么难事，再艰难、庞杂的工程我们都要有信念搞定它，即便从设计专业的角度来说，修筑、构造、电气的工作量都比我们大，他们能完成，我们必定也能完成。然而详细到任何一个项目，我们都要提起足够的器重，麻雀虽小，五脏俱全，任何工程，哪怕是个小门房，我们也要有阐明、图例、平面图、体系图-该斟酌的细节一个都不能少，不要由于它小就不理睬，任何事情都要向前看。 方案对专业设计的重要性不言而喻，细心想想，我们做设计很多时候，时间都耽误在返工，对方案的调剂上了，真正的画图的时间毕竟有多少呢?所以确定一个好的方案比什么都主要。 工欲善其事，必先利其器。如果你在一段时间内只有实现一个项目，那么在你的桌子上只留下相应的手册、样本、图集、盘算器等等，把其余不相关的通通拿走。我们的时间会常常挥霍在找样本上，很让人恼火的一件事，就我所见到的暖通工程师的桌子很少有整齐的，上面堆满了各种样本。 在设计过程中一定要防止不必要的重复工作，要多写、多记。在房间里用一个层标好房间面积，风量、风机型号等再去做别的事情。还有一个重要问题，在开始正式设计之前，不论甲方
有无要求，都要做初步设计，当然可以很简单的，大抵的标出风管、水管的走向，主管的管径等等，大体的机房安排，这样才能发现很多问题。做设计，问题越早裸露出来越好解决。同样开始的工作越过细，后面的工作才越容易。 设计是一个多工种配合的产品。给各专业提条件一定要精确，细致。同时对其他专业多少要有了解。比如暗柱的问题，在窗、门等四周会有很多结构柱，我们的风管、水管是不能穿的，要先和建筑打好招呼，很多时候，特别是空间缓和的时候，这些都是大问题。给电气提条件就更重要了，提完条件有变更，第一时间告诉电气专业，早出现的问题都好解决。 到期拿不出来是一回事，拿出来品质不高是另外一回事，这是个准则问题，到了交图的时候，老板重视的是你拿出来图纸水平就可以。 粗与细的问题，那里可以粗略一些，那里却要细致一些，首先要知道我们图纸是干什么的，施工图，顾名思义，就是给施工单位看的，让施工单位清楚我们的用意，履行我们的方案即可，所以你的图纸画的像朵花意义也不大。 施工图审查对我们可以说是一件好事，首先替我们把关，同时给了我们一个细化设计的时间，图纸交给审图中心普通要2周左右能打回来，有的甚至更长，我们完全可以利用这段时间细化我们的图纸。审图中心打回来，修改时间也至少一个星期，如果
暖通工程师述职报告 我们只有迎难而上，克服困难，怀有坚定团队精神让我们有信心完成分公司下过的生产任务，为公司的快速发展目标作出贡献。 暖通工程师述职报告在本年度和助理工程师任职期间，刻苦钻研业务，努力学习理论知识和各种设计技能，提高自身的业务水平，认真落实工作细节，深入贯彻“八步走”的工作思路，奋力拼搏，圆满的完成各项任务。现将完成的工作总结如下： 一、XXXX年至今，在领导的帮助和引导下，通过自身的努力顺利圆满的完成各项任务。主要有： 1)阿尔善职工浴室改造及热水配套施工图 2)宝力格油田新区产能建设及配套工艺施工图 3)石兰线和长呼线原油管道工程可研初设 4)第五采油厂公安、保卫、消防综合楼施工图 5)国石油广西石化1000万吨/年炼厂成品油外输管道工程可研初设施工图 6)中国石油广西石化南宁屯里配套油库改扩建工程可
研初设施工图 7)中国石油新疆销售分公司阿克苏油库改扩建工程可研初设施工图 8)阿赛线安全改造工程可研初设施工图 9)沙河市天然气利用二期工程施工图 10)中国石油内蒙古销售公司内蒙五个油库可研初设施工图 11)第三综合服务处职工医院住院部施工图 12)中国石油广西销售公司桂林油库工程可研初设施工图 13)中国石油广西销售公司柳州油库工程可研初设施工图 14)中国石油宁夏销售司银川油库改扩建工程可研初设施工图 15)阿赛线安全改造工程可研初设施工图 16)阿尔油田产能地面建设倒班公寓施工图 17)永清备用站及陕京系统与大港储气库群第三条联络管道工程可研
等工程，在工程中学习和提高，努力让自己成为一个合格的职业人，全心全意为项目服务，确实保证工程如期完成。 二、以后重点开展工作 1、为公司向总承包转型，提供优质的服务。 总承包是公司发展的新方向和目标。以承载我们公司的希望和未来，也是我们每个人的希望和未来，切实作好本职设计工作，为总承包提供完整的技术服务。包括前期的技术咨询、图纸、计算书和后期的现场服务。为此我们做到勤与业主沟通，了解业主的需求，为他们提供满意服务，坚持搞好项目前期策划，做好重点、难点和关键环节的有效控制，确保工程进度、质量、安全和投资满足客户需求。暖通组适应总包工程对设计的要求，积极配合参与做好与总承包“联合”的工作。 2、现场问题应积极响应，有问题及时到现场进行解决 现场问题很急切，需要技术人员到现场去分析问题，解决问题，这是对自己的工设计负责，对业主负责，体现CPE 的精神诚正精进。比如：阿克苏油库暖通的问题现在已经处理完。现将阿克苏油库的问题总结如下：办公楼暖气一半热，一半凉，每天必须进行排气，才能勉强正常取暖。 阿克苏油库锅炉房内设有2台采暖热水4吨/小时热水
风管与风速的确定 风管计算三种方法： 静压复得法 假定风速法 等摩阻法 空调风系统的管道设计 （一）风管机在设计管道时首先必须从产品资料上了解三个参数：风量、风压、噪声。 1．风量：为了确定送风管道大小。 2．风压：也叫机外静压。为了计算在送风过程中克服阻力所需的参数。简单不确切地说，就是能将风送多大距离的动力。 3．噪声：其产品技术资料所标的噪声只是相对的，因为噪声是随不同条件而相应的变动的。可能产生噪声的渠道有：机器本身的风机、机器运行振动、送风风压过大等。 （二）风系统设计包括的主要容有：合理采用管的空气流速以确定风管截面尺寸，计算风系统的阻力及选择风机，平衡各支风路的阻力以保证各支风路的风量达到设计值。 那么管风速如何选择？风管尺寸如何来确定呢？ ※管风速的选取决定了风管截面的尺寸，两者之间的关系如下： F=a×b=L/(3600＆#8226;V) （公式1-1） 式中：F：风管断面积（㎡） a、b：风管断面长、宽（m） L：风管风量（m3/h） V：风速（m/s） 以上各取值受到以下几个方面的影响： ①建筑空间：在现代的建筑中，无论是多层建筑或高层建筑，还是高档别墅，建筑空间都是相当紧的，因此要求我们尽可能提高风速以减少风管的截面。（管风速与风管截面积成反比，即是风速越高，则风管截面积越小，反之，风速越低，则风管截面积越大。） ②风机压力及能耗：风速越高，则风阻力越大，风机的能耗也就越大，从此点来说又要求降低风速。 ③噪音要求：风速对噪音的影响表现在三个方面：首先，随着风速的提高，风机风压的要求较高而引起风机的运行噪声加大；第二，风速加大至一定程度时，在通过风管部件时将产生气流噪声；第三，随着风速的提高，风管消声的消声能力下降。总的来说，风管的风速越高，则所产生的噪声就越大。 因此,管风速的选取是综合平衡各种因素的一个结果.通过查阅相关资 料和有关手册以及根据实际工程的体会,建议空调通风系统中的各种风道的推荐风速见下表所示:（表1） 场合以合宜噪声为主导主风管的风速V（m/s）以合宜风管阻力为主导的风速V（m/s）

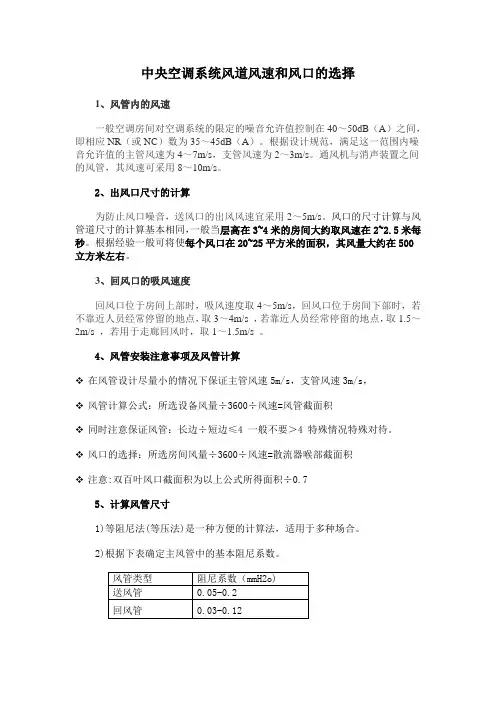

中央空调系统风道风速和风口的选择作者：admin 来源：本站原创时间：2011-01-04 浏览次数： 1072 【大中小】【复制】【打印】 1、风管内的风速 一般空调房间对空调系统的限定的噪音允许值控制在40～50dB（A）之间，即相应NR（或NC）数为35～45dB（A）。根据设计规范，满足这一范围内噪音允许值的主管风速为4～7m/s，支管风速为2～3m/s。通风机与消声装置之间的风管，其风速可采用8～10m/s。 2、出风口尺寸的计算 为防止风口噪音，送风口的出风风速宜采用2～5m/s。风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在3~4米的房间大约取风速在2~2.5米每秒。根据经验一般可将使每个风口在20~25平方米的面积，其风量大约在500 立方米左右。 3、回风口的吸风速度 回风口位于房间上部时，吸风速度取4～5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取3～4m/s ，若靠近人员经常停留的地点，取1.5～2m/s ，若用于走廊回风时，取1～1.5m/s 。 4、风管安装注意事项及风管计算 在风管设计尽量小的情况下保证主管风速5m/s，支管风速3m/s， 风管计算公式：所选设备风量÷3600÷风速=风管截面积 同时注意保证风管：长边÷短边≤4 一般不要＞4 特殊情况特殊对待。 风口的选择：所选房间风量÷3600÷风速=散流器喉部截面积 注意:双百叶风口截面积为以上公式所得面积÷0.7 5、计算风管尺寸 1)等阻尼法(等压法)是一种方便的计算法，适用于多种场合。 2)根据下表确定主风管中的基本阻尼系数。
因回风管位于吸风部位，主要承受外部压力，应注意减轻其风管负担。对于风管系统，常采用送风管0.08-0.15mmH2O/m，回风管0.06-0.1 mmH2O/m作为基准。 6、在进行风管机的风管道设计时，注意在风管机的进、出风处加静压箱，以均衡风压，减少噪音，并且使静压箱内的流速保证在3米每秒以下，其长度可根据实际情况来定。 7、风压估算 如弯头、三通、变径等较少的情况下每米损失4pa左右。 如弯头、三通、变径等较多的情况下每米损失6pa左右 8、接风管的风盘的风口设计 1）第一个送风口与风盘的出风口的距离要适当； 2）带有两个出风口的风盘送风管要变径； 3）风盘的送风口与回风口距离要适当。（≤5米） 9、风口的选用. ①新风口，送风口用双层百叶风口 ②回风口用格栅风口 ③排风口用双层百叶 ④氟系统由于风量一般比较小，如要求冬季采暖需要，宜采用用双层百叶，不能用散流器。风机盘管带两个风口时宜选用带调节阀的双层百叶。 / 表1.推荐的送风口流速
暖通设计年度总结 篇一：暖通专业年度工作总结 篇一：2013年暖通技术员工作总结 2013年工作总结 时光荏苒，岁月如梭。不知不觉间，我加入xxxx这个大家庭已经小半年。半年间，我从一个毫无经验可谈的应届毕业生成长为一个暖通工程技术员，回首这半年，有刚入职时的迷茫，有刚到太原项目的艰辛，有遇到问题时的烦恼，当然也有解决问题后的兴奋及喜悦... 现在就我半年来的工作情况总结如下：我很荣幸有机会加入xxxx，并且有幸接触到xxxx项目。所以我衷心感谢公司领导对我的信任及栽培，我深知这个机会来之不易，自从加入xxxx目，我努力学习，虚心接受领导和同事的意见，严格要求自己，在工作上认真细心，踏实勤奋，及时及领导同事沟通工作中的问题。积累了一定的工作经验，取得了
很大的进步。 回顾xxxx项目这半年的情况，从刚开始项目工作的举步维艰，处处碰壁，到项目进展工程中遇到各种技术问题，在项目部各个领导，各个部门的通力协作下，努力克服各方面的困难，在年底完成了标准层的风管主管，水管主管，以及各栋楼水管立管、风管立管以及地下室通风排烟的吊装工作，取得了一定的成绩，但这其中同时暴露出很多问题，需要我们努力克服、解决。 首先，项目部一定要统一思想，有共同的目标并为之努力奋斗。起初各项工作进展困难，很大一部分原因就是项目部刚刚组建，各部门之间不熟悉，默契不够，没有形成统一战线，当然，这个问题在公司领导的协调指挥下，随着工程的进展，得到了很好的解决。我相信，xxxx项目部已经是一个成熟的项目部，只要在各位领导的带领下，各部门认真工作，努力配合，及时沟通，明年的工作一定会进展的更加顺利。
暖通设计专业工作总结 水暖工程师个人年度工作总结 工程部： 转眼到丽富工作已经近半年了，期间在领导的培养帮助、同事们的关心支持下，依靠自己的专业基础和工作经验，通过刻苦钻研学习逐步完成了新公司、新环境、新工程、新角色的转变和适应。马上年末终了，静心回顾这段时间的工作生活，收获颇丰。现将我的工作情况总结如下： 一、工作态度方面 严格遵守公司各项规章制度，维护公司形象。平时注重政治理论学习，在思想上积极要求上进，提高个人素质。向理论学习，向专业知识学习，向身边的同事学习，逐步提高自己的理论水平和业务能力。克服年轻气躁，做到脚踏实地，提高工作主动性，不怕多做事，不怕做小事，踏实肯干，努力完成好领导交给的各项业务工作，在点滴实践中完善提高自己。 二、工程的现场管理及监督检查工作 在项目现场管理中，认真学习了工程部岗位职责，将岗位职责纳入自己的实际行动中。同时，严格遵守公司的各项规章制度，严格按照工程部的职责“三控两管一协调”的要求去做，努力完成公司开发目标计划。负责任的去做工程的管理工作，保证工程的质量、安全、进度、成本达到要求。认
真贯彻公司的各项指示精神，完成各项工作任务。认真对待工程部项目检查中提出的问题和整改意见，结合实际，认真学习。 (一)工程质量管理及监督检查工作。 工程现场管理以签定的承包与合作合同、协议及制定、审批的目标与计划为依据。工程施工过程中，严格按设计要求、验收规范、规定，监督检查工程质量、进度、安全等工作。质量管理上，着重确立工程质量管理目标、确定工程质量预控方案；工程产品形成的过程控制；工程验收控制；加强现场的沟通等工作。 (1)参与确定工程质量预控方案。针对监理、施工单位在节能、质量通病防治等方面的薄弱环节提出改进要求，参与协助其完善施工工艺、措施的制定。 (2)参与产品形成的过程控制。建筑产品主要是由手工完成，因此产品质量就必然会出现较大的偏差。首先必须严把原材料质量关。对进场材料质量、数量、规格验收，并监督现场取样送检，以检查到场材料是否符合合同要求。对于承包单位的自购材，主要是加强对到场的材料检验。一是样板引路；二是要通过监理的日常性见证取样对材料质量检验监督；三是项目部对现场材料巡查，对可疑材料，先停用封存，再取样检查，排除疑点方可使用；四是水暖工程师做专业检查，对可疑材料，现场封存，扩大取样数量，在规范之外，

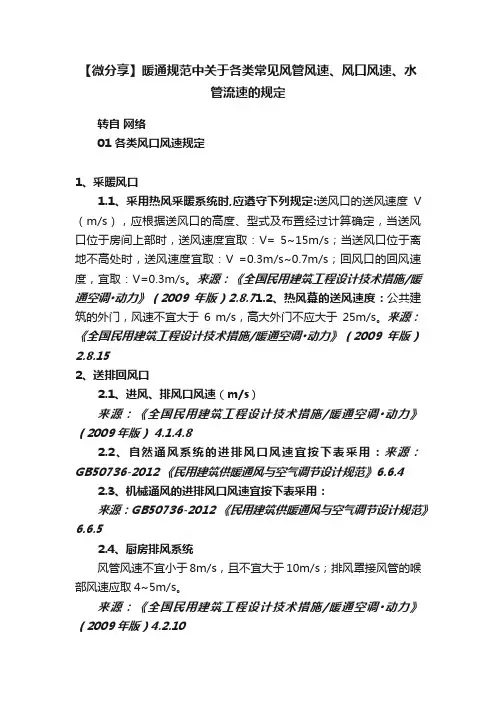

暖通规范中关于各类常见风速的规定 一、各类风口风速规定 1、采暖风口 1.1、采用热风采暖系统时,应遵守下列规定: 送风口的送风速度V（m/s），应根据送风口的高度、型式及布置经过计算确定，当送风口位于房间上部时，送风速度宜取：V= 5~15m/s；当送风口位于离地不高处时，送风速度宜取：V =0.3m/s~0.7m/s； 回风口的回风速度，宜取：V=0.3m/s。 来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.7 1.2、热风幕的送风速度：公共建筑的外门，风速不宜大于6 m/s，高大外门不应大于25m/s。 来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.15 2、送排回风口 2.1、进风、排风口风速（m/s） 注：风口风速应按实际有效面积计算，一般百叶风口的遮挡率取50%。 来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.8 2.2、自然通风系统的进排风口风速宜按下表采用： 来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.4 2.3、机械通风的进排风口风速宜按下表采用： 来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.5 2.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。 来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.10 2.5、侧送和散流器平送的出口风速采用2m/s~5m/s。 孔板下送风的出口风速，从理论上讲可以采用较高的数值。因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。一般采用3m/s"'_'5m/s 为宜。 条缝形风口气流轴心速度衰减较快，对舒适性空调，其出口风速宜为2m/s~4m/s 。 喷口送风的出口风速是根据射流未端到达人员活动区的轴心风速与平均风速经计算确定。喷口侧向送
作者：admin 来源：本站原创时间：2011-01-04 浏览次 数：576 【大中小】【复制】【打印】 1、风管内的风速 一般空调房间对空调系统的限定的噪音允许值控制在40～50dB （A）之间，即相应NR（或NC）数为35～45dB（A）。根据设计规范，满足这一范围内噪音允许值的主管风速为4～7m/s，支管风速为2～3m/s。通风机与消声装置之间的风管，其风速可采用8～10m/s。 2、出风口尺寸的计算 为防止风口噪音，送风口的出风风速宜采用2～5m/s。风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在3~4 米的房间大约取风速在2~2.5 米每秒。根据经验一般可将使每个风口在 20~25 平方米的面积，其风量大约在500 立方米左右。 3、回风口的吸风速度 回风口位于房间上部时，吸风速度取4～5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取3～4m/s ，若靠近人员经常停留的地点，取～2m/s ，若用于走廊回风时，取1～ 1.5m/s 。 4、风管安装注意事项及风管计算 在风管设计尽量小的情况下保证主管风速5m/s，支管风速
3m/s， 风管计算公式：所选设备风量÷ 3600÷风速=风管截面积 同时注意保证风管：长边÷短边≤ 4 一般不要＞4 特殊情况特殊对待。 风口的选择：所选房间风量÷ 3600÷风速=散流器喉部截面积 注意: 双百叶风口截面积为以上公式所得面积÷ 5、计算风管尺寸 1）等阻尼法（等压法）是一种方便的计算法，适用于多种场合2）根据下表确定主风管中的基本阻尼系数。 因回风管位于吸风部位，主要承受外部压力，应注意减轻其风管负担。对于风管系统，常采用送风管，回风管mmH2O/m 作为基准。 6、在进行风管机的风管道设计时，注意在风管机的进、出风处加静压箱，以均衡风压，减少噪音，并且使静压箱内的流速保证在3 米每秒以下，其长度可根据实际情况来定。
怎么能迅速的成长为一名成熟的暖通设计职员，下面我就把我从业7年的血泪历史总结的经 验和大家分享，盼望大家能从中有所播种。 1.态度 对于任何项目我们都要有一个明白的立场。画个图纸，不是什么难事，再艰难、庞杂的工程 我们都要有信念搞定它，即便从设计专业的角度来说，建筑、结构、电气的工作量都比我们大，他们能完成，我们必定也能完成。然而详细到任何一个项目，我们都要提起足够的器重，麻雀虽小，五脏俱全，任何工程，哪怕是个小门房，我们也要有阐明、图例、平面图、体系图…该斟酌的细节一个都不能少，所以我情愿做一个1万平米的项目，也不愿做3个1千平 米的项目，就是这个情理。所以我们接到一个工程，不要由于它小就不理睬，任何事情都要 向前赶，我们做设计永远不晓得要产生什么。 2.方案 方案对我们专业设计的重要性不问可知，其实大家细心想想，我们做设计很多时候，时间都 耽误在返工，对方案的调剂上了，真正的画图的时间毕竟有多少呢?所以确定一个好的方案比什么都主要。 2.1.慷慨案：这里说的重要是设计最初的一个整体思路，咱们专业的内容说白了就三块：采暖、透风、空调。拿到一个名目结合项目标地点、功效、建造的请求、甲方的设计义务书要 敏捷、正确确实定设计计划。也就是一内一外，内部用什么情势，外部用什么形式。比方住 宅采暖，内部就是分户热计量，至于是散热器、地板敷设等等详细形式再跟甲方断定，外部 就看，是本人供给热源还是市政热力，自己提供热源用什么形式，锅炉?热泵?市政热力是直 接供仍是要二次换热，而且内外要联合，好比市政提供的是85~60度的热水，户内采取散热 器就能够直接供，假如是地板敷设采暖，就要换热，当然条件是市政压力能满意的情形下。 其最好的方法是多问，找高手帮你肯定，在这一步上破费再多的时光都是值得的。 2.2.专业敏理性：这一点很重要，当然这也是长期做设计积累起来的，要求我们每做一个项 目都要有所收成，这样长期积累，就会构成我们专业特有的敏感。比如，看到高层建筑就先 看看防烟楼梯间、前室和用前室;内走道、无窗房间、中庭等等，天然排烟行不行，不行就机 械防排烟，竖井怎么设，风机怎么设，具体的数据你可能不记的，但是这个思路要有，还要 知道在那里找到相应的数据、计算方式。同理，看到厨房，就要想到排风，具体的做法设计 手册都有的，只要知道就没问题。 2.3.几个容易忘记的问题：以下是多少个容易忘记的问题，而且会发生重大成果的问题，仅 为个人观点，大家也可以弥补： 2.3.1.排风的补风，很多设置排风系统的地方(包含排烟)，没有考虑补风，主要是在地下建筑里，做作补风是可以的，但是很多情况下，天然补风的条件不具备，还有就是厨房，厨房的 排风要求补风，在北方，冬季补风还要加热。 2.3.2.设备吊装口：很多情况下，我们都容易忘记这个问题，制冷机房布置好了，但是设备怎 么运输进来，包括当前的调换检验没有考虑，一般的校订、审核的人也容易漏了这个问题， 但是甲方都不会忘，如果在施工图交底的时候被甲方提出来，可就是大问题了 2.3.3.锅炉、直燃机组的烟囱：当初许多项目这些燃气(油)的装备都是放在地下室，烟囱个别
