镀锌板风管摩擦阻力表
v=2m/s
1152/0.14
2722/0.22

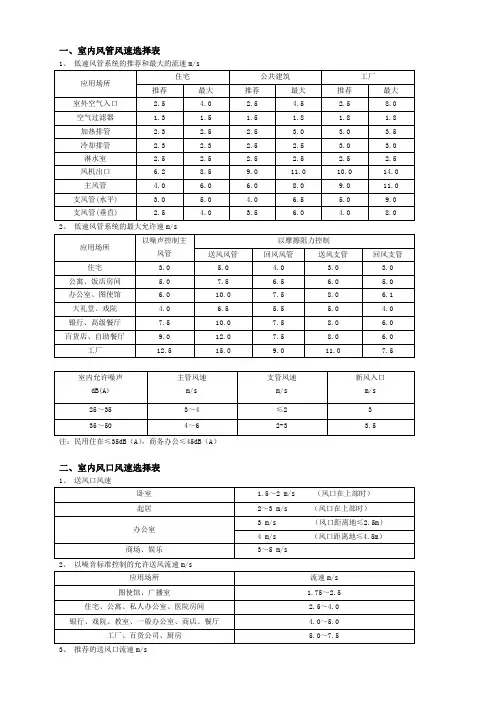

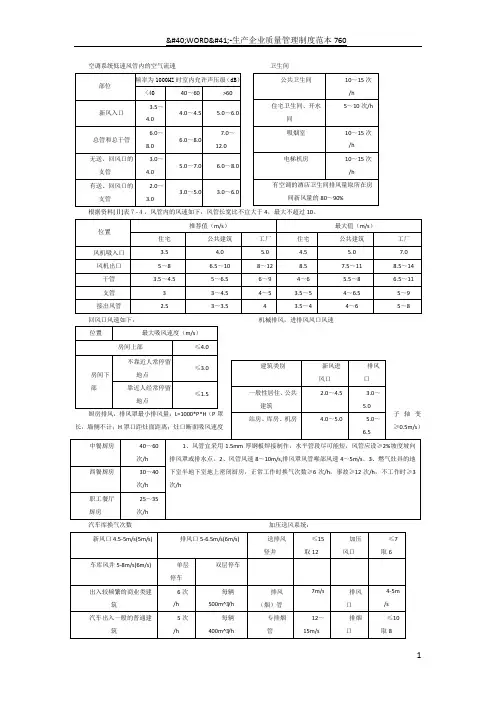

室内风管风速选择表
1、低速风管系统的推荐和最大流速m/s
2、低速风管系统的最大允许速m/s
注：民用住宅≤35dB （A ），商务办公≤45dB （A ）。
四、室内风口风速选择表 1、送风口风速
室
3m/s 2、以噪音标准控制的允许送风流速
m/s
3、推荐的送风口流速m/s
4、送风口之最大允许流速m/s
饭店房间、会客室 百货公司、剧场 5、回风口风速
下部 6、回风格栅的推荐流速m/s
百叶窗的推荐流速
m/s
8、逗留区流速与人体感觉的关系
0.38
0.38--1.52
9、顶棚散流器送风量
10、侧送风口送风量
2.5
300*150
115
135
1000*75
五、通风系统设计
1、送风口布置间距
回风口应根据具体情况布置
一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。
2、标准型号风盘所接散流器的尺寸表-办公室
注:办公室推荐送风口流速:2.5-4.0m/s
风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。
3、散流器布置
散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。
4、空调房间允许最大送风温差℃
4
舒适性空调的送风温差
送风高度H小于等于5m，送风温差小于等于10度；
送风高度H大于5m，送风温差小于等于15度。
为防止出风口结露，应使送风干球温度高于室内空气的露点温度2-3度。
5、工艺性空气调节空调房间允许最大送风温差.
注:生活区或工作区处于下送气流的扩散区时,送风温差应通过计算确定。
民用建筑最小新风量
《空调通风工程系统运行管理规范》(征求意见稿)：
空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间内二氧化碳浓度小于0.1%。
民用建筑主要房间人员所需新风量〔m3/（h·P）〕
餐厅、宴会厅、多功能厅
《采暖通风与空气调节设计规范》（报批稿）第3.1.9条：
（强制性条文）建筑物室内人员所需最小新风量，应符合以下规定：
①民用建筑人员所需最小新风量按现行有关卫生标准确定；
②工业建筑应保证每人少于30 m3/h的新风量。
民用建筑主要房间人员所需的最小新风量参考值〔m3/（h·P）〕
小
学校教室
注：大学教室可参照会议室标准。
