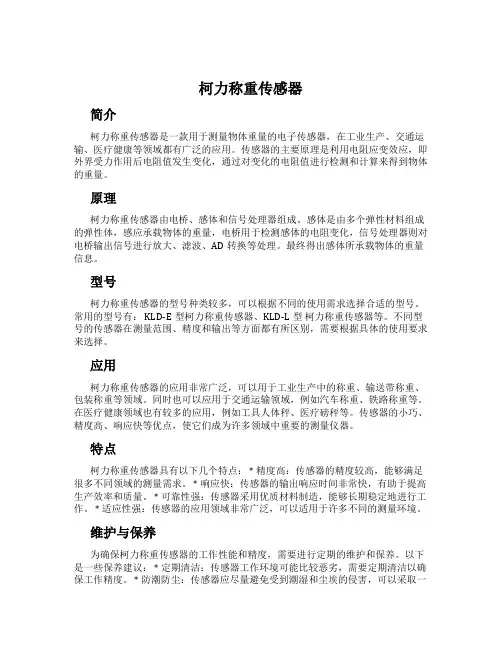

柯力S型称重传感器

柯力S型称重传感器规格：

PST DE DEE DEF XSCB DEML

柯力S型称重传感器特点：

--剪应力测量方式，可承受拉、压力。输出对称性好，结构紧凑，安装方便，高精度、稳定性好。灌胶密封，防油、防水、耐腐蚀，环境。

--S型梁结构设计，拉压双向承载，优质钢材质；全密封焊接；

柯力S型称重传感器技术参数及接线方式：

额定载荷100～20000kg

综合精度0.02（线性+滞后+重复性）灵敏度 2.0mV/V

蠕变±0.02％F·S/30min

零点输出±1％F·S

零点温度影响±0.02％F·S/10℃

输出温度影响±0.02％F·S/10℃

工作温度-20℃～+65℃

输入阻抗380±10 Ω

输出阻抗350±3 Ω

绝缘电阻＞5000MΩ

安全过载150％F·S

供桥电压建议10VDC

材质合金钢

接线方式 输入（+）：红线 输入（-）：蓝线

输出（+）：黄线 输出（-）：白线

柯力S 型称重传感器制造工艺：

1．电阻应变计粘贴工艺机理将电阻应变计粘贴在弹性元件应变区的表面属于物理结合，利用的是金属材料表面的附着力和分子之间的引力，它不象化学结合那样由分子键聚合而十分牢固。因此，为使电阻应变计致密的、牢靠的粘贴在弹性元件上，必须创造非常好的粘贴条件，这就是对粘贴表面进行打磨或喷砂处理。其作用是： （1）除去弹性元件贴片表面的氧化层，净化表面，活化表面分子，为增加表面的附着力创造条件。 （2）增大有效粘贴面积，提高粘结强度，特别是抗剪强度。

（3）使应变胶粘剂更好的浸润与渗透到弹性元件表层，保证粘贴质量。粘贴电阻应变计是称重传感器制造工艺流程中的关键工序，应严格按工艺技术要求操作。为保护粘贴好的电阻应变计使其保持位置准确，应与高温橡胶板隔离。即在电阻应变计和高温橡胶板之间隔垫一层聚四氟乙烯薄膜，厚度约为0.07mm ，美国贴片工艺为0.003英寸（0.0762mm ），日本贴片工艺为0.025mm ～0.075mm 。由于聚四氟乙烯薄膜的摩擦系数低，所以作为一个滑动膜位于电阻应变计和高温橡胶板之间，允许高温橡胶板和其上的压块或压板有自行活动的余地，而又不影响电阻应变计粘贴位置的准确性。实际上是在已粘贴电阻应变计和高温橡胶板两者之间，提供一个非吸附性界面，为正确安装加压夹具，保证电阻应变计位置准确创造条件。

2．应变胶粘剂固化、后固化工艺机理固化就是在规定的温度下、一定的时间内应变胶粘剂本身交联，以及它和弹性元件之间产生附着作用而牢固结合的过程。固化是否充分、完全，直接影响应变胶粘剂的物理和机械性能，主要是关系到影响应变传递性能的粘结强度，特别是剪切强度达不到技术要求，造成弹性元件的应变不能同步准确的传递给电阻应变计的敏感栅。固化工艺的关键问题是固化温度、保温时间、升温速率， 3．组焊惠斯通电桥工艺机理

由四个电阻R1、R2、R3、R4连成四边形组成的电路称为惠斯通电桥电路，如图1所示，其作用 是将电阻变化转换成电压输出。

四个电阻称为电桥的四个臂，四边形的BD 对角线连有测量仪表称为电桥的输出端，四边形的AC 对角线连接电源称为电桥的供桥端。在供桥端AC 施加供桥电压Ui 后，便在输出端BD 有一个初始电压U0，若桥臂的电阻发生变化，则输出电压也相应变化为U0＋△U0。

柯力S型称重传感器

柯力S型称重传感器规格： PST DE DEE DEF XSCB DEML 柯力S型称重传感器特点： --剪应力测量方式，可承受拉、压力。输出对称性好，结构紧凑，安装方便，高精度、稳定性好。灌胶密封，防油、防水、耐腐蚀，环境。 --S型梁结构设计，拉压双向承载，优质钢材质；全密封焊接； 柯力S型称重传感器技术参数及接线方式：

额定载荷100～20000kg 综合精度0.02（线性+滞后+重复性）灵敏度 2.0mV/V 蠕变±0.02％F·S/30min 零点输出±1％F·S 零点温度影响±0.02％F·S/10℃ 输出温度影响±0.02％F·S/10℃ 工作温度-20℃～+65℃ 输入阻抗380±10 Ω 输出阻抗350±3 Ω 绝缘电阻＞5000MΩ 安全过载150％F·S 供桥电压建议10VDC 材质合金钢

接线方式 输入（+）：红线 输入（-）：蓝线 输出（+）：黄线 输出（-）：白线 柯力S 型称重传感器制造工艺： 1．电阻应变计粘贴工艺机理将电阻应变计粘贴在弹性元件应变区的表面属于物理结合，利用的是金属材料表面的附着力和分子之间的引力，它不象化学结合那样由分子键聚合而十分牢固。因此，为使电阻应变计致密的、牢靠的粘贴在弹性元件上，必须创造非常好的粘贴条件，这就是对粘贴表面进行打磨或喷砂处理。其作用是： （1）除去弹性元件贴片表面的氧化层，净化表面，活化表面分子，为增加表面的附着力创造条件。 （2）增大有效粘贴面积，提高粘结强度，特别是抗剪强度。 （3）使应变胶粘剂更好的浸润与渗透到弹性元件表层，保证粘贴质量。粘贴电阻应变计是称重传感器制造工艺流程中的关键工序，应严格按工艺技术要求操作。为保护粘贴好的电阻应变计使其保持位置准确，应与高温橡胶板隔离。即在电阻应变计和高温橡胶板之间隔垫一层聚四氟乙烯薄膜，厚度约为0.07mm ，美国贴片工艺为0.003英寸（0.0762mm ），日本贴片工艺为0.025mm ～0.075mm 。由于聚四氟乙烯薄膜的摩擦系数低，所以作为一个滑动膜位于电阻应变计和高温橡胶板之间，允许高温橡胶板和其上的压块或压板有自行活动的余地，而又不影响电阻应变计粘贴位置的准确性。实际上是在已粘贴电阻应变计和高温橡胶板两者之间，提供一个非吸附性界面，为正确安装加压夹具，保证电阻应变计位置准确创造条件。 2．应变胶粘剂固化、后固化工艺机理固化就是在规定的温度下、一定的时间内应变胶粘剂本身交联，以及它和弹性元件之间产生附着作用而牢固结合的过程。固化是否充分、完全，直接影响应变胶粘剂的物理和机械性能，主要是关系到影响应变传递性能的粘结强度，特别是剪切强度达不到技术要求，造成弹性元件的应变不能同步准确的传递给电阻应变计的敏感栅。固化工艺的关键问题是固化温度、保温时间、升温速率， 3．组焊惠斯通电桥工艺机理 由四个电阻R1、R2、R3、R4连成四边形组成的电路称为惠斯通电桥电路，如图1所示，其作用 是将电阻变化转换成电压输出。 四个电阻称为电桥的四个臂，四边形的BD 对角线连有测量仪表称为电桥的输出端，四边形的AC 对角线连接电源称为电桥的供桥端。在供桥端AC 施加供桥电压Ui 后，便在输出端BD 有一个初始电压U0，若桥臂的电阻发生变化，则输出电压也相应变化为U0＋△U0。

地磅原理及基础知识

地磅原理及基础知识 <点击复制本贴地址,推荐给朋友> 地磅按秤体结构可分为:U型钢地磅、槽钢地磅、工字钢地磅、钢筋混凝土地磅;按传感器可分为数字式地磅、模拟式地磅、全地磅;汽车衡俗 称地磅。地磅按传感器输出信号分类可分为模拟式地磅与数字式地磅;按称量方式分为静态汽车衡与动态汽车衡(地磅);按安装方式可分为地 上衡与地中衡;按秤台结构分为钢结构台面与混凝土台面;按使用环境状况可分为防爆地磅与非防爆地磅;按地磅的自动化程度可分为非自动 地磅与自动地磅。她们的基本配置就是一样的。都需要传感器、接线盒、打印机、称重仪表,现如今的地磅可以配上电脑与称重软件。 地磅英文为:scale,所以在行业内就有:SCS系列之称; 常用规格有:宽3~3、4 长有6~24,称重范围30T~200T,有的厂家可以生产到250T 地磅标准配置主要由承重传力机构(秤体)、高精度称重传感器、称重显示仪表三大主件组成,由此即可完成地磅基本的称重功能,也可根 据不同用户的要求,选配打印机、大屏幕显示器、称重管理软件系统以完成更高层次的数据管理及传输的需要。 承重与传力机构——将物体的重量传递给称重传感器的机械平台,常见有钢结构及钢混结构二种型式。 高精度称重传感器——就是地磅的核心部件,起着将重量值转换成对应的可测电信号的作用,它的优劣性直接关系到整台衡器的品质。 称重显示仪表——用于测量传感器传输的电信号,再通过专用软件处理显示重量读数,并可将数据进一步传递至打印机、大屏幕显示器、 电脑管理系统。 打印机:用于打印重量数据表单大屏幕:用于远距离读数 称重管理软件-系统:用于重量数据的进一步处理、储存、传输等。 不同厂家的地磅,强调的参数与侧重点不一样,不过大致一样,下面以科杰衡器厂的为例 数字式地磅的特点: 数字式地磅解决传输信号弱及干扰问题--数字化通讯 1、模拟式传感器的输出信号最大一般在数十毫伏,在电缆传输这些弱信号过程中,很容易受到干扰,从而造成系统工作不稳定或计量 准确性降低。而数字式传感器的输出信号均在3-4V左右,其抗干扰能力远大于模拟信号数百倍,解决传输信号弱及干扰问题; 2、采用RS485总线技术,实现信号的远距离传输,传输距离不小于1000米; 3、总线结构便于多个称重传感器的应用,在同一个系统中最多可接

HBB-50kg称重传感器

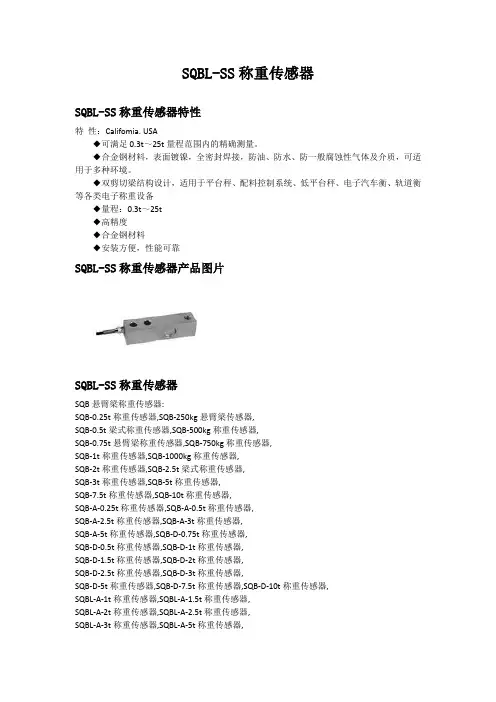

HBB-50kg称重传感器 广州南创房工 美国CELTRON称重传感器有限公司在美国成立，是一个基于应变式称重传感器，数字指标，吊秤称重系统，自成立以来，美国CELTRON进口称重传感器的产品远销38个国家，在多个国家设立了分支机构或办事处，生产基地遍布美洲、东欧、中国等地；并在中国设立了广州南创传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。 美国CELTRON称重传感器型号大全 STC S型称重传感器： STC-5kg STC-10kg STC-25kg STC-50kg STC-75kg STC-100kg STC-250kg STC-500kg STC-750kg STC-1t STC-1.5t STC-2t STC-2.5t STC-5t STC-7.5t STC-10t STC-20t STC-50kgSS STC-75kgSS STC-100kgSS STC-250kgSS STC-500kgSS STC-750kgSS .STC-1tSS STC-1.5Tss STC-2Tss STC-2.5tSS STC-5tSS STC-7.5tSS STC-10tSS STC-20t STC-50 lb STC-100 lb STC-150 lb STC-200 lb STC-300 lb STC-500 lb STC-750 lb STC-1K lb STC-1.5K lb STC-2K lb STC-2.5K lb STC-3K lb STC-5K lb STC-7.5K lb STC-10K lb STC-15K lb STC-30K lb STC-40K lb STC-50kgXS STC-75kgXS STC-100kgXS STC-250kgXS STC-500kgXS STC-750kgXS 美国celtron SQB/SQB-SS/SEB梁式称重传感器： SQB-250kg SQB-500kg SQB-1t SQB-1.5t SQB-2t SQB-2.5t SQB-5t SQB-250kgSS SQB-500kgSS SQB-1tSS SQB-1.5tSS SQB-2tSS SQB-2.5tSS SQB-5TSS SQB-500 lb SQB-1K lb SQB-2K lb SQB-2.5K lb SQB-3K lb

地磅的标定方法

地磅的标定方法-CAL-FENGHAI.-(YICAI)-Company One1

精煤仓地磅的标定 一、步骤 1、在显示器后面有个标定的转换开关(在上边是标定,下边是称重),把它转换到标定位置。 2、在显示器的案板上有标定按钮,按下按钮→输入密码(888888)→按输入(显示的是分度值以5进1)→按输入(显示的是3,表示小数点保留三位)→按输入(显示的是地磅总重量,比如,重新输入总重量→按输入(显示一排字母)→按输入(显示1表示清零)。 3、以上操作完后,在另一个地磅上称一辆带货物的车(比如是40吨),开到需标定的磅上来<稳定后输入吨数(比如40吨),按输入。 4、把车开出地磅,转换开关转到称重状态,标定操作完成。 二、注意事项,标定完后,在另一个准确的地磅上称的吨数再到新标定的地榜上再测,作比较。 地磅注意事项 1、本上磅或下磅时，必须要慢，不要过分碰撞秤体。 2、开仪表时，必须先检查仪表上的连线，确认无误后打开电源，再开电脑，启动系统程序。 3、关仪表时，先关程序，在关电脑，最后关电源。 4、如果电压不稳定时，请不要随便用电子磅。 5、晚上磅房没人的情况下，关掉电源，拔掉仪表上的连线。 6、注意雷击、尤其下雨天时，尽量不易使用仪表。 HBM仪表标定方式 1、找个尖物在仪表上的小孔上点一下； 2、进入菜单WEIGHING PARAMETER→MEASURE CHARCT进行标定。 3、进入CALIBARION WEIGHT 输入标定重量。 4、进入ZEROLOAD 确保秤台上没有杂物按回车确定。 5、进入NOMINALLOAD,上车等车稳定后，按回车确定。 6、按多次仪表上的CE键，或键盘上的ESC键，显示重量。 标准称重 标准称重主要用于一进一出或一出一进的使用情况。若空车则单击<称皮重>按钮，装有货物的车单击＜称毛重＞按钮。 第一次称量：

柯力HSX-A-100KG称重传感器

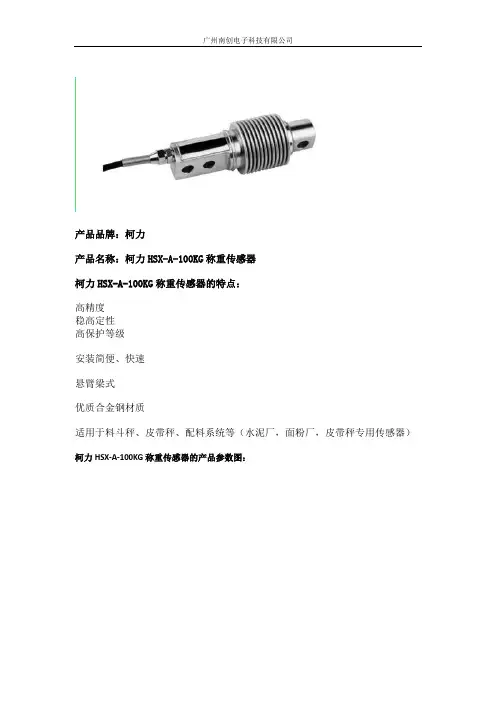

产品品牌：柯力 产品名称：柯力HSX-A-100KG称重传感器 柯力HSX-A-100KG称重传感器的特点： 高精度 稳高定性 高保护等级 安装简便、快速 悬臂梁式 优质合金钢材质 适用于料斗秤、皮带秤、配料系统等（水泥厂，面粉厂，皮带秤专用传感器）柯力HSX-A-100KG称重传感器的产品参数图：

柯力HSX-A-100KG称重传感器所有量程：HSX-A-5kg HSX-A-10kg HSX-A-20kg HSX-A-30kg HSX-A-150kg HSX-A-200kg HSX-A-40kg HSX-A-50kg HSX-A-75kg HSX-A-100kg

HSX-A-250kg HSX-A-300kg HSX-A-500kg 柯力传感器选型指南： 地上衡，配料秤，小型料灌传感器选型（地上衡通常是使用4个传感器，配料秤 和料灌使用3个或者4个传感器，料灌为了稳定，采用模块的比较多。模块分为 动载模块和静载模块，静载模块包括固定式，半浮动式，浮3种，3个为一套， 用于容器和料灌改造。动载模块用于传输装置，带水平冲击力的搅拌环境。） 型号：SB/BTB 量程：,500,1000,1500,2000,2500, 5000,7500, 10000kg 精度：C3 灵敏度：2mv/v 其他：合金钢材料，可配套模块 试验机，轴重秤，仓储秤,大型料斗料灌秤传感器选型 型号：LFSC 量程：1, 2, 3, 5, 10,20T 精度：C3 灵敏度：2mv/v 其他：合金钢试验机，轴重秤，仓储秤 吊钩秤，拉力机，包装秤传感器选型（此类秤台一般使用S型传感器，拉压式。） 型号：DEE 量程：100,150,200,250,300,500,750kg, 1, 1.2,1.5,2,3,5T 精度：C3 灵敏度：2mv/v 其他：合金钢 型号：PST 量程：20,30,50,75,100, 150,200,250,300, 500,700kg, 1,1.2,1.5,2,3,5T 精度：C3 灵敏度：2mv/v 其他：合金钢 柯力传感器其他产品： 型号：HSX-A 量程：5-500kg 型号：HSX-ASS不锈钢 量程：5-500kg 型号：HSXB-A

电子汽车衡(地磅)的现场调试和使用

电子汽车衡（地磅）的现场调试和使用 现代信息技术的三大基础是信息的采集、传输和处理技术，即传感技术、通信技术和计算机技术，它们分别构成了信息技术系统的“感官”、“神经”和“大脑”。信息采集系统的首要部件是传感器，且置于系统的最前端。在一个现代自动检测系统中，如果没有传感器，就无法监测与控制表征生产过程中各个环节的各种参量，也就无法实现自动控制。在现代技术中，传感器实际上是现代测试技术和自动化技术的基础。 称重传感器被称为电子衡器中的心脏部件。科学技术的飞速发展，由称重传感器制作的电子衡器也已广泛地应用到各行各业，实现了对物料的快速、准确的称量。特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器。目前，称重传感器几乎运用到了所有的称重领域。在这里我以SCS全电子汽车衡为例谈谈称重传感器的现场使用和调试。 二、称重系统的构成和工作原理 *1．系统构成 SCS全电子汽车衡主要由称重显示仪表、称重传感器、秤体等三大部分构成。其中，秤体是被称物体与转换元件之间的机械传力复位系统，包括接受被称物体载荷的承载器、传力复位机构、限位装置等，他是汽车衡的主要承载部件，起到了承受物体重量的作用。秤台和传力机构负责将物体的重量准确的传递给称重传感器。称重传感器(一次仪表)位于秤台和基础之间，将被称物体的重量按一定的函数关系转换为相应的毫伏级电信号，通过接线盒信号电缆输出到称重显示仪表(二次仪表)。经处理后仪表直接显示被称物体的重量数据。 2．工作原理 当称重物体或载重汽车停放在秤台上，载荷通过秤体将重量传递给称重传感器，称重传感器将重量转换为相应的mV级电信号。该信号经前置放大、滤波、A／D转换。由微处理器(单片机)对信号处理后，数字显示部位直接显示称重值。系统框图如图一： 三、现场使用和调试 根据长期在外现场调试的经验，以全电子汽车衡为例，我国称重传感器的现场使用和调试中主要存在下列几种情况：地基和秤体的处理，传感器选择，标定以及角差的调节，传感器的各类故障检测和排除，称重仪表的选择和故障检测等。 *1．R60《称重传感器》国际建议 为了明确解决现场问题的目的，在这里有必要先了解国际法制计量组织(OIML)R60《称重传感器》国际建议。R60《称重传感器》国际建议将传感器分为四个准确度等级：A级、B级、C级、D级。并规定了每个等级的分度数上下限。见下表： 准确度等级A级B级C级D级下限50000 5000 500 100 上限不限100000 10000 1000 确定准确度等级的传感器最大分度数以1000为单位表示。如：C3表示3000个分度数的C级称重传感器。 称重传感器最大允许误差与其最大分度数和实际检定分度值有关。如下表所示： 最大允许误差载荷 A级B级C级D级 ±0.35V 0≤m≤50000 0≤m≤5000 0≤m≤5000 0≤m≤50 ±0.7V 50000≤m≤200000 5000≤m≤20000 500≤m≤2000 50≤m≤200 ±1.05V 200000

柯力QSD40T汽车衡传感器

苏州恒锦机电科技有限公司位于苏州市相城区，是集研发、设计、生产和销售为一体的综合型企业，专业制造工业用称重计量自动化系统设备及各类衡器磅秤，主要产品有自动配料系统、全自动包装系统、自动灌装系统、防爆称重产品、电子汽车衡、电子地磅、电子吊称、称重传感器仪表、非标称重设备、电子台称、电子案称、电子天平以及相关的实验室分析仪器等，产品被广泛应用于化工、石油、油漆涂料、制药、食品、有色金属、工程塑料、塑胶、电子、科研、饲料、纺织印染、五金机械及自动化生产等诸多领域。公司始终贯彻“质量为本，服务至上”的指导思想，把质量和服务视作企业的灵魂，以“科技、创新、诚信、专业”为企业的经营理念服务社会。 公司长期与德国赛多利斯科学仪器、梅特勒-托利多称重设备、江苏宏事达衡器、上海耀华称重系统有限公司、柯力电气、HBM、美国西特、奥豪斯、丹佛、AND、岛津、上海精密科学仪器有限公司等多家国内外及台湾知名企业建立了良好的合作关系，本公司拥有经验丰富、技术领先、服务优质的团队和多年来专业从事计量称重设备和计量称重设备工业自动化控制项目开发与生产的专业技术人才，以卓越的设计能力设计开发和制造了各种自动化计量设备、包装秤、灌装秤、重量检测秤、电脑配料系统等机电一体化高科技产品，承接了多套电气自动化控制成套设计与施工工程项目并且拥有一支专业技术咨询，售后服务系统，会在第一时间解决您的技术问题。 “瀛得客户口碑，持续合作发展”一直是我们的追求，苏州恒锦愿用我们丰富的经验，精湛的技术，优质的产品，极具竞争力的价格，以及真诚的服务与您携手同行共同发展。 如有需要请联系： 以下是苏州恒锦机电科技有限公司主打产品柯力QS-D40T汽车衡传感器/QS-D30T汽车衡地磅传感器的详细介绍： QS-40t汽车衡传感器产品详细说明： ◆精度好，稳定性好 ◆一致性好、互换性强，安装维护方便 ◆可靠性好，抗干扰能力强 ◆有自我识别功能，便于故障诊断 ◆传输距离远，通信速度快，防作弊效果显著

柯力波纹管称重传感器

柯力波纹管称重传感器说明 HSX-A-50kg 美国suncells称重传感器HSX-A-100kg HSX-A-150kg HSX（5-500kg） 产品简介INTRODUCTION： 悬臂梁式；优质合金钢材质；高精度；高稳定性；安装简便、快速；适用于料斗秤、皮带秤、配料系统等 主要特点Features: 1. 高精度 High accuracy 2. 稳高定性 High stability 3. 高保护等级 Easy to install 4. 安装简便、快速 High protection class 产品

主要订货型号： HSX-5kg,HSX-10kg,HSX-20kg,HSX-30kg,HSX-40kg, HSX-50kg,HSX-75kg, HSX-100kg,HSX-150kg, HSX-200kg,HSX-250kg,HSX-300kg,HSX-500kg； HSX-A5kg,HSX-A10kg,HSX-A20kg, HSX-A30kg,HSX-A40kg,HSX-A50kg,HSX-A75kg, HSX-A100kg,HSX-A150kg,HSX-A200kg,HSX-A250kg, HSX-A300kg,HSX-A500kg； HSX-A-5kg,HSX-A-10kg,HSX-A-20kg,HSX-A-30kg,HSX-A-40kg,HSX-A-50kg,HSX-A-75k g, HSX-A-100kg, HSX-A-150kg,HSX-A-200kg,HSX-A-250kg,HSX-A-300kg,HSX-A-500kg； HSX-SS-5kg,HSX-SS-10kg,HSX-SS-20kg,HSX-SS-30kg,HSX-SS-40kg,HSX-SS-50kg,H SX-SS-75kg, HSX-SS-100kg, HSX-SS-150kg,HSX-SS-200kg,HSX-SS-250kg,HSX-SS-300kg,HSX-SS-500kg； FB-HSX-SS-20kg、FB-HSX-SS-30kg、FB-HSX-SS-50kg、FB-HSX-SS-75kg、 FB-HSX-SS-100kg、FB-HSX-SS-150kg、FB-HSX-SS-200kg、FB-HSX-SS-300

地磅标定方法

1、把仪表背后的标定开关拨到标定状态，或者插上标定头（即出厂时，配件中有一个15芯的插头，它的14和15脚是端接的） 2 E **】输入分度值（如10kg）按显示【E 10】按 3、显示【dc *】输入小时点位数（0-4）<如无小数点0>按dc 0】 4、显示【Pn VWXYZ】输入系统参数；按显示【Pn 00123】 5、显示【F *****】输入满量程值（如30000）按显 示【F 30000 6、显示【noLoAd 7、显示【AloAd1】加载砝码以不少于满量程的50%，越接近满量程越好。例如 20000kg，按20000】； 8、显示【H ******】按c******】按 c H ** **】按 9、显示【Adr **】通讯地址（0-26）<例如1>按Adr 01 显示【bt *】串行通讯的波特率（0-4）分别表示波特率为600、1200、2400、 4800、9600<例如4>按显示【bt 4

10、显示【t F *】串行通讯方式：0-连续发送方式，不接收；1-指令应答方 式<例如0>按t F 0 11、标定后必须拔下标定头。或者拨回标定开关！ 一、上海耀华3190-A9 1、插上标定头； 2、按“标定”； 3、输入分度值，如10Kg或20Kg； 4、按“输入”； 5、输入小数点位数； 6、按“输入”，这时仪表显示出秤的本身称量，如100000Kg，如要重新标定，则必须再输入100000Kg； 7、按“输入”，仪表显示“AocoAd”； 8、检查秤台无物后； 9、按“输入”，仪表显示“AcoAdi”后，这时可以上重量，输入你所须的重量； 10、按“输入”，约等20秒后，仪表自动显示秤量后； 11、除掉标定头，标定完成。 标定开关就是设置电子秤最大秤量、感量和称重不准时用砝码校正时用的，在电子秤背面靠最上面有一个小盖板，打开就可以看到一个很小的拨动开关，如果按一下“功能”键，仪表显示“E **”就是处于标定状态，必须先按一下“称重”键让仪表归零，然后把小拨动开关拨到另一边，再按“功能”键，如果显示“sure 0”，就表示处于清除状态，0表示不清除，任何非0 数字都表示清除全部记录，如按1后按“输入”即可清除全部记录 如果清除某一车号：在称重状态下，按“车号”后再输入需要清除的车号，按“置零”键即可清除该车号记录

柯力DEF-300KG称重传感器

产品品牌：柯力 产品名称：柯力DEF-300KG称重传感器 柯力DEF-300KG称重传感器的特点： S型传感器 安装简便、快速,稳定可靠 通过NETP、CMC、PA认证 优质合金钢材质 适用于材料试验机、配料秤、搅拌站、皮带秤和包装秤等柯力DEF-300KG称重传感器的产品参数图：

柯力DEF-300KG称重传感器所有量程：DEF-300KG DEE-1.2t DEF-300KG DEF-300KG DEE-3t DEF-300KG DEE-150kg DEE-200kg DEF-300KG DEE-750kg

DEE-5t 柯力传感器选型指南： 汽车衡，地磅，轨道衡传感器选型（此类衡器有多个支点，使用多个传感器为一组，通常为4,6,8,10个为一组，均势分步。地磅通常在6个以上，磅体尺寸为3米款，长度有8米，12米，16米等等） 型号：QS 量程：10,15,20,30, 40,50T 精度：C3 灵敏度：2mv/v 其他：合金钢，桥式，数字型为QS-D 皮带秤，给料机选型（给料机皮带秤，工业称重系统使用的比较，在皮带传感器中使用，多使用波纹管传感器。也有部分使用S型传感器） 型号：HSX 量程：5,10, 20, 30, 40,50, 100, 150,200,250, 300, 500KG 精度：C3 灵敏度：2mv/v 其他：不锈钢 地上衡，配料秤，小型料灌传感器选型（地上衡通常是使用4个传感器，配料秤和料灌使用3个或者4个传感器，料灌为了稳定，采用模块的比较多。模块分为动载模块和静载模块，静载模块包括固定式，半浮动式，浮3种，3个为一套，用于容器和料灌改造。动载模块用于传输装置，带水平冲击力的搅拌环境。） 型号：SB/BTB 量程：,500,1000,1500,2000,2500, 5000,7500, 10000kg 精度：C3 灵敏度：2mv/v 其他：合金钢材料，可配套模块

电子秤称重传感器好坏的判断方法

电子秤的三大组成一个重要的部件就是是传感器了，传感器也 是衡器一个最核心的感应部件了，它的小小变化可决定着衡器的性能和仪表显示的数值，同时，传感器也是电子衡器中一个比较容易损坏的部件。 一个没有很好的保护措施的传感器是很容易被撞击，超载，电 击，老化，高温，腐蚀等原因导致损坏的，而传感器的损坏就会引起不同的称重显示仪表做出不同的错误提示。比如传感器受到重压超载损坏后，耀华的 XK3190-D2仪表就可能会提示“Err06 ”，而英展的SB530仪表可能会提示“ E1”， 传感器不良的几种故障现象：称重后仪表显示数据有残留，不归零数字乱跳，不稳定 传感器线断传感器和仪表的插头连接不良传感器的屏蔽线不良，和传感器信号线或电源线短路传感器的信号线短路 线性不好，滞后差 传感器好坏的判断方法： 一、电阻测量方法： 相应的，我们要判断传感器的好坏，就需要进行测量，首先我们要了解传感器的基本 原理核计术参数。如图（省略啦）。 只要是应变片电桥式的传感器大部分都是4 线制的，有输入电 压Ui和输出电压Uo,可见输出和输入都是一个电压信号。输入信号一般是一个恒压电源，一般为5V?12V,通常用E+和E-表示，而输出信号是一个mV/V的比例电压信号，这个输出信号是随着传感器所受压力的变化而变化的。仪表需要采集的就是这个输出信号，然后将其转换成我们所需要的数字。 各个厂家的传感器基本原理都是一样的，但是在传感器线的颜色和数 量方面却不大相同。有的就是六线制的传感器。如图（省略）。但是两 根sense（反馈）线也都是接在传感器的输入信号E+和E-上的，我 们可以忽略这两根反馈线或将其合二为一（电源与输入线并联）。 每根电缆线的颜色会表示线所起作用，这些会在传感器的标签或者说 明书、技术手册上有标识。

数字式地磅调试说明书

七线地磅调试方法： 第一标定 注：调试结束后，可以把有关的标定参数通过打印机打印出来（操作方法：【报表】，输入【8】【0】，按【输入】即可，并保存好，以备在发生意外情况时可重新输入）。 二、秤台数字传感器组秤

E型数字模块的传感器支持自动组网，直接将所有传感器线接好后，自动组网操作，操 三、日期时间设置 四、查看原标定零点时各传感器内码值 仪表在标定零点时，自动保存各传感器空秤时的内码值，在今后秤台进行维护时通过查

看各传感器的空秤内码与当前各传感器的空秤内码值变化量来分析如何维护。 五、查看加载重物后各传感器的内码变化量 当重物加载到秤台上后可通过查看各个传感器相对空秤时的变化量，可分析各个传感器的受力情况，以方便检查秤台安装的良好程度。

注6-5-2：存储项目（Uy参数）有五位，自左到右分别为1~5位，每位的作用如下：第1位：0=不使用单位名称第2位：0=不使用备注 1=使用单位名称 1=使用备注 第3位：0=不使用客户第4位：0=不使用货号 1=使用客户 1=使用货号 第5位：0=不使用车号 1=使用车号 注6-5-3：信息打印方式选择（Hy参数）有五位，自左到右分别为1~5位，每位的作用如下：第1位：0=不打印单位名称第2位：0=打印备注数字编号 1=打印单位名称 1=打印文字备注信息第3位：0=打印客户数字编号第4位：0=打印货号数字编号 1=打印文字客户信息 1=打印文字货号名称第5位：备用 注6-5-4：打印控制参数（y参数）有六位，自左到右分别为1~6位，每位的作用如下：第1位：0=标准打印速度 1=快速打印（节省色带但打印质量较差） 第2位：0=无边框打印注：无边框打印可以节省色带同时提高打印速度，该选项 是针对宽行打印机的，微打无效。 1=有边框打印 第3位：0=贮存打印时不输入备注号（使用当前备注号） 1=贮存打印时输入备注号 第4位：0=贮存打印时不输入客户号（使用当前客户号） 1=贮存打印时输入客户号 第5位：0=贮存打印时不输入货号（使用当前货号）

称重传感器接线方法及接线图分析

称重传感器接线方法及接线图分析 由于称重传感器具有测量精度高、温度特性好、工作稳定等优点使得其广泛应用于各种结构的动、静态测量及各种电子称的一次仪表。上一篇文章中小编为大家简单介绍了有关称重传感器原理的知识，本篇文章中小编通过搜集整理资料将继续为大家介绍有关称重传感器的知识，即称重传感器接线方法及原理剖 析（称重传感器参数）。 两种称重传感器接线方法简介（称重传感器的选用）称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆线较长时,容易受环境温度波动等因素的影响; 另一种是六线制接法(如图1所示).六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势。 两种称重传感器接线电路图 在称重设备中，四线的称重传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。 下面小编以称重指示控制仪F701中称重传感器接线图为例对其接线原理 进行简单的分析。 F701是专门用于单一物料重量称量和控制的仪表，下图所示为称重指示控制仪F701中称重传感器接线图

图2 称重传感器在称重指示控制仪F701中的接线图 (1) 称重传感器接口是一个7孔的接头，与现场的称重传感器接线方法有六线制和四线制两种，此系统采用四线制连接，1和2、3和4依次短接，而且将现场的三个传感器并联起来使用。 (2) 设定点接口通连接了一个5位码盘设定器，端子号6、5、4、3、2分别对应千百十个和十分位，27、28、29、30是8421编码的寻址数据，用于终值设置。F701既可以通过面板按键组合设置终值也可以通过连接外部设定器设置，通过按键组合可切换，本系统即为后者，可对终值以100g为单位进行修正。 (3) 控制信号输入/输出接口用以连接外部信号输入和控制信号输出，从PLC送来3个信号，分别为去皮重(端子号4)、皮重复位(端子号5)和数据保持(端子号 14);每次称量前先去皮重，此时净重立即设置为零，到称量终值后数据保持，放料结束后再皮重复位，即再取消去皮操作，此时毛重和净重为同一数值，这样可保证每次称量的切片的净重量。 送到PLC有5个信号，分别为接近零(端子号6)、预置值(端子号7)、落差值(端子号9)、不足(端子号10)、过量(端子号11)、上限(端子号 19)。实际参数设置如下：上限值为1200kg，下限值为0kg，接近零为10kg，预置值1和2均为30kg(F701支持三档投料，此系统只用两档，所以预置值2信号未用)，落差值为1.7kg，过量和不足均为0.8kg，终值为1000kg。 在PLC程序中落差值这一信号有时也当作终值信号使用，因为重量到落差值时关闭控制门结束投料，时间上只存在阀门关闭用时的间隔，此值的大小就是关闭控制门后还没有落到料斗内的切片重量。实际使用中即为(码盘设定器设为1000.0时)：重量在970kg(1000.0-30)前为快投料，在 970kg时转为慢投料，在998.3kg(1000.0-1.7)时关闭控制门，这1.7kg就是落差量，理论上此时料斗内

地磅的标定方法

精煤仓地磅的标定 一、步骤 1、在显示器后面有个标定的转换开关(在上边是标定,下边是称重),把它转换到标定位置。 2、在显示器的案板上有标定按钮,按下按钮→输入密码(888888)→按输入(显示的是分度值0.50以5进1)→按输入(显示的是3,表示小数点保留三位)→按输入(显示的是地磅总重量,比如100.45),重新输入总重量→按输入(显示一排字母)→按输入(显示1表示清零)。 3、以上操作完后,在另一个地磅上称一辆带货物的车(比如是40吨),开到需标定的磅上来<稳定后输入吨数(比如40吨),按输入。 4、把车开出地磅,转换开关转到称重状态,标定操作完成。 二、注意事项,标定完后,在另一个准确的地磅上称的吨数再到新标定的地榜上再测,作比较。 地磅注意事项 1、本上磅或下磅时，必须要慢，不要过分碰撞秤体。 2、开仪表时，必须先检查仪表上的连线，确认无误后打开电源，再开电脑，启动系统程序。 3、关仪表时，先关程序，在关电脑，最后关电源。 4、如果电压不稳定时，请不要随便用电子磅。 5、晚上磅房没人的情况下，关掉电源，拔掉仪表上的连线。 6、注意雷击、尤其下雨天时，尽量不易使用仪表。 HBM仪表标定方式 1、找个尖物在仪表上的小孔上点一下； 2、进入菜单WEIGHING PARAMETER→MEASURE CHARCT进行标定。 3、进入CALIBARION WEIGHT 输入标定重量。 4、进入ZEROLOAD 确保秤台上没有杂物按回车确定。 5、进入NOMINALLOAD,上车等车稳定后，按回车确定。 6、按多次仪表上的CE键，或键盘上的ESC键，显示重量。 标准称重 标准称重主要用于一进一出或一出一进的使用情况。若空车则单击<称皮重>按钮，装有货物的车单击＜称毛重＞按钮。 第一次称量：

柯力D2008X说明书

数字传感器 及其称重显示器（D2008X型） 技术手册 2006年10月版

目录 第一章概述 (2) 一、数字传感器基本工作原理 二、称重显示器原理 三、系统特点 四、数字传感器与仪表通讯格式 第二章技术参数 (3) 一、数字传感器技术指标 二、D2008X型称重显示器技术指标 第三章安装连接 (5) 一、仪表前视图和后视图 二、传感器与仪表的连接 三、打印机与仪表的连接 四、大屏幕与仪表的连接使用 五、串行通讯接口 第四章查看传感器内码 (12) 第五章角差调整 (13) 一、手动方式 二、自动方式（四角自动调整） 第六章标定 (15) 第七章修改传感器地址 (20) 第八章秤体线性校正功能设置 (21) 第九章安装调试 (22) 一、秤台和传感器的安装 二、仪表参数设定 三、秤台的安装调整 四、四角误差调整 五、标定 第九章操作方法 (24) 一、开机及开机自动置零 二、手动置零（半自动置零） 三、去皮功能操作 四、日期与时间的设置及操作 五、数据记录的贮存操作 六、称重数据的删除 七、日报表打印 八、注意事项 第十章常见故障与解决方法 (27) 第十一章维护保养及注意事项 (30)

第一章概述 一、数字传感器基本工作原理 数字式传感器系统，是在传统电阻应变式传感器基础上，结合现代微电子技术，微型计算机技术的集成而发展起来的一种新型的电子称重技术。 它是由模拟传感器（电阻应变式）和数字化转换模块两部分组成，数字模块由高度集成化的电子电路，采用SMT表面贴装技术制成，主要包括：放大器、“A/D”转换器，微处理器（CPU）、存贮器（E2prom）、接口电路（RS485）和数字化温度传感器等组成。 二、数字式称重显示器原理 采用RS485接口与数字式称重传感器实现通讯，目前最多可外接10只数字式称重传感器（超过10只时，请及时与本公司联系进行定制），可进行手动/自动偏载调节（四角调整），可自动对单只传感器寻址并读取数据，可现场自动修改传感器编号。可以实现对数据的处理，如：显示、标定、发送、存储、打印等功能。 三、系统特点 1、具有高精度、高可靠性 采用数字化误差补偿方式和高度集成化电子元件，可用软件实现传感器的线性、零点、额定输出、温漂、蠕变等性能参数的综合补偿，克服了采用模拟量补偿的随机性误差，消除了人为因素对补偿的影响，大大提高了传感器综合精度和可靠性。 2、一致性、互换性好 一般模拟式传感器的输出一致性误差在0.1%以内，而数字传感器达到了0.02%以内，甚至更高，批量生产时传感器的特性参数可完全相同，所以其在应用时具有良好的互换性，在一台III级秤上更换一台数字传感器，基本上不会影响它的计量性能。 3、具有高稳定性，抗干扰能力强 由于采用集成化的A/D转换电路，数字化信号传输和数字滤波技术，传感器的信号传输距离大大提高，可达1200米，抗干扰能力明显增强，数字传感器内模拟信号的传输距离极短，同时传感器外壳（弹性体）本身又是一个良好的屏蔽罩，仅这两个特点决定了其抗干扰能力的优势，在很大程度上提高了传感器的稳定性。 4、具有自我识别功能，便于故障诊断 由于数字传感器具有数据自动采集预处理，存贮和记忆功能，并具有唯一标记，多只传感器并联组秤后可分别检查每个传感器的状态，便于故障诊断。 5、具有较高的组秤灵活性采用标准的数字化通讯接口（RS485），可直接与上位计算机连接工作，也可与标准工业控制总线连接，组秤方便，灵活。 6、保密性好，具有防作弊功能：能有效防止遥控器作弊，一旦发现就会自动采取出错报警。 四、数字传感器与仪表通讯格式： 通讯采用：9600波特率、RS485接口 数据格式说明：所有数据均为二进制码，每组数据11位，一个起始位，8个数据

柯力数字传感器

柯力数字传感器 （广州南创陈工） 柯力数字传感器厂家介绍 柯力电气制造柯力称重传感器有限公司（原宁波柯力传感器制造有限公司），是目前中国最大的称重传感器公司，专业研制和生产高精度称重传感器和柯力称重传感器电子称重系统，凭藉雄厚的技术开发力量和精良的生产、检测、实验设备，年生产能力达到100万只传感器和500台（套）称重系统。 公司严格依照国际法制计量组织（OIML）R60号标准组织生产柯力称重传感器，在企业内部建立、实施和保持了ISO9001：2000质量管理体系，生产的传感器品种全、精度高、性能好，还具有防腐、防水、防爆、防震、防雷击等特点，通过了QS、ZS、NHS、SB、SQB等系列产品的OIML国际质量认证。公司产品销售网络遍布全国，长期以来占据了国内市场40%的销售份额，“柯力品牌”独占市场鳌头。柯力称重传感器在国际市场的开拓中，凭借OIML标准产品的制造能力，已与70多个国家与地区客商建立了广泛的贸易合作关系，并在瑞典建立柯力欧洲传感器销售公司，“柯力品牌柯力称重传感器”全面走向了国际市场。柯力在多个国家设立了分支机构或办事处，生产基地遍布美洲、东欧、中国等地；并在中国设立了广州南创传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。 柯力数字传感器悬臂梁结构 1、SBE称重传感器，适用于叉车秤、低平面台秤、平台秤。型号：SBE-1t。 2、SBZ/SBZ-A称重传感器，适用于地上衡、配料秤、低平面台秤。型号：SBZ-0.5t,SBZ-1t,SBZ-2t,SBZ-3t,SBZ-5t。 SBZ-0.5t,SBZ-1t,SBZ-2t,SBZ-3t,SBZ-5t。 3、SBWJ称重传感器，适用于叉车秤、低平面台秤、平台秤。型号： SBWJ-1t,SBWJ-2t。 4、SBK称重传感器，适用于叉车秤、地上衡、配料秤、低平面台秤。型号：SBK-1t。 5、SBO/SBO-A称重传感器。型号： SBO-0.1t,SBO-0.2t,SBO-0.3t,SBO-0.5t,SBO-1t,SBO-2t,SBO-3t,SBO-5t,SB O-10t。 SBO-0.1t,SBO-0.2t,SBO-0.3t,SBO-0.5t,SBO-1t,SBO-2t,SBO-3t,SBO-5t,SB O-10t。 6、SBY-A/-SS称重传感器，适用于罐装秤、地上衡、配料秤。型号： SBY-1t,SBY-2t,SBY-3t,SBY-10t,SBY-20t SBY-SS-1t,SBY-SS-2t,SBY-SS-3t,SBY-SS-10t,SBY-SS-20t。 7、SQBWB-A/-SS称重传感器，适用于平台秤、配料控制系统、低平面台秤。型号：SQBWB-2.5t,SQBWB-5t。SQBWB-SS-2.5t,SQBWB-SS-5t。

地磅校验方法

数字指示秤检定 / 校准实施细则 1 目的 为了保证数字指示秤检定 /校准的正确实施， 确保检定 / 校准数据、 制定本实施细则。 2 适用范围 本细则适用于新制造、新安装、使用中和修理后的数字指示秤的检定 施。 3 依据文件 JJG539—1997《数字指示秤检定规程》 4 检定 / 校准实施内容 检定 / 校准前的准备 4.1.1 准备好与被检器具量程相应的 M 1 等级砝码。 4.1.2 准备好相应的辅助检定设备。 4.1.3 准备好计量检定规程备查；以及原始记录。 检定 / 校准步骤 4.2. 1 外观检查 检定前对秤进行下列目测检查： ① 法制计量管理标志 检查制造许可证的标志和编号 ② 计量特征 检查本规程 4.1.1 项规定的标志要求 ③ 铭牌以及检定标志和管理标志 ④ 若已确定秤的使用条件与地点，则应检查其是否合适。 4. 2.2 进行一系列测试，以证实其是否符合下列项目要求。 4. 2.2. 1 测试前的准备 a ．移动式的秤应在平板或平台上进行测试； 结论的准确可靠， 特 / 校准工作的实

b ．带水平调整的秤，测试前应将秤调至标准位置； c ．称量测试前，应预加一次载荷到最大称量；对最大称量大于或等于10t 的秤，也可用不少于50%最大称量的载重车辆往返通过承载器不少于三次。 4. 2. 2.2 置零与除皮装置的准确度 4. 2. 2. 3 置零装置的准确度 ①置零装置的准确度的测试 ②将示值摆脱自动置零与零点跟踪范围，然后按照 4. 2.4. 2点计算零点误差。 4. 2. 2. 4 除皮装置的准确度 确定除皮装置的准确度，应把使用除皮装置的示值调整为零，用4.2.2. 点方法测试。 4. 2. 3 加载前的置零 按下述方法置零或确定零点 a ．对非自动置零秤，将的小砝码放于承载器上，调整秤直至出现示值在零上一个分度值之间闪变，取下小砝码，即获得零位的中心。 b ．对半自动置零、自动置零或零点跟踪的秤，零点的偏差按照4.2.2.1 规定测定。 4. 2. 4 称量性能 4. 2. 4. 1 称量测试 从零点起按由小到大的顺序加砝码至最大称量，用相同的方法卸砝码至零点，测试至少应选定以下5 个称量： 最小称量， 最大允许误差改变的称量，如 中准确度级：500e ，2000e； 普通准确度级：50e，200e； 50%最大称量；

宁波柯力称重控制器说明书(16k)

柯力电气 XK3101型称重显示控制器（KM05型称重显示控制器） 使用说明书 ●使用前请仔细阅读本产品说明书 ●请妥善保管本产品说明书，以备查阅 柯力电气制造

目录 1.0 概述 (1) 1.1主要特点 (1) 1.2技术指标 (1) 1.2.1 负载能力 (1) 1.2.2 性能 (1) 1.2.3 电源 (2) 1.2.4 温度和湿度 (2) 1.2.5 外形尺寸(尺寸单位为毫米) (2) 2.0 安装 (2) 2.1仪表固定 (2) 2.2电气连接 (3) 2.2.1 后视图 (3) 2.2.2 电源连接 (3) 2.2.3 传感器连接 (3) 2.2.4 串行口通讯线连接 (3) 2.2.5 模拟输出连接 (4) 2.2.6 继电器控制输出 (4) 3.0 显示面板 (5) 4.0 串行口数据格式 (5) 5.0 重量标定 (6) 5.1参数确定 (6) 5.2标定步骤 (6) 6.0 模拟输出类型选择与调整 (7) 6.1选择输出类型 (7) 6.2选择模拟输出对应的重量围 (8) 6.3调整模拟输出的底端与顶端 (8) 6.3恢复模拟输出的底端与顶端 (9) 7.0 仪表工作参数选项 (9) 7.1进入工作参数选项 (9) 7.2功能F2选项参数组容 (9) 8.0 继电器输出 (10) 8.1继电器输出设置步骤 (10) 9.0 设置串行接口 (10)

9.1设置步骤 (11) 9.2选择总线方式 (11) 10.0 开机自检信息 (11) 11.0 部分参数快速查看 (12) 12.0 错误提示信息 (12) 13.0 仪表的维护 (12) 13.1仪表的常规维护 (12) 13.2一般故障排除 (12) 欢迎访问我们的：.kelichina. Ver1.2/06/03/02
