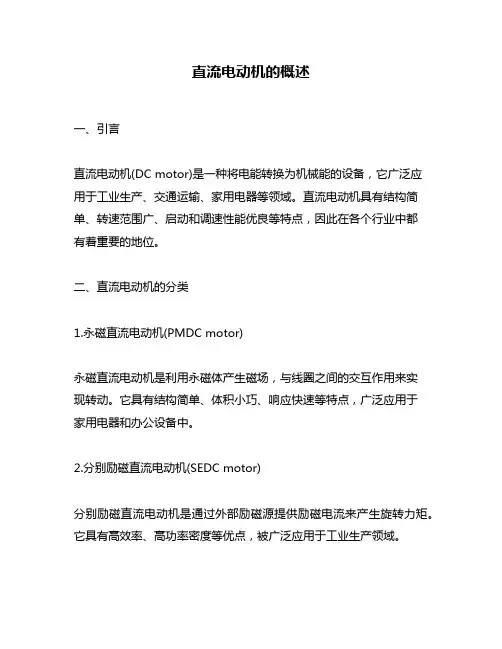

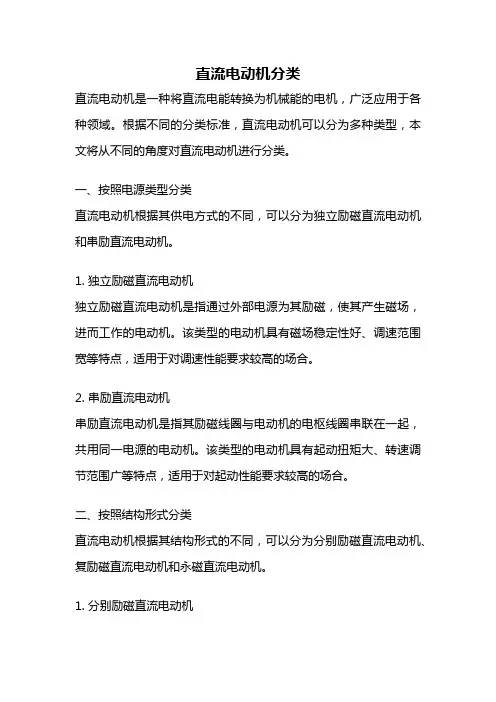

直流电动机分类
直流电动机按结构及工作原理可划分：（1）无刷直流电动机和（2）有刷直流电动机。
（1）无刷直流电动机：无刷直流电动机是将普通直流电动机的定子与转子进行了互换。其转子为永久磁铁产生气隙磁通：定子为电枢，由多相绕组组成。在结构上，它与永磁同步电动机类似。无刷直流电动机定子的结构与普通的同步电动机或感应电动机相同．在铁芯中嵌入多相绕组(三相、四相、五相不等)．绕组可接成星形或三角形，并分别与逆变器的各功率管相连，以便进行合理换相。转子多采用钐钴或钕铁硼等高矫顽力、高剩磁密度的稀土料，由于磁极中磁性材料所放位置的不同．可以分为表面式磁极、嵌入式磁极和环形磁极。由于电动机本体为永磁电机，所以习惯上把无刷直流电动机也叫做永磁无刷直流电动机。
（2）有刷直流电动机可划分：（2、1）永磁直流电动机和（2、2）电磁直流电动机。
（2、1）永磁直流电动机划分：稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
（2、1、1）稀土永磁直流电动机：体积小且性能更好，但价格昂贵，主要用于航天、计算机、井下仪器等。
（2、1、2）铁氧体永磁直流电动机：由铁氧体材料制成的磁极体,廉价，且性能良好，广泛用于家用电器、汽车、玩具、电动工具等领域。
（2、1、3）铝镍钴永磁直流电动机：需要消耗大量的贵重金属、价格较高，但对高温的适应性好，用于环境温度较高或对电动机的温度稳定性要求较高的场合。
（2、2）电磁直流电动机划分：串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。
（2、2、1）串励直流电动机：电流串联，分流，励磁绕组是和电枢串联的，所以这种电动机内磁场随着电枢电流的改变有显著的变化。为了使励磁绕组中不致引起大的损耗和电压降，励磁绕组的电阻越小越好，所以直流串励电动机通常用较粗的导线绕成，他的匝数较少。
（2、2、2）并励直流电动机：并励直流电机的励磁绕组与电枢绕组相并联，作为并励发电机来说，是电机本身发出来的端电压为励磁绕组供电；作为并励电动机来说，励磁绕组与电枢共用同一电源，从性能上讲与他励直流电动机相同。
（2、2、3）他励直流电动机：励磁绕组与电枢没有电的联系，励磁电路是由另外直流电源供给的。因此励磁电流不受电枢端电压或电枢电流的影响。
（2、2、4）复励直流电动机：复励直流电机有并励和串励两个励磁绕组，若串励绕组产生的磁通势与并励绕组产生的磁通势方向相同称为积复励。若两个磁通势方向相反，则称为差复励。
一、概述 1.Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准所规定的标准系列小型直流电机。 2.Z2系列小型直流电机共分11个机座号，每个机座号有两种铁心长度，制造有直流电动机、直流发电机、直流调压发电机三种，适用于一般正常的工作环境。电动机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组充电用。 3.励磁方式：电动机为带有少量稳定绕组的并激或他激励磁。 发电机为复激或他激励磁（额定电压为230伏的发电机），调压发电机为并激励磁（不带串激绕组）。 电机的他激励磁电压制成有110伏或220伏二种。 电动机额定电压110伏的仅有他励电压110伏一种。 4.Z2系列电机根据使用要求可制成湿热地区使用的具有防潮、防霉、防盐雾性能的湿热带型（T H）直流电机。 5.型号含义：Z表示“直”流，2表示第二次全国定型设计，横线后数字表示机座号与铁心长短，例如Z2-11前一个1代表1号机座，后一个1代表短铁心，而Z2-112中11代表11号机座，2代表长铁心。 二、结构型式 1.直流发电机或直流调压发电机仅制造卧式，机座带底脚的一种。 2.直流电动机可制成下表所示的结构型式。 三、Z2系列电动机 1.电动机可用三角皮带、正齿轮或弹性联轴器进行传动，不使电机轴承受轴向推力。 2.电动机可在正转或逆转情况下正常工作。 四、Z2系列发电机及调压发电机 1.Z2系列发电机及调压发电机的旋转方向自换向器端看去为顺时针方向，根据使用要求亦可制成逆时针方向旋转的发电机或调压发电机。 2.Z2系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电动机配套成的发电机组成套供应。 3.调压发电机的额定功率为平均电压（对110/160伏的为135伏，对220/320伏的为270伏）时的功率，当电压高于平均电压时其输出功率不大于额定功率，当电压低于平均电压时其输出电流不大于额定电流。 五、订货须知 订货时须注明电机的型号及具体规格（包括励磁方式、旋转方向、出线盒位置、是否双轴伸、结构型式等），例如Z2-62 13千瓦220伏1500转/分他激电动机，他励电压220伏，卧式机座带底脚，端盖有凸缘。 配套的异步电动机、变阻器等附件，电刷、刷握等备件的供应，或有特殊要求（如供湿热带地区使用）和须外文说明文件者应在订货合同中注明。
实验一直流电动机起动实验 一、实验目的理解直流电机的工作原理，测试直流电动及直接起动的波形。说明负载转矩、转速、电流、电磁转矩之间为何具有相应的对应关系。 二、实验的主要内容 仿真一台直流并励电动机的起动过程。电动机参数为: PN =17kW, U N = 220V, n0= 3000r/min,电枢回路电阻R a =0. 0870，电枢电感La =0. 0032H，励磁回路电阻R F=181.50,电机转动惯量J=0.76 kg ?m2。 三、实验的基本原理直流电动机刚与电源接通的瞬间，转子尚未转动起来时，他励和串励电动机的电枢电流以及并励和复励电动机的输入电流称为起动电流，这时的电磁转矩称为起动转矩。一般情况下，在额定电压下直接起动时，起动电流可达电枢电流额定值的10~20倍，起动转矩也能达到额定转矩的10~20倍，这样的起动电流是换向所不允许的，而且过大的起动转矩会使电动机和它所拖动的生产机械遭受突然的巨大冲击，以致损坏传动机械和生产机械。由此可见，除了额定功率在数百瓦以下的微型直流电动机，因电枢绕组导线细、枢电阻大以及转动惯量又比较小，可以直接起动以外，一般的直流电动机是不允许采用直接起动的。 四、实验步骤 1) 建立并激电动机的仿真模型:直流电动机DCmotor 的电枢和励磁并联后由直流电源DC 供电，用Step 模块给定电动机的负载转矩，在DCmotor 的m 端连接了Demux 模块,将m 端输出的4 个信号分为4 路，以便通过示波器Scope 观察，m 端输出的转速单位为rad/s,这里使用了一个放大器(Gain), 将rad/s 转换为习惯的r/min,变换系数为:k=60/2 π =9.55。 2) 计算电动机参数: 励磁电流 励磁电感在恒定磁场控制时可取“ 0” 电枢电阻 R a =0.0870 电枢电感估算
直流电动机分类 直流电动机按结构及工作原理可划分：（1）无刷直流电动机和（2）有刷直流电动机。 （1）无刷直流电动机：无刷直流电动机是将普通直流电动机的定子与转子进行了互换。其转子为永久磁铁产生气隙磁通：定子为电枢，由多相绕组组成。在结构上，它与永磁同步电动机类似。无刷直流电动机定子的结构与普通的同步电动机或感应电动机相同．在铁芯中嵌入多相绕组(三相、四相、五相不等)．绕组可接成星形或三角形，并分别与逆变器的各功率管相连，以便进行合理换相。转子多采用钐钴或钕铁硼等高矫顽力、高剩磁密度的稀土料，由于磁极中磁性材料所放位置的不同．可以分为表面式磁极、嵌入式磁极和环形磁极。由于电动机本体为永磁电机，所以习惯上把无刷直流电动机也叫做永磁无刷直流电动机。 （2）有刷直流电动机可划分：（2、1）永磁直流电动机和（2、2）电磁直流电动机。 （2、1）永磁直流电动机划分：稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。 （2、1、1）稀土永磁直流电动机：体积小且性能更好，但价格昂贵，主要用于航天、计算机、井下仪器等。
（2、1、2）铁氧体永磁直流电动机：由铁氧体材料制成的磁极体,廉价，且性能良好，广泛用于家用电器、汽车、玩具、电动工具等领域。 （2、1、3）铝镍钴永磁直流电动机：需要消耗大量的贵重金属、价格较高，但对高温的适应性好，用于环境温度较高或对电动机的温度稳定性要求较高的场合。 （2、2）电磁直流电动机划分：串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。 （2、2、1）串励直流电动机：电流串联，分流，励磁绕组是和电枢串联的，所以这种电动机内磁场随着电枢电流的改变有显著的变化。为了使励磁绕组中不致引起大的损耗和电压降，励磁绕组的电阻越小越好，所以直流串励电动机通常用较粗的导线绕成，他的匝数较少。 （2、2、2）并励直流电动机：并励直流电机的励磁绕组与电枢绕组相并联，作为并励发电机来说，是电机本身发出来的端电压为励磁绕组供电；作为并励电动机来说，励磁绕组与电枢共用同一电源，从性能上讲与他励直流电动机相同。 （2、2、3）他励直流电动机：励磁绕组与电枢没有电的联系，励磁电路是由另外直流电源供给的。因此励磁电流不受电枢端电压或电枢电流的影响。
一、概述 系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准所规定的标准系列小型直流电机。 系列小型直流电机共分11个机座号，每个机座号有两种铁心长度，制造有直流电动机、直流发电机、直流调压发电机三种，适用于一般正常的工作环境。电动机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组充电用。 3.励磁方式：电动机为带有少量稳定绕组的并激或他激励磁。 发电机为复激或他激励磁（额定电压为230伏的发电机），调压发电机为并激励磁（不带串激绕组）。 电机的他激励磁电压制成有110伏或220伏二种。 电动机额定电压110伏的仅有他励电压110伏一种。 系列电机根据使用要求可制成湿热地区使用的具有防潮、防霉、防盐雾性能的湿热带型（TH）直流电机。 5.型号含义：Z表示“直”流，2表示第二次全国定型设计，横线后数字表示机座号与铁心长短，例如Z2-11前一个1代表1号机座，后一个1代表短铁心，而Z2-112中11代表11号机座，2代表长铁心。 二、结构型式 1.直流发电机或直流调压发电机仅制造卧式，机座带底脚的一种。 2.直流电动机可制成下表所示的结构型式。 三、Z2系列电动机
1.电动机可用三角皮带、正齿轮或弹性联轴器进行传动，不使电机轴承受轴向推力。 2.电动机可在正转或逆转情况下正常工作。 四、Z2系列发电机及调压发电机 系列发电机及调压发电机的旋转方向自换向器端看去为顺时针方向，根据使用要求亦可制成逆时针方向旋转的发电机或调压发电机。 系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电动机配套成的发电机组成套供应。 3.调压发电机的额定功率为平均电压（对110/160伏的为135伏，对220/320伏的为270伏）时的功率，当电压高于平均电压时其输出功率不大于额定功率，当电压低于平均电压时其输出电流不大于额定电流。 五、订货须知 订货时须注明电机的型号及具体规格（包括励磁方式、旋转方向、出线盒位置、是否双轴伸、结构型式等），例如Z2-62 13千瓦220伏1500转/分他激电动机，他励电压220伏，卧式机座带底脚，端盖有凸缘。 配套的异步电动机、变阻器等附件，电刷、刷握等备件的供应，或有特殊要求（如供湿热带地区使用）和须外文说明文件者应在订货合同中注明。
直流电机参数
一、概述 1.Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准所规定的标准系列小型直流电机。 2.Z2系列小型直流电机共分11个机座号，每个机座号有两种铁心长度，制造有直流电动机、直流发电机、直流调压发电机三种，适用于一般正常的工作环境。电动机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组充电用。 3.励磁方式：电动机为带有少量稳定绕组的并激或他激励磁。 发电机为复激或他激励磁（额定电压为230伏的发电机），调压发电机为并激励磁（不带串激绕组）。 电机的他激励磁电压制成有110伏或220伏二种。 电动机额定电压110伏的仅有他励电压110伏一种。 4.Z2系列电机根据使用要求可制成湿热地区使用的具有防潮、防霉、防盐雾性能的湿热带型（TH）直流电机。 5.型号含义：Z表示“直”流，2表示第二次全国定型设计，横线后数字表示机座号与铁心长短，例如Z2-11前一个1代表1号机座，后一个1代表短铁心，而Z2-112中11代表11号机座，2代表长铁心。 二、结构型式 1.直流发电机或直流调压发电机仅制造卧式，机座带底脚的一种。 2.直流电动机可制成下表所示的结构型式。 三、Z2系列电动机 1.电动机可用三角皮带、正齿轮或弹性联轴器进行传动，不使电机轴承受轴向推力。 2.电动机可在正转或逆转情况下正常工作。 四、Z2系列发电机及调压发电机 1.Z2系列发电机及调压发电机的旋转方向自换向器端看去为顺时针方向，根据使用要求亦可制成逆时针方向旋转的发电机或调压发电机。 2.Z2系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电动机配套成的发电机组成套供应。 3.调压发电机的额定功率为平均电压（对110/160伏的为135伏，对220/320伏的为270伏）时的功率，当电压高于平均电压时其输出功率不大于额定功率，当电压低于平均电压时其输出电流不大于额定电流。 五、订货须知 订货时须注明电机的型号及具体规格（包括励磁方式、旋转方向、出线盒位置、是否双轴伸、结构型式等），例如Z2-62 13千瓦220伏1500转/分他激电动机，他励电压220伏，卧式机座带底脚，端盖有凸缘。 配套的异步电动机、变阻器等附件，电刷、刷握等备件的供应，或有特殊要求（如供湿热带地
直流电动机的人为机械特性 直流电动机可以通过改变电枢回路电阻、电枢电源电压、励磁磁通等方法使机械特性发生变化，以适应负载和工艺的要求。参数改变后对应的机械特性称为人为机械特性。下面以他励直流电动机为例说明三种人为机械特性。 （1）电枢回路串电阻的人为机械特性 电枢加额定电压U N ，每极磁通为额定值φN ，电枢回路串入电阻R 后，机械特性表达式为 T C C R R C U n N T e a N e N 2Φ+-Φ= 电枢串入电阻(R)值不同时的人为机械特性如图1所示。 图1 电枢回路串电阻的人为机械特性 图2 改变电枢电压的人为机械特性 显然，理想空载转速Φ=e C U n 0，与固有机械特性的n 0相同，斜率2 Φ=T e a C C R α与电枢回路电阻有关，串入的阻值越大，特性越倾斜。 电枢回路串电阻的人为机械特性是一组放射形直线，都过理想空载转速点。 （2）改变电枢电压的人为机械特性 保持每极磁通为额定值不变，电枢回路不串电阻，只改变电枢电压时，机械特性表达式为 T C C R C U n N T e a N e 2Φ-Φ= 电压U 的绝对值大小不能比额定值高，否则绝缘将承受不住，但是电压方向可以改变。改变电压大小的人为机械特性见图32所示。
显然，U 不同，理想空载转速Φ =e C U n 0随之变化，并成正比关系，但是斜率都与固有机械特性斜率相同，因此各条特性彼此平行。 改变电压U 的人为机械特性是一组平行直线。 （3）减少气隙磁通量的人为机械特性 减少气隙每极磁通的方法是用减小励磁电流来实现的。由于电动机磁路接近于饱和，增大每极磁通难以做到，改变磁通时，都是减少磁通。 图3 减少气隙磁通量的人为机械特性 电枢电压为额定值不变。电枢回路不串电阻，仅改变每极磁通的人为机械特性表达式为 T C C R C U n T e a e N 2Φ-Φ= 显然理想空载转速n 0 ∝Φ1，Φ越小，n 0越高；而斜率α∝21Φ ，Φ越小，特性越倾斜。改变每极磁通的人为机械特性如图3所示，是既不平行又不呈放射形的一组直线。
7.2.2 直流电动机工作原理与结构 图7-4 直流电动机模型 图7-4是一个最简单的直流电动机模型。在一对静止的磁极N和S之间，装设一个可以绕Z-Z'轴而转动的圆柱形铁芯，在它上面装有矩形的线圈abcd。这个转动的部分通常叫做电枢。线圈的两端a和d分别接到叫做换向片的两个半圆形铜环1和2上。换向片1和2之间是彼此绝缘的，它们和电枢装在同一根轴上，可随电枢一起转动。A和B是两个固定不动的碳质电刷，它们和换向片之间是滑动接触的。来自直流电源的电流就是通过电刷和换向片流到电枢的线圈里。
图7-5 换向器在直流电机中的作用 当电刷A和B分别与直流电源的正极和负极接通时，电流从电刷A流入，而从电刷B流出。这时线圈中的电流方向是从a流向b，再从c流向d。我们知道，载流导体在磁场中要受到电磁力，其方向由左手定则来决定。当电枢在图7-5（a）所示的位置时，线圈ab边的电流从a流向b，用表示，cd边的电流从c流向d，用⊙表示。根据左手定则可以判断出，ab边受力的方向是从右向左，而cd边受力的方向是从左向右。这样，在电枢上就产生了反时针方向的转矩，因此电枢就将沿着反时针方向转动起来。 当电枢转到使线圈的ab边从N极下面进入S极，而cd边从S极下面进入N极时，与线圈a端联接的换向片1跟电刷B接触，而与线圈d端联接的换向片2跟电刷A接触，如图7-5（b）所示。这样，线圈内的电流方向变为从d流向c，再从b流向a，从而保持在N极下面的导体中的电流方向不变。因此转矩的方向也不改变，电枢仍然按照原来的反时针方向继续旋转。由此可以看出，换向片和电刷在直流电机中起着改换电枢线圈中电流方向的作用。
第一章课程设计内容及要求 1. 直流电动机的机械特性仿真； 2. 直流电动机的直接起动仿真； 3. 直流电动机电枢串联电阻启动仿真； 4. 直流电动机能耗制动仿真； 5．直流电动机反接制动仿真； 6. 直流电动机改变电枢电压调速仿真； 7. 直流电动机改变励磁电流调速仿真。 要求：编写M文件，在Simulink环境画仿真模型原理图，用二维画图命令画仿真结果图或用示波器观察仿真结果，并加以分析
第二章直流电动机的电力拖动仿真绘制 1）直流电动机的机械特性仿真 clear; U_N=220;P_N=22;I_N=115; n_N=1500;R_a=;R_f=628; Ia_N=I_N-U_N/R_f; C_EPhi_N=(U_N-R_a*Ia_N)/n_N; C_TPhi_N=*C_EPhi_N; Ia=0;Ia_N; n=U_N/C_EPhi_N-R_a/(C_EPhi_N)*Ia; Te=C_TPhi_N*Ia; P1=U_N*Ia+U_N*U_N/R_f; T2_N=9550*P_N/n_N; figure(1); plot(Te,n,'.-'); xlabel('电磁转矩Te/'); ylabel('转矩n/rpm'); ylim([0,1800]); figure(2); plot(Te,n,'rs'); xlabel('电磁转矩Te/'); ylabel('转矩n/rpm');
hold on; R_c=0; for coef=1:;; U=U_N*coef; n=U/C_EPhi_N-(R_a+R_c)/(C_EPhi_N*C_TPhi_N)*Te; plot(Te,n,'k-'); str=strcat('U=',num2str(U),'V'); s_y=1650*coef; text(50,s_y,str); end figure(3); n=U_N/C_EPhi_N-(R_a+R_c)/(C_EPhi_N*C_TPhi_N)*Te; plot(Te,n,'rs'); xlabel('电磁转矩Te/'); ylabel('转矩n/rpm'); hold on; U=U_N;R_c=; for R_c=0::; n=U/C_EPhi_N-(R_a+R_c)/(C_EPhi_N*C_TPhi_N)*Te; plot(Te,n,'k-'); str=strcat('R=',num2str(R_c+R_a),'\Omega'); s_y=400*(4-R_c*; text(120,s_y,str);
他励直流电动机的机械特性 一、实验目的 了解和测定他励直流电动机在各种运转状态的机械特性 二、预习要点 1、改变他励直流电动机机械特性有哪些方法？ 2、他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？ 3、他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。 三、实验项目 1、电动及回馈制动状态下的机械特性 2、电动及反接制动状态下的机械特性 3、能耗制动状态下的机械特性 四、实验方法 1、实验设备 2、屏上挂件排列顺序 D51、D31、D42、D41、D31、D44 按图1接线，图中M用编号为DJ15的直流并励电动机(接成他励方式)，MG用编号为DJ23的校正直流测功机，直流电压表V1、V2的量程为1000V，直流电流表A1、A3的量程为200mA，A2、A4的量程为5A。R1、R2、R3、及R4依不同的实验而选不同的阻值。 3、R2=0时电动及回馈制动状态下的机械特性
(1) R 1、R 2分别选用D44的1800Ω和180Ω阻 值，R 3选用D42上4 只900 Ω串联共3600Ω阻值，R 4 选用D42上1800Ω再加上D41上6只90Ω串联共2340Ω阻值。 (2) R 1阻值置最小位置，R 2、R 3及R 4阻值置最大位置，转速表置正向1800r/min 量程。开关S 1、S 2选用D51挂箱上的对应开关，并将S 1合向1电源端，S 2合向2'短接端。 (3) 开机时需检查控制屏下方左、右两边的“励磁电源”开关及“电枢电源”开关都须在断开的位置，然后按次序先开启控制屏上的“电源总开关”，再按下“开”按钮，随后接通“励磁电源”开关，最后检查R 2阻值确在最大位置时接通“电枢电源”开关，使他励直流电动机M 起动运转。调节“电枢电源”电压为 220V ；调节R 2阻值至零位置，调节R 3阻值，使电流表A 3为100mA 。 (4) 调节电动机M 的磁场调节电阻R 1阻值，和电机MG 的负载电阻R 4阻值(先调节D42上1800Ω阻值，调至最小后应用导线短接)。使电动机M 的n=n N =1600r/min ，I N =I f +I a =1.2A 。此时他励直流电动机的励磁电流I f 为额定励磁电流I fN 。保持U=U N =220V ，I f =I fN ，A 3表为100mA 。增大R 4阻值，直至空载(拆掉开关S 2的2'上的短接线)，测取电动机M 在额定负载至空载范围的n 、I a ，共取8-9组数据记录于表1中。 (5) 在确定S 2上短接线仍拆掉的情况下，把R 4调至零值位置(其中D42上1800Ω阻值调至零值后用导线短接)，再减小R 3阻值，使MG 的空载电压与电枢电源电压值接近相等 (在开关S 2两端测)，并且极性相同，把开关S 2合向1'端。 (6) 保持电枢电源电压U=U N =220V ，I f =I fN ，调节R 3阻值，使阻值增加，电动机转速升高，当A 2表的电流值为0A 时，此时电动机转速为理想空载转速（此时转速表量程应打向正向3600r/min 档），继续增加R 3阻值，使电动机进入第二象限回馈制动状态运行直至转速约为1900 r/min ，测取M 的n 、I a 。共取8～9组数据记录于表2中。 电枢电源 图 1他励直流电动机机械特性测定的实验接线图
直流电动机数学模型的建立
直流电动机数学模型的建立 4.1 数学模型的建立 建立电动机动态数学模型的方法的要点是：首先列写出电动机主电路电压平衡方程式，轴上力矩平衡方程式和励磁电路电压平衡方程式等基本关系式，加以整理，然后进行拉普拉斯变换，根据此变换，即可求出电动机的动态结构图和传递函数的表达式[1，10]。 图4—1 上图为一他励直流电动机的等效电路，其中： a U E----分别为电动机电枢端电压和反电势； d I f I ---电动机电枢电流和励磁电流； a R a L ---电枢电路电阻和电感； f R f L ---励磁电路电阻和电感； f U -------电动机的励磁电压； ω-------电动机的角速度； J--------电动机轴上的转动惯量； e T l T ----电动机转矩和负载阻转矩。 4.1.1 写出平衡方程式、拉普拉斯变换 由上图可写出下列基本关系式： a U -E= a R (1+a T S ?) d I e T -l T =J ?S ? ω
f U = f R ()f f I T S ??+1 E= ω ωφ???=??f e I M p K Te= d f d m I I M p I K ???=??φ 其中:a a a R L T = 为电枢电路时间常数；f f f R L T = 为励磁电路时间常数；p 为电动机磁极对数；M 为励磁绕组和电枢绕组的互感； 4.1.2 动态结构图 将S=d/dt 看作算子，则上述诸式也就是它们的拉氏变换。所以由上式可画出直流电动机的结构。如图4—2所示。 图4—2 如果将讨论的问题限制在稳态工作点附近的小偏差情况，经过化简，可得此时系统的增量方程为：d a a a I T S R E U ??+?=-)1( ω ??=-S J T T l e f f f f I T S R U ??+?=)1( 0Ω???+???=f f I M p I M p E ω 0 0d f d f e I I M p I I M p T ???+???= 为简化起见，式中表示增量的下标1已删去。由诸式可画出直流电动机在独立电枢电压和磁场控制下的动态结构图如下所示：
F 实验一直流电动机起动实验 一、实验目的 理解直流电机的工作原理，测试直流电动及直接起动的波形。说明负载转矩、 转速、电流、电磁转矩之间为何具有相应的对应关系。 二、实验的主要内容 仿真一台直流并励电动机的起动过程。电动机参数为: PN =17kW, U N = 220V, n0= 3000r/min,电枢回路电阻R a =0. 0870，电枢电感La =0. 0032H，励磁回路电阻R =181.50,电机转动惯量J=0.76 kg ?m2。 三、实验的基本原理 直流电动机刚与电源接通的瞬间，转子尚未转动起来时，他励和串励电动机的电枢电流以及并励和复励电动机的输入电流称为起动电流，这时的电 磁转矩称为起动转矩。一般情况下，在额定电压下直接起动时，起动电流可 达电枢电流额定值的10~20倍，起动转矩也能达到额定转矩的10~20倍，这 样的起动电流是换向所不允许的，而且过大的起动转矩会使电动机和它所拖 动的生产机械遭受突然的巨大冲击，以致损坏传动机械和生产机械。由此可见，除了额定功率在数百瓦以下的微型直流电动机，因电枢绕组导线细、枢 电阻大以及转动惯量又比较小，可以直接起动以外，一般的直流电动机是不 允许采用直接起动的。 四、实验步骤 1)建立并激电动机的仿真模型:直流电动机DCmotor 的电枢和励磁并联后由直流电源DC 供电，用Step 模块给定电动机的负载转矩，在DCmotor 的m 端连接了Demux 模块,将m 端输出的4 个信号分为4 路，以便通过示波器Scope 观察，m 端输出的转速单位为rad/s,这里使用了一个放大器(Gain), 将rad/s 转换为习惯的r/min,变换系数为:k=60/2π =9.55。 2)计算电动机参数: 励磁电流 励磁电感在恒定磁场控制时可取“0” 电枢电阻 电枢电感估算R a =0.0870
浅析：他励直流电动机的机械特性 在电源电压U 和励磁电路的电阻R f 为常数的条件下，表示电动机的转矩n 和转矩之间的关系n=f （T ）曲线，称为机械特性曲线。利用机械特性和负载转矩特性可以确定拖动系统的稳定转速，在一定条件下还可以利用机械特性和运动方程式分析拖动系统的动态运动情况，如转速、转矩及电流随时间的变化规律。可见，电动机的机械特性对分析电力拖动系统的启动、调速、制动等运行性能是十分重要的。 下图是他励直流电动机的电路原理图，他励直流电动机的机械特性方程式，可由他励直 流电动机的基本方程式导出。由公式 ， 和 导出机械特性方程式 ( 1-1 ) 他励直流电动机电路原理图 当电源电压U =常数，电枢回路总电阻R ＝常数，励磁磁通Φ＝常数时，电动机的机械特性如下图所示，是一条向下倾斜的直线，这说明加大电动机的负载，会使转速下降。特性 曲线与纵轴的交点为n 0时的转速，称为理想空载转速。 他励直流电动机的机械特性 实际上，当电动机旋转时，不论有无负载，总存在有一定的空载损耗和相应的空载转矩， 而电动机的实际空载转速 将低于n 0。由此可见式（1-1）的右边第二项即表示电动机带负载后的转速降，用 表示，则 ( 1-2 ) 式中 β——机械特性曲线的斜率。 β越大， 越大，机械特性就越“软”，通常称β大的机械特性为软特性。一般他励电动机在电枢没有外接电阻时，机械特性都比较“硬”。 机械特性的硬度也可用额定转速调整率△n N %来说明，转速调整率小，则机械特性硬度就高。 电动机的机械特性分为固有机械特性和人为机械特性 。 固有机械特性是当电动机的电枢工作电压和励磁磁通均为额定值，电枢电路中没有串入附加电阻时的机械特性，其方程式为 固有机械特性如下图中的 曲线 所示，由于 较小，故他励直流电动机固有机械特性较“硬”。 他励直流电动机串电阻时的机械特性 人为机械特性是人为地改变电动机电路参数或电枢电压而得到的机械特性，即改变公式（1-1）中的参数所获得的机械特性，一般只改变电压、磁通、附加电阻中的一个，他励电动机有下列三种人为机械特性。 （1） 枢串电阻时的人为机械特性 此时 ，人为机械特性的方程式 与固有特性相比，理想空载转速n 0不变，但是，转速降△n 增大 。R pa 越大，△n 也越大，特性变“软”,这类人为机械特性是一组通过 n 0 ,但具有不同斜率的直线。 如下图所示 （2） 改变电枢电压时的人为机械特性 a a a R I E U + =n E a Φe C =φa T em I C T =em T R U n 2T e e C C C ΦΦ-=Φ e 0C U n =0 n 'n ?em em T T R n βΦ==?2T e C C n ?em N a N N T R U n 2T e e C C C ΦΦ-=pa a N N R R R U U +===,,ΦΦem N pa a N N T R R U n 2T e e C C C ΦΦ+-=0=pa R N ΦΦ=
运动控制系统课程设计 课题：他励直流电动机启动 系别：电气与信息工程学院 专业： 学号： 姓名： 指导教师：
城建学院 2015年1月4日 成绩评定· 一、指导教师评语（根据学生设计报告质量、答辩情况及其平时表现综合评定）。
二、评分 课程设计成绩评定
目录 一、设计目的 (1) 二、设计要求 (1) 三、设计容 (1) 3.1、直流电动机 (1) 3.1.1直流电动机 (1) 3.1.2直流电动机的分类 (2) 3.1.3他励直流电机工作原理 (2) 3.2 他励直流电动机的启动 (3) 3.2.1 他励直流电动机串电阻启动 (3) 3.2.2 直流电动机电枢串电阻起动设计方案 (6) 3.2.3 多级启动的规律 (7) 3.3 结论 (7) 3.4他励直流电动机串电阻起动特性分析 (8) 四、设计体会 (10) 五、参考文献 (10)
一、设计目的 通过对一个实用控制系统的设计，综合运用科学理论知识，提高工程意识和实践技能，使学生获得控制技术工程的基本训练，培养学生理论联系实际、分析解决实际问题的初步应用能力。 二、设计要求 完成所选题目的分析与设计，进行系统总体方案的设计、论证和选择；系统单元主电路和控制电路的设计、元器件的选择和参数计算；课程设计报告的整理工作。 三、设计容 有一台他励直流电动机，已知参数如下Pan=200kw ；Uan=440v ；Ian=497A ；Nn=1500r/min；Ra=0.076Ω；采用分级启动，启动电流最大不超过2IA,，求出各段电阻值，并作出机械特性曲线，对启动特性进行分析。 他励直流电动机的启动时间虽然很短，但是如果不能采用正确的启动方法，电动机就不能正常地投入运行。为此，应对电动机的启动过程和方法进行必要的分析。 直接启动时，他励直流电动机电枢加额定电压Un，电枢回路不串任何电阻，此时由于n=0，Ea=0，所以启动电流Ist=Un/Ra，由于电枢回路总电阻Ra较小，所以Ist可以达到额定电流In的十几甚至几十倍。这样大的电流可能造成电机换向严重不良，产生火花，甚至正、负电刷间出现电弧，烧毁电刷及换向器。另外，过大的启动电流使启动转矩Tst过大，会使机械撞击，也会引起供电电网电波动，从而引起其他接于同一电网上的电气设备的正常运行，因此是不允许的。一般只有微型直流电动机，由于自身电枢电阻大，转动惯量小，启动时间短，可以直接启动，其他直流电机都不允许直接启动。 在拖动装置要求不高的场合下，可以采用降低启动电压或在电枢回路串电阻的方法。他励直流电动机在电枢回路中串电阻，具有良好的启动特性、较大的启动转矩和较小的启
ZYT直流永磁电机 概述 ZYT直流永磁电机采用铁氧体永磁磁铁作为激磁，系封闭自冷式。作为小功 率直流马达可以用在各种驱动装置中做驱动元件。 产品说明 (1)产品特点：直流电动机的调速范围宽广，调速特性平滑；直流电动机 过载能力较强，热动和制动转矩较大；由于存在换向器，其制造复杂，价格较高。 (2)使用条件：海拔w 4000m环境温度：-25 C —+40C ;相对湿度w 90%(+25C时)；允许温升，不超过75K。 型号说明 90ZYT08/H1 1.90位置表示机座号。用55、70、90、110和130表示。其相应机座号外径为 55mm 70mm 90mm 110mn和130mm 2. ZYT表示直流永磁马达。 3.08位置表示铁芯长度。其中01-49为短铁芯，51-99为长铁芯和101-149为超长铁芯。 4.H1位置为派生结构。其代号用H1、H2 H3??…。 安装形式 1. A1表示单轴伸底脚安装，AA1表示双轴伸底脚安装。 2. A3表示单轴伸法兰安装，AA3表示双轴伸法兰安装。 3. A5表示单轴伸机壳外圆安装，AA5表示双轴伸机壳外圆安装。 使用条件 1. 海拔不超过4000米。 2. 环境温度：-25度到40度。 3. 相对温度：小于等于95度。 4. 在海拔不超过1000米时，不超过75K. 技术参数 以下数值为参考使用，在实际生产时可以根据客户要求调整。 1. 型号55ZYZT01-55ZYZ10转矩55.7-63.7(毫牛米),速度3000-6000(r/min), 功率20-35(W),电压24-110(V)，电流1.5-3.2 (A)和允许逆转速度差
直流电机参数 直流电动机作为机电执行元部件，内部有一个闭合的主磁路。主磁通在主磁路中流动，同时与第二个电路交链，其中一个电路是用以产生磁通的，称为激磁电路，另外一个是用来传递功率，称为功率回路或者电枢回路。现行的直流电动机都是旋转电枢式，也就是说激磁绕组及其所包围的铁芯组成的磁极为定子，带换向单元的电枢绕组和电枢铁芯结合构成直流电动机的转子。 １．转矩： 电动机得以旋转的力矩，单位为kg .m或N.m； ２．转矩系数： 电动机所产生转矩的比例系数，一般表示每安培电枢电流所能产生的转矩大小； ３．摩擦转矩： 电刷、轴承、换向单元等因摩擦而引起的转矩损失； ４．启动转矩： 电动机启动时所产生的旋转力矩； ５．转速： 电动机旋转的速度，工程单位为r/min，即转每分，在国际单位制中为rad/s，即弧每秒； ６．电枢电阻： 电枢内部的电阻，在有刷电动机里一般包括电刷与换向器之间的接触电阻，由于电阻中流过电流时会发热，因此总希望电枢电阻尽量小些； ７．电枢电感：
因为电枢绕组是由金属线圈构成，必然存在电感，从改善电动机运行性能的角度来说，电枢电感越小越好。 ８．电气时间常数： 电枢电流从零开始达到稳定值的 63.2%时所经历的时间。测定电气时间常数时，电动机应处于堵转状态并施加阶跃性质的驱动电压。电气时间常数工程上常常利用电枢绕组的电阻Ｒａ和电感Ｌａ求出： Ｔｅ＝Ｌａ/Ｒａ ９．机械时间常数： 电动机从启动到转速达到空载转速的 63.2%时所经历的时间。测定机械时间常数时，电动机应处于空载运行状态并施加阶跃性质的阶跃电压。机械时间常数工程上常常利用电动机转子的转动惯量Ｊ和电枢电阻Ｒａ以及电动机反电动势系数Ｋｅ、转矩系数Ｋｔ求出： Ｔｍ＝Ｊ*Ｒａ／Ｋｅ*Ｋｔ １０．转动惯量： 具有质量的物体维持其固有运动状态的一种性质。 １１．反电动势系数： 电动机旋转时，电枢绕组内部切割磁力线所感应的电动势相对于转速的比例系数，也称为发电系数或感应电动势系数。 １２．功率密度： 电动机每单位质量所能获得的输出功率值，功率密度越大，电动机的有效材料的利用率就越高。 １３．转子：
同步电动机的起动 1.同步电机的基本原理 同步发电机和其它类型的旋转电机一样，由固定的定子和可旋转的转子两大部分组成。一般分为转场式同步电机和转枢式同步电机。 图1.1给出了最常用的转场式同步发电机的结构模型，其定子铁心的内圆均匀分布着定子槽，槽内嵌放着按一定规律排列的三相对称交流绕组。这种同步电机的定子又称为电枢，定子铁心和绕组又称为电枢铁心和电枢绕组。 转子铁心上装有制成一定形状的成对磁极，磁极上绕有励磁绕组，通以直流电流时，将会在电机的气隙中形成极性相间的分布磁场，称为励磁磁场(也称主磁场、转子磁场) 气隙处于电枢内圆和转子磁极之间，气隙层的厚度和形状对电机内部磁场的分布和同步电机的性能有重大影响。 除了转场式同步电机外,还有转枢式同步电机，其磁极安装于定子上，而交流绕组分布于转子表面的槽内，这种同步电机的转子充当了电枢。图中用AX、BY、CZ三个在空间错开120 分布的线圈代表三相对称交流绕组。 图1.1同步电机结构模型 1.1工作原理 主磁场的建立：励磁绕组通以直流励磁电流，建立极性相间的励磁磁场，即建立起主
磁场。 载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体。 切割运动：原动机拖动转子旋转（给电机输入机械能），极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场）。 交变电势的产生：由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三相对称交变电势。通过引出线，即可提供交流电源。 感应电势有效值：每相感应电势的有效值为E0 =4.44fNψ Φ 感应电势频率:感应电势的频率决定于同步电机的转速n和极对数p ，即 f=pn/60 交变性与对称性：由于旋转磁场极性相间，使得感应电势的极性交变；由于电枢绕组的对称性，保证了感应电势的三相对称性。 1.2同步转速 同步转速从供电品质考虑，由众多同步发电机并联构成的交流电网的频率应该是一个不变的值，这就要求发电机的频率应该和电网的频率一致。我国电网的频率为50Hz ，故有： n=60f/p=3000/p 要使得发电机供给电网50Hz的工频电能，发电机的转速必须为某些固定值，这些固定值称为同步转速。例如2极电机的同步转速为3000r/min，4极电机的同步转速为1500r/min，依次类推。只有运行于同步转速，同步电机才能正常运行，这也是同步电机名称的由来。 1.3运行方式 同步电机的主要运行方式有三种，即作为发电机、电动机和补偿机运行。作为发电机运行是同步电机最主要的运行方式，作为电动机运行是同步电机的另一种重要的运行方式。同步电动机的功率因数可以调节，在不要求调速的场合，应用大型同步电动机可以提高运行效率。近年来，小型同步电动机在变频调速系统中开始得到较多地应用。同步电机还可以接于电网作为同步补偿机。这时电机不带任何机械负载，靠调节转子中的励磁电流向电网发出所需的感性或者容性无功功率，以达到改善电网功率因数或者调节电网电压的目的。 分析表明，同步电机运行于哪一种状态，主要取决于定子合成磁场与转子主极磁场之间的夹角δ，δ称为功率角。
直流电机主要参数： 1.转矩： 电动机得以旋转的力矩，单位为kg .m 或N. m。 2.转矩系数： 电动机所产生转矩的比例系数，一般表示每安培电枢电流所能产生的转矩大小。 3.摩擦转矩： 电刷、轴承、换向单元等因摩擦而引起的转矩损失。 4.启动转矩： 电动机启动时所产生的旋转力矩。 5.转速： 电动机旋转的速度，单位为r/min，国际单位制中为rad/s； 6.电枢电阻： 电枢内部的电阻，在有刷电动机里一般包括电刷与换向器之间的接触电阻，由于电阻中流过电流时会发热，因此总希望电枢电阻尽量小些； 7.电枢电感： 电枢绕组是由金属线圈构成，必然存在电感。从改善电动机运行性能的角度来说，电枢电感越小越好； 8.电气时间常数： 电枢电流从零开始达到稳定值的63.2%时所经历的时间。测定电气时间常数时，电动机应处于堵转状态并施加阶跃性质的驱动电压。电气时间常数工程上计算公式： 备注： ：电枢绕组的电阻； ：电枢绕组的电感； 9.机械时间常数： 电动机从启动到转速达到空载转速的63.2%时所经历的时间。测定机械时间常数时，电动机应处于空载运行状态并施加阶跃性质的阶跃电压。机械时间常数工程上常常利用电动机转子的转动惯量Ｊ和电枢电阻Ｒａ以及电动机反电动势系数Ｋｅ、转矩系数Ｋｔ求出： 备注： ：电动机转子的转动惯量； ：电枢绕组的电阻； ：转矩系数； ：电动机反电动势系数； 10.转动惯量： 具有质量的物体维持其固有运动状态的一种性质。 11.反电动势系数： 电动机旋转时，电枢绕组内部切割磁力线所感应的电动势相对于转速的比例系数，也称为发电系数或感应电动势系数。
12.功率密度： 电动机每单位质量所能获得的输出功率值，功率密度越大，电动机的有效材料的利用率就越高。
教案首页（宋体小四号字） 任务二并励（他励）直流 电动机机械特性 第几节项目五 班级机电时数2课时 教学目标1. 知识目标：熟悉并励直流电动机的固有机械特 性。 2. 能力目标：熟悉并励直流电动机的人为机械特 性。 3.情感目标：培养学生积极向上的学习态度，培养学生接受新知识的能力。 教学内容1. 并励直流电动机的固有机械特性 2. 并励直流电动机的人为机械特性 教材分析重点 通过自主探究，让学生掌握并励直流 电动机的人为机械特性。 难点 对并励直流电动机的固有机械特性的掌握。 教学方法问题引导 动画演示 教学准备多媒体
性。 2.帮助学生了解并励直流电动机的人为机械特 性。 3.帮助学生建立把理论与实践结合起来的抽象思维方 式。 第二部分：授课 ………………………………………… 第 一 课 时 并励直流电动机的机械特性是指电动机在电枢电压U，励磁电流 I L,电枢回路总电阻R a为恒值的条件下，电动机转速与电磁转矩T的关 系。 一、机械特性方程式 并励直流电动机的电路如图5-4所示。 图5-4 并励直流电动机电路图 并励直流电动机的机械方程式可以从公式，得到： （5-3） 再把公式代入上式，得：
（5-4） 其中，称为理想空载转速， 机械特性曲线如图5-5所示，是一条稍向下倾斜的直线，其斜率为。这 说明加大电动机负载会使转速下降。 图5-5 并励电动机的机械特性 二、固有机械特性 固有机械特性是当电动机的电枢工作电压和励磁磁通均为额定 值，电枢电路中没有串入附加电阻时的机械特性，其方程式为： （5-5） 固有机械特性如图5-6中的曲线 所示，由于较小，故并励直流电 动机固有机械特性为硬特性，这种特性适用与负载变化时要求转速比 较稳定的场合，经常用金属切削机床、造纸机械等要求恒速的地方。 必须注意的是：当磁通过分削弱后，如果负载转矩不变，将使电动机 电流大大增加而严重过载。另外，当=0时，从理论上说，电动机的空 载转速将趋于，实际上励磁电流为零时，电动机尚有剩磁，这时转速 虽不趋于，但会升到机械强度所不允许的数值，通常称为“飞车”，
直流电动机的起动及性能分析 直流电动机就是依靠直流电驱动的将直流电能转换成机械能的电机。在这里，我们简单的讨论一下它的起动特点与性能。 与直流发电机相同，实际的直流电动机的电枢并非单一线圈，磁极也并非一对。由对电磁力及转矩分析可以看出：任何一台电机既可以作为发电机运行，也可以作为电动机运行，这一性质称为电机的可逆原理。电机的可逆原理不仅适用于直流电机，也适用于交流电机。电机的实际运行方式由外施条件决定，如果电机转子输入机械能，而电枢绕组输出电能，电机作为发电机运行；如果在电枢绕组中输入电能，转子输出机械能，则电机作为电动机运行。直流电动机和直流发电机的结构基本是相同的，即都有可旋转部分和静止部分。可旋转部分称为转子，静止部分称为定子，在定子和转子之间存在着气隙。 直流电动机有两大优点:一、调速性能好。所谓“调速性能”，是指电动机在一定负载的条件下，根据需要，人为地改变电动机的转速。直流电动机可以在重负载条件下，实现均匀、平滑的无级调速，而且调速范围较宽。二、起动力矩大。可以均匀而经济地实现转速调节。因此，凡是在重负载下起动或要求均匀调节转速的机械，例如大型可逆轧钢机、卷扬机、电力机车、电车等，都用直流电动机拖动。 机械特性是电动机机械性能的主要表现，它与负载的机械特性，运动方程式相联系，将决定拖动系统稳定运行及过渡过程的工作情况。若不计电枢反应的影响，当电动机正向运行时，其机械特性是一条横跨I、II、IV象限的直线。其中第I象限为电动机运行状态，其特点是电磁转矩的方向与旋转方向（转速的方向）相同，第II、IV 象限为制动运行状态。 首先，直流电动机为什么要限制启动电流？不论是交流电机还是直流电机,其启动电流都会比正常运行的时候要大.因为电机启动时,要使电机从静止状态变为转动状态,就如同把静止物体从静止推动起来匀速运动一样,静止摩擦远大于滑动摩擦.因为在启动瞬间电机还没有转，没有自感反电动势 ,且当时磁场刚刚运作,磁性最强，在启动的时候，由于T=Tn，Ea=CeΦn=0，此时的电枢电流Ia=Us/Ra=Is，由于Ra本身很小，Is和Ts都比启动电流大很多,所以此时,通电线圈在磁场中做切割磁感线运动最剧烈,所以电流最大.因为电枢电阻Ra很小，所以直接启动时启动电流很大，通常可达到额定电流的10到20倍。过大的启动电流会使电网电压下降过多,影响本电网上其他用户的正常用电；使电动机的换向恶化，甚至烧坏电动机；同时过大的冲击转矩会损坏电枢绕组和传动机构。因此，除容量很小的电动机
