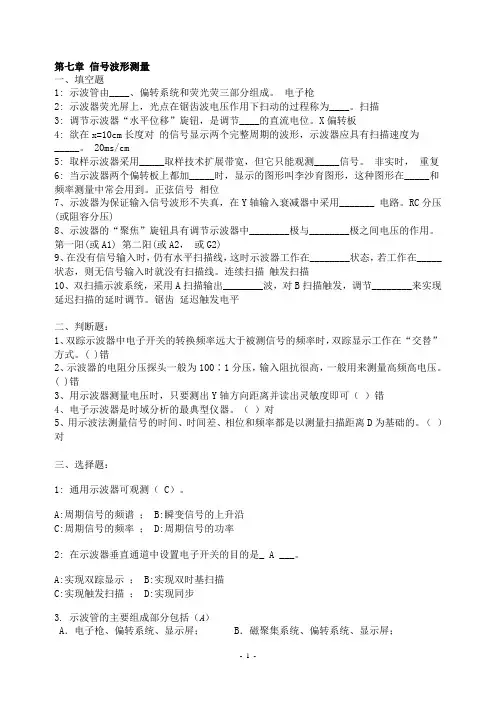

第七章信号波形测量
一、填空题
1: 示波管由____、偏转系统和荧光荧三部分组成。电子枪
2: 示波器荧光屏上，光点在锯齿波电压作用下扫动的过程称为____。扫描
3: 调节示波器“水平位移”旋钮，是调节____的直流电位。X偏转板
4: 欲在x=10cm长度对的信号显示两个完整周期的波形，示波器应具有扫描速度为
_____。 20ms/cm
5: 取样示波器采用_____取样技术扩展带宽，但它只能观测_____信号。非实时，重复6: 当示波器两个偏转板上都加_____时，显示的图形叫沙育图形，这种图形在_____和频率测量中常会用到。正弦信号相位
7、示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用_______ 电路。RC分压(或阻容分压)
8、示波器的“聚焦”旋钮具有调节示波器中________极与________极之间电压的作用。第一阳(或A1) 第二阳(或A2，或G2)
9、在没有信号输入时，仍有水平扫描线，这时示波器工作在________状态，若工作在_____状态，则无信号输入时就没有扫描线。连续扫描触发扫描
10、双扫描示波系统，采用A扫描输出________波，对B扫描触发，调节________来实现延迟扫描的延时调节。锯齿延迟触发电平
二、判断题：
1、双踪示波器中电子开关的转换频率远大于被测信号的频率时，双踪显示工作在“交替”方式。( )错
2、示波器的电阻分压探头一般为100∶1分压，输入阻抗很高，一般用来测量高频高电压。( )错
3、用示波器测量电压时，只要测出Y轴方向距离并读出灵敏度即可（）错
4、电子示波器是时域分析的最典型仪器。（）对
5、用示波法测量信号的时间、时间差、相位和频率都是以测量扫描距离D为基础的。（）对
三、选择题：
1: 通用示波器可观测（ C）。
A:周期信号的频谱； B:瞬变信号的上升沿
C:周期信号的频率； D:周期信号的功率
2: 在示波器垂直通道中设置电子开关的目的是_ A ___。
A:实现双踪显示； B:实现双时基扫描
C:实现触发扫描； D:实现同步
3. 示波管的主要组成部分包括（A）
A．电子枪、偏转系统、显示屏； B．磁聚集系统、偏转系统、显示屏；
C．控制极、偏转系统、显示屏； D．电聚集系统、偏转系统、显示屏。
4: 当示波器的扫描速度为20 s/cm时，荧光屏上正好完整显示一个的正弦信号，如果显示信号的4个完整周期，扫描速度应为（A ）。
A:80 s/cm ； B:5 s/cm ； C:40 s/cm ；D:小于10 s/cm
5: 给示波器Y及X轴偏转板分别加uy=Umsinωt,ux=Umsin(ωt/2),则荧光屏上显示（ C）图形。
A:半波； B:正圆； C:横8字； D:竖8字
6: 为了在示波器荧光屏上得到清晰而稳定的波形，应保证信号的扫描电压同步，即扫描电压的周期应等于被测信号周期的__C__倍。
A:奇数；B:偶数； C:整数； D:2/3
7: 用示波器显示两个变量a与b的关系时，a、b分别接在示波器的Y、X通道，显示图形为椭圆，则____。C
A:a与b同相，且幅度相同；
B:a与b相差90°，且幅度一定相同；
C:a与b相差90°，但其幅度不一定相同，其关系依x、y输入增益而定；
D:a与b幅度、相位关系不能确定。
8: 在示波器上表示亮点在荧光屏上偏转1cm时，所加的电压数值的物理量是（）B
A:偏转灵敏度； B:偏转因数； C:扫描速度；D:频带宽度
四、简答题
1.用示波器观测正弦波时，荧光屏上得到如图所示波形，试分析示波器哪个部分工作不正常?
(1)为扫描锯齿波线性度不好；
(2)Y放大器引入失真，出现削顶，产生截止失真；
(3)有扫描回线，增辉电路工作不正常。
2. 用双踪示波器观测两个同频率正弦波a ，b ，若扫描速度为20 s/cm ，而荧光屏显示两个周期的水平距离是8cm ，问： ⑴ 两个正弦波的频率是多少？
⑵ 若正弦波a 比b 相位超π前1.5cm ，那么两个正弦波相差为多少？用弧度表示。
频率：f =
s
T μ8011=12.5KHz 相差: Δφ=
cm cm 45.1×2π=4
3
π 3. 示波器正常，但开机后荧光屏上看不到亮点，原因可能是？若示波器显示的波形如下图，试根据波
形图测量幅度PP V 和周期T ，要求列出计算式和计算过程。
()ms T 667.01.067.6=?=------------（1分）
4. 已知示波器的灵敏度微调处于“校正”位置，灵敏度开关置于5V/cm ，倍率开关为“×5”。信号峰峰值5V ，试求屏幕上峰与峰之间的距离。如果再加上一个10：1的示波器探头，结果又是多少？
答：不考虑倍率开关时，y 1＝
h V P P -＝3
5
=1 cm ，由于倍率开关为“×5”，屏幕上波形偏转增大5倍，所以屏幕上峰与峰之间的距离为 cm 。如果采用探头，对输入有10倍衰减，输入示波器的电压减小10倍，相应屏幕上峰与峰之间的距离减小10倍，
即2k y y ='＝10
5
=0.5 cm 。
1．原因可能是：
（1）x 、y 偏移出界-------------------（2分） （2）辉度太弱---------- --------（2分） 2．波形幅度和周期计算 （1）峰峰值PP V
PP V 的格数：5.80----------------------（1分）
()mV V PP 2905080.5=?=------------（1分）
解： div V /置于50mv ，div t /置0.1ms
（2）周期T
一个周期的格数：67.65.1/10=---（1分）
图3 示波器显示的波形
5.
双踪示波器测量相位差，显示波形如图5所示，测得AB
=1 cm ，AC=10 cm ，试求
6.
示波器观测正弦波时得到如图7.36所示的波形，已知信号连接正确、示波器工作正常，试分析产生的原因，并说明如何调节有关的开关旋钮，才能正常地显示波形。
习题：
7-1．通用示波器应包括哪些单元？各有什么功能？
7-3如果被测正弦信号的周期为T ，扫描锯齿波的正程时间为T/4，回程时间可以忽略，被测信号加在Y 输入端，扫描信号加在X 输入端，试用作图法说明信号的显示过程。 3. 如果被测正弦信号的周期为T ，扫描锯齿波的正程时间为T/2，回程时间可以忽略，被测信号加在Y 输入端，扫描信号加在X 输入端，试用作图法说明信号的显示过程。 7-6比较触发扫描和连续扫描的特点。 7-7试说明触发电平和触发极性调节的意义。
7-8延迟线的作用是什么？延迟线为什么要在触发信号之后引出？
7－9 一示波器荧光屏的水平长度为10 cm ，要求显示10 MHz 的正弦信号两个周期，问示波器的扫描速度应为多少？
两个波形的相位差。
τ——时间常数
图5
u (t )A
B
u 1
u 2
C
t
(a )(b )(c )(d )(e )(f )
图6
7-10有一正弦信号，使用垂直偏转因数为10mV/div的示波器进行测量，测量时信号经过10：1的衰减探头加到示波器，测得荧光屏上波形的高度为7.07div，问该信号的峰值、有效值各为多少？
7-12连续扫描电压的扫描正程是扫描逆程的4倍（不考虑扫描等待时间），要显示出频率为2kHz的正弦波4个周期的波形，请问连续扫描电压的频率是多少？
7-14已知扫描电压正程、逆程时间分别为3ms和1ms，且扫描逆程不消隐，试绘出荧光屏上显示出的频率为1kHz正弦波的波形图。
7－15 已知示波器时间因数为 0.1 ms/div，偏转因数为0.2 V/div，探极衰减系数为10∶1，
显示波形如图7－15所示，试求被
测正弦波的有效值、周期和频率。
B
图7－15
有一正弦信号，使用垂直偏转因数为10 mV/div的示波器进行测量，测量时信号经过10∶1的衰减探头加到示波器，测得荧光屏上波形的高度为7.07 div，问该信号的峰值、有效值各为多少？
7-16已知示波器最小时基因数为0.01 s/div，荧光屏水平方向有效尺寸为10div，如果要观察两个周期的波形，问示波器最高扫描工作频率是多少？（不考虑扫描逆程、扫描等待时间）
已知示波器最大时间因数为0.5 s/div，荧光屏水平方向有效尺寸为10 div，如果要观察两个周期的波形，问示波器最低工作频率是多少？（不考虑扫描逆程、扫描等待时间）
7-19什么是“交替”显示？什么是“断续”显示？对频率有何要求？
双踪显示方式有哪几种？交替显示和断续显示各适用于测试哪种信号？为什么？
7-20根据沙育图形法测量相位的原理，试用作图法画出相位差为0o 和180o 时的图形。并说明图形为什么是一条直线？
7－21 示波器测量电压和频率时产生的误差的主要原因是什么？
7-22在通用示波器中调节下列开关、旋钮的作用是什么？应在哪个电路单元中调节？ （1）辉度；（2）聚焦和辅助聚焦；（3）X 轴移位；（4）触发方式；（5）Y 轴移位；（6）触发电平；（7）触发极性；（8）偏转灵敏度粗调（V/div ）；（9）偏转灵敏度细调；（10）扫描速度粗调（T/div ）；（11）扫描速度微调；（12）稳定度。 7-23非实时取样示波器能否观察非周期性重复信号？能否观察单次信号？为什么？
7-30已知方波的重复频率为20MHz ，用带宽为f 3dB =30MHz 的示波器观测它，问示波器屏幕上显示的波形是否会有明显的失真？为什么？
7-31欲观测一个上升时间t R 约为50ns 的脉冲波形，现有下列4种带宽的示波器，问选用其中哪种示波器最好？为什么？
（1）f 3dB =10MHz ，t R ≤40ns （2）f 3dB =30MHz ，t R ≤12ns
（3）f 3dB =15MHz ，t R ≤24ns
（4）f 3dB =100MHz ，t R ≤3.5ns
7-32若数字存储示波器Y 通道的A/D 转换器主要指标为：分辨力8bit ，转换时间100μs，输入电压围0~5V 。试问：
（1）Y 通道能达到的有效存储带宽是多少？ （2）信号幅度的测量分辨力是多少？
（3） 若要求水平方向的时间测量分辨力优于1%，则水平通道的D/A 转换器应是多少位？ 林占江习题
5.1 示波器由哪些部分组成？各部分的功能如何？ 解：参阅本间相关容 5.2 模拟示波器包括哪些单元电路？它们的作用如何？
(a )
7-28．若由于示波器增辉电
路不良或对回扫的消隐
不好，使得扫描正程和回程在荧光屏上的亮度相差不多，画出下图被测信号及扫描电压在荧光屏上合成的波形。
解：参阅本间相关容 5.3 解：沙育图形，是圆形
5.4 解：沙育图形（1）椭圆形（2）“8”字形
5.5 解：因为被测信号频率与扫描信号频率不成整数倍，有
4
1
的差，图形向左“跑动”。 5.6 解：被测信号频率与扫描信号频率不成整数倍，波形紊乱。 5.7 解：前沿有上冲，前沿弯曲。
5.8 解：最小周期T=0.2μs ×10×10=20μs 频率 MHz T
f x 51
==
5.9 解：最高工作频率是20MHz 5.10 解：最低工作频率是0.4Hz 5.11 解：0.02μs/cm
5.12 解：40ms ，3ms ，29ms 5.13 解：（1）聚焦不良（2）回扫消隐失效 5.14 解：引入50Hz 交流电源的干扰 5.15 参阅本章相关容 5.16 参阅本章相关容
