－地图上的比例尺、方向和图例
教学目标
知识目标：
通过阅读各类地图，使学生初步了解地图上的比例尺、方向、图例和注记等基本知识
能力目标：
通过绘图、计算、比较以及用地图设计线路等实践活动，使学生初步具备在实际生活中运用地图的能力，如会运用比例尺在地图上量算两地之间的距离，在地图上辨别方向，查找地理事物，确定旅行路线等，帮助学生初步建立起图的空间概念。。
情感目标：
通过实践活动，对学生进行乡土教育，环境教育，增添热爱家乡的情感和保护环境的意识。
教学建议
教材分析：
第一节着重阐述地图的三要素--比例尺、方向、图例和注记，这是阅读地图必须掌握的基础知识和基本技能，在今后的全部的地理教学过程（91aixue）中要反复应用。但这部分内容较枯燥，学生不容易直接接受，在开始教学之前，要设计如何导入。
由于学生在小学过平面图的知识，本一开头从一张动物园导游图引入，目的是引起学生读图的兴趣，了解什么是地图以及地图的重要性（其他的学生熟悉的图也可以，笔者此次采用的是所在学校的校园图），目的是通过探索身边熟悉事物，激发学生求知的积极性，使学生能够迅速进入教师设计的问题情景。
比例尺部分的教学重点是关于比例尺计算公式的进一步引申和
应用。
分为三个层次，第一层次，通过阅读地图册上的三幅地图，学会比例尺的三种表示法：字式、数字式和直线式。
第二个层次，比例尺的应用，通过做一做应用比例尺可以量算两地间的实地距离，用比例尺公式可以做换算：（1）一直已知图上距离和实地距离，求比例尺。（2）已知比例尺和实地距离，求图上距离。（3）已知图上距离和比例尺，求实地距离。
第三层次，比例尺的大小，通过对相同图幅的北京市地图和中国地图关于两幅图范围的大小、所表示的地理事物的详略程度、比例尺大小的比较，得出：（1）如何辨别地图比例尺的大小：即分子为1，分母愈大，比例尺愈小；分母愈大，比例尺愈小。（2）地图比例尺的大小与表示的地区范围大小和内容详略的关系：即地图表示的地区范围愈小，反映的内容愈详细，则选用的比例尺愈大。三个层次由浅入深，层层递进，能够吸引学生的注意力，使学生总是觉得有事可做。

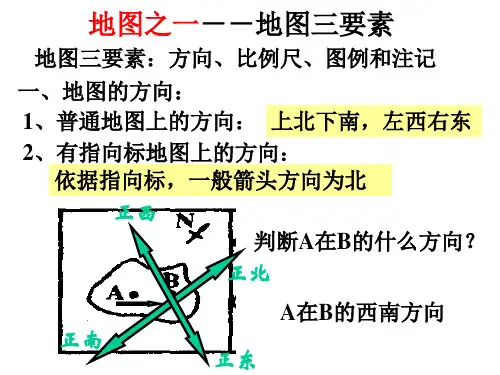

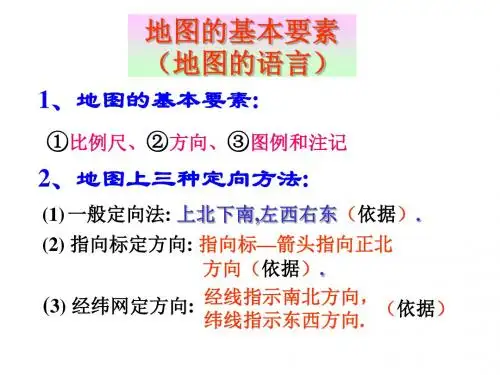

关于地图上的方向的教学，重点在于训练学生在地图上辨别方向的技能。教材首先明确了地图上有三种定向方法，它们是：一般定向方法：无指向标的无经纬网的地图，上北下南，左西右东。指向标定向方法：有指向标的地图，指向标指示北方。经纬网定向方法：有经纬网的地图，经线指示南北，纬线指示东西。其中经纬网定向方法最为精确，是今后学习地理和实际应用最广泛的方法。因此，有经纬网的地图上辨别方向是本节的重点，也是难点。
有经纬网的地图上辨别方向，首先要确定图上的经线是东经还是西经，纬线是南纬还是北纬。根据第一所学经度、纬度的划分方法，让学生认识并总结在方格状或圆弧形（以南北极为中心）的经纬网上，经纬度递变的规律。这一部分教学可通过典型实例分析，培养学生分析问题的能力。
教法建议：
本节内容设计3时完成，第一时，主要学习地图上的比例尺，第二时，主要学习地图上的方向，第三时学习地图上的图例和注记和一些实践活动。
活动的设计的原则是通过设计一些活动，准备一些材料，帮助学生能够综合运用学到的知识，具体的有创造性的解决一些实际问题。同时创造一个既有个性学习，又能互相帮助、合作学习的氛围。锻炼学生的分析问题和解决问题的能力，使学生的学习的主动性得以发挥。
关于地图比例尺的教学，直接用校园平面图导入，因为是学生身边熟悉事物，学生感觉即亲切又好奇，找自己班级的教室，实地测量自己教室的距离，激发了学生对平面图是如何制作出的兴趣，自然的进入了比例尺的教学。教室长和宽测量出以后，让学生运用小学所学平面图的知识，计算一下图上的1厘米代表了实际的几米？把教室的各种图形画在纸上，并算一算缩小后画在纸上的距离是教室实际距离多少分之一，这就是所画教室平面图时的比例尺。引出比例尺的概念及公式。
然后由浅入深，层层递进，分析地图比例尺概念所孕含的三个层次。
第一步：先自己阅读关于地图比例尺部分的教材，找出比例尺的三种表示方法，然后引导学生看看地图册上的地图。用三种方式表示出。
第二步：利用中的做一做指导学生量算图上直线距离，运用比例尺换算成两地实地距离。提高学生运用已有知识解决实际问题的能力。
第三步：比例尺大小的比较，这是比例尺教学的难点。突破的方式是认真分析比例尺的公式----一个分式，比较教材做一做中的三个比例尺，让学生用学过的数学概念判断分式的比值，确定比例尺的大小。最后结合读图，可得出比例尺大小和范围、内容详略的关系。
关于地图上的方向的教学，从校园平面图中教室的具体方位和路线，引入地图的方向的判断。运用计算机使知识从少到多、从简单到复杂地出现在学生面前。首先使学生明确三种定向方法，举出用每一种的例子。例如城市交通旅游地图（北京），教师提问某一地名所在位置（如颐和园）学生根据上北下南，左西右东的规则，作出回答，要求详细用到地面的八个方向，即东北、东南、西北、西南。对于有指向标的地图，通过阅读校园平面图和教材中的某村平面图，使学生能够根据指向标指示的方向判断方向。
有经纬网的地图这一部分教学可通过典型实例分析，在学中练，在练中学。培养学生分析问题的能力。首先用简图的形式用计算机复习第一所学经度、纬度的划分方法，然后用教材中方格状或圆弧形（以南北极为中心）的经纬网地图，让学生认识并总结经纬度递变的规律。
图例和注记的教学，主要是训练学生使用图例和注记。可以采取先让学生阅读P19有关内容，然后打开地图册，找出图中用图例表示的地理事物。
--示例
第一时
〈教学重点〉比例尺的计算公式和直线比例尺
阅读、分析地图的能力的培养
〈教学难点〉：比例尺大小的判断
〈教学手段〉教材P17图2。3北京地图和图2。4中国地图及地图册中的各种地图、示意图。直尺，圆规，米尺，画有校园平面图的小黑板
〈教学过程（91aixue）〉
（引）这是一幅我们学校的校园平面图，谁能辨别出它们都是校园的什么教学设施？（操场、篮球场、食堂、教室，实验室、计算机教室，会议室、礼堂等）请找到我们教室所在的位置？请两位同学上，用圆规和直尺测量一下这张图上我们教室的长和宽？请另两位同学用米尺测量我们教室的实际长度和宽度？
（学生活动）请大家一起计算：？算一算缩小后画在纸上的距离是教室实际距离多少分之一，也就是计算一下图上的1厘米代表了实际的几米？这个数值就是比例尺。引出比例尺的概念及公式。
用公式表示就是：
（板书）第二地图，第一节地图上的比例尺、方向和图例
1．比例尺
（提问）比例尺有几种表示呢？
（学生活动）请阅读16带框的黑体字地图上的比例尺用字表示？用数字写出？直线式？（由学生回答）
打开地图册，任选三幅图，请三位同学，分别用字式、数字式和直线式表示比例尺。
（板书）字式、数字式、直线式
（提问）比例尺有什么用呢？
（学生活动）完成P16 做一做
（小结）根据比例尺，在地图上量出两地的距离，可换算两地的实际距离。
（提问）如何辨别比例尺的大小呢？
比较P17北京市地图和中国地图，两幅图的图幅大小相同，在那些方面的表现不同？
（学生活动）1请阅读P16做一做并填下表：
问题
答案
北京市地图中国地图
两幅图表示的范围哪个大？
哪个小？
两幅图所表示的北京的地理事物，哪幅图详细？哪幅图简单？
两幅图的比例尺哪个大？哪个小？
2．做P17 做一做比较下列三种比例尺。
（小结）．通过两幅图的比较，我们可以更进一步认识比例尺的特性：
1）．比例尺是一个分式。分子为1，分母愈小，比值愈大，即比例尺愈大；分母愈大，比值愈小，即比例尺愈小。
2）．图表示的地区范围愈小，反映的内容愈详细，则比例尺愈大；地图表示的地区范围愈大，反映的内容愈简单，则比例尺愈小。
复习反馈：作练习（见习题部分）
第二时
（教学重点）训练学生在地图上辨别方向的技能，在有经纬网的地图上上辨别方向。
〈教学难点〉：在有经纬网的地图上上辨别方向。
〈教学手段〉计算机及地图册中的各种地图，画有校园平面图的小黑板
〈教学过程（91aixue）〉
（引）：在校园的平面图上，我们教室的位置在哪儿？在校门的什么方向？有几条路可以到达？哪条路最近？
（学生活动）让学生到讲台前指图回答，教师给与指导订正。
（板书）地图上的方向
（计算机）引入一般地图的定向方法，
（学生活动）无指向标的地图，面对地图，在上北下南，左西右
东基础上，确定出东北、西北、东南和西南的方向。举例一张北京市旅游地图，颐和园在北京市处于的什么方位？
（板书）无指向标的地图：上北下南，左西右东
（计算机）图26某村平面图想一想。师生共同完成。
（板书）有指向标的地图，指向标的箭头指向北方。
（学生活动）根据指向标的方向，判断1公路的村庄段2公路的河流段3在河流上方向有什么变化？（公路的村庄段是东北-西南方向；公路的河流段是东西方向在河流上方向由东北-转向北-又转向东北方向
有经纬网的地图，根据经纬线定方向。经线指示南北方向，纬线指示东西方向
（计算机）1）复习：经度、纬度的划分方法？
（板书）有经纬网的地图经线指示南北方向，纬线指示东西方向（学生活动）完成P18 做一做
①在经纬线为平行直线的地图上，
②在经纬度呈弧度的地图（以南北极为中心）的经纬网地图
总结：经纬网定向方法最为精确，是今后学习地理和实际应用最广泛的方法。因此，有经纬网的地图上辨别方向是本节的重点。
习题练习。
第三时
〈教学重点〉识记地图上的图例和注记。
综合能力训练
〈教学难点〉：学生学习主动性的发挥
〈教学手段〉教材和地图册中的各种地图，皮尺、指南针等工具，本市地图。
〈教学过程（91aixue）〉
（引）地图是表示地理事物的，由于空间的限制，必须把它们缩成符号，所以，看懂地图首先要熟悉图例和注记。
（板书）3地图上的图例和注记
（学生活动）阅读P19有关内容，然后打开地图册，找出图中用图例表示的地理事物。
（学生实践活动）
活动1：
要求，每位同学做出一张图
1按顺序写出你家步行到下列地点所经过的街道、公路的名称：小学、百货商店、菜市场、电影院、公园、邮局、银行、医院。
2上一题中的街道和公共场所，试做一副简单的街道平面图
活动2：
全班同学以小组为单位，在老师指导下，用皮尺、指南针等简单工具，对校园内的校舍、操场（校园设施的一部分）进行测量，自己
定出比例尺，绘制几幅不同比例尺的校园平面简图（可以是局部的）。
活动3：
假如你家了客人，你要做一个导游，陪同他们到你生活的城市参观游览，首先，要为到你家的客人设计一条一日游路线。路线中应包括旅游景点至少2个、商业中心、，博物馆、著名的风味餐厅（吃一顿饭）、自己的学校。
把学生分为五组，每组拿到一份本市交通地图，以一位同学的家为起点，请画一幅一日游路线示意图，并注出主要的大街，重要建筑物和你们所到的地方。
活动4，
画一条从你家到学校的路线图，要求绘出你所走的街道的名字，上下车的（包括转乘车）的车名和站名。绘出方向标，说明学校位于你家的什么方位？
探究活动
暑假的一天
根据暑假某一天自己的外出活动（可以是去某地或某景点旅游、去亲戚家、去同学家外出办事等）画一张暑假一天的行程图
目的：
1通过创设一定教学情景，使学生运用所学的有关地图方面的知识去解决一些实际问题。锻炼学生分析问题和解决问题能力，独立思考的能力，与人合作的能力。
2通过实践，使学生增强对所学地图知识的理解，促进了知识的迁移。同时也体验到了知识的价值和学习的重要性，有利于今后更积极主动的学习。
3探究活动的实践过程，也是一个创造活动，鼓励学生大胆创新，勇于实践为学生的个性发展提供一个空间。
要求：
1图的图幅一样大，都用A4纸，自己定出比例尺。
2以某一点（家或某建筑物）为中心点，确定方向
3按时间顺序，画出自己的走过的路线图，并注明街道、主要建筑物，主要交通站点。
4根据所看到的景物不同，自己设计图例
方法
1确定自己的外出路线（外地、本地、附近街道），估算外出某点距出发点的最长的距离，确定比例尺。（可查阅有关地图，在图上量测两点的直线距离，再根据比例尺换算成实地距离）
2确定方向时，可参照地图上的方向，确定所去的不同地点的相互关系。
3可参照地图，根据自己的活动范围，进行取舍、概括，变成自己的行程图。
