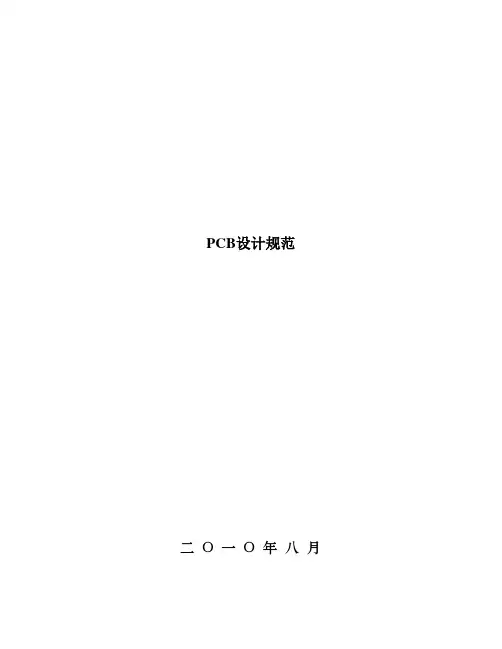

PCB设计标准
前言
本标准参考国家标准印制电路板设计和使用等标准编制而成。
一、布局
●元件在二维、三维空间上不能产生冲突。
●先放置与构造关系密切的元件，如接插件、开关、电源插座等。对于按键，连接器等与构造相关
的元器件放置好后应锁定，以免在无意之中移动。
●如果有一样构造电路局部，尽可能采用“对称式〞标准布局。
●元器件的排列要便于调试和维修，小元件周围尽量不放置大元件、需调试的元、器件周围要有足
够的空间。
●按照“先大后小，先难后易〞的布置原那么，重要的单元电路、核心元器件应当优先布局。
●布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，
低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分；
●发热元件要一般应均匀分布(如果有散热片还需考虑其所占的位置)，且置于下风位置以利于单板
和整机的散热，电解电容离发热元件最少400mil；除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
●元器件离板边尽量不小于5mm，特殊情况下也应大于板厚。
●如果PCB用排线连接，控制排线对应的插头插座必须成直线，不穿插、不扭曲。
●连续的40PIN排针、排插必须隔开2mm以上。
●考虑信号流向，合理安排布局，使信号流向尽可能保持一致。
●输入、输出元件尽量远离。
●电压的元器件应尽量放在调试时手不易触及的地方。
●驱动芯片应靠近连接器。
●有高频连线的元件尽可能靠近，以减少高频信号的分布参数和电磁干扰。
●对于同一功能或模组电路，分立元件靠近芯片放置。
●连接器根据实际情况必须尽量靠边放置。
●开关电源尽量靠近输入电源座。
●BGA等封装的元器件不应放于PCB板正中间等易变形区
●BGA等阵列器件不能放在底面，PLCC、QFP等器件不宜放在底层。
●多个电感近距离放置时应相互垂直以消除互感。
●元件的放置尽量做到模块化并连线最短。
●在保证电气性能的前提下，尽量按照均匀分布、重心平衡、版面美观的标准优化布局。
●按电路模块进展布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集
中原那么，同时数字电路和模拟电路分开；
●定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm〔对于
M2.5〕、4mm〔对于M3〕内不得贴装元器件；
●卧装电阻、电感〔插件〕、电解电容等元件的下方防止布过孔，以免波峰焊后过孔与元件壳体短
路；
●元器件的外侧距板边的距离为5mm；
●贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；
●金属壳体元器件和金属件〔屏蔽盒等〕不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距
应大于2mm。定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；
●发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；
●电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。特别应
注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；
●其它元器件的布置：
所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；
●板面布线应疏密得当，当疏密差异太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；
●贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信号线不准从插座脚间穿过；
●贴片单边对齐，字符方向一致，封装方向一致；
●有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、层定义
●PCB边框定义为机械一层，线宽5mil。
●PCB螺丝孔或元件定位孔定义到机械一层，为非金属化孔。
●其它电气层按标准层来设置。
三、布线
●关键信号线优先布线：电源、摸拟小信号、高速信号、时钟信号和同步信号等关键信号优先。
●密度优先布线：从连接关系最复杂的器件着手布线；从连线最密集的区域开场布线。
●布线离板边应不小于3mm，一是为了防止加工PCB时损伤走线，二是为了防静电。
●双层板线宽线距最小7mil，多层板可最小至4mil，BGA器件下方根据情况可最小到3.5mil。
●不管板的大小及层数，在条件允许的情况下，应保证线距不小5mil、线与过孔间距不小于6mil
来提高良品率。
●尽量减少印制导线的不连续性，例如线宽不要突变，以免阻抗变化不可控。
●平安间距根据PCB的元件密度及线宽而定，一般可设为10mil，对于双层板最小7mil，多层板最
小4mil。
●交流220V电源局部的火线与中线在铜箔平安距离不小于3.0mm，交流220V线中任一PCB线或
可触及点距离低压零件及壳体之间距应大于6mm并加上明显的警告标示；如果电压再高，为防止爬电，应在上下压之间开槽隔离。
●走线应防止锐角、直角，采用45°走线。
●相邻层的走线应相互垂直。
●信号走线尽可能短。
●时钟信号引线最容易产生电磁辐射干扰，走线时应尽量短并与地线回路靠近。
●输入、输出信号应尽量防止相邻平行走线，如果实在不能防止平行走线，应加大其间距并加地线
隔离。
●对于总线应等宽等间距布线。
●双面板电源线、地线最好与信号流向一致，以增强抗噪声能力。
●如果贴片IC相邻两个焊盘为同一网络需接到一起时，两焊盘不可直接在贴片IC下相连。
●应从焊盘或过孔中心引线出来。
●过孔应远离贴片焊盘
●过大电流的走线除加粗铜铂外，还可加上助焊层，过锡炉时可上锡相当于增加铜铂厚度。
●应尽量防止在晶体、变压器、光藕、电感、电源模块下面有信号线穿过，特别是晶体下面应尽量
铺设接地的铜皮。
●对于要压五金件的地方，不可走除地线外的其它信号线(在某些情况下地线也不可走)，对于要走
信号线的特殊情况，需在压五金范围内覆盖整片丝印。
●音频信号线之间应用模拟地相互隔离并包模拟地。
●视频信号线之间应用地相互隔离并包地。
●7805前的滤波电容一般为1A/1000uF，每个IC的电源脚建议用104的电容进展滤波，防止长线干
扰。
●两焊点间距很小〔如贴片器件相邻的焊盘〕时, 焊点间不得直接相连。
四、电源及地线处理
●一些关键信号线应尽可能远离电源线走线。
●对于多层板，一般都有电源层和地层。需要注意的只是模拟局部和数字局部的地和电源即使电压
一样也要分割开来。
●对于单双层板电源线应尽量粗而短。电源线和地线的宽度要求可以根据1mm的线宽最大对应1A
的电流来计算,
●电源与地构成的环路应尽量小。
●为防止电源上的杂讯进入负载器件,应在进入每个负载器件之前对其电源独立去藕，做到先滤波再
进入负载。
●如果为多层板，应有单独的电源层及地层。
●在接地时应保持接地良好。
数字地与模拟地分开，数字地应接成环路以提高抗噪声能力；模拟地不可接成环路；对于低频电路，地线应采用单点并联接地方式；高频电路应采用多点串联接地。对于数字电路，地线应闭合成环路，以提高抗噪声能力。
●对于PCB上的地线需与金属外壳相连时，可在螺丝定位孔位加上助焊层以露出铜皮并加过孔，以
便通过金属螺丝与外壳良好接触。如下列图中：灰色为过孔；桔红色为TopSolder及BottomSolder 层；绿色及黄色为丝印。
●对于QFP类封装的IC，走线尽量向四周扩散，IC正下方尽量防止走线，留作铺地做静电泄放通
道。
●PCB的四周应尽量保证有3mm宽来走地线。
●数字电路的频率高，模拟电路的敏感度强，对信号线来说，高频的信号线尽可能远离敏感的模拟
电路器件，对地线来说，整人PCB 对外界只有一个结点，所以必须在PCB 内部进展处理数、模共地的问题，而在板内部数字地和模拟地实际上是分开的它们之间互不相连，只是在PCB 与外界连接的接口处〔如插头等〕。数字地与模拟地有一点短接，请注意，只有一个连接点。也有在PCB 上不共地的，这由系统设计来决定。
五、铺铜
●如果印制板上有较大面积空白区应铺上铜并连接到地网络。
●原那么上铺铜间距应为线与线平安间距的两倍，实际应用中尽量保证铺铜间距不小于8mil。
●铺铜与元件脚应采用花焊盘连接方式，并且在有必要的时侯加粗铺铜与焊盘的连线。
●铺有大面积地线和电源线区〔面积超过500 平方毫米〕，应局部开窗口以防过锡炉时铜皮起泡。
六、测试点
●测试点代号TP，不能以元件的形式出现在PCB上。
●测试点通常为圆形，在条件允许的情况下，其直径应不小于1mm。
●原那么上每条网络均需加上测试点，在实际应用中至少一些关键信号线上必需加测试点。
●每个测试点应有测试工程名称或编号如TP1,TP2等。
●测试点离元器件远点，两个测试点的间距不可太近，至少要有2.5mm的间距。
●测试点应处于同一层面，以方便不用拆下整块PCB也可方便连接到测试点为原那么。
●当测试点带附加线时，附加线应尽量短。
●对电源和地也应在不同位置加上测试点，尽量均匀分布于整块PCB上。
七、过孔
●PCB的最小孔径定义取决于板厚度，参考下表：
●孔径优选系列可参考下表：
●同一PCB上的过孔规格应控制在3种以内，双面板普通信号走线使用25/12mil或28/16mil，电源
走线使用35/20mil并根据电流大小多放置几个过孔。
●对于接插件的孔径需严格检查，普通排针排插的孔径是1mm。
●所有PCB板的过孔设计时必须加绿油覆盖并塞孔，由于PCB厂家工艺的原因，应尽量不使用内
径超过20mil的过孔，采用在大电流线路上多加过孔的方式来满足要求。
●过孔不能上焊盘。
●如果没有必要，单板上的过孔数量不应超过平均每平方厘米10个，否那么会增加PCB本钱。八、线宽
●理论上1OZ铜厚1mm线宽可通过最大1A电流，但在实际应用中通常降额30%使用，实际应用
中电源及地线应尽量粗而短，防止出现电源线过长造成的电压跌落现象；
●尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通
常信号线宽为：0.2～0.3mm,最经细宽度可达0.05～0.07mm,电源线为1.2～2.5 mm对数字电路的PCB 可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地不能这样使用)
●各种功能走线与线宽的关系如下：
多层板的普通信号线最小可到4mil。
●在条件允许的情况下，电源线应尽量粗些。
●在一些高密度的板中，如果电源走线宽度受限，可在走线上加阻焊以增加过电流能力。
九、蓝牙
●蓝牙天线下方不可铺地及有其它走线且与其它走线保持最少5mm间距。
●蓝牙电路的地线处理：数字地与单板数字地采用单点接地方式，模拟地与单板模拟地采用单点接
地方式。
十、关于异形焊盘
●对于如DC座类的异形焊盘，由于EDA软件的原因，不能制作方形过孔，解决方法为在PCB边
框层(机械一层)画出过孔形状，此方形过孔最小尺寸不得小于0.6mm，否那么PCB厂家很难加工。十一、可靠性设计及EMI
●单板上MCU的IO连接到另一单板去需根据情况串一100R—1K电阻，电阻靠近MCU放置。
●单板上连接到机壳外部的如串口类需根据情况串一100R—1K电阻且加上静电吸收管或者适宜容
量的电容，静电吸收管或电容靠近连接器放置。
●串联匹配电阻要靠近该信号的驱动端放置，距离一般不超过500mil。
●匹配电阻、电容的布局一定要分清信号的源端与终端，对于多负载的终端匹配一定要在信号的最
远端匹配，其它一些用于阻抗匹配目的阻容器件，要根据其属性合理放置。
●串口应远离音频线等敏感信号线，且走线不能从模拟区域穿过，以免干扰。
●敏感信号(如差分、高速时钟)应尽量减少过孔不换层走线，以免出现阻抗不连续情况影响信号。
如果一定要换层，应在换层位置的电源或地上跨接电容给信号做回流路径。
十二、光学定位点
●光学定位点是指为了满足自动化生产需要，方便贴片机对元件及整个PCB定位而放置的特殊焊
盘。
●光学定位点为圆形焊盘，其直径为1mm，离PCB边缘须不小于4mm。
●对于BGA封装类或脚距小于0.5mm的芯片必须加两个光学定位点，光学定位点为对角放置，不
可被遮挡住。
●整块PCB上应放置2-3个光学定位点，呈对角形式布局。
●在Protel软件中，设置光学定位点所需的层有：TopLayer、BottomLayer、TopSolder、BottomSolder、
Keep-outLayer；如果只有顶层有元件，可去掉BottomLayer、BottomSolder层。
十三、丝印
●丝印字符应清晰明了，不能有残缺现象。
●丝印字符不可压在焊盘上。
●丝印字符大小不得小于36mil，字体线宽大于6mil，字体采用：sans serif；对于元件编号，通常采
用尺寸为37mil/7mil；特殊情况下最小可到28mil/5mil。
●PCB上须有该PCB的名称编号、版本号、日期、公司LOGO图案。
图中第一行为LOGO，第二行的AV6000NBC为PCB名称，4为PCB的版本号，第三行为PCB
完成的日期。
●PCB上的位号英文必须统一：三极管Q，二极管D，电阻R，排阻RP，电容C，稳压管Z，滤波
器F，电感L，变压器T，IC为U，磁珠L，插座J，天线AT，接地爪TM，测试点TP。
●对于有极性元器件，需标明其极性。
●丝印字符应整齐，方向统一为头向上或者头向左，放置元器件编号时，应尽量放置在元器件旁边
并不被遮挡住，到达一看到编号就能迅速找到对应的元器件。
●元件丝印位置放置应与元件实际位置一致，不可错乱。
上图中如果有丝印位置互换就会与元件实际位置不一致，导致贴片厂可能会贴错元件，这情况是不允许的。
●IC的首引脚必须有明显标志。
●对某些元件，在不同的情况或不同的产品中其参数不同，应有标注说明。
●电源线、信号线在插座、插头处必须明显标识功能或线的定义。
●与金属件接触的地方需加一层丝印与绿油隔离。
●连接器的脚位需有序号及功能说明。
●在锁螺丝的地方应标示出螺丝规格。
●强电与弱电间应用粗的丝印线分开，高压局部必部带有明显的警告标示。
十四、元器件参数选择
●尽量选用公司已有的元器件，不随便增加新的物料以方便管理。
●如要增加新物料，应尽量选用标准物料，如用10K电阻，不用11K电阻。
●电阻的标称参数单位是K，或者没有单位时表示默认单位是欧姆。
●一样参数、一样类型用同一封装。
●LED灯定义明确：电源灯:绿色；IR灯:红色；操作指示灯:黄色。
●LED灯封装定义：所有LED都用0805封装；绿色、白色、蓝色灯的限流电阻用0805封装，其
它用0603封装。
●物料参数应完整，如电阻需标明阻值及误差(不标示默认使用5%精度)；电容需标明容量及耐压；
排线标明pin数、长度及颜色；排针标明pin数及间距；按键必须标明规格、高度；LED标明颜
色以及封装等。
●滤波电容必须使用合理，大的电解电容采用时容量必须进展严格评估
十五、拼板
●由于外形或为了便于生产的原因，大多数的PCB都需要拼板。
●只有采用同一种基材，同一厚度，同一工艺的板才能拼在一起。
●为了便于在生产时分开拼好的PCB，需考虑拼板方式。
●拼板连接方式为邮票孔，邮票孔直径0.6mm，中心间距0.9mm，6—8个为一组。
●拼板间距通常为2mm，工艺边为4mm。
●如果是两块单面装元器件的板，为了提高贴片效率，应将元器件面拼在同一面。
●对于正方形或长方形的这类直板边的PCB，拼板时两板边可重合放在一起，采用V-CUT方式，
需注意的是，由于PCB厂家加工工艺原因，V-CUT方向(与开槽的平行方向)尺寸需不小于80mm，另一方向不小于45mm。
十六、屏蔽罩及五金支架
●屏蔽罩及五金支架应与地相连并在板上用丝印标示出屏蔽罩或五金支架的扭动方向。
●为使屏蔽罩及五金支架的焊接或去锡方便，应采用如上图的方式处理。
十七、其它
●对于已改正很屡次的比拟复杂的PCB，在改板时不要把整板的泪滴删除，以免出错，应采用单独
删除选中的泪滴方式。
●电源芯片周围应尽量留出比拟大片的铜铂并多加过孔以方便散热。
●需特别注意的是，某些IC底部会有一接地的散热块，在做PCB封装时需放置一相应大小的焊盘(必
须为焊盘，做钢网才能开窗)，且加上一个或多个过孔以便散热。
●BOM输出为EXCEL文档，其参数应尽量详细(应包括值、耐压、封装名称，数量、某些元件应
包括外形尺寸，新元件还应包括品牌等)。
十八、设计验证
●元件的封装和实物是否相符。
●需屏蔽的地方，是否有效地屏蔽了。
●是否采用了优选的过孔尺寸。
●DIP器件的孔径是否适宜。
●检查高频、时钟或其它敏感信号线是否回路面积最小，是否远离干扰源。
●输出DWG格式文件到构造组检查有无构造方面的错误。
●是否有没连通的走线。
●是否有短路的地方。
●平安间距是否到达要求。
●MARK点的位置是否合理,尺寸是否正确。
●板号及日期丝印是否正确，是否与文件名一致。
以上图举例说明，板号应为：AV6000NBC4_100917_1X1.PCB，板号与日期须与文件名的一样。
需注意是PCB上的日期与文件名上的格式不一样，文件名上的日期应为简写，1X1表示拼板为单拼板。如果是两拼板那么为1X2。
●焊盘上是否有过孔。
●确认板上的制止布线区、制止布局区是否到达要求。
十九、降低噪声与电磁干扰的一些经历
1 电源线的设计
电源线尽量短，走直线，而且最好走树形、不要走环形
选择适宜的电源
尽量加宽电源线
使用抗干扰元器件(磁珠、电源滤波器等)
电源入口添加去耦电容
2 地线的设计
模拟地与数字地分开
尽量采用单点接地
尽量加宽地线
将敏感电路连接到稳定的接地参考源
对PCB板进展分区设计，把高带宽的噪声电路与低频电路分开
尽量减少接地环路的面积
3 元器件的配置
不要有过长的平行信号线
保证PCB的时钟发生器、晶振和CPU的时钟输入端尽量靠近，同时远离其他低频器件
元器件应围绕核心器件进展配置，尽量减少引线长度
对PCB板进展分区布局
考虑PCB板在机箱中位置和方向
缩短高频元器件之间的引线
4 去耦电容的配置
每10个集成电路要加一片充放电电容
引线式电容用于低频，贴片式电容用于高频
每个集成芯片要布置一个0.1UF的电容
对抗噪声能力弱、关断时电源变化大的器件要加高频去耦电容
电容之间不要共用过孔
去耦电容引线不能太长
5 降低噪声和电磁干扰的原那么
能用低速芯片就不用高速的，高速芯片用在关键地方。
可用串一个电阻的方法，降低控制电路上下沿跳变速率。
尽量为继电器等提供某种形式的阻尼。
使用满足系统要求的最低频率时钟
时钟产生器尽量*近到用该时钟的器件。石英晶体振荡器外壳要接地。
用地线将时钟区圈起来，时钟线尽量短。
I/O驱动电路尽量*近印刷板边，让其尽快离开印刷板。对进入印制板的信号要加滤波，从高噪
声区来的信号也要加滤波，同时用串终端电阻的方法，减小信号反射。
MCD无用端要接高，或接地，或定义成输出端，集成电路上该接电源地的端都要接，不要悬空。
闲置不用的门电路输入端不要悬空，闲置不用的运放正输入端接地，负输入端接输出端。
印制板按频率和电流开关特性分区，噪声元件与非噪声元件要距离再远一些。
单面板和双面板用单点接电源和单点接地、电源线、地线尽量粗，经济是能承受的话用多层板
以减小电源，地的容生电感。
时钟、总线、片选信号要远离I/O线和接插件。
模拟电压输入线、参考电压端要尽量远离数字电路信号线，特别是时钟。
对A/D类器件，数字局部与模拟局部宁可统一下也不要交*。
时钟线垂直于I/O线比平行I/O线干扰小，时钟元件引脚远离I/O电缆。
元件引脚尽量短，去耦电容引脚尽量短。
关键的线要尽量粗，并在两边加上保护地。高速线要短要直。
对噪声敏感的线不要与大电流，高速开关线平行。
石英晶体下面以及对噪声敏感的器件下面不要走线。
弱信号电路，低频电路周围不要形成电流环路。
任何信号都不要形成环路，如不可防止，让环路区尽量小。
每个集成电路一个去耦电容。每个电解电容边上都要加一个小的高频旁路电容。
用大容量的钽电容或聚酷电容而不用电解电容作电路充放电储能电容。使用管状电容时，外壳要接地
除了地线，能用细线的不要用粗线
用串联电阻的方法来降低电路信号边沿的跳变速率
石英晶振的外壳要接地、晶振下面防止走线
闲置不用的门电路不要悬空
时钟线垂直于IO线是干扰小
尽量让时钟线周围的电动势趋于零
IO驱动电路尽量靠近PCB的边缘
任何信号不要形成回路
对高频板，电容的分布电感不能忽略，电感的分布电容也不能忽略
通常功率线、交流线尽量布置在和信号线不同的板子上
6 其他设计原那么
CMOS的未使用引脚要通过电阻接地或电源
有RC电路来吸收继电器等元件的放电电流
总线上加10K左右上拉电阻有助于国抗干扰
采用全译码有更好的抗干扰性
元器件不用引脚通过10K电阻接电源
总线尽量短，尽量保持一样长度
发热元器件尽量避开敏感元件
●寺地
●
印制电路板设计规范 印制电路板（Printed Circuit Board，简称PCB）设计规范是指为 了保证电路板的设计、制造和使用中的质量和可靠性，制定的一系列规则 和准则。以下是一份典型的PCB设计规范，详细介绍了各个方面的要求。 一、电路板尺寸和层数 1.PCB尺寸应符合实际需求，合理调整尺寸以满足其他设备的要求。 2.PCB层数应根据电路复杂度、电磁兼容性和成本等因素合理选择。 二、布局设计 1.元器件布局应科学合理，尽量避免元器件之间的相互干扰。 2.高频信号和低频信号的布局应相互分离，以减少相互干扰。 3.电源和地线应尽量宽厚，减小电阻和电感，提高电路的稳定性。 三、网络连接 1.信号线应尽量短、直且排布整齐，最大程度地避免信号交叉和串扰。 2.不同信号层之间的信号连线应通过过孔、通孔或阻抗匹配的方式进 行连接。 四、电源和地线设计 1.电源线和地线应尽量宽厚，减小电阻和电感，提高电压的稳定性。 2.电源和地线的路径应尽量短，减少电源回路的串扰和噪声。 五、元器件选择和焊接
1.元器件的选择应根据设计需求，考虑其性能、品质和可靠性。 2.焊接工艺应符合IPC-610标准，保证焊点的牢固和质量。 六、阻抗匹配和信号完整性 1.高速信号线应进行阻抗匹配，以减少反射和信号失真。 2.信号线应采用差分传输方式，以提高抗干扰能力和信号完整性。 七、电磁兼容性设计 1.尽量合理布局和组织信号线，以减少电磁干扰和辐射。 2.使用合适的屏蔽措施，包括屏蔽罩、电磁屏蔽层和绕线等。 八、PCB制造和组装 1.PCB制造应按照标准工艺进行，确保PCB质量和可靠性。 2.元器件的组装应按照标准操作进行，保证焊接质量。 九、测试和调试 1.PCB设计完成后，应进行严格的电路测试和调试，确保其性能和可靠性。 2.测试和调试工具应符合要求，确保测试结果的准确性和可靠性。 以上是一份典型的PCB设计规范，设计师在进行PCB设计时应考虑到电路的复杂性、可靠性和成本等因素，并严格按照规范进行设计和制造，以提高电路板的质量和可靠性。
PCB电路板PCB设计规范 1.尺寸和形状： 根据电路板应用和要求确定尺寸和形状，确保能够容纳所有的组件并符合外形要求。在设计过程中要考虑PCB的弯曲、挤压等因素，应保持板面较为平整。 2.布线规范： 合理规划布线，使布线路径尽量短，减小电阻和干扰。应避免线路交叉和平行，减少串扰和阻抗不匹配。同时，应根据不同信号的特性分开布线，如模拟信号、数字信号和高频信号。 3.引脚布局： 根据电路板上的组件情况，合理安排引脚位置和布局，以便于布线和检修。引脚布局应尽量避免互相干扰，减少电磁辐射和串扰。 4.电源和接地： 电源和接地是电路板的重要部分，应合理规划电源和接地的位置和路径，确保电源供应稳定和接地可靠。同时，应避免电源和接地回路交叉、干扰。 5.差分信号设计： 对于差分信号，对应的差分线应该保持相同的长度和距离，并且相对地和其他信号线隔离，以保证信号的传输质量。 6.阻抗控制：
对于高频信号和差分信号，需要控制PCB的阻抗以保证信号的传输质量。通过合理布线、选用合适的线宽和间距等方式来控制阻抗。 7.信号层分布： 不同信号应分配在不同的信号层上，以减少串扰和互相影响。如分离 模拟信号和数字信号的层，使其相互独立。 8.过孔和焊盘： 过孔和焊盘是PCB上的重要部分，需要合理设计和布局，以便于焊接 和连接。过孔应根据设计要求确定尺寸和孔径，焊盘应采用适当的尺寸和 形状。 9.元件布局： 在布局元件时，应合理安排元件的位置和间距，以便于布线和散热。 同时，要注意元件的方向和引脚位置，以方便组装和检修。 10.标记和说明： 在PCB上标注元件的名称、值和引脚功能，以便于使用和维护。同时，在PCB设计文件中提供详细的说明和注释，方便其他人理解和修改。 总之，PCB设计规范是确保PCB电路板设计的合理性、可靠性和可制 造性的重要标准和方法。通过遵循相关规范，可以有效提高电路板的性能 和可靠性，减少故障和制造成本。
PCB设计规范 一．PCB 设计的布局规范 （一）布局设计原则 1. 组件距离板边应大于5mm。 2. 先放置与结构关系密切的组件，如接插件、开关、电源插座等。 3. 优先摆放电路功能块的核心组件及体积较大的元器件，再以核心组件为中心摆放周围电路元器件。 4. 功率大的组件摆放在利于散热的位置上，如采用风扇散热，放在空气的主流通道上；若采用传导散热，应放在靠近机箱导槽的位置。 5. 质量较大的元器件应避免放在板的中心，应靠近板在机箱中的固定边放置。 6. 有高频连线的组件尽可能靠近，以减少高频信号的分布参数和电磁干扰。 7. 输入、输出组件尽量远离。 8. 带高电压的元器件应尽量放在调试时手不易触及的地方。 9. 手焊元件的布局要充分考虑其可焊性，以及焊接时对周围器件的影响。手焊元件与其他元件距离应大于1.5mm. 10. 热敏组件应远离发热组件。 对于自身温升高于30℃的热源，一般要求：
a．在风冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于2.5mm； b．自然冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于4.0mm。 若因为空间的原因不能达到要求距离，则应通过温度测试保证温度敏感器件的温升在额定范围内。 11. 可调组件的布局应便于调节。如跳线、可变电容、电位器等。 12. 考虑信号流向，合理安排布局，使信号流向尽可能保持一致。 13. 布局应均匀、整齐、紧凑。 14. 表贴组件布局时应注意焊盘方向尽量取一致，以利于装焊。 15. 去耦电容应在电源输入端就近放置。 16. 可调换组件(如: 压敏电阻，保险管等) ,应放置在明显易见处 17. 是否有防呆设计(如：变压器的不对称脚,及Connect)。 18. 插拔类的组件应考虑其可插拔性。影响装配，或装配时容易碰到的组件尽量卧倒。 （二）对布局设计的工艺要求 1. 外形尺寸
PCB布局设计规范 PCB (Printed Circuit Board)布局设计是电子设备设计中的关键环节，它直接关系到电路的性能和可靠性。为了确保PCB布局的质量和稳定性，需要遵循一些设计规范和最佳实践。本文将详细介绍PCB布局设计规范。 1.封装布局规范： 在进行PCB布局设计时，应注意封装布局规范，包括以下几个方面：-保持封装与PCB的一致性：封装应符合PCB的化学性质、工艺要求和可靠性需求。 -封装间隔规范：封装之间的间隔应满足空间要求，以防止导线和元器件之间的短路或干扰。 -引脚布局规范：引脚应根据信号传输和地线规划进行布局，以减少信号干扰和互连长度。 -封装方向规范：封装的方向应与PCB的布局要求一致，以确保布局的一致性和简化信号传输路径。 2.电源与地线规范： 电源与地线是PCB布局设计中非常重要的一部分，以下是一些电源与地线的规范： -电源布线规范：电源引脚应布局合理，避免相互干扰和噪声。 -电源平面规范：应为电源线提供平面层，并与地线进行屏蔽，以减少干扰和提供稳定的电源。
-地线布线规范：地线引脚应布局合理，避免相互干扰和噪声。 -地线平面规范：应为地线提供平面层，并与电源线进行屏蔽，以减 少干扰和提供稳定的接地。 3.信号传输与电源干扰规范： 在进行信号传输线路和电源线路布局设计时，应注意以下规范： -信号间隔规范：信号线应保持适当的间隔，以避免相互干扰。 -差分信号规范：差分信号应保持相等长度和间距，以防止传输失真 和噪声。 -电源干扰规范：信号线应远离电源线，以减少电源线的干扰对信号 传输的影响。 -电源滤波规范：应在电源线上加入适当的滤波器，以降低噪声和干扰。 4.散热与线路长度规范： 为了确保PCB的散热效果和线路性能，应注意以下规范： -散热规范：散热元件应合理布局，并与散热结构完善连接，以保持 合适的工作温度。 -线路长度规范：信号线应尽量保持短而直接，以减少信号时延和传 输失真。 -时钟信号规范：时钟信号线应尽量短，以减少时钟浪涌和时钟抖动。 -高速信号规范：对于高速信号线，应注意信号阻抗匹配和合理布局，以减少信号反射和干扰。
PCB布线设计规范 1.简化布线：布线过程应尽量简化，避免过多的逻辑设计和冗余的电 路元件。布线过程中，应根据电路的功能和信号传输需求进行电路拓扑设计，尽量减小信号干扰和电磁辐射。 2.分区布线：将电路板划分为不同的功能区域，如数字电路、模拟电路、高频电路等。在每个区域内进行布线时应避免不同功能区之间的信号 干扰。可以通过地平面划分和信号线隔离等方式来实现。 3.信号完整性设计：在进行高速信号布线时，应关注信号完整性问题，包括信号的传输延迟、信号损耗、串扰和反射等。布线时要注意阻抗匹配、差分信号布线和分布式电容等设计原则，以确保信号的稳定传输和抗干扰性。 4.地平面和电源平面规划：地平面和电源平面的规划是保证电路板稳 定性和抗干扰性的重要手段。布线时应尽可能保持均匀的地平面和电源平面，并增加足够的电流引线，以提供电路元件的电源和地线。 5.信号层规划：多层PCB布线时，应合理规划信号层的分配。通常， 高速信号应布线在内层，以减小信号走线的长度和干扰，同时通过在内层 和外层之间设置分布式电容来提高信号的质量。 6.穿孔布局规范：穿孔布局要遵循一定原则，如保持穿孔与元器件足 够的间距，以避免穿孔引脚与其他电路元件之间的短路。同时，应根据穿 孔的类型和规格选用适当的引脚布局和连接方式。 7.导线走向规范：布线时应尽量减少导线的弯曲和交叉，以降低信号 干扰和电磁辐射。对于高速信号，应遵循最短路径和最少拐弯的原则，以 保证信号的传输质量。
8.过孔与盲孔设计：过孔与盲孔是PCB中常用的连接方式。在进行过 孔和盲孔设计时，应遵循规范，如适当的间距、电洞尺寸和形状，以保证 连接的质量和可靠性。 9.综合考虑EMC问题：在布线设计中要综合考虑电磁兼容性（EMC） 问题，包括电磁辐射和电磁感应等。使用合适的布局和屏蔽措施，以降低 电路板对周围环境的干扰，以及对外部干扰的敏感度。 10.PCB尺寸和厚度规范：在进行布线设计时，应根据电路板的尺寸 和厚度要求来选择适当的布线方式和技术。对于高密度、高速和多层PCB，要注意合理规划层数和厚度，以满足电路设计和制造的要求。 以上是PCB布线设计的一些基本规范和准则，对于确保电路板的稳定性、可靠性和性能具有重要意义。在实际布线设计中，还需要根据具体的 电路和应用需求来进行适当调整和优化。
PCB板工艺设计规范 PCB（Printed Circuit Board）板工艺设计规范是指在PCB设计与制 作过程中需要遵守的一系列规范和标准。下面将介绍一些常见的PCB板工 艺设计规范。 1.PCB板材选择： PCB板材是PCB制作的基础，应根据电路设计要求和成本因素选择适 当的材料。常见的PCB板材有FR-4（玻璃纤维板）、FR-2（纸质基板） 和金属基板等。 2.线宽与线距： PCB布线时，线宽和线距的选择受到制造工艺和电路要求的限制。一 般而言，线宽、线距的设计应符合PCB厂商的要求，尽量选择合适的数值，同时考虑信号完整性和阻抗匹配等要求。 3.阻抗控制： 在高速电路设计中，阻抗控制是非常重要的。设计师需要根据电路特 性和信号传输要求，合理选择PCB板材、线宽和线距等参数，以确保阻抗 匹配。同时，在设计过程中还需考虑终端阻抗匹配和线路长度匹配。 4.过孔设计： PCB板设计中常用的连接方式是通过过孔实现的。在过孔设计时，需 要注意过孔尺寸、过孔通孔和过孔孔容等因素。尺寸过大或过小都会影响PCB板的性能和可靠性，因此在设计中应保证过孔的合理布局和尺寸。 5.接地和分层：
在高密度PCB设计中，接地和分层是非常重要的。正确地布置接地和 分层层次可以有效地减少电磁干扰和串扰。设计时需要根据信号类型和敏 感性，合理地划分信号层、地层和电源层，并且合理规划信号的走向。 6.焊盘设计： 焊盘设计是PCB板工艺设计中的重要环节。在焊盘设计中，需要考虑 焊盘的尺寸、形状和数量。合理的焊盘设计可以提高元件的焊接质量和可 靠性。 7.线路布局： 线路布局是PCB板工艺设计中的核心环节。合理的线路布局可以确保 信号的稳定传输，减少信号跨越和串扰的问题。在布局时要避免长线与短 线相交，尽量采用直线布线和90度转角。 8.引脚排列： 元件引脚排列的合理性直接影响到PCB板的布局和元件的方便性。在 引脚排列时要尽量避免交叉引脚和交错引脚，以减少信号干扰和布线困难。 9.文档和标记： 总之，PCB板工艺设计规范是确保PCB设计和制作过程顺利进行的重 要依据。设计师和制造商需要遵守这些规范，以提高PCB板的可靠性和性能，同时降低制造成本。
最全PCB设计规范 PCB设计规范是指对PCB板设计与布线进行规范化的要求和标准。合 理的PCB设计规范可以提高电路的可靠性、可制造性和可维护性，减少设 计错误和生产问题。以下是一个最全的PCB设计规范指南： 一、尺寸和层数规范 1.预留适当的板边用于固定和装配。 2.保持板厚适当，符合设备尺寸和散热要求。 3.层数应根据电路需求合理选择，减少层数可以降低生产成本。 二、元器件布局规范 1.分配适当的空间给每个元器件，避免过于拥挤。 2.避免敏感元器件（如高频元器件）靠近高噪声源（如高压变压器）。 3.分组布局，将相关功能的元器件放在一起，便于调试和维护。 三、信号线布线规范 1.信号线走线应尽量保持短而直的原则，减小传输延迟和信号损耗。 2.高频信号线避免与高电流线路交叉，以减少互相干扰。 3.分层布线，将高频信号和低频信号分开，避免互相干扰。 四、电源和地线布线规范 1.电源线和地线应尽量宽而短，以降低阻抗。 2.使用大面积的地平面，减少地回流电流的路径。
3.电源线和地线应尽量平行走线，减少电感和电容。 五、阻抗控制规范 1.布线时应根据需求控制差分对阻抗和单端信号阻抗。 2.保持差分对信号的平衡，避免阻抗不匹配。 3.使用合适的线宽和间距设计走线，以满足阻抗要求。 六、焊盘和插孔规范 1.确保焊盘和插孔的尺寸、形状和位置符合零部件要求，并适合选用的焊接工艺。 2.避免焊盘和插孔之间过于拥挤，以便于手动和自动插件。 七、丝印规范 1.丝印应清晰可见，包括元器件标识、引脚标识、极性标识等。 2.不要在元器件安装位置上涂抹丝印墨水，以免影响焊接质量。 八、通孔布局规范 1.确保通孔位于焊盘的中心，避免焊盘过大或过小，影响焊接质量。 2.根据电路需求选择合适的通孔类型（如PTH、NPTH等）。 九、防静电规范 1.PCB板表面清洁，避免灰尘和静电积累。 2.使用合适的静电防护手套和接地装置进行操作。 十、符号和标识规范
PCB设计参考规范 PCB（Printed Circuit Board）设计是电子产品开发过程中至关重要的一个环节。一个好的PCB设计可以优化电子产品的性能、提高生产效率并降低成本。为了保证PCB设计的质量和稳定性，设计工程师需要遵循一些常用的规范与标准。下面是PCB设计参考规范的一些要点，以供设计工程师参考。 一、尺寸规范 1.PCB板尺寸：PCB板尺寸应根据产品的需求进行合理的设计，并留出足够的空间用于组装元件和布局信号线路。 2.定位孔：在板子的四个角上应布置定位孔，用于方便PCB板的定位和对准。 二、元件布局规范 1.元件布局：尽量采用合理的布局方式，避免元件之间的互相干扰。可以根据不同的电路模块将元件进行分组，同时也要考虑到各个模块之间的互连。 2.元件间距：元件之间的间距要足够大，以避免干扰和短路等问题的发生。 三、信号线路规范 1.信号线宽度：不同类型的信号线的宽度应根据其承载的电流大小来设计，以保证信号线的稳定性和可靠性。 2.信号线走向：信号线走向应尽量简洁、直观，并避免交叉。尽量使用直线，避免过多的拐弯和斜线。
3.分层布局：合理使用PCB板的多层结构，将功率线和地线分层布局，避免互相干扰。 四、阻抗控制规范 1.差分信号的阻抗控制：对于差分信号，其阻抗应尽量保持一致，以 避免信号失真和互相干扰。 2.时钟信号的阻抗控制：对于高速时钟信号，应采用特殊的布线方式 和阻抗控制，以避免信号抖动和失真。 五、电源和地线规范 1.电源线和地线：电源线和地线应采用足够宽的线路来设计，以保证 稳定的电源供应和良好的接地。 2.空域分离：电源线和地线应尽量分离，以避免互相干扰。 六、丝印规范 1.丝印位置：丝印应放置在元件的旁边或正上方，方便用户查看和识别。 2.字体和标识：使用合适的字体和标识，确保丝印清晰可读。 七、焊盘规范 1.焊盘尺寸：焊盘尺寸应根据元件的尺寸来设计，使得焊接过程更加 方便和稳定。 2.焊盘间距：焊盘之间的间距应足够大，以便焊接过程中的热量扩散，避免焊接不良。
PCB工艺设计规范标准 PCB（Printed Circuit Board）工艺设计规范标准是指在电子产品制 造过程中，为了确保PCB的质量和性能，制定的一系列规范和标准。PCB 工艺设计规范标准主要涉及到以下几个方面： 1.PCB尺寸与层数：PCB的尺寸和层数是根据具体的电路需求和产品 尺寸来确定的。一般来说，尺寸应符合产品外壳的设计要求，层数应根据 电路的复杂程度和信号层的布局要求来确定。 2.PCB材料选择：PCB材料的选择决定了PCB的工作性能和可靠性。 常见的PCB材料包括FR4、铝基板、陶瓷基板等。在选择材料时，需要考 虑电路的工作频率、功耗、散热要求等因素。 3.设计层次：PCB设计应包括电路图设计和布局设计两个层次。电路 图设计主要是根据电路功能和信号传输要求来进行，布局设计主要是安排 元器件的位置、走线和分层等。 4.元器件布局：元器件的布局应遵循以下原则：元器件在PCB上的位 置应合理，使得信号传输的路径尽可能短；元器件之间应保持适当的间距，避免干扰和串扰；高功率和高频率元器件应与低功率元器件分开布局，以 减少干扰。 5.走线与分层：走线是将元器件之间连接起来的线路，分层是在PCB 板内部设置不同层次的信号层。在进行走线时，应尽可能使用直线走线， 避免过长的走线和盲孔。同时，应根据信号的类型和敏感程度来确定分层 的设置，避免信号干扰或交叉。 6.绕线规则：绕线规则是指在PCB设计过程中，对绕线方式和规范的 规定。常见的绕线规则包括禁忌走线、信号分组绕线和缺陷修复等。禁忌
走线是指应避免信号线与高功耗、高频率、敏感信号等线路相交或靠近， 以减少干扰。信号分组绕线是将具有相同功能或传输要求的信号线分组， 以降低信号叠加和串扰的影响。 7.丝印和焊盘：PCB上的丝印和焊盘是用于标记和连接元器件的重要 部分。丝印应清晰可读，以便于识别元器件的型号和安装方向。焊盘的设 计应符合元器件的引脚要求和焊接工艺要求，避免焊接不良或短路。 8.电压与电流：PCB上的电压和电流是影响PCB工艺设计的重要因素。在进行PCB设计时，需要根据电路的功耗和工作要求来确定合适的电压和 电流。同时，还需考虑电流的流动路径、传输线的阻抗匹配等因素。 9.焊接和组装：PCB的焊接和组装过程决定了产品的质量和可靠性。 焊接应选用合适的焊接工艺和设备，确保焊点的质量和连接可靠。组装过 程应遵循相应的工艺规范和标准，确保元器件的正确安装和连接。 10.PCB测试与质量控制：PCB的测试与质量控制是确保产品质量和性 能的重要环节。在PCB设计过程中，应确定适当的测试方法和设备，对PCB进行严格的测试与筛选。同时，还需建立完善的质量控制体系，追踪 和管理PCB的制造过程和质量数据。 综上所述，PCB工艺设计规范标准是保证PCB质量和性能的重要保障。通过遵循相关规范和标准，可以确保PCB的制造过程和产品质量达到要求，提高产品的可靠性和竞争力。
pcb设计规范 PCB设计规范是指在进行PCB（印刷电路板）设计时需要遵守的一系列规范和要求。它是为了确保PCB设计能够满足电路功能、可靠性、性能和制造要求而制定的一套准则。下面是一个包括以下几个方面的PCB设计规范的简要介绍：布局规范、连接规范、尺寸规范、排线规范、屏蔽规范、引脚规范、焊盘规范、维护规范、供电规范、阻抗控制规范、信号完整性规范和电磁兼容规范等。 一、布局规范： 1. 分区：将电路分成不同区域，例如：模拟区和数字区，以保证信号隔离和降低干扰。 2. 元件间距：为了防止短路和易于维修，元件之间应有足够的间距。 3. 元件定位：同一类元件应按一定方向或排列位置的顺序来布置，方便组装和维护。 4. 散热：大功率元件应注意散热，通过散热铺铜、散热片等方式来确保元件正常工作。 二、连接规范： 1. 自上而下：信号在PCB板上的走向应该尽量遵循由上到下的原则，使得PCB板的布线更加整洁、直观。
2. 避开高频：要尽量避免高频信号和低频信号之间的相互干扰，可以使用屏蔽或扩大引脚间的距离来降低干扰。 3. 引脚的选择：应该根据现有的条件优先选择靠近与所连接元件引脚的导线，减少有钟信号线的影响。 三、尺寸规范： 1. PCB板的大小：要注意PCB板的大小与所在设备的大小相 匹配，确保PCB板可以适应所在设备中的空间限制。 2. 引脚排列的紧凑性：要选择适当的引脚封装，使得PCB板 的线路布线更加紧凑，减小占用空间。 四、排线规范： 1. 频率分离：要分离高频和低频信号，以减少信号之间的干扰。 2. 避免平行：尽量避免平行排线，以减少互相之间的串扰。 3. 差分信号的布线：对差分信号进行特殊配置，使两个信号线的长度、宽度和间距保持一致，以减少干扰。 五、屏蔽规范： 1. 地平面：在PCB板的一层铜皮上进行足够的地线平面，以 减少地线的串扰。
PCB设计规范大全 PCB设计规范大全 1，目的 规范印制电路板（以下简称PCB）设计流程和设计原则，提高PCB设计质量和设计效率，保证PCB 的可制造性、可测试、可维护性。 2，范围 所有PCB 均适用。 3，名词定义 3.1原理图:电路原理图，用原理图设计工具绘制的、表达硬件电路中各种器件之间的连接关系的图。 3.2网络表:由原理图设计工具自动生成的、表达元器件电气连接关系的文本文件，一般包含 元器件封装、网络列表和属性定义等组成部分。 3.3布局：PCB 设计过程中，按照设计要求，把元器件放置到板上的过程。 3.4模拟：在器件的IBIS MODEL 或SPICE MODEL 支持下，利用EDA 设计工具对PCB 的布局、布线效果进行模拟分析，从而在单板的物理实现之前发现设计中存在的EMC 问题、时序问题和信号完整性问题，并找出适当的解决方案。 3.5 SDRAM ：SDRAM 是Synchronous Dynamic Random Access Memory（同步动态随机内存）的简称，同步是指时钟频率与CPU 前端总线的系统时钟频率相同，并且内部的命令的发送数据和数据的传输都以它为准；动态是指存储数组需要不断刷新来保证数据不丢失；随机是指数据不是线性一次存储，而是自由指定地址进行数据的读写。 3.6 DDR ：DDR SDRAM 全称为Double Data Rate SDRAM ，DDR SDRAM 在原有的SDRAM 基础上改进而来。DDR SDRAM 可在一个时钟周期内传送两次数据。 3.7 RDRAM ：RDRAM 是Rambus 公司开发的具有系统带宽的
PCB安规设计规范V PCB是Printed Circuit Board（印刷电路板）的缩写，是现代电子 设备中常见的电路连接载体。在设计PCB时，要遵循一定的安规设计规范，以确保电路的稳定性、可靠性和安全性。以下是PCB安规设计规范的一些 要点。 1.设计防静电保护措施：在PCB设计中，应考虑防止静电引起的损坏。方式包括设置防静电接地，使用合适的静电保护元件，如静电保护二极管、防静电贴片电阻等。 2.电源设计：对于PCB设计中的电源电路，应根据实际需求合理选择 电源电压和电流，并按照安规要求保证电源的稳定性和安全性。同时，应 注意电源与其他电路的隔离，以避免干扰和损坏。 3.地线设计：地线是PCB设计中非常重要的一个部分。合理的地线设 计可以提高电路的抗干扰性和电磁兼容性。应避免地线回路过长、回路面 积过小等问题，同时要确保地线的连接稳定可靠。 4.电磁兼容性设计：PCB设计中应考虑电磁兼容性，避免电磁干扰的 产生和传播。应合理布局电路板上的元件和导线，降低电磁辐射和敏感电 磁场的接收。此外，应合理选择屏蔽元件和电磁屏蔽结构，以减少电磁波 的传播。 5.元件布局：PCB上的元件布局应遵循一定的规则。如避免元件之间 发生短路、干扰等问题，避免过度集中或过度分散元件。元件的布局应符 合良好的散热性能，确保元件工作在合适的温度范围内。
6.丝印标识：PCB上的丝印标识是对电路板的标示和使用提供重要信 息的方式。应按照安规要求，清晰标示电路板的必要信息，如生产日期、 厂商信息、元件型号、极性等。 7.引脚设计：引脚是电子元件与PCB之间的连接，也是电信号传输的 关键部分。在引脚设计中，应根据元件的特点和封装形式，合理设计引脚 的排列、间距和布局，以确保引脚的良好接触和连接可靠性。 8.焊接方式和工艺：PCB的连接通常通过焊接完成。应选择合适的焊 接方式，如手工焊接、波峰焊接或表面贴装技术等，并根据焊接要求设计 合适的焊盘、焊脚和焊接面积。同时，还应合理选择焊接材料和工艺，以 确保焊接质量。 9.电路板的机械强度：PCB在使用过程中需要承受一定的机械环境和 力的作用。应保证电路板具有足够的机械强度，以防止弯曲、断裂等问题。在设计中，可以采用加强策略，如增加填充层、增加连接件等。 10.输出设计文件：完成电路板的设计之后，应按照安规要求输出完 整的设计文件。包括电路板的布局图、尺寸图、层间连线图、焊盘图、器 件清单、工艺规程等。 综上所述，PCB安规设计规范对于保证电路板的稳定性、可靠性和安 全性非常重要。设计时要综合考虑电源设计、地线设计、电磁兼容性设计、元件布局、丝印标识、引脚设计、焊接方式和工艺、电路板的机械强度等 各个方面的要求，并输出完整的设计文件，以满足安规要求。这样可以确 保PCB在正常使用和工作环境下具有良好的性能和可靠性。
印制电路板通用设计规范 PCB设计是电子产品开发中不可忽视的一环，一个优秀的PCB设计能够保证电子产品的性能和可靠性。而通用的设计规范是确保PCB设计符合工业标准和最佳实践的关键。 1.PCB尺寸和布局 PCB的尺寸和布局应该根据电子产品的需求进行设计。重要的是要确保所有的电子元件能够被放置在合适的位置，并且不会相互干扰。同时，还要考虑到PCB的制造成本和装配工艺的限制。 2.PCB层叠结构 在设计PCB时，应该考虑使用多层PCB结构来提高设计的灵活性和性能。一般来说，4层或者6层的PCB结构都是比较常见的选择。通过合理的层叠，可以减小信号传输的干扰，提高系统的稳定性。 3.电源和地面设计 良好的电源和地面设计是确保电子产品正常工作的重要因素。电源和地面平面应该尽量铺设在PCB的内层，并且在PCB上设置合适的分离电容和滤波电路，以降低电源噪声和电磁干扰。 4.信号完整性 在PCB设计中，需要考虑信号的完整性，以保证信号传输的稳定性和准确性。这包括对信号线的走线规划、阻抗匹配和信号噪声的控制等。同时，需要注意信号线的长度和走线的路径，以最大限度地减小信号的损耗和延迟。 5.热管理
电子产品中的元件在工作过程中会产生热量，不良的热管理可能会导 致元件温度过高，降低产品的寿命和性能。因此，在PCB设计中，需要考 虑合理的散热设计，包括散热铺铜、散热孔和散热片等。 6.设计规则检查和设计验证 在PCB设计的过程中，需要进行设计规则检查和设计验证，以确保设 计符合工业标准和最佳实践。设计规则检查可以帮助发现可能存在的问题，如走线间距过小、线宽过窄等。而设计验证则是通过原型验证来确保设计 的可行性和稳定性。 7.PCB材料选择 PCB材料的选择对于PCB的性能和可靠性至关重要。一般来说，FR-4 材料是常用的PCB基材，具有良好的机械强度和电气性能。此外，还需要 根据具体需求选择合适的衬底材料和覆铜厚度。 总结起来，通用的PCB设计规范包括PCB尺寸和布局、层叠结构、电 源和地面设计、信号完整性、热管理、设计规则检查和设计验证以及PCB 材料选择等方面。通过遵循这些规范，可以提高PCB设计的可靠性、稳定 性和性能，同时也有助于降低制造和维护成本。
PCB板设计规范 PCB板设计规范是指在进行PCB（Printed Circuit Board，印刷电路板）设计和制造过程中应遵循的标准和规范。遵循这些规范可以提高PCB 板的质量、可靠性和性能。以下是关于PCB板设计规范的一些重要指导原则： 1.尺寸和布局规范： -PCB板的尺寸应符合实际使用要求，并遵循制造厂商的规定。 -高速电路和低速电路应尽可能分离布局，以减少干扰和串扰。 -元器件布局应考虑信号路径、热管理和机械支撑等因素。 -必要时应提供地孔或散热垫以提高散热效果。 2.元器件布局规范： -元器件应按照设计要求放置在相应的位置上，并尽量集中布局。 -不同类型的元器件（如模拟和数字电路）应分离布局，以减少相互干扰。 -元器件之间的连接应尽量短且直接，以减少信号传输的延迟和功率损耗。 -高功率元器件和高频元器件应与其他元器件分离，并采取必要的热管理和屏蔽措施。 3.信号完整性规范：
-控制线、时钟线和高速信号线应尽可能短，且避免平行走线，以减 少串扰和时钟抖动。 -高速信号线应采用阻抗匹配技术，以确保信号的正确传输和减少反射。 -高速差分信号线应保持恒定的差分阻抗，并采用差分匹配技术，以 减少干扰和降低功耗。 4.电源和接地规范： -电源线和地线应尽可能粗，以降低电阻和电压降。 -电源和地线应尽量采用平面形式，以减少电磁干扰和提供良好的电 源和接地路径。 -多层PCB板应设有专用层用于电源和接地，以提高板层的抗干扰能 力和电源噪声的影响。 5.焊接规范： -设计带有相应的焊接垫和焊盘，以便于元器件的焊接和可靠连接。 -焊盘和焊接垫的尺寸应符合元器件和制造工艺的要求，并考虑到热 膨胀和热应力等因素。 -导线和焊盘间的间距应符合焊接工艺的要求，以确保焊接质量和可 靠性。 6.标记和文档规范： -PCB板应有清晰的标记，包括元器件名称、值和位置、网络名称等。
PCB设计规范 在前文中，我们已经介绍了PCB设计规范的一部分内容，包括组件布局、走线规则和封装规范等。在本文中，我们将继续介绍更多的PCB设计 规范，以帮助您更好地完成高质量的PCB设计。 1.地线规则 地线是PCB电路板中非常重要的一部分，它承载着电路板上的共地信号。为了确保地线的良好连接和电流传输，以下是一些地线规则：-尽量宽一些：地线的宽度应大于信号线宽度。这是因为地线需要承 载比信号线更多的电流，宽一些可以降低电流密度，减小电流热损失。 -确保连续性：地线应该是连续的，避免在地线中间插入其他信号线 或孔。如果有必要，可以通过设置连接孔来连接不同地区的地线。 -使用复合地线：对于高频或EMI敏感的电路板，最好使用复合地线。复合地线是由多个地线平行并排连接而成，可以减小地线的电感和抗干扰 能力。 -利用地面层：如果电路板的层数允许，尽量使用内部地面层。内部 地面层可以提供更好的电磁屏蔽和散热效果。 2.电源布局 电源是PCB设计中不可或缺的一部分，良好的电源布局可以确保电路 板的正常工作和可靠性。以下是一些电源布局规则： -远离干扰源：电源线应尽量远离其他信号线和干扰源，特别是高频 或大功率电路。这可以避免电源线上出现噪声和干扰。
-减少电阻：电源线的电阻应尽量降到最低，以确保电压稳定性。这 可以通过增加电源线的宽度、缩短电源线长度以及合理选择电源线材料来 实现。 -使用电源平面：如果电路板的层数允许，尽量在内部地面层或电源 层上布置电源线和电容。这样可以提供更好的电源过滤和绕回路径。 -导线宽度的选择：导线的宽度应根据电流要求和电阻控制来选择。 可以使用在线计算工具或根据设计经验进行选择。 3.引脚布局和走线 引脚布局是PCB设计中非常关键的一部分，它涉及到组件之间的连接 和信号传输。 -尽量简洁：引脚布局和走线应尽量简洁，减少交叉和纠缠。这可以 提高电路板的可读性和可维护性。 -分隔高频和低频信号：高频信号和低频信号应尽量分开布局和走线，以防止相互干扰。 -避免信号环路：信号线不应形成环路，以避免信号反射和干扰。 -使用合适的线距：根据信号类型和电压要求，合适的线距应被选择，以避免潜在的反向耦合和放电问题。 -避免弯曲和锐角：信号线的弯曲半径应大于规定的最小值，以避免 信号线断裂和信号损耗。同时，锐角应尽量避免，以减小信号辐射和干扰。 综上所述，PCB设计规范是保证电路板性能和可靠性的重要因素。通 过遵循良好的PCB设计规范，可以减少电路故障和干扰，并提高电路板的 可读性和可维护性。希望以上规范能够对您的PCB设计工作有所帮助。
原理图PCB板设计制作规范标准 1.原理图设计规范标准 (1)命名规范：元件、管脚、信号和电源名称要规范命名，方便理解 和维护。可以采用英文缩写、音译或中文拼音等。 (2)元件库的选择：选择适合自己设计的元件库，要求库的内容完整，符合组织结构，元件属性准确。 (3)连线规范：连线要整齐划一，不交叉，避免拐弯和折线。信号线 要分类，分层布线，并遵循最短路径原则，尽量减小信号传输时延。 (4)参考识别：添加参考识别，包括PCB板图名、版次、日期等，方 便识别和追溯。 (5)技术文件：原理图要包括技术文件，如元件清单、电源电压要求、信号电平要求等，方便后期调试和维护。 2.PCB板设计规范标准 (1)PCB尺寸：根据产品的空间限制和规划，确定PCB板的尺寸，尽 量利用空间，减小板面积。 (2)元件布局：根据电路功能和元件特性，合理布局元件，避免干扰 和信号串扰。功率大的元件和高频元件要分开布局，并留出足够的散热空间。 (3)关键信号处理：对于关键信号，如时钟信号、高速信号等，要特 别处理。如增加阻抗控制、差分布线、屏蔽等。
(4)电源和地线：电源和地线要分层布局，减小干扰。同时要考虑电 源电流的分布和供电稳定性，合理设计电源网络。 (5)线宽和间距：根据电流和信号传输要求，选择适当的线宽和间距。高速信号要考虑传输线的阻抗匹配。 (6)引脚和焊盘：确定元件的引脚和焊盘布局，要考虑元件安装和焊 接时的易用性和可靠性。 (1)层数和堆叠：根据电路复杂度和性能要求，确定PCB板的层数和 堆叠方式。 (2)板材选择：根据电路功率、频率等要求，选择适合的板材，如 FR4、高TG板等。 (3)焊接工艺：确定焊接工艺和焊接方式，如SMT、DIP等。要考虑焊 点的可靠性和焊接质量。 (4)表面处理：根据焊接方式和要求，选择适当的表面处理方式，如HASL、ENIG等，保证焊点的可靠性。 (5)丝印和标识：在PCB板上添加丝印和标识，包括元件位置、极性 标识、工艺信息等，方便组装和维护。 以上是原理图PCB板设计制作规范标准的一些要点，设计者在实际操 作中应注重规范和标准，保证产品的质量和可靠性。
PCB工艺流程设计规范 PCB设计流程的第一步是收集所有设计输入，包括电路图、元器件清单、封装和布局要求等。这些输入将成为PCB设计的基础，因此必须准确完整。 2. 元器件选择与库存建立 根据设计输入，选择适当的元器件，并建立库存。库存中的元器件应可靠，且符合设计要求。同时，库存的管理也至关重要，应确保库存充足，且元器件的使用可追溯。 3. PCB布局设计 根据电路图和元器件清单，进行PCB的布局设计。在设计过程中，应考虑元器件之间的布局关系、信号传输路径、散热和EMC等。同时，必须遵循设计规范，确保PCB的可制造性和可测试性。 4. PCB布线设计 在布局设计完成后，进行PCB的布线设计。根据电路图和信号完整性要求，合理规划信号和电源的布线路径，并进行良好的地线和电源布局。同时，应考虑信号干扰和电磁兼容性。 5. PCB制造文件生成 完成布线设计后，生成PCB制造文件，包括Gerber文件、BOM表、封装清单等。这些文件将用于PCB的生产和组装。 6. 制造与组装 将制造文件交由PCB厂进行生产，同时进行元器件的组装。在生产和组装过程中，必须确保质量的一致性和可追溯性。 7. 测试与验证 完成PCB的制造和组装后，进行电气测试和功能验证。通过测试和验证，确保PCB的性能和功能符合设计要求。 8. 文档整理与归档 完成PCB的设计和制造后，对所有相关文档进行整理和归档。这些文档包括设计输入、制造文件、测试报告等，应妥善保存并可随时查阅。 以上就是PCB工艺流程设计规范的一般步骤。在实际应用中，还需根据具体要求进行适当调整和补充。9. 不良品处理与改进
在测试和验证过程中，可能会发现一些PCB存在质量问题，如焊接不良、元器件损坏等。对于这些不良品，必须进行及时的处理和改进。同时，要做好记录，并分析引起不良的原因，以便采取相应的改进措施，提高PCB的质量和可靠性。 10. 质量控制与持续改进 PCB制造是一个持续改进的过程。制定并执行严格的质量控制和质量保证计划，确保产品 的质量符合设计要求。同时，要开展质量改进活动，不断优化工艺流程和技术手段，提高 产品质量和工艺水平。 11. 环保和可持续发展 在PCB制造过程中，必须符合环保法规和标准，遵守有关的环保政策和要求。选择环保 材料，降低能耗和废弃物排放，通过可持续的方式进行生产和制造，减少对环境的影响， 实现环保和可持续发展。 12. 制度和规范管理 建立健全的制度和规范管理体系，包括PCB设计规范、制造流程规范、质量管理规范等。培训员工，加强员工的制度和规范意识，确保规范的执行和落实。 13. 技术创新和研发 PCB制造工艺在不断发展和演进，要加强技术创新和研发工作，引进和应用先进的制造技 术和设备，提高生产效率和产品质量。同时，关注行业动态和前沿技术的发展，不断进行 技术创新和改进，保持竞争力和领先地位。 14. 安全与责任 在PCB制造过程中，要切实加强安全管理，确保生产场所和设备的安全，防止事故的发生。同时，要强调员工的安全意识和责任意识，建立健全的安全管理体系，保障员工的人 身安全和健康。 15. 供应链管理 PCB制造涉及到众多的供应商和合作伙伴，要加强供应链管理，选择可靠的供应商，建立 长期稳定的合作关系。同时，要对供应商进行严格管理和监督，确保原材料和元器件的质 量和可靠性。 总之，PCB工艺流程设计规范是保障PCB质量和可靠性的重要基础，对于PCB制造企业 来说，要加强对工艺流程的管理和控制，确保产品质量和生产效率。同时，要关注环保和 可持续发展，遵守法规和标准，推动行业可持续发展。通过不断努力和持续改进，提高PCB的制造水平和技术水平，实现可靠质量、高效生产和可持续发展的目标。
PCB工艺规范及PCB设计安规原则 为确保PCB（Printed Circuit Board）设计的质量和可靠性，制定并遵守一系列工艺规范以及安全规则是非常重要的。本文将阐述PCB工艺规范及PCB设计的安规原则。 一、PCB工艺规范 1.板材选择： -必须符合设计要求的电气性能、机械性能、尺寸等要求； -必须符合应用环境的工作温度范围。 2.排布与布线： -尽量减少板上的布线长度，增加抗干扰能力； -根据电路频率、信号速度等要求合理设计布线； -所有布线层之间，要合理选用必要的接地和供电是层，增强电磁兼容性。 3.参考设计规则： -依据电路功能和各器件的规格书，正确设计布线规则； -合理设置电线宽度、间隙及线距。 4.等电位线规定： -等电位线使用实线表示； -必须保证等电位线闭合，不得相互交叉。
5.电气间隙要求： -不同电压等级的电源线，必须保持一定的电气间隙，避免跳线； -电源与信号线应尽量分成两组布线； -信号线与信号线之间应保持一定距离，以减少串扰。 6.焊盘设计： -合理布局焊盘和接插件位置； -焊盘和焊孔的直径、间距等必须满足可焊性和可靠性要求。 7.线宽、间隔规定： -根据电流、信号速度和PCB层数等因素，合理决定线宽和线距； -涂阻焊层的孔内径要适应最小焊盘直径； 8.焊盘过孔相关规范： -不得将NC、不焊接引脚和地板连接到焊盘； -必需焊接的引脚应通至PCB底面或RX焊盘，不得配通至其他焊盘。 二、PCB设计的安规原则 1.电源输入与保护： -保证电流符合设计要求，在输入端添加过压、过流、短路等保护电路。 2.信号线与地线的安全： -信号线与地线应保持一定距离，以避免干扰和电磁辐射；
PCBA工艺设计规范 PCBA工艺设计规范，也就是印刷电路板组装工艺的设计规范。随着印刷电路板的应用越来越广泛，PCBA工艺设计也变得更加重要。PCBA工艺设计规范是指在组装PCB时，应该遵循的规则，它可以确保PCB电路的正常工作，并且能够提高组装效率和工艺品质。下面是PCBA工艺设计规范的一些详细内容！ 1.严格控制设计参数 PCBA工艺设计中最为重要的一点就是要严格控制设计参数。包括电路布局和封装等，布局应该符合理性设计原则，以实现良好的信号完整性和信噪比；封装要完全符合市场需求，使用质量上乘的原材料和先进工艺，实现产品长效稳定性。 2.保证PCB板面的光滑度 工艺设计规范的第二项重要考虑就是保证PCB板面的光滑度。在工艺设计中，必须确保PCB表面光滑度细节，这主要是因为在印刷、装配、焊接、加压或其它处理过程中，会对PCB 表面产生一定的冲击力。如果PCB表面不光滑，很难保证电子组件与PCB良好的接触，并能够在长时间内稳定运行。 3.减少电路板的热损失 在PCBA工艺设计规范中，还需要注意减少电路板的热损失。PCB在运行过程中会产生热量，过量的热量可能会导致电
路板和器件的过度热损失。因此，需要采取合适的设计措施，以减少热量的累积和分散，以保证PCB能够长时间稳定工作。 4.特殊PCB材料的使用 为满足客户各种特殊的需求，可能需要使用特殊材料的PCBA工艺的实现。这些特殊材料的特性往往各不相同，因此规范的制定往往因材施策。可以通过不同的表面处理、封装方式、热处理工艺，来保证特殊材料的质量。 5.符合IEC国际电气技术委员会标准 PCBA工艺设计需要符合国际电气技术委员会（IEC）制定的标准，以确保PCB的电气安全和性能稳定性，IEC的标准涵盖了几乎电子产品的所有主要方面，包括PCB行业的各种具体规范。 6.不断更新 在PCBA工艺设计规范的制定中，需要不断更新，以适应不断变化的技术环境和市场环境。因此，应该及时关注新的工艺技术，不断在工艺设计、制作流程和材料选择等方面进行更新和改进。 7.检查和测试 在PCBA工艺设计规范中，还需要对产品进行严格的检查和测试。这包括在设计和制造过程中的所有环节，以确保PCB 的性能和质量符合设计要求。这些测试包括复合度、可靠性和工作效率的测试等。
PCB拼板设计规范 PCB拼板设计规范是指在进行PCB设计时，对于拼板的要求和规定。 拼板（panelization）是指将多个PCB板连接到一个大板上，以便在制造 过程中一次性处理多个板。下面是关于PCB拼板设计规范的一些要点。 1.确定拼板尺寸：首先，确定拼板的尺寸。拼板的尺寸应该根据生产 过程、运输和安装等因素进行考虑。通常而言，考虑到制造设备、切割工 具和运输限制，拼板的尺寸应保持在制造商建议的最大尺寸范围之内。 2.确定信令线和电源线的走向：在进行拼板设计时，需要考虑信令线 和电源线的走向。这有助于减少信号交叉和电源噪声等问题。通常情况下，信令线应沿着边缘或对角线方向走向，而电源线则与信号线垂直分布。 3.确定PCB板的定位孔：为了确保拼板的准确对位，需要在拼板上添 加定位孔。定位孔应与PCB板上的定位孔对应，以确保拼板的准确对位。 4.确定PCB板的切割方式：在进行拼板设计时，需要确定拼板的切割 方式。常见的切割方式包括V切割和钢网切割。V切割是指在两个相邻的PCB板之间切割一个V形槽，以便手动分离。钢网切割是指在拼板的周围 放置钢制的切割板，然后通过压力将各个PCB板切割开来。 5.确定拼板的焊盘数量和排列方式：在进行拼板设计时，需要确定每 个PCB板上焊盘的数量和排列方式。焊盘的数量应根据电路板的布局、尺 寸和组件数量等因素进行合理确定。同时，排列方式也应保证能够满足制 造和组装的要求。 6.确定拼板的组件布局：在进行拼板设计时，需要确定拼板上各个PCB板的组件布局。组件的布局应考虑电路的信号传输路径、散热要求和
制造要求等。同时，组件之间的间距也要合理设计，以便于后续的组装和维修。 7.确定拼板的标识和编号方式：在进行拼板设计时，需要确定每个PCB板的标识和编号方式。标识和编号方式应清晰明了，以便于后续的制造过程和组装过程。 总而言之，PCB拼板设计规范对于确保PCB板质量和生产效率具有重要的意义。合理设计拼板可以提高制造效率、降低成本，并保证最终产品的质量。因此，设计师在进行PCB拼板设计时应遵守以上规范，并根据实际需求进行灵活调整。
