楚雄连汪坝至南华县城一级公路
第7合同牛凤龙大桥
钢箱梁制造安装技术方案
一.工程概况
楚雄连汪坝至南华县城一级公路第7合同牛凤龙大桥平面分别位于缓和曲线（起始桩号：K43+819.332，终止桩号：K43+925.604，参数A：312.65，右偏）、圆曲线（起始桩号：K43+925.604，终止桩号：K44+165.386，半径425m，右偏）和缓和曲线（起始桩号：K44+165.386，终止桩号：K44+238.925，参数A：312.65，右偏）上，纵断面纵坡-1.81%；墩台径向布置。采用3、4孔一联连续结构，按半幅计左幅桥设4联，右幅桥设3幅，全桥共计9道伸缩缝。
孔跨布置为左幅3×30＋3×30＋3×30＋﹙50＋60＋40﹚m, 右幅4×30＋4×30＋﹙50＋60＋50﹚m先简支后连续预应力小箱梁和连续钢箱梁桥，其中左幅第4联、右幅第3联采用钢箱梁。
主桥立面布置图见图1所示。
图1 主桥立面布置图
主桥平面布置图见图2所示。
图2 主桥平面布置图
标准段横断面布置图见图3～4所示。
图3 主桥左幅第4联钢箱梁标准横断面图
图4 主桥右幅第3联钢箱梁标准横断面图
二.钢箱梁制造项目重点、难点分析
为保证本工程合同段钢箱梁制造安装质量和工期达到预定目标，必须针对此桥的特点及重点采用桥梁新材料、新结构、新设备、新工艺等工程措施，制定出详细的制造方案，确保此项目达到优质工程。
1.钢箱梁安装制造重点
1.1科学组织，确保钢梁按期完成制造安装任务
承接本合同段工程，我们必须建立并完善技术创新机制和建设管理创新体系，加强技术创新、管理创新和集成创新，确保高标准、高质量、高效率实现本项目建设目标。
本项目钢箱梁制造工程量大、工期紧，如何采用合理的施工组织设计，即有效的组织好各项人力资源、充裕的生产和作业场地、优良的技术装备和工装，大型组装及预拼装场地、涂装车间和存放场地、顺畅的转场和运输能力，先进的安装技术和装备，是按期完成好本标段钢梁制造安装任务的一个重点。
1.2提高精度，确保钢箱梁线形和顺利拼装合拢
如何控制钢箱梁的制造质量，提高制造精度，在试拼中发现误差，并采取有效方法和措施消除误差的积累，对钢箱梁制造误差进行动态控制，以保证钢箱梁
拼装线形、顺利实现合拢是非常关键的重点。
1.3节段组拼安装风险因素影响多
本桥钢箱梁节段尺寸大，其分节段运输到现场，节段现场组拼后运输至桥位安装是主要的施工重点。
2.钢箱梁制造安装主要难点
根据提供的设计图纸，经分析研究，认为本工程钢结构制造安装存在以下重点和难点：
2.1钢箱梁线形控制精度高
钢箱梁为曲线（连续）梁，在拼装过程中需要同时保证成桥平面曲线形和竖向立面线形，箱梁制造线形精度要求高，控制难度大；
2.2钢箱梁成形件预制难度大
钢箱梁的纵向加劲肋、腹板等单元件，需要三维方向控制变形，预制难度大，拼装要求高.
2.3焊接要求高
钢箱梁为全焊（钢结构，节段单板厚度与刚度较小，焊缝密集。尤其是支座连接等处，构造复杂，受力集中。存在大量的对接接头、熔透或坡口角接接头、T 型角接接头等多种接头形式以及各种不同的焊接工位，而且焊缝要求级别高。因此，如何控制其焊接变形和焊接残余应力，保证钢箱梁几何尺寸精度是钢箱梁制造的难点。
气体保护和埋弧自动焊等，焊现场焊接的工作量较大，存在手工电弧焊、CO
2
接位置存在平焊、横焊、立焊和仰焊，焊接工位多，同时焊接要求高，大多的焊缝要进行超声波、磁粉及X射线等探伤。
2.4运输尺寸大
钢箱梁采取工厂节段制造，现场安装的方案，其节段尺寸大，运输受道路条件和超限运输也是一大难点。
2.5施工安全防护措施多
在高空施工要设置施工操作平台，在跨线部分上方施工焊接时，在下面道路路未封闭时，要在高空进行防护，防止火花、小物件等坠落等。
3.钢箱梁制造难点控制措施
3.1变形控制及措施
焊接结构的变形预测以及控制历来是焊接过程中一大难题。每个钢箱梁节段
气体保护焊、埋弧自动焊、手工弧焊等都有多种类型的焊接接头形式，需采用CO
2
多种焊接方法。因此焊接变形的控制对保证钢箱梁的几何精度和质量非常重要。
钢结构焊接通常采用熔化焊的方法，由于焊接加热，融合线以外的母材产生膨胀，冷却后，熔透金属和熔台线附近母材产生收缩，因加热、冷却这种热变化在局部范围急速的进行，膨胀和收缩变形均受到约束而产生焊接变形钢结构焊接变形的基本形式有横向收缩及弯曲变形、纵向收缩及弯曲变形、旋转变形。在实际的结构中焊接变形呈现出由这些基本形式组合的复杂状态。
我公司采用自动化设备进行板单元组装和焊接，以控制焊接变形。
板单元自动组装设备见图5所示。
板单元自动多头门式焊接设备见图6所示。
图5板单元自动组装设备
图6板单元自动多头门式焊接设备
（1）下料几何尺寸的控制
钢箱梁在拼装前，板料部件刚度小，焊缝多方位施焊，容易产生变形，焊成整体后，刚度很大，变形极难休整。所以在钢箱梁板单元制造过程中首先必须控制单元件的精度。因此钢箱梁底板的下料尺寸控制尤为重要，板块及各零件下料加工时，按其后序作业中焊接条件在纵向、横向预留收缩补偿量应通过放样并考虑变形收缩量后再决定下料尺寸。
对于横隔板等影响钢箱梁几何尺寸的单元件，采用数控精密切割进行下料，严格控制其几何尺寸在公差范围内。
（2）板单元组拼尺寸控制
①钢箱梁的板单元之间通过焊接连接成整体，因此控制单件板单元的几何尺寸，对于钢箱梁总拼时控制箱梁整体的焊接收缩、焊接变形，确保几何尺寸精度尤为重要。
②为减少因焊接而引起的变形，板单元采用移动式U肋装备机自动定位安装。
③横隔板的焊接在专门的自动化装置中进行，控制焊接收缩和焊接变形，保证横隔板的尺寸精度。
（3）钢箱梁节段组拼线型控制
对于钢箱梁线形控制采取的措施为电脑精确放样后腹板与顶、底板、腹板数控下料，保证零件曲线线形；在工厂单元件制造、总拼时均模拟桥形进行工装胎
架布置，保证成桥线形的准确；
由于本工程均为平面曲线钢箱梁，因而其外腹板放样是本桥的特点和难点。当曲线为圆曲线，两侧外腹板分别为正、反圆台，在展开时为扇形；
当曲线为缓和曲线时，l
h =A2/R，其X、Y坐标分别为：5
n2
l
40
s
n n
s
l
X
R l
=-；
3
6
n
s
l
Y
Rl
=，
其中l
n
-曲线上任意一点N到ZH点的曲曲线长度(里程差)；ls - 缓和曲线长度；R - 缓和曲线终点的圆曲线半径。同样通过缓和曲线方程逐点求出各点坐标，利用各点的三维坐标值可计算出腹板曲面相邻点的距离以及相邻线的夹角，通过三角展开原则可将腹板曲面展开成平面，如下图所示，亦可近似以几段圆曲线替代缓和曲线，腹板展开图形有几段扇形组合而成。
α
缓和曲线腹板三维示意图腹板三角形法展开示意图钢箱梁的加劲肋采用热煨弯的方案，拼装时每个横隔板（肋）与加劲肋的交点按即有线形控制；
钢箱梁节段组拼采用4+1的方式在现场专用胎架上进行全桥组拼→相邻节段端口精确匹配，待拱度、接口各尺寸调整到位→安装临时匹配件。
（4）钢箱梁现场装焊质量控制
①合理设置装配间隙；加放焊接收缩余量。
②施工过程中定期进行桥轴线变化的监测。
③合理安排焊接顺序。
④设置防风、防雨设施。
⑤加强对现场工艺纪律执行的管理力度。
（5）焊接重点控制事项
①所有类型的焊缝在焊接前应作工艺评定试验，编制完善的焊接工艺评定试验报告。
②焊接合理选择焊接方法和焊接材料，选择的焊材应具有良好的抗裂性能；再次，采用合理的焊接工艺参数，尽量采用较小的线能量输入，小电流、快速焊，多层多道焊，严格控制层温，减小热输入产生的内部拘束应力和焊接变形；
③ U肋的制造质量和焊接好坏直接关系到板单元的制造，为此生产中重点控制U肋的加工质量特别是U肋的坡口加工精度，并采用十二头双丝U肋龙门焊接机进行焊接，保证焊接质量，以达到良好的熔透深度和焊缝外观成形。
焊接质量应为箱形梁制造中的重中之重，特别要控制U肋与顶、底板焊接“透而不漏”，不能焊穿。并且焊缝表面要光顺、略成凹形。横肋与U肋的焊接一定要包角焊，拼装间隙不能大于1mm。所有顶、底板的纵、横向对接，特别是工地焊，必须保证焊透。
④各类节段施焊顺序应对称与桥轴线，并对称于构件自身的对称轴，均匀、对称、同步协调的实施。
3.2钢箱梁节段制造和组拼的精度控制措施
(1)钢箱梁板单元制造精度控制要点
①划线精度；
②结构接头装配精度；
③单元件形状、尺寸精度；
④单元件边缘精度；
⑤单元件基准线的准确性；
⑥胎架制作精度。
(2)钢箱梁组拼精度控制
①胎架划线精度；
②基准段定位准确性；
③结构对称精度；
④顶面结构坡度；
⑤节段主尺寸精度。
⑥高强度螺栓孔位精度。
3.3钢箱梁运输方案及保证措施
架设方案根据现场实际施工情况进行细化编写，形成流水施工。充分考虑占道封路的时间安排、节段转运、起吊设备能力等制约因素，做到安全可靠、工期可控、成本可控、质量有保证。
3.4钢箱梁涂装控制措施
钢梁的防腐涂装是保证大桥寿命的重点之一，在防腐体系一定的情况下，防腐处理的质量是保证该桥防腐寿命的关键。我们对国内钢桥防腐方面不好原因进行分析，结合国外的经验，涂装质量的好坏主要取决于除锈质量和涂装条件控制。为此我们在专用封闭式除锈、涂装车间里，配备抽湿、通风、除尘设施，除锈车间及涂装车间的温度、湿度、通风条件必须达到涂装规定要求，保证涂装质量。
三.钢箱梁制作方案方法
1.制作方案
综合考虑了制造、运输、架设等因素，按照设计文件和架设方案的要求，进行钢箱梁节段的划分，节段拼接线处各板件的交错线按设计图纸执行。
根据我公司多次施工同类型的工程总结的经验，结合施工图，决定沿用比较成熟的工艺来安装本合同段钢箱梁，即采用顶推发安装钢箱梁。
总体工艺路线流程：
图纸审核→放样→采购材料→材料试验→下料→制作胎架→加工加劲肋→拼装小分段（顶板小分段、底板小分段、腹板小分段）→焊接→检验→上总装胎架进行第一批次节段总拼→焊接→检验→脱胎架→修正胎架→上总装胎架进行第二批次节段总拼→脱胎架→修正胎架→以此类推：拼装剩余轮次→焊接→检验→预拼装→划安装线→检验→打磨除锈→喷底漆→喷中间漆→运输→搭设支架→吊装→组拼成整体节段→顶推→检测→调整→焊接→检验→落梁就位→喷涂面漆→验收。
钢箱梁制造总体方案：
钢箱梁节段制造安装总体方案见图7所示。
图7 钢箱梁制造安装总体方案
2.钢箱梁制造工艺
2.1 板单元制造
单元件的划分是根据市场上钢板的幅宽，工厂处理和下料加工设备能力，纵肋布置，焊缝间隔及相应原理来决定，尽量减少对接焊缝数量，能形成批量生产，容易控制质量，一个节段划分成若干块顶底板单元、内外腹板单元、纵隔板单元、横隔板单元、挑臂等结构。
钢箱梁制造实现板单元化。所有板单元可按类型在专用胎架上形成流水作业
制造，实现生产规范化，产品标准化，质量稳定化。
图8钢箱梁节段结构图
（1）制造节段划分
为方便运输，钢箱梁根据结构特点和运输情况按照设计图纸要求进行纵向及横向分段，分段要保证纵向顶、底、腹板分段线错开200mm，横向保证隔板与顶、底板错开100mm以上，纵向分段焊缝避开桥墩及中跨至少2500mm，分段尽可能采用大块件，以减少现场焊缝数量，连结方式均采用焊接形式。
图9 横向分段图
图10横纵向分段立体图纵向分段按照设计图分段进行制造。
（2）板单元下料、制作、焊接重点
（3）板单元制作工艺
①钢板预处理
钢板进厂复验合格后投入生产。下料前先对钢板的材质、炉批号进行移植，再经通过矫平消除钢板的轧制变形（尤其是局部硬弯）和内应力，从而减小制造中的变形。平板机矫平后对钢板进行预处理自动进行抛丸除锈、喷涂车间底漆、烘干，除锈等级为GB8923-88标准规定的Sa2.5级，喷涂无机硅酸锌车间底漆一道（厚度20μm）。
平板机平板见图11、钢板预处理见图12所示。
图11平板机平板图12钢板预处理②零件的下料加工
板件下料前，先将钢板经平板机校平并经预处理后，再根据零件的具体形状和大小确定下料方法，对较长矩形板件采用多嘴头门式切割机精切下料，对如隔板等形状复杂的板件采用数控切割机精切下料，对较薄的主要零件，采用等离子切割，切割边缘进行机加工；钢板对接坡口采用火焰精密切割、刨边机或铣边机加工。
钢板下料见图13所示。
图13数控切割机精密切割下料
③板单元拼装工艺
用移动式U肋自动装配机装配U肋，保证U肋间距，板单元组拼。
图14 U肋自动组装装配机
U肋龙门自动焊接机焊接U肋，见图15所示。
图15 U肋自动焊接机焊接
（4）板单元制造工艺流程
①顶、底板板单元制造
a.顶、底板加工
b.U肋成型
c.顶板板单元组拼
图16 曲线U肋制作实况
②底板板、腹板与纵肋组拼
③挑臂结构组拼
④横隔板制造
2.2 工厂组拼及预拼装
（1）工厂总拼的基本要求
钢箱梁根据前述分块原则、工艺流程及钢箱梁的外形特点，大拼胎架将根据桥梁的弧线形状、纵横坡变化、截面变化进行模似设置，在大拼时设置定位连接匹配件（临时结构），保证分块节段在工地二次拼装定位的准确定位。
图17 钢箱梁组拼实况
（2）钢箱梁节段组装流程
①总拼胎架上按照架设顺序依次对对线拼装节段底板单元。
②按线组装中间横隔板、组装过程中辅以定位夹具、顶拉工具控制隔板、腹板位置精度和垂直度等项点，使横隔板间距满足标准要求。
③按线组装中间横隔板两侧腹板单元，组装过程中辅以定位夹具、顶拉工具控制腹板单元和横隔板单元位置精度和垂直度等项点。
④按次序组装横隔板及腹板单元组装过程中辅以定位夹具、顶拉工具控制隔板、腹板位置精度和垂直度等项点，使横隔板间距满足标准要求。
⑤按线依次组装腹板单元，组装过程中辅以定位夹具、顶拉工具控制中间腹板单元和一侧腹板单元位置精度和垂直度等项点。拼装另外侧腹板单元，以边测量塔和横基线为基准定位组装另外侧腹板单元，并用马板固定。用内卡样板检验顶板与外腹板角度，检查合格后，焊接外腹板与顶板纵向焊缝。注意严格测量尺
钢箱梁制作方案编制人: 审核人: 审批人: 编制单位:**** 二〇一六年三月
目录 第一章编制依据 0 第二章工程概况 (1) 一、工程简介 (1) 二、工程难点、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、4 第三章施工安排 (4) 一、施工程序 (4) 二、施工人员配置 (5) 三、施工资源配置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、8 四、施工材料部署、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、9 五、施工进度计划 ........................................................................................................................ 、10 第四章施工准备 ................................................................................................................................ 、12 一、技术准备 ............................................................................................................................ 、、12 二、资金准备、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、15 第五章施工方法 (15) 一、工艺流程 (15) 二、制造工艺原则 (15) 三、制作工艺要点、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 18 四、面板加工、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、19
主要施工方法： 本工程钢箱梁为跨长20.84米的挂孔钢梁，分左右两幅桥跨对称布置，挂孔钢梁设计为单箱三室的钢箱梁，单幅桥桥面宽13米，钢箱梁全长21.60米，梁高1.33米，箱梁的横截面为倒梯形截面，所有材料材质均为Q345qD。钢箱梁顶面为14㎜厚的钢板，其下顺桥向焊有8㎜厚，间隔600㎜的U型闭口肋，穿越横向2400㎜间距的横隔板，外侧为两斜腹板，内侧为两直腹板，厚度均为12㎜，底板也为12㎜厚，在钢箱横隔板外侧焊有约2米长的托架支撑着箱外的悬臂桥面板，钢箱梁两端为变截面结构。支撑在砼梁的牛腿顶面，根据钢梁运输及安装条件的限制，钢梁纵向分为5个节段制作，每个节段长4.2~4.5米，宽13米，重约20t，在工厂制作完成后运至现场进行组装焊接，然后利用辅助支架及导梁用施拉法安装。 一. 钢箱梁的制作：钢箱梁在车间采用倒做法，即把面板铺底倒着整体拼装，成形后再分为五段拆开翻身，具体施工方法如下： 1.审核图纸各零件尺寸，对施工人员及工人进行技术及安全交底。 2.组织原材料及焊接材料及焊接材料的采购、检验、验收。 3.钢箱梁制作： 3.1 主要工艺途径：材料采购及检验→钢板喷沙、涂车间底漆，整理各零件下料尺寸清单→各零部件放样、下料、矫正→制作各部件→按起拱要求搭设总体拼装平台→五段面板按对应位置铺上拼装平台并临时固结起来→铺装U型肋→铺装中间隔板→拼装两直腹板（五段）→铺装两边室横隔板→拼装两斜腹板及斜腹板上的纵肋（五段）→铺装托架及纵肋→拼装头尾变截面弧形端板→铺装底板及纵肋（五段分
别铺装，并临时固结起来）→检测外形尺寸→焊接→拆开、五段梁翻身→焊接→焊缝检测及外观检测→清理喷点、打磨焊缝周边氧化皮及油漆损坏部位→涂刷底漆及中间漆→打磨好现场对接坡口→准备运抵现场对接。 3.2 厂内拼装平台：平台采用型钢制作，平台尺寸为13米×22米，根据钢箱梁分段位置相应分为五个不同标高平面，各平面头尾标高尺寸根据钢梁起拱要求确定。 3.3 下料:考虑桥体焊接量较大,放样时长度、宽度方向各加放千分之一的焊接收缩余量，以保证焊后外形尺寸符合要求。腹板接收起拱线整体放样下料，气割时切割边加放2~3㎜切割余量，气割后清除熔渣和飞溅物，并按要求开好坡口，将坡口位置打磨干净，面板底板每段均应在对接缝焊完后再放样下料。 3.4 矫正：各零部件下料后进行检测，对变形超标的零部件均需进行矫正，矫正可采用冷矫正或加热矫正，采用热矫正时，加热温度不应超过900°，且应自然冷却，矫正后零部件均应满足规范要求。 3.5 焊接 3.5.1 焊条采用J507（E5015）焊条，气体保护焊及埋弧焊采用H08MnA焊丝，埋弧焊焊剂采用401焊剂。 3.5.2 本工程厂内钢板对接采用埋弧焊，各角焊缝采用气体保护焊，现场对接采用手工焊。 3.5.3 坡口形式：厂内钢板对接不开坡口，采用双面埋弧焊可保证焊透，现场对接处面板、底板开V型坡口，腹板开X形坡口，U型肋开单面坡口。
淮南市陈洞路-朝阳路人行天桥 主梁钢结构制造工艺 编制： 审核： 批准： 安徽鸿路钢结构（集团）股份有限公司 中心实验室 2010.4.28
1、工程概况 淮南市陈洞路与朝阳路交口周围学校、单位密集，交通隐患一直存在，伤亡事故频发。虽然市交通部门加大了此处的出行管理，安排售货员定点疏通车流、人流，但高峰时期，交通堵塞依然严重。学生、购物人群、公交车、出租车等相互交杂在一起，使此路段交通经常瘫痪。 为保障机动车辆畅通，增加行人过街安全性，改善该路段的交通条件，需要在陈洞路与朝阳路交口设置人行天桥。 本方案是为人行天桥主梁分段制造（工厂）而编制。 2、工程特点、难点分析 2.1 工程特点 根据两路交口形式，天桥主梁采用八角形结构，过街部分为直线形，其它部分采用圆弧形式连接。天桥主梁高度为0.7mm，在工厂分段加工预制，现场拼装成箱梁整体。两端梯道均用槽钢、踏步钢板等组合拼装焊接成整体结构。钢梁主梁制作接口处设置施工临时支架，在主梁所有梁段连接成为整体后方可拆除。 主梁所用材料主要为Q345B（t16、t14、t12、t10四种厚度钢板）和Q235B（L140×10角钢）；梯道主要材料为Q345B（t10mm钢板）、Q235B（L140×10角钢、[36c槽钢、I36c 工字钢）。 2.2 难点分析 2.2.1焊缝质量要求高 钢板对接及拼接焊缝质量应达到RT-Ⅰ级的要求，腹板与顶、底板间开坡口角焊缝须全焊透，经UT探伤应达到Ⅰ级，主梁其余焊缝质量均须达到Ⅱ级。 2.2.2 外形尺寸控制难度大 直梁长度较长，系由上板、底板、腹板、筋板等组成的箱式结构，焊缝数量较多。箱形梁结构在焊接生产时因纵、横向焊缝较多，尤其是纵向焊缝的收缩因在顺序上的不同，极易出现扭曲和弯曲变形。 2.2.3 结构重量大，随着制造过程的进行，翻身难度越来越大。 针对以上所述特点和难点，我们必须采取有针对性的工艺技术措施来保证钢结构加工制作的质量。 3、原材料 3.1 钢材采购标准 严格按照图纸要求GB/T700《碳素结构钢》、GB/T1591《低合金高强度结构钢》等国家标准进行钢材采购工作，并按规定做好原材料的入厂复验。
楚雄连汪坝至南华县城一级公路 第7合同牛凤龙大桥 钢箱梁制造安装技术方案
一.工程概况 楚雄连汪坝至南华县城一级公路第7合同牛凤龙大桥平面分别位于缓和曲线（起始桩号：K43+819.332，终止桩号：K43+925.604，参数A：312.65，右偏）、圆曲线（起始桩号：K43+925.604，终止桩号：K44+165.386，半径425m，右偏）和缓和曲线（起始桩号：K44+165.386，终止桩号：K44+238.925，参数A：312.65，右偏）上，纵断面纵坡-1.81%；墩台径向布置。采用3、4孔一联连续结构，按半幅计左幅桥设4联，右幅桥设3幅，全桥共计9道伸缩缝。 孔跨布置为左幅3×30＋3×30＋3×30＋﹙50＋60＋40﹚m, 右幅4×30＋4×30＋﹙50＋60＋50﹚m先简支后连续预应力小箱梁和连续钢箱梁桥，其中左幅第4联、右幅第3联采用钢箱梁。 主桥立面布置图见图1所示。 图1 主桥立面布置图 主桥平面布置图见图2所示。 图2 主桥平面布置图
标准段横断面布置图见图3～4所示。 图3 主桥左幅第4联钢箱梁标准横断面图 图4 主桥右幅第3联钢箱梁标准横断面图 二.钢箱梁制造项目重点、难点分析 为保证本工程合同段钢箱梁制造安装质量和工期达到预定目标，必须针对此桥的特点及重点采用桥梁新材料、新结构、新设备、新工艺等工程措施，制定出详细的制造方案，确保此项目达到优质工程。 1.钢箱梁安装制造重点 1.1科学组织，确保钢梁按期完成制造安装任务 承接本合同段工程，我们必须建立并完善技术创新机制和建设管理创新体系，加强技术创新、管理创新和集成创新，确保高标准、高质量、高效率实现本项目建设目标。 本项目钢箱梁制造工程量大、工期紧，如何采用合理的施工组织设计，即有效的组织好各项人力资源、充裕的生产和作业场地、优良的技术装备和工装，大型组装及预拼装场地、涂装车间和存放场地、顺畅的转场和运输能力，先进的安装技术和装备，是按期完成好本标段钢梁制造安装任务的一个重点。 1.2提高精度，确保钢箱梁线形和顺利拼装合拢 如何控制钢箱梁的制造质量，提高制造精度，在试拼中发现误差，并采取有效方法和措施消除误差的积累，对钢箱梁制造误差进行动态控制，以保证钢箱梁

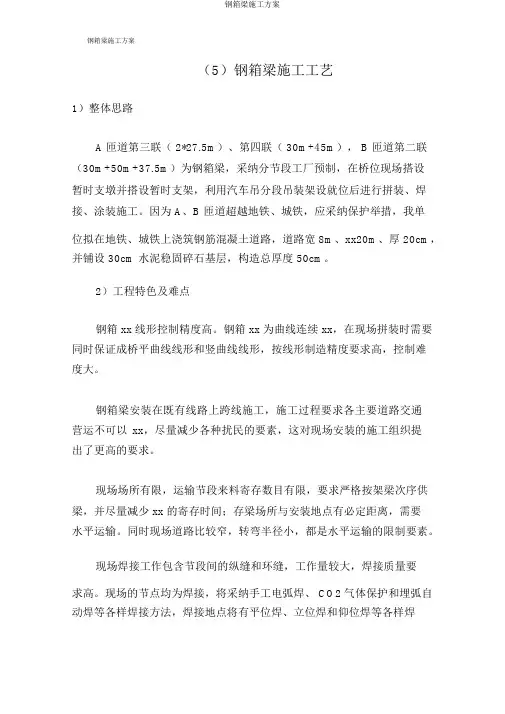

（5）钢箱梁施工工艺 1）总体思路 A匝道第三联（2*27.5m）、第四联（30m+45m），B匝道第二联（30m+50m+37.5m）为钢箱梁，采用分节段工厂预制，在桥位现场搭设临时支墩并搭设临时支架，利用汽车吊分段吊装架设就位后进行拼装、焊接、涂装施工。由于A、B匝道跨越地铁、城铁，应采取保护措施，我单位拟在地铁、城铁上浇筑钢筋混凝土道路，道路宽8m、长20m、厚20cm，并铺设30cm水泥稳定碎石基层，结构总厚度50cm。 2）工程特点及难点 钢箱梁线形控制精度高。钢箱梁为曲线连续梁，在现场拼装时需要同时保证成桥平曲线线形和竖曲线线形，按线形制造精度要求高，控制难度大。 钢箱梁安装在既有线路上跨线施工，施工过程要求各主要道路交通运营不能中断，尽量减少各类扰民的因素，这对现场安装的施工组织提出了更高的要求。 现场场地有限，运输节段来料存放数量有限，要求严格按架梁顺序供梁，并尽量减少梁段的存放时间；存梁场地与安装位置有一定距离，需要水平运输。同时现场道路比较窄，转弯半径小，都是水平运输的制约因素。 现场焊接工作包括节段间的纵缝和环缝，工作量较大，焊接质量要求高。现场的节点均为焊接，将采用手工电弧焊、CO2气体保护和埋弧自动焊等各种焊接方法，焊接位置将有平位焊、立位焊和仰位焊等各种
