主要施工方法：
本工程钢箱梁为跨长20.84米的挂孔钢梁，分左右两幅桥跨对称布置，挂孔钢梁设计为单箱三室的钢箱梁，单幅桥桥面宽13米，钢箱梁全长21.60米，梁高1.33米，箱梁的横截面为倒梯形截面，所有材料材质均为Q345qD。钢箱梁顶面为14㎜厚的钢板，其下顺桥向焊有8㎜厚，间隔600㎜的U型闭口肋，穿越横向2400㎜间距的横隔板，外侧为两斜腹板，内侧为两直腹板，厚度均为12㎜，底板也为12㎜厚，在钢箱横隔板外侧焊有约2米长的托架支撑着箱外的悬臂桥面板，钢箱梁两端为变截面结构。支撑在砼梁的牛腿顶面，根据钢梁运输及安装条件的限制，钢梁纵向分为5个节段制作，每个节段长4.2~4.5米，宽13米，重约20t，在工厂制作完成后运至现场进行组装焊接，然后利用辅助支架及导梁用施拉法安装。
一. 钢箱梁的制作：钢箱梁在车间采用倒做法，即把面板铺底倒着整体拼装，成形后再分为五段拆开翻身，具体施工方法如下：
1.审核图纸各零件尺寸，对施工人员及工人进行技术及安全交底。
2.组织原材料及焊接材料及焊接材料的采购、检验、验收。
3.钢箱梁制作：
3.1 主要工艺途径：材料采购及检验→钢板喷沙、涂车间底漆，整理各零件下料尺寸清单→各零部件放样、下料、矫正→制作各部件→按起拱要求搭设总体拼装平台→五段面板按对应位置铺上拼装平台并临时固结起来→铺装U型肋→铺装中间隔板→拼装两直腹板（五段）→铺装两边室横隔板→拼装两斜腹板及斜腹板上的纵肋（五段）→铺装托架及纵肋→拼装头尾变截面弧形端板→铺装底板及纵肋（五段分
别铺装，并临时固结起来）→检测外形尺寸→焊接→拆开、五段梁翻身→焊接→焊缝检测及外观检测→清理喷点、打磨焊缝周边氧化皮及油漆损坏部位→涂刷底漆及中间漆→打磨好现场对接坡口→准备运抵现场对接。
3.2 厂内拼装平台：平台采用型钢制作，平台尺寸为13米×22米，根据钢箱梁分段位置相应分为五个不同标高平面，各平面头尾标高尺寸根据钢梁起拱要求确定。
3.3 下料:考虑桥体焊接量较大,放样时长度、宽度方向各加放千分之一的焊接收缩余量，以保证焊后外形尺寸符合要求。腹板接收起拱线整体放样下料，气割时切割边加放2~3㎜切割余量，气割后清除熔渣和飞溅物，并按要求开好坡口，将坡口位置打磨干净，面板底板每段均应在对接缝焊完后再放样下料。
3.4 矫正：各零部件下料后进行检测，对变形超标的零部件均需进行矫正，矫正可采用冷矫正或加热矫正，采用热矫正时，加热温度不应超过900°，且应自然冷却，矫正后零部件均应满足规范要求。
3.5 焊接
3.5.1 焊条采用J507（E5015）焊条，气体保护焊及埋弧焊采用H08MnA焊丝，埋弧焊焊剂采用401焊剂。
3.5.2 本工程厂内钢板对接采用埋弧焊，各角焊缝采用气体保护焊，现场对接采用手工焊。
3.5.3 坡口形式：厂内钢板对接不开坡口，采用双面埋弧焊可保证焊透，现场对接处面板、底板开V型坡口，腹板开X形坡口，U型肋开单面坡口。
3.5.4 清根：对采用手工焊或气体保护焊并要求焊透的焊缝应采用碳弧气刨进行清根，清根后应用磨光机将焊道内打磨干净。
3.5.5 工艺评定：焊接工程开始前，应做焊接工艺评定，本工程主要钢板厚度为12㎜、14㎜二种，选择14㎜进行焊接试验，焊接试件严格按工艺要求进行制作，工艺评定合格后方能开始焊接桥体。
3.5.6 焊条、焊剂使用前应严格按工艺要求进行烘干，烘干后保温存放，回收的焊剂应过筛后重新烘干且应与未使用过的焊剂混合后再用。
3.5.7 宜尽量采用多层焊接，每层焊缝高度不大于4~5㎜，以减少焊接内应力，减少焊接变形。
3.5.8 焊接时根据焊接位置随时调整焊接电流。钢板对接应加引弧板，在引弧板上起弧，禁止在工件母材上直接引弧。
3.5.9 定位焊采用同种焊条、焊缝长度15~25㎜，间距200~300㎜一步，焊缝高度不超过坡口深度或焊角高度的三分之一。
4、焊缝的外观检查：焊缝施焊冷却后进行外观检查，对接焊缝的高度、余高、角焊缝的焊脚高度必须符合设计和规范要求，焊缝的纹路应均匀，不得有裂纹，未熔合夹渣、焊瘤、咬边、烧穿、弧坑和针状气孔等缺陷，焊接区无飞溅残留物。
5、焊缝的无损检测：无损检测在焊缝外观检查合格后进行，杆件的横向对接焊缝100%超声波探险伤，射线摄片检查按规范，纵向对接焊缝100%超声波探伤。超声波探伤有疑问的焊缝采用射线摄片复检。所有质量达不到等级要求的焊缝必须返工。
6、除锈防腐：钢板进场后即开始进行喷沙防腐、喷沙等级达到
Sa2.5级，喷20um醇溶性无机富锌底漆，桥体车间制作完后，焊缝影响部位打磨干净，然后开始涂刷防腐层，现场对接部位留出150~200㎜位置不涂。
6.1 钢梁外表面及内表面喷环氧富锌底漆80um，环氧云铁中间漆100um。
6.2 钢梁两端各0.88米的端面及底面表面清理Sa3.0级后热喷锌200um，环氧磷酸锌封闭底漆30um，环氧云铁中间漆100 um。
6.3 现场对接完后接头部位打磨干净，补涂底漆及中间漆，然后整体喷涂面漆，钢梁外表面喷脂肪属聚氨脂面漆两度各40 um。
6.4 每层漆喷涂完毕实干后均应进行漆膜厚度检测，达到要求后方能进行下道漆的喷涂。
二 .钢箱梁的运输及现场组装
1、运输
1.1车间施工完成后，由大型平板车运输至现场，在车间由吊车进行装卸，装卸后钢梁应与车箱绑扎牢固，防止运输过程中滑落。
1.2 因钢梁超宽、超长，应提前到交警部门办理必要的申请手续，同时钢梁装车后四角应绑扎红布条，警示交汇车辆注意避让。
1.3 路上运输过程中,车队前面应有警示车开道,提请交汇车注意,后面应跟随一部保护车,对路上遇到的问题随时解决。
1.4 钢梁运输过程车速要慢,车队要紧紧相随,保持车队队形,避免路上意外情况发生。
1.5 车辆到达目的地后应听众统一指挥，按顺序进场卸车，卸车由大型起重车作业。
2.现场组装
2.1 现场组装前应做好现场的场地勘察及水电施工,机具的准备工作。
2.2 在现场完工的砼梁上搭设组装平台,平台由支墩及大型型钢搭设,大型型钢顶标高根据梁相应位置起拱高度确定.型钢应支垫在直腹板位置下。
2.3 平台搭设完后，将钢箱梁每段按顺序吊上相应位置，每段钢梁吊到位后即可开始钢梁的组装工作。
2.4 组装时首先对好中心线，然后精确调整钢梁之间的接缝及标高，认真检测钢梁的外形尺寸，符合要求后开始对接缝各钢板之间的对接工作。
2.5 钢梁对接完后开始准备焊接工作，面板、底板焊接前应将陶瓷衬垫垫好，同时各焊缝应将锈迹、灰尘等杂物全部清理干净，面板、底板焊接时应从中往两边施焊，且应同时施焊，以减少焊接造成的旁弯，超拱曲线变化等焊接变形。面板、底板采用加衬垫的单面焊双面成形，腹板采用双面焊用碳弧气刨清根。
2.6 箱梁主板焊接完成后，即可组装焊接各纵向肋，顶板与底板的加肋采用嵌补段的做法，U型肋采用内衬钢衬垫拼接。
2.7 焊接完成后,检查各焊缝质量,外观用肉眼及焊角尺检查,内部质量采用超声波探伤检查,现场对接缝按1级焊缝标准检查。
2.8 对接缝处理干净后进行补漆工作，补漆严格按规范要求进行。
三 . 钢箱梁的安装
1.现场组对完成后即可准备安装工作,安装采用施拉法进行。
2.现场组对时即可开始搭设距30号墩各11.6m处的两个临时支架,支架可采用钢管或贝雷片或万能角钢进行搭设,支架需能承受150吨的压力。
3. 将边孔梁顶垫平,在其上以及支架顶面铺设下滑道,钢箱梁前方拼装6米长的导梁,并在梁底纵向腹板之下铺设上滑道。
4. 在31号墩顶安装牵引卷扬机，将钢箱顶落于滑道上，前方由卷扬机牵引向前移动。
5. 导梁跨过30号墩侧临时支架到达另一临时支架上的滑道时,可采用千斤顶升落钢梁进行调整导梁高度,使之顺利落于滑道上,然后继续牵引前移到位。
6. 到位后拆除牵引设备及导梁,在支架上安装千斤顶顶升钢箱梁,拆除上、下滑道，然后往下落梁。
7. 落梁到一定位置在两边砼牛腿上垫支垫将钢梁垫住，拆除部分支架，再顶梁降低牛腿上的支垫继续落梁，如此交替直至钢梁落到牛腿上。
8. 补涂钢梁拖拉过程中受损部位，进行后续工程。
工程投入的主要物资（材料）情况描述及进场计划：
工程投入的主要物资为各种规格的Q345qD桥梁用结构钢板及防腐油漆，Q345qD钢板市场比较少，需提前订货。
本工程钢材及油漆进场计划如下：
工程投入的主要施工机械设备情况描述及进场计划：
工程投入的主要施工机械有剪板机、气体保护焊机、直流电焊机、埋弧自动焊机、门机、半自动切割机、碳弧气刨、喷沙机、25 t汽车吊、70t汽车吊等。这些设备根据施工进度进场。
劳动力安排情况描述
本工程钢构制作后，安装劳动力工种主要有：冷作钳工、电气焊工、测量工、起重工、起重指挥、油漆工及一些机器设备操作工。
本工程前期主要是放样、下料、制作胎架，所需钳工较多，中期各构件拼装后所需电焊工较多，吊装时所需起重工、测量工较多，油漆工主要安排在中后期。
确保工程质量的技术组织措施
1.质量体系的保证措施
公司取得了ISO9002：2000的质量认证。公司将按GB/T19001-ISO9002：2000《质量管理体系要求》标准建立本工程的质量管理体系。并按质量管理体系的要求开展相应的质量活动，对工程施工的全过程进行有效的控制，确保工程质量符合规定的要求。
1.1组织结构
为实施质量管理的需要。本工程根据质量管理体系要求建立了组织机构，组织机构如下：
1.2职责与权限
公司对从事与质量有关的人员和岗位规定了相应的职责与权限，参与本工程施工的各级人员应按《关于下发公司各级各类人员的岗位质量职责的通知》的要求履行各自的职责。
1.3公司的质量方针是“管理求实，技术求精，产品求优，服务求佳”。参与本工程施工的全体员工应牢记公司的质量方针，并把质量方针的精神落实到各自的实际工作中。
1.4质量目标
本工程的的质量目标是：工程质量符合业主提出的有关标准的要求，保证工程质量一次交验合格率100%，（合同）履约率100%，让业主满意。
参与本工程施工的全体员工应在各自的质量活动中做出努力，确保本工程质量目标的实现。
1.5质量体系文件
公司颁发了“质量手册”和程序文件以及一些质量管理性文件。这些质量体系文件都应在本工程的施工中得到贯彻和实施。
本工程项目也应根据工程的实际情况编制工程项目质量计划和有关的作业指导书，并在施工中贯彻实施。
2.质量管理的保证措施
2.1管理办法
2.1.1实施质量否决权的规定
本工程在质量管理中应执行公司颁发的《全面质量管理体系》（ISO-9002）的要求加强质量管理。坚持谁施工，谁负责质量的原则。明确班组长及作业者对工序质量负责，专业施工员对各专业分部工程
质量负责，项目经理对工程项目质量负责，各职能部门及人员对工程质量管理负责的质量职责。
2.1.2实行质量监督、检查、考核的办法
本工程在质量管理中应执行公司颁发的《全面质量管理体系》（ISO9002）的要求加强质量监督，采取工程质量常规检和监督检相结合的办法，对工程质量实行监督、检查、管理和考核。
2.2管理要点
2.2.1技术标准与技术要点
有关的工程技术管理人员应熟悉和掌握适用本工程的技术标准，并向有关的作业人员认真交底，以便在施工前期的方案确定和工程备料中，以及在施工过程的作业中，减少失误。
2.2.2设备与材料
本工程的设备和材料的采购定货中，应确保采购的产品是符合设计规范及标准要求并经监理工程师批准的合格材料。在采购中应正确选择生产厂家，在签定供货合同中应明确有关的技术要求和随行技术资料，在施工过程中，应按产品的有关要求进行施工。
2.2.3施工人员资格
参与本工程施工的人员，其资质与技能应符合有关规定的要求，并具备能胜任工作岗位的能力。其中焊工、电工、起重工应根据有关要求持证上岗。
2.2.4检验和试验
本工程对进货的设备材料应按有关规定进行必要的检验和试验，以确保材料和设备的质量符合规定的要求。
本工程在施工过程中，应对工序、节点、隐蔽工程等进行必要的检验和试验，以证实这些过程符合规定的要求，这些检验和试验按不同的要求，分别由班组长、施工员、质检员、专业检测、试验员及业主代表参加进行。
2.2.5质量记录
本工程在整个施工过程中，各有关人员均应在各自的质量活动中形成完整的记录，以证明施工过程及工程质量符合规定的要求。这些质量记录在工程完工时应整理装订成册，作为交工资料归档。
3.质量控制的保证措施
3.1设备材料的控制
进入现场的材料，均应进行必要的检验和试验，并核对这些设备、材料的合格证，材质证明书。产品技术文件等随行资料，以证实这些材料是完好的，是满足工程需要的。
对业主提供的设备、材料也应按要求进行验收。如发现缺件、不适用；损坏等情况应及时报告业主代表。
3.2施工工艺的控制
本工程各专业施工工艺的制定应根据施工图纸、规范、标准及监理工程师的要求进行，制定的工艺应能满足施工质量的要求，又与企业的施工能力一致。重要的施工工艺应经过有关部门的批准及监理工程师的认可。
施工工艺确定之后，各有关人员应严格执行，对施工方法、操作技术，工艺参数等工艺要求均应进行有效控制，以确保工艺质量。
3.3产品实现进程的控制
本工程的整个施工中，应对产品的实现过程进行控制。通过产品实现的策划确定产品实现所需的过程和与产品有关的要求。对物资的采购、生产和服务提供等等过程进行有效控制，以确保产品的实现符合业主和规定的要求。
3.4不合格品的控制
本工程出现的不合格品应按有关部门规定进行控制。
进入现场的不合格设备或材料，项目部应迅速隔离并将情况报告有关部门：属业主提供的，应报告业主代表。有关部门应组织评审和作业处置意见。处置的原则是不合格的物资不允许用在工程上。施工过程中出现的不合格工序，属轻微不合格的，由施工员组织评审并返工处置。属一般不合格的，由项目经理或技术负责人组织评审并做出处理意见。
3.5施工机具的控制
进入本工程的施工机具应是完好的，并能满足工艺操作的需要。施工机具对使用人应合理使用并维护这些施工机具，为机具的正常发挥提供保证。
3.6监视和测量装置的控制
本工程所配备的计量器具应能满足工程监视和测量的需要。这些计量器具应是经过检定校准的，且在有效的周期内。
计量器具的领用人应对器具妥善保管，以确保计量器具的准确度。对失准或超过检定周期的计量器具，领用人应及时退回。对已经失准或超过检定周期的计量器具进行检验。测量和试验的项目其结果的有效性应重新验证。
3.7产品防护的控制
本工程的设备、材料和工程产品均在整个施工过程中得到有效的防护。必要时节应编制有关的防护方案。
设备、材料在安装前应为其提供足够的储存条件，以确保这些设备、材料不丢失、不损坏、不变质、不变形。
在施工过程中应对设备、半成品、成品进行妥善的保护，这种保护应延续至整个工程的交付使用。
确保安全生产的技术组织措施
1.项目部安全管理体系
(见下页)
2.安全保证措施
2.1项目经理部成立“安全领导小组”，在施工过程中，正确贯彻国家、省、市及公司有关“安全第一、预防为主”的方针政策、法令、法规。施工现场严格执行部颁JGJ59-99标准，加强现场施工作业人员安全意识，在保证安全生产的前提下，全面完成任务。
2.2项目部设专职安全员，在施工技术交底同时，也进行安全技术交底，新工人进场及使用“三工”必须经三级教育考核通过，方准上岗作业。
2.3项目部建立安全生产定期检查制度，班组日查，项目旬检，每
月考评与奖金挂钩，以自查为主，互查为辅，查思想，查纪律，查制度，查隐患，查整改落实情况，并结合现场施工特点重点放在查防触电，防高空坠落，防机械伤害，防物体打击及安全防火、产品保护等措施的落实。
2.4严格执行安全操作规程，进入施工现场必须戴好安全帽、穿工作鞋，高空作业应系安全带，严禁酒后上岗。
2.5施工现场重点隐患区域，应有明显的警示标志，并设置防护。
2.6施工中检查发现安全隐患，应及时停止施工，并报项目经理，提出整措施，待隐患消除后方可继续施工。
2.7所有参加施工的工作人员应严格遵守甲方及公司的各项安全管理规定及国家安全管理方面的法律、法规。
2.8安全控制目标
轻伤歇工率控制3‰以内，重大事故为零，杜绝人员伤亡事故。
3.防火安全措施
3.1组织落实：
工程开工后，项目经理部指定一名项目领导分管消防工作，挑选一批作风正派，身体素质好的青工组成义务消防队，负责现场消防工作，义务消防队的培训工作由公司保卫科负责。
3.2责任落实：
临设仓库、食堂及生活区要制定防火责任制，并落实到责任人。
3.3设施落实：
氧气、乙炔等危险品应分开堆放，严格按规范管理。
3.4配备灭火器材：
临设仓库、食堂生活区应根据实际情况配备灭火器。装备好的灭火器材由项目部员负责管理。
3.5建立工作台账制度，项目部防火安全机构，灭火器材品种，灭火器材分布情况和换药时间，应建立台账，把防火工作落到实处。
确保文明施工的技术组织措施
1.施工现场应设“一图五牌”，施工总平面布置图，工程名称概况
牌，文明施工守则牌，消防保卫牌，安全生产牌，管理人员名单及监督电话牌。
2.现场施工道路畅通，施工材料，施工机具设备配件摆放应整齐有
序。
3.施工现场临设仓库，食堂应做好防火、防盗工作。
4.施工现场重点防患地点必须要有明显的警示标志。
5.施工现场应保持整洁，施工垃圾及时处理。
6.教育员工要有环保意识，临设及卫生间污水应经过化粪池处理后
排入市区地下污水管网。
7.汽车、吊车及其它机动车辆进出工地应经过清洗不能污染城市道
路。
8.施工现场及临设应建立卫生值日制度，派专人清扫工作场地整
洁。
确保工期的技术组织措施
1.认真安排好施工进度网络图，合理组织施工，合理安排加班赶工，
以确保施工工期。
2.加强甲、乙双方及兄弟单位的工作联系定期召开工程协调会，及
时处理工程施工中的问题。
3.分公司做好本工程施工的材料、机具、人员供应及调配工作，确
保工程连续施工。
4.质检员、安全员加强现场监督检查工作，避免施工中出现质量、
安全问题，减少返工现象，争取施工时间。
5.加强班组建设，提高施工人员素质，运用经济手段参与管理，保
证工程进度质量、安全生产。
拟投入现场主要施工机械设备进场计划
（5）钢箱梁施工工艺 1）总体思路 A匝道第三联（2*）、第四联（30m+45m），B匝道第二联（30m+50m+）为钢箱梁，采用分节段工厂预制，在桥位现场搭设临时支墩并搭设临时支架，利用汽车吊分段吊装架设就位后进行拼装、焊接、涂装施工。由于A、B匝道跨越地铁、城铁，应采取保护措施，我单位拟在地铁、城铁上浇筑钢筋混凝土道路，道路宽8m、长20m、厚20cm，并铺设 30cm水泥稳定碎石基层，结构总厚度50cm。 2）工程特点及难点 钢箱梁线形控制精度高。钢箱梁为曲线连续梁，在现场拼装时需要同时保证成桥平曲线线形和竖曲线线形，按线形制造精度要求高，控制难度大。 钢箱梁安装在既有线路上跨线施工，施工过程要求各主要道路交通运营不能中断，尽量减少各类扰民的因素，这对现场安装的施工组织提出了更高的要求。 现场场地有限，运输节段来料存放数量有限，要求严格按架梁顺序供梁，并尽量减少梁段的存放时间；存梁场地与安装位置有一定距离，需要水平运输。同时现场道路比较窄，转弯半径小，都是水平运输的制约因素。 现场焊接工作包括节段间的纵缝和环缝，工作量较大，焊接质量要求高。现场的节点均为焊接，将采用手工电弧焊、CO2气体保护和埋弧自动焊等各种焊接方法，焊接位置将有平位焊、立位焊和仰位焊等各种焊接工位，现场焊缝多为熔透焊，要求进行超声波、磁粉及X射线等无损检测。 高空施工危险性大。钢箱梁的架设高度一般不超过8m，存在着诸多的高空作业，如高空吊装、高空拼装焊接、高空调整、高空涂装等，高
空施工的安全保护，是工程施工的重点。 施工防护措施多。在高空施工要设置施工操作平台，在跨线部分上方施工焊接时，在下面既有线路未封闭时，要在高空进行防护，防止火花、小物件坠落等。 3）分段方案 根据现场条件和本工程结构特点，采用工厂内分段预制，运输到现场后，分段吊装架设的方法。工厂分段方案如下： ①A匝道桥第三联 钢箱梁沿桥长方向划分为24个节段，相邻两节段之间的顶板、底板、及腹板环缝处分别错开200mm，呈Z字形布置。顶板、底板及腹板的纵向加劲肋嵌补长度约为400mm。 ②A匝道桥第四联 钢箱梁沿桥长方向划分为24个节段，相邻两节段之间的顶板、底板、及腹板环缝处分别错开200mm，呈Z字形布置。顶板、底板及腹板的纵向加劲肋嵌补长度约为400mm。
主要施工方法： 本工程钢箱梁为跨长20.84米的挂孔钢梁，分左右两幅桥跨对称布置，挂孔钢梁设计为单箱三室的钢箱梁，单幅桥桥面宽13米，钢箱梁全长21.60米，梁高1.33米，箱梁的横截面为倒梯形截面，所有材料材质均为Q345qD。钢箱梁顶面为14㎜厚的钢板，其下顺桥向焊有8㎜厚，间隔600㎜的U型闭口肋，穿越横向2400㎜间距的横隔板，外侧为两斜腹板，内侧为两直腹板，厚度均为12㎜，底板也为12㎜厚，在钢箱横隔板外侧焊有约2米长的托架支撑着箱外的悬臂桥面板，钢箱梁两端为变截面结构。支撑在砼梁的牛腿顶面，根据钢梁运输及安装条件的限制，钢梁纵向分为5个节段制作，每个节段长4.2~4.5米，宽13米，重约20t，在工厂制作完成后运至现场进行组装焊接，然后利用辅助支架及导梁用施拉法安装。 一. 钢箱梁的制作：钢箱梁在车间采用倒做法，即把面板铺底倒着整体拼装，成形后再分为五段拆开翻身，具体施工方法如下： 1.审核图纸各零件尺寸，对施工人员及工人进行技术及安全交底。 2.组织原材料及焊接材料及焊接材料的采购、检验、验收。 3.钢箱梁制作： 3.1 主要工艺途径：材料采购及检验→钢板喷沙、涂车间底漆，整理各零件下料尺寸清单→各零部件放样、下料、矫正→制作各部件→按起拱要求搭设总体拼装平台→五段面板按对应位置铺上拼装平台并临时固结起来→铺装U型肋→铺装中间隔板→拼装两直腹板（五段）→铺装两边室横隔板→拼装两斜腹板及斜腹板上的纵肋（五段）→铺装托架及纵肋→拼装头尾变截面弧形端板→铺装底板及纵肋（五段分
别铺装，并临时固结起来）→检测外形尺寸→焊接→拆开、五段梁翻身→焊接→焊缝检测及外观检测→清理喷点、打磨焊缝周边氧化皮及油漆损坏部位→涂刷底漆及中间漆→打磨好现场对接坡口→准备运抵现场对接。 3.2 厂内拼装平台：平台采用型钢制作，平台尺寸为13米×22米，根据钢箱梁分段位置相应分为五个不同标高平面，各平面头尾标高尺寸根据钢梁起拱要求确定。 3.3 下料:考虑桥体焊接量较大,放样时长度、宽度方向各加放千分之一的焊接收缩余量，以保证焊后外形尺寸符合要求。腹板接收起拱线整体放样下料，气割时切割边加放2~3㎜切割余量，气割后清除熔渣和飞溅物，并按要求开好坡口，将坡口位置打磨干净，面板底板每段均应在对接缝焊完后再放样下料。 3.4 矫正：各零部件下料后进行检测，对变形超标的零部件均需进行矫正，矫正可采用冷矫正或加热矫正，采用热矫正时，加热温度不应超过900°，且应自然冷却，矫正后零部件均应满足规范要求。 3.5 焊接 3.5.1 焊条采用J507（E5015）焊条，气体保护焊及埋弧焊采用H08MnA焊丝，埋弧焊焊剂采用401焊剂。 3.5.2 本工程厂内钢板对接采用埋弧焊，各角焊缝采用气体保护焊，现场对接采用手工焊。 3.5.3 坡口形式：厂内钢板对接不开坡口，采用双面埋弧焊可保证焊透，现场对接处面板、底板开V型坡口，腹板开X形坡口，U型肋开单面坡口。
内环线川西段快速化改建工程（金沙江路段）8标 主线K25～K28连续钢箱梁 运输与吊装 专 项 评 审 方 案 甲基础设施有限公司 2009年4月
目录 第一章、工程概况 一、工程范围 二、钢箱梁结构特点 三、周边环境地形 第二章、施工总体方案概述 一、钢箱梁分段方案 二、钢箱梁吊装流程 三、吊装设备的选择 四、工程特点、难点及对策 第三章、施工准备工作 一、技术准备 二、分段厂内制作要求 三、人员准备 四、物资准备 五、场地基础、道路准备 第四章、运输方案 一、运输要求 二、运输车辆选择 三、运输道路 四、钢箱梁在工地内的路线和停车位置 五、钢箱梁的装车与固定 六、车辆行驶 第五章、钢箱梁的吊装 一、现场测量和划线
二、吊装顺序 第六章、钢箱梁工地焊接工艺 一、焊接材料及辅助材料 二、焊接工艺 三、焊缝检验 第七章、钢结构涂装工艺 一、涂装配套及膜厚 二、涂装基本要求 三、涂装检验 第八章、项目人员和管理组织机构 第九章、施工机械设备 第十章、施工进度计划和劳动力使用计划 一、施工进度计划 二、吊装劳动力使用计划 第十一章质量保证措施 一、项目检验制度 二、施工前准备阶段 三、施工过程 第十二章、保证职业健康、安全生产、文明施工的技术措施 一、职业健康安全管理的一般规定 二、安全教育 三、安全检查 四、安全设施 五、安全用电 六. 安全防火
第一章、工程概况 一、工程范围 内环线川西段快速化改建工程（金沙江路段）8标位于川西内环线金沙江路段，东起罗山路立交桥，西至银宵路与7标相接，主线为沿原金沙江路建高架道路，其中主线K25～K28四跨为连续钢箱梁，跨距分别为35m+55m+50m+30m，总长170米。本工程范围为该四跨连续钢箱梁的现场吊装，包括钢箱梁的运输、吊装、装配、焊接和涂装。（本工程范围见平面图）该工程总包方为甲基础公司，监理单位为乙监理公司，钢结构制作和吊装为丙造船集团有限公司。 二、钢箱梁结构特点 连续钢箱梁共有四跨，自西向东跨距分别为35m+55m+50m+30m，总长170 m。钢箱梁为箱形结构，主体宽从24至，中间设有7道纵向腹板；沿长度方向每隔2m设一道横向加强结构，横向加强结构有T型框架结构和实肋板两种形式；桥面板和桥底板上纵向全长均设有U型槽和球扁钢加强材。箱梁中心高从至过渡变化，结构中心线为缓和曲线与圆弧相接。（钢箱梁结构见设计图） 钢箱梁材料为Q345qD，钢结构总重量约为2300吨。 三、周边环境地形 1、工地西南角为金沙江路地铁站和磁悬浮站，东北角为新国际博览中 心，车流和人流密集，为交通繁忙区域。 2、本工程工地位于原金沙江路道路中央，现两侧临时道路均已通车， 且车流量极大。 3、原金沙江路道路中央为绿化带，地面未做硬化处理。 4、在平行道路中心线两侧5m处埋设有雨水管道，在K25跨南侧有一 处顶管施工井，且该井与钢箱梁吊装同时施工。
武汉经济技术开发区军山第一大道工程（全力三路延长线～黄陵二路）京珠跨线桥工程 主桥钢箱梁制作方案 审批： 审核： 编制： 中建三局工程建设股份公司 军山第一大道排水工程项目经理部 2009年10月1日
目录 1、编制说明及依据 (3) 1.1、京珠跨线桥主桥钢箱梁工程概况 (3) 1.2、钢箱梁顶推工艺说明 (3) 1.3、编制依据 (3) 2、施工准备 (3) 2.1、运梁通道 (3) 2.2、施工用电 (4) 2.3、技术准备 (4) 3、钢箱梁施工方案 (4) 3.1、钢箱梁制作工艺 (4) 3.1.1、钢箱梁分节 (4) 3.1.2、钢箱梁的制作 (6) 3.1.3、钢箱梁焊接 (7) 3.1.4、钢箱梁吊装 (8) 3.2、钢箱梁施工工艺 (9) 3.2.1、钢箱梁施工工艺流程框图 (9) 3.2.2、顶推法施工方案 (10) 4、确保安全生产的技术措施 (22) 4.1确保安全生产的技术组织措施 (22) 4.1.1、确定安全生产目标 (22) 4.2、建立安全生产管理体系 (22) 4.3、采取安全生产保证措施 (23) 4.3.1、安全检查制度 (23) 4.3.2、安全奖惩措施 (23) 4.3.3、安全教育 (23) 4.3.4、施工用电安全措施 (24) 4.3.5、施工机具安全措施 (25) 4.3.6、防火安全措施 (25) 5、确保文明施工的技术组织措施 (25) 5.1、确立文明施工管理目标 (25) 5.2、建立文明施工管理机构 (25) 5.3、采取文明施工的措施 (26) 5.3.1、组织措施 (26) 5.3.2、现场文明气氛 (27) 5.3.3场地文明建设 (27)
编订：__________________ 单位：__________________ 时间：__________________ 钢箱梁顶推施工方案(正 式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-1547-54 钢箱梁顶推施工方案(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、工程说明 第3联采用（30.5+50+30.5）m的连续钢箱梁，全长111m，钢箱梁为单箱五室等截面箱型断面，采用全焊接结构，顶板设2％双向斜坡，底板水平，外腹板采用斜腹板，箱梁全宽为18.5m，中心线处梁高为1.81m（箱梁外侧），箱梁桥面两侧外挑悬臂长 1.5m，悬臂端部高0.2m。钢箱梁设计纵向划分11个节段，其中13米长标准节段横向又分为5大片+2个挑臂。（图一、分段划分图） 由于第3联50m跨刚好跨跃交通要道长丰桥，为减轻钢箱梁施工对交通的影响，现采取钢箱梁顶推施工方法，即布置安装顶推平台和临时墩，并在其上布置滑道，在平台上逐段焊接，安装千斤顶使钢箱梁逐段向前滑移，循环作业使钢箱梁到达设计位置。钢箱
表A02 施工方案报审表工程名称：长春市两横两纵快速路系统工程之南部快速路
施工组织设计（方案）审批表
长春市两纵两横快速路系统工程之南部快速路（硅谷大街-卫星路）第3段 钢箱梁、梯道吊装安全专项施工方案 编制人：日期： 审核人：日期： 审批人：日期： 中铁一局集团有限公司 长春市南部快速路工程N3标项目经理部 二0一四年九月
目录 1、综合说明 (1) 1.1编制依据 (1) 1.2编制原则 (1) 1.3工程概况 (2) 1.3.1工程位置 (2) 1.3.2工程现状 (2) 1.3.3结构形式 (2) 1.3.4主要工程数量 (3) 2.总体施工部署 (3) 2.1交通组织方案 (3) 2.2运输方案 (5) 2.2.1钢构件运输特点及运输方式 (5) 2.2.2装车加固及标识 (5) 2.2.3运输路线 (5) 2.3现场布置 (6) 2.4项目组织管理机构 (9) 2.5设备、人员投入计划 (9) 2.5.1劳动力计划说明 (9) 2.5.2 劳动力计划 (9) 2.5.3 现场拼装安装阶段拟投入的主要机械设备 (10) 2.5.4测量设备 (10) 3.总体工期安排 (10) 4.总体吊装方案 (11) 5.施工方案 (11) 5.1钢构件进场验收 (11) 5.1.1 钢构件进场验收流程 (12) 5.1.2 钢构件进场验收要求 (12) 5.2 钢结构安装总体思路与流程 (12)
5.2.1 钢结构安装总体思路 (13) 5.2.2钢结构分段施工顺序 (13) 5.2.3 钢结构安装总体流程 (13) 5.3 钢箱梁架设方案 (14) 5.3.1钢箱梁架设流程 (15) 5.3.2吊车选择 (15) 5.3.3钢丝绳选择 (15) 5.3.4吊耳设计 (16) 5.3.5吊环选择 (18) 5.3.6 临时支架设计 (19) 5.3.6.1支架构造 (19) 5.3.6.2支架变形分析 (20) 5.3.6.3钢箱梁临时支架验算 (20) 5.3.7地基验算 (25) 6.施工安全保证措施 (25) 6.1安全保证组织管理体系 (25) 6.2安全保证措施 (26) 7、施工工期保证措施 (28) 8、施工质量保证措施 (28) 8.1组建质量管理机构 (28) 8.2健全质量保证体系 (28) 9、环境保护措施 (29) 10、文明生产管理措施 (30) 11、职业健康安全保障措施 (30) 12、箱体内焊接安全保障措施 (30) 13、安全事故应急预案 (31) 13.1应急处理原则 (31) 13.2应急反应组织机构 (31) 13.3危险源的确定 (32)
****路（机场路—**立交）整治工程 钢箱梁施工组织设计 第一节工程概况 该工程位于***（机场路--**立交）的**河段。钢箱梁主桥宽**米，长**米，高约2米，钢箱梁主体结构重量约1200吨，钢箱梁防撞护栏重量约吨，经设计同意，我们拟定横向分三块，纵向分五段来制作安装，共分十五块钢箱梁，其中最重一块钢箱梁重量为吨。 施工内容：钢板预处理、钢结构制作、检测、运输、吊装、安装、涂装等。 本工程施工过程中必须做好与土建的施工协调与配合、临近构筑物的保护。 可能出现的施工图修改引起的工程量增减以及根据业主设计明确指令需在工程范围外增加的工程量。 本工程必须按照设计院编制的施工文件及国家相关规范精心组织、精心施工，质量标准为优良。 本工程具体开工日期以业主工程师签发的开工令为准，计划从2009年月日~2009年月日完成，计划工期天。 一、主体结构形式和技术参数 本桥为机场路以北至**立交以南段（桩号K9+**~K10+**），工程范围内含长**3m 的高架桥及一对宽**m的平行匝道。高架桥主线标准宽度为**m，上跨**路、车站北段延伸线、**路等路口及麦庙港河地面河道。高架桥梁工程总面积**6m2，其中主线桥面积**m2，匝道**0m2。 主线标准段上部结构Hj28~Hj29箱梁联采用钢箱梁，跨越麦庙港河，上部结构采用30+50+30m等高度连续钢箱梁，箱梁断面为单箱三室，梁高2.0m，顶板宽度为24.8m，底板宽度为19.3m，顶底板均沿道路中心线设2.0%的横坡。顶板厚度在距离中墩中心线5m范围内为16mm，其余位置均为14mm，底板厚度在距离中墩中心线6m范围内为20mm，其余位置均为12mm。腹板厚度均为12mm，横隔板间距3m，横隔板厚度为10mm。端横梁、中横梁厚度均为20mm。顶、底板均设置U型加劲肋，顶板U型加劲肋高度为280mm，厚度为8mm，底板U型加劲肋高度为260mm，厚度为6mm。边跨端部做成牛腿，增大边跨支座横向间距，防止钢箱梁端部上翘，牛腿在道路中心线处高度为1.05m，
广州永福路段内环路改造工程钢箱梁安装方案 1. 工程概况 广州永福路段内环路改造工程钢箱梁设计为三跨连续,跨径分别为 39m+54m+39m,桥面宽度由9000mm单侧加宽到9750mm。该段钢结构连续箱梁下穿禺东西立交E3线,上跨禺东西立交A2匝道。钢箱梁横断面上分为五部分,两端挑梁为现场焊接,中间箱体分现场焊接和工厂预制箱。钢箱梁在工厂分段加工制造,现场设临时支墩安装,梁体顶面标高根据总图的纵坡及竖曲线确定,全联钢箱梁设2%的横坡,其横坡通过梁体斜置,调整内外支承垫石高度形成,顶底板在全联保持平行。钢结构总重约为600吨。由于该钢箱梁位于广园东路至永福路、内环路出口,车道分流复杂,车辆流量大,将给现场安装带来很大的困难。 2.钢结构安装总体布置及流程 2.1安装总体布置 设计分段为三段,分别为43m+44m+41m,但由于受施工场地及运输的限制,四十多米的梁是根本无法运到安装场地的,因此,根据运输条件和施工现场的实际情况,确定将钢梁分为九段,分段长度分别为: 15m+14m+14m+14m+16m+14m+14m+14m+13m,每段箱梁由五部分组成。首先利用35t汽车吊车安装8个临时支墩,然后用2台35t汽车吊车按照由两端向中央,边箱与中间箱体同步进行安装焊接,每段箱梁间采用螺栓临时连接,全桥箱体部分安装并调整好标高、线形后,进行全桥箱体接头部分的焊接,焊接完后,落架将箱梁放在支座上,最后安装、焊接全桥翼板。 2.2安装总体流程
3、交通疏解 3.1安装期间交通疏解原则 ?充分做好占道前安装的准备工作; ?尽量利用夜间进行安装作业; ?合理利用施工场地,优化施工组织,精心安排,尽量缩短占道时间。 3.2交通疏解方案 ?临时支墩安装时,封闭支墩及吊车所占位置车道,其它车道通行,支墩 安装完成后,开通所占车道; ?钢梁安装时,封闭安装段梁所占位置的车道,其它车道通行,梁安装完后,开通所占车道位置;
目录 一、编制说明 (3) 1.1编制依据 (3) 1.2编制原则 (3) 二、工程概述 (3) 2.1工程概况 (3) 2.2自然条件与施工环境 (2) 2.3设计技术标准 (2) 2.4主要工程数量表 (3) 三、施工重难点分析 (3) 3.1施工方案比选 (3) 3.2施工重点、难点及其对策 (4) 四、主要施工方案 (5) 4.1钢箱梁施工测量方案 (7) 4.2钢箱梁运输平台 (8) 4.3钢箱梁提升系统 (8) 4.4焊接拼装平台 (10) 4.5钢箱梁顶推平台钢管桩施工 (11) 4.5.1钢管桩施工 (11) 4.5.2钢管桩联系施工 (12) 4.6钢箱梁顶推支墩 (13) 4.6.1顶推支墩钢管桩施工 (14) 4.6.2钢管桩联系施工 (17) 4.6.3顶推支墩钢管桩顶部构造 (17) 4.7顶推导梁施工 (18) 4.8钢箱梁顶推施工 (18) 4.8.1钢箱梁运输、提升 (18) 4.8.2钢箱梁首节段安装 (19)
4.8.3钢箱梁焊接 (19) 4.8.4钢箱梁顶推 (20) 五、施工组织安排 (20) 5.1组织机构 (20) 5.2工期安排 (21) 5.3物资、机械及劳动力配置表 (21) 六、施工保证措施 (23) 6.1安全保证措施 (23) 6.1.1安全生产目标 (23) 6.1.2安全生产保证体系 (23) 6.1.3安全生产技术措施和保证制度 (24) 6.2工程质量、技术保证措施 (26) 6.2.1质量要求及技术目标 (26) 6.2.2保障措施 (26) 6.3环保措施 (28) 6.3.1环保目标及要求 (28) 6.3.2保障措施 (28) 七、档案管理 (28) 7.1档案目标及要求 (28) 7.2保障措施 (29)
武汉军山长江公路大桥 钢 箱 梁 吊 装 及 挂 索 施 工 方 案 交通部第二公路工程局 二OOO年六月
施工负责人：杨应科技术负责人：任回兴编制：潘中明复核：杨应科审核：任回兴
钢箱梁吊装方案 一、工程概况： 武汉军山长江公路大桥主桥为（48+204+460+204+48）m五跨连续半漂浮体系钢箱梁斜拉桥。桥面双向横坡2%，纵坡为3%，位于半径R=20000m、切线长T=600m、外矢距E=9m的圆弧竖曲线上。主梁为全焊流线形扁平钢箱梁，梁高3.0m顶板宽33.8m，底板宽30.28m，总宽度38.8m，横隔板间距3m，纵隔板间距18m。钢箱梁分节段在工厂制造，驳船运输到位，现场吊装、焊接成桥。全桥共分87个梁段，总共分为十三类。其中A标段由二公局架设安装的梁段43块（不计中跨合拢段）。其中A梁段22块，梁长12m，重195.8t；B梁段8块，梁长12m，重199.9t；C梁段2块，梁长10.2m，重176.1t；D梁段1块，梁长6.8m，重127.1t；E梁段2块，梁长9m，重158.1t； G 梁段1块，梁长8.46m，重155.1t；H梁段2块，梁长8m，重125.8t；I梁段1块，梁长6.2m，重154.3t；J梁段1块，梁长9.3m，重189.6t；K梁段1块，梁长10.3m，重207.6t；L梁段1块，梁长10.2m，重207.1t；M梁段1块，梁长12m，重211.8t；F梁段为中跨合拢段，梁长7.1m，重105.4t。其中最重梁段为M梁段，重211.8t。每块钢箱梁临时吊点横向间距为18m，纵向间距为6m、4m、5.3m、5.6m四种。 二、施工方案： （1）、主5#墩0#块钢箱梁安装及悬拼：
南站综合枢纽 南北高架落客平台联络道工程 北高架联络道 钢箱梁吊装专项施工方案 编制人 审核人 审批人 建工集团股份 市第四建筑 南站集疏运道路工程项目经理部 二〇一一年一月
目录 1. 工程概况 .................................................................... - 1 - 2. 工程特点和难点 .............................................................. - 2 - 3. 施工依据和执行标准 .......................................................... - 2 - 4. 钢箱梁安装施工原则 .......................................................... - 3 - 5. 钢箱梁分段及相关数据 ........................................................ - 4 - 6. 构件运输及运输路线 .................................................. - 6 - 7. 吊装方法和所用主要吊机技术数据 .............................................. - 8 - 8. 各分段构件典型吊装作业工况图示 ............................................. - 11 - 9. 辅助技术设施配置 .......................................................... - 15 - 10. 吊装施工程序和准备 ............................................... - 19 - 11. 施工测量 .......................................................... - 20 - 12. 构件的吊拼装和焊接 ....................................................... - 21 - 13. 施工资源配置 ........................................................ - 23 - 14. 主要质量控制点 ............................................................ - 25 - 15. 钢梁吊装安全技术保证措施 .................................................. - 26 - 16. 工程质量、安全和工期目标 .................................................. - 28 - 17. 施工进度计划 .............................................................. - 28 - 18. 项目管理网络及施工组织 .................................................... - 29 - 19. 专项应急预案 ......................................................... - 30 -
钢箱梁吊装施工方案
景中高速机场连接线工程 钢箱梁吊装专项施工方案 编制： 审核： 审批： 日期：
年月日
钢箱梁吊装施工方案 目录 第一章、工程概述 一、工程施工范围 二、钢箱梁结构特点 三、执行的规范、标准 第二章、施工总体方案概述 一、人员、机械设备准备 二、吊装设备的选择 第三章、施工准备工作 一、方案编制 二、分段厂内制作要求 三、现场施工前准备工作 第四章、运输方案 一、运输要求 二、运输车辆选择
三、运输道路 四、钢箱梁的装车与固定 第五章、钢箱梁的安装 一、安装施工过程 二、吊装注意事项 第六章、钢箱梁工地焊接工艺 一、焊接工艺 二、焊接材料及辅助材料 第七章、安全生产、文明施工
第一章、工程概况 一、工程施工范围 本项目南起机场高速公路（S1）中川收费站管理所，北至Z031路口，改造主匝道段落全长1.900km，一般匝道改建长度3622.183米，迎宾大道改建长度800m。共设特大桥（主匝道高架桥）1066.42m/1座，D、E匝道上跨A匝道跨线桥84m/2座，框架桥1座（中川机场收费管理所通道）。 二、钢箱梁结构特点 1.钢箱梁结构 主梁截面采用双箱单室截面，由开口钢箱梁和现浇预应力混凝土桥面板通过抗剪连接件组成，两箱通过箱间钢横梁连接。30m跨径主梁结构中心线处梁高1.5m，钢腹板高1.25m，50m标准跨径主梁结构中心线处梁高2.0m。为方便施工和降低自重，悬臂板采用钢板作为底模，箱顶板采用压型钢板混凝土组合板。 桥面板顶宽20.0m，单箱底宽为3.0m，箱梁中心线间距5.0m;腹板采用波形钢腹板，主匝道桥桥台采用一字型桥台，以方便与路基挡墙衔接。其余匝道桥桥台采用扶壁式桥台。 2.基础设计 本立交根据工程地质条件，并考虑桥梁上部结构形式及施工条件
桥梁钢箱梁顶推架设 施工方案 道排、桥梁工程项目部 年四月 钢箱梁顶推方案 1、工程简述 主桥钢箱梁长68m，为双幅双线桥，全桥共计6片箱梁，每幅桥钢箱梁顶宽17.9m，箱梁底板横向均为水平，梁高按悬链线设置，跨中为1.4米，支点为2.3m米，设1.5％
的单向横坡；XX河桥主桥钢箱梁长50m，跨中为1.2m，支点为2.1m，其余结构与XX河桥相同。其截面形式见图1.1-1。每个节段内各构件采用焊接连接。 2、现场安装总体思路 通过对现场桥位条件分析，初步提出以下工地安装方案： 临时支墩，顶推安装： 两边桥台上各设置一排永久支墩。XX河桥除0#台岸上设置一排临时支墩外，剩余十二排临时支墩设置在水中；XX河桥除1#台岸上设置一排临时支墩外，剩余八排临时支墩设置在水中。在临时支墩和桥自身桥墩纵梁钢轨上设置船形滑板，两侧用滑轮做牵引，在1#墩一侧设置拼装平台。钢箱梁在内厂车间制造成单箱室的节段，运至工地在拼装平台上拼装成整体。采用张拉千斤顶将单幅桥体进行顶推安装。 （1）钢箱梁顶推施工特点 1、顶推跨径小。由于考虑场地制约，同时为了节约施工成本，尽量减少水上作业和水上支墩数量，两桥均为单幅设置钢管桩，然后横移就位，故XX河桥在右幅4#、6#钢箱中心设置十三处临时支墩，钢箱顶推跨径均为4.5m（为保证通航，在跨中处顶推跨径为7.0m）；XX河桥在右幅4#、6#钢箱中心设置九处临时支墩，钢箱顶推跨径均为5.0m。 2、顶推长度大。XX河桥全长68米的钢箱位于m=2.5的悬链线上，XX河桥全长50米的钢箱位于m=2.5的悬链线上，均采用一端拉拔，各墩顶钢板胎架顶面标高设置在悬链线上。临时墩设计时每个临时墩均能承受一定的水平力。为保证顶推施工的顺利进行，应控制好平台上的拼装线形，尽量减少由于线形误差产生的次内力。 3、钢箱在顶推过程中能承受较大的拉应力和局部压应力。 （2）顶推施工方案 XX河桥与XX河桥顶推施工方案相同，下面重点对XX河桥顶推方案作详细描 图1.1-1 主桥截面图
钢箱梁结构施工方案与技术措施 按照钢箱梁分段情况，采用临时支墩现场拼装施工方案。 1、运输方案 构件由专业厂家制作完毕后，按设计节段拼装完毕，经双方检查符合设计要求后，由加工场地运至安装现场，这样由大平板车及两台吊车配合装车运输，由于所运钢箱粱节段为超长、超宽运输构件，事先与交通管理部门取得联系，以保证运输过程中的安全，同时应对梁采取临时支承措施加固到位，运输过程中车辆行驶应匀速，避免梁段在运输过程中产生非弹性变形。 卸装现场进行必要的检查：①保证场地宽阔，保证吊车、板车出入自如；②保证场地平整，没有塌陷现象；③对场地进行必要的修整 装车及运输：①平稳将构件放在板车上加垫方木；②将构件用牢固的锁紧在板车上；③运输前检验全程道路是否有障碍物及高压线等情况；④确定运输时间，车辆低峰时运输。 2、临时支墩：按照钢箱梁分段情况（纵向分为五个节段，横向分为7段），采用增加4个临时支墩现场拼装施工方案 地基处理，临时支墩处原地面破除路面，换填填筑60cm 砂砾进行整体碾压；压实度达到90%以上；在支架位置处浇
筑25cm混凝土做为支墩基础。 在地面硬化后，加强箱梁施工范围内的排水工作，在场地两侧开挖30cm×30㎝排水沟，并设置水槽，严禁在施工场地内形成积水，造成地基不均匀沉降，引起临时支墩失稳，出现不安全隐患和事故。 支架搭设：采用30×30cm碗扣支架做为临时支墩，横桥向布满，纵桥向布设3m，支架高度每隔2米设双向水平拉杆，钢管框架之间设交叉斜撑，以保证支架稳定。 3、拼装顺序 钢箱梁拼装由钢箱梁制作厂家安排人员到施工现场负责拼装。现场拼装全部在胎架上完成。胎架区设置有供单元件调整及角点控制的装置和标识，同时，考虑到不同区域的梁段其纵坡值不一样，而相邻梁段在胎架上预拼时又必须保证其拱度值，因此，在每一轮梁段上胎架组焊前根据每一轮胎架的设计拱度值调整模板高度，模板高度的调整采用插调整垫板形式来完成。在胎架区的地面上设置供各单元定位的（纵、横向）标记线，在胎架以外的钢柱上设置有各单元件的高度定位基准标记线（即：标高样杆）。梁段组装过程中，由各基准线控制每一个单元件和构件的空间位置，钢桥安装过程中，每完成一节间应测量其位置、标高和预拱度，如不符合要求时应进行校正。以保证钢箱梁整体尺寸精度。 拼装顺序：底板—腹板—顶板
机场互通主线桥第十二联钢箱梁吊装方案1．工程概况 机场互通主线桥第十二联第二跨上跨三围航道通航孔，起点桩号：K74+559，终点桩号：K74+619，主梁采用全焊钢箱梁，钢材采用Q345qC（桥梁专用钢），桥梁全宽40.5m，由相互独立的左、右两幅组成，两幅之间为0.8米的分隔带，每幅标准桥宽19.85m，钢箱梁宽19.65m，其中钢箱部分宽16.85m，两侧悬臂各1.40m。 本跨桥梁位于缓和曲线上，钢箱梁采用单箱四室断面，顶板设置2%的横坡，桥梁中心线处梁高 2.6m，底板水平设置，横坡由腹板高度调节；共设置四个箱室，每个箱室的宽度为4212.5mm，每个箱室顶底板各设置7个U形加劲肋，顶底板的U形加劲肋分别采用8mm，腹板统一采用14mm，顶板采用22mm，底板采用20mm。共设置两个端横隔板，19个中间横隔板，端横隔板采用22mm厚钢板，中间横隔板12mm厚钢板。 钢箱梁两侧悬臂宽1.40m，根部高70cm，端部高25cm，纵向每1.0m（或1. 5m）设一道悬臂梁，其位置与箱内横隔板、竖直加劲肋位置相对应。 钢箱梁沿路线中心线全长为59.92m，本桥采用全跨整体吊装。为保证成桥后主梁线型，桥跨设置预拱度。 2．总体施工方案及施工流程 2.1总体施工方案 钢箱梁委托专业厂家进行加工，加工完成后在加工方码头滑移至运输驳船上，通过海路运输至吊装施工现场。运输驳船与浮吊在现场泊好位置之后，利用“海升号”3200t浮吊配合吊具将钢箱梁吊至安装位置上方，通过预先安装的导向装置，将钢箱梁安装到位。
2.2总体施工流程图
3.具体施工工艺 3.1钢箱梁加工 钢箱以专业分包的形式委托武船重型工程股份有限公司加工，具体加工工艺及流程另见钢箱梁加工施工方案。 3.2浮吊拖航及钢箱梁的运输 长大“海升号”由“长大21”、“妈湾1#”及“妈湾2#”三条拖轮经由海路，拖航至施工现场。钢箱梁在加工厂装船之后，经海路或内河运输至本合同段施工现场。 3.2.1长大海升号拖航、就位方案 目前，长大海升号浮吊在港珠澳项目部，因该船在我项目部为第一次使用，在使用前，要测试船舶各系统的配合情况以及钢箱梁吊具的合适性。基于以上两个目的，海升号拖到深圳海域后，不能马上进入吊装区域，而是在锚地抛好工作锚，进行相应的准备工作。 (1)海升号从港珠澳到锚地的拖航计划 船舶航行计划书 拖 轮 船名 船长 (m) 型宽 (m) 型深 (m) 吃水(m) 随船出 海人数 主机功率 (kw) 系柱拖力(t) 备注 前后 长大21 49.8 12.5 5.2 4.0 4.2 12 2×1471 47.1 妈湾一号35.0 9.8 4.4 3.2 3.4 2×1324 妈湾二号36.0 9.8 4.5 2×2648 被 拖 船 舶 船名船长型宽型深 吃水——抗风级装运物件及数量 前后——————长大海升110 48 8.4 4.0 4.2 ——2×900 拖航区域自珠海港珠澳大桥CB04标工地经——至深圳大铲湾广深沿江三标工地拖航里程24.8海里拖带航速4—5节全程航行小时数5—6小时出发港 起航时间 珠海11月28日5点 到达目的 港时间 深圳11月28日12点中途停靠港口——拖航方法：（附拖航编组及时用的活动拖曳设备示意图） 拖缆长度100m左右，钢丝缆直径40mm

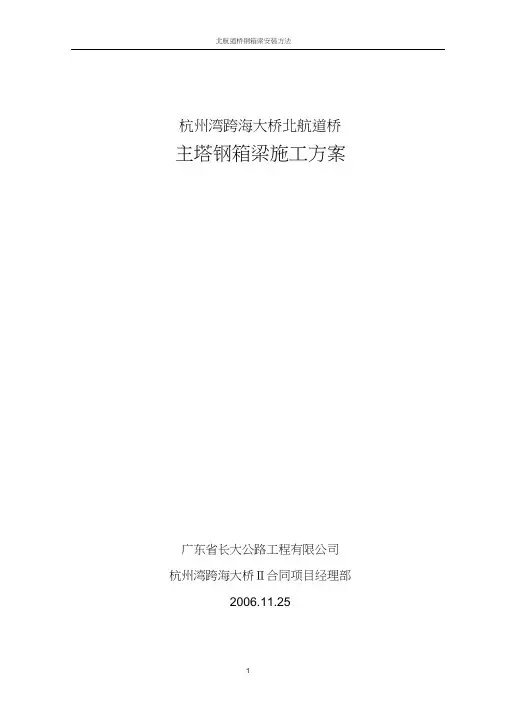

杭州湾跨海大桥北航道桥主塔钢箱梁施工方案 广东省长大公路工程有限公司杭州湾跨海大桥Ⅱ合同项目经理部 2006.11.25
