城市中坚工程
施
工
方
案
编制：
审核：
审批：
河北卓尔建筑装饰有限公司
2012年10月25日

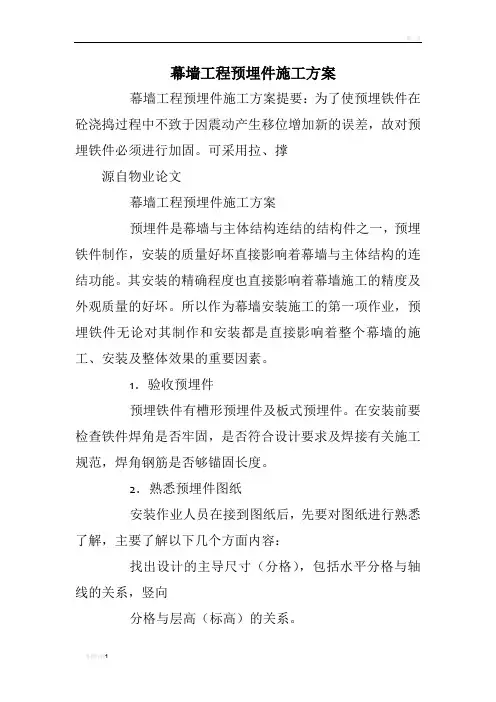

幕墙预埋件的施工工艺
1 总则
1.1 幕墙预埋件是幕墙的受力构件，它的安装工序是幕墙产品质量的关键工序。预埋件的埋设质量直接影响幕墙的安装质量和幕墙的安全使用。为确保预埋件埋设满足幕墙设计要求、特制定本规范。
1.2 本规范适用于本公司设计的幕墙工程预埋件施工和验收。

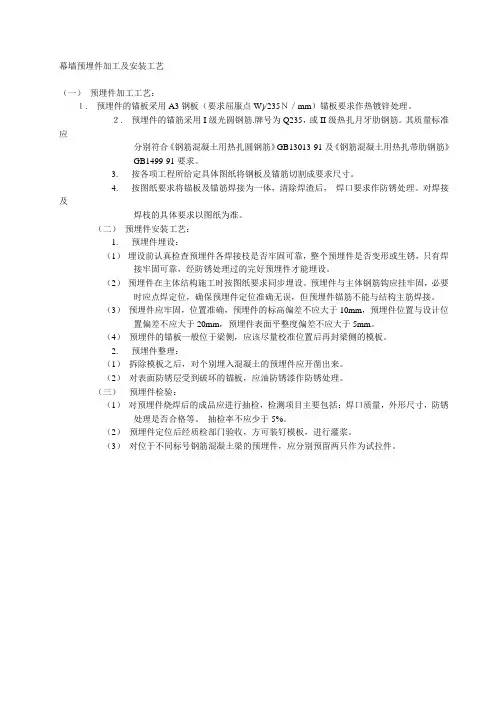

2. 预埋件埋设的工艺流程
检查预埋件预埋件的定位预埋件固定检查
混凝土浇灌拆模板清理预埋件检查
3. 检查预埋件
3.1 检查预埋件的品种、规格、数量应与该工程设计要求相符并有合格证书。
3.2 抽查预埋件的外形尺寸和焊缝质量。
焊接应牢固、焊缝应饱满、无裂纹、夹渣、气泡等缺陷。
平板预埋件焊缝高度应等于或大于0.6d (d 为锚筋直径)。
3.3 槽形预埋件应检查槽内泡沫条填充是否完好。
3.4 按楼层需要的预埋件品种、规格、数量进行配置。
4. 预埋件的定位
4.1 按工程预埋件安装点位图的位置、品种、数量要求进行埋设。
4.2 预埋件的锚筋应放在墙体构件最外排主筋的内侧，预埋件距墙体构件的边距应根据计算确定。平板预埋件距墙体构件的边距最小尺寸
不小于50mm。
4.3 预埋件的定位偏差应符合下列要求：
预埋件的标高偏差不大于10.0mm，预埋件的轴线与幕墙轴线的偏差前后不大于10.0mm，左右偏差不大于20.0mm。
4.4 在楼层边板预埋时，由于楼板钢筋较少，应按照该工程的预埋工艺要求，增设附加筋进行加强并进行预埋。
5. 预埋件的固定(关键工序、质量控制点)
5.1 预埋件定位后，用钢丝把预埋件上锚筋与主体结构的钢筋捆绑牢固(或焊接牢固)。定位后埋件表面与模板表面应紧密贴合。
5.2 焊接
A.每个预埋件的锚筋中应有 1～2 根与主体结构的钢筋焊接。(允许加钢筋进行搭接，搭接长度不小于50mm。)
B.在建筑高度 30M 以上的预埋件，每三层中应有一层的预埋件锚筋和均压环梁的纵向钢筋焊接接通(幕墙防雷需要)。预埋件焊接接通的楼层，检验员应做好记录并在幕墙转接件安装时通知安装人员。
6. 检查
按4.2，4.3 条检查预埋件的安放位置和焊接质量。
7. 混凝土浇灌
混凝土浇灌、捣固时，注意防止预埋件的位移和与模板分离。
8. 拆模板
9. 清理预埋件
清理粘附在预埋件外表面上混凝土，露出其表面。
10. 检查
A.预埋件的标高偏差不大于10.0mm，预埋件的轴线与幕墙轴线的偏差前后不大于10.0mm，左右偏差不大于20.0mm。
注：用线锤或激光设备检查各楼层预埋件的相互的位置偏差。
B.对检查出不合格的预埋件应做好记录，及时查明原因并向土建施工单位和本工程设计人员反映，以便及时修补。
